Используйте только режимы «BLUETOOTH» (Блютус) и «TF» (работа с микро SD – картой) и аккумулятор в ПДФ3 прослужит долго. А если посмотрите видео, узнаете (с помощью перевода) что-то о записи (!!!) …
Проигрыватель для флешки - 3 (далее просто ПДФ3) предназначен для работы с USB – дисками (флешками) и микро SD-картами (TF – картами) с объёмом памяти до 32 ГБ. ПДФ3 имеет также функцию Bt (Bluetooth) - приёмника, FM–приёмник (76,0 … 108 МГц) и вход «AUX» для подключения внешних аудиоустройств.
Рисунок 01. Схема электрическая принципиальная.
Список сокращений, применённых в статье
БП – блок питания.
ИК-ПДУ - инфракрасный пульт дистанционного управления.
ИРА - индикатор разряда аккумулятора.
ПДФ3 - проигрыватель для флешки – 3 (название статьи).
ПП – печатная плата.
РЭК – радиоэлектронные компоненты.
Bt – Bluetooth (Блютус). В сокращении «Bt» использована «маленькая» буква t, для того чтобы было понятно, что это буквы английского алфавита. Сокращение «BT», используемое в интернете, часто вводит в заблуждение начинающих радиолюбителей из-за графического совпадения написания этих букв на русском и английском языках.
Важная отличительная особенность ПДФ3 - в использовании готового модуля и небольшого количества дополнительных РЭК: тумблера «Вкл», гнёзд для головных телефонов и «Внешнего питания». Стабилизатор напряжения, электронный коммутатор и индикатор «Разряд» выполнены на дополнительной ПП.
Вторая отличительная особенность ПДФ3 в том, что если в качестве носителя аудиотреков использовать не крупногабаритный USB – диск (флешку), а микроSD-карту памяти (TF – карту), то потребляемый ПДФ3 ток можно уменьшить в два раза (со 110 мА до 55 мА) и применить автономный источник питания – аккумулятор ёмкостью 500 мА/час.
Третья отличительная особенность ПДФ3 в том, что вставленная в слот «TF» микроSD-карта полностью «утапливается» в ПДФ3 и не увеличивает общие габариты устройства.
Четвёртая отличительная особенность: все органы управления расположены с одной стороны, что позволяет носить ПДФ3, например, в нагрудном кармане пиджака. С других сторон нет предметов, выступающих за габариты корпуса.
Пятая отличительная особенность: разъём для зарядки аккумулятора выведен из корпуса и при зарядке не требуется вынимать аккумулятор из корпуса.
Шестая отличительная особенность ПДФ3: коммутация питания «Сеть - Аккумулятор» осуществляется электронным способом – бесконтактно.
Седьмая отличительная особенность ПДФ3: он оснащён светодиодным индикатором разряда аккумулятора. Порог срабатывания индикатора «Разряд» установлен (+6,3 Вольта) так, чтобы обеспечить продолжительный срок службы аккумулятора. Для обеспечения максимального срока службы аккумулятора можно установить порог +7,2 Вольта
Восьмая отличительная особенность ПДФ3: встроенный FM – приёмник имеет более широкий (76,0 … 108 МГц) диапазон принимаемых станций в отличие от стандартного УКВ2 (88,0 … 108 МГц). Корпус ПДФ3 сделан из пластмассы и дальность действия Bt – приёмника не ограничивается экранировкой от металлического корпуса.
Девятая отличительная особенность ПДФ3 заключается в том, что для увеличения чувствительности FM – приёмника можно использовать внешнюю антенну, для которой не предусмотрено специальное гнездо. Внешнюю антенну можно подключать к центральному контакту гнезда XS4 «Внешнее питание».
Десятая отличительная особенность ПДФ3: в качестве внешнего питания можно использовать БП («адаптеры») с диапазоном выходного напряжения от +9 до +12,6 Вольта.
Одиннадцатая отличительная особенность ПДФ3 в том, что в качестве XS4 использовано не дорогое (22 рубля, артикул 01657 в интернет-магазине MCU-store) гнездо питания 5,5 х 2,1 мм DC022B без размыкателя.
Основной недостаток модуля. Заметный на слух спад АЧХ на самых нижних звуковых частотах при работе на низкоомные головные телефоны становится менее заметным при подключении к гнезду «ТЛФ» УМЗЧ. Чтобы не «схлопнулись» динамики в АС УМЗЧ, первоначально на ПДФ3 рекомендуется установить минимальную громкость воспроизведения!
Важным моментом при проверке и снятии параметров ПДФ3 было то, что он (в отличие от ПДФ и ПДФ2) допускает последовательное включение мультиметра в режиме измерения постоянного тока. ПДФ и ПДФ2 при попытках измерить ток либо включались и тут же выключались, либо работали неправильно (путали режимы, свистели).
Измерить токи было важно особенно для проверки возможности работы ПДФ3 от внутреннего аккумулятора.
После грубой проверки работоспособности были сделаны замеры потребляемого тока в разных режимах.
1). При замыкании SA1 «Вкл», после стартового броска тока, устанавливается режим «AUX» и ток уменьшается до 36 … 39 мА.
2). При установке в слот «USB» флешки на 32 ГБ наблюдается бросок тока до 137 мА, который через несколько секунд уменьшается и при воспроизведении поддерживается около 110 мА.
3). При установке в слот TF микроSD-карты памяти (TF – карты), на 16 ГБ наблюдается потребление тока порядка 53 … 58 мА, который в паузу уменьшается до 48 мА.
4). В режиме Bt (но при выключенном Bt-передатчике) потребляемый ток плавает от 24 до 31 мА. В период установления связи между Bt-приёмником и Bt-передатчиком потребляемый ток составляет 30,3 мА. А при воспроизведении – 40 … 43 мА.
5). Огорчил встроенный FM-приёмник. Во-первых, «моно», а во-вторых – большой (58 … 61 мА) потребляемый ток. При нажатии на кнопку «Пауза» - 53 мА. Причём, при отключении Bt-передатчика – без изменения.
6). После перевода ПДФ3 в дежурный режим «Stand by» (нажатием красной кнопки «I / O» ИК-ПДУ) – 5,3 мА.
Примечание: все измерения произведены при максимальной громкости звука в наушниках.
Итак, решено применить в позиции GB1 аккумулятор FinePower KT-3113 500 мА/ч производства КНР (см., например, рисунок 14а). Его достоинство - относительно большая емкость, а практический срок использования - (по пессимистическим наблюдениям) не более одного года. По сведениям из интернета он подойдет не для всех устройств. Нельзя заряжать от NiCd/NiMh зарядных устройств и нельзя применять в устройствах со встроенной подзарядкой аккумулятора. Крайне нежелательно хранить в разряженном состоянии, оптимальный режим хранения - 75-80% емкости.
Напряжение полностью заряженной батареи - 8,4 вольта, что соответствует 4,2 вольт на банку встроенного в корпус «Крона» LiPo. Рабочее напряжение одного элемента LiPo - около 3,7 вольт, что соответствует рабочему напряжению около 7,4 вольт для всего аккумулятора. Это нормально, но какие-то гаджеты могут считать, что при этом батарея уже разряжена.
Первые примерно 10% емкости от полной зарядки напряжение падает с 8,4 до 7,4 вольт, после чего около 80% оно держится на этом уровне, после чего резко упадет ниже за оставшиеся 10%. Если ваше устройство нормально работает при 7,4 вольта, то аккумулятор будет отличным выбором.
Долговечность аккумулятора зависит, в том числе, от качества установленных LiPo. Но в любом случае за 10 циклов он себя уже неоднократно окупит, а обычное количество циклов LiPo бывает от 100 до 300 ...1000 в зависимости от качества и условий эксплуатации. По некоторым сведениям, лучше не доводить до падения напряжения ниже 7,2-7,0 Вольт, это резко снизит срок службы аккумулятора.
Перечень элементов
«Самодельная» часть ПДФ3 состоит из:
1). ИРА (индикатора разряда аккумулятора), собранного на резисторах R1 … R4, транзисторах VT1, VT2 структуры n-p-n и красного светодиода HL1 «Разряд».
2). Электронного коммутатора питания на выпрямительных диодах VD2, VD3.
3). Стабилизатора напряжения, состоящего из:
- интегрального стабилизатора напряжения DA1 типа 1158ЕН5А с выходным напряжением +5 ± 0,2 Вольта и малым (0,1 … 0,6 Вольт) проходным напряжением;
- керамических безындукционных конденсаторов С1 и С3 «обвязки» стабилизатора DA1;
- оксидных конденсаторов С2 и С4 фильтра постоянного тока;
- гнезда XS4 «Внешнее питание» для подключения постоянного напряжения от +9 до +12 Вольт (или от +6 до +12 Вольт при вынутом аккумуляторе GB1);
- гнезда XS3 «ТЛФ» для головных телефонов с наименованием AUB-11/2, разъём аудио 3,5 мм гнездо на приборный блок, стерео, 5 контактов.
Кроме РЭК для изготовления ПДФ3 потребуются:
1). Кусочек листовой дюрали 30 х 20 мм толщиной 0,8 … 1 мм. - для изготовления крепёжных уголков;
2). Кусочек жести размерами 50 х 50 мм. толщиной 0,35 мм для изготовления держателя аккумулятора.
3). Винты латунные с полукруглой головкой М3х12 для крепления держателя аккумулятора и одновременно ПП (печатной платы) – 2 или 4 шт.
4). Гайки М3 (или бонки с резьбой М3 и с утолщающими трубками-резинками – см. рисунок 14а)
5). Шайбы и шайбы пружинные (по количеству винтов).
6). Sanhe 20-11. Корпус для РЭА пластиковый 100x60x25 мм 185 рублей. Покупка на сайте Chipster.ru .
Или подписаться на покупку за 155 руб на сайте «iarduino.ru» в разделе «Корпуса пластиковые для Arduino».
Работа и настройка «самодельной» части ПДФ3
Питающее ПДФ3 напряжение +9 Вольт через диод VD2 или через диод VD3 (при питании от GB1 и от внешнего БП - соответственно) поступает на общий контакт тумблера SA1 «Вкл.». Если тумблер SA1 замкнуть, то постоянное напряжение положительной полярности поступает на ИРА, собранный на элементах R1 … R4, VT1, VT2, HL1.
Также постоянное напряжение положительной полярности поступает на вход (вывод 1) стабилизатора DA1 и с выхода (вывода 3) DA1 подается через разъём XS1 в нагрузку А1 (на Bt-модуль). Диод VD1 выполняет функцию «вольтодобавки», повышающей выходное напряжение на 0,7 Вольта.
ИРА (R1 … R4, VT1, VT2, HL1) состоит из двух каскадов. Транзистор VT1 включён по схеме с ОЭ и работает в режиме микротоков. При этом он имеет большой коэффициент усиления по напряжению и при изменении питающего напряжения на 100 мВ он переключается из закрытого состояния в открытое. При снижении напряжения питания ниже порогового транзистор VT1 закрывается. Напряжение на коллекторе VT1 повышается и VT2 открывается. Ток, протекающий в цепи HL1-R4-переход «К-Э» транзистора VT2, вызывает яркое свечение красного светодиода HL1 «Разряд». Рабочий ток HL1 задан сопротивлением резистора R1 и составляет 10 мА.
Собственно, схема ИРА (без HL1) при рабочем напряжении от 6,5 до 9 Вольт потребляет ток от 90 до 110 мкА (соответственно). Схема ИРА проверена в работе от источника напряжения +3 … +9 Вольт. При этом для быстрого выбора требуемого порога включения HL1 резистор R2 заменяется подстроечным резистором с сопротивлением на 100 кОм.
Настройка. Устанавливают на лабораторном БП напряжение +7 Вольт (допустимый порог разряда GB1) и подбором сопротивления резистора R2* добиваются момента включения HL1 на полную яркость. Это будет при напряжении на аноде HL1 +6,3 Вольта – оптимальном (для максимальной долговечности GB1) напряжении до которого будет разряжаться аккумулятор.
Из практики установлено, что напряжение полностью заряженного аккумулятора GB1 составляет не 9 Вольт (как заявлено в рекламных целях производителем), а 8 … 8,2 Вольта. Поэтому электронный коммутатор питания, выполненный на выпрямительных диодах VD2 и VD3, не позволяет аккумулятору GB1 разряжаться, если питание ПДФ3 осуществляется от БП с выходным напряжением +9 Вольт (и более).
Детали и их замена
В схеме ПДФ3 применены: резисторы типа С2 - 23, С2 – 33 и подобные с разбросом номинала до ± 20 % и мощностью рассеивания от 0,125 Вт и более. Конденсаторы С1 и С3 - керамические малогабаритные зарубежного производства. Ёмкость конденсаторов С1 и С3 может быть от 0,1 до 2,2 мкФ. С2 и С4 - К50-35 или зарубежного производства, например, фирмы «Maron». Диоды VD1 … VD3 можно заменить, например, любыми из ряда 1N4001 … 1N4007. Транзисторы VT1 … VT2 КТ3102В можно заменить КТ315Б, Г или зарубежными 2N3904, имеющими зеркальную цоколёвку. Интегральный стабилизатор DA1 1158ЕН5А можно заменить К1158ЕН5А. Гнездо XS3 типа СНЦ-3,5 можно заменить AUB-11/2.
Печатная плата (далее просто ПП) ПДФ3 выполнена из двухсторонне фольгированного стеклотекстолита размерами 32 х 28 х 1,5 мм (см. рисунки 1а и 1б).

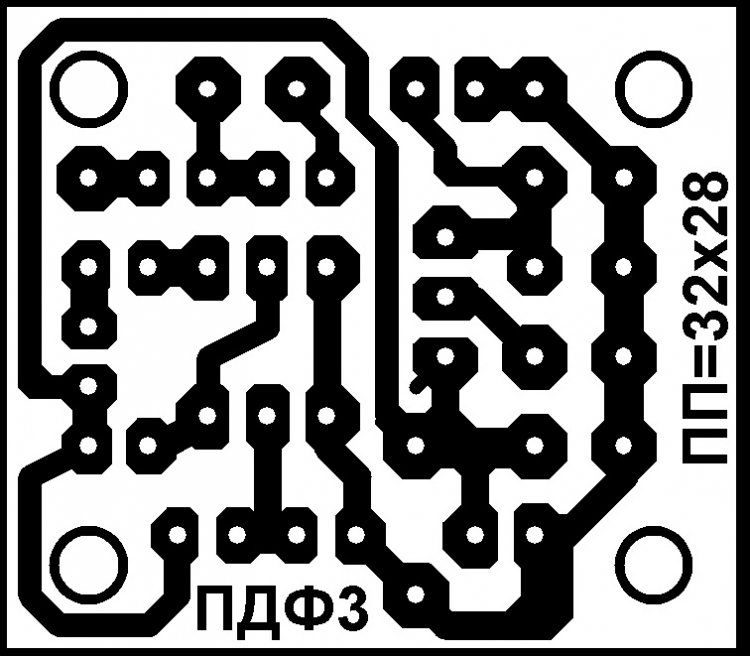

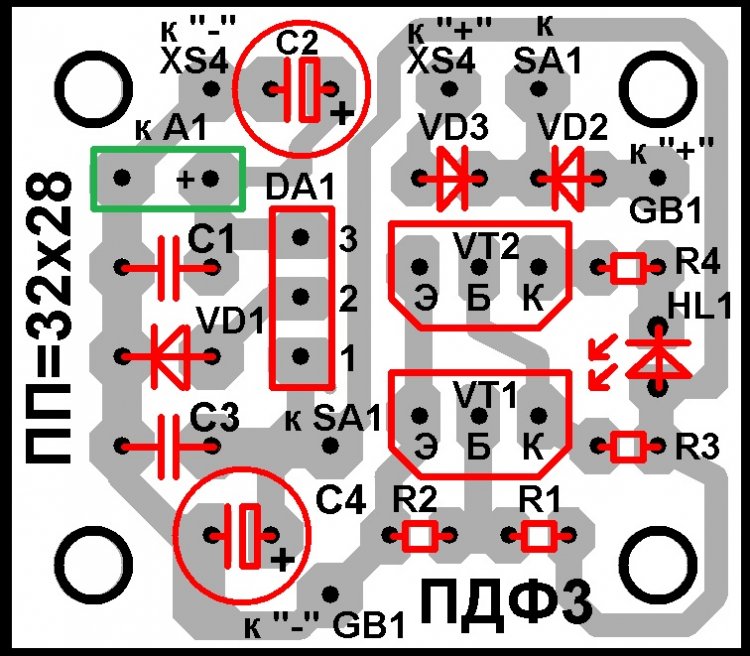

Рисунки 1а и 1б.
Диаметр отверстий под радиоэлектронные компоненты на плате – 0,7 … 0,9 мм, под соединительные проводники - 1…1,2 мм, под крепёжные винты – 3,1 … 3,2 мм.
Рисунок печати – «трассировка печатной платы» – (см. рисунок 1б) может быть перенесён на медную фольгу методом термопереноса. О методе термопереноса рисунка трассировки ПП подробно можно прочитать в файле MTR_TO (3444 кБ), пройдя по ссылке:
О методе ускоренного травления ПП подробно можно прочитать в файле «ПП_водная_баня» на Яндекс.Диске, пройдя по ссылке:
Плата ПДФ3 устанавливается в специальном пластмассовом корпусе прямоугольной формы размерами 100х60х26 мм.
Рисунки 1В абвгде.
Этикетки (см. рисунки 1В абвгде) распечатываются на цветном (лазерном или струйном) принтере. Выбранные этикетки вырезаются канцелярскими ножницами, «ламинируются» и приклеиваются к двум зачищенным мелкой шкуркой местам на передней стенке корпуса. Например, клеем ПВА.
Рисунок 01г.
Bt - модуль (по предоплате картой всего в 242 рубля) пришёл из КНР почтовым отправлением за 35 дней при изначально обещанных 2 месяцах.
Рисунок 02.

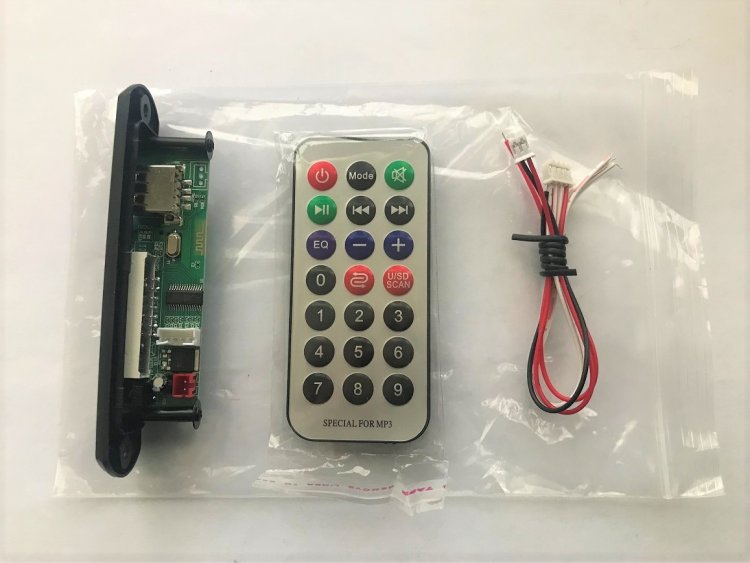

В его составе были Bt-модуль JQ-D098BT-V1, ИК-ПДУ и два кабеля: двухконтактный - для питания напряжением от + 5,5 до +10 … 12 Вольт и 4-х контактный для стереовыхода на головные телефоны. 4-й контакт – на антенну для FM – приёмника.
Кнопками ИК-ПДУ можно набрать номер трека, который вы хотите прослушать, и трек через несколько секунд включится. Если нужно перезапустить текущий трек сначала, достаточно на ИК-ПДУ повторно набрать его номер. Дальность действия ИК-ПДУ составляет до 7-10 метров.

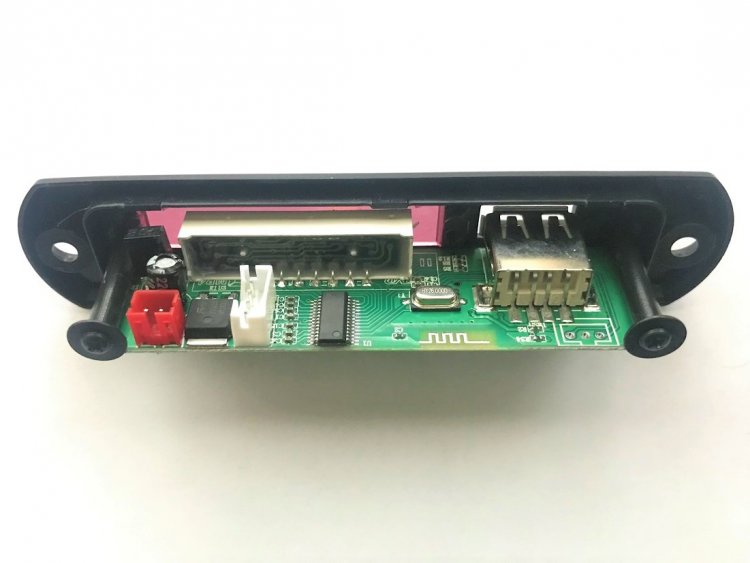

Рисунок 03.
Вид на Bt-модуль сверху - сзади.
Рисунок 04.

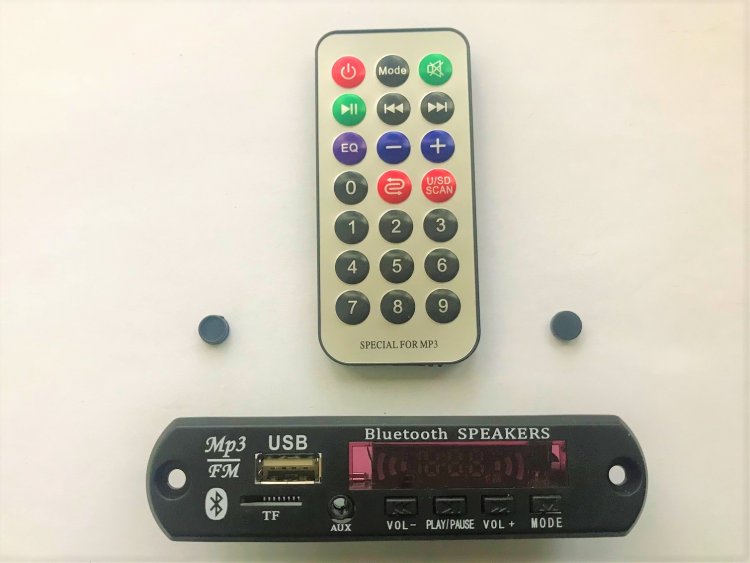

Вид на ИК-ПДУ и Bt-модуль спереди с двумя пластмассовыми заглушками для головок крепёжных винтов М3. В схеме ПДФ3 заглушки не пригодились, так как крепёжные ушки для компактности были обрезаны (см. рисунок 10а).
Рисунок 05.

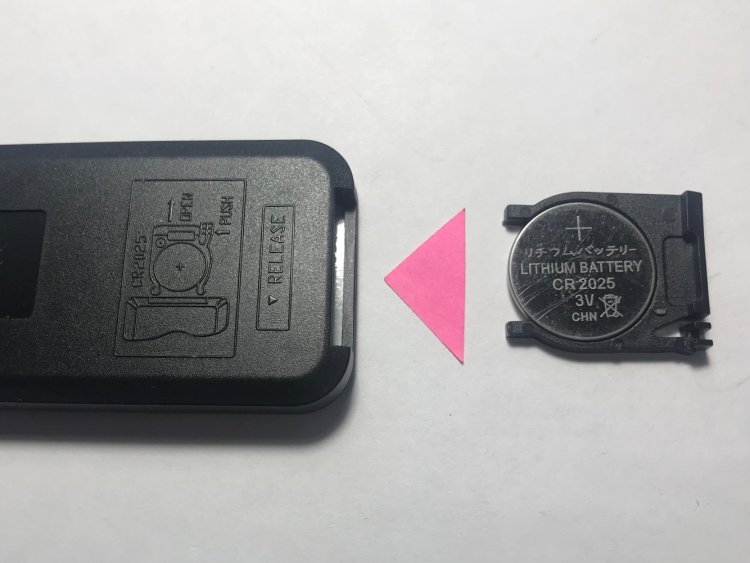

ИК-ПДУ с выдвинутым держателем литиевой батарейки CR2025 (3 Вольта). Чтобы выдвинуть (release – освободить, выпустить) отсек с батарейкой нужно одновременно нажать на рычажок «PUSH» по стрелке и одновременно потянуть по направлению стрелки «OPEN». Сразу может не получиться. Легче это сделать, положив ИК-ПДУ на стол кнопочной клавиатурой вниз. ИК-ПДУ работает от литиевой батареи CR2025 (20 рублей), которая в комплект не входила. Тонкая прозрачная изолирующая прокладка вставлена в отсек питания ПДУ. Такой «выключатель» особенно полезен при долгих перерывах в работе с пультом. Продляется срок службы не самой дешёвой батарейки.

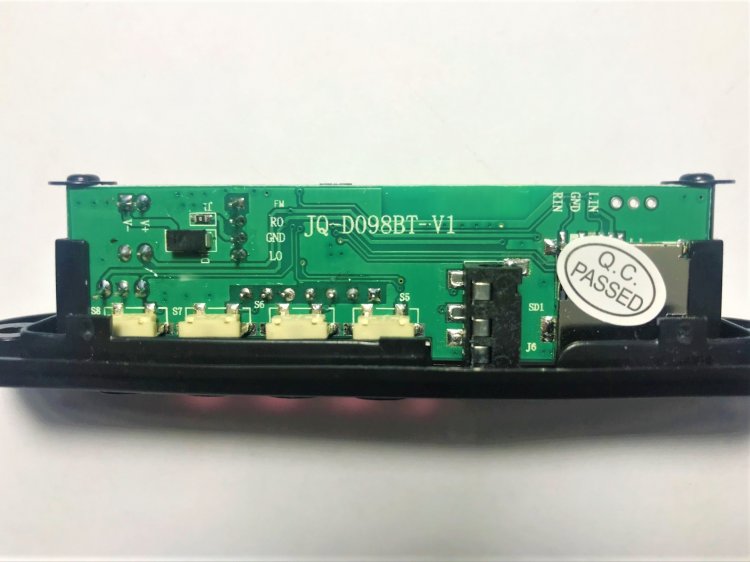

Рисунок 06.
Вид на ИК-ПДУ и Bt-модуль сверху. (Модуль MP3/Bluetooth/FM плеер с пультом M15BL.V2).
Рисунок 07.

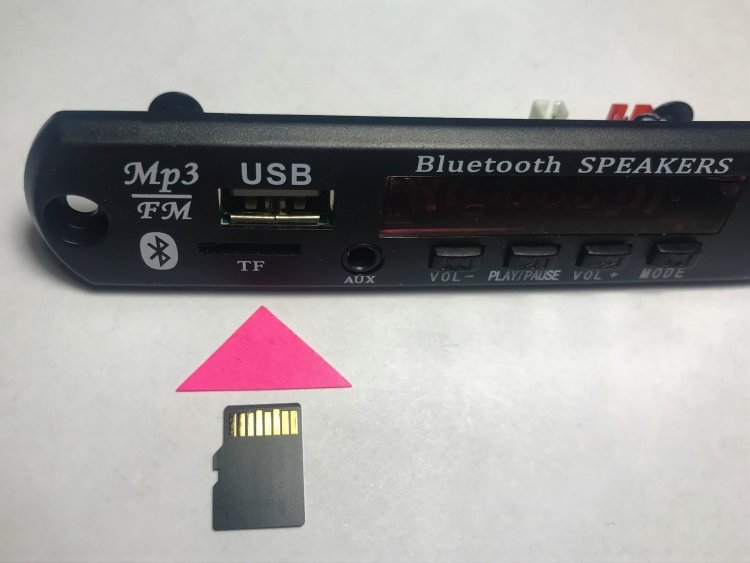

Кроме флешки, ПДФ3 поддерживает работу с компактной микроSD-картой, которая вставляется в TF-слот (гнездо) позолоченными контактами вверх! В режиме TF (красной центральной кнопкой «↔» на ИК-ПДУ) можно выбрать «ALL» или «ONE» - проигрывание всех треков подряд или бесконечное повторение одного трека (соответственно).

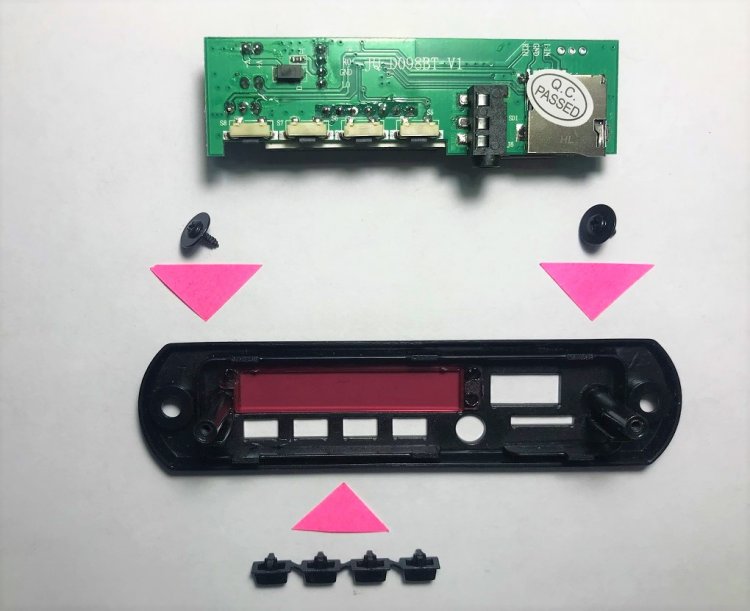

Рисунок 08.
Для доработки (укорачивания) передней панели, Bt-модуль был разобран. Для этого крестовой отвёрткой были откручены два винта – самореза М2.
Рисунок 09.
4 красных треугольника показывают на виртуальные линии разреза пластмассовой передней панели, Bt-модуля. Быстро укоротить переднюю панель можно сделав предварительные «надкусы» и «окончательные» прокусы пластмассы торцевыми кусачками.

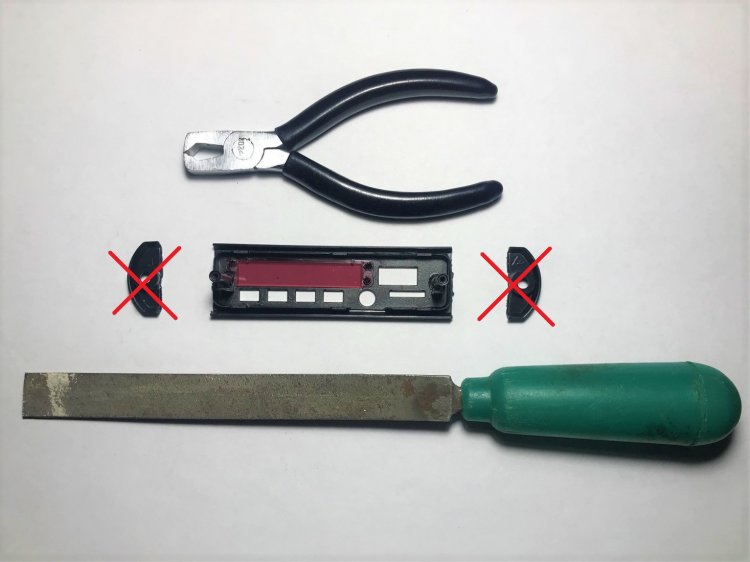

Рисунок 10а.
После укорачивания чёрной передней панели, её боковые стороны вручную подравниваются на личном и бархатном плоских напильниках. Напильники для неподвижности желательно закрепить струбцинкой на рабочем столе или в слесарных тисках.

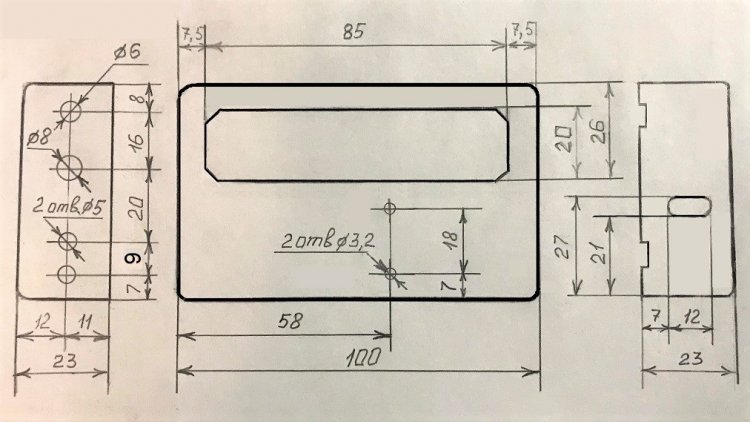

Рисунок 10б.
Эскиз доработки корпуса ПДФ3.
Рисунок 11.

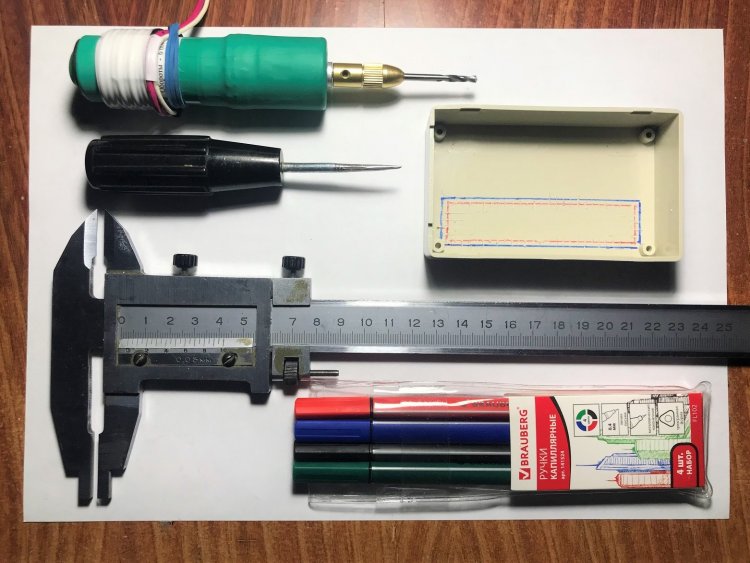

Паз под Bt-модуль в пластмассовом корпусе размечается разноцветными капиллярными ручками. Подойдут и маркеры с тонким (1 мм) пишущим стержнем. Центры отверстий размечаются штангенциркулем. Глубина крестообразной разметки штангенциркулем центра каждого отверстия достаточна, чтобы не пользоваться керном и молотком. В крайнем случае углубить разметку центров отверстий можно шилом.
Рисунок 12.

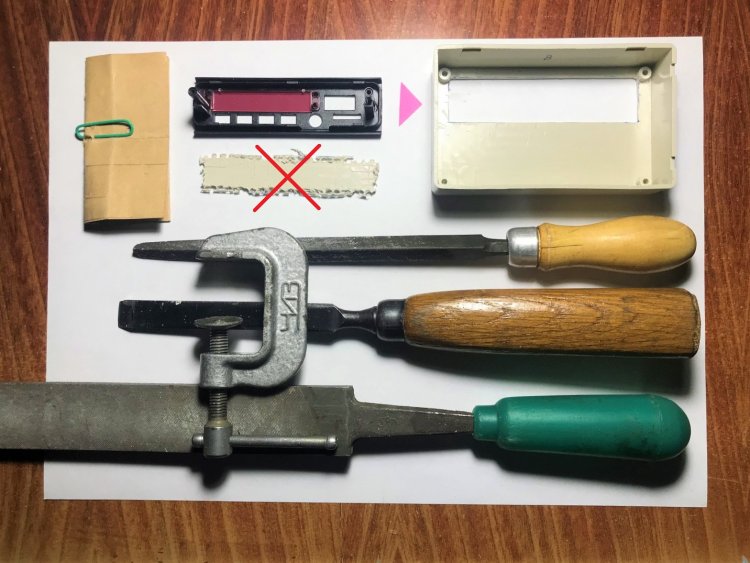

Внутренние края проделанного паза последовательно выравниваются плоским драчёвым, личным и бархатным напильником. При этом корпус (через прокладки из электрокартона) обязательно зажимается в слесарные тиски.
Рисунок 13.

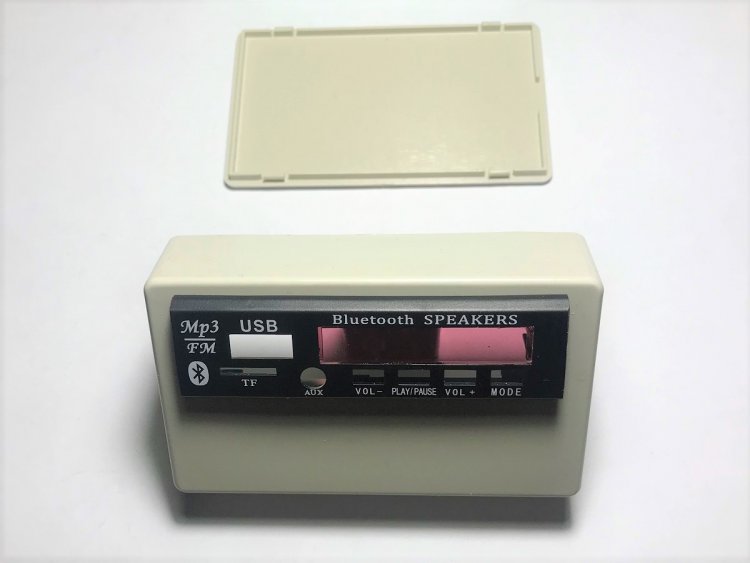

Вид на корпус со вставленной в него (и закреплённой пока лишь на трении) укороченной передней панелью.
Рисунок 14.

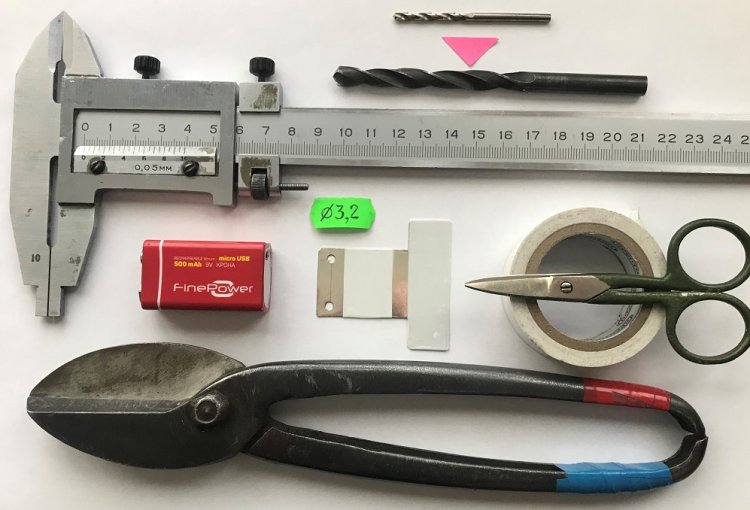

Изготовление из жести развёртки держателя аккумуляторной батареи GB1.
Рисунок 14а.

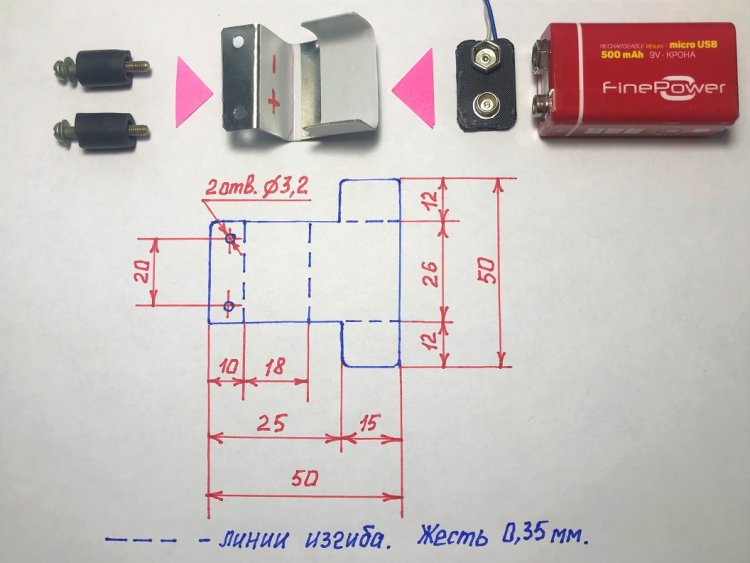

Эскиз развёртки держателя аккумуляторной батареи, изготовленный из жести толщиной 0,35 … 0,5 мм.
Рисунок 15.

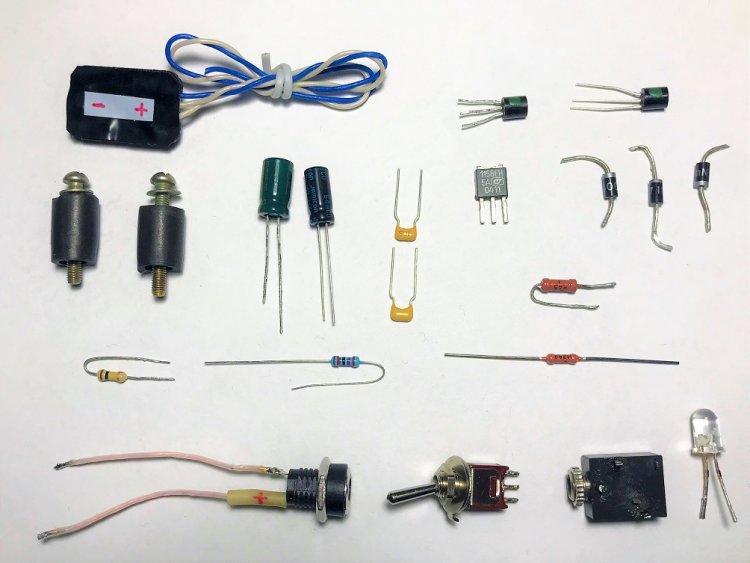

Требуемые дополнительно к Bt-модулю РЭК (радиоэлектронные компоненты).

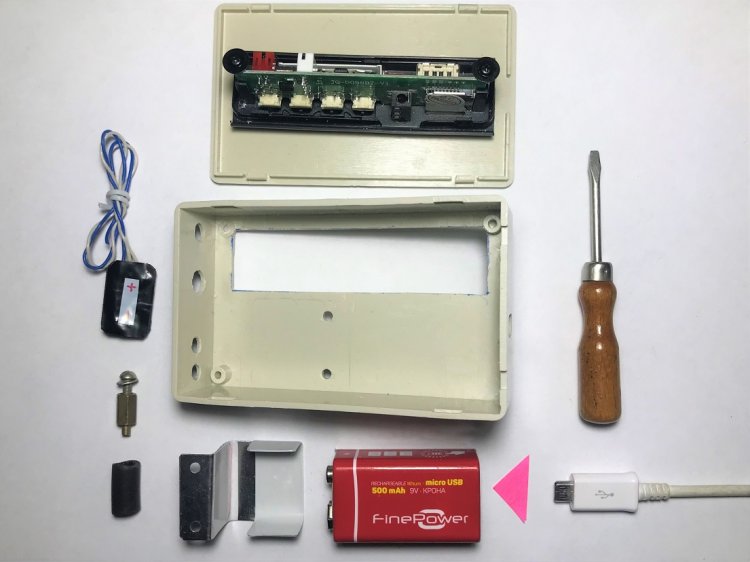

Рисунок 16.
Все отверстия в корпусе Bt-модуля.
Рисунок 17.

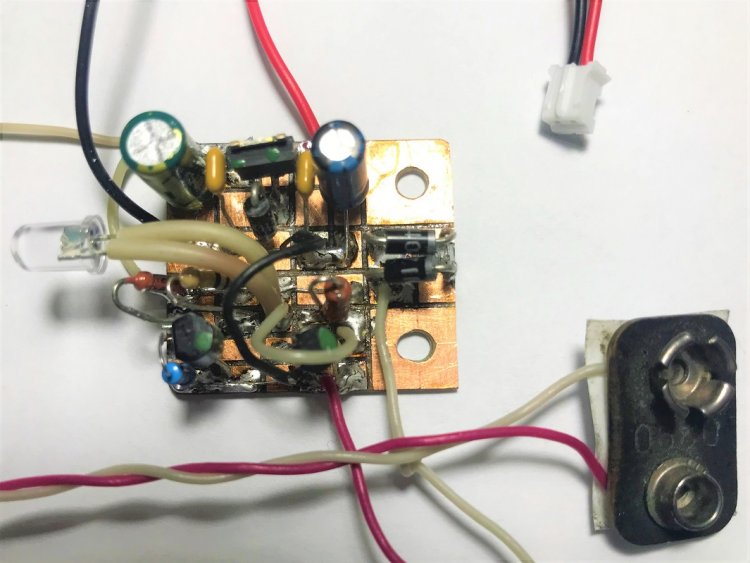

Схема ПДФ3 была изготовлена на макетной плате, по размерам совпадающей с разработанной позже ПП.
Рисунок 18.

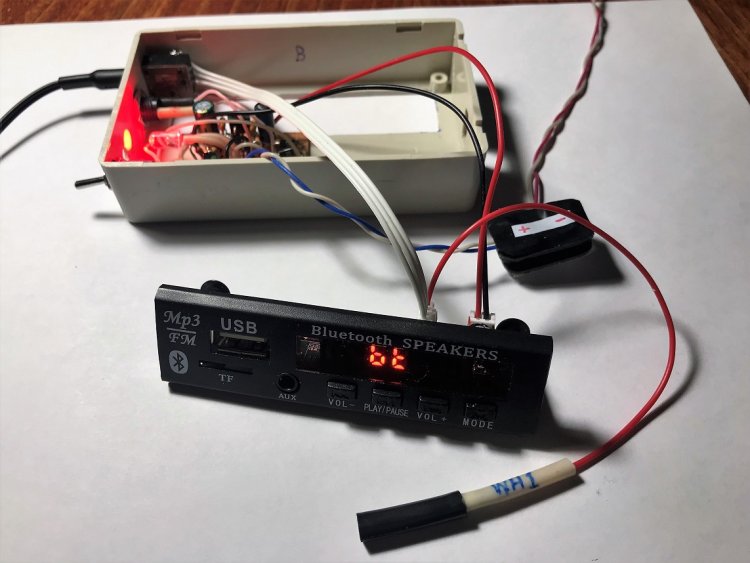

Первое включение сделано при открытом доступе к РЭК всех составных частей ПДФ3.
Рисунок 18а.
Так как крепёжные ушки передней панели были обрезаны, то понадобилось изготовить два крепёжных уголка из дюрали толщиной 0,8 мм. Для ускоренной разметки линий изгиба и отверстий М2,2 был выбран прямоугольник 50х20 мм, на котором уместились 4 развёртки для 4 уголков (с запасом). Запас пригодился, так как неосторожный (не плавный) изгиб под углом 90 градусов привёл к разлому двух заготовок по линии изгиба.
Рисунок 18б.

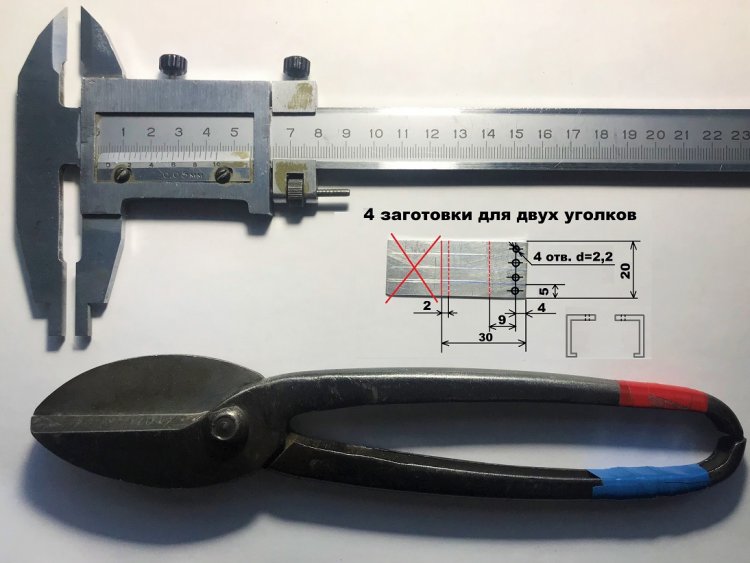

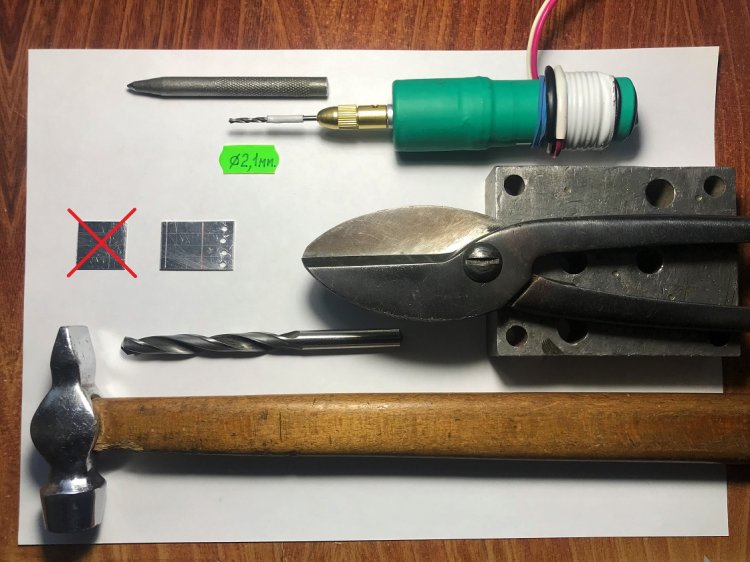

Заготовки уголков сначала удобнее просверлить, затем разрезать и потом изогнуть. Лишнюю (2 мм) длину заготовок можно обрезать лишь после примерки (контрольной установки под винты-саморезы М2).

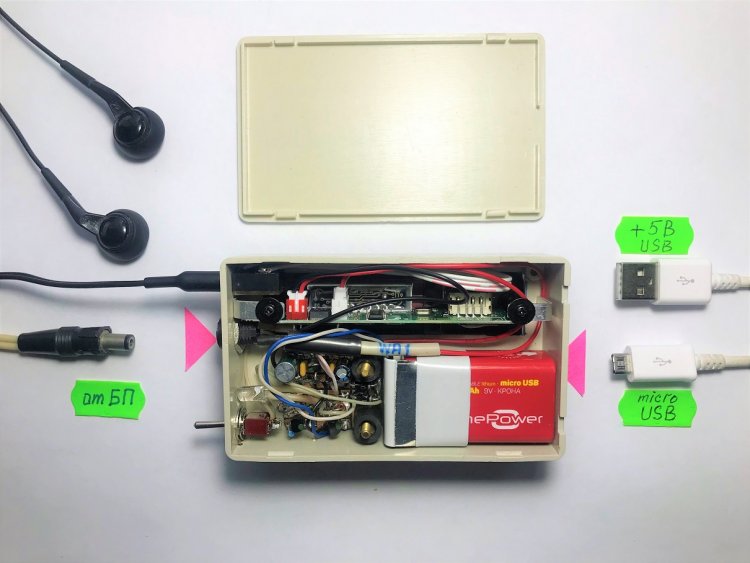

Рисунок 18в.

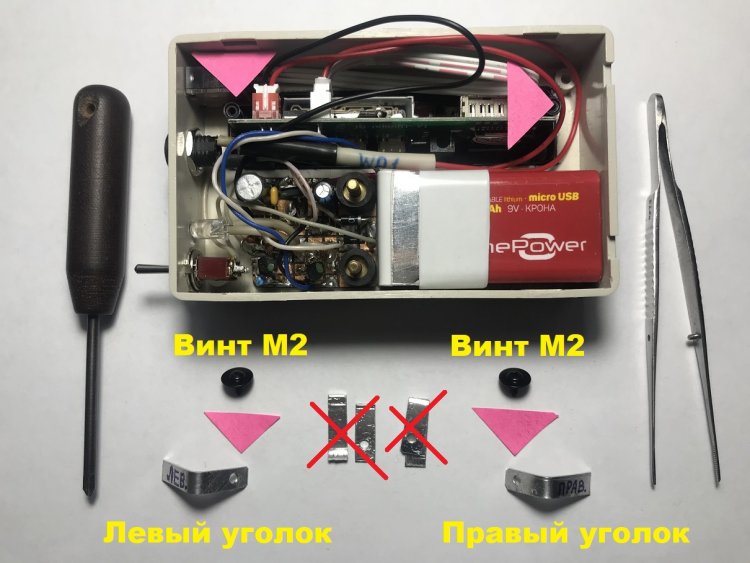

ПДФ3 в сборе, но со снятой задней крышкой. Верхние красные треугольники-стрелки указывают на места, куда будут устанавливаться и прикручиваться левый и правый (они загнуты в разные стороны) дюралевые крепёжные уголки.
Рисунок 18г.
К ПДФ3 через соответствующие разъёмы подключаются головные телефоны, выход сетевого БП (блока питания) (+6 … +9 Вольт) и микроUSB штекер кабеля, предназначенного для зарядки GB1 постоянным напряжением +5 Вольт через кабель «USB-A to Micro» от ноутбука, компьютера или пауэрбанка (в течение 5-7 часов). Головные телефоны можно использовать с импедансом от 2 х 24 Ом до 2 х 200 Ом. Одновременный разряд и заряд аккумулятора не приветствуется.
Рисунок 19.

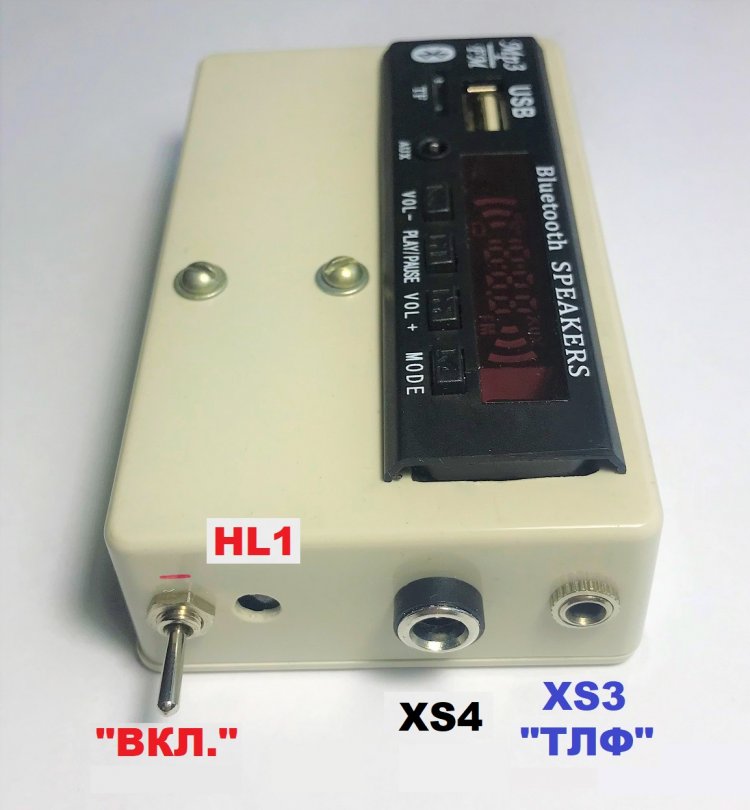

Установочные изделия на правой боковине корпуса ПДФ3. Красный светодиод HL1 включается при снижении напряжения на аккумуляторе до 7,2 Вольта (когда рекомендуется прервать работу с ПДФ3 от аккумулятора и перейти к работе от сетевого БП). Зарядить аккумулятор GB1 можно после окончания работы с ПДФ3. Чтобы не забыть выключить ЗУ, включаем на 7 часов таймер или будильник на Айфоне (смартфоне).

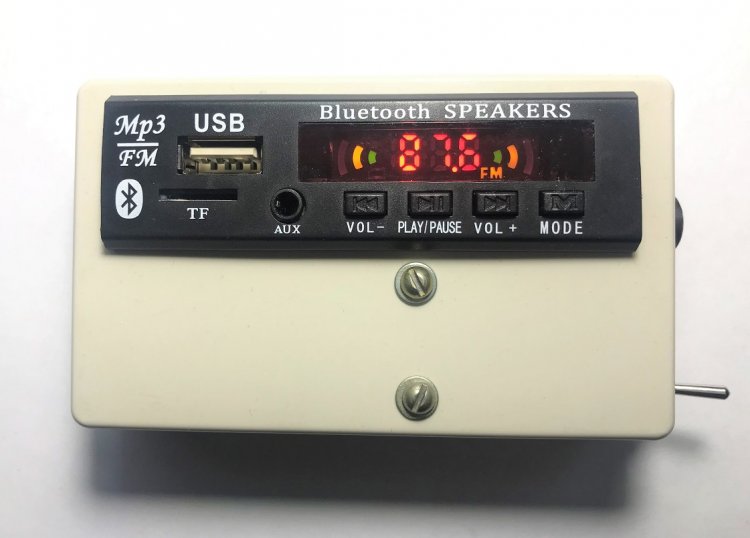

Рисунок 20.
Работа ПДФ3 в режиме FM-приёмника. На цветном LED - табло высвечивается частота 87,6 МГц.
Рисунок 21.
Режим Bt. Ожидание подключения («цветомигалка» не работает).
Рисунок 22.
Режим Bt. Связь с Bt-передатчиком установлена («цветомигалка» работает).
Рисунок 23.

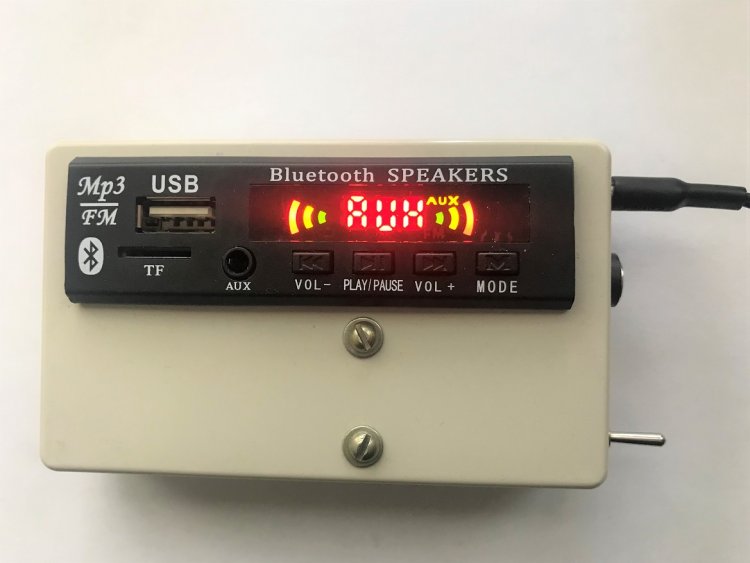

Режим «AUX». В ПДФ3 не проверялся за ненадобностью.
Рисунок 24.
Для того, чтобы облегчить восприятие статьи, все основные термины, использованные в статье, иллюстрируются фотографиями.
Рисунок 25.
Изображение Bt-модуля и ИК-ПДУ из сети интернет
Рисунок 26.
Основные размеры Bt-модуля JQ-D098BT-V1 из сети интернет.

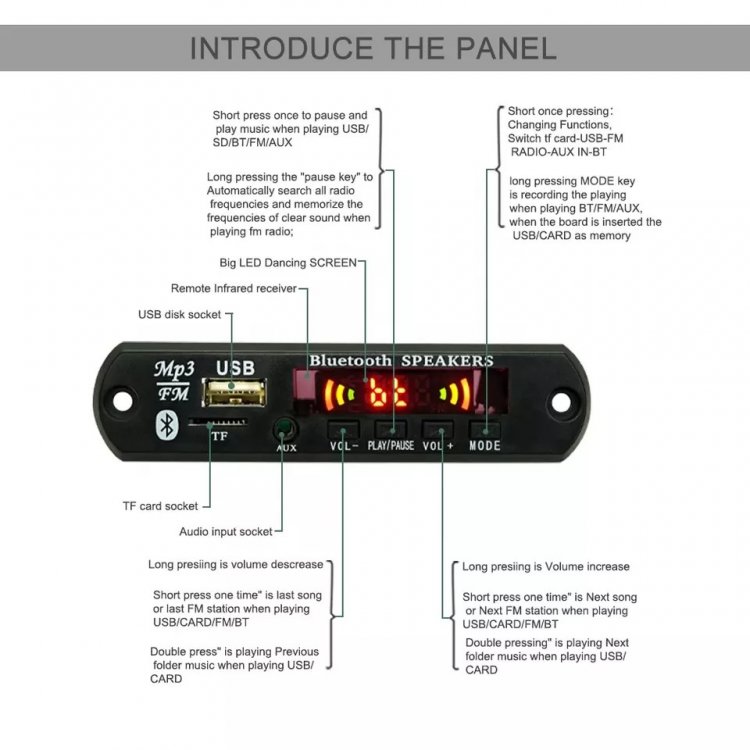

Рисунок 27.
Органы управления Bt-модуля JQ-D098BT-V1 из сети интернет.

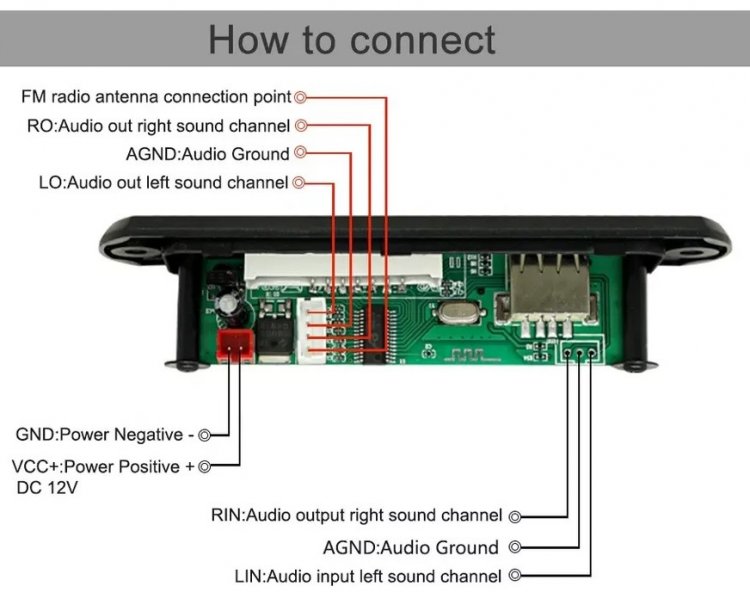

Рисунок 28.
Особенности подключения Bt-модуля JQ-D098BT-V1 из сети интернет. Примечание: питание ПДФ3 сделано +5,7 Вольта для уменьшения разогрева модуля. Минимальное рабочее напряжение Bt-модуля JQ-D098BT-V1 равно +5,5 Вольта.
Модуль имеет эквалайзер, который переключается только с помощью ИК-ПДУ. Эквалайзер имеет 6 жёстко заданных АЧХ для изменения тембра треков. Изменять уровень громкости можно двумя кнопками «+» и «-» (Уменьшить / Увеличить). Минимальный уровень громкости на табло индицируется так: «U00». Максимальный уровень громкости - «U30».
При выключении модуля кнопкой «Питание» (левая верхняя на ИК-ПДУ), на табло кратковременно появляется сообщение «OFF». Если ПДФ3 работал в режиме FM-приёмника, то модуль запоминает последнюю воспроизводимую станцию и установленный уровень громкости (для последующего включения). Повторно включить ПДФ3 можно кнопкой «Питание».
Список английских слов для ПДФ3:
1). Bluetooth SPEAKERS [ˈbluːtuːθ ˈspiːkəz] - ДИНАМИКИ Bluetooth
2). «SD CARD» [ˈes dɪ ˈkɑːd] - SD-КАРТА.
3). FM-tuner [ˈefem-ˈtjuːnər] - FM-тюнер.
4). «MODE» [məʊd] (Режим).
5). Micro-USB - Микро-USB (тип разъёма).
6). «Play / Pause» [pleɪ / pɔːz] - Играть / пауза.
7). «VOL+», «VOL–» - volume [ˈvɒljuːm] – величина (громкости).
8). GND (ground) – общий провод. IN – вход. OUT – выход.
Порядок работы с ПДФ3
1). Подключаем головные телефоны с импедансом 2х24 Ом, не менее к гнезду «ТЛФ», которое расположено на правой боковой панели ПДФ3 сверху.
2). Включаем питание тумблером «Вкл». На табло кратковременно высветится «Н1», а затем установится режим «AUX» (который в ПДФ3 не используется).
3). Нажатием кнопки «Mode», выбираем нужный режим работы:
Bt – блютус.
FM-приёмник.
«USB» или «TF».
Если необходимо воспроизводить музыкальные файлы (с расширением MP3, WAV, WMA) с флешки или микроSD карты, то подключаем их в гнёзда «USB» или «TF» (Transflash) соответственно.
Чем больше объём памяти гаджета, и чем больше файлов на нём записано, тем больше времени может потребоваться подождать до начала воспроизведения. Поэтому не рекомендуется переполнять гаджеты – накопители лишними файлами и не использовать накопители с объёмом памяти более 16 … 32 ГБ.
Процесс изменения громкости (от 0 до 30) занимает 5-6 секунд, в течение которых на табло светится буква «U» (Уровень) и «бегут» числа.
Уровень громкости ПДФ3 для меломанов – любителей громкой музыки может оказаться недостаточным. При работе на головные телефоны приемлемая громкость звучания наблюдается в диапазоне от «10» до «30». Поэтому напрашивается решение: дополнить ПДФ3 простым стерео усилителем для головных телефонов или подключать ПДФ3 к УМЗЧ, имеющему линейный вход с чувствительностью от 500 мВ до 0,8 … 1 Вольт эффективного (среднеквадратичного, «действующего») напряжения.
Для включения / выключения музыки следует кратковременно нажимать кнопки «Play / Pause» (соответственно).
Для перехода к следующему / предыдущему музыкальному треку следует кратковременно нажимать кнопку «VOL+» / «VOL–». Таких переходов можно делать много и быстро.
Двойное нажатие клавиши «VOL–» воспроизводит музыку из предыдущей папки (на табло высвечиваются условные номера папок: например, F03, F02, F01 и т. д, где F = folder) при воспроизведении флешки или TF - карты.
Двойное нажатие клавиши «VOL+» воспроизводит музыку из следующей папки (F01, F02, F03 и так далее).
Работа с ИК-ПДУ
Большие возможности в управлении проигрывателем предоставляет ИК-ПДУ, входящий в комплект устройства. Поэтому удобнее управлять работой ПДФ3 не со встроенной кнопочной панели, а именно при помощи ИК-ПДУ.
Для приведения ИК-ПДУ в рабочее состояние из нижней стороны корпуса следует удалить тонкую прозрачную вставку, которая разрывает цепь питания (между минусом батарейки CR2025 и рабочим контактом батарейного отсека) когда ИК-ПДУ не востребован. Эта вставка является выключателем питания пульта и увеличивает срок службы 3-вольтовой литиевой батарейки CR2025.
На ИК-ПДУ имеется красная (триггерная) кнопка «U/SD SCAN», которая короткими нажатиями позволяет выбрать, с какого гаджета (USB-флешки или TF-карты) нужно воспроизводить треки. Следует заметить, что одновременно оба гаджета можно подключать к ПДФ3 только при питании от сетевого блока питания, так как суммарный потребляемый ток может достигать 160 мА и более. Аккумулятор GB1 может (по инструкции) отдавать в нагрузку 100 мА, не более.
Эквалайзер имеет 6 предустановленных АЧХ для изменения характера звучания головных телефонов. Все предустановки просматриваются быстрыми нажатиями на кнопку «EQ».
Проверка ПДФ3
Поставляемые модуль и пульт, не имеющие физических повреждений, обычно работоспособны. Однако, перед первым включением рекомендуется проверить потребляемый ток. Замеры тока (как наиболее важные для выбора GB1) вынесены в начало статьи.
В отсутствие точной схемы Bt-модуля было принято решение питать ПДФ3 напряжением + 5,7 Вольта, установленным стабилизатором 1158ЕН5 (5 Вольт) с вольтодобавкой 0,7 Вольт от кремниевого диода VD1. При этом, как выяснилось позже, все функции модуля сохраняются.
Информация любителям модернизации
1). Если в распоряжении радиолюбителя имеется параметрический интегральный стабилизатор - микросхема 1158ЕН6А с выходным напряжением +6 Вольт, то его следует установить в позиции DA1. После этого диод «вольтодобавки» VD1 можно исключить.
Пояснение для начинающих. Выпаяв из ПП диод VD1, останавливаться на этом нельзя. Что нужно впаять на место VD1 вы узнаете, разгадав загадку: «Худощавый дипломат схем не понимает, но в отсутствие контакта ой, как выручает».
2). Не трудно дополнить ПДФ3 светодиодным индикатором «Сеть / Аккумулятор». Место под LED имеется под гнездом XS4 «Внешнее питание». Лучшим вариантом будет использовать многоцветный (красный, синий, зелёный) светодиод, установленный на место HL1 «Разряд».
3). Если раздражает ЦМУ – мигалка, встроенная в табло, то её можно попробовать отключить. Но это довольно непростая задача.
Уважаемые читатели!
Предлагаем Вашему вниманию гуманитарный блок к статье ПДФ3. Первая часть гуманитарного блока – четыре загадки радиотехнической тематики.
Загадка №1.
Красный индикатор до времени молчит.
Если что растрачено, он помигать спешит.
Может быть, вам в большей степени понравится другая загадка. Попробуйте прочитать подсказку:
Загадка №2.
Это точно индикатор, экономный, но какой?
Как назвать его на схеме, чтоб включался он порой. Этот круглый извещатель подключённым может быть, Чтоб прожорливый девайсик враз не смог запас сгубить.
Третья загадка является несколько косноязычной шарадой, но достаточно подробной и в сочетании с предыдущими загадками совсем не трудной.
Загадка - шарада №3.
Слово «один» по-другому скажите,
И лишь в три буквы сей смысл уместите.
Далее снова три буквы подряд –
Будто построен отряд Октябрят.
Так мы два слога в шесть букв записали
и про электропроцесс рассказали.
Загадки, построенные с указанием «В рифму, хором!», тоже не представляют особой сложности. В крайнем случае – разгадайте ребус.
Загадка №4.
LED включаться будет рад,
Чтоб предотвратить ...... (в рифму, хором).
Вторая часть гуманитарного блока – ребус ПДФ3 №1. Он является дублирующим заданием к загадкам. Если ни одна загадка не отгадана, то разгадайте ребус (см. рисунок 29). И ещё одна подсказка: в слове всего 6 букв.
Рисунок 29.
Полный ответ к ребусу ПДФ3 №1:
По полному ответу к ребусу несложно выделить ответ и проследить почему так, а не иначе читаются рисунки, составляющие ребус. Разгадав загадки или ребус, ответ следует ввести в строку «Пароль» файла «PDF3_4work». Если ответ окажется правильным, вы получите комплект фотографий и чертежей для изготовления ПДФ3. Также, вы сможете в открытом виде прочитать ответ к ребусу №1. Архив файла «PDF3_4work» можно скачать здесь:
ВИДЕО
Если у Вас есть желание посмотреть на поделку при демонстрации её работы и внешнего вида, то откройте видео «PDF3» (128 МБ), пройдя по ссылке:
Для того, чтобы посмотреть этот же файл на мобильном устройстве вы можете воспользоваться QR - кодом:
Дополнительная информация
1). Видео длительностью 03 минуты и 11 секунд «Как работает Bluetooth» (много терминологии, но доходчиво).
2). Видео длительностью 03 минуты и 58 секунд от Ильи Ислам «Что такое Bluetooth?» Краткая история создания. Описание технологии BT. Версии (до V5.0). Скорости передачи.
3). Подробное описание подобного модуля MP3 плеера ZTV-M01BT Bluetooth AUX FM 7-12V c ИК пультом можно найти в интернете, пройдя по ссылке.
