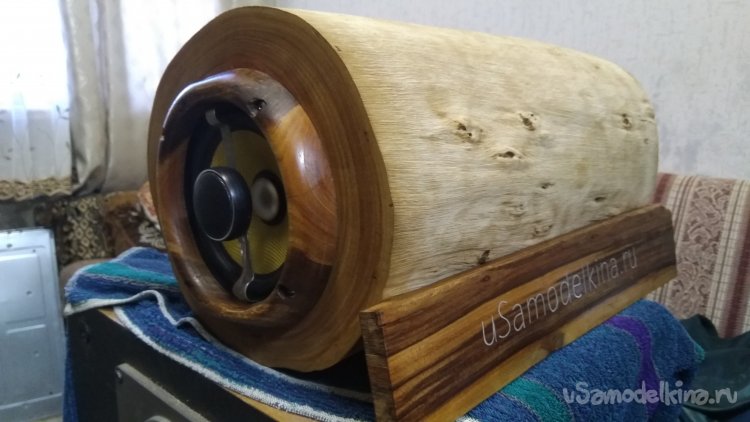

Отделка боковых поверхностей отсутствует, пока не решил как сделать. Советы выслушаю по улучшению внешнего вида ))

В феврале 2023 сделал приспособление для выборки материала из чурки и сделал колонку из ольхи. Выкладываю тут ссылки на видео связанные с процессом изготовления этих колонк.

Колонка из ольховой чурки для музыки в мастерской

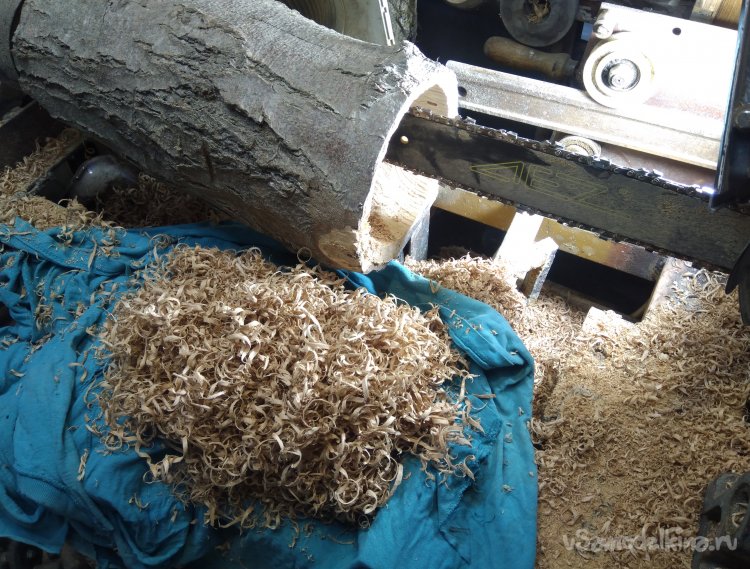

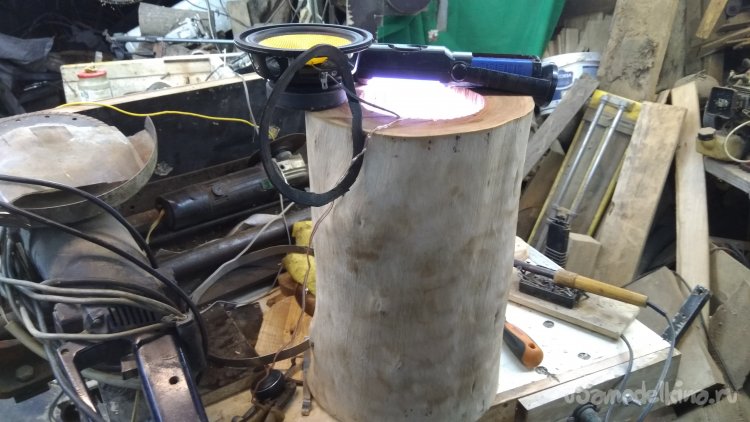

1 Проверка работоспособности идеи, глухое отверстие в чурке непросто сделать, но когда сделал, уже кажется что легко.

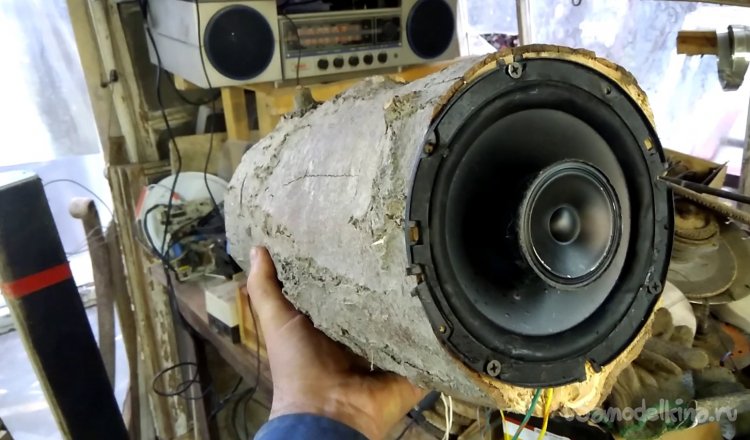

2 Играет вполне удовлетворительно, хоть и немного есть неравномерность АЧХ.

Через неделю нашёл поваленное дерево, отпилил от него чурки и привёз домой. Эвкалипт был настолько сырой, что при снятии коры и пилении летели брызги.

Отпилить ровно задача не простая, поэтому сделал приспособление для установки цепной пилы на токарный станок.

Приспособление для торцевания и нарезки блинчиков от чурок.

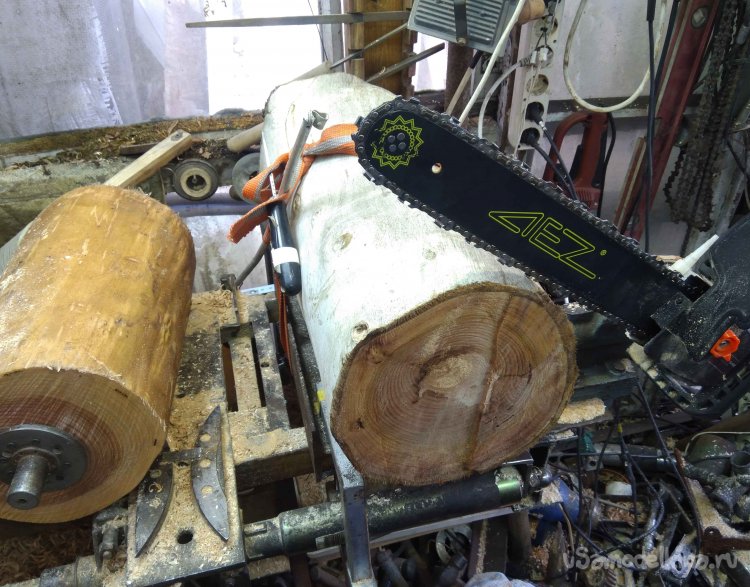

3 Следующим этапом пришлось придумать конструкцию для торцевания чурок.

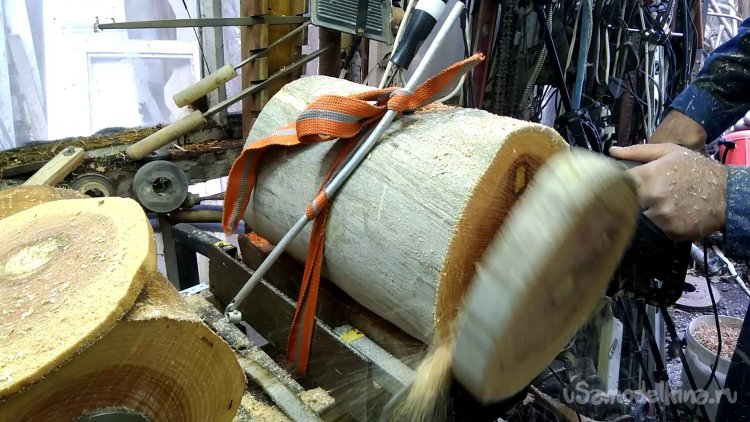

4 Отпилить ровно, непростая задача.

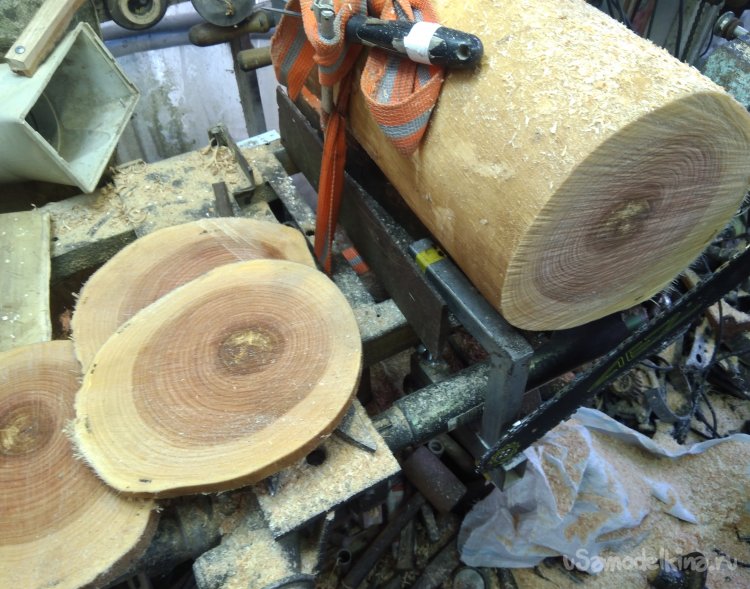

5 Цепную пилу посадил на качающуюся ось, так исключаются ошибки при пилении.

Для того чтоб не крутить чурку вручную, поставил второй мотор на токарный станок. Мотор с редуктором, маленькая скорость нужна для пиления чурки внутри цепной пилой.

Второй мотор к токарному станку.

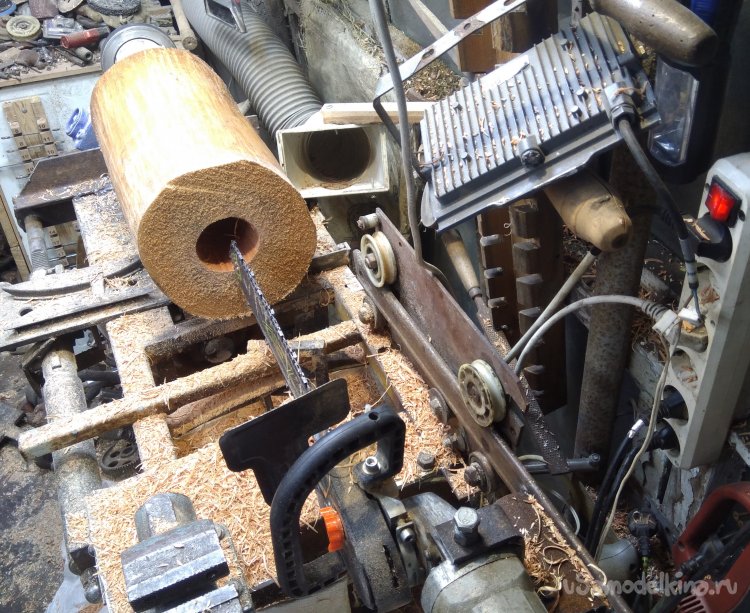

6 Линейные направляющие для выборки материала из чурки.

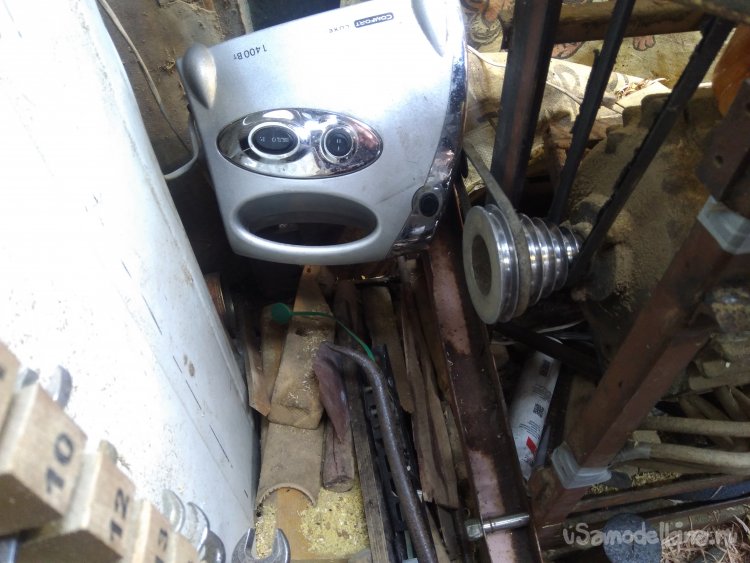

7 Большие обороты при выборке изнутри давать нельзя, поэтому подключил второй мотор к токарному станку.

Затем мне понадобилось измерить толщину стенок, на глубине 400 мм это сделать непросто, пришлось сначала сделать кронциркуль.

Кронциркуль своими руками.

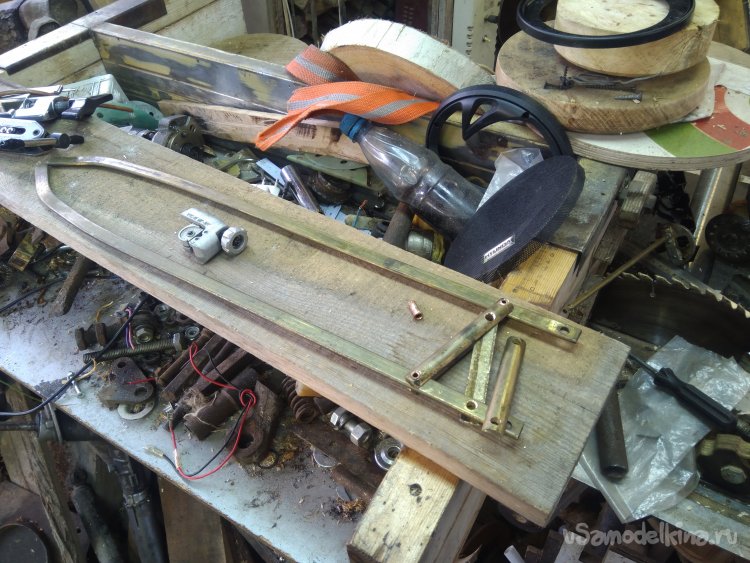

8 Для замеров толщины стенок в глубине, пришлось сделать большой кронциркуль.

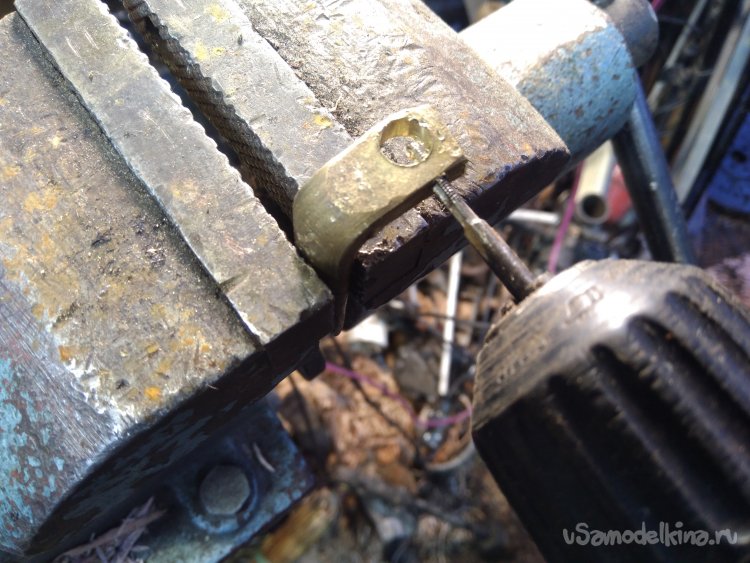

9 Латунь для скобы держателя индикатора, и бронза для всего остального.

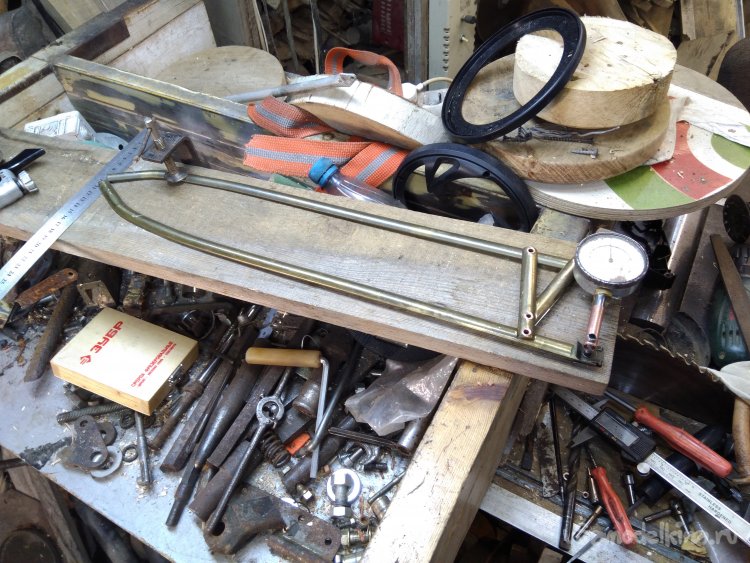

10 Бронза более жёсткая чем латунь, но аккуратно простукивая её можно согнуть.

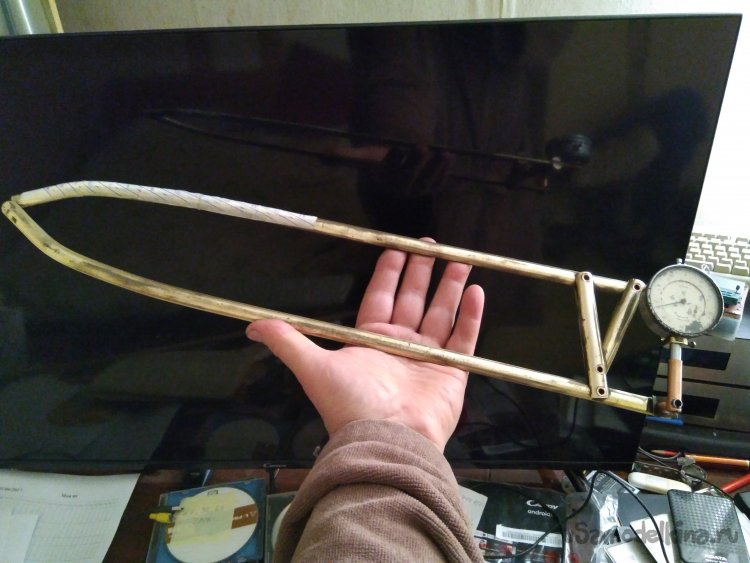

11 Нанёс дополнительную разметку для проверки не только толщины стенок, но и для проверки внутреннего диаметра в глубине заготовки.

Потом мне понадобились длинные хомуты, 800 мм длинной и крепкие. В магазинах у нас тут не нашлось, пришлось делать самому их нержавейки. Заодно прикрутил фрезер к суппорту токарного станка, фрезер очень чисто может обрабатывать дерево, тем более с торца.

Самодельные длинные хомуты из нержавейки.

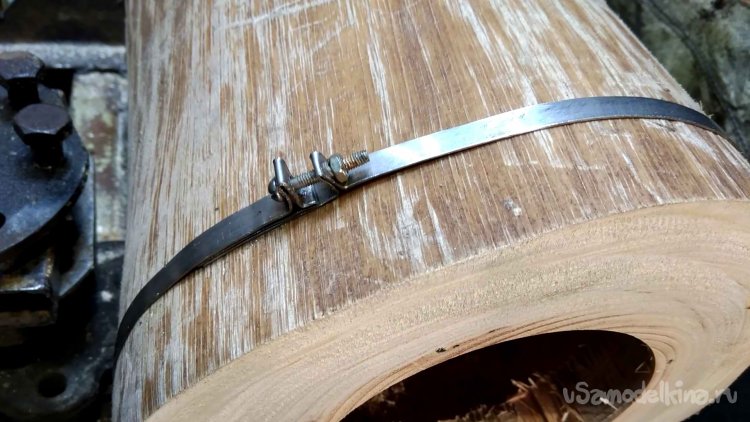

12 Первая версия длинных хомутов, болты и гайки М6, длинна 800 мм хомута.

Вторая колонка была сделана так-же как и первая.

Вторая колонка из эвкалиптовой чурки

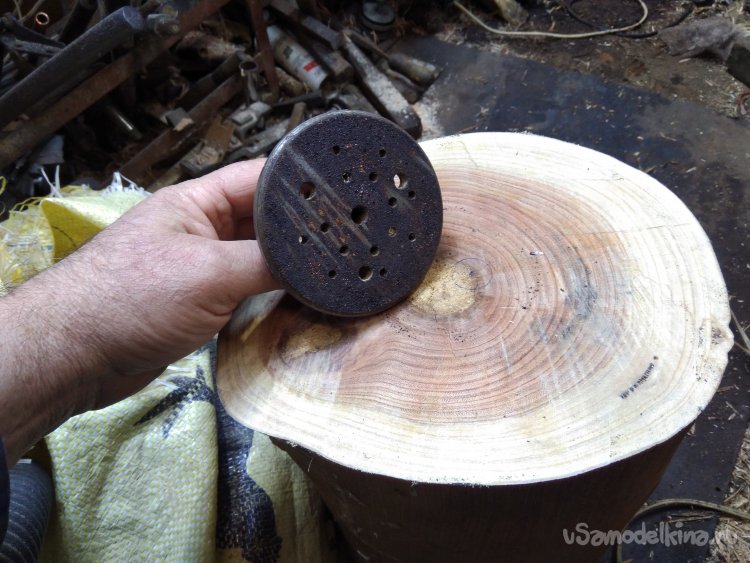

13 Прикручивание планшайбы для изготовления второй колонки.

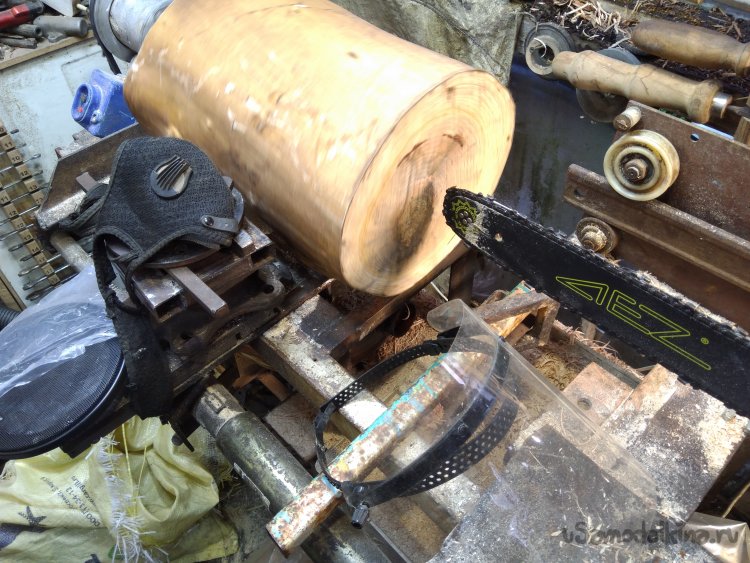

14 Заготовка из эвкалипта сырая и очень тяжёлая.

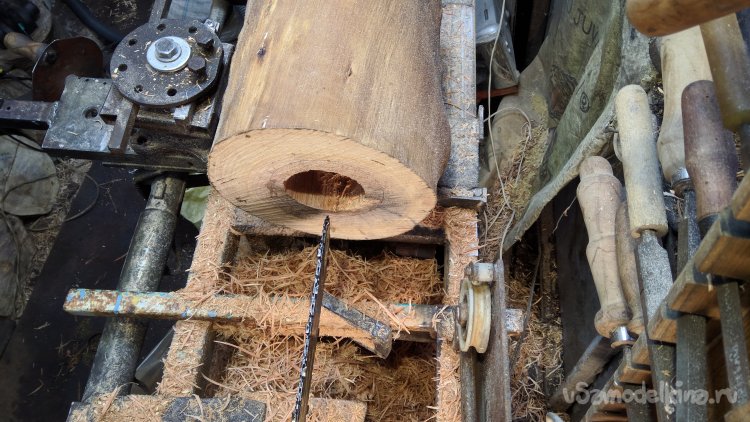

15 Зато сырое дерево легко пилится, эвкалипт после высыхания как кость.

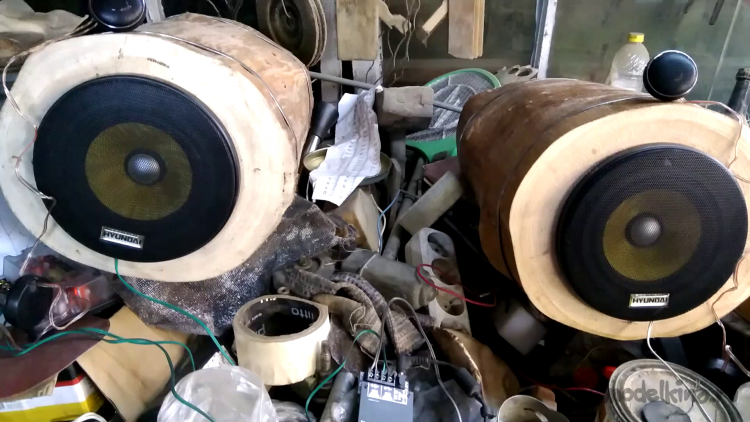

16 Вторая колонка почти готова, но сырую оставлять нельзя, потрескается всё.

Чурки, вернее корпуса колонок, стремительно сохли и теряли в весе, более того, они теряли в диаметре, мне сначала пришлось подкладывать клинья чтобы стягивать хомутами, но потом и новые хомуты сделать усиленной конструкции.

Чурки похудели на килограмм за три дня.

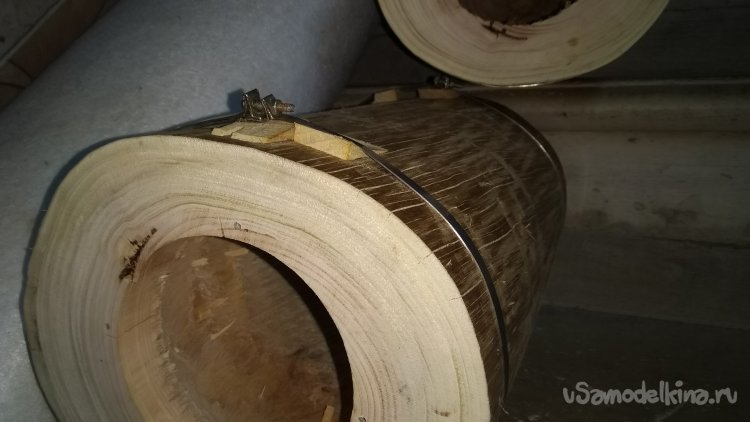

17 Чурки сохли и стремительно теряли в весе, но и в диаметре тоже уменьшались.

Тут уже изготовление усиленных хомутов в конце февраля.

Хомуты новой конструкции.

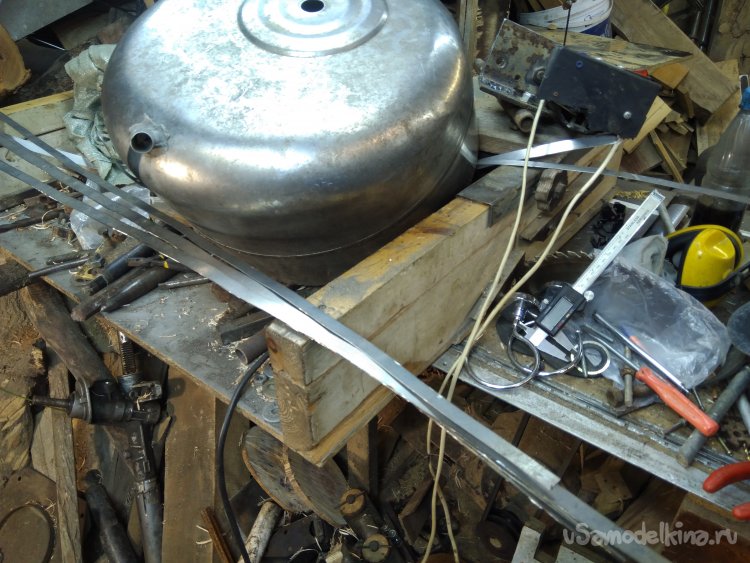

18 Материал для новых хомутов из баков старых стиральных машин, нержавейка там хороша.

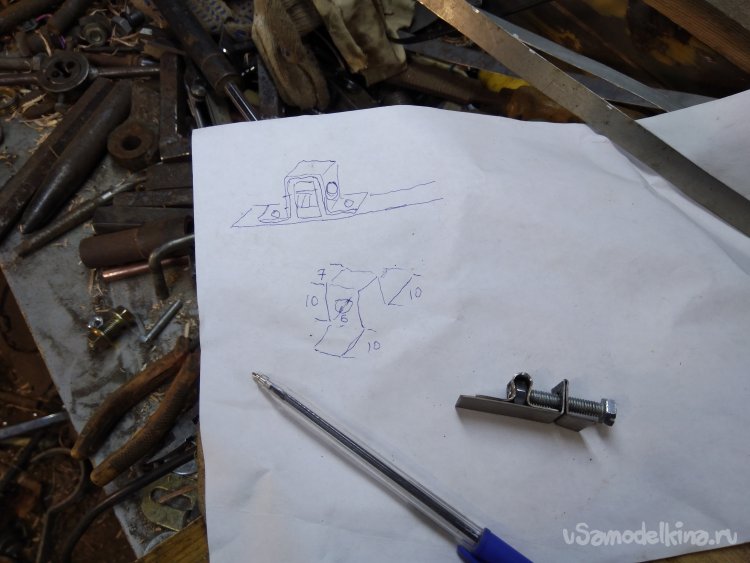

19 Придумал конструкцию натяжения хомутов, закладные гайки в гнёздах приваренных точечной контактной сваркой.

Просто закладные гайки там легко проворачиваются, поэтому отковал проволоку катанку 8 мм, просверлил отверстия и нарезал резьбу.

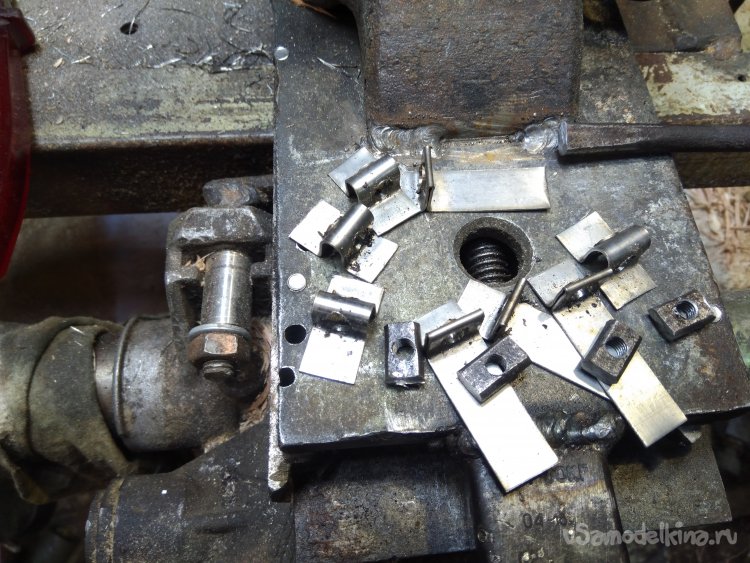

20 Детальки делал с запасом, при проверке оказалось что усилие такие хомуты выдерживают колоссальное, только крепость резьбы ограничивает.

Как впоследствии оказалось, что самое слабое звено, это головки болтов М8. При наводнении мои колонки поплыли по огороду, как и баночки с саморезами и всем что могло плавать, остальное утонуло. Воды было по колено в доме, а дом на сорок сантиметров выше уровня земли. Никогда такого не было, но вот случилось. Ну так колонки нахлебались воды, разбухли, и давлением расширившегося дерева головки болтов оторвало!

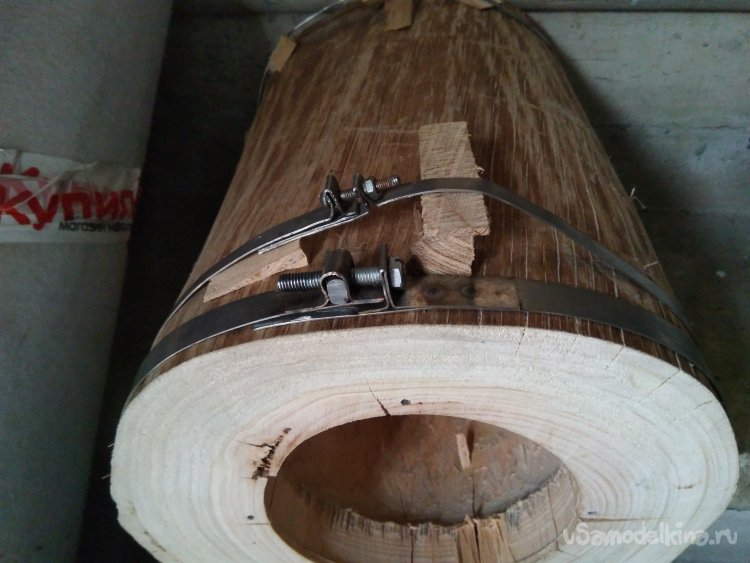

21 Вот настолько чурки уменьшились в диаметре.

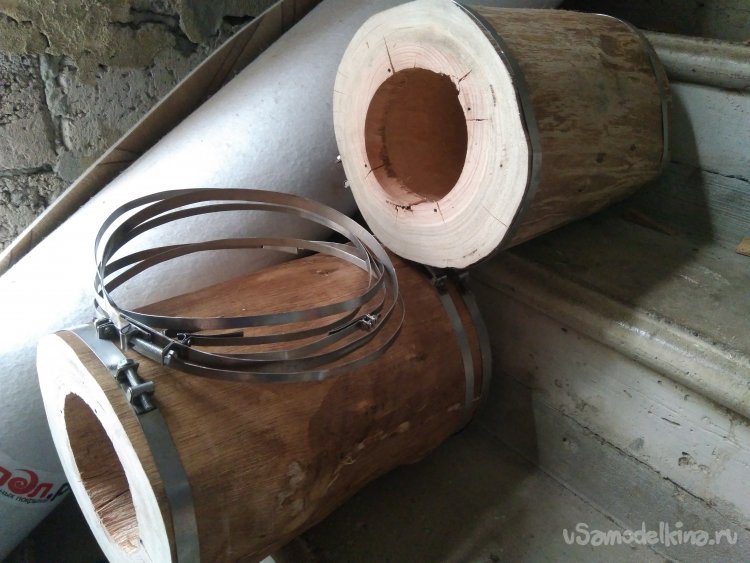

22 Массовая замена хомутов.

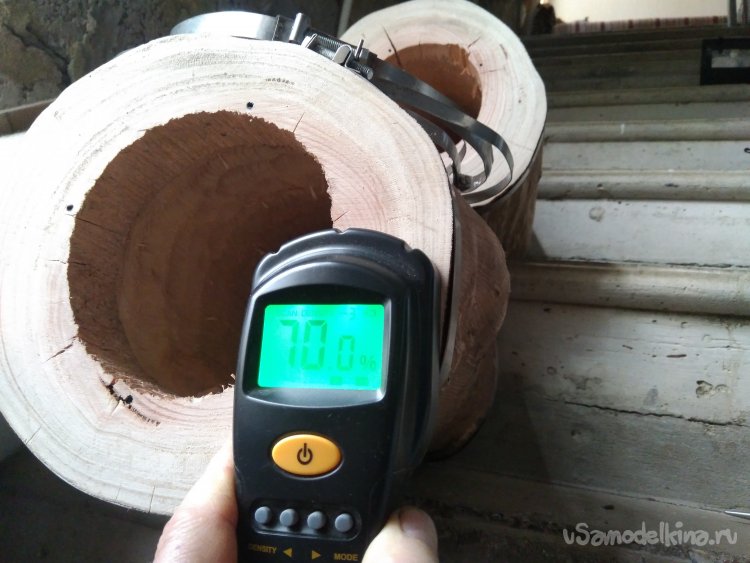

23 Влажность пока высокая, сохнут чурки и уменьшаются в диаметре, поэтому каждый день подтягивал хомуты чтобы чурки не потрескались.

Потом длительный перерыв на сушку, потом в июне у нас случилось наводнение, чурки плавали по огороду, при набухании дерева болты М8 на хомутах порвались, отлетели головки под ключ на 10мм.

Ну и вот, после перерыва, 10 октября, я вернулся к этим недостроенным колонкам.

Выточил на токарном станке накладки для удержания динамиков. Выточил тоже из эвкалипта.

24 После долгого перерыва вернулся к колонкам, выточил кольца из эвкалипта для крепления динамиков.

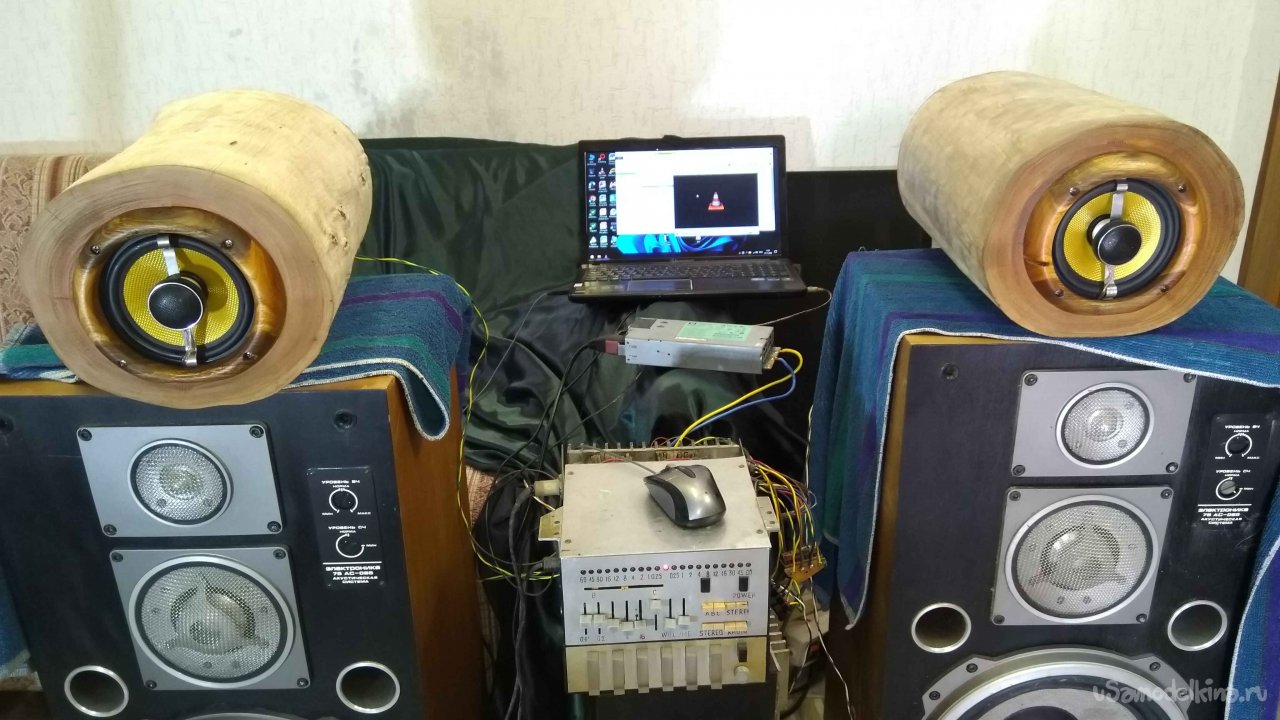

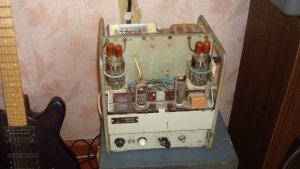

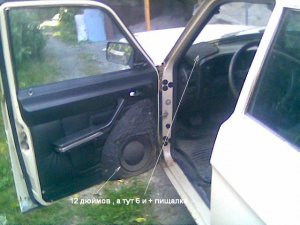

Проверил звучание на своём старом усилителе, который стоял у меня ещё в Газ-21.

Усилитель из моей антикварной машины Колонка из эвкалиптовой чурки.

Это видео не желает включаться на предпросмотр, поэтому добавляю ссылкой

 Усилитель из моей антикварной машины. Колонка из эвкалиптовой чурки.

Потихоньку дорабатываю конструкцию, загерметизировал корпус, под кольца каучуковую резину и пенополиуретан. С каждым днём всё лучше звук.

Самодельные музыкальные колонки из чурок.

Эта ссылка на видео тоже не работает корректно,

Самодельные музыкальные колонки из чурок.

25 Крепление динамиков через пенополиуретановые прокладки и каучуковую резину.

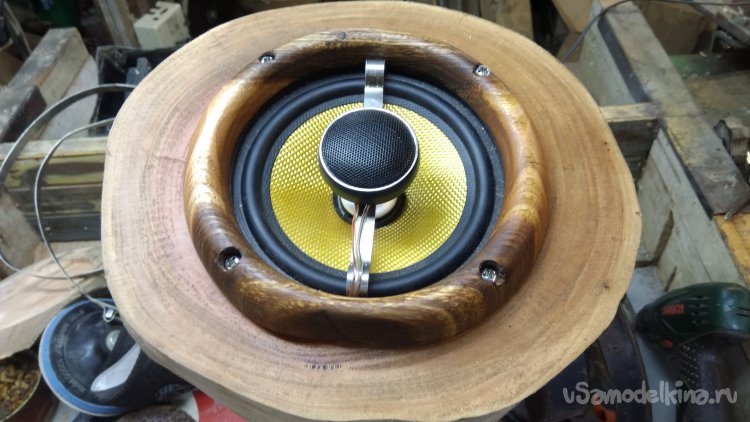

26 Высокочастотные динамики решил поставить в фокусе низкочастотных, диаграмма направленности не лучшая, но вполне хорошо играют.

27 Отделка не идеальна, но мне именно так нравится, видно что ручная работа.

Пара дней, и я их завершил. Единственное что, пожалуй, добавлю демпфирующий материал внутрь колонок, мне кажется, что они немного гудят в районе 100-120 Гц.

Конечно, это даже не Hi-Fi, посредственные динамики с низкой чувствительностью и довольно неравномерной отдачей. Но даже такие играют довольно прилично. Мне в мастерскую слушать аудиоспектакли и аудиокниги очень даже подойдут, хотя и музыку прилично воспроизводят. Может быть впоследствии добавлю ещё пару колонок, ведь у меня усилитель 4 канала, пространственное звучание отечественной системы АБС. Сам усилитель собран более сорока лет назад, для автомобиля, он с преобразователем напряжения. Усилитель по схеме Шушурина из журнала Радио номер 6 за 1978г.

Здесь обзор на комплекс работ по изготовлению колонок, оснастки и инструмента.

Самодельные музыкальные колонки из чурок. Как это сделано.
