Не ожидал трудности при ремонте. А они есть!

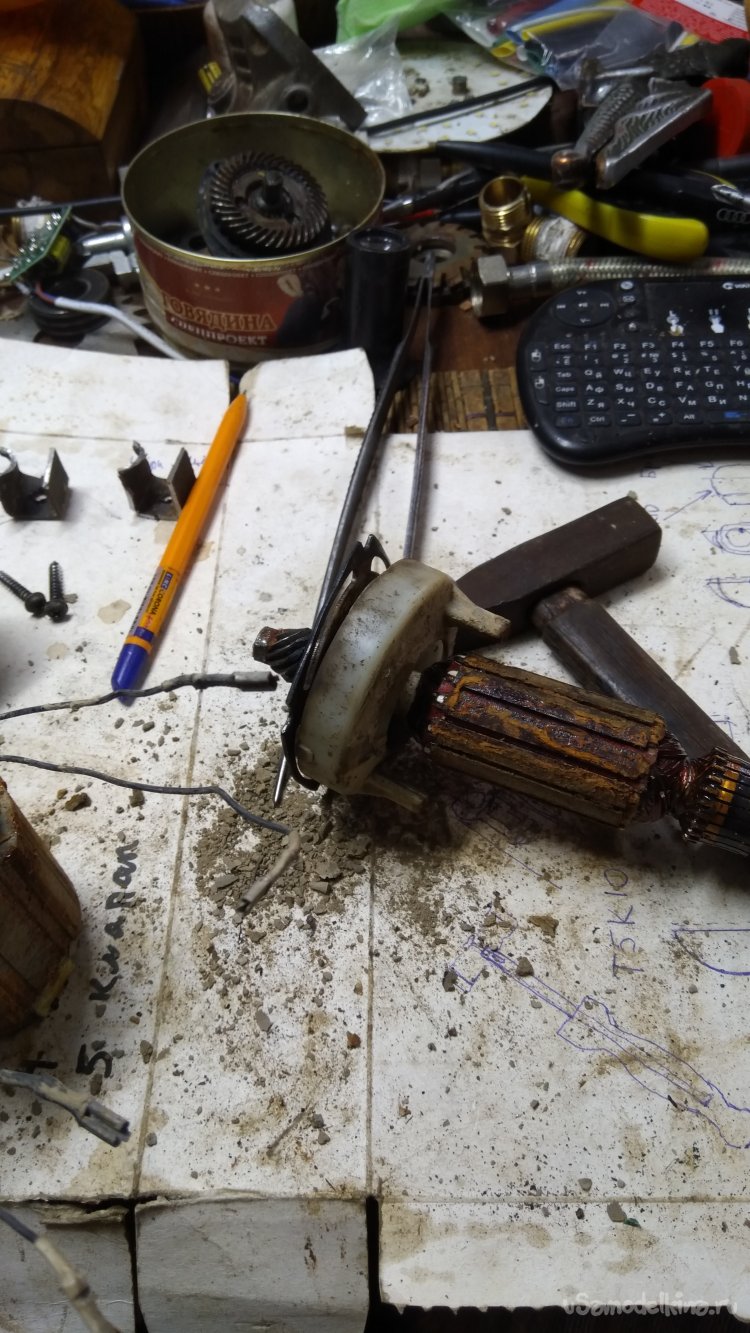

Ну ещё-бы, после наводнения руки не доходили, хотя вроде сушил, но без разборки, слишком много дел было. Внутри успело прилично заржаветь. Отмыл очистил, двое суток в сауне сушил
При включении характерный звук разваливающегося подшипника и пугающий треск проскакивающих зубьев шестерёнок. Полез к подшипнику, но первая препона там. Корпус приводного вала пластиковый, подшипник залит с завода и не подлежит замене. Но разве этим нас остановить?
Дремелем отфрезеровал буртик, правда перед этим пришлось попыхтеть спрессовывая коническую шестерню.

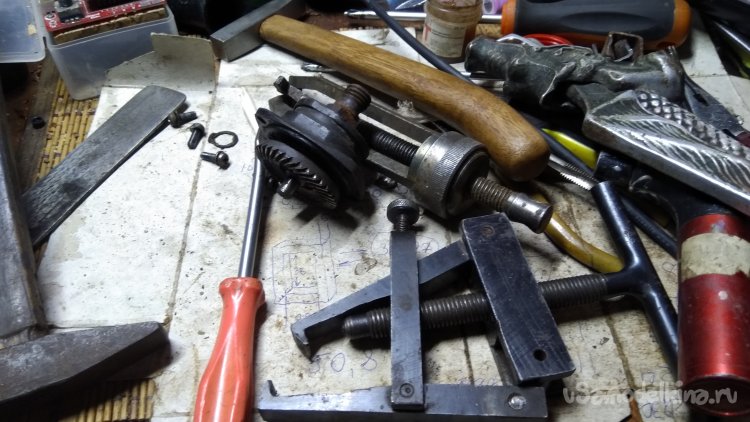

Они её посадили на вал на тугую посадку. Один съёмник я сломал при попытке разобрать узел, но как сломал, так и починил.
Пытался греть шестерню чтобы ослабить посадку, и стучал, и в морозилке морозил. Ну в конце концов стянул, хотя упор шариковый съёмника немного развальцевал вал который входит в бронзовую втулку. Потом пришлось зашлифовывать, 0,2 мм в плюс ушло, столько-же и снял шлифовкой в токарном станке. За время работы шестерни немного износились, да и развалившийся подшипник способствовал тому, что пару раз шестерни проскочили. Зубья не попортились, но приятного мало. Пришлось дорабатывать конструкцию. Высчитал необходимый размер для того, чтобы увеличить зацепление шестерён и изготовил прокладку дистанционную. Теперь подшипник 6001ZZ упирается в шайбу, а не в корпус редуктора, за счёт этого зацепление увеличилось на 1 мм. Люфта почти нет в редукторе. Заводской буртик восстанавливать не вижу смысла, тот который я сфрезеровал дремелем. Вал упирается торцом внутри бронзовой втулки. Деваться ему некуда, а спереди подшипник упирается в шайбу, которая упирается в корпус.
Ну в общем готово! Починил ))
Видеообзор на ремонт тут:
Инструменты и материалы для ремонта:
Подшипник 6001ZZ, съёмник, шуруповёрт, дремель, борфрезы, ножницы по металлу, листовая сталь, напильники и наждачная бумага, ветошь и смазка консистентная. Ну и по ходу ремонта подручные средства, выколотки, тиски для запрессовки подшипника и шестерни, моющие средства и т.д.
