В статье «Обслуживание и моддинг увлажнителя воздуха» я подробно рассказал о пользе увлажнителя воздуха в зимний период, когда батареи отопления сильно высушивают воздух, о всех негативных последствиях сухого воздуха, которые я испытал лично на себе.
Пару лет я активно пользуюсь промышленным ультразвуковым увлажнителем воздуха, который пришел на смену сломавшемуся самодельному увлажнителю. Прибор безусловно хороший, но есть у него несколько существенных недостатков:
- При работе увлажнитель ощутимо шумит вентилятором, особенно слышна его работа в ночное время.
- Необходимо часто мыть увлажнитель, а сложная конструкция чаши для воды этому не помогает, особенно с учетом того, что под ней живет электроника увлажнителя. Просто помыть из душевой лейки не получается, поверхность остается скользкой от слизи, микробы в чаше живут и размножаются активно.
- И, наконец, самый существенный для меня минус - вынужденное использование покупной дистиллированной воды. С учетом расхода 5 литров на 1,5 – 2 дня это отрицательно отражается на бюджете. А использовать другую воду не получается, так как содержащиеся в воде соли ультразвуковой увлажнитель тоже распыляет. Даже вода после фильтрации в кувшинном фильтре, после продолжительной работы увлажнителя, остается на мебели и деталях интерьера, а так же слизистой, белый след содержащихся в воде солей.
Примерно месяц назад попался мне интересный ролик на YouTube. В нем парень рассказывал, как он борется с пылью в воздухе. Проблема пыли меня тоже интересует, поэтому я посмотрел пару видео с его канала в продолжении темы. Одно из них было про интересную конструкцию увлажнителя с использованием фильтра от промышленного увлажнителя.

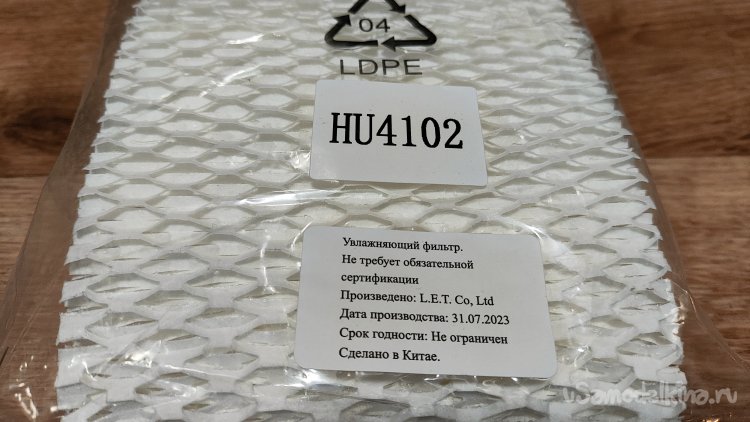

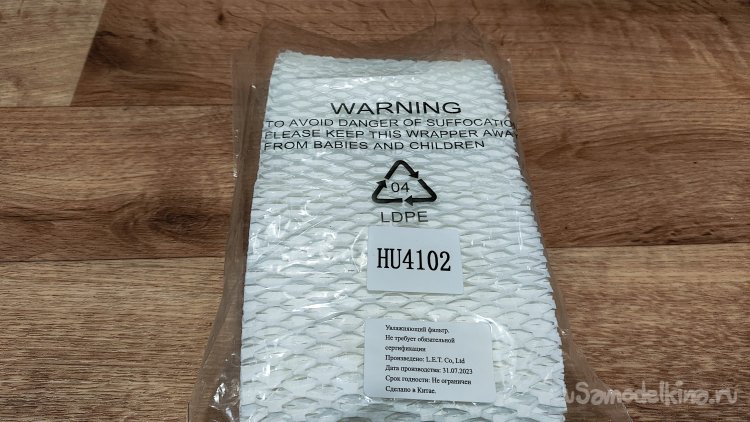

Я заинтересовался и нашел фильтр на Озоне по достаточно приятной цене. Заказал.
В качестве несущей для фильтра, автор напечатал деталь на 3D-принтере. Хорошо, когда принтер есть, но за неимением всегда можно придумать альтернативу.

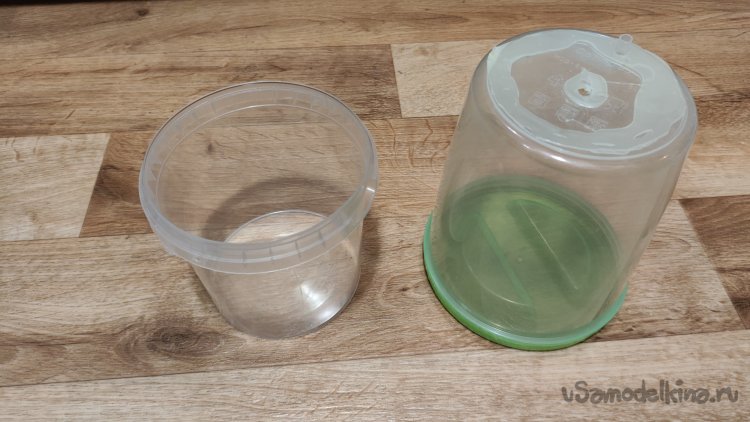

В качестве альтернативы решил использовать пластиковое литровое ведёрко. Но оно оказалось маловато для моих целей.
Не беда, есть ёмкость больше, пластиковый круглый контейнер типа банки с крышкой. Использовал когда-то для одной самоделки. Лежит несколько лет без дела, вот и пригодилось.

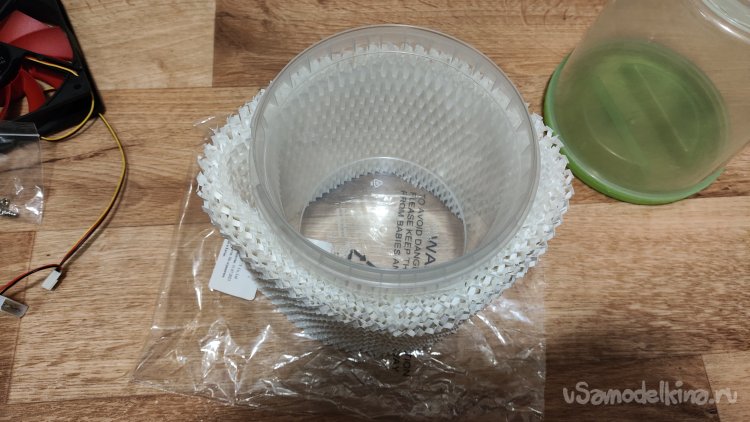

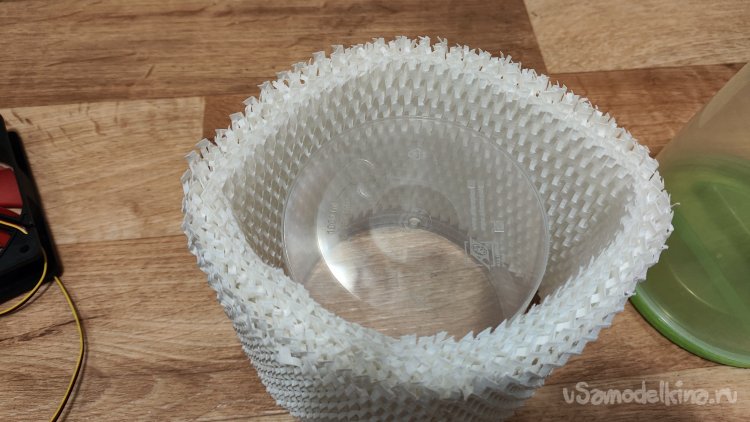

На банку фильтр одевается отлично, с небольшим натягом, что нам только в плюс.

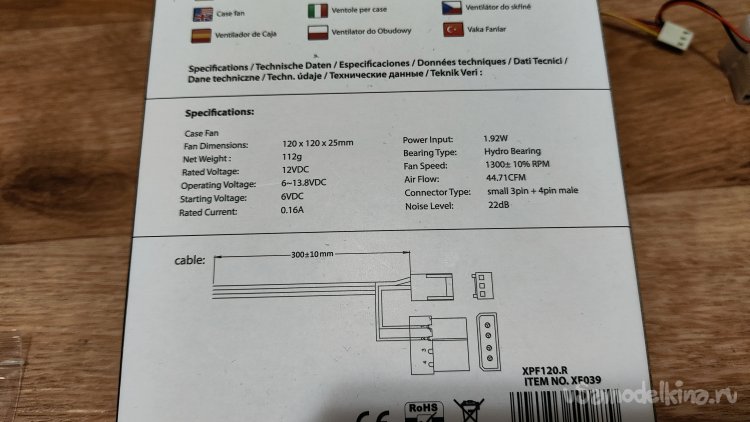

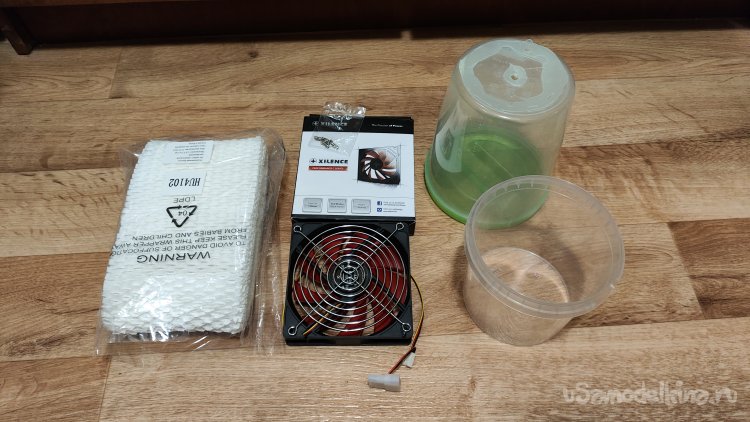

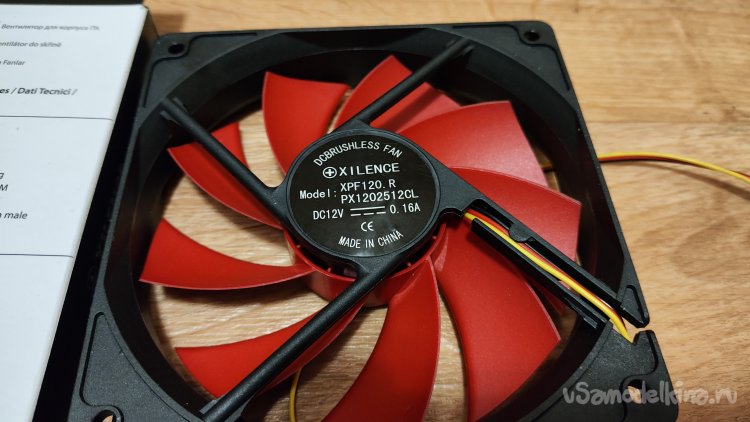

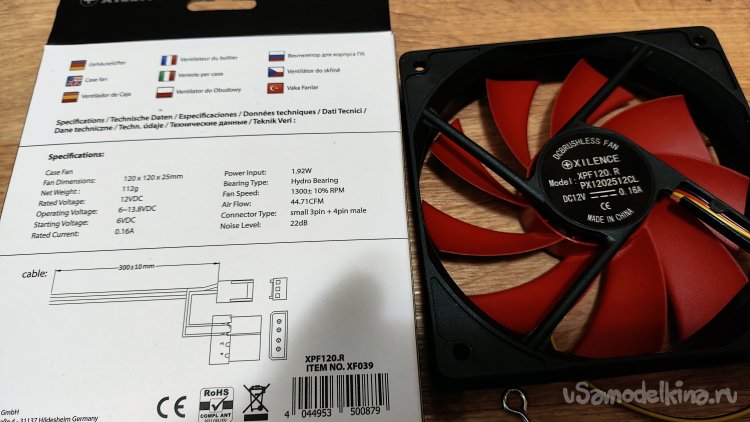

Ещё для самоделки понадобится вентилятор. И он нашелся в хозяйстве. Покупал как-то про запас пару 120 вентиляторов.
Еще понадобится блок питания, возможно регулятор напряжения и емкость, куда будет вставляться банка с вентилятором и фильтром.

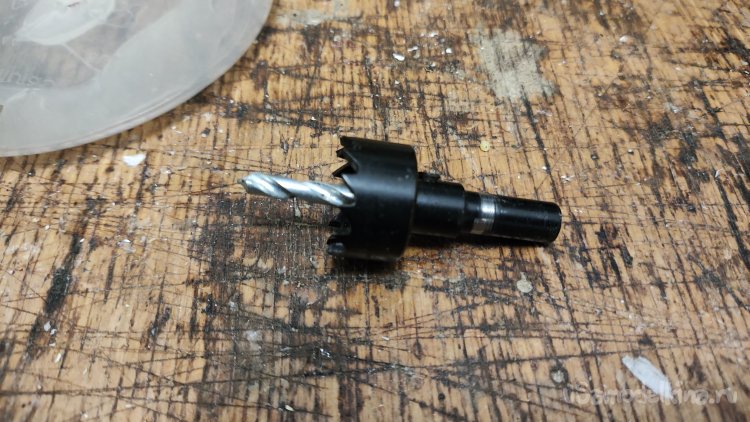

Для начала займемся банкой. Необходимо сделать в ней много отверстий, через которые будет продуваться фильтр. Есть у меня коронка на 22, осталась после монтажа датчиков парктроника. Её и применим. Перемещаемся на балкон.

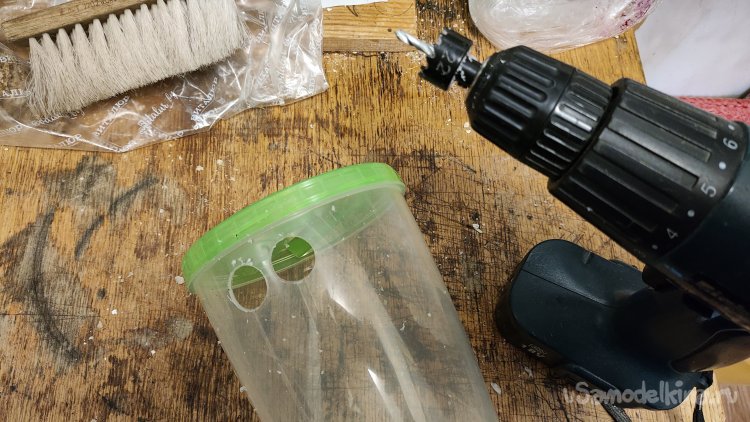

Просверлил пару отверстий.

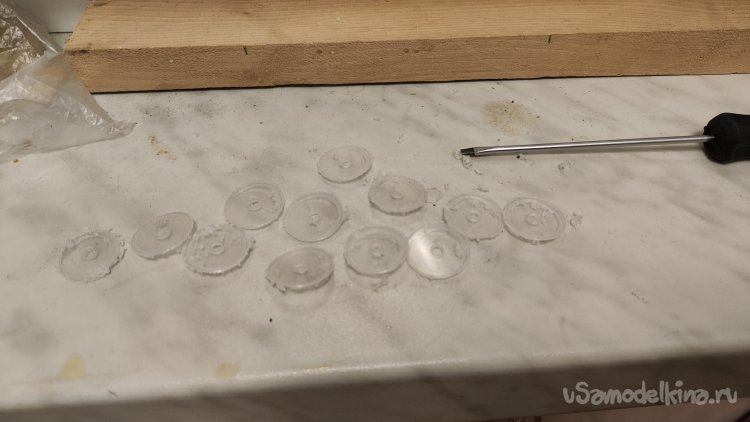

Занятие то ещё. Сверлится отверстие долго, потом сразу надо снять с коронки шайбу отсверленного пластика, иначе она следующее отверстие мешает сверлить. Сначала попробовал снимать шайбу отвёрткой. Долго и муторно. Потом стал переключать шуруповёрт на реверс и удерживая пальцами свинчивать шайбу со сверла. Занятие настолько долгое и муторное, что не выдержал, принес на балкон пиво.
С пивом дело пошло веселее.

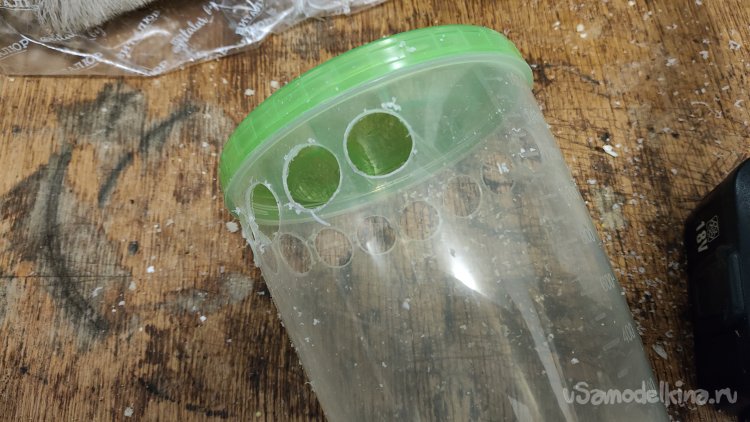

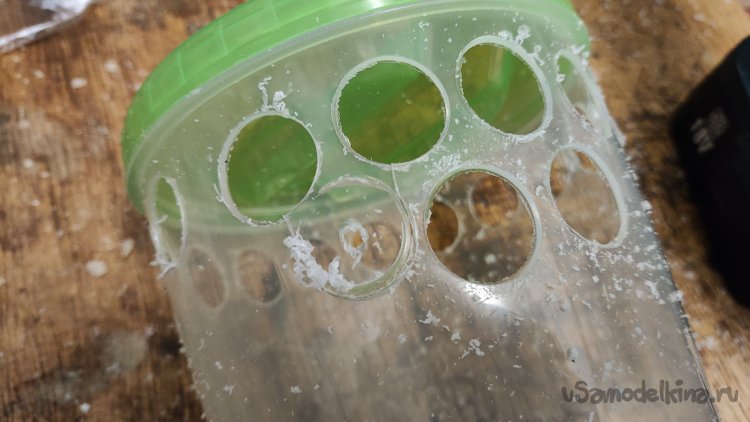

Второй ряд начал так же весело, но первое же отверстие пошло комом. Обломал пластик в двух местах. Не стал досверливать, просверлил пару соседних отверстий.
Сверлить стало неудобно, тонкий пластик гнётся, фрезу сильно не прижмёшь. Надо подумать. Пока думал, вспомнил о таранке.

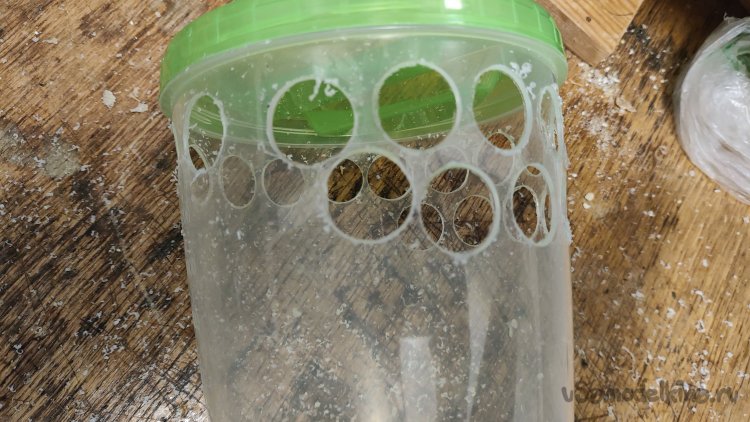

С таранкой дело пошло. Сверлю, пью пиво, кушаю таранку, время приближается к 21:30. Придумал при сверлении качать фрезу в разные стороны, чтобы она не упиралась в пластик сразу всеми зубьями. Так сверлится лучше. А если покачивать только вверх и вниз, то сверлится ещё быстрее. Как бонус, шайба стала тоже болтаться на сверле фрезы и снимается без прокручивания, а некоторые сами спадают. Увлекся и досверлил всё. Сломанное отверстие тоже досверлил.
Даже про пиво с рыбкой забыл. Навёрстываем!

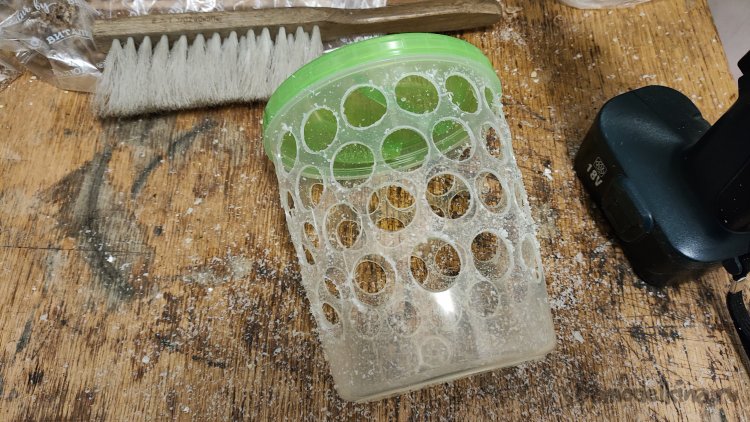

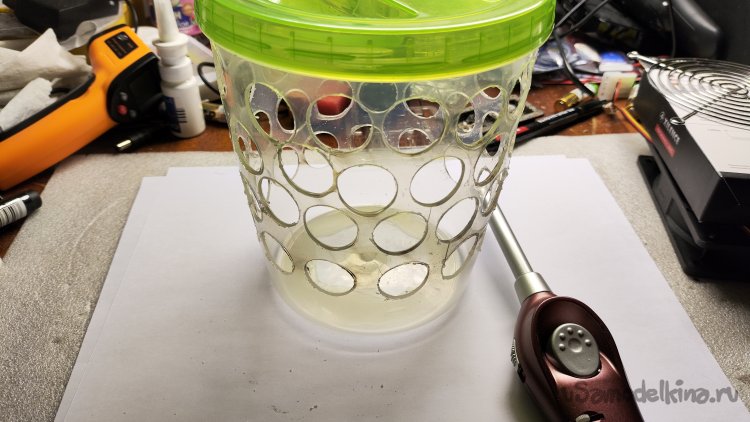

Продул банку от липких от статики опилок, вернулся за рабочий стол для удаления после сверления заусенцев. Убирал оплавлением газовой зажигалкой.

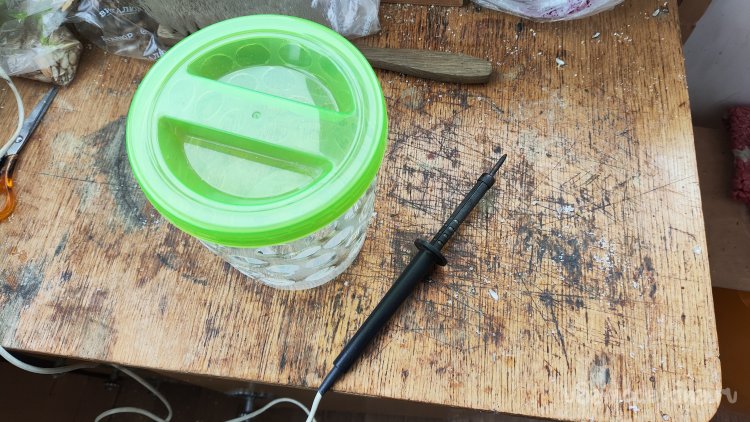

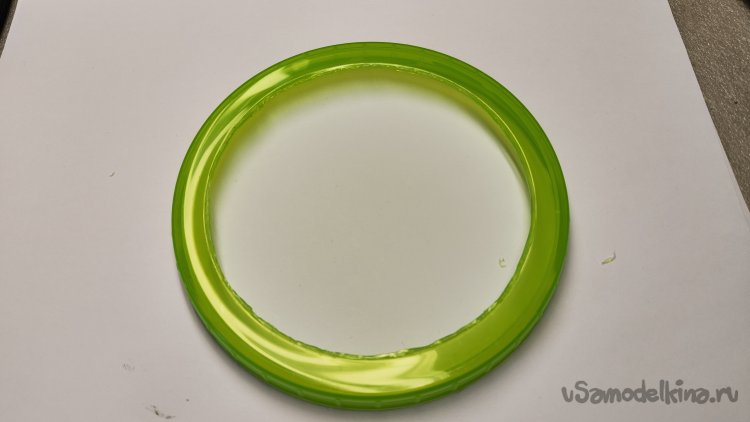

На следующий день занялся установкой вентилятора. Надо сделать в крышке банки отверстие. Оказалось, удобнее всего отверстие проплавить. Так нет мусора.
Правда, паяльник взял маломощный, но за несколько минут справился.
Срезал наплывы.
Вентилятор приклеил на крышку термоклеем, сверху прикрутил защитную решётку.
Примерил на банку фильтр и обрезал дно банки, всё тем же паяльником.

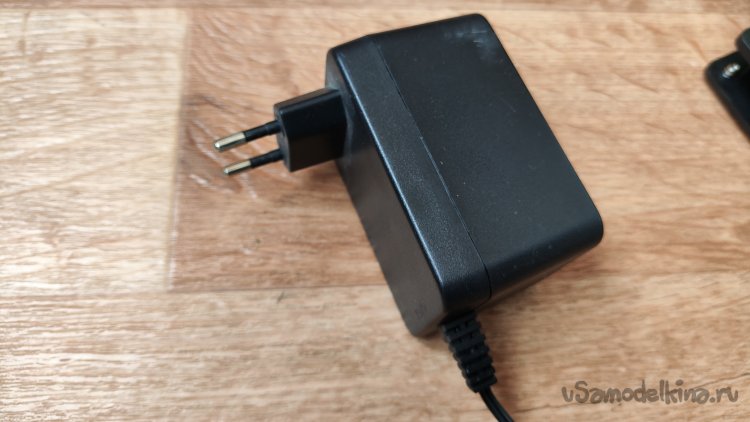

Блок питания. Сначала попробовал включить на 5 вольт. Откровенно маловато. Поток воздуха создаётся совсем маленький, фильтр будет плохо продуваться, соответственно эффективность увлажнения будет маленькая. Попробовал блок питания 12 вольт – достаточно сильно шумит, ночью будет слышно. Остановился на блоке питания от свича с выходным напряжением 7,5 вольт. Хоть он старый, большой, трансформаторный, но вполне годный.

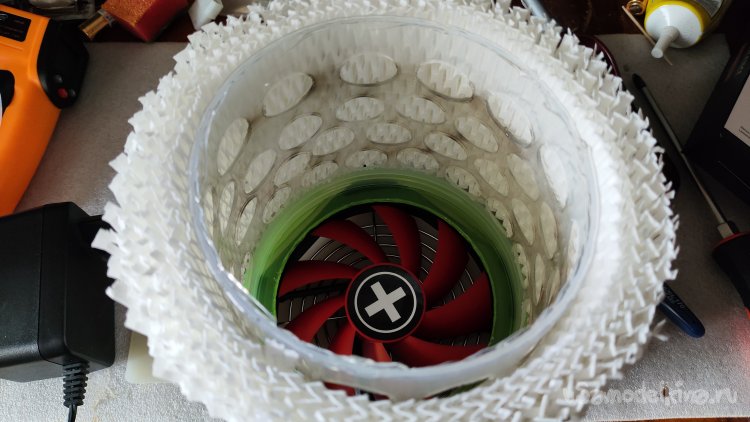

Сделал переходник с блока питания на 3-пиновый разъем вентилятора. Собираю конструкцию.

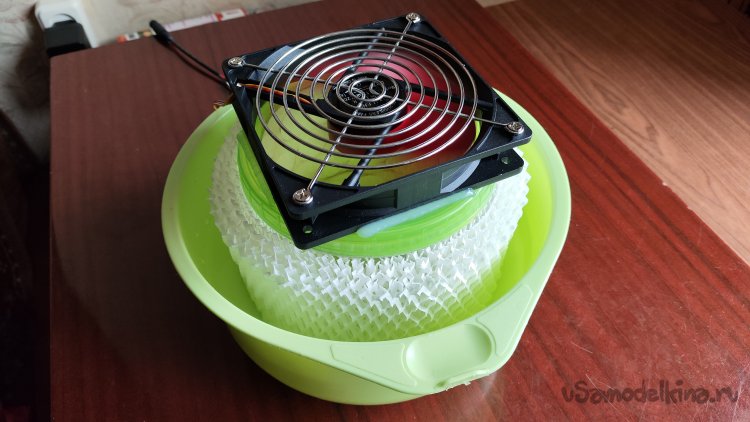

Осталось дело за малым, купить емкость для воды. На ум пришло воспользоваться для проверки пластиковой емкостью. Это была хорошая идея. Фильтр в емкости стоит ровно по центру, не болтается. Мне кажется, это вполне годный и долговечный вариант ёмкости для воды. Поставил увлажнитель в зале, налил два литра отфильтрованной воды.
Фильтр намок достаточно быстро. За несколько часов влажность в помещении поднялась на пару процентов. Испарение медленное, но и я никуда не тороплюсь. Как по мне, достаточно достойный вариант увлажнителя. Бонусом имеем небольшое очищение воздуха от пыли, по сути мойку воздуха.
Что можно добавить: можно поставить повышающий преобразователь напряжения и питать увлажнитель от зарядки для телефона, а установив переключатель (или регулятор) с выбором выходного напряжения преобразователя, можно регулировать интенсивность увлажнения. Либо обратный вариант: установить понижающий преобразователь и применить блок питания на 12 вольт, используя те же функции регулировки напряжения. Можно доработать какой-нибудь блок питания и сделать его с регулировкой напряжения, тогда и преобразователи не понадобятся. Такой вариант ещё лучше. Так же размышляю о том, стоит ли больше разделить потоки входного и выходного воздуха, для увеличения эффективности. Всё же расстояние между ними маловато.
P.S.: Первые впечатления от работы увлажнителя только положительные. Два литра воды испарились примерно за 15 часов. Верхний край фильтра покрылся небольшим бежевым налетом, шириной около 3 мм. Утром, когда закончилась вода, банка, от вибрации вентилятора, стала стучать по тазику. Надо что-то мягкое проложить, чтобы не стучало, хотя это можно использовать как индикатор окончания воды, но будет неприятно, когда застучит среди ночи. Сегодня подключил вентилятор на 12В и оставил на ночь, посмотрим эффективность увлажнителя. И все же, надо лучше разделить вход и выход воздуха, а так же увеличить объем ёмкости по площади, чтобы поверхность фильтра была задействована более эффективно, а запаса воды было больше.
