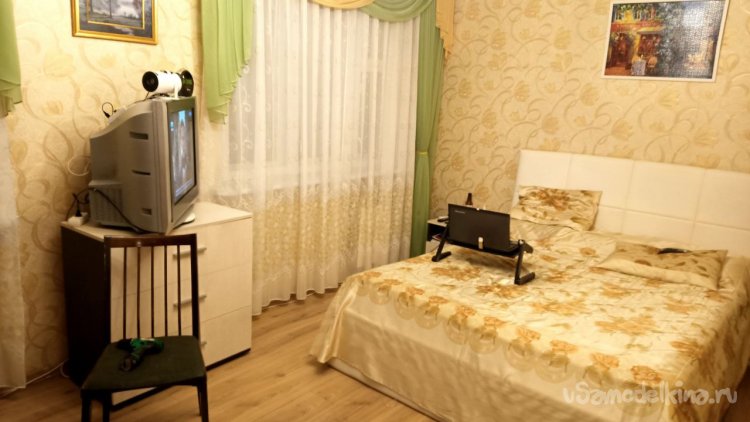

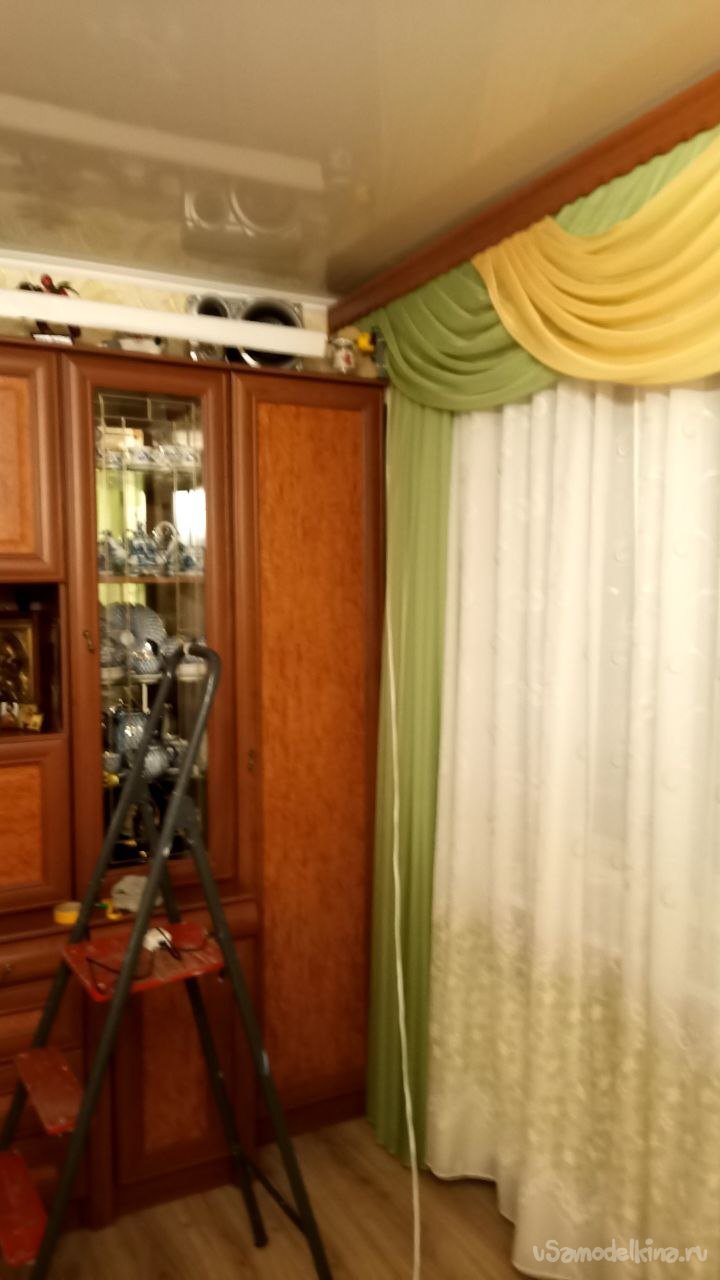

Доброго всем дня, а сегодня будем изобретать пульт дистанционного управления для экрана моего домашнего кинотеатра. За время эксплуатации этого кинотеатра (с сентября этого года) всё, что могло сломаться, сломалось, остальное притёрлось, нет смысла описывать мелкие доработки. Наверх, на стенку, купился блютузный саундбар мощностью 20 Вт вместо старого музыкального центра. Мощность, по моему мнению, оказалась маловатой, но жена сказала, что в самый раз, больше и не надо. Баночка-подпорка под правую ось вращения тоже окультурилась.

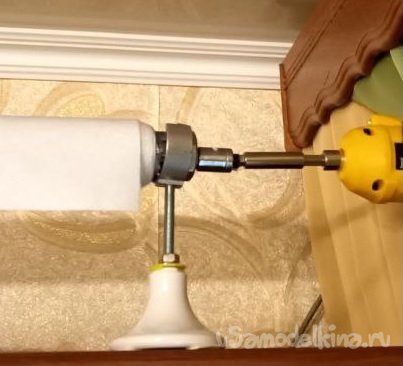

Ей на замену пришла конструкция из старой дверной ручки, справа сверху на фото это видно.
Мелькнула идея прикрутить всё к Алисе или Марусе, но сложность воплощения максимальная, а экономический эффект минимальный. Надо дерибасить умные розетки, концевые выключатели, всё это будет заедать, глючить, плохо распознавать голос и так далее, поэтому решено сделать просто и быстро, и почти бесплатно.
Нам понадобится:
Провод ШВВП-2х0,75 бухта 10 м
Шуруповёрт
Порядок делания самоделки.
Весь этот проект, понятное дело, связан с предыдущим https://usamodelkina.ru/24607-domashnij-kinoteatr-svoimi-rukami-iz-proektora-shurupoverta-i-kleenki-a-takzhe-starogo-muzykalnogo-centra.html

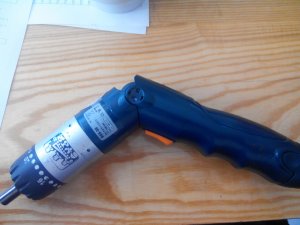

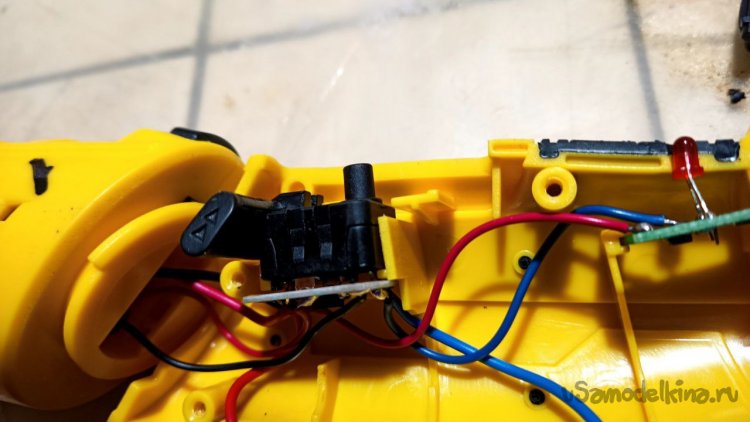

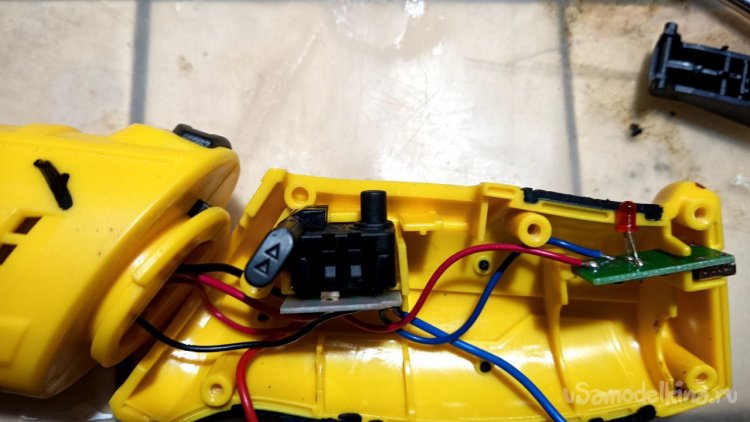

Разбираем шуруповёрт из Ленты, изучаем его внутренности. Он состоит из двух частей, механической-исполнительной, и электронной. Соединяют их, эти части, четыре проводочка. Два, которые потолще, питание. Два, которые потоньше, это лампочка, которая включается при нажатии на клавишу ПУСК. Естественно, лампочка мне не нужна, поэтому про те два провода, которые потоньше, забываем. Осталось малость, разделить ручку и моторный отсек, и между ними пустить провод питания. Предыдущие опыты показали, что обычная витая пара имеет маленькое сечение и не справляется с вопросом удлинения. Встал вопрос, каким проводом сделать удлинитель. Вроде надо потолще, но с другой стороны его нужно потом красиво упаковать в плинтуса, чтоб глаз жены радовался. Решил рискнуть, купил ШВВП 2-0,75. Угадал, сечения хватило, и бухты 10 метров длиной тоже.

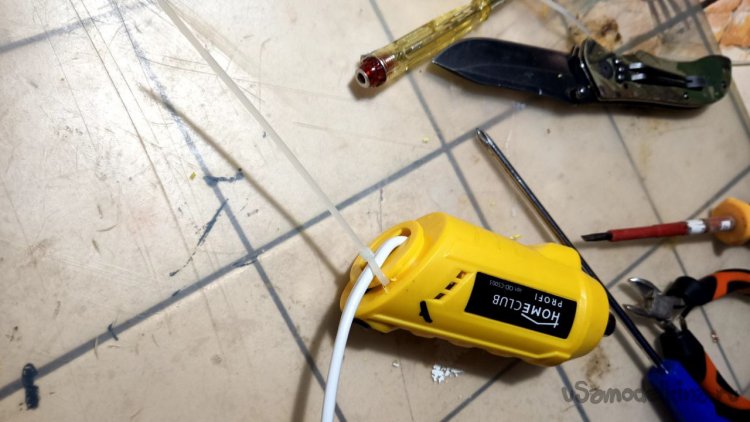

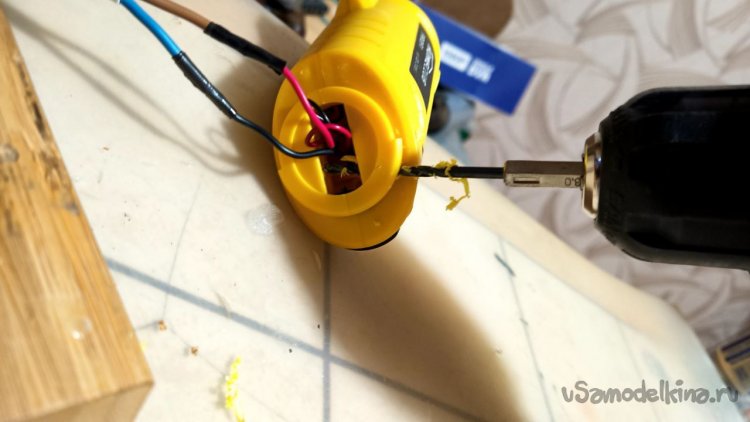

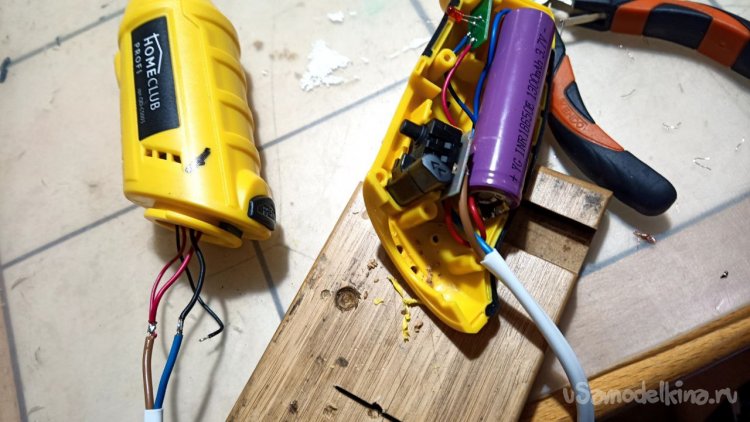

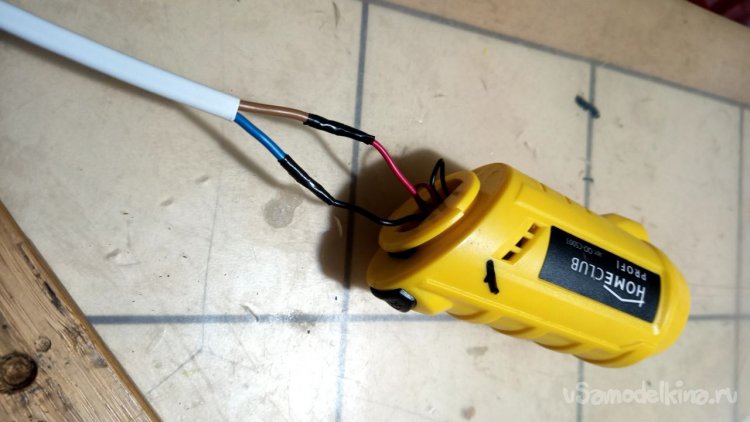

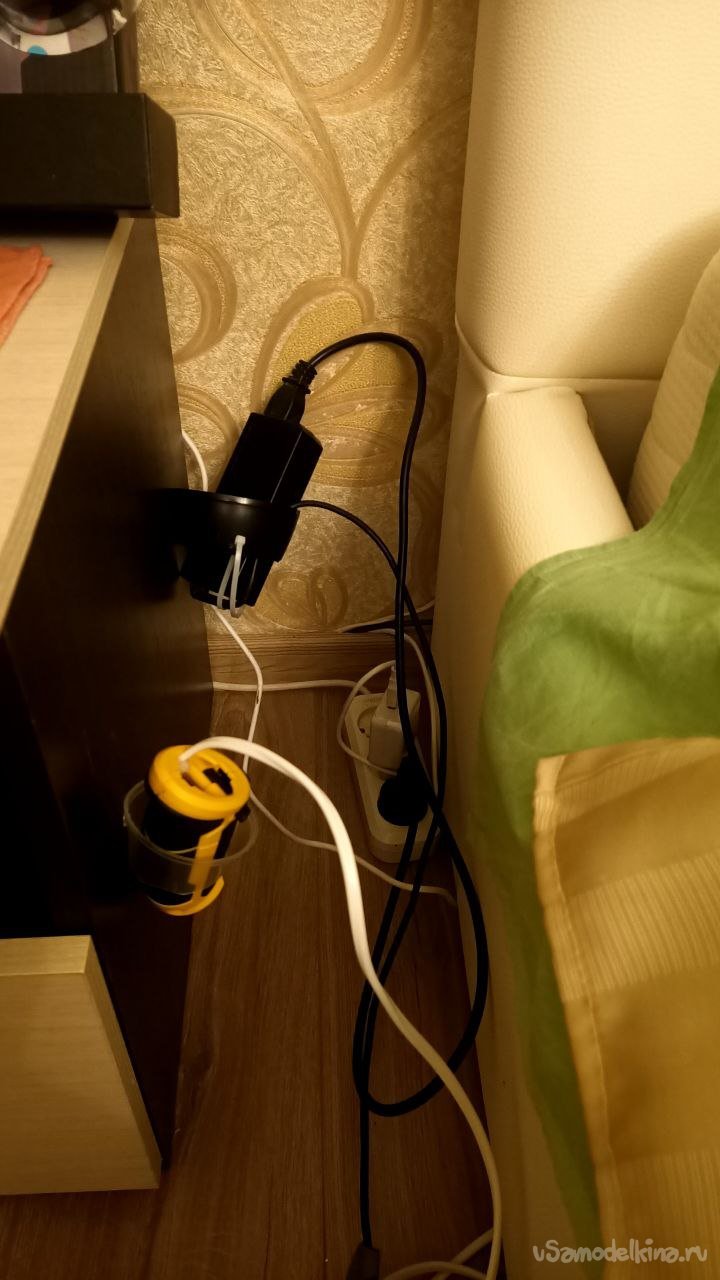

Самое сложное оказалось прицепиться к проводкам в шуруповёрте, там внутри всё минималистичное, без запаса. Пришлось паяльником припаять мой провод, а во избежание обрыва зафиксировать провода пластиковой стяжкой. Тоже непростое дело, чтобы всё выглядело эстетично, пришлось просверлить отверстие в корпусе шуруповёрта. Такую же операцию пришлось проделать со второй частью шурика. Дальше дело техники, проводку аккуратно вставить в плинтуса и сделать держатель для пульта, чтобы робот-пылесос не запутался в проводах при уборке территории. Зарядки аккумулятора шуруповёрта хватает надолго, первый раз я подзарядил его через пару месяцев, и то, не потому, что он сел, а просто так, для порядка.
При эксплуатации изделия обнаружился интересный эффект. Если совсем полностью раскрутить экран, и оставить на ночь, система приклеивания даёт сбой, и экран потихоньку начинает отрываться от круглой трубы, со звуками, напоминающими копошащихся в темноте насекомых. После этого пришла в голову мысль приклеить на шкаф кусочек белой изоленты для индикации минимальной высоты опускания экрана.
Сработало, даже немного намотанного на трубу экрана препятствует его самопроизвольной отклейке.
И всё, жизнь удалась, смотрим кино на большом экране с хорошим качеством и хорошим звуком, а экран сматываем-разматываем не вставая с кровати. Это устройство очень понравилось моему внуку!
