Доброго всем дня, сегодня будем сооружать что-то, что позволит смотреть фото/видео/ТВ на большом экране на кухне, используя уже купленный проектор.
Проектор есть, и я подавил в себе желание купить второй, для кухни. Дело в том, что когда приходят гости, мы, как правило, собираемся на кухне. Она большая, 15 квадратных метров, есть большой уютный диванчик-уголок и раздвижной стол. При желании можно разместить человек десять, если стульев хватит. В процессе отдыха или празднования у меня возникает естественное желание показать всем, к примеру, киношку с последнего отпуска или фотографии со свадьбы дочери. Телевизора, в принципе, хватает, но он не очень умный. А теперь у меня есть проектор, почему бы его не прикрутить сюда? В двух словах, тот проектор, который я приобрёл, это самый настоящий компьютер на Андроиде 10 (или 9, точно не помню, да это и неважно), но с мощной лампой. Кроме того, в нём есть все нужные интерфейсы: Wifi, Bluetooth. Соответственно, выход в интернет и возможность установить приложения из Гуглплей. Более того, за 1200 рублесов мне удалось прикупить игровой стик. Это штучка чуть больше флешкарты. Его можно вставить в проектор, и получится игровая приставка. Китайцы постарались, прикрутили туда 20 000 игр из моего детства, включая многие известные платформы, и Денди, и Плей Стейшн 1, Сега и так далее. В этот комплект вошли два беспроводных геймпада. Таким образом, можно на большом экране играть в игры из моего далёкого детства.
Нам понадобится:
Кронштейн для телевизора из ФиксПрайса
Клеёнка без рисунка 1,4 х 1,0
Винты, саморезы
Шуруповёрт
Порядок самоделания
Экран получился из клеёнки, размер примерно в четыре раза больше телевизора (1,4 х 1,0).
Самое главное в этом проекте, это определить, на каком расстоянии и под каким углом разместить проектор. Пришлось также и экран разместить под углом, для ровности проекции. Проектор умеет сам вытягивать трапецию в прямоугольник, но его возможности не безграничны. В качестве опоры для трубы экрана я использовал акустические колонки. Сама труба сделана из сантехнической пластиковой по цене около 150 рублей, диаметром 50 мм, клеёнка приклеена к нему двухсторонним скотчем. Очень хотелось прикрутить туда моторчик, но после неудачных опытов было решено, что это будет редко используемое изделие, и моторчик не стоит потраченных на него сил и средств, проще вручную смотать и размотать клеёнку.

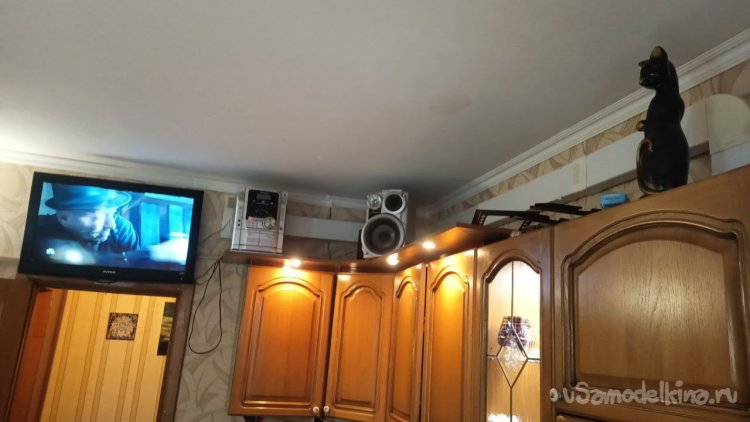

Определив место установки, пришлось решать задачу, как там размещать быстросъёмно проектор, учитывая мнение жены, чтобы ничего лишнего не свисало и всё, что есть и будет, радовало глаз. Имеет право, однако.

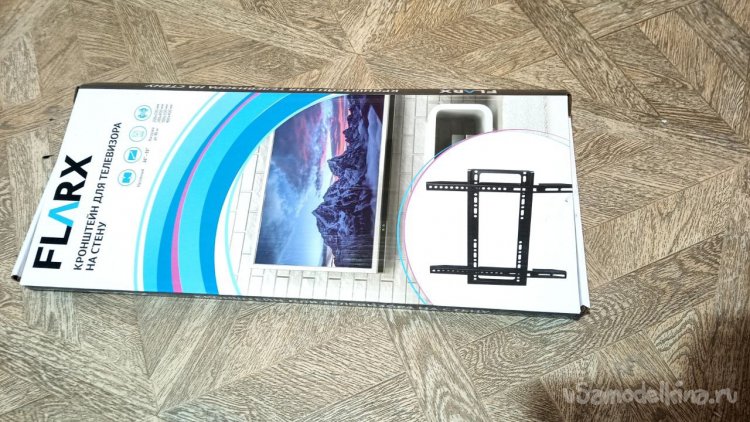

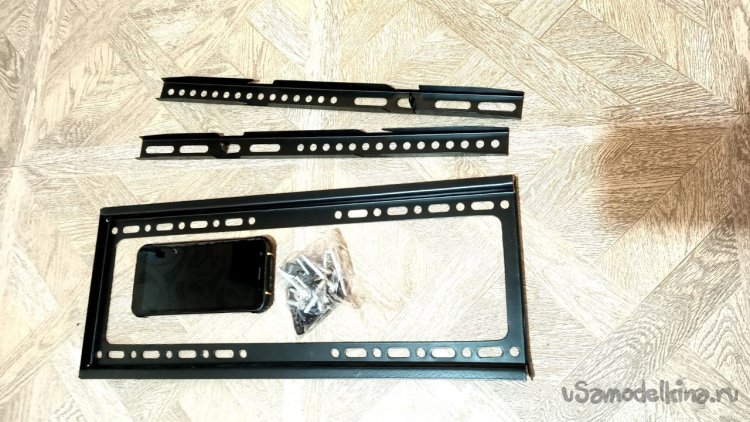

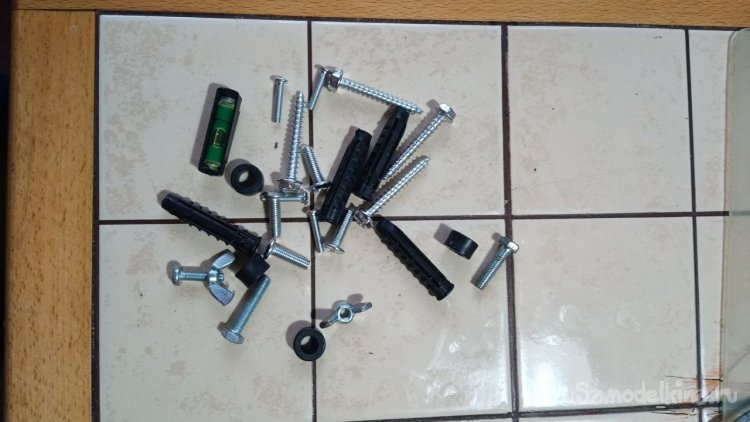

Поход в ФиксПрайс. Кронштейн для телевизора рублей за 300 очень порадовал меня и мой кошелёк. Такого набора красивых железяк и крепежа, плюс даже компактный уровень в комплекте за такую цену я давно не встречал.

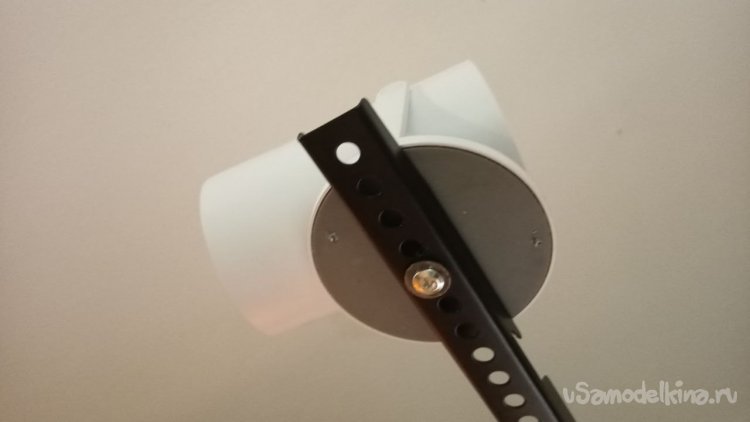

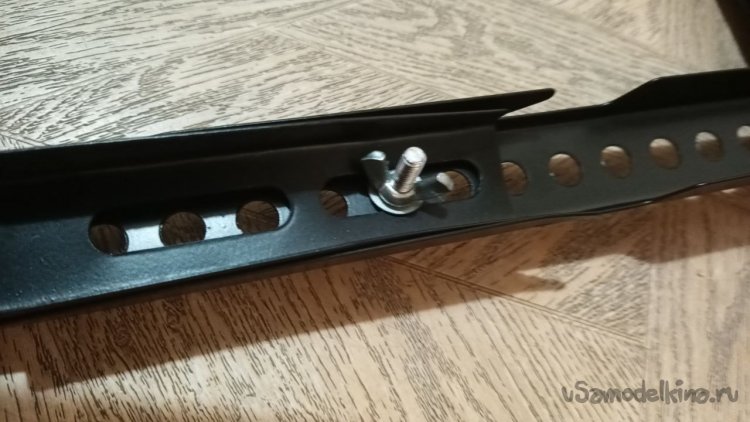

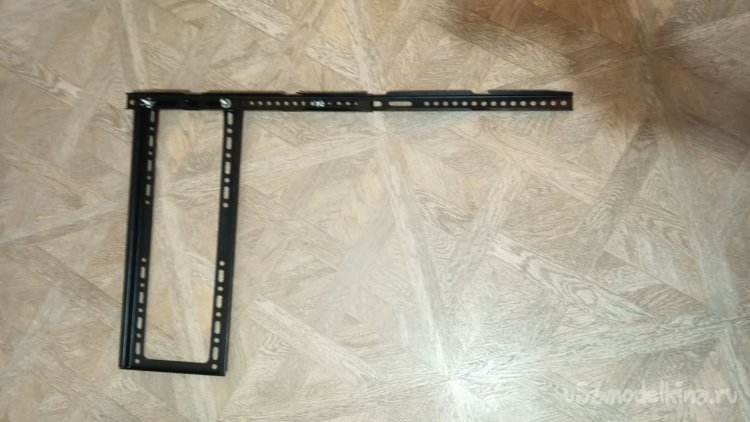

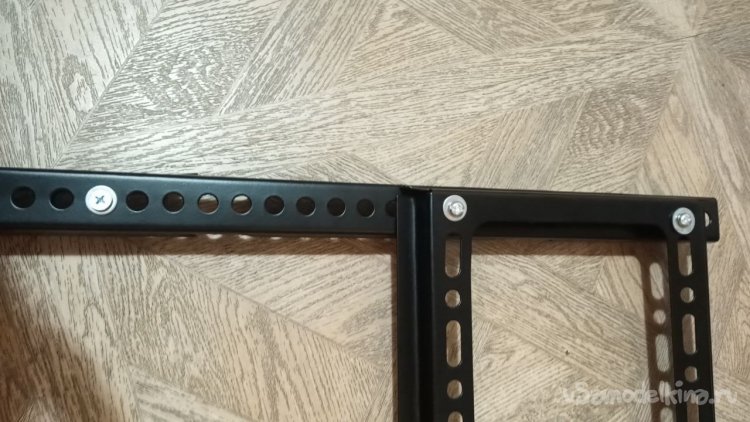

Собираем рамку, основной прямоугольник потом прикрутим на верхнюю часть фасада кухни, а на вылетающую часть прикрутим проектор, в нём снизу есть отверстие с резьбой, видимо, для крепления на штатив (шаг резьбы оказался не тот, что надо, но на пару витков его удалось прикрутить винтиком нужного размера).

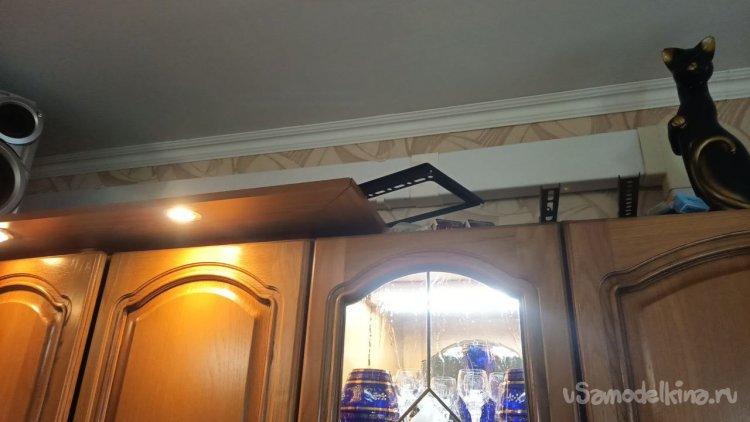

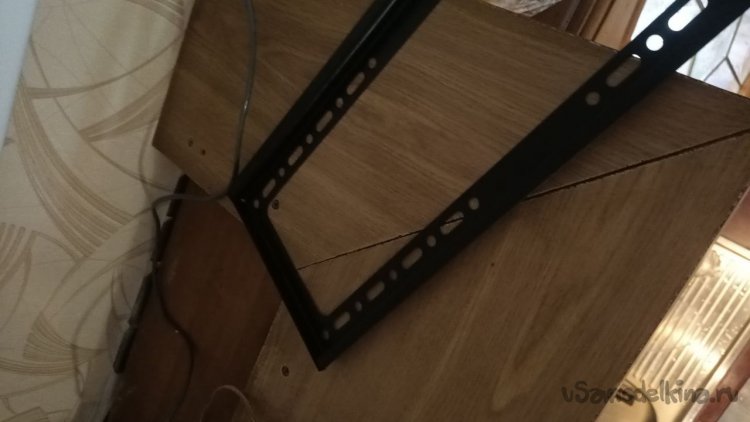

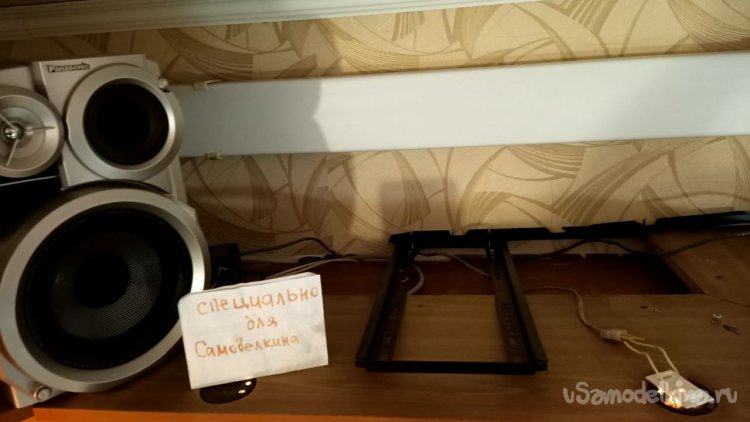

Дальше началось творчество. Прикручиваем рамку к кухне, проектор к рамке. Включаем, проводим юстировку проекции, вносим поправки в схему, снова проводим юстировку, включая поворот экрана, до тех пор, пока изображение не начинает радовать. Кстати, на проекторе есть и фокусировка, как на бинокле. После достижения нужного результата помечаем маркером нужные отверстия на навесе (их много осталось в процессе примерки), рядом складываем нужный комплект саморезов. Само собой, звуки при использовании изделия будут идти из акустики. Пришлось ещё закинуть удлинитель на фасад кухни, но это не очень большая проблема. Проект закончен, после применения, возможно, потребует доводки, но в целом ТЗ (техническое задание) жены выполнено, ничего не испорчено, и быстрое развёртывание кухонного кинотеатра обеспечено!
