В продолжение темы "модернизация культиватора".
Давно хотел, для посадки картофеля, нарезать гребни культиватором, но не мог придумать, как всё это осуществить. Хотя на, данный момент, был окучник заводского исполнения и отрезанные части от штатных грунт зацепов. Из них то и хотел сделать колёса для нарезки гребней т.к. штатные были довольно широкие для повторного движения между гребней. Для воплощения моей задумки мне потребовалось: электрическая дрель со свёрлами; шлиф машина с отрезным диском; электросварка; штангенциркуль; металлический лист.

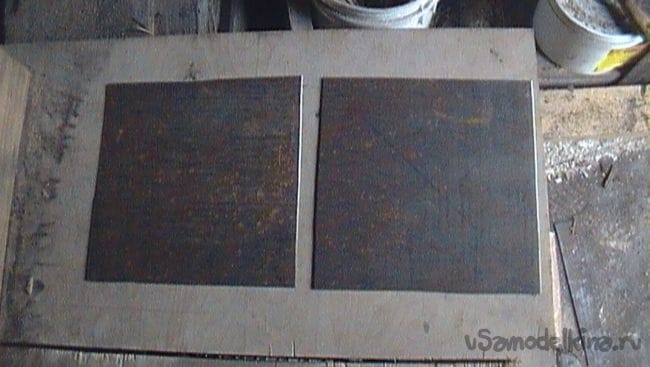

Из металлического листа вырезал 2 квадрата
Модернизация культиватора

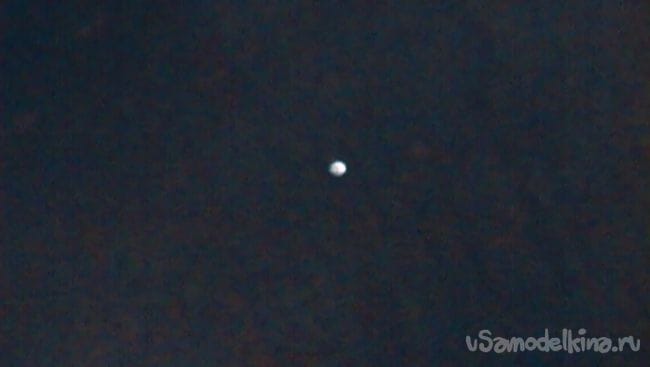

Разметил «центр» и просверлил отверстие 2 мм.
Модернизация культиватора

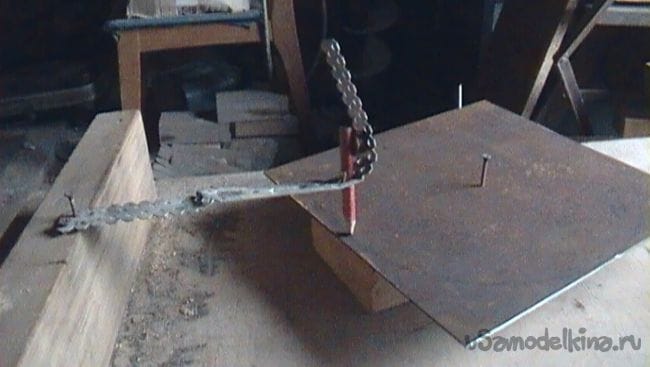

Для разметки круга придумал простое приспособление, состоящее из: карандаша; монтажного подвеса; 3 шурупов.
Модернизация культиватора

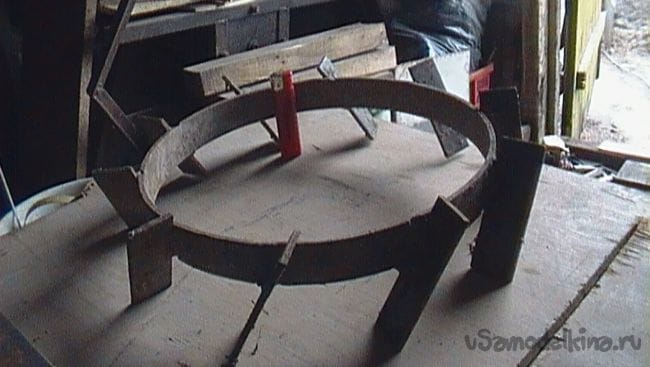

Вращая заготовку вокруг центра получил ровную черту, по которой вырезал круг. На отрезанную часть грунт зацепа
Модернизация культиватора

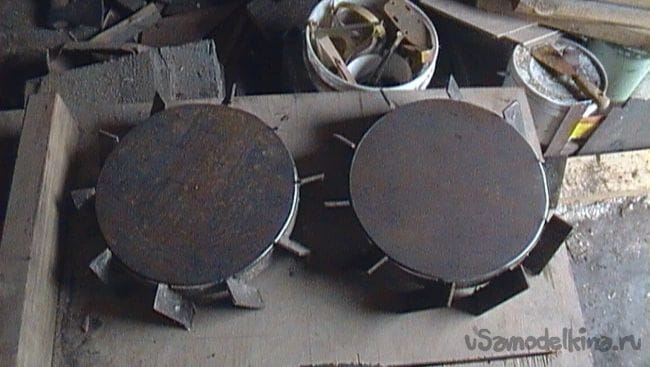

Положил полученную заготовку.
Модернизация культиватора
Модернизация культиватора

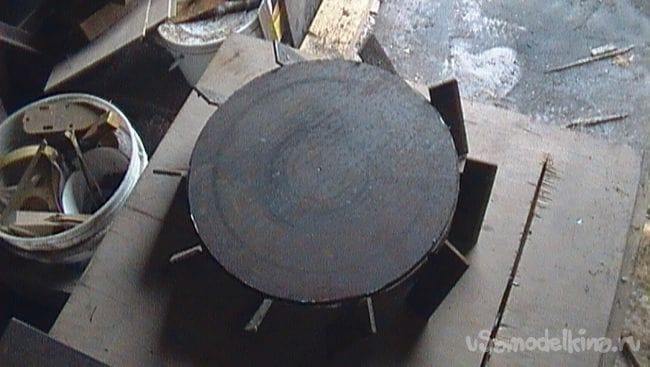

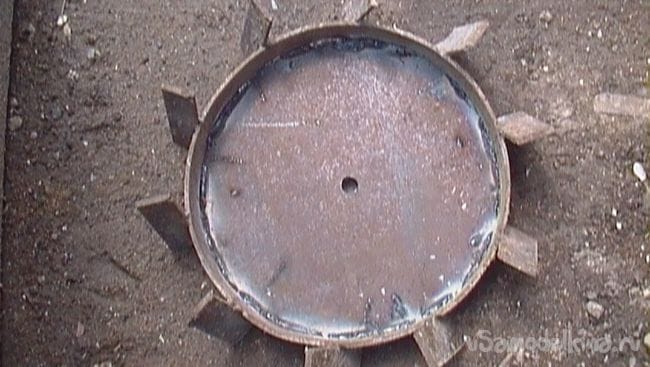

После определения центра с помощью штангенциркуля сварил обе детали.
Модернизация культиватора

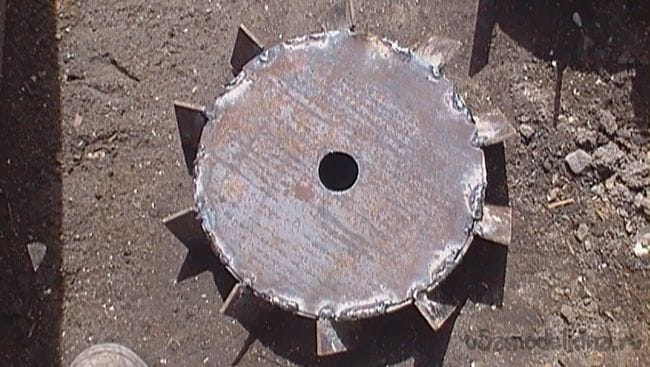

С одной и другой стороны.
Модернизация культиватора

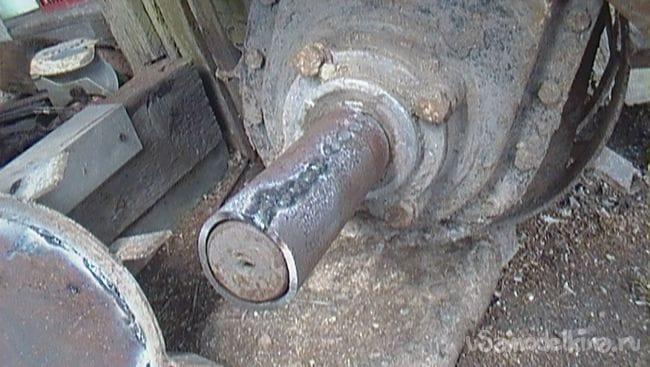

Для удержания колеса на оси культиватора изготовил 2 трубы.
Модернизация культиватора
Модернизация культиватора
Расточив центральное отверстие с помощью: шлиф машины и напильника
Модернизация культиватора

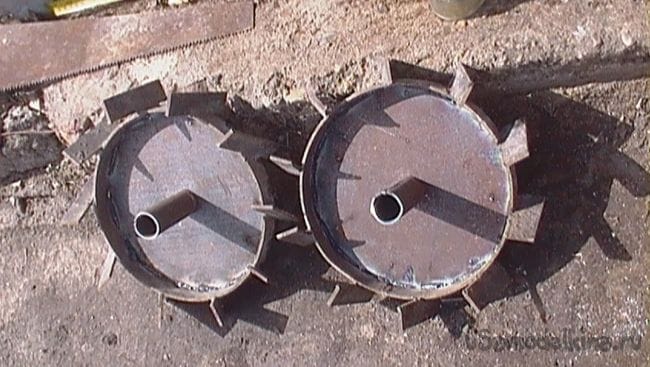

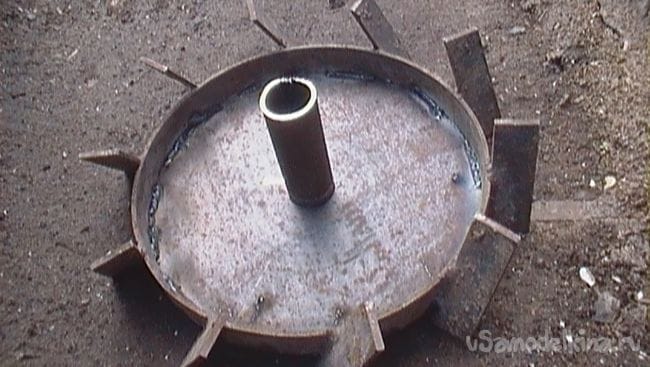

установил трубы в колёса
Модернизация культиватора
Модернизация культиватора
Модернизация культиватора

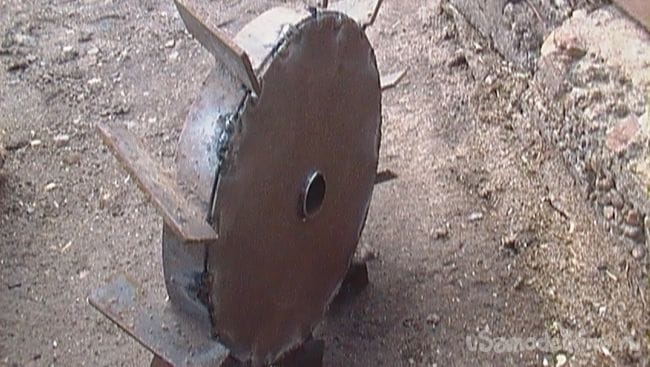

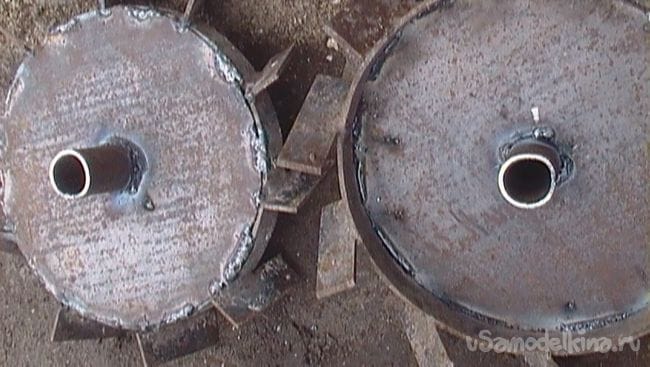

После регулировки глубины посадки колёс на ось культиватора и установки угла 90⁰ между колесом и трубой, для уменьшения биения, проварил обе детали с обеих сторон.
Модернизация культиватора

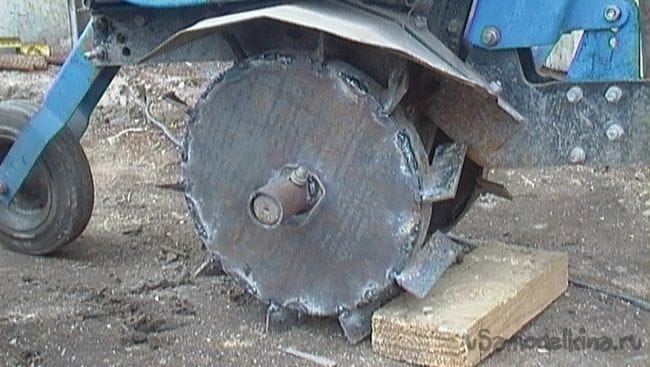

После сверления отверстий, для стопорного пальца, установил колёса на культиватор.
Модернизация культиватора
Получился хорош1ий результат.
Модернизация культиватора

Желаю всем успехов в изобретательстве.
Вопрос\тема автоматически публикуется в соц. сети сайта - следите и там за ответами:
Чтобы написать ответ необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.
4 комментария
  1. pogranec
    У меня два вопроса:
    Что значит "нарезать гребни"?
    Будет ли устойчив мотоблок при такой ширине колесной базы? Тем более на "Ниве" двигатель расположен высоко.
  2. Делаюсам
    Почему вы избрали такой способ выращивания картофеля? Вас привлек сам метод или у вас близко грунтовые воды (к примеру Ленинградская обл)?
    Каким образом вы заделываете клубни картофеля в гребень?
  3. Валерий
    Мы когда-то, в Ф/Х занимались выращиванием корня хрена - тоже в нарезаные гребни сажали...
    А картошку у нас многие так сажают, у кого сажалки нет. В гребни вручную закладывают.

    Кстати, видел даже участок с квадратно-гнездовым методом посадки...
    Вы, Делаюсам, застали его массовое внедрение?
    Але нови ностра алис!
  4. Делаюсам
    Цитата: Валерий
    Кстати, видел даже участок с квадратно-гнездовым методом посадки...
    Вы, Делаюсам, застали его массовое внедрение?

    Не самый плохой метод, особенно для культивации. Минус -плотность посадки.
