    Доработка цифрового мультиметра D831

    31-01-2017, 10:55 65 446 Электроника / Приспособления
    Добавлено 34 комментария

    Доброго времени суток уважаемые самоделкины! Я здесь новичок так, что не судите строго!

    Сегодня я вам покажу как я доработал цифровой мультиметр DT-831, также можно использовать эту доработку и для других моделей с питание от крона 9в.

    Суть доработки заключается в следующем: питать мультиметр от Li-Ion аккумулятора 3.7в, с функцией заряда и его индикацией! И так приступим.

    ШАГ ПЕРВЫЙ

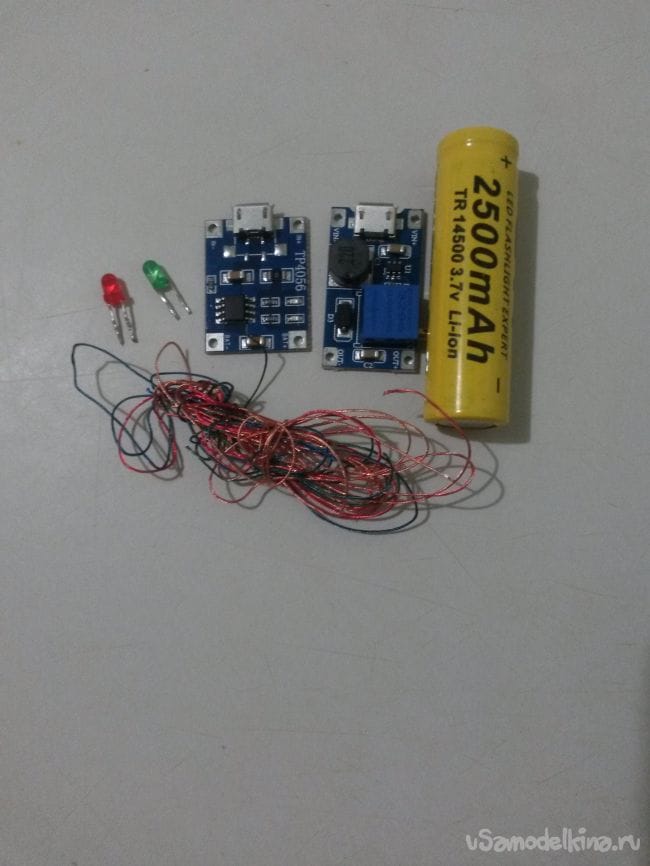

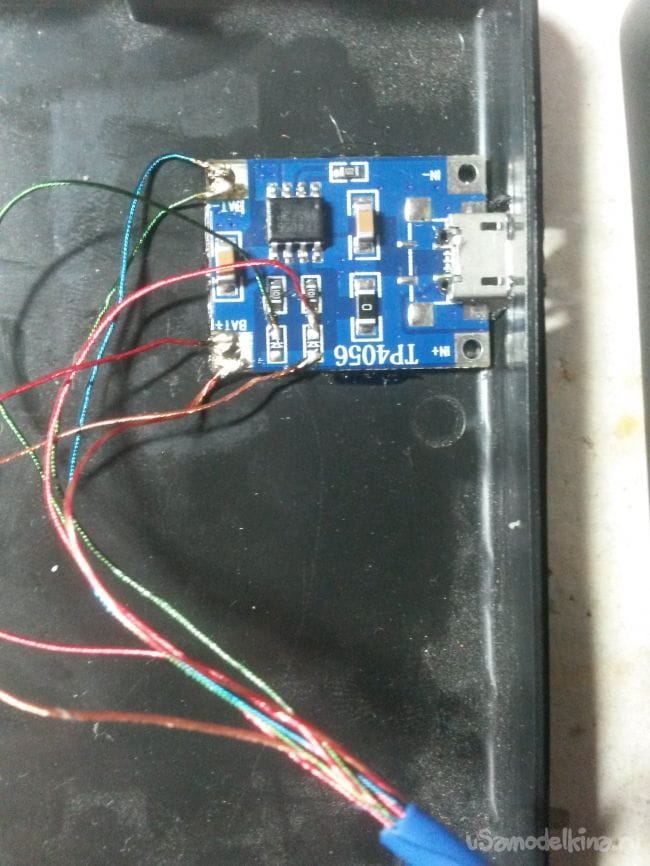

    Нам понадобится готовый модуль заряда 5в и током 2А ссылка на модуль на Aliexpress

    И готовый модуль DC-DC Повышающий преобразовать напржения с 2в-30в ссылка на модуль на Aliexpress

    Аккумулятор Li-Ion 3.7в с емкостью 2500 mAh можно и с большей или с меньшей емкостью, у меня в наличии был этот.

    Два светодиода [красный, зеленый], провода, паяльник, олово и канифоль.

    ШАГ ВТОРОЙ

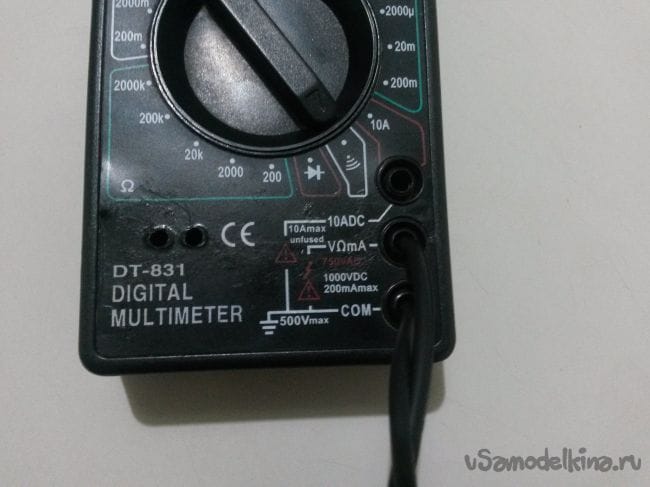

    Делаем два отверстия под светодиоды

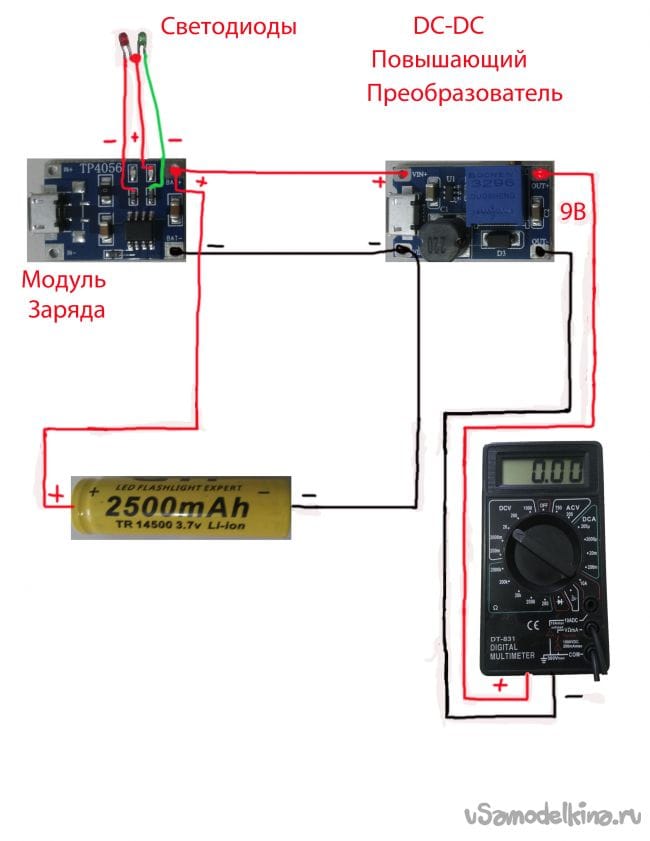

    Спаиваем все детали как показано на схеме

    Выставляем напряжение 9в на выходе повышающего преобразователя подстроечным резистором.

    ШАГ ТРЕТИЙ

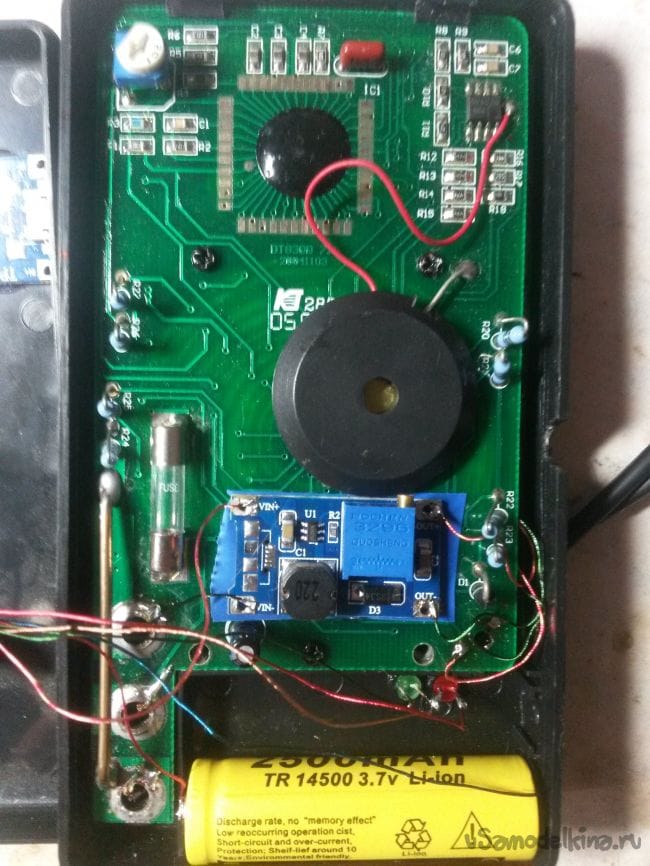

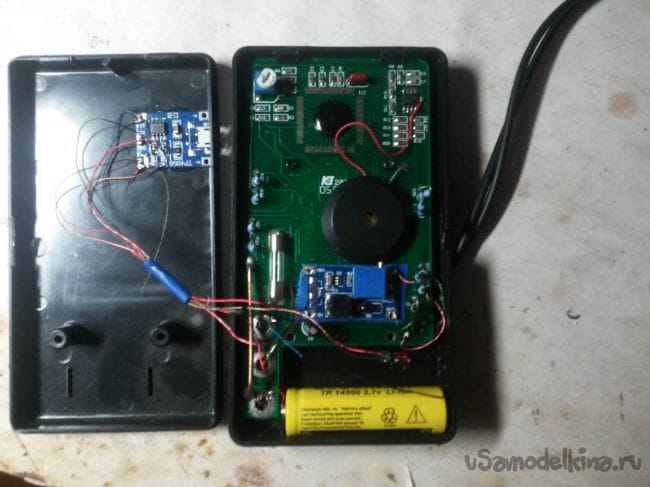

    Закрепляем все это дело термоклеем в нашем мультиметре в свободном месте, можете сделать как у меня на фото.




    ШАГ ЧЕТВЕРТЫЙ
    Как только клей высох можно собирать мультиметр и пользоваться, теперь можно забыть про батарею крона раз и на всегда.

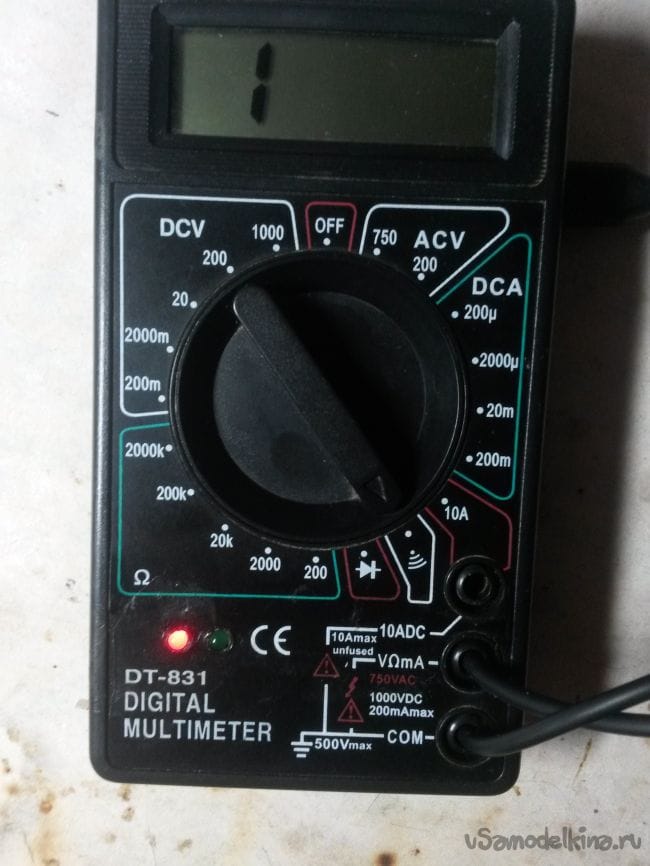

    Красный светодиод сигнализирует о зарядке аккумулятора

    Зеленый о том что аккумулятор заряжен

    Всем спасибо за внимание! До новых встреч!
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

    USB WiFi адаптер из старого планшета

    Усовершенствованная электронная сигарета из доступных компонентов
    6.5
    Идея
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    6.3
    Описание
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    6.6
    Исполнение
    • 1
    • 2
    • 3
    • 4
    • 5
    • 6
    • 7
    • 8
    • 9
    • 10
    Итоговая оценка: 6.46 из 10 (голосов: 8 / История оценок)
    61
    Добавлено 34 комментария

    Товары к самоделкам

    Реклама ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158

    Похожие самоделки

    Добавить комментарий

    34 комментария
    Гость BDFY #86081 0
    Ответить Цитировать Жалоба

    Сейчас продают кроны заряжающие, купил две и меняешь.
    Korolev #83723 0
    Ответить Цитировать Жалоба
    Гость Вася,
    Если вы работаете за столом

    А если не всегда за столом?  smile

    Сейчас на али продают кроны заряжающие так даже проще

    Реально использую. Главное как следует зафиксировать "крону", и точно разметить и прорезать паз в корпусе мультика, чтобы "втыкать" шнурок зарядки. yes
    Гость Вася #83714 0
    Ответить Цитировать Жалоба

    Сейчас на али продают кроны заряжающие так даже проще.
    Гость Вася #83713 0
    Ответить Цитировать Жалоба

    Если вы работаете за столом то можно просто взять блок питание на девять вольт или 12 вольт и через резист уменьшить до девятьи вольт.
    Гость Владислав #49875 0
    Ответить Цитировать Жалоба
    Вопрос новичка, где этот токозадающий резистор на плате стоит?
    roma-gagarin #13777 +2
    Ответить Цитировать Жалоба
    Я также столкнулся с такой проблемой как дорогие батарейки, и надо идти в магазин когда сядут батарейки. а тут раз подзарядил продолжил работать с тестером. только я сначала сделал две батарейки от телефона 900ma (последовательно) их хватало на 2-3 месяца . а потом мне попался от то-же литиевый на 7,4 вольта. тестеру хватает куда зря .а вот через преобразователь много теряется на повышение тока а не на тестер. поэтому и хватает на пять дней.
    Diodoff #11832 +10
    Ответить Цитировать Жалоба

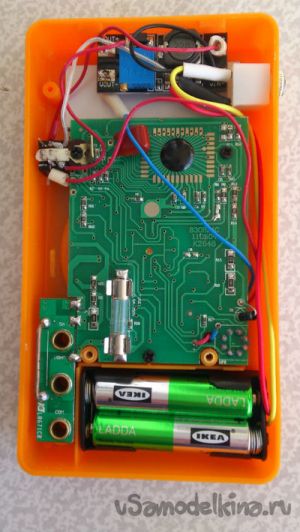

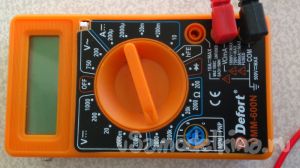

    Возможно,кому-то пригодится и мой вариант.Тоже не нравилась перспектива часто менять Крону,а под рукой были 2 мизинчиковых аккумулятора.И еще не хотелось каждый раз трещать переключателем,чтобы выключить мультиметр.Приобрел у китайцев MT 3608 DC-DC Step Up модуль.Микровыключатель разрывает плюсовые провода от батарей к преобразователю и от преобразователя к мультиметру,поэтому в перерывах батареи не разрядятся.Переделка не требует особой квалификации,и из английского достаточно знать In и Out.Всё вплотную встало на свои места,ничего не трясется.
    Валерий #11090 0
    Ответить Цитировать Жалоба
    Кстати, совсем не в тему, но хочу заострить опять о региональных отличиях....Помните, про трубы говорили? Сегодня спросил у профессионального сантехника (монтаник сантехники в БрестЖилСтрое)... Он ответил: "Ну раньше, в СССР конечно только по внутреннему в милиметрах трубы называли: "двадцатка", "тридцатьдвойка", "сороковка".... Это уже сейчас модно называть стало "дюймовками" и "трёхчетвертными"...

    Вот пожалуйста... Поэтому я тогда и удивился.... У вас там, наоборот, получается?
    Але нови ностра алис!
    Валерий #11089 0
    Ответить Цитировать Жалоба

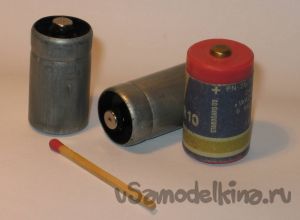

    Вот уж, в самом деле, всё по разному.... Впервые слышу про КБС-ки м ФБС-ки....))))). Вот то, что на фото, к примеру, у нас называли 373-тьи и 343-тьими... Сейчас их называют R20 и R14
    (под рукой сейчас такие только).
    А то, что Вы описываете - скорей всего, "триста тридцать вторые", или, как их сейчас называют, R10. У меня в детстве на такой был пистолет игрушечный, а в школьные годы - омметр.)))
    Сейчас у нас на такой машинки для стрижки "катушек" на одежде...
    Да, российского производства давно не видел... Но у нас тут польша в двух километрах....))))
    Але нови ностра алис!
    Иван_Похмельев #11087 +1
    Ответить Цитировать Жалоба
    ФБС-0,25 - элемент с очень маленьким током саморазряда, поэтому в тестерах они служили очень долго. Вот, нашёл аналог .
    Делаюсам #11083 +1
    Ответить Цитировать Жалоба

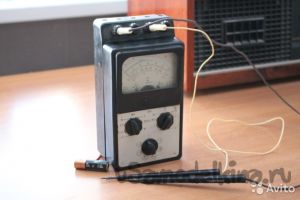

    Например в таком.
    Делаюсам #11082 0
    Ответить Цитировать Жалоба
    Цитата: Валерий
    А просветите малограмотного: ФБС - это что? Догадываюсь, что батарейка, (вряд ли вы про фундаментные блоки )))). А какая?
    У меня в юности была "Цэшка" на 3336, а нынешняя - на "шестёрках" (316-х, или АА, как их модно сейчас называть)

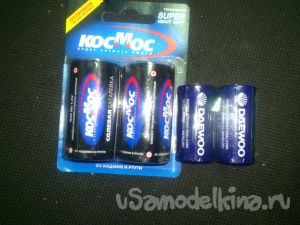

    yes Ну есть такие ФБС -ки, круглые батарейки по габаритам как бы половина элемента КБС-ки

    Стоят в приборах, у меня тоже есть такие приборы. Это действительно дефицит. Но в данном случае в моих приборах стоят КБС-ки тоже определенный дефицит. Это я немного увлекся.)))
    Валерий #11081 0
    Ответить Цитировать Жалоба
    А просветите малограмотного: ФБС - это что? Догадываюсь, что батарейка, (вряд ли вы про фундаментные блоки )))). А какая?
    У меня в юности была "Цэшка" на 3336, а нынешняя - на "шестёрках" (316-х, или АА, как их модно сейчас называть)
    Але нови ностра алис!
    Делаюсам #11075 0
    Ответить Цитировать Жалоба
    Цитата: Иван_Похмельев
    Одна засада - ФБС больше не производят, приходится другие элементы через прокладки-прижимы ставить.

    Я не знаю, но в моем провинциальном городке я покупаю ФБС -ки. заказываю и привозят (приятель работает в таком магазине, хозяин))). Хотя есть у меня переходник под ФБС -ку, 3 пальчика вставляете и вперед. Нет проблем. Вот в такой я их и "втыкаю". У меня их там АЖ две ФБС -ки.

    Зверь прибор, когда работает... mosking
    Иван_Похмельев #11071 +1
    Ответить Цитировать Жалоба
    Цитата: Roman2468
    аккумулятор жив и здоров

    Ёмкость его не замеряли после года издевательств?
    Иван_Похмельев #11070 +6
    Ответить Цитировать Жалоба
    Цитата: Делаюсам
    Я его считаю самым ненадежным и примитивным.

    Я аналогичным 830-м на работе пользовался несколько лет, только сверху привинтил мебельную магнитную защёлку (китайских неодимчиков тогда ещё не было): очень удобно лепить в любом месте на оборудовании. Для ремонтных целей особой точности не требуется, зато удобно: в карман сунул и пошёл. А надёжность - это да, тут как повезёт, но у меня был 1998 года выпуска, тогда он считался вполне пристойным по качеству. А стрелочным ТЛ-4М я дома пользуюсь больше 30 лет. Идеальный прибор с очень удобными шкалами, ничего не надо пересчитывать, можно и транзистор в первом приближении померить. Одна засада - ФБС больше не производят, приходится другие элементы через прокладки-прижимы ставить.
    Валерий #11068 +1
    Ответить Цитировать Жалоба

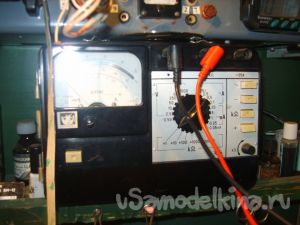

    Но мои "любимчики", "стрелочники".

    А вот тут у нас взгляды не сходятся..))))
    Точнее взгляды сходятся - я тоже признаю, что рядом со старой доброй "Цэшкой" ни один из современных рядом не стоял. (И есть такой в наличии. Ц- 43101. С таких и начинал когда-то, когда других и не бывало)))).
    Но вот сейчас мой "любимчик" - тот, что в жёлтой "галоше". (Их у меня два таких). Почему?...
    Да потому что электроника - "не моё"! Я в этом - дилетант, и от тестера мне нужен минимум - напряжение "постоянка-переменка"), сопротивление и (удобно) "звонилка"))). Ну, иногда сила тока (Амперы. Не "мили"). Точность "бытовая" меня тоже устраивает! А посему МНЕ удобней небольшой компактный и КРЕПКИЙ тестер, с которым удобно "полазить" по машине, к примеру. И ещё хорошо, чтоб "замораживать шкалу" умел на случай недоступных мест.
    ..А "Цэшка" - она для профессионалов.... Когда "работу приносят к ней", а не её к работе!))))
    Что до таких вот, как в теме - то тоже купил несколько штук (На Али) и положил в машины, чтоб в любой всегда был под рукой, когда понадобится спонтанно...
    Але нови ностра алис!
    Делаюсам #11060 0
    Ответить Цитировать Жалоба
    Парни, ну вы даете. Раздули тему, прибор того не стоит. Я его считаю самым ненадежным и примитивным. Самое то для "экскрементов".)))
    Реально все вы тут правы, но ваши претензии основываются на ваших теориях. Возможно и правильных.
    Цитата: Делаюсам
    Наверное это и удобно, надо проверять.

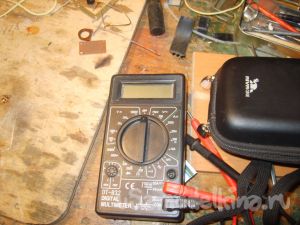

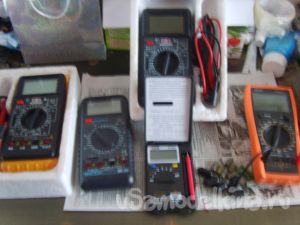

    Это не на базаре, это часть моих. Среди них нет "того", он им "не пара. Хотя тоже есть. Но мои "любимчики", "стрелочники". Фото давно, с мобильника. declare

    Иван_Похмельев #11057 -4
    Ответить Цитировать Жалоба
    Может быть, "специалист", поставивший "минус", объяснит причину? ;)
    Иван_Похмельев #11056 +1
    Ответить Цитировать Жалоба
    Повышающий преобразователь лучше было разместить на крышке, немного меньше наводок было бы на измерительную плату. Там же можно было и ещё дополнительный конденсатор на выход модуля запаять.
    Соберу всё в одном месте: ещё поставить выключатель в разрыв плюсового провода от модуля зарядки до модуля преобразования и перепаять токозадающий резистор на модуле зарядки.
    Иван_Похмельев #11055 0
    Ответить Цитировать Жалоба
    Цитата: Roman2468
    ... по поводу заряда аккумулятора 0,7 или 1А роли большой не сыграет,с аккумулятором ничего не произойдет,изменится только время заряда.
    Можете оставаться при своём ошибочном мнении. Пишу не для Вас, а для тех, кто надумает повторять.
    Иван_Похмельев #11053 +1
    Ответить Цитировать Жалоба
    Заряжать надо током не более 1C, у Вас ток заряда больше.
    Валерий #11049 +9
    Ответить Цитировать Жалоба
    В таких тестерах меня лично, батарейка не напрягала. (Выключать не забываю)))). Меня напрягали корпуса!!! Уж больно они у них слабенькие! Чуть упал - всё, уже не всё светится...

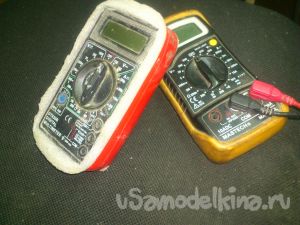

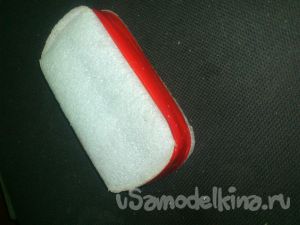

    А посему я доработал его по другому - из вспененного полиэтилена сделал ему "галошу" наподобии резиновой, которыми комплектуются более дорогие его собратья!

    Вот такая доработка существенно продлевает его жизнь....
    .... А если ещё вместо красной изоленты замотать СИНЕЙ (!!!) - он будет вечным! smiles
    Але нови ностра алис!
    Roman2468 #11048 Автор +1
    Ответить Цитировать Жалоба
    Извиняюсь за опечатку не 2А а 1 А,а по поводу заряда аккумулятора 0,7 или 1А роли большой не сыграет,с аккумулятором ничего не произойдет,изменится только время заряда.Уже как год пользуюсь этим зарядным модулем аккумулятор жив и здоров!
    Иван_Похмельев #11047 +5
    Ответить Цитировать Жалоба
    Цитата: Roman2468
    Это не проблема, час и аккумулятор заряжен,

    В самый неподходящий момент Вас это и подведёт.
    Иван_Похмельев #11046 +1
    Ответить Цитировать Жалоба
    модуль заряда 5в и током 2А
    - по ссылке не 2 А, а стандартные 1 А.
    Кроме того, надо перепаять токозадающий резистор, потому что для 14500 1 А - это много, надо не больше 0,7 А.
    Иван_Похмельев #11045 -4
    Ответить Цитировать Жалоба
    Паять оловом - плохо! Надо использовать припой.
    Roman2468 #11044 Автор +2
    Ответить Цитировать Жалоба
    Это не проблема, час и аккумулятор заряжен, его хватает на 3-4 дня,лучше чем покупать крону каждый раз когда она сядет!
    Иван_Похмельев #11043 +5
    Ответить Цитировать Жалоба
    Аккумулятор будет бесполезно разряжаться, когда прибор не работает.
