В данной статье будет подробное описание постройки небольшого и легкого биплана из доступных материалов. Данная модель идеально подходит для небольших площадок и для пилотов с небольшим опытом - как в постройке модели, так и в управлении ей.

За основу взяты эти чертежи в формате PDF. Их надо распечатать на листах А4 и склеить вместе по линиям.

chertezh.rar [619.28 Kb] (скачиваний: 172)

Материалы:
- Подложка под ламинат
- Потолочная плитка
- Деревянные линейки
- Стальная проволока
- Велосипедные спицы
- Тонкая фанера
- Бамбуковые шпажки
- Нитки
- Термоусадка

Инструменты:
- Резак
- Ножницы
- Металлическая линейка
- Угольник
- Лобзик
- Маркер для дисков
- Клей ПВА
- Потолочный клей
- Эпоксидка-пятиминутка
- Скотч разноцветный

Электроника:
Мотор
Регулятор
Сервоприводы
Цанга
Пропеллеры (или на 8 дюймов)
Фиксаторы тяг
Аккумуляторы (для медленных полетов можно 2S)
Аппаратура (или любая другая от 4 каналов и выше)

Шаг 1. Вырезание деталей.

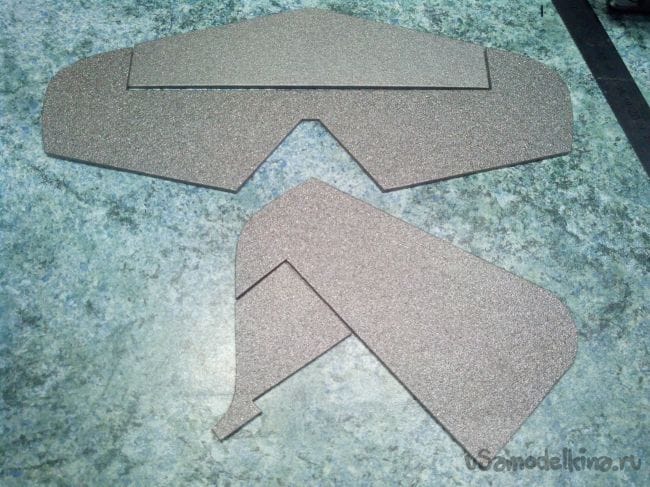

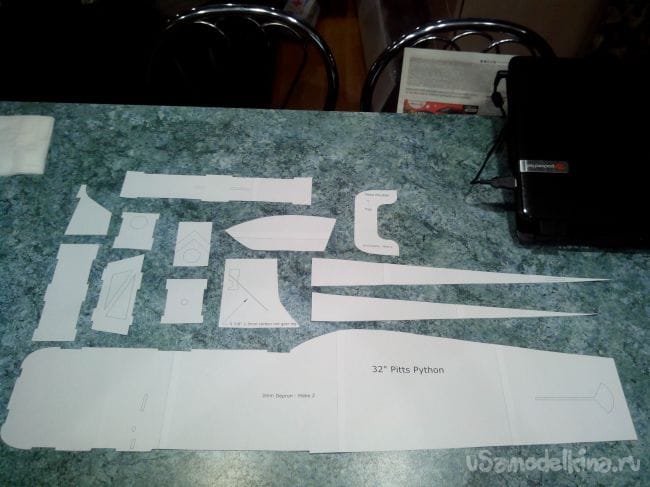

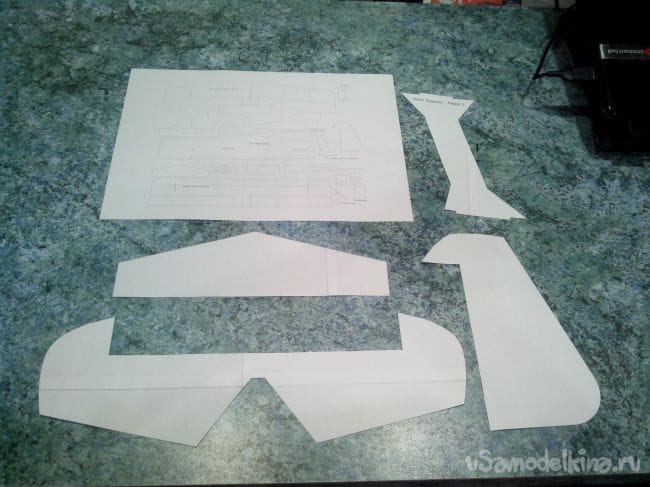

Вырезаем из склеенного чертежа шаблоны частей фюзеляжа и хвостового оперения.
Биплан Pitts Python из потолочки и подложки под ламинат
Биплан Pitts Python из потолочки и подложки под ламинат
Биплан Pitts Python из потолочки и подложки под ламинат

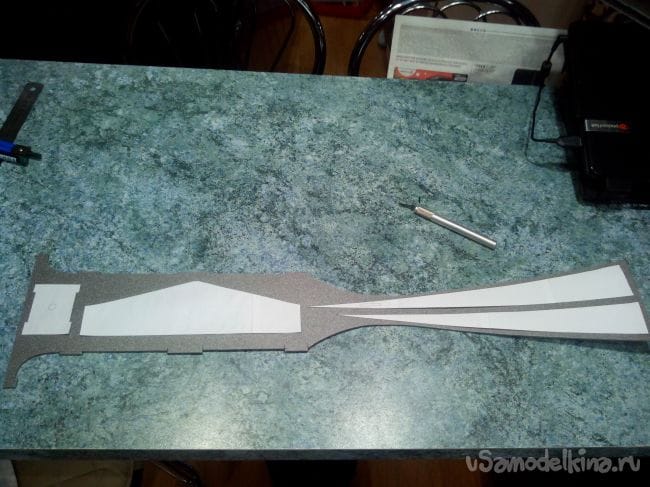

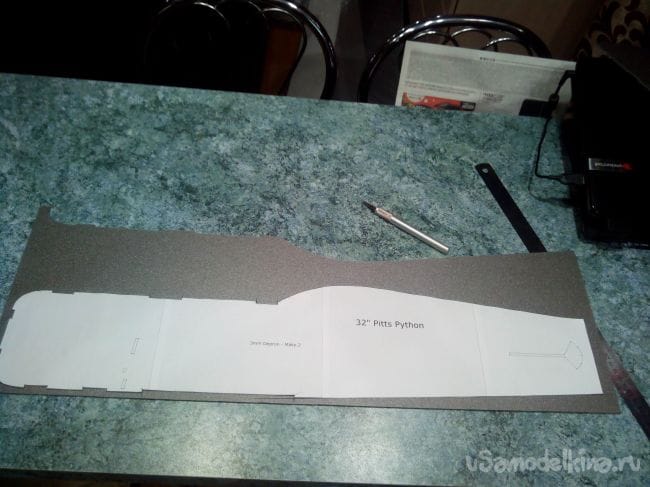

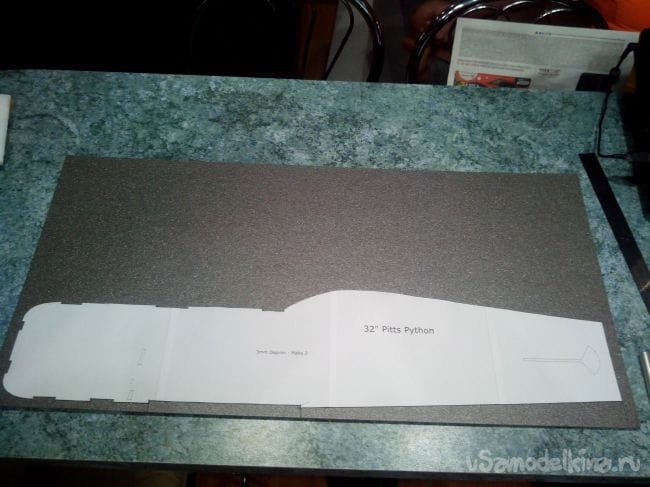

Переносим это все на подложку под ламинат. При ее отсутствии можно использовать и потолочку, но нужно будет внести небольшие изменения в чертежи (сделать шире пазы, например).
Биплан Pitts Python из потолочки и подложки под ламинат
Биплан Pitts Python из потолочки и подложки под ламинат

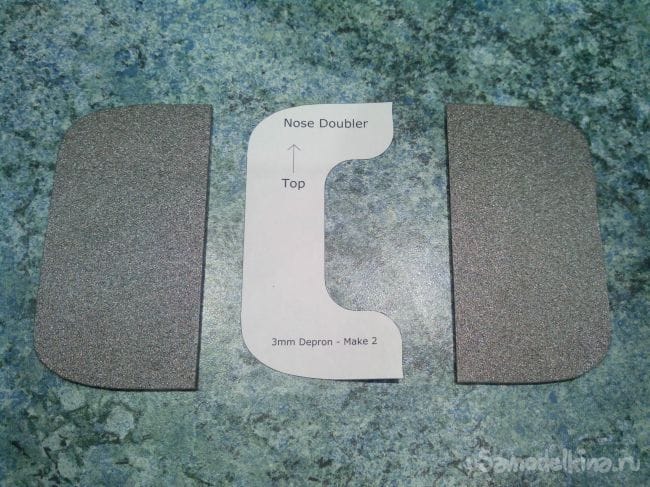

Чтобы бумажные шаблоны меньше смещались, их можно намазать с обратной стороны клеем-карандашом - он не оставляет следов после убирания шаблона.
Биплан Pitts Python из потолочки и подложки под ламинат

Пазы под детали удобней всего отмечать шилом прямо сквозь чертеж.
Биплан Pitts Python из потолочки и подложки под ламинат

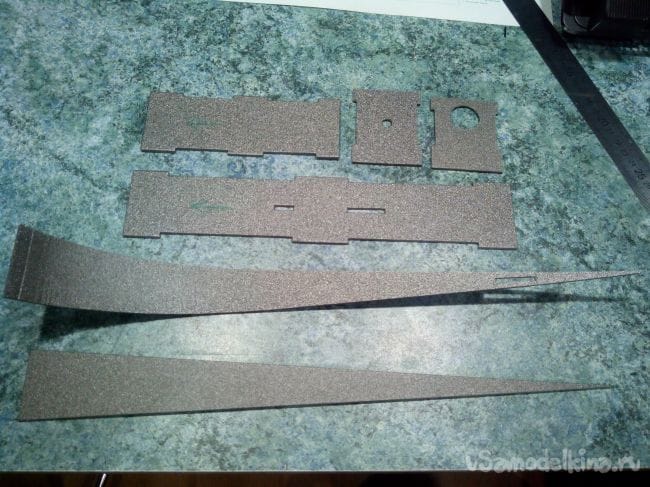

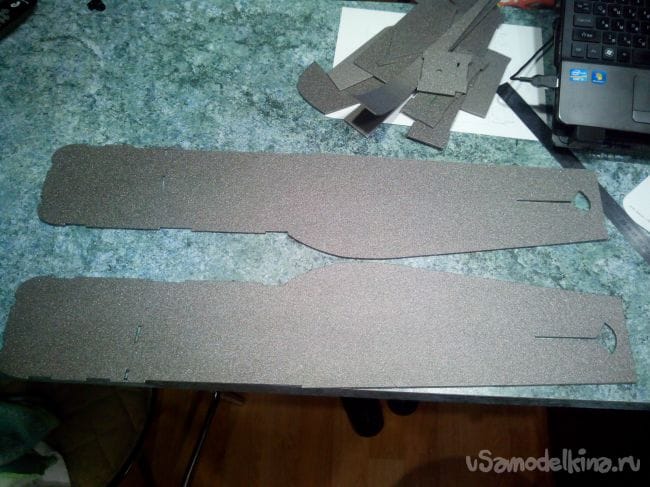

Все парные детали (носовые усиления, боковины фюзеляжа, распорки) кладем вместе попарно и обрабатываем наждачкой для полной симметричности.
Биплан Pitts Python из потолочки и подложки под ламинат

Биплан Pitts Python из потолочки и подложки под ламинат

Биплан Pitts Python из потолочки и подложки под ламинат
Биплан Pitts Python из потолочки и подложки под ламинат

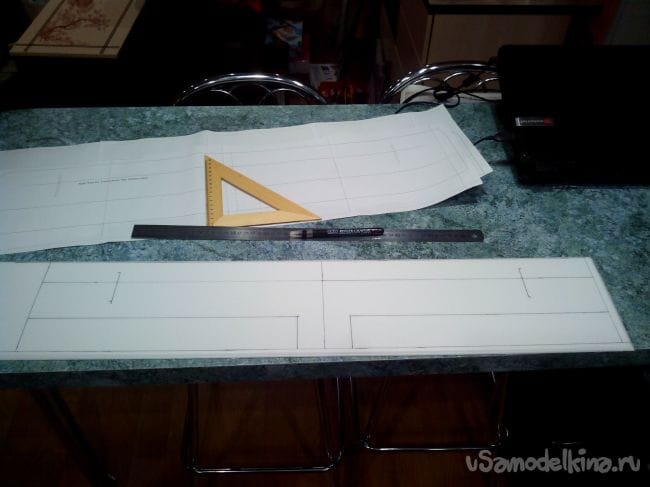

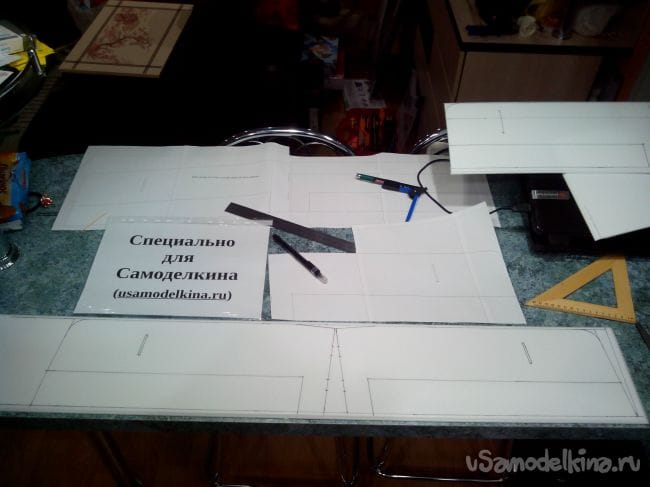

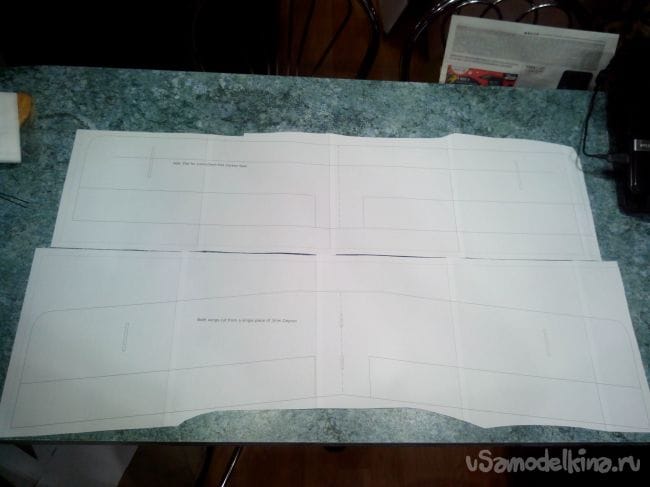

Крылья расчерчиваем прямо на листе потолочки с помощью угольника и линейки, используя размеры с чертежа - так будет точней.
Биплан Pitts Python из потолочки и подложки под ламинат
Биплан Pitts Python из потолочки и подложки под ламинат

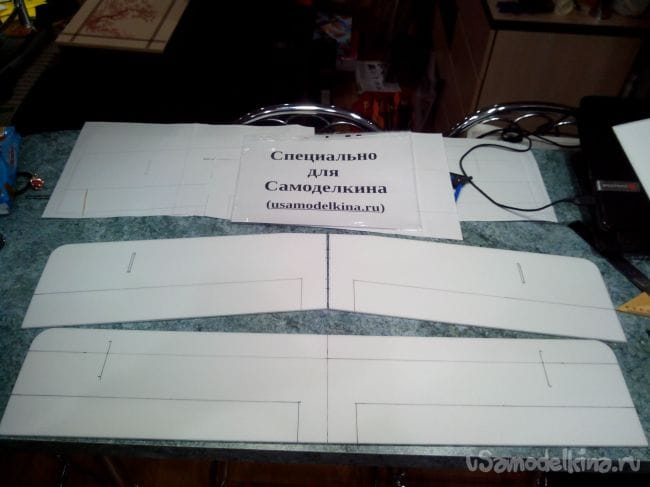

Вырезаем крылья. Скругленные углы удобно делать по небольшому стакану или крышке.
Биплан Pitts Python из потолочки и подложки под ламинат

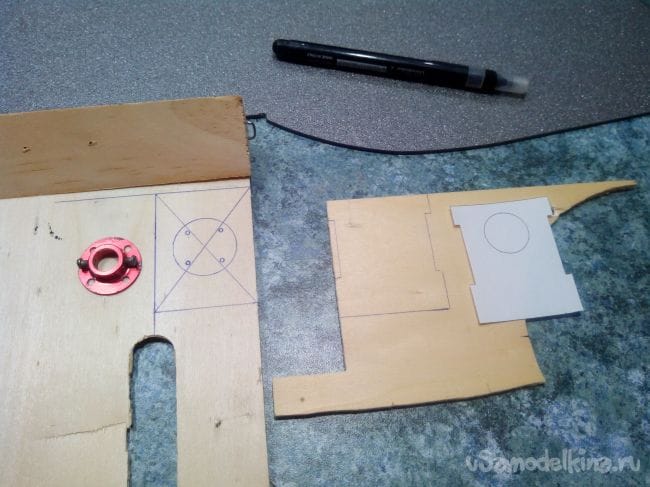

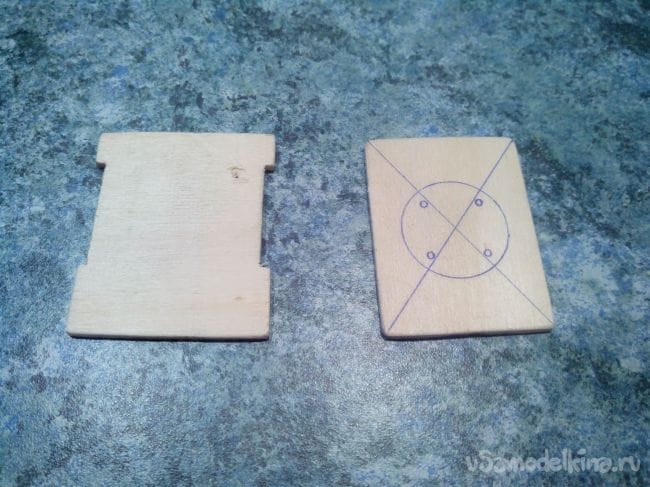

Мотораму и шпангоут под шасси выпиливаем из фанеры.
Биплан Pitts Python из потолочки и подложки под ламинат
Биплан Pitts Python из потолочки и подложки под ламинат

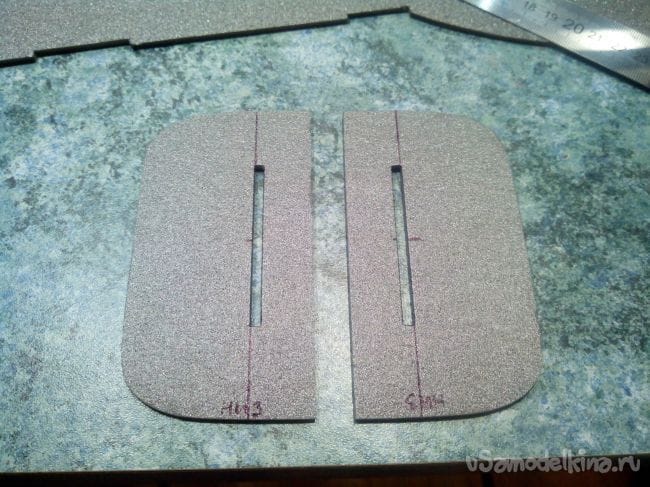

В накладках-усилениях носовой части вырезаем щели для моторамы.
Биплан Pitts Python из потолочки и подложки под ламинат

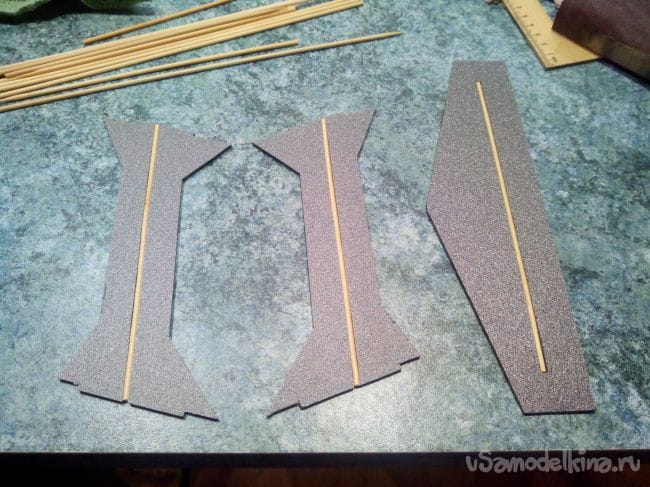

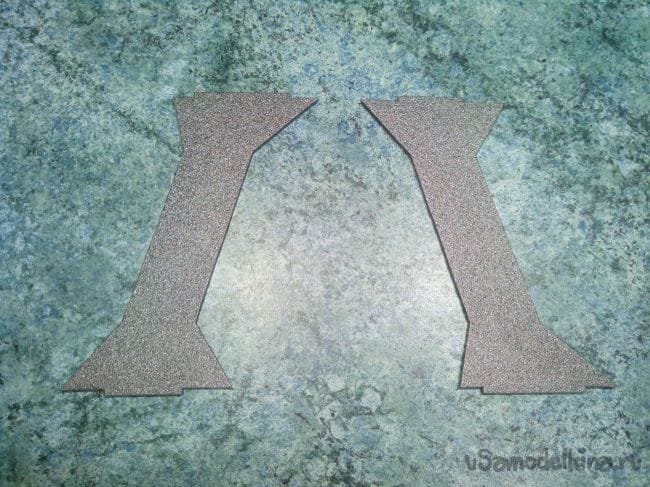

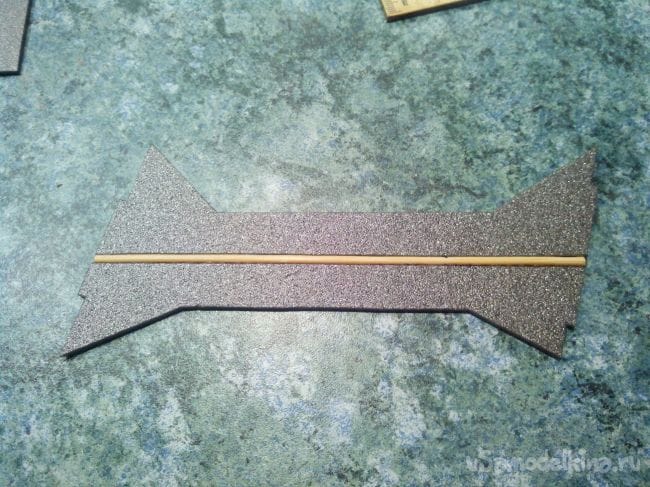

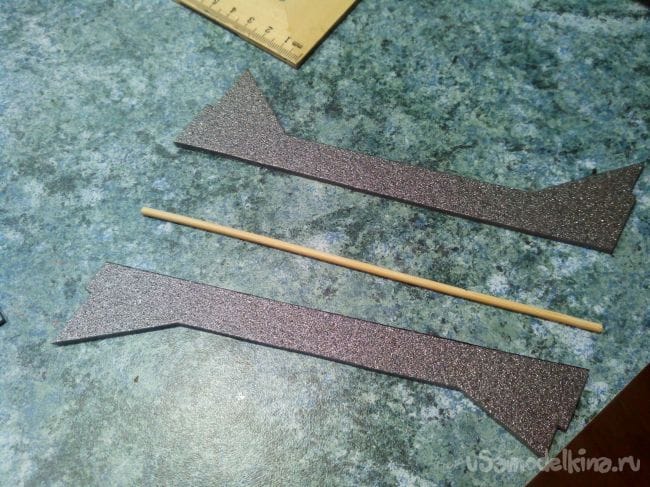

Из распорок крыльев вырезаем в средней части небольшую полоску и вклеиваем бамбуковую шпажку потолочным клеем
Биплан Pitts Python из потолочки и подложки под ламинат
Биплан Pitts Python из потолочки и подложки под ламинат

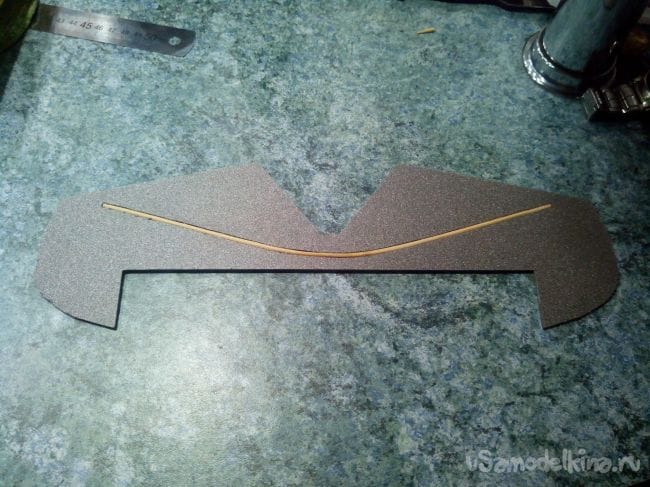

В стабилизаторе так же вырезаем щель и вклеиваем в нее бамбуковую шпажку.
Биплан Pitts Python из потолочки и подложки под ламинат

Еще одну бамбучину сгибаем над утюгом или зажигалкой, по ней же чертим и вырезаем щель в руле высоты и вклеиваем.
Биплан Pitts Python из потолочки и подложки под ламинат

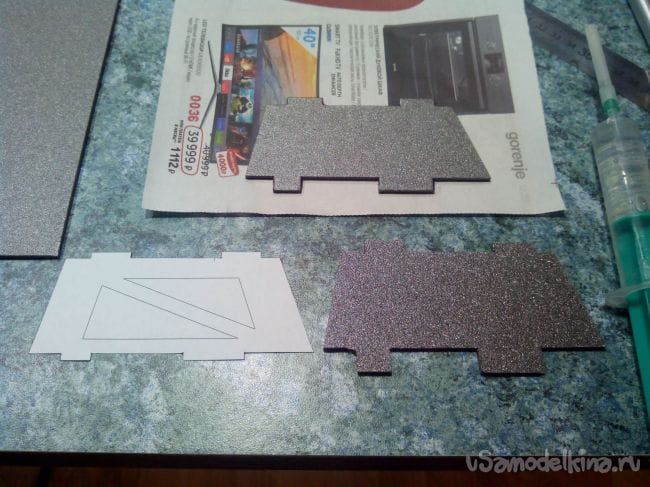

Пилон под верхнее крыло склеиваем из двух слоев подложки.
Биплан Pitts Python из потолочки и подложки под ламинат

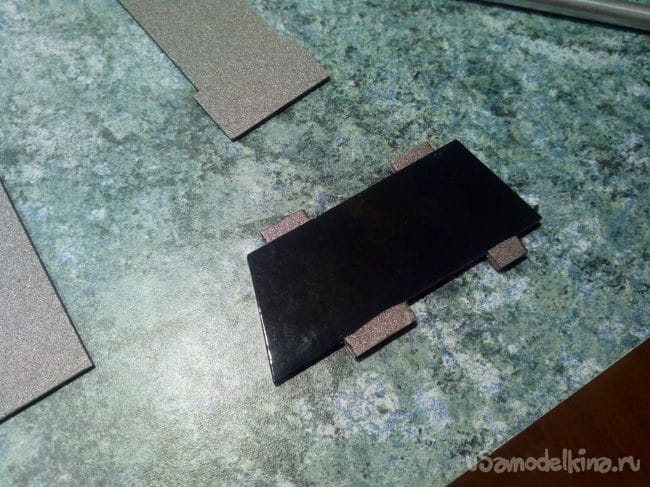

И обклеиваем его скотчем
Биплан Pitts Python из потолочки и подложки под ламинат

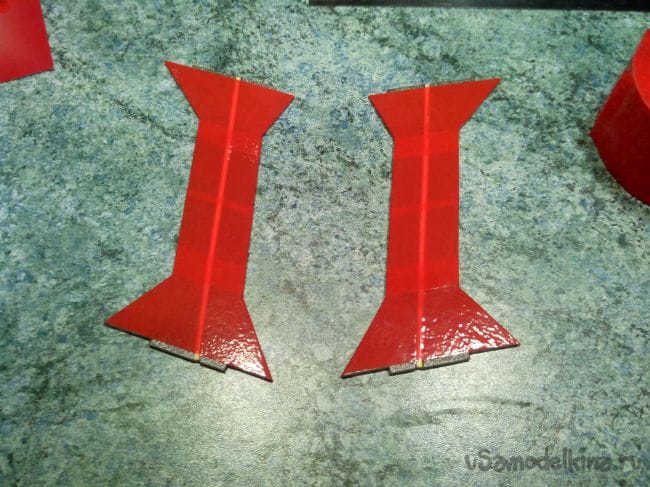

Так же можно сразу обклеить скотчем и распорки
Биплан Pitts Python из потолочки и подложки под ламинат


Шаг 2. Склеивание фюзеляжа.

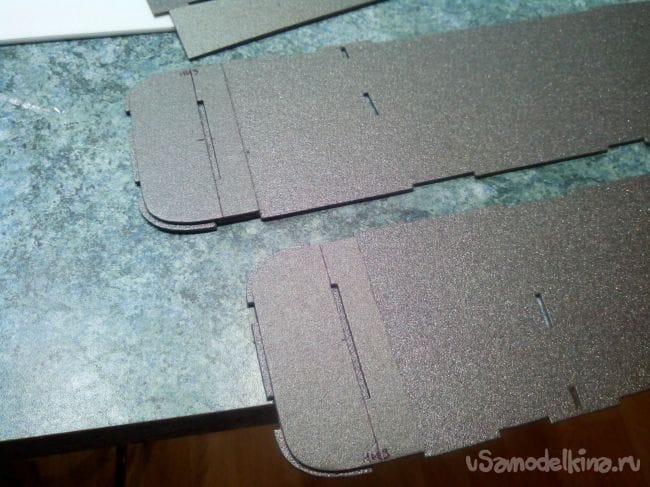

Приклеиваем усиление носовой части к боковинам фюзеляжа (изнутри)
Биплан Pitts Python из потолочки и подложки под ламинат

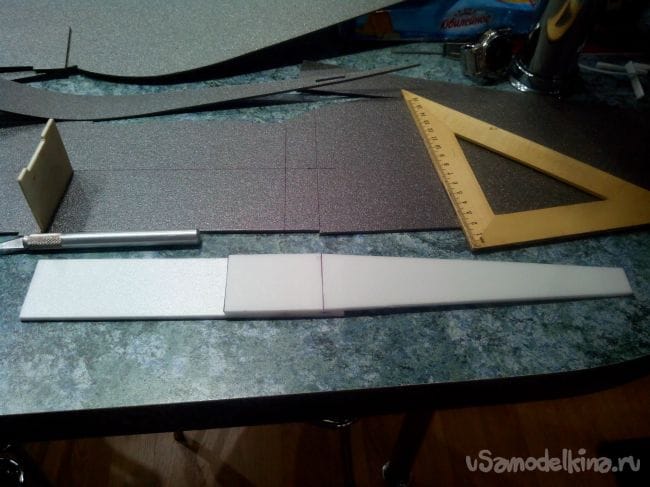

Вырезаем дополнительную деталь для крепления хвостовых сервоприводов (ее нет на чертежах, а потому прикидываем по месту).
Биплан Pitts Python из потолочки и подложки под ламинат

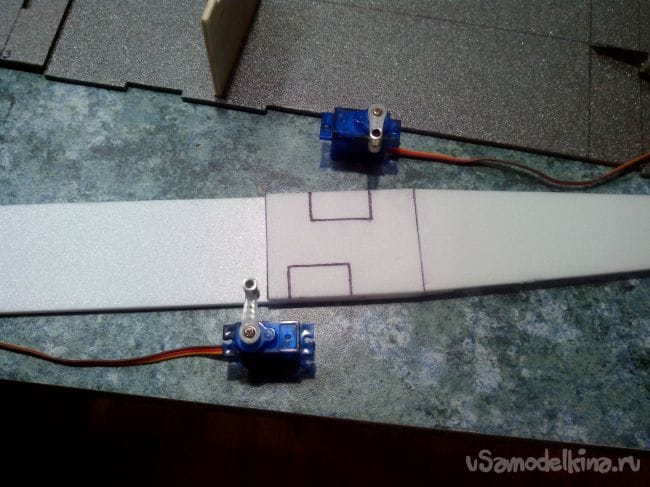

Отмечаем места сервоприводов.
Биплан Pitts Python из потолочки и подложки под ламинат

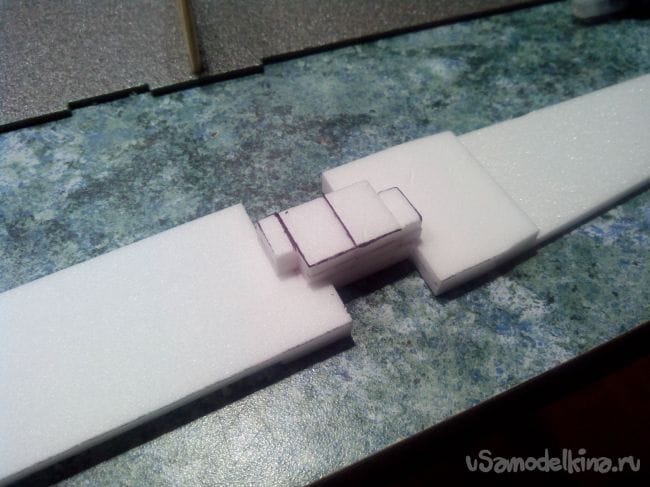

Вырезаем отверстия, а вырезанные части приклеиваем между ними, чтобы сервоприводы были плотнее зажаты.
Биплан Pitts Python из потолочки и подложки под ламинат

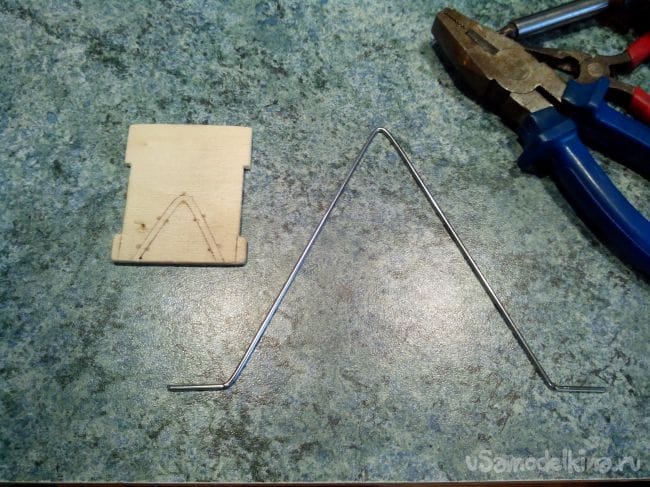

Из велосипедной спицы выгибаем стойку шасси и отмечаем ее местоположение на шпангоуте.
Биплан Pitts Python из потолочки и подложки под ламинат

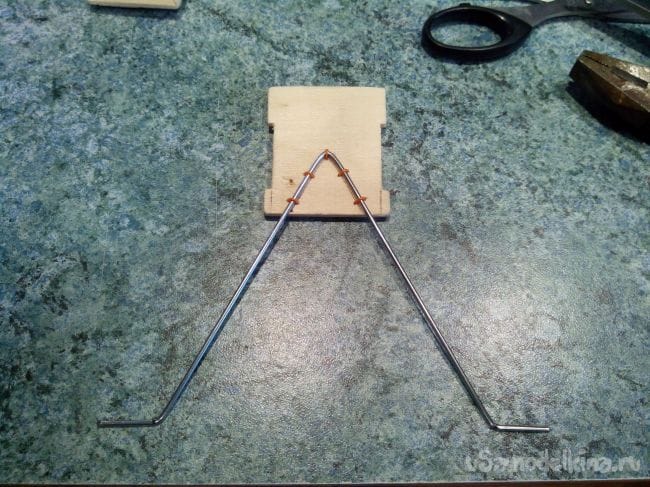

Стойку прикручиваем к шпангоуту тонкой проволокой через заранее просверленные отверстия и заливаем эпоксидкой.
Биплан Pitts Python из потолочки и подложки под ламинат

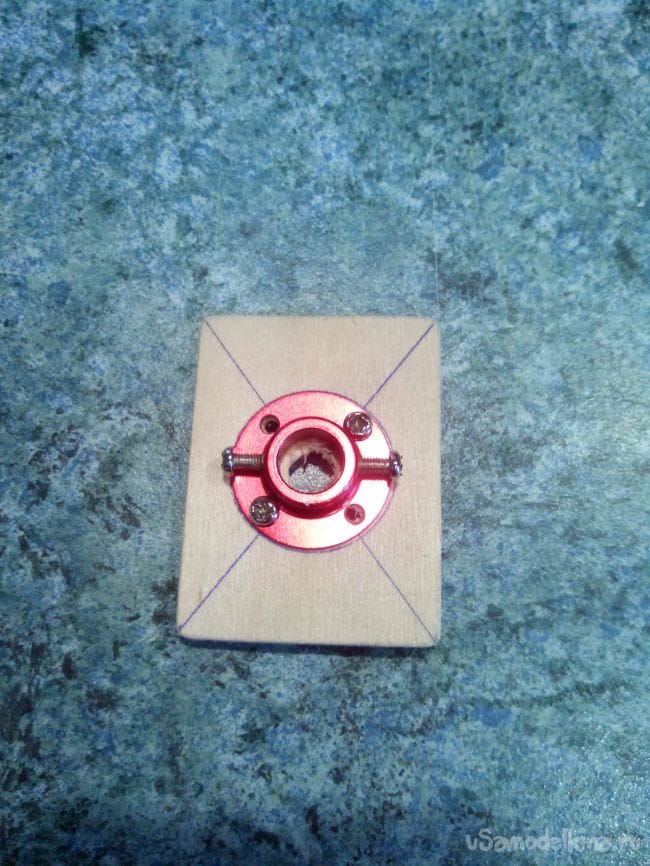

Прикручиваем основание двигателя к мотораме двумя болтиками, а гайки на обратной стороне так же заливаем эпоксидкой.
Биплан Pitts Python из потолочки и подложки под ламинат

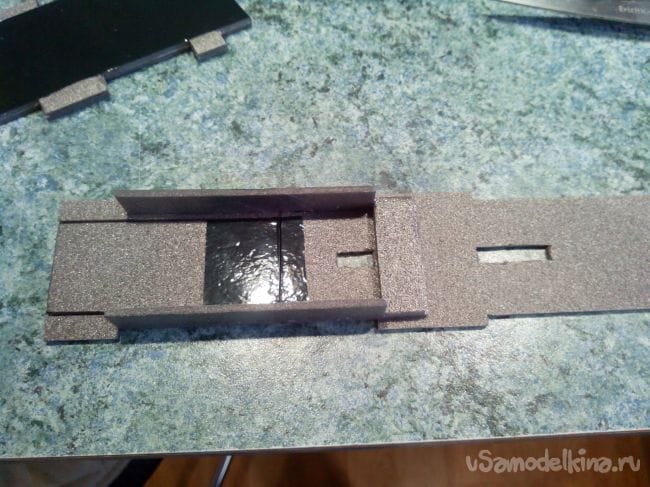

В верхней носовой части фюзеляжа вырезаем крышку лючка и приклеиваем из подложки полоски усиления.
Биплан Pitts Python из потолочки и подложки под ламинат

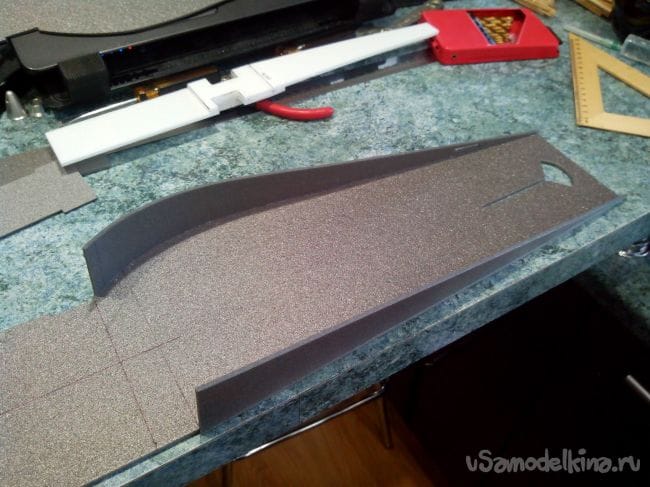

Приклеиваем к одной половинке фюзеляжа верх и низ хвостовой части.
Биплан Pitts Python из потолочки и подложки под ламинат

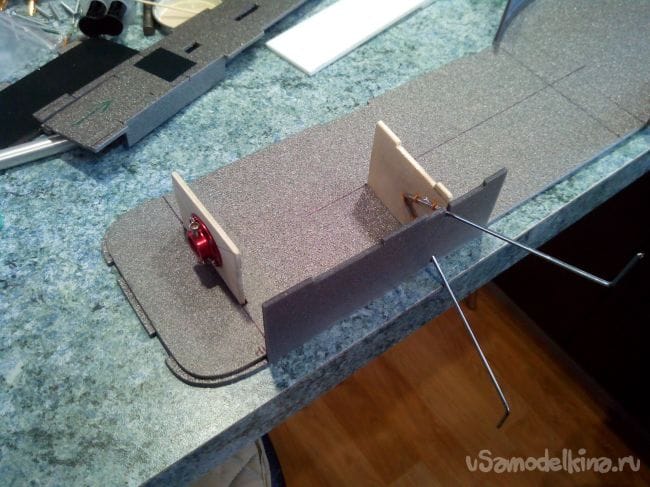

Приклеиваем мотораму, шпангоут с шасси и низ носовой части.
Биплан Pitts Python из потолочки и подложки под ламинат

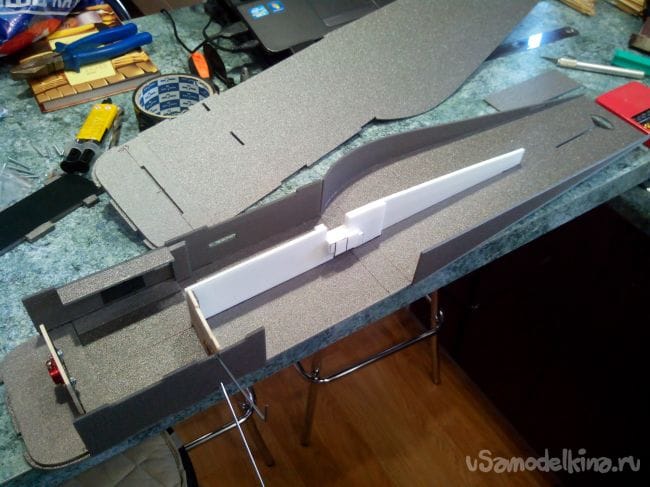

Приклеиваем дополнительную деталь под сервоприводы хвоста и верхнюю носовую часть.
Биплан Pitts Python из потолочки и подложки под ламинат

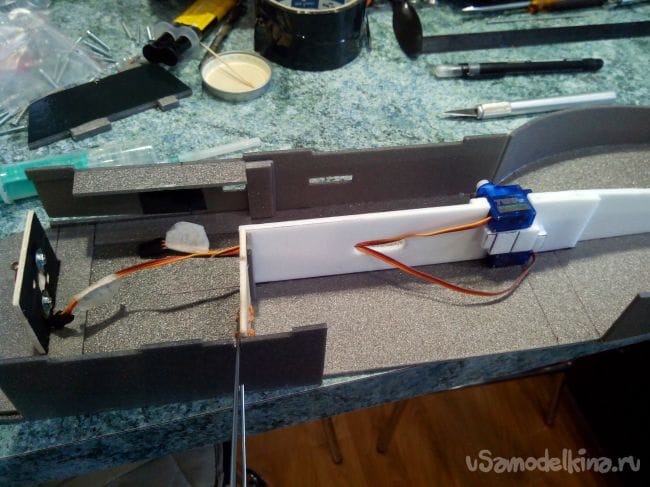

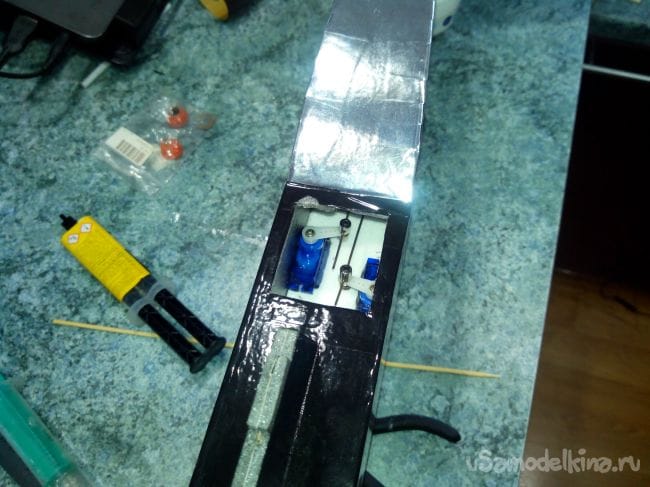

Вклеиваем на термоклей хвостовые сервоприводы, вырезаем небольшое отверстие под провода и протягиваем их в носовую часть. Сами провода лучше прихватить каплей термоклея, чтобы не упрыгали внутрь. Кроме того, очень рекомендую на данном этапе вклеить вертикальную перегородку, которая будет отделять сервоприводы от носового отсека. Это нужно для того, чтобы аккумулятор в полете не съезжал к сервоприводам.
Биплан Pitts Python из потолочки и подложки под ламинат

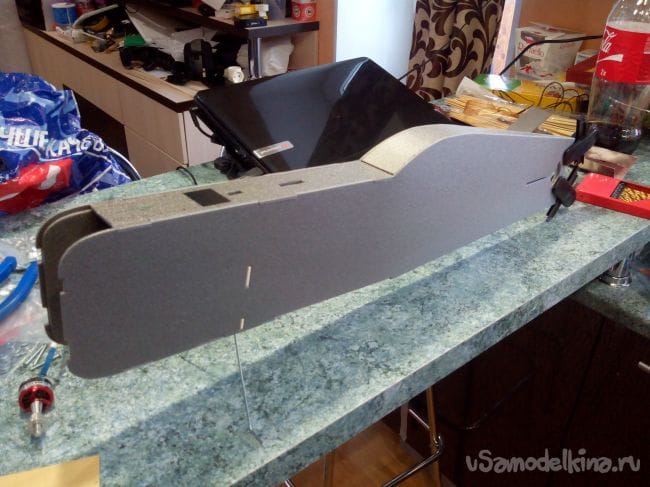

Приклеиваем вторую боковину фюзеляжа.
Биплан Pitts Python из потолочки и подложки под ламинат

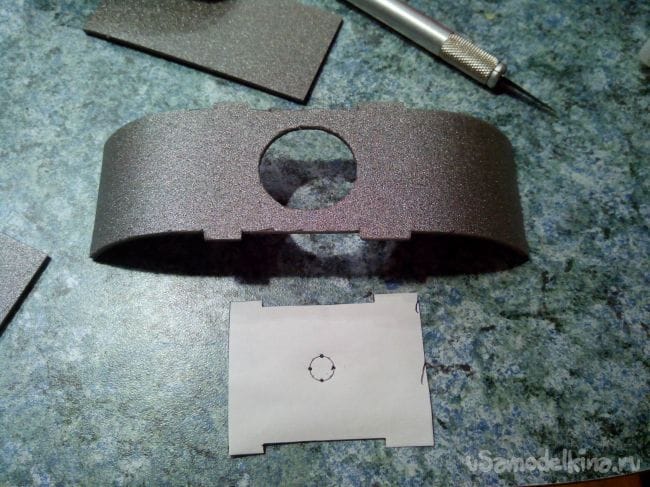

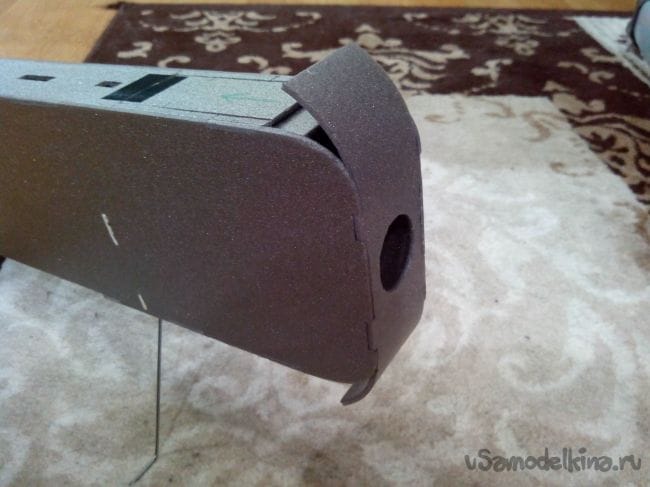

Одну из деталей носовой части немного переделываем, удлинив ее, а заодно и увеличив отверстие под двигатель.
Биплан Pitts Python из потолочки и подложки под ламинат

Приклеиваем ее к носовой части.
Биплан Pitts Python из потолочки и подложки под ламинат

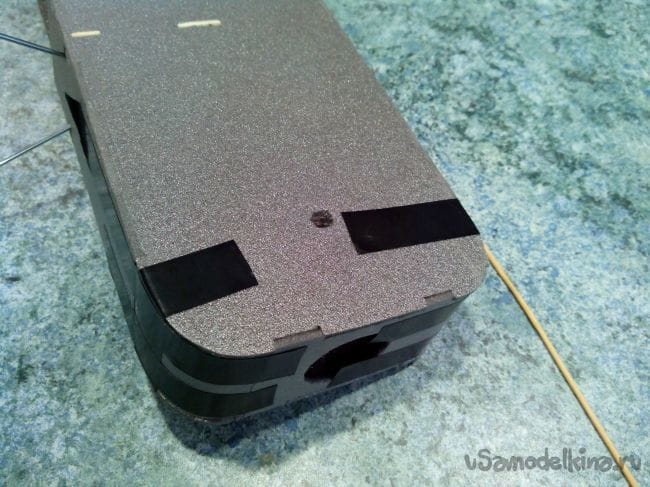

И фиксируем изолентой. Пока сохнет клей, вырезаем технические отверстия, через которые отверткой будет прикручиваться двигатель к основанию.
Биплан Pitts Python из потолочки и подложки под ламинат

После высыхания клея шкурим готовый фюзеляж.
Биплан Pitts Python из потолочки и подложки под ламинат


Шаг 3. Склеивание крыльев.

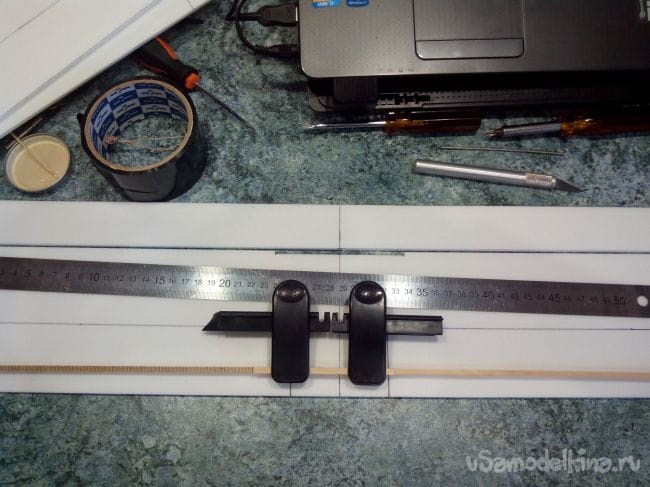

Вырезаем в нижнем крыле щель под лонжерон. Сам лонжерон склеиваем из двух реек сечением 4х2 мм (на два крыла достаточно распустить одну деревянную линейку 50 см).
Биплан Pitts Python из потолочки и подложки под ламинат

Вклеиваем лонжерон на потолочный клей.
Биплан Pitts Python из потолочки и подложки под ламинат

Склеиваем половинки верхнего крыла.
Биплан Pitts Python из потолочки и подложки под ламинат

Над утюгом сгибаем бамбуковую шпажку.
Биплан Pitts Python из потолочки и подложки под ламинат

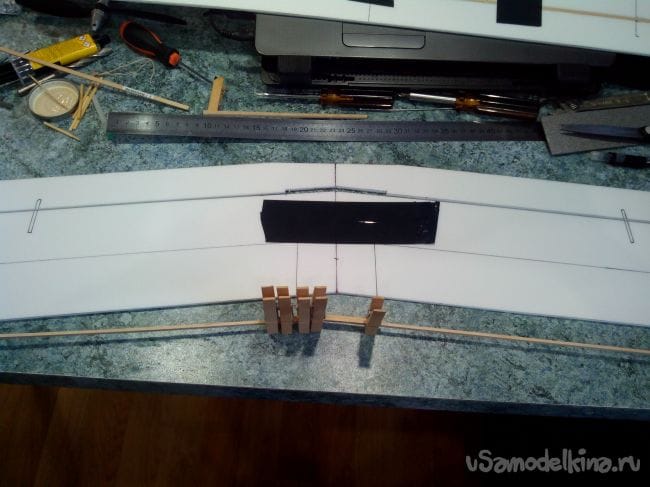

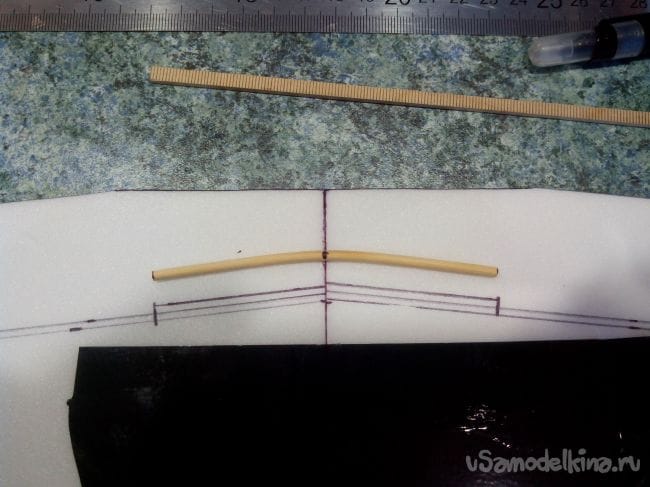

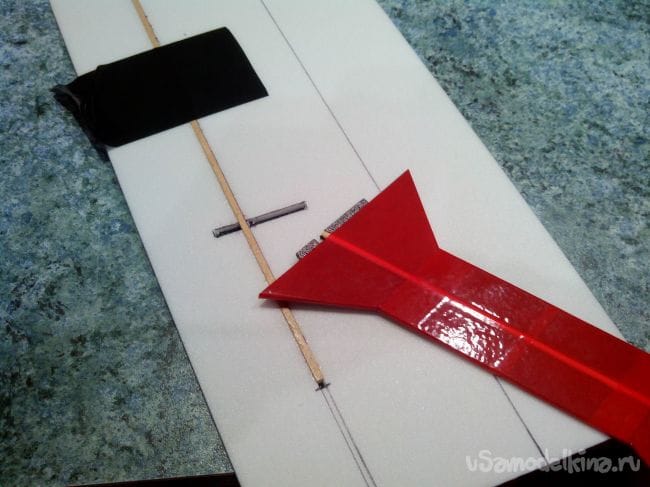

Склеиваем лонжерон верхнего крыла и вырезаем под него щель.
Биплан Pitts Python из потолочки и подложки под ламинат

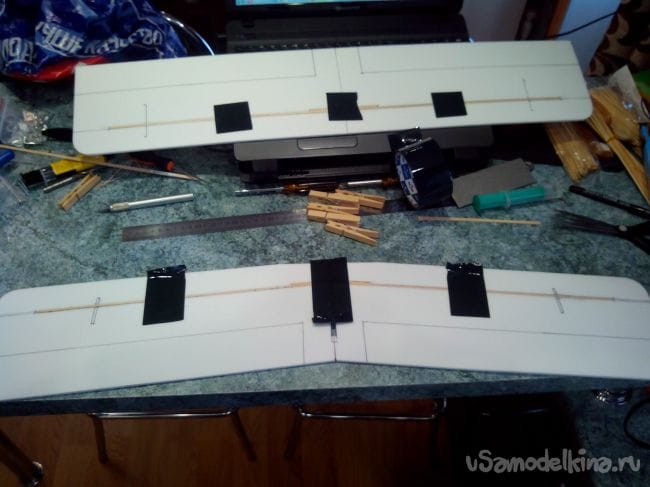

Фиксируем лонжероны полосками скотча с двух сторон, чтобы меньше выгибало крылья.
Биплан Pitts Python из потолочки и подложки под ламинат

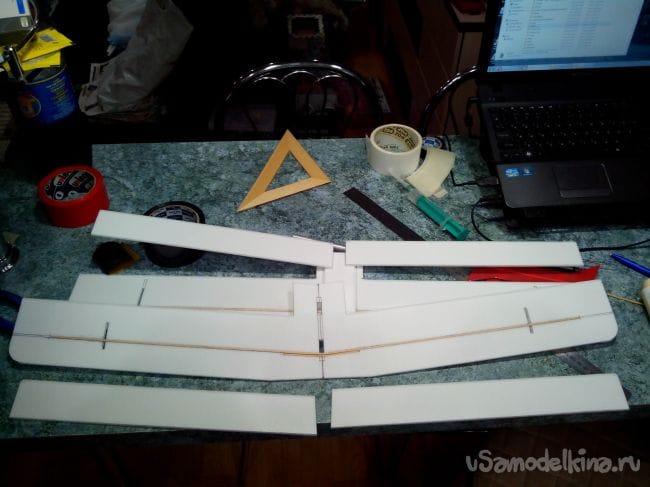

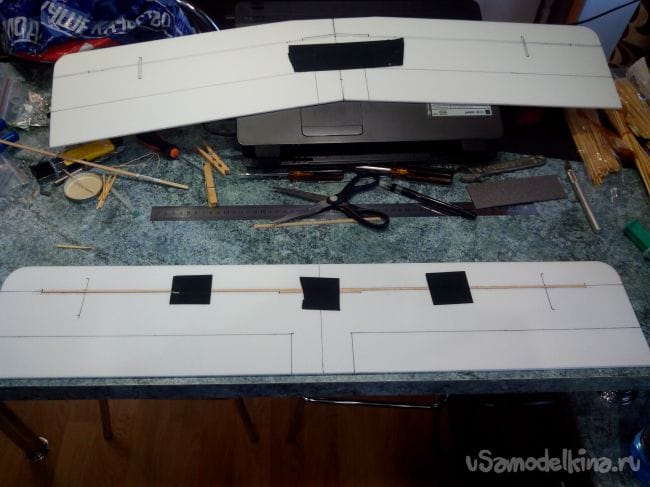

После высыхания клея вырезаем в крыльях щели для вертикальных распорок.
Биплан Pitts Python из потолочки и подложки под ламинат
Биплан Pitts Python из потолочки и подложки под ламинат

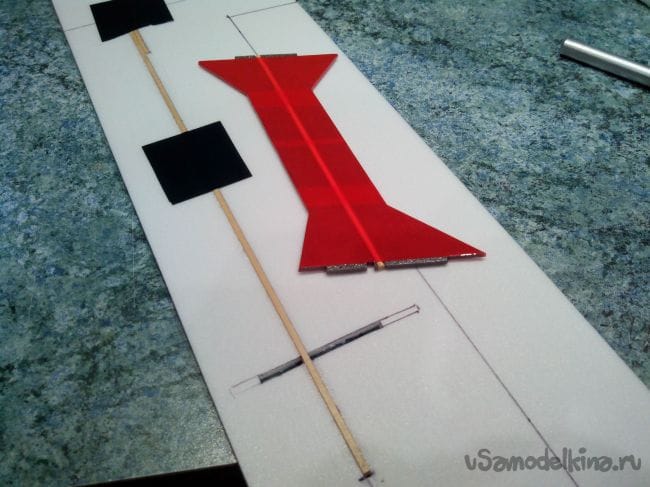

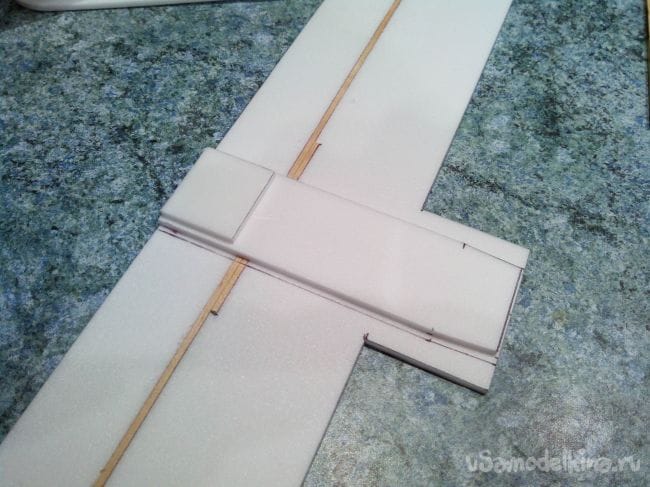

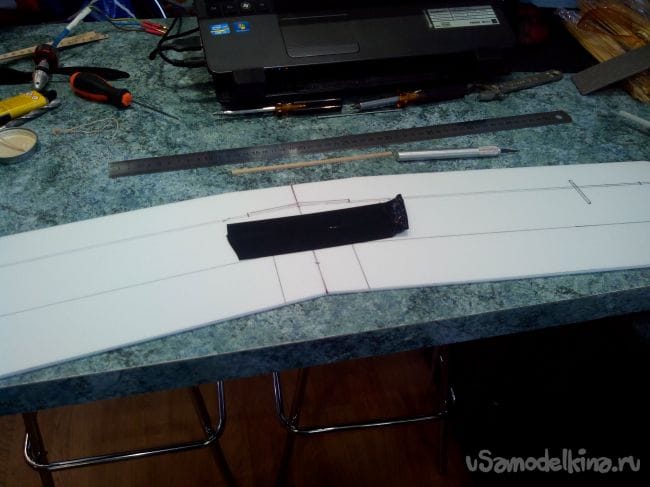

Нижнее крыло усиливаем в центральной части полоской потолочки и добавляем еще один кусочек в носовой части – усиление для сервопривода элеронов.
Биплан Pitts Python из потолочки и подложки под ламинат

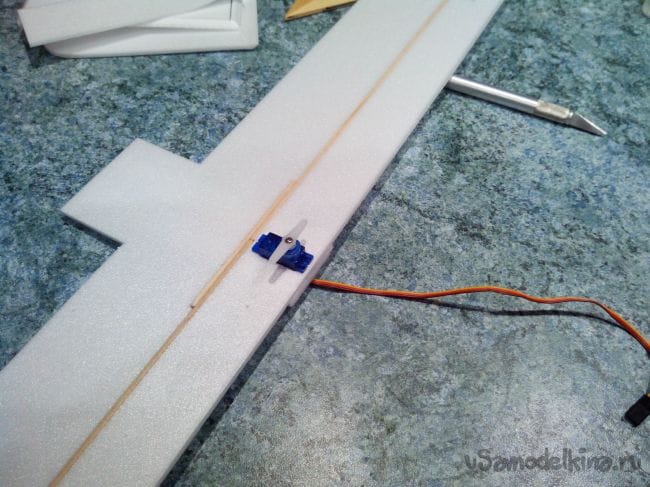

Примеряем сервопривод.
Биплан Pitts Python из потолочки и подложки под ламинат

Вырезаем элероны и сошкуриваем стыки элеронов и крыльев под углом в 45 градусов.
Биплан Pitts Python из потолочки и подложки под ламинат


Шаг 4. Обклеивание скотчем.

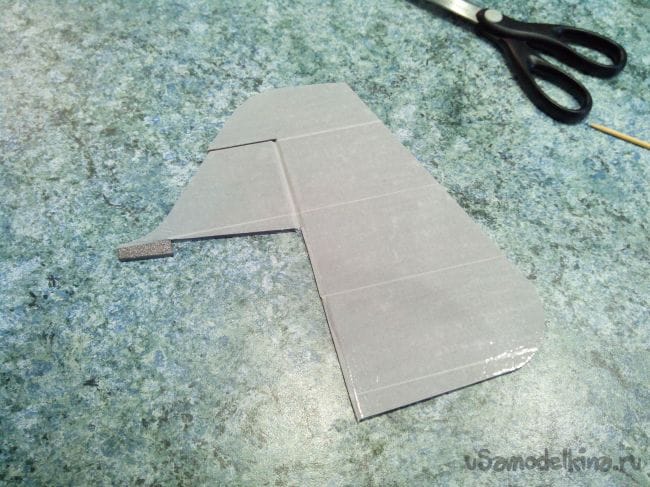

Начнем с хвостового оперения. Обклеиваем киль и руль направления белым скотчем. Он же будет петлей руля направления.
Биплан Pitts Python из потолочки и подложки под ламинат

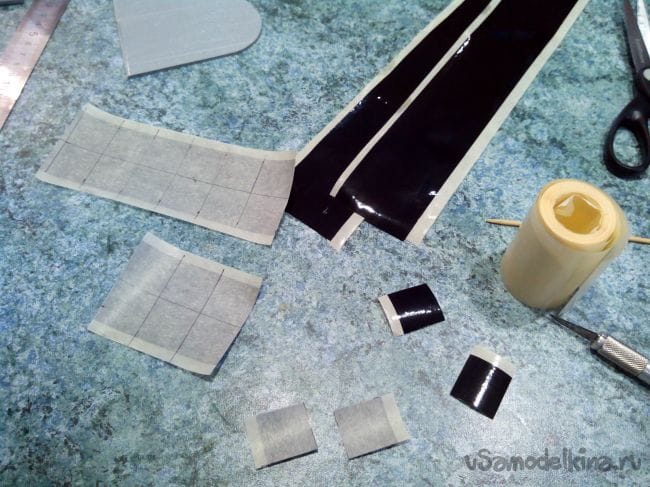

На специальной бумаге (например, от самоклеющихся ценников) расчерчиваем и вырезаем квадратики из черного скотча.
Биплан Pitts Python из потолочки и подложки под ламинат

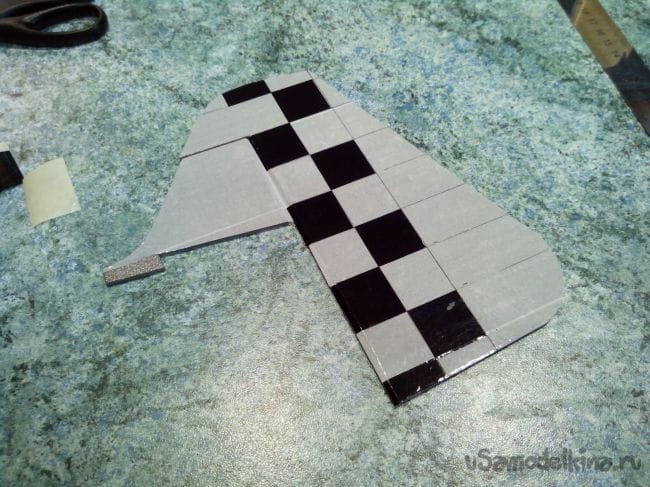

Чертим сетку на руле напарвления маркером и наклеиваем квадратики черного скотча.
Биплан Pitts Python из потолочки и подложки под ламинат

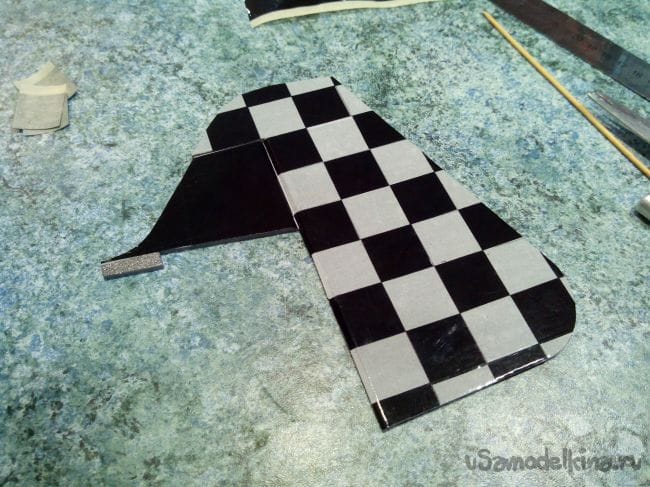

Киль обклеиваем черным скотчем (под цвет фюзеляжа).
Биплан Pitts Python из потолочки и подложки под ламинат

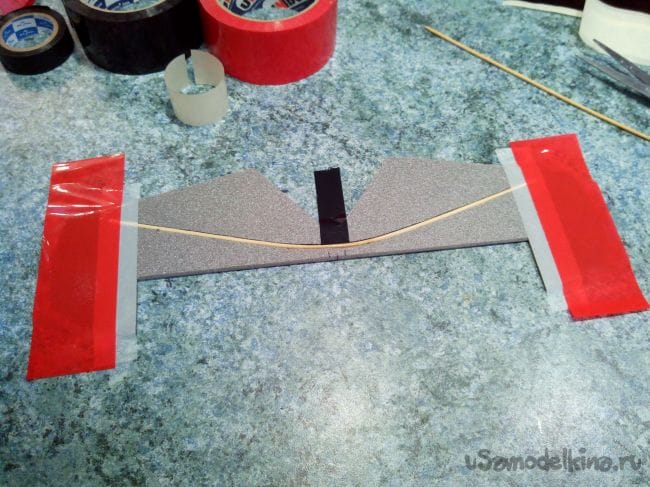

Руль высоты обклеиваем белым и красным скотчем.
Биплан Pitts Python из потолочки и подложки под ламинат

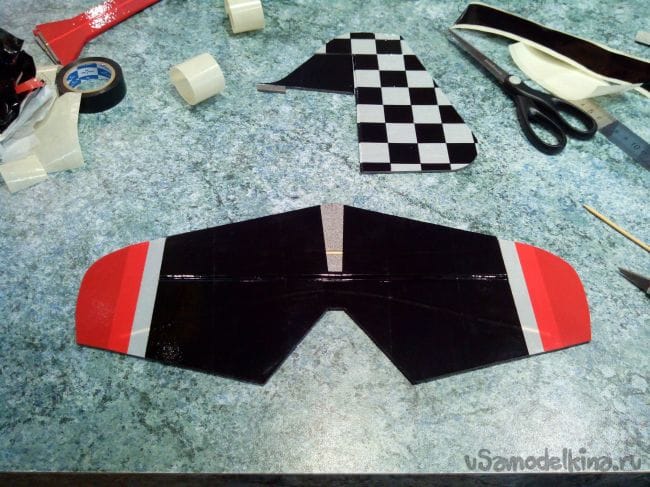

Затем обклеиваем черным скотчем. Скотч также выполняет роль петли, а потому помогаем себе бамбуковой палочкой.
Биплан Pitts Python из потолочки и подложки под ламинат

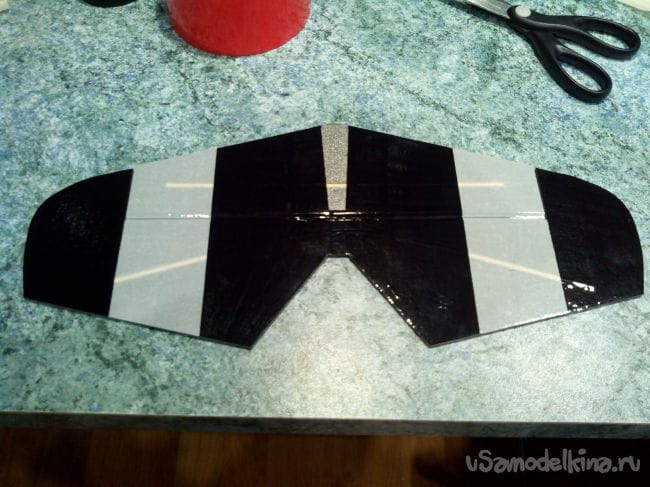

Снизу руль высоты и стабилизатор обклеиваем в черно-белую полоску.
Биплан Pitts Python из потолочки и подложки под ламинат

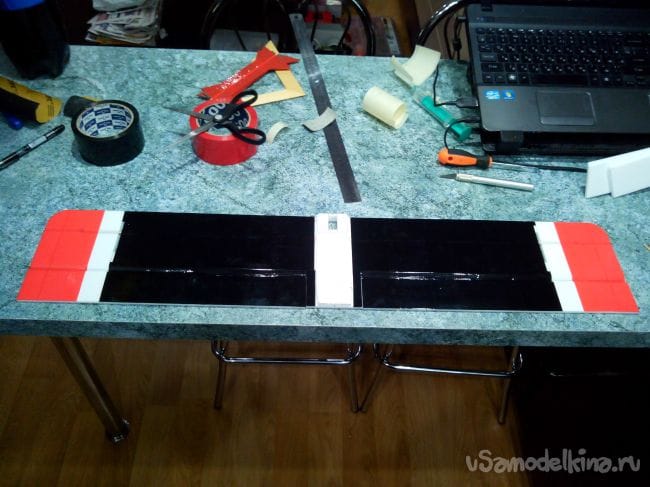

Нижнее крыло обклеиваем в такой же цветовой гамме, что и хвост – красно-белые законцовки и черный основной. Элероны аналогично держатся на петлях из скотча.
Биплан Pitts Python из потолочки и подложки под ламинат

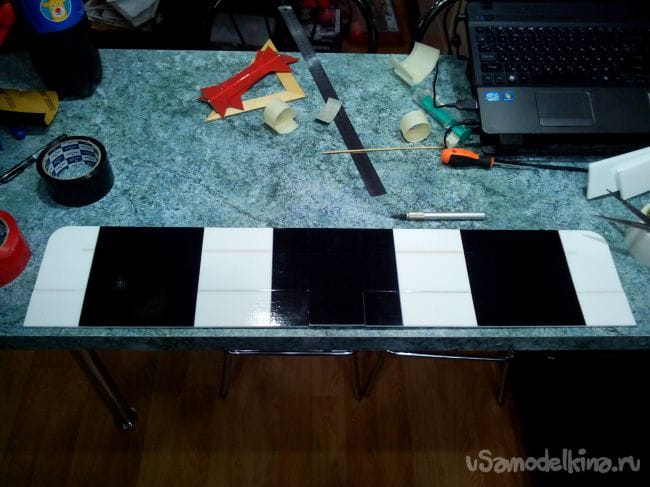

Низ нижнего крыла – в черно-белую полоску для лучшей читаемости модели в воздухе.
Биплан Pitts Python из потолочки и подложки под ламинат

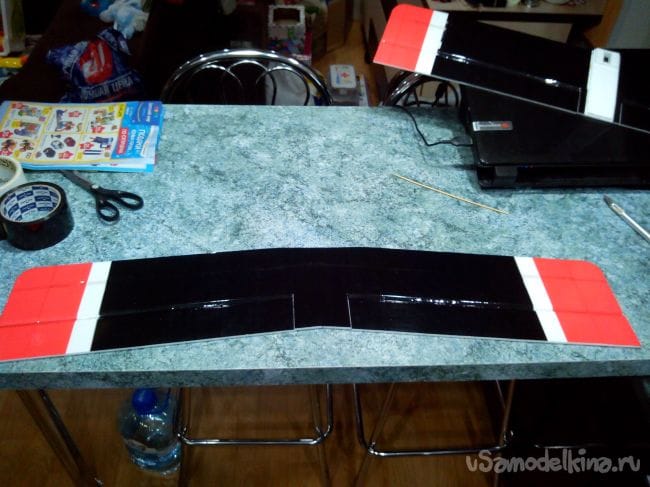

Верхнее крыло практически идентично нижнему, только полоски скотча будут под небольшим углом.
Биплан Pitts Python из потолочки и подложки под ламинат

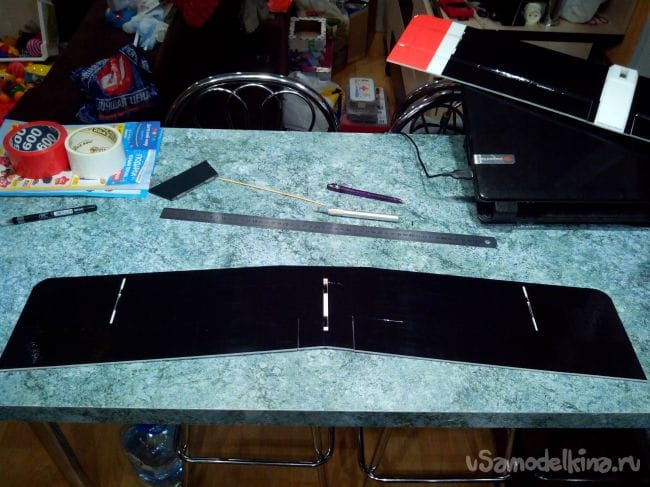

Низ верхнего крыла полностью черный.
Биплан Pitts Python из потолочки и подложки под ламинат

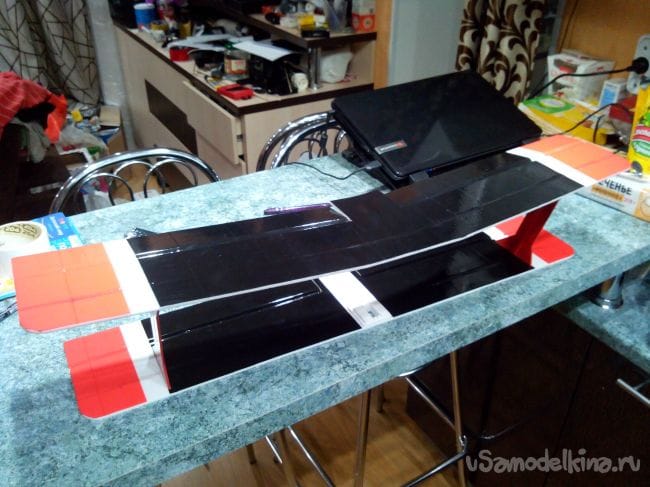

Примеряем крылья и распорки.
Биплан Pitts Python из потолочки и подложки под ламинат

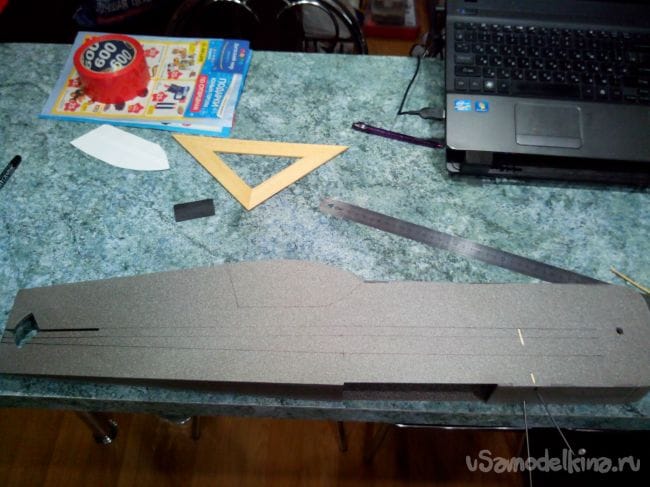

На фюзеляже маркером размечаем цветовые границы и границы кабины.
Биплан Pitts Python из потолочки и подложки под ламинат

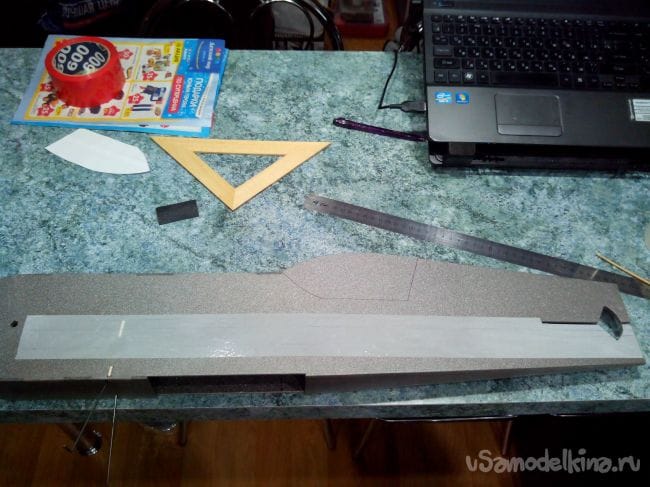

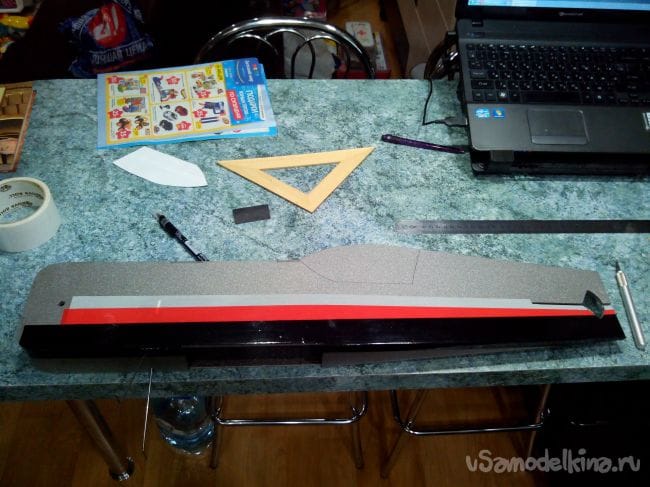

Обклеивание начинаем с белого скотча.
Биплан Pitts Python из потолочки и подложки под ламинат

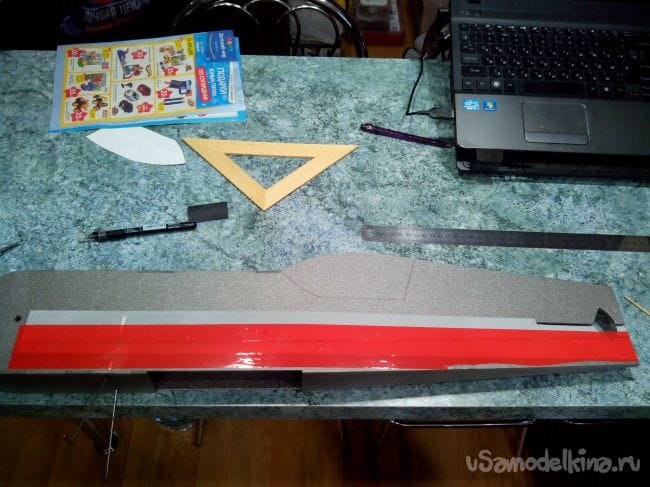

Затем красный.
Биплан Pitts Python из потолочки и подложки под ламинат

И только потом черный, так как он лучше всего закрывает другие цвета.
Биплан Pitts Python из потолочки и подложки под ламинат

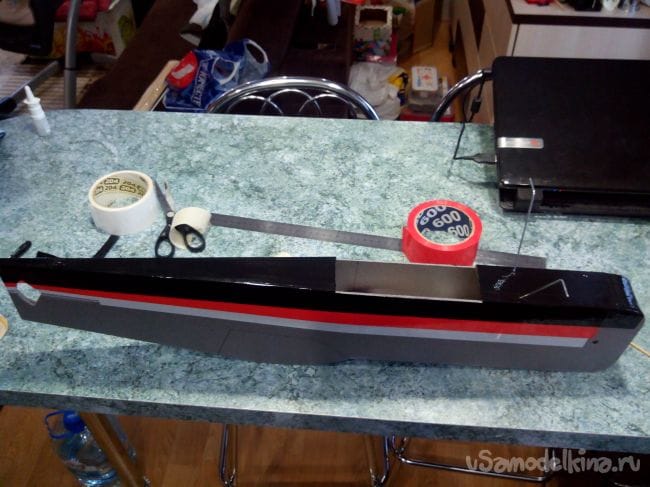

Обклеиваем днище фюзеляжа.
Биплан Pitts Python из потолочки и подложки под ламинат

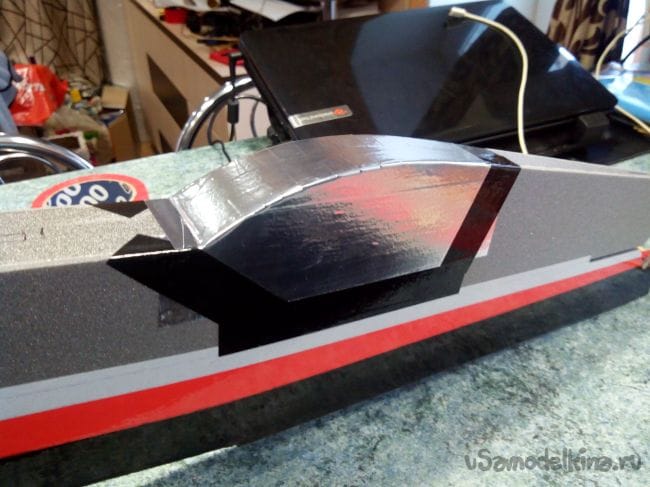

Металлическим скотчем (если его нет – голубым) обклеиваем кабину.
Биплан Pitts Python из потолочки и подложки под ламинат

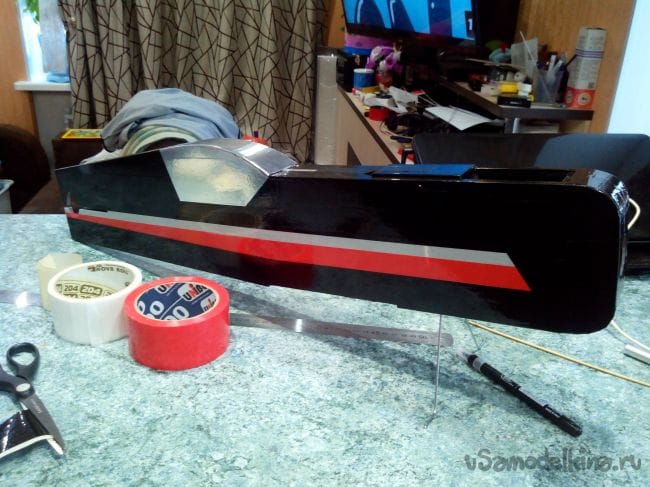

Обклеиваем черным оставшиеся части фюзеляжа.
Биплан Pitts Python из потолочки и подложки под ламинат


Шаг 5. Сборка модели.

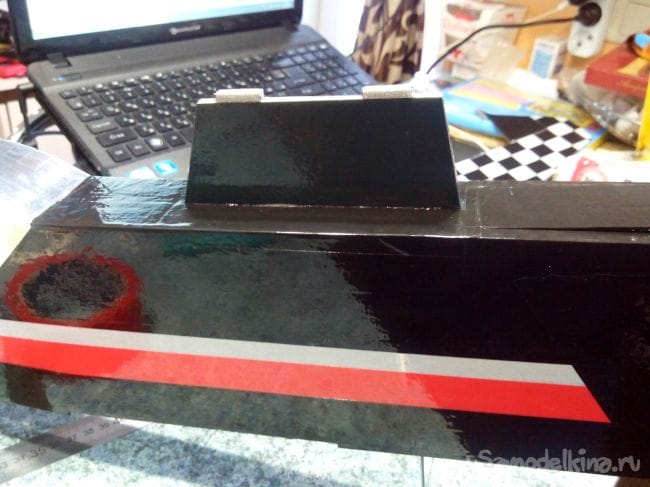

Вклеиваем пилон в верхнюю часть фюзеляжа.
Биплан Pitts Python из потолочки и подложки под ламинат

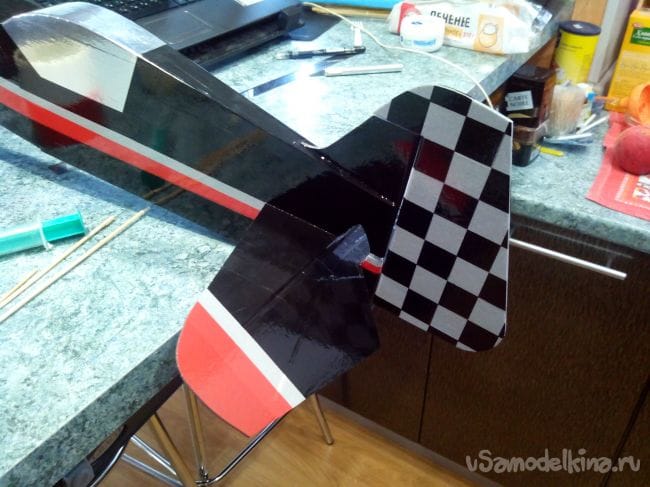

Вклеиваем на эпоксидку хвостовое оперение.
Биплан Pitts Python из потолочки и подложки под ламинат

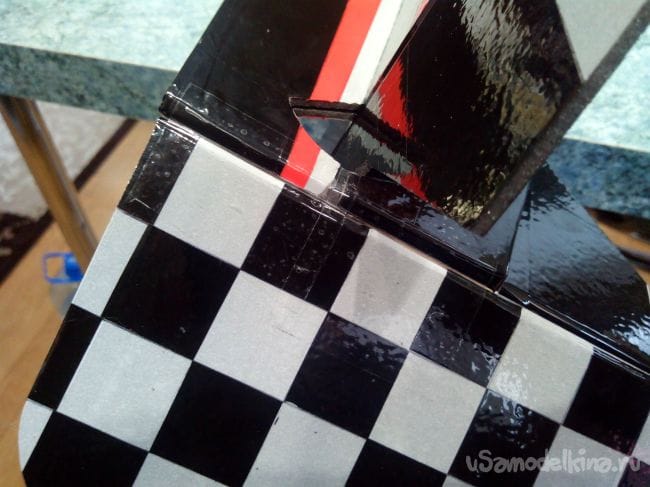

Из прозрачного скотча делаем петлю на руль направления.
Биплан Pitts Python из потолочки и подложки под ламинат

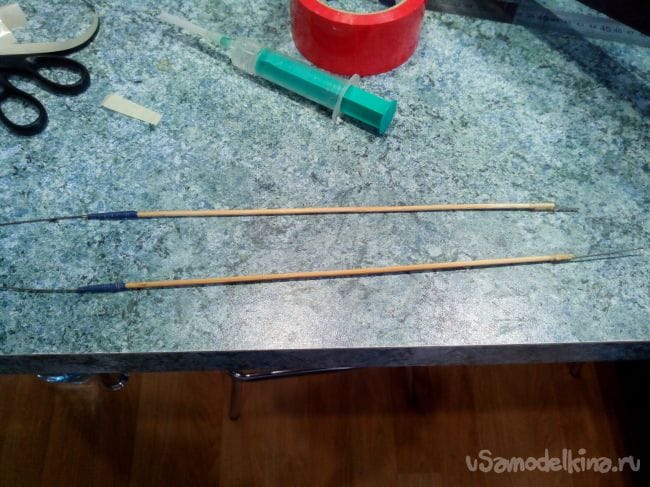

Пока сохнет клей, делаем тяги для хвостового оперения из бамбуковых шпажек. Для этого нитками на клею приматываем к концам шпажек кусочки стальной проволоки.
Биплан Pitts Python из потолочки и подложки под ламинат

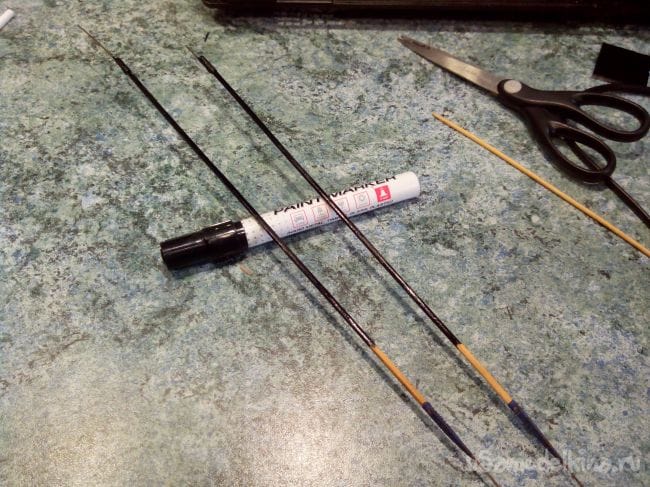

Красим тяги маркером в цвет фюзеляжа.
Биплан Pitts Python из потолочки и подложки под ламинат

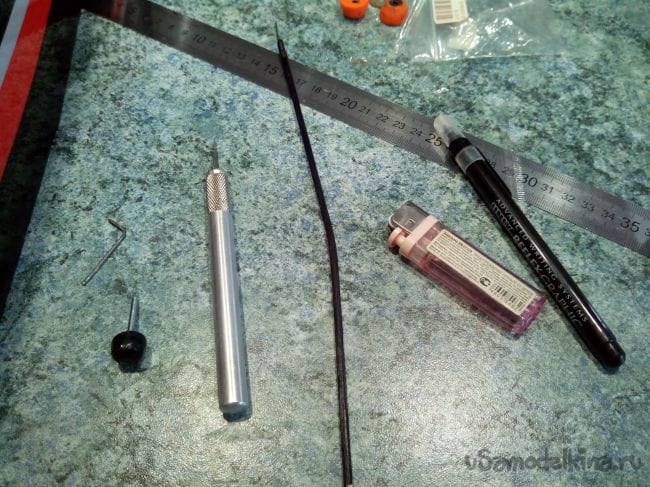

При необходимости (мне оказалось нужным для тяги руля направления) гнем над зажигалкой тяги.
Биплан Pitts Python из потолочки и подложки под ламинат

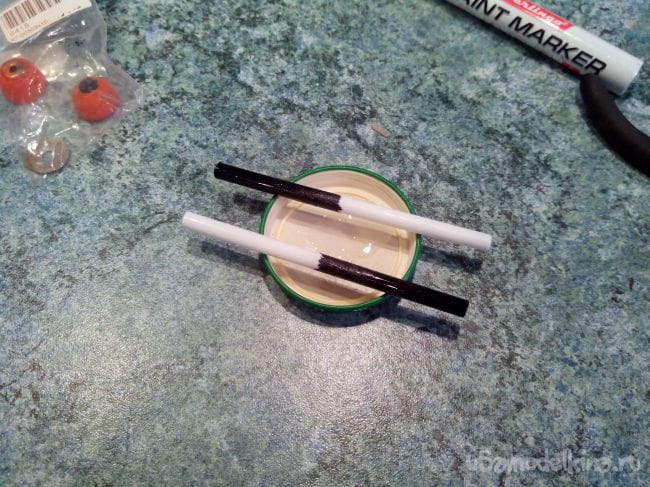

Боудены делаем из палочки от воздушного шарика, шкурим центральную часть и красим маркером.
Биплан Pitts Python из потолочки и подложки под ламинат

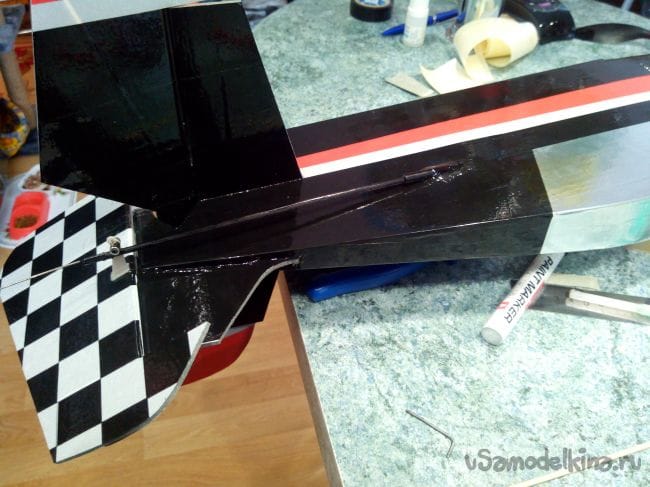

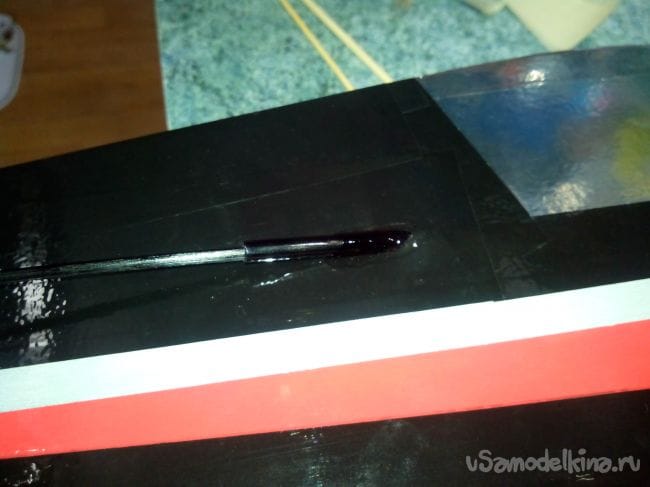

Вклеиваем боуден тяги руля высоты на эпоксидку.
Биплан Pitts Python из потолочки и подложки под ламинат

Аналогично вклеиваем боуден тяги руля направления.
Биплан Pitts Python из потолочки и подложки под ламинат

Кабанчики в хвостовое оперение вклеиваем на эпоксидку. Ножом вырезаем технический люк между пилоном и кабиной, чтобы получить доступ к сервоприводам. В дальнейшем крышку этого люка просто заклеиваем полоской скотча под цвет фюзеляжа. Закрепляем тяги в качалках и кабанчиках.
Биплан Pitts Python из потолочки и подложки под ламинат

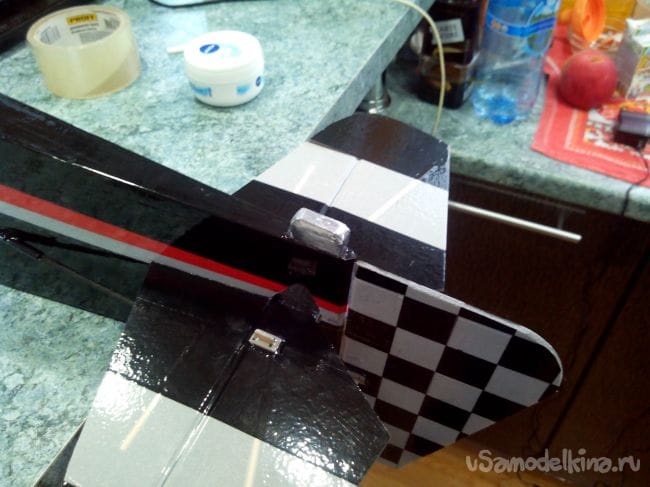

Вместо колесика или лыжи вклеиваем в нижней части хвоста небольшое возвышение из кусочков потолочки (обклеил металлическим скотчем под цвет стоек переднего шасси).
Биплан Pitts Python из потолочки и подложки под ламинат

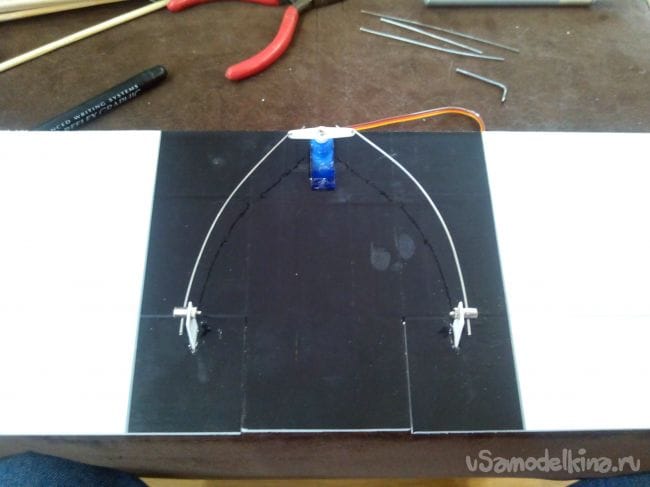

Клеим термоклеем сервопривод элеронов в нижнее крыло. Самодельные кабанчики из строительного уголка вклеиваем на эпоксидку. Выгибаем тяги из стальной проволоки и закрепляем фиксаторами в кабанчиках.
Биплан Pitts Python из потолочки и подложки под ламинат

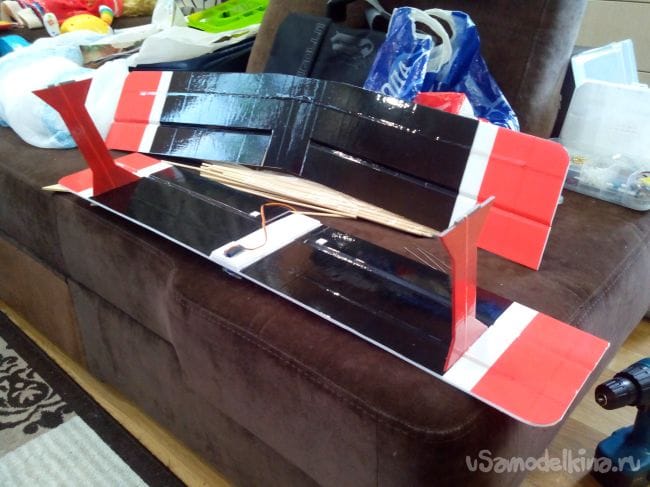

Вклеиваем в нижнее крыло вертикальные распорки.
Биплан Pitts Python из потолочки и подложки под ламинат

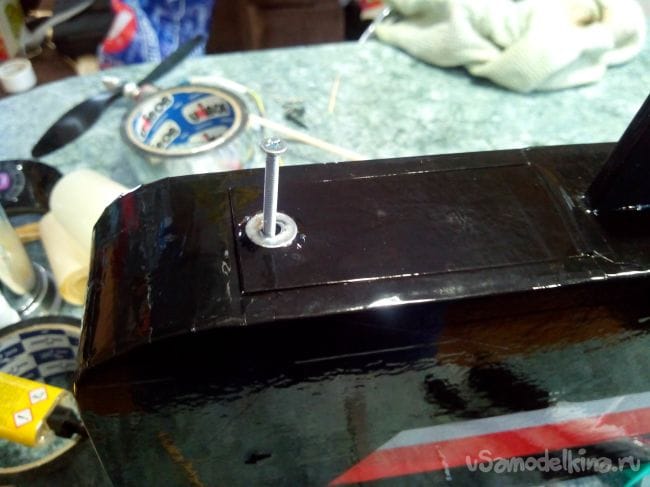

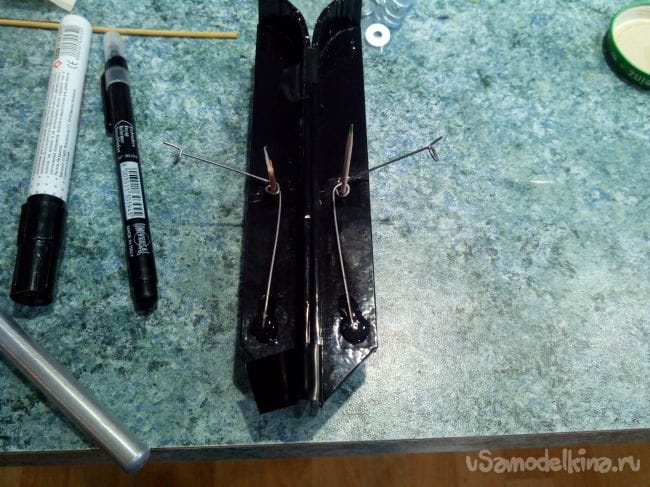

Крышку моторного отсека решил закрепить не резинкой (зимой не самое лучшее), а небольшим болтиком. Гайку вклеиваем внутри на эпоксидку. Кроме того, на эпоксидку приклеиваем шайбочку в крышку люка.
Биплан Pitts Python из потолочки и подложки под ламинат

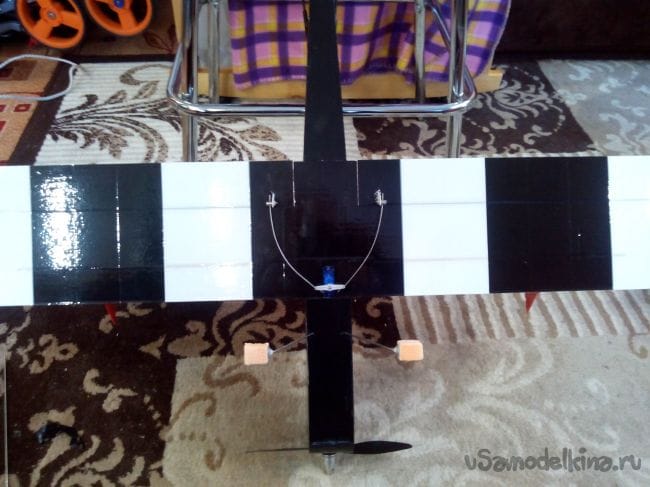

Приклеиваем нижнее крыло к фюзеляжу.
Биплан Pitts Python из потолочки и подложки под ламинат

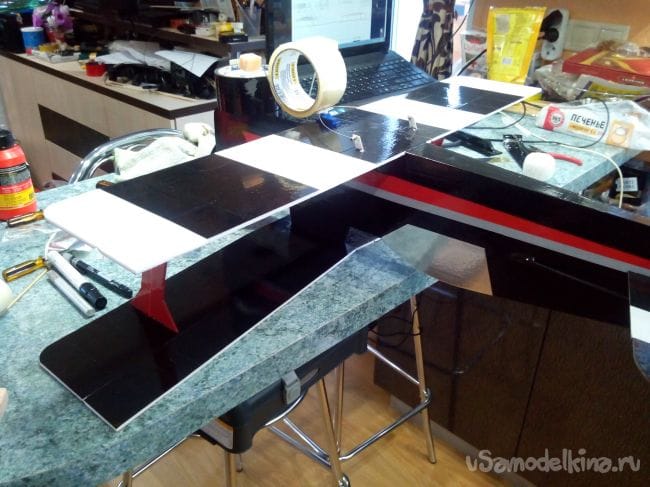

Приклеиваем верхнее крыло.
Биплан Pitts Python из потолочки и подложки под ламинат

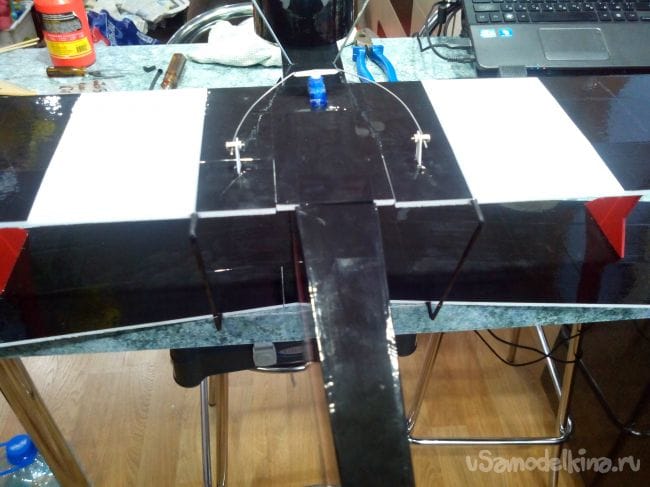

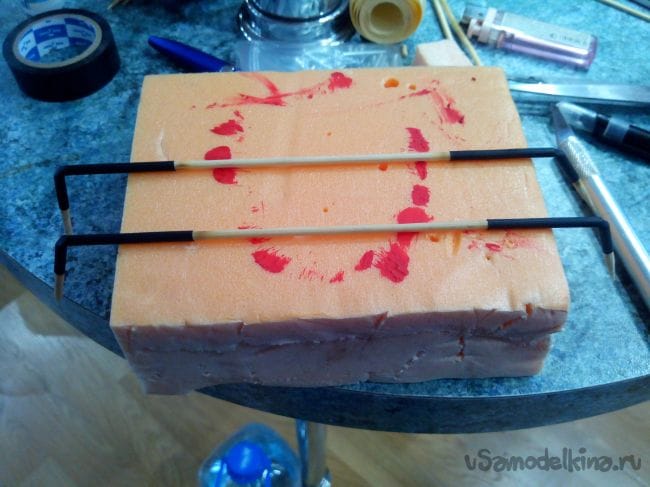

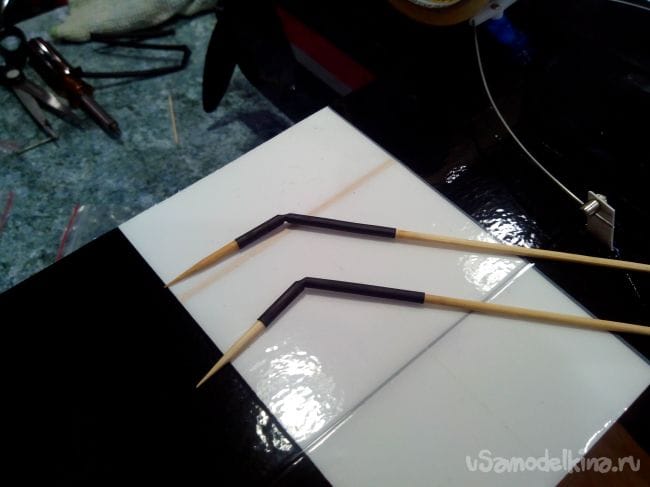

Теперь нужно соединить элероны. Для этого из бамбуковых шпажек и термоусадки делаем синхронизаторы.
Биплан Pitts Python из потолочки и подложки под ламинат

Длину синхронизаторов подбираем тщательно, чтобы элероны не смотрели в разные стороны.
Биплан Pitts Python из потолочки и подложки под ламинат

Красим синхронизаторы маркером и вклеиваем в элероны на эпоксиду.
Биплан Pitts Python из потолочки и подложки под ламинат

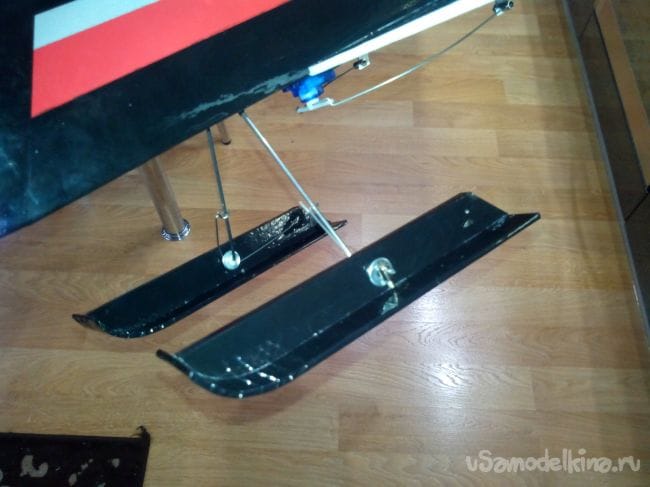

Шаг 6. Изготовление лыж.

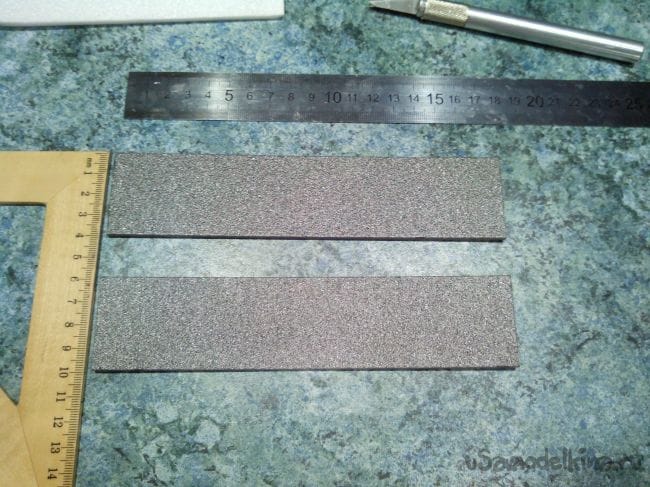

Полозья лыж вырезаем из подложки.
Биплан Pitts Python из потолочки и подложки под ламинат

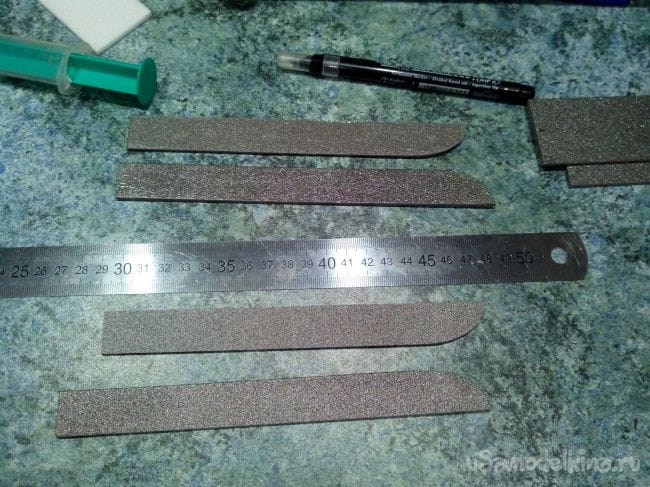

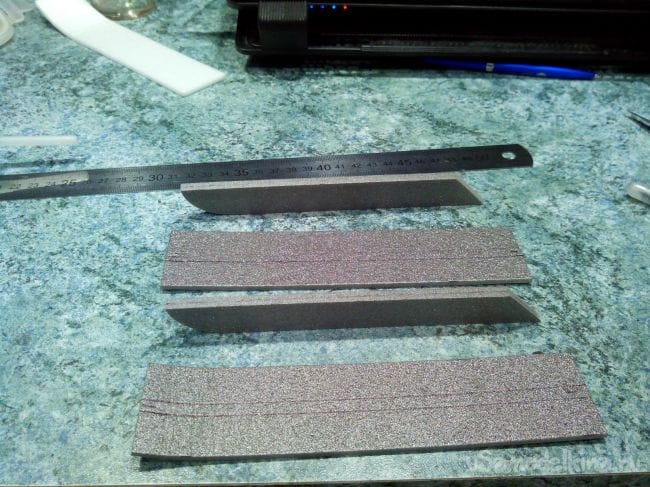

Вертикальные накладки из двух слоев подложки.
Биплан Pitts Python из потолочки и подложки под ламинат

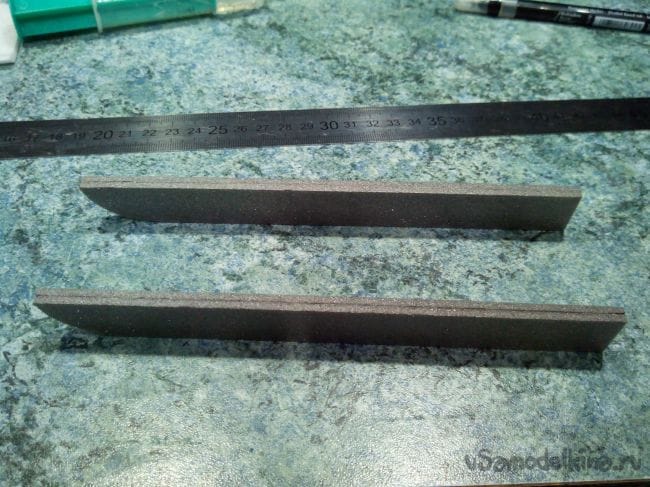

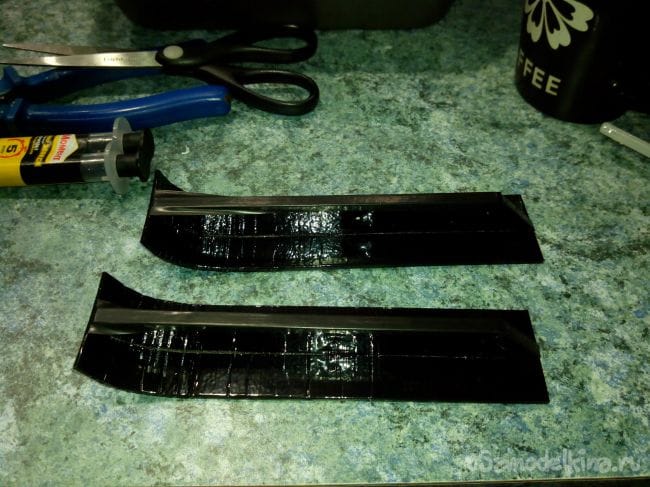

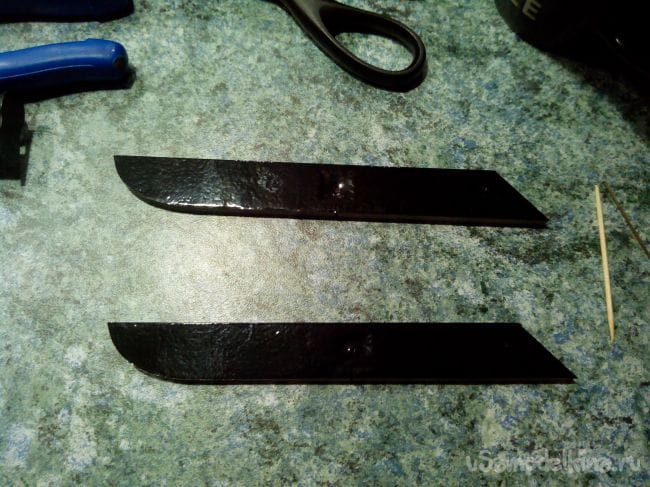

Склеиваем вертикальные накладки и обрабатываем наждачкой.
Биплан Pitts Python из потолочки и подложки под ламинат

Расчерчиваем на полозьях места приклеивания накладок, а сами накладки подгоняем по длине.
Биплан Pitts Python из потолочки и подложки под ламинат

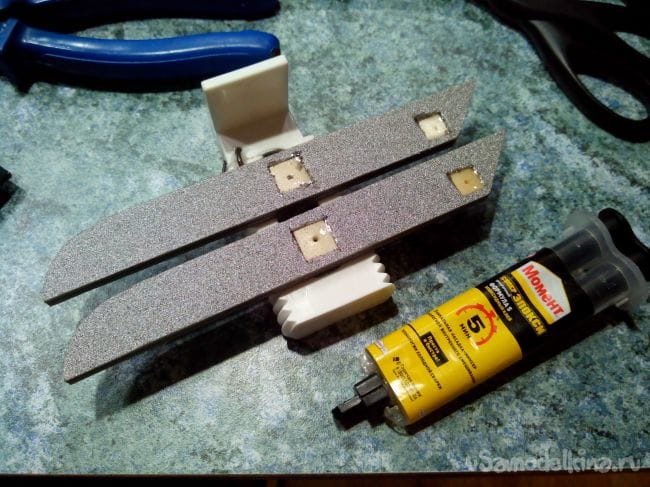

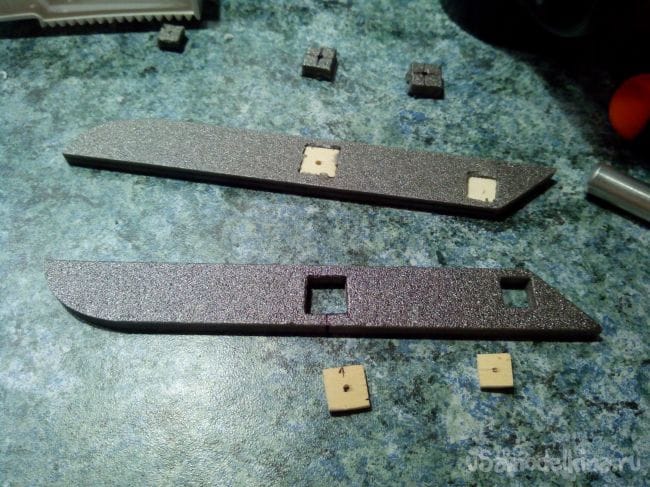

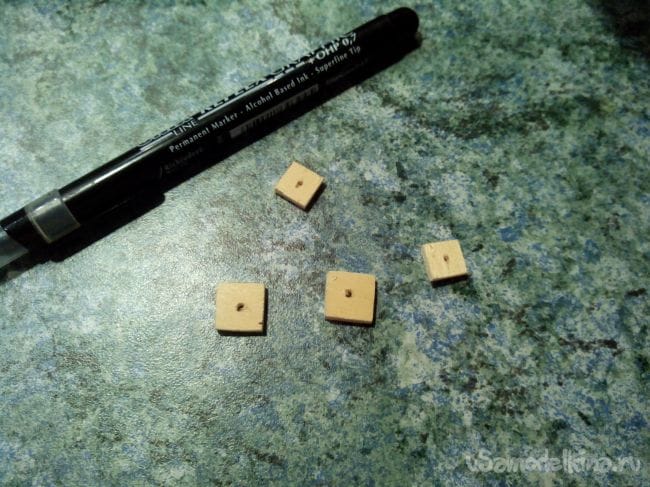

Из фанеры вырезаем бобышки под ось и пружину и сверлим в них отверстия.
Биплан Pitts Python из потолочки и подложки под ламинат

Вклеиваем бобышки на эпоксидку.
Биплан Pitts Python из потолочки и подложки под ламинат
Биплан Pitts Python из потолочки и подложки под ламинат

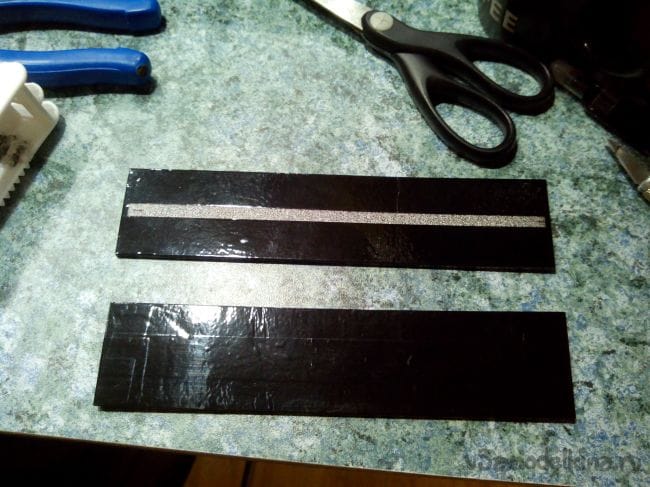

Обклеиваем полозья скотчем.
Биплан Pitts Python из потолочки и подложки под ламинат

Обклеиваем накладки.
Биплан Pitts Python из потолочки и подложки под ламинат

Приклеиваем накладки к полозьям.
Биплан Pitts Python из потолочки и подложки под ламинат

Из стальной проволоки выгибаем пружины и фиксируем их на лыжах эпоксидкой.
Биплан Pitts Python из потолочки и подложки под ламинат

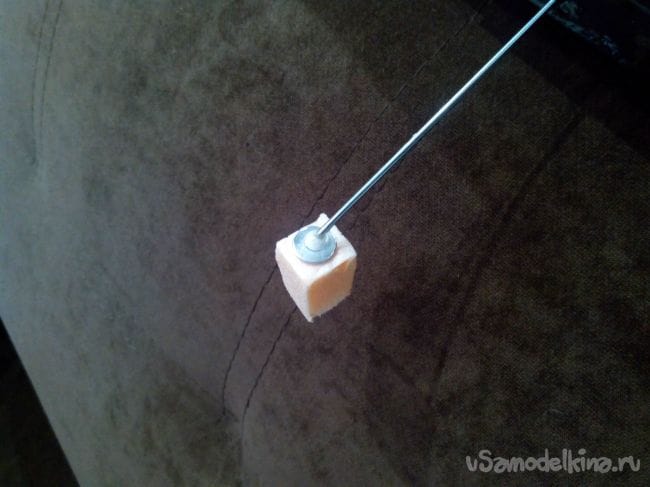

На стойке шасси нитками с эпоксидкой фиксируем шайбочки. Для удобства надеваем на ось кусочек пеноплекса.
Биплан Pitts Python из потолочки и подложки под ламинат

Готовые лыжи закрепляем фиксаторами тяг. Пружинки цепляем за стойку шасси и поджимаем плоскогубцами, чтобы не соскакивали.
Биплан Pitts Python из потолочки и подложки под ламинат

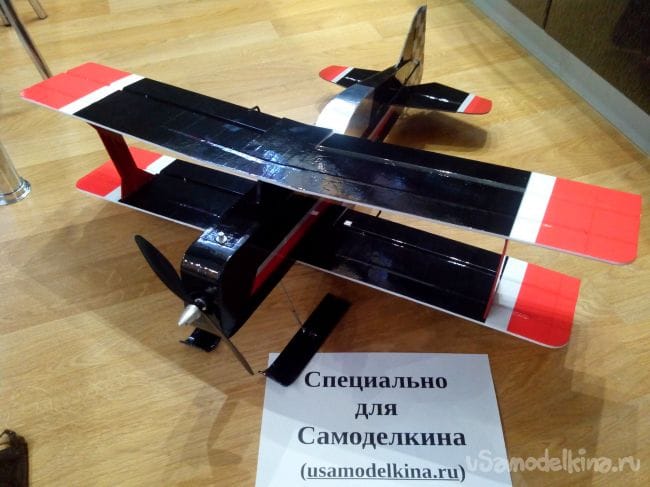

Все, биплан готов!
Биплан Pitts Python из потолочки и подложки под ламинат


Вес модели получился 365 грамм + аккумуляторы (по 88 и 105 грамм).
Полетный вес = 453-470 грамм.

Видео полета небольшое, потому что на улице был весьма некомфортный ветер – модель швыряло туда-сюда.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Оцените самоделку по критериям

0
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
0
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 0 из 10 (голосов: 0)
Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):
Обычная регистрация
Информация
Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Добрый день, Гость!


Зарегистрируйтесь

Или войдите на сайт, если уже зарегистрированы...

Войти

А затем...

Добавьте самоделку

Или...

Добавьте тему

Онлайн чат

Опрос
Сколько по времени, чаще всего, Вы делаете самоделку?

Последние комментарии

Korolev, Я по всякому пробовал. Да и нафиг гадать, в дырку вставил и порядок...
Где в автомобиле можно увидеть минус относительно корпуса? Применение светодиодов для контроля неоправдано. Если имеем окислившийся контакт в фаре, то светодиод будет спокойно загораться и...
Новий Стандарт, Насколько я помню, он говорил это, свалившись в колючки, набив шишек и так и не получив мёда!...
Для того, чтобы работало, между антенной модема (директором) и тазиком (рефлектором) выдерживается некоторое расстояние, зависящее от длины волны....
Все комментарии
