Данная статья подробно описывает изготовление самодельных обтекателей для колес авиамоделей из потолочной плитки. Если модель большая и колеса широкие, потолочку можно заменить пеноплексом.

Материалы:
- Картон
- Потолочная плитка (или пеноплекс)
- Тонкая фанера
- Стальной прут (тут могут быть вариации в зависимости от вида стойки шасси)
- Длинные болты и гайки (резьба М3)
- Пенорезина (для колес)
- Пластиковые карты

Инструменты:
- Канцелярский нож
- Лобзик
- Дрель и сверла
- Маркер для дисков
- Потолочный клей
- Клей ПВА и эпоксидка-пятиминутка
- Наждачная бумага
- Кисточка
- Акриловые краски
- Акриловый лак
- Плоскогубцы
- Отвертки

Шаг 1. Вырезаем заготовки

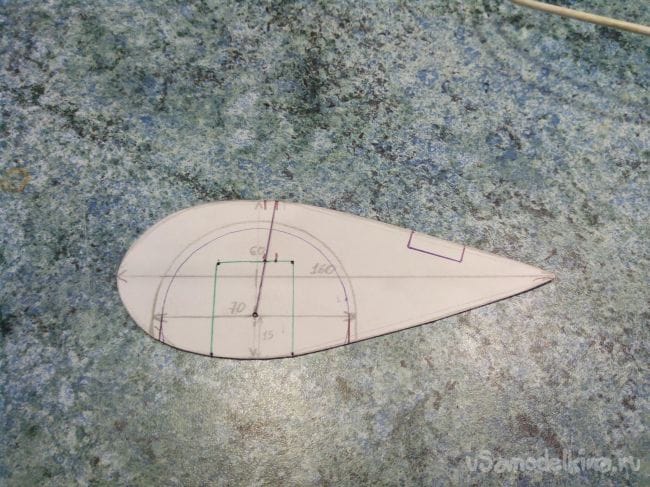

Для начала расчерчиваем на картоне шаблон будущего обтекателя. Вырез под колесо должен быть в диаметре примерно на 1 см больше.
Обтекатели колес для авиамоделей

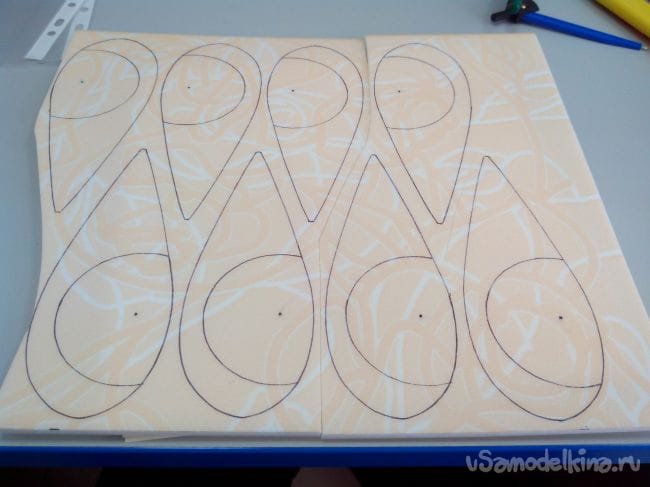

По данному шаблону на листе потолочки чертим детали. Круг я чертил по отдельному картонному кружку нужного диаметра. Центр круга (ось колеса) прямо через шаблон прокалывал циркулем.
Обтекатели колес для авиамоделей

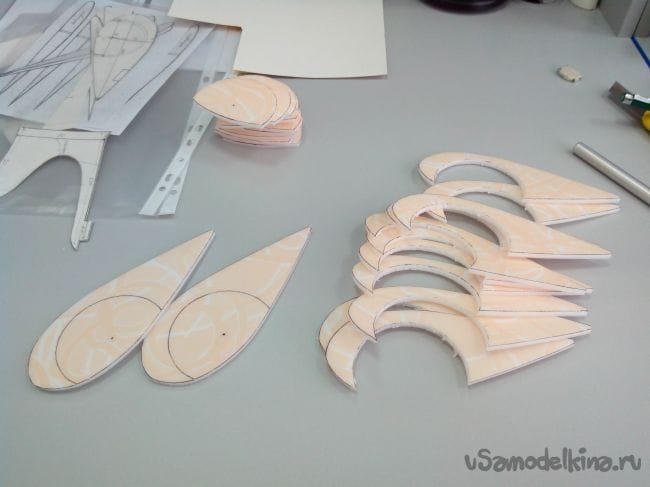

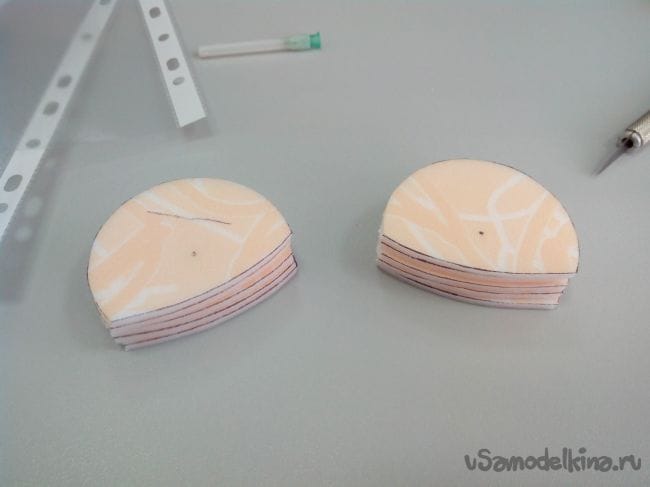

Вырезаем заготовки резаком. Количество заготовок напрямую зависит от ширины колеса. Кроме того, надо учитывать толщину двух гаек, которыми будет фиксироваться колесо.
Обтекатели колес для авиамоделей

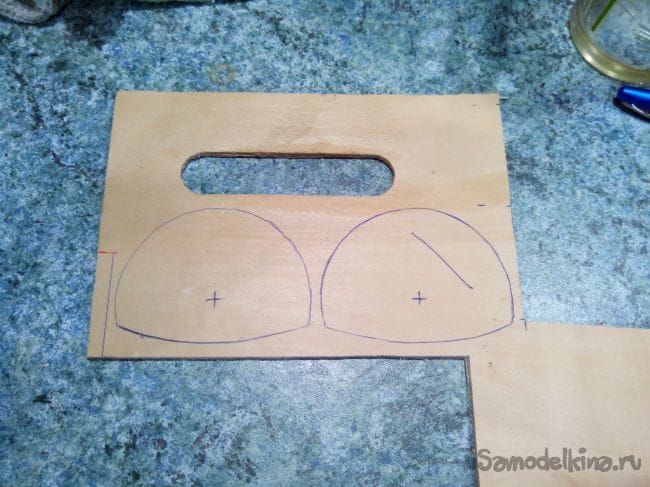

Из тонкой фанеры выпиливаем лобзиком два полукружка.
Обтекатели колес для авиамоделей

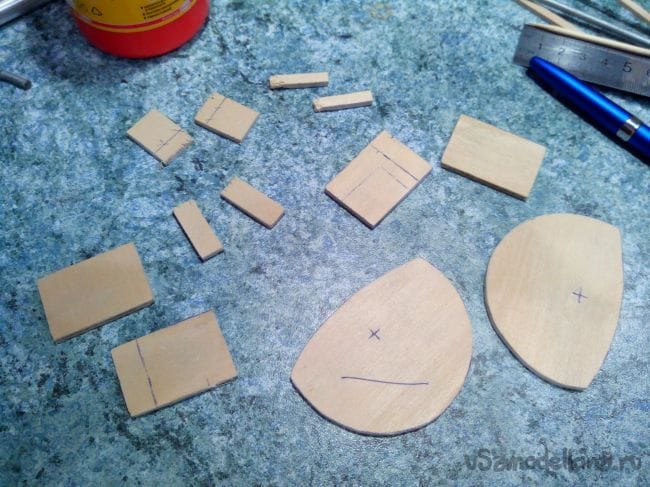

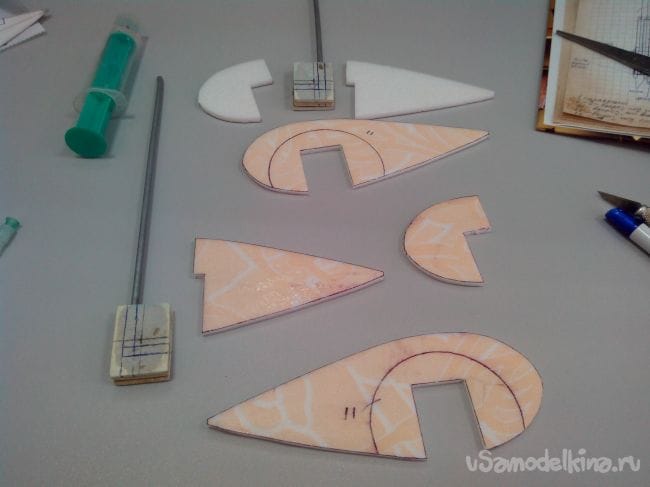

Из такой же фанеры выпиливаем детали для стойки шасси. Хотя это опционально, так как на модели может быть стойка в виде металлической полоски, что упрощает крепление обтекателей.
Обтекатели колес для авиамоделей


Шаг 2. Склеиваем обтекатели и стойки

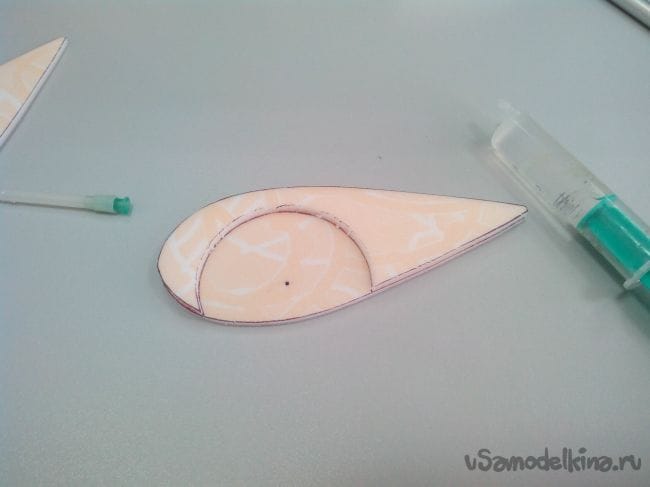

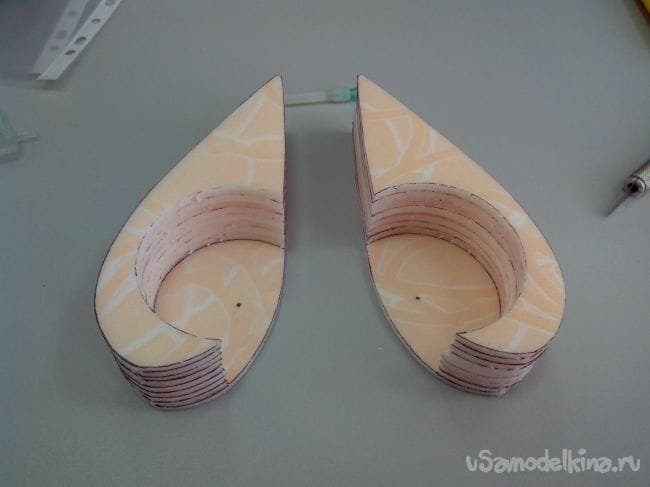

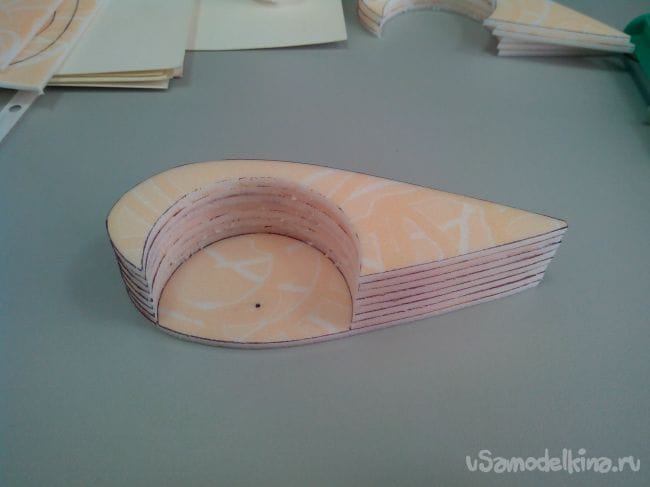

Начинаем склеивать потолочным клеем из заготовок обтекатель.
Обтекатели колес для авиамоделей
Обтекатели колес для авиамоделей

Склеивать лучше сразу оба, чтобы не ждать высыхания клея дважды.
Обтекатели колес для авиамоделей

Вырезанные полукружки лучше не выбрасывать – они потом пригодятся в процессе покраски.
Обтекатели колес для авиамоделей

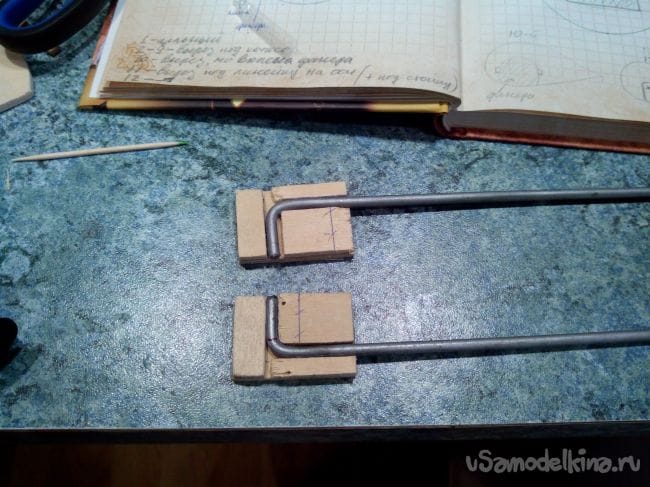

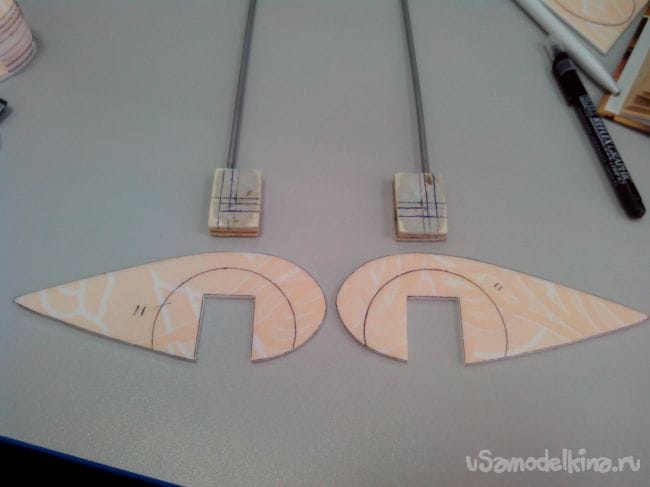

Склеиваем стойки клеем ПВА или эпоксидкой, зажав тем самым проволочную стойку в своеобразном фанерном «бутерброде».
Обтекатели колес для авиамоделей

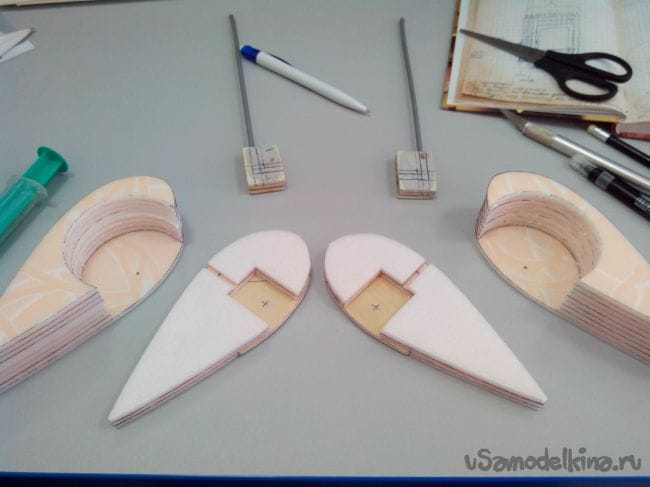

Под склеенные стойки подгоняем детали обтекателя (как на фото).
Обтекатели колес для авиамоделей
Обтекатели колес для авиамоделей

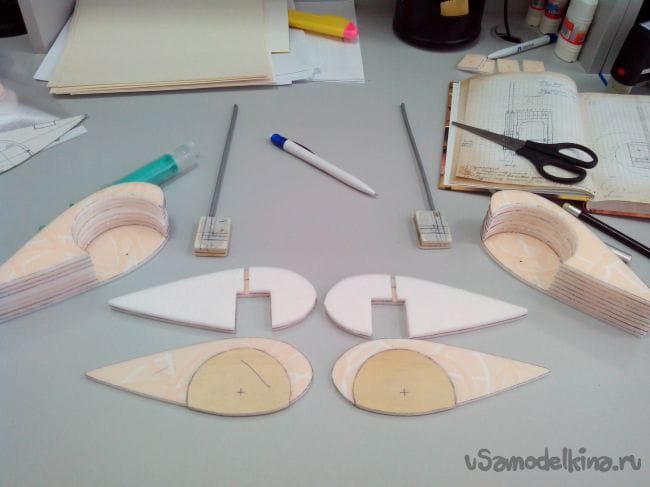

Вклеиваем фанерные полукружки в заготовки потолочным клеем.
Обтекатели колес для авиамоделей

Приклеиваем к ним оставшиеся детали.
Обтекатели колес для авиамоделей

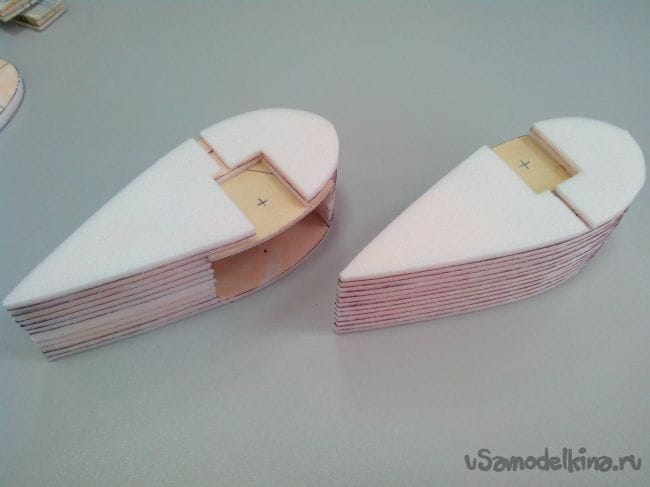

И приклеиваем все к обтекателям.
Обтекатели колес для авиамоделей


Шаг 3. Изготовление колес

Данный шаг можно полностью пропустить, если у Вас есть в наличии готовые колеса. У меня же не было колес подходящего диаметра – пришлось делать их самостоятельно. Технологию я уже описывал в статье про самодельные шасси.

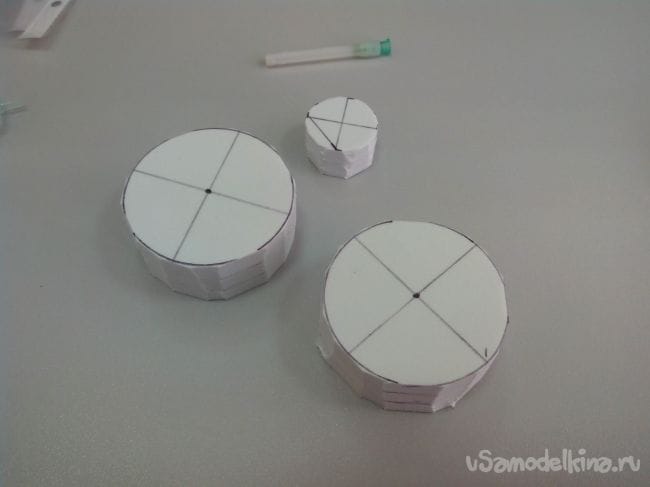

Из пенорезины вырезаем заготовки и склеиваем в несколько слоев потолочным клеем.
Обтекатели колес для авиамоделей

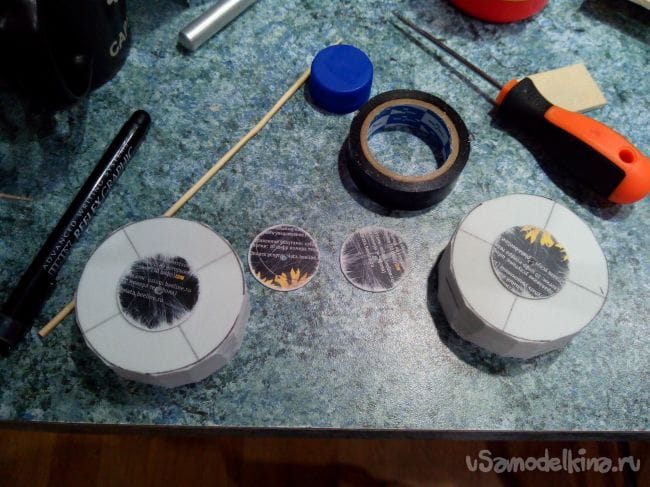

Из пластиковых карт вырезаем кружки и приклеиваем их эпоксидкой к будущим колесам.
Обтекатели колес для авиамоделей

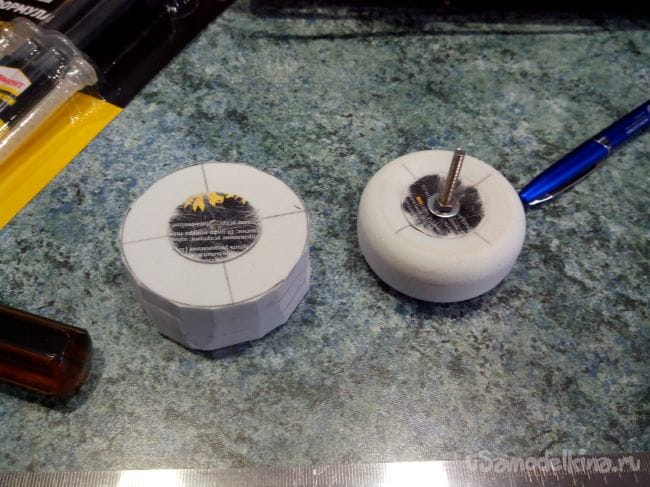

Сверлим отверстия, вкручиваем в заготовки болт, зажимаем в дрели и обрабатываем наждачкой до нужной формы.
Обтекатели колес для авиамоделей

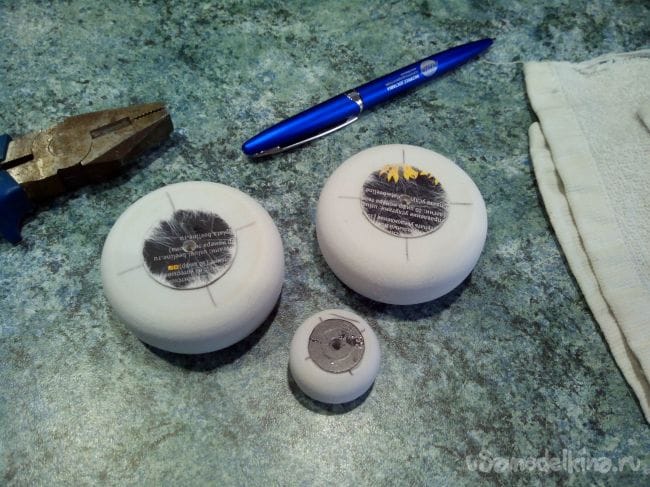

Колеса готовы.
Обтекатели колес для авиамоделей


Шаг 4. Обработка обтекателей

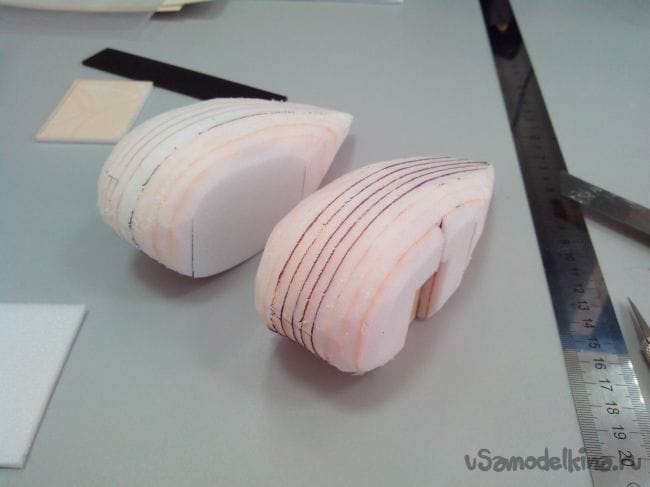

Канцелярским ножом обрезаем лишнюю потолочку, чтобы придать обтекателям форму капли в черновом варианте.
Обтекатели колес для авиамоделей

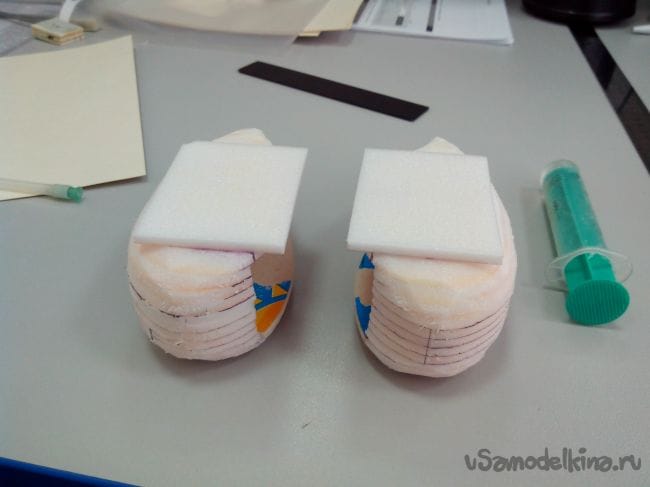

Для большей прочности доклеиваем на наружную часть кусочки потолочки.
Обтекатели колес для авиамоделей

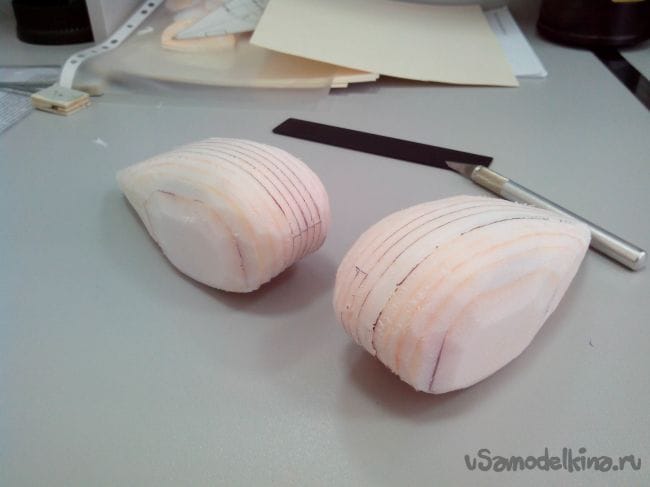

И отрезаем лишнее ножом.
Обтекатели колес для авиамоделей

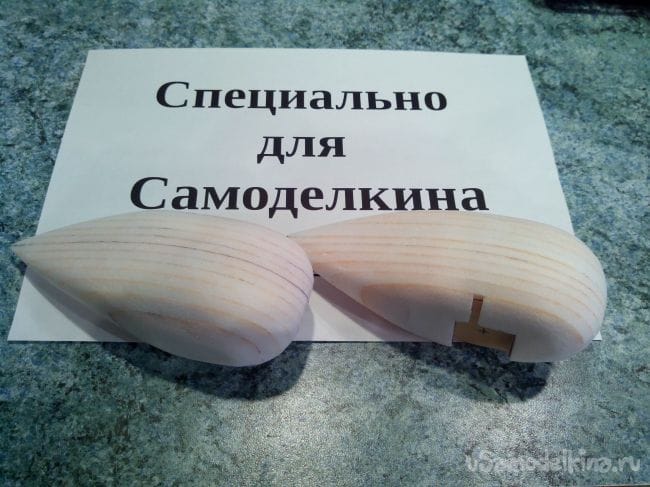

Наждачкой обрабатываем обтекатели, придав им окончательную форму капли.
Обтекатели колес для авиамоделей

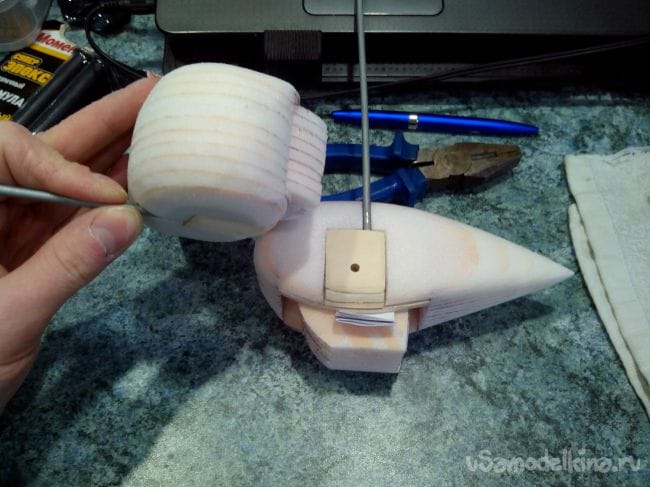

Стачиваем наждачкой стойки, чтобы они не выпирали из обтекателей, и сверлим отверстия под болты.
Обтекатели колес для авиамоделей


Шаг 5. Покраска и сборка

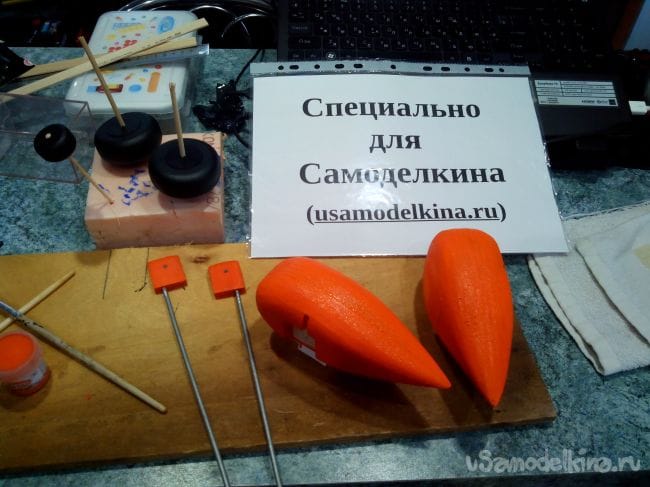

Акриловыми красками красим колеса в черный цвет, а обтекатели и стойки шасси в подходящий по цветовой гамме к модели. Для этого и понадобятся вырезанные ранее полукружки - их вставляем в обтекатели и делаем ровный срез. Так удобней держать обтекатели в процессе покраски и можно поставить на поверхность для высыхания. После высыхания краски покрываем все акриловым лаком.
Обтекатели колес для авиамоделей

Когда лак высохнет можно приступать к сборке.

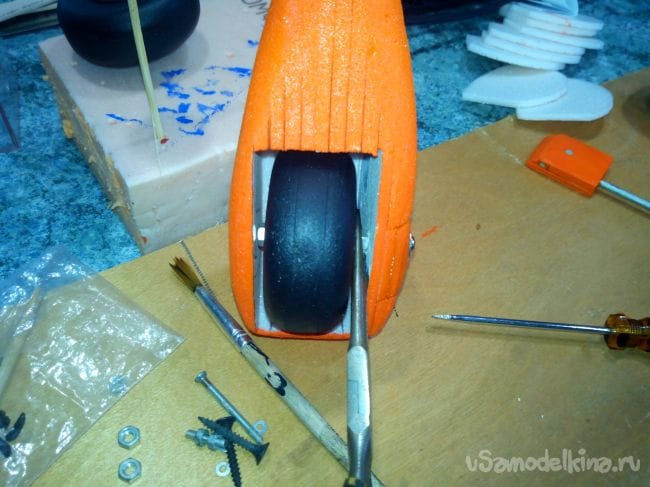

Для облегчения конструкции болт крепления стойки к обтекателю выполняет и функцию оси колеса.

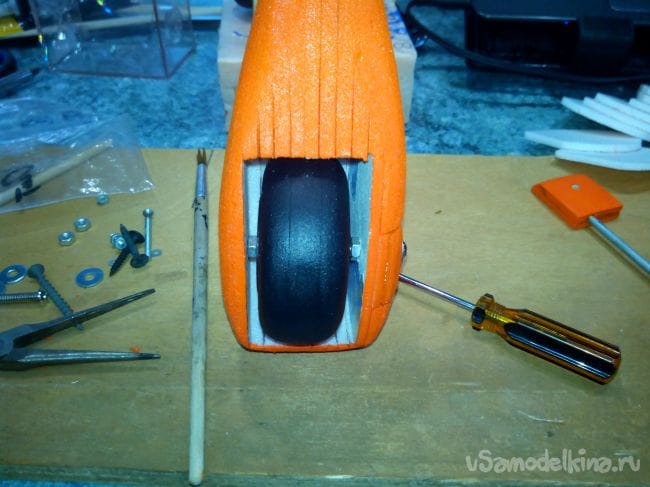

Как собрать все вместе – показано на фотографиях.
Обтекатели колес для авиамоделей

Гайку, которая фиксирует колесо, лучше намазать фиксатором резьбы или взять нераскручивающиеся гайки.
Обтекатели колес для авиамоделей

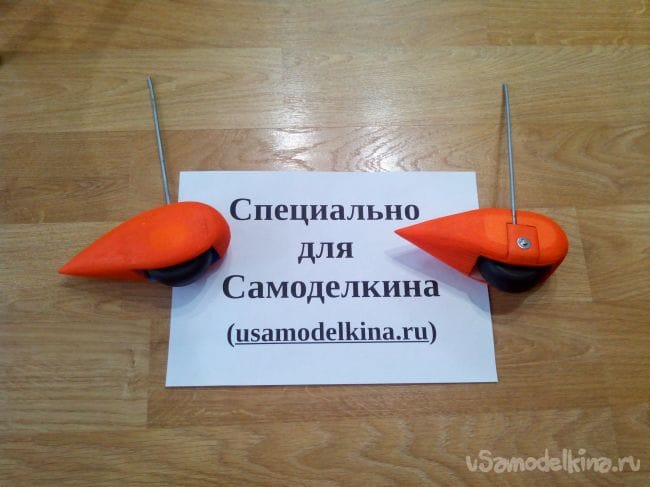

Все, обтекатели готовы.
