Гоночная машинка из Lego и Arduino



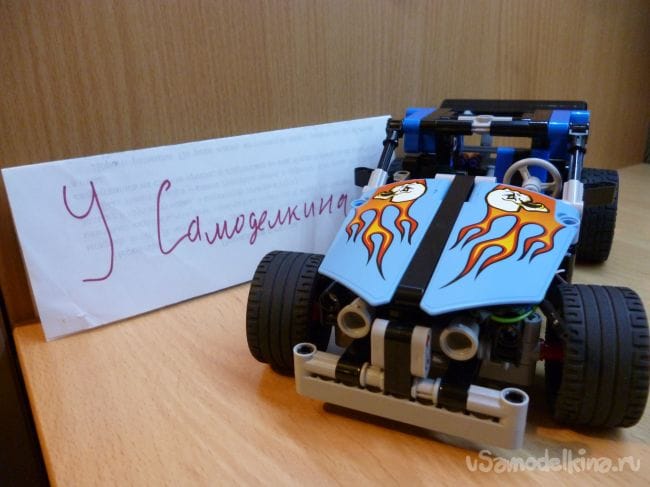

Сегодня я хочу поделиться своей очередной самоделкой. Сделана она на основе Lego и Arduino. Для управления будем использовать пульт с передатчиком на 433 МГц. На этот раз мне захотелось сделать гоночный автомобиль. Приступим:

- Lego Technic 42022
- Arduino Nano
- DRV 8833
- Сервопривод SG-90
- Радио-модуль связи 433 МГц
- Мотор-редуктор 200 об\мин, с диаметром вала 3мм
- 2 светодиода
- 2 резистора 150 Ом
- Конденсатор 10v 1000uF
- 2 однорядных гребенки PLS-40
- 2 разъема PBS-20
- Катушка индуктивности 68мкГн
- 6 NI-Mn аккумулятора 1.2v 1000mA
- Коннектор папа-мама двух контактный на провод
- Хомутик
- Провода разных цветов
- Припой
- Канифоль
- Паяльник
- Болтики 3х40 и гайки и шайбы к ним
- Болтики 3х20

Шаг 1 собираем корпус.
Необходимо собрать нашу машинку по Lego инструкции 42022 второй вариант с некоторой доработкой. Выполняем все действия с 3 по 6 страницу. Механизм с шестеренками нам не нужен. Lego двигатель тоже собирать не нужно. Однако понадобятся крепления двигателя собираемые на 14 – 19 страницах, кроме шестеренок и валов. Далее собираем все со страницы 20 по 74, кроме рычага на странице 25.

Шаг 2 механизируем корпус.

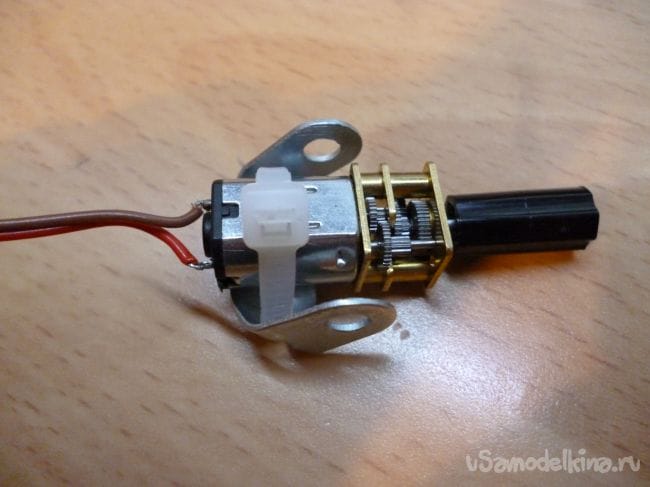

Приводить в движение нашу модель будет мотор-редуктор со скоростью 200 об\мин. Можно использовать и с другим передаточным числом. Но, на мой взгляд, это оптимальный вариант. При 100 об\мин – слишком медленно, 300 об\мин – не хватает мощности и сильно греется двигатель. На вал мотор-редуктора надо надеть «леговскую» соединительную втулку и зафиксировать от проворачивания обрезком спички. Чтобы закрепить наш моторчик на модели, необхожимо согнуть деталь от металлического конструктора буквой «П» и хомутиком прикрепить мотор-редуктор к пластине. В итоге должно получиться следующее:

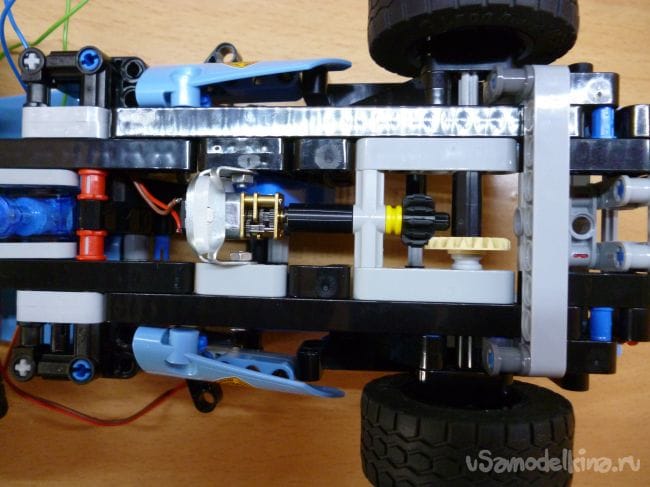

При помощь болтиков 3х20 прикручиваем наш моторчик к модели. Сильно затягивать не стоит! Иначе можно повредить детали Lego конструктора. На модели это выглядит так:

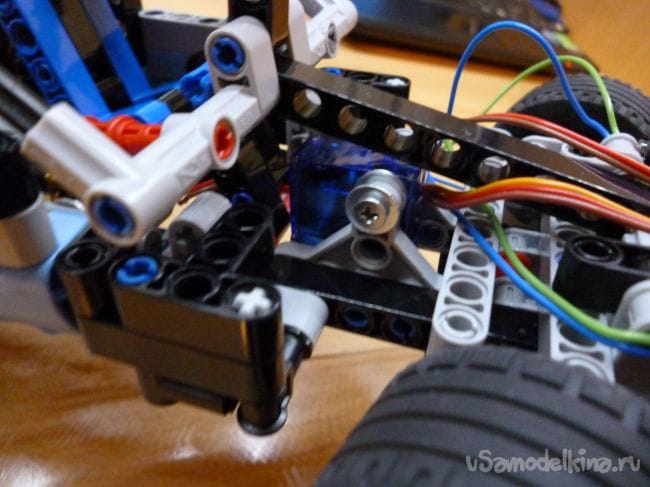

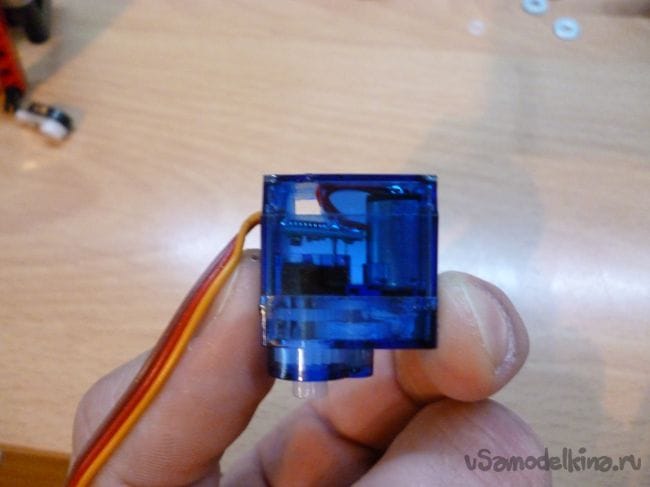

Для осуществления поворота возьмем несколько модифицированный сервопривод SG-90. Корпус надо аккуратно просверлить, чтобы не задеть внутренние части, сквозное отверстие диаметром 3.2 мм или просто вырезать канцелярским ножом.

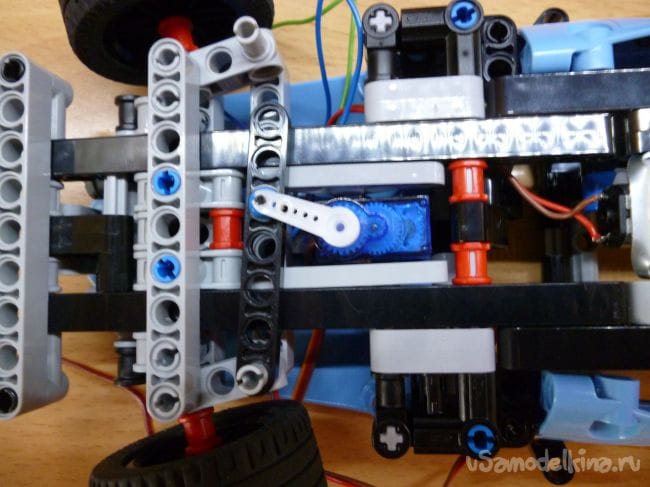

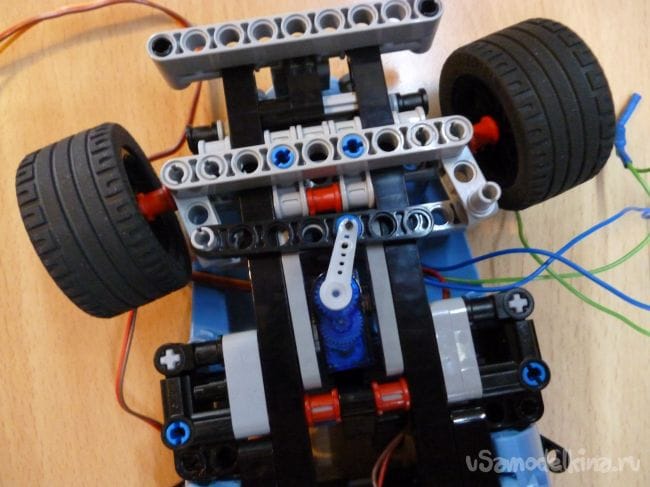

Вставляем болтик в проделанное отверстие, а по краям надеваем треугольные пластины и фиксируем гайками. На вал сервопривода надеваем рычаг и прикручиваем к рычагу Lego деталь. На машинке это выглядит так:





Шаг 3 электрика.

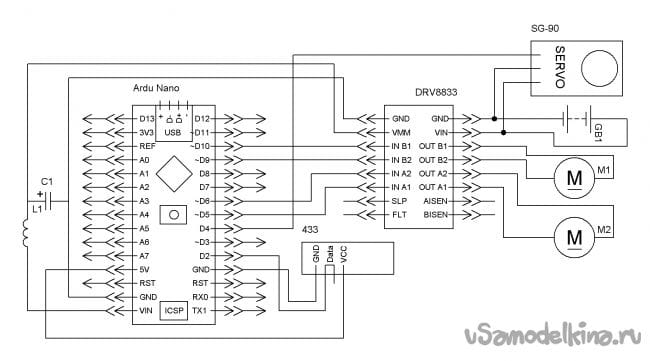

Паяльник в руки и вперед. Всю электрику можно собрать просто соединив монтажными проводами. Но это неудобно, так как требует много места. Кроме этого высока вероятность некачественного контакта. Поэтому лучше спаять все на монтажной плате по следующей схема:

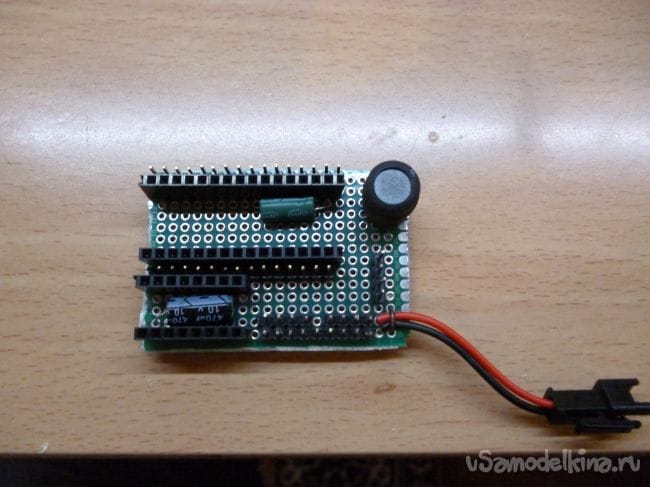

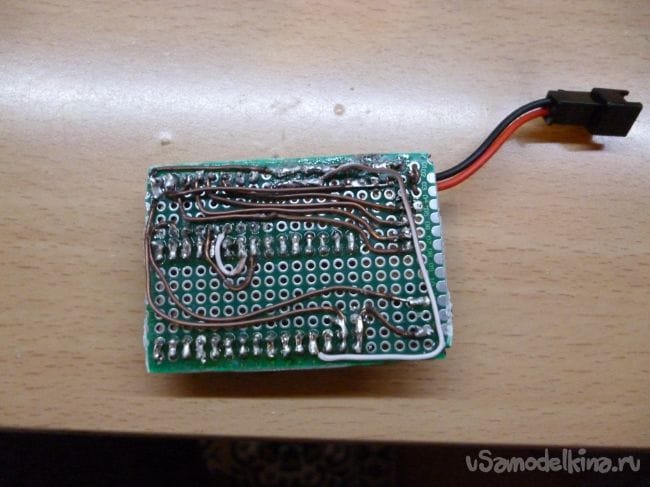

Внесу немного ясности: конденсатор можно брать любой маломощный, катушка индуктивности тоже какую найдете, это нужно для стабилизации напряжения микроконтроллера. К приемнику надо припаять антенну. У меня получилось следующее:

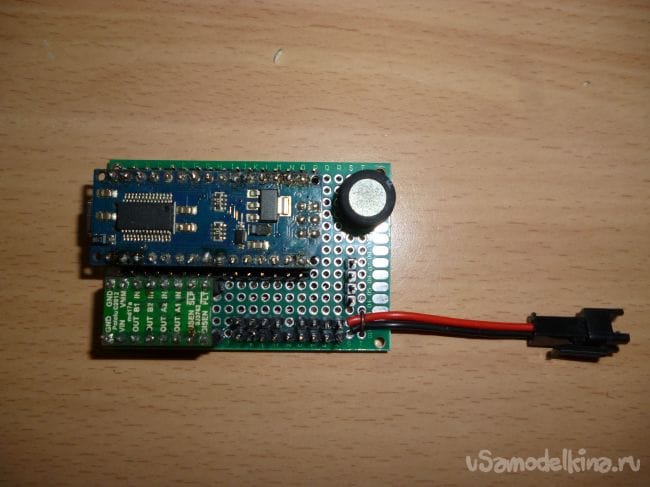

Ставим Arduino Nano и DRV 8833 на свои места:

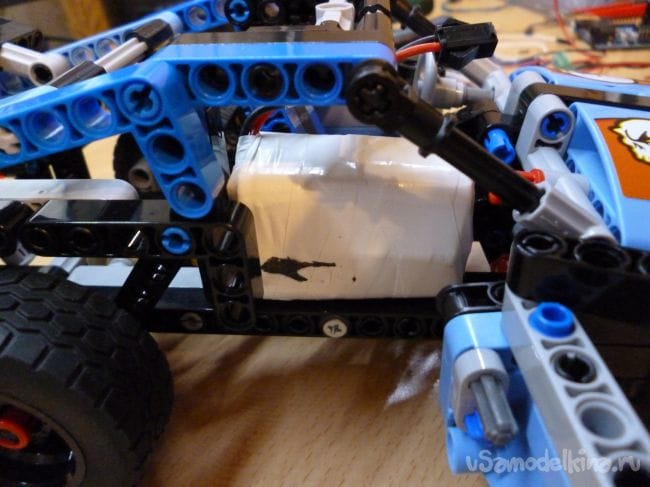

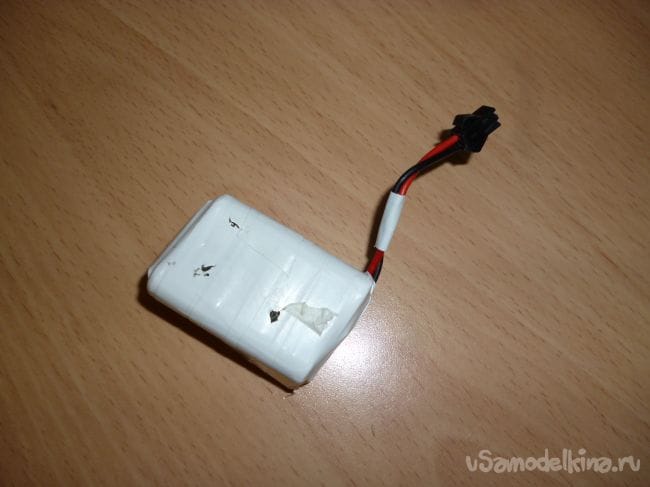

Для питания будем использовать 6 аккумулятора Ni-Mn 1.2v 1000mA, спаянных последовательно и смотанных изолентой. Приклеиваем их на двусторонний скотч пассажирское место.

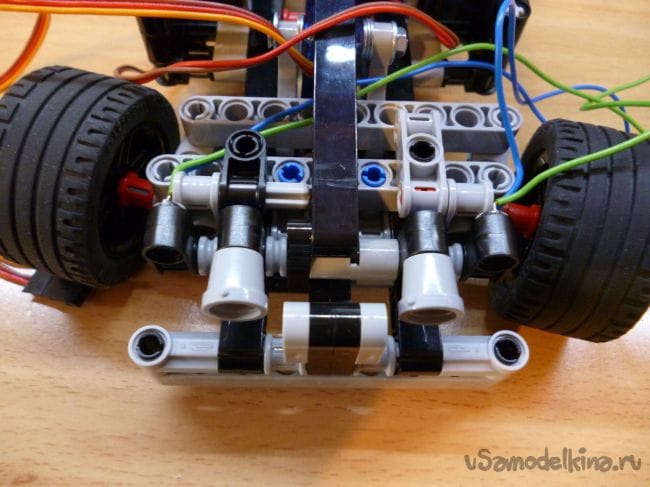

Соединяем все согласно схеме и устанавливаем в задней части машинки. Также можно добавить пару светодиодов. Поставим их на место фар и подключим к 14 контакту (A2).



Шаг 4 прошивка.
Для написания прошивку я использовал Arduino IDE. Актуальная версия на момент написания статьи 1.8.1. Реализовать протокол связи посредством модулем 433 МГц удобно с помощью библиотеки «rc-switch-2.52». Вам надо скачать ее и добавить в папку «libraries» Arduino IDE.

rc-switch-2.52.rar [14.87 Kb] (скачиваний: 134)


Подключаем Arduino и прошиваем следующей прошивкой:

machinka_433.rar [1016 b] (скачиваний: 176)


Для проверки работоспособности нашей модели понадобится вторая плата Arduino. Необходимо ко второй плате подключить радиопередатчик 433 МГц. Передатчик подключается так:
VCC (передатчика) к 5+ (Arduino),
GND к GND,
DATA к D10.
Записать туда измененный скетч SendDemo. Он находится в примерах в установленной нами библиотеки, и служит для отправки команд. Перед прошивкой скетч надо немного изменить, а именно изменить передаваемые команды. В зависимости от того, что надо проверить пишем в строку отправки следующие команды:
«1» - движение вперед (команду писать без кавычек!)
«2» - движение назад
«15» - полная остановка
«3» - поворот руля влево
«4» - поворот руля вправо
«5» - установить руль посередине
«10» - включить фары
«11» - выключить фары

Изготовление пульта с радиопередатчиком 433 МГц – тема для отдельной статьи. Я обязательно займусь написание инструкции по изготовлению такого пульта.

Хочу сказать, что этот вариант подходит практически для любой модели Lego машинки. Достаточно подключить всю механику и найти место под плату. А если включить фантазию, то можно механизировать любую модельку.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Управление моделями
Какой способ управления наиболее подходящий для Arduino моделей?
Всего проголосовало: 154

Робот на Ардуино!

Как сделать простейшего робота на Arduino Uno который будет объезжать препятствия!

10
Идея
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
8.7
Описание
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
10
Исполнение
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Итоговая оценка: 9.56 из 10 (голосов: 3 / История оценок)

Добавить комментарий

    • smilesmilesxaxaokdontknowyahoonea
      bossscratchfoolyesyes-yesaggressivesecret
      sorrydancedance2dance3pardonhelpdrinks
      stopfriendsgoodgoodgoodwhistleswoontongue
      smokeclappingcraydeclarederisivedon-t_mentiondownload
      heatirefullaugh1mdameetingmoskingnegative
      not_ipopcornpunishreadscarescaressearch
      tauntthank_youthisto_clueumnikacuteagree
      badbeeeblack_eyeblum3blushboastboredom
      censoredpleasantrysecret2threatenvictoryyusun_bespectacled
      shokrespektlolprevedwelcomekrutoyya_za
      ya_dobryihelperne_huliganne_othodifludbanclose
2 комментария
  1. Иван_Похмельев
    Внесу немного ясности:
    Наоборот, Вы всё запутываете:
    конденсатор можно брать любой маломощный
    - расскажите-ка нам про мощность конденсаторов,
    катушка индуктивности тоже какую найдете,
    - совсем любую? Хоть 1 мкГн, хоть 100 мГн?
    это нужно для стабилизации напряжения микроконтроллера.
    - LC-цепочка в принципе не может служить для стабилизации, она нужна для сглаживания помех.
    1. maxim0512 Автор
      Опечатка имелось ввиду напряжение конденсатора от 10 до 25 вольт.
      Катушка 68 мкГН
      Оговорился, все правильно для сглаживания
