    Четырехногий робот на основе ESP8266

    Четырехногий робот на основе ESP8266

    Добрый день, сегодня я опубликую инструкцию по изготовлению квадропода – четырехногого робота. Детали робота напечатаны на 3D принтере в качестве контроллера - ESP8266, но можно использовать и Arduino, Nano или Mini например. Управление через web – интерфейс. Связь посредством Wi-Fi.

    Как я уже говорил ранее – детали напечатаны на 3D принтере. Если он есть у вас проблем никаких, если нет надо будет найти у кого напечатать или заказать печать.

    Видео четырехногого робота:


    Итак, нам понадобится:
    - ESP 8266 - 12E
    - стабилизатор напряжения 3.3v
    - Аккумуляторы Li-ion 18650 2 шт.
    - Сервопривод SG-90 8 шт.
    - переключатель
    - кнопка
    - провода
    - коннектор PLS
    - USB-TTL
    - болты 3х20
    - гайки и шайбы 3мм
    - сверло 3.2
    - дрель или шуруповерт

    Шаг 1 Корпус.
    Для изготовления корпуса и ног необходимо напечатать на 3D принтере следующие детали:
    parts.rar [162.17 Kb] (скачиваний: 299)

    Обращаю ваше внимание на то что файлы k_body и k_others печатать нужно по одному разу, а файл k_legs два! Печатать можно любым цветом. Сборку проводим по схеме:


    В местах соединения на ногах используем болты 3х20, аккумуляторы вставляем внутрь корпуса и выводим провода, соединяем их параллельно. Не забудьте вывести дополнительную пару проводов для зарядки, очень неудобно будет потом вынимать аккумуляторы для зарядки, гораздо проще сразу вывести пару проводов с коннектором. При сборке убедитесь что все сервоприводы стоят в положении 90 градусов. Чтобы установить сервопривод в положение 90 градусов надо его подключить к контролеру (Arduino например) и с помощью простого кода повернуть сервопривод. Можно это сделать и вручную. Для этого надеваем рычаг на вал сервопривода и поворачиваем его до тех пор, пока стопоры на шестеренке не будут находиться посередине. Делать это надо крайне аккуратно, так как шестеренки пластиковые и высока вероятность отломать зубья. Я рекомендую пользоваться первым вариантом, это конечно дольше, зато сервопривод точно останется цел.



    В последний момент я решил покрасить свою модель в сине-красный цвет.



    Шаг 2 Электрика.

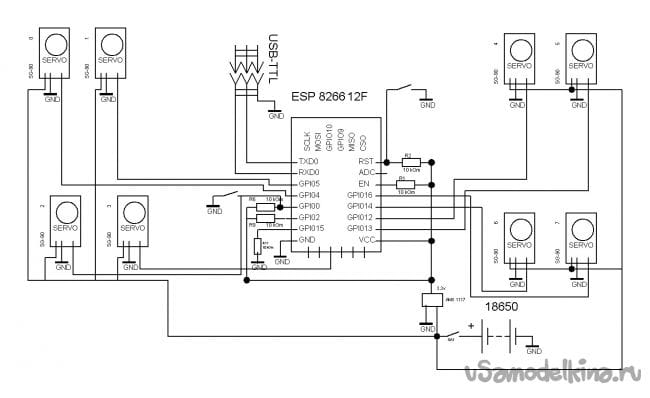

    И тут возможны несколько вариантов. На мой взгляд, самый оптимальный использовать ESP 8266 - 12E в качестве контроллера. Во первых у него есть необходимое количество выводов для подключения всех сервоприводов. Во вторых встроенный Wi-Fi модуль, что очень облегчает процесс управления и соединения. В третьих можно легко программировать в среде Arduino IDE. Лучше всего выбирать модуль с 4 Mb памяти. Итак, для запуска и прошивки ESP-8266 надо сделать минимальную обвязку. Напрямую к питанию подключается только вывод VCC, остальные выводы: CH_PD, RESET, GPIO0, GPIO2, должны быть подтянуты к питанию (VCC) через резистор. Резисторы на 10kOm можно заменить на другие, от 4,7kOm до 50kOm, кроме GPIO15 — его номинал должен быть до 10k. Напрямую, к минусу (GND) питания подключаем только GND, а GPIO0 подтягиваем тоже через резистор до 10kOm, для перевода модуля в режим загрузки прошивки, к GND. Не забудьте добавить кнопку для перезагрузки и вывести разъем для подключения USB-TTL, для осуществления прошивки. У всех сервоприводов подрезаем провода так, чтобы не мешались и не болтались, но при этом достаточно свободно, для того чтобы ноги могли спокойно двигаться. Все красные провода от сервоприводов соединяем напрямую с плюсом аккумуляторов, коричневые – с минусом. Оранжевые провода припаиваем к ESP согласно схеме:

    Сервоприводы пронумерованы следующим образом:
    Servo 0 – GPIO4 (если смотреть сверху нижняя левая нога, привод на корпусе)
    Servo 1 – GPIO5 (нижняя левая нога, привод на ноге)
    Servo 2 – GPIO0 (верхняя левая нога, привод на корпусе)
    Servo 3 – GPIO10 (верхняя левая нога, привод на ноге)
    Servo 4 – GPIO12 (верхняя правая нога, привод на корпусе)
    Servo 5 – GPIO13 (верхняя правая нога, привод на ноге)
    Servo 6 – GPIO14 (нижняя правая нога, привод на корпусе)
    Servo 7 – GPIO16 (нижняя правая нога, привод на ноге)

    Удобнее всего вначале припаять минимальную обвязку из резисторов. Затем саму ESP приклеиваем на двусторонний скотч, а после этого припаиваем все провода от сервоприводов, незабываем про стабилизатор напряжения для ESP. Питание ESP через стабилизатор на 3.3 вольта, а сервоприводы напрямую к аккумуляторам.


    Расскажу немного про другие варианты. Можно в качестве контроллера использовать Arduino Mini или Nano. Тогда все сервоприводы подключаем к Arduino, а связь осуществлять через ESP 8266-01. В ESP надо будет залить прошивку для передачи команд Arduino и соединить с выводами RX TX Arduino. В этом случаем и схема и прошивка другая. В следующий раз я напишу инструкцию по этому варианту а пока вернемся к нашей ESP 8266-12E.

    Шаг 3 Подготовка среды программирования.
    Для написания и редактирования прошивки под ESP необходимо установить дополнением для ESP под Arduino IDE через Boards Manager:
    1. Установите Arduino IDE с официального сайта Arduino.cc
    2. Запустить Arduino IDE, далее Файл — Настройки — в поле Additional Boards Manager URLs вставить ссылку на стабильную версию http://arduino.esp8266.com/package_esp8266com_index.json
    или для nightly build http://arduino.esp8266.com/staging/package_esp8266com_index.json нажать OK (В это поле вы можете вводить несколько ссылок, разделенных запятой)
    3. Инструменты — Плата — Boards Manager
    4. В Boards Manager в поле фильтра введите esp8266 или вручную пролистайте список и кликните на ESP8266 by ESP8266 Community Forum
    5. Кликните Install и дождитесь окончания загрузки (около 130 Мегабайт). Если загрузка произошла слишком быстро, возможно, что вы уже устанавливали Arduino IDE для ESP8266 и потребуется почистить кэш Boards Manager, иначе у вас останется установленной старая версия. Нужно сначала деинсталлировать старую версию, а потом необходимо удалить файлы кэша. Для Win7 x64 удалите файлы из папки C:\Users\Пользователь\AppData\Roaming\Arduino15 и повторите все, начиная с п.2
    6. Закройте Boards Manager и в меню Инструменты выберите Плата — Generic ESP8266
    7. Установите частоту вашего модуля 80 или 160Mhz, размер флеш памяти и выберите последовательный порт, к которому подключен ваш USB-TTL адаптер
    8. Также надо добавить в папку tools(находится в месте установки Arduino IDE) файлы из архива, для доступа к файловой системе ESP.
    esp8266fs.rar [6.17 Kb] (скачиваний: 341)


    Шаг 4 Прошивка.
    Осталось отредактировать скетч и залить его в ESP.
    В поле «String _ssid = "";» между кавычек укажите к какой точке доступа необходимо подключиться.
    «String _password = "";» - пароль этой сети.
    «String _ssidAP = "Quadrapinky";» имя сети, которую будет подымать ESP, если не подключится к существующей.
    «String _passwordAP = "12051005";» - пароль сети, которую будет подымать ESP, если не подключится к существующей.
    «String SSDP_Name="Quadrapinky";» имя SSDP

    Не забудьте загрузить в ESP дополнительные файлы. Делается это через вкладку Инструменты – ESP8266 Sketch Data Upload
    После пуска ESP пытается подключиться к точке доступа указанной в скетче, если удачно, нужно определить IP адрес нашего робота и подключиться по этому адресу через браузер. Также можно зайти через компьютер в сетевую инфраструктуру, найти нашего робота там и дважды щёлкнув мышкой подключиться к нему. Если подключение не удается, ESP становится точкой доступа. Тогда доступ можно получить подключившись к новой точке доступа и введя в браузере 192.168.1.1.

    Web – интерфейс состоит из двух страниц. Первая для управления. Вторая для настройки. На второй странице можно указать точку доступа к которой надо подключится, а также имя робота и название и пароль точки доступа которую подымает ESP. Все изменения вступают в силу после перезагрузки. Перезагрузить модуль можно тоже через web –интерфейс.
    esp_quadrapinky_wifi_2.rar [24.01 Kb] (скачиваний: 374)
    Продам эту самоделку или изготовлю на заказ. Напишите мне или оставьте комментарий для обсуждения деталей.
