    Можно ли регулировать как-то обороты асинхронного мотора?

    Валерий
    Здравствуйте. В настоящее время неторопливо делаю токарный станок по дереву. Собираю на базе двигателя от водяного насоса. Про мотор знаю, что он асинхронный однофазный (конденсаторный), мощностью 0,45 кВт. Обороты не знаю (на шильдике - литры в минуту.))) Это ж насос был))).
    "По ощущениям" - от тысячи до полутора....
    Вопрос: есть ли какой способ сделать регулировку оборотов, кроме частотника и шкивов))). Частотник - дорого для "ненужной развлекухи", шкивы - муторно.))))
    Возможно и не долговременное решение.
    Для основной работы эти обороты годятся... Но хотелось бы иметь возможность снижения их на какой-то короткий срок, пока заготовка чуток не отбалансируется, и в конце для отрезки (чтоб сильно не улетала)))... Или, хотя-бы, для "попробовать" - а то как-то страшновато сразу резко раскручивать какое-нибудь, уж больно не отбалансированное полено... Хотелось-бы иметь хотя-бы возможность раскрутить его постепенно...
    Китайцы предлагают только такое вот... А тут, насколько я "шарю", диммер не прокатит?
    (Или я, может, искать не умею??).
    46 ответов

    Добавить комментарий

    Иван_Похмельев #25471
    Сам не пробовал, но, судя по литературе, диммер может регулировать обороты в диапазоне где-то от половины номинала до номинала, при этом момент падает, температура и шум растут. Но, если только для пуска, то эти недостатки малосущественны.
    Как говорил дедушка ВИЛ, "практика - критерий истины". Ещё подождать недельку, вдруг кто-нибудь что-нибудь дельное подскажет, а потом - надо пробовать.
    Alex2553 #25470
    Цитата: Валерий
    Цитата: Pronin
    Не, электроника - это нечто другое. А здесь электротехника, если быть точным. И простой (прикидочный) расчет. Вам надо запитать элдвиг на ~450вт. С грубой регулировкой. Если нет ЛАТРа на 4А, берете транс ОСМ1-0,4. Производства Минского завода. Разбираете (аккуратно), сматываете обмотки и наматываете одну с отводами(~480вит). Проводом ПЭЛ2 1мм.
    60+60+60+60+60+60+120вит. Переключать симисторами или мощным пакетником.

    Говорю ж НЕ ШАРЮ! Понятия не имею, где берут ОСМ1-0,4. и как он выглядит!))))
    И где берут ПЭЛ2 1мм тоже не знаю! ))))

    Не ЛАТР не Диммер не катит для асинхронника . ТОлько ЧАСТОТА .. При снижении напруги снижается только мощность - обороты нет . Будешь давить скорость нагрузкой ( при снижении мощности ) - двигло задымит . Причем , если частотное регулирование - для снижения оборотов понижение частоты . В небольших пределах можно , чуть перезанизил - пойдет дым . Повышение оборотов и частоты- без проблем . .. А посему - либо частотник , либо КПП от авто , если не заморачиваться со шкивами . Хотя по моему - со шкивами проще .
    Валерий #25462 Автор
    Цитата: Pronin
    Не, электроника - это нечто другое. А здесь электротехника, если быть точным. И простой (прикидочный) расчет. Вам надо запитать элдвиг на ~450вт. С грубой регулировкой. Если нет ЛАТРа на 4А, берете транс ОСМ1-0,4. Производства Минского завода. Разбираете (аккуратно), сматываете обмотки и наматываете одну с отводами(~480вит). Проводом ПЭЛ2 1мм.
    60+60+60+60+60+60+120вит. Переключать симисторами или мощным пакетником.

    Говорю ж НЕ ШАРЮ! Понятия не имею, где берут ОСМ1-0,4. и как он выглядит!))))
    И где берут ПЭЛ2 1мм тоже не знаю! ))))
    Але нови ностра алис!
    Валерий #25461 Автор
    Связь обратная - я не ищу мотор, чтобы делать станок, я делаю станок, потому что есть мотор! )))))
    Достал друзей просьбой придумать, нахрена мне нужен токарник по дереву! )))). А то очень хочется собрать, а нафига он нужен мне - не могу придумать))))).
    У кого есть опыт установки димера на однофазник? Сильно он "жужжит и дёргается"???
    потому как склоняюсь к мысли, что мне и димер подойдёт - мне хочется, чтобы после включения, "горбатая заготовка" не дёргалась сразу резко с огромными оборотами, а чтоб можно было просто, без рывка, её плавно раскрутить. А дальше точить - уже "напрямую". Обороты "комфортные", проверено.
    Але нови ностра алис!
    Валерий #25460 Автор

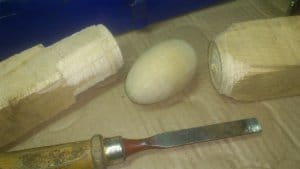

    Именно так и есть. Скажу больше - мысль собрать станок по дереву родилась именно от того, что перебирал кучу своих моторов, которые лежат без дела. Из более-менее подходящих в наличии есть несколько движков от старых стиралок ("Рига". Они тоже однофазные.) и движок от "гидрофора". Стиралочные отбросил - у знакомого посмотрел готовый станок. Слабоват. Станок хочу собрать простенький, с прямым приводом.Не хочется возиться со шкивами и передней бабкой. Остановился на "гидрофорном" . Попробовал... (Сварил по быстрому станину, сварганил примитивную заднюю бабку, Вместо "трезубца" навернул на вал барашковую гайку и заострил. ) Крутит хорошо. Мощности хватает и оборотов тоже. Ради интереса, работая "дедовской" стамеской, выточил яйцо:

    ok
    Решил из него и делать. Но у гидрофорного мотора выявились конструктивные недостатки - крепление фланцевое, а сзади только "ножка-подпорка"! "На попробовать" закрепил кое как, но толково применять в проекте - муторно и неэстетично!))))
    Но... "обезьяна уже в голове поселилась".)))))
    У меня был самодельный полировочный станок, который я сделал когда-то из мотора от водяного насоса. Он достаточно силён))) (При полировке мотор нужен сильнее, чем для наждака - там прижим нужен сильный, а площадь войлочного барабана (не диска, а именно барабана)достаточно большая. Обратил внимание, что шильдик на этих двух - одинаковый!!! И мощность и литры в минуту. Т.е., моторы отличаются только крышками (У насосного - стандартные с "лапами"). Решил его забрать на станок, а на гидрофорный поставить полировочный барабан.
    Але нови ностра алис!
    Валерий #25458 Автор
    Хоть и не шарю, но на это даже я обратил внимание)))))
    Але нови ностра алис!
    Иван_Похмельев #25452
    А может быть, плюнуть на этот движок и применить коллекторный двигатель, с которым всё понятно? Или есть цель пристроить к делу уже имеющийся?
    Korolev #25449
    Если нет ЛАТРа на 4А, берете транс ОСМ1-0,4.
    Не буду утверждать категорично, сам не экспериментировал, но, думается, обороты асинхронного двигателя больше зависят от частоты, нежели от напряжения. scratch
    Nruter #25444
    Цитата: Иван_Похмельев
    Может быть, в чём-то поможет.

    Очень "порадовал" раздел "Частотное регулирование". По-видимому, автор статьи понятия не имеет, как работает ЧРП.
    Pronin #25441
    Не, электроника - это нечто другое. А здесь электротехника, если быть точным. И простой (прикидочный) расчет. Вам надо запитать элдвиг на ~450вт. С грубой регулировкой. Если нет ЛАТРа на 4А, берете транс ОСМ1-0,4. Производства Минского завода. Разбираете (аккуратно), сматываете обмотки и наматываете одну с отводами(~480вит). Проводом ПЭЛ2 1мм.
    60+60+60+60+60+60+120вит. Переключать симисторами или мощным пакетником.
    Валерий #25440 Автор
    И по элдвигателю - посмотрите сколько выводов у движка. 3фазный или однофазный с доп. обмоткой(2фазный) ?

    Это я в электронике не шарю.))) В моторах я как раз таки шарю!!! krutoy
    Я же специально слово "конденсаторный" в кавычки взял, чтобы понятно было, что мотор именно двухфазный.
    Регулировка мощным Атотранформатором.

    Транс - это уже "электроника".)))) Это я уже опять "не шарю"... В смысле, я знаю что это, и как оно работает...
    Но вот, рассчитать площадь магнитопровода, сечение и количество витков обмоток - уже как-то не берусь.... (Если бы припёрло - смог-бы. Но не охота долго рыться и осваивать эту тему))) Да и где это всё найти, чтоб его намотать? )
    Да и, что-то даже мне- нешарящему подсказывает, что всё это даже для полукиловаттного мотора будет не совсем миниатюрным))))
    Тем более, что это - не статичная нагрузка, а таки, мотор с присущими ему индукциями и прочими вихревыми токами...)))))...
    (Пардон за "самопальные формулировки".))) Напоминаю: НЕ ШАРЮ!))))
    Але нови ностра алис!
    Dmitrij #25439
    КПП от ВАЗа влепить и вперед

    «Марти! Думать нужно в четырех измерениях...»
    Pronin #25438
    Тоже иногда возникает потребность в небольшом токарном. Для себя обозначил - нужен токарный патрон (кулачковый) на оси. Типа передняя бабка в примитиве. И с передачей от двигателя шкивом (или шестернями). Двигатель уже лежит от стиральной машинки Hansa (с датчиком на валу!). Добавляем платку регулир.оборотов на микросхеме (есть и спаянные в Инете). У Китая уже видел (набор) для передней бабки. Но, вес как пересылать по российской почте(?)
    И по элдвигателю - посмотрите сколько выводов у движка. 3фазный или однофазный с доп. обмоткой(2фазный) ? Регулировка мощным Атотранформатором. И еще учесть, что мощность будет < 35% от номинала по паспорту.
    Можно просто конечно на кратковременно вкл. диммер для снижения мощности. И диммер надо помощнее.
    Валерий #25432 Автор
    В том то и дело, что "рыть" я не умею...
    Вспоминая недавние Ваши рассуждения про "шарю" и "не шарю", я скажу, что я - НЕ ШАРЮ!!! Т.е., я понимаю как работает частотник, но собрать его не смогу уж точно... И уж, тем более, не смогу что-то сам создать.
    Але нови ностра алис!
    Иван_Похмельев #25429
    ПМСМ, если бы был простой способ, никто бы с частотниками не заморачивался. Диммер может только понизить напряжение. Если при пониженном напряжении механически подтормаживать вал, наверно, можно понизить скорость вращения, но последствия боюсь предсказывать.
    Если сделать регулятор, который "выкусывает" не кусок синусоиды, а целые периоды, то получится подобие частотника, только не с плавным, а с дискретным изменением частоты вращения. Мне кажется, надо "рыть" в этом направлении.
