Курилка-кофейня. Общая ветка для общения #2

Pronin, а вот что между этим:

Лишнее стираем и обводим шариковой ручкой.

и этим:

распечатать на принтере.

Как бы в Юморном стиле...

А то многие здесь не могут выйти на конечный продукт - Схему

Ну что, разобрался ты с ним? Ваапче-то такие дурни просто так, без причины, не сгорают...

С патриотизмом в голове, реакция иная и песня из фильма - "Весна на Заречной улице," душевно даёт надежду на будущее по всем темам.

И заводскую проходную, я не забуду никогда.

Подпитка движения  с реакцией на

 Текст на картинке. Этто закон.

Иногда контакт теряется возле выводов, там точечной сваркой нихром приварен, от перепадов температуры бывает обрывается. Судя по фото резистор подстроечный, можно второй накладной хомутик поставить и через  него подключить. Ну а как определить сопротивление исходное вы уже написали.

Ты чё, в натуре? Ремонтировать остеклованный резистор? Освободи регулировочный хомутик и померь омметром непосредственно дорожку, посчитай число витков, чтобы понять, какое у него было сопротивление до того как... Рассчитай сопротивление витка и помножь на количество.. Всё это нужно для того, чтобы найти новый резистор ПЭВР 5 вт. с таким же номиналом... Кто ж их перематывает?

И да, такой резистор не мог сгореть сам по себе - причина в той цепи, где он работал...

Это ещё не сгорел. Контакт потерялся на средней точке, почистить и всё заработает. А если обмотка отгорела, то перемычку перекинуть справа налево.

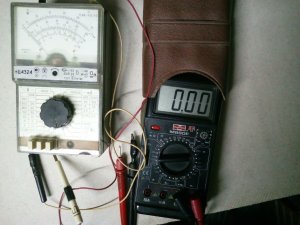

Ноль. Где-то обрыв полный. Придётся очищать, разматывать...

Ну так померь - концы-то остались.. И дорожка вся на виду.. Нетрудно сообразить пропорцию... На вскидку - Ом 5-10 будет...

та не... кое-что другое... мусор космический. Когда-то покажу

Такая история... Давным-давно, когда ДМВ-вещание у нас только появилось, швагер (брат жены) слепил такой волновой канал с такой именно точностью. Позвал он паяльник со мной вместе, припаяли кабель, петлю, штекер. А трубу для стойки он хотя и сп... приобрел, но еще не притащил. Выходные, до понедельника ждать - свербит в ...., попросили у соседа жердочек на пробу. Тому тоже интересно, перекинул через забор, заодно сгоняли его, как самого молодого, в магазин и на крышу. Включили, покрутили - не очень, цветность рвется. Ладно, давай... И еще... Блин, как телик заработал классно! Да, замочка - великое дело! И тут приходит соседка за мужем, заодно рассказывает - налетела стая ворон, расселись на крышах, что-то у вас сломали. Мы бегом... Лежит поуродованная антенна на бочке с водой и прекрасно принимает. Неделю не трогали, так хорошо работала...

Размеры элементов, как и расстояния между ними на диапазоне ДМВ должны соблюдаться с точностью до 1 мм....

да, петлю! Петлевой вибратор, я ж нарисовал на картинке. Не выводы местами, а петлю кувыркнул вперед, на 180...

Поляризация - это не то, что ты сделал.. Чтобы сменить поляризацию, нужно всю антенну поставить вертикально, а ты просто поменял местами выводы вибратора? И у него по факту работает та часть, которая совпадает с плоскостью директоров а концы - это согласующий элемент...

Какими рогами? Куда вперёд?

Если ты перевернул петлю - да, ты расстроил антенну!!!

Это да, сколько производителей, и раз в десять больше схем ))
У меня где-то пакет есть с усилителями антенными, на разные диапазоны, с разным уровнем шумов и разным уровнем усиления. Сейчас они по факту и не нужны. Эфирное вещание почти на нуле, всё через интернет, там и качество изображения отличное, и риск от грозового разряда спалить телевизор в разы меньше, сигнал-то по оптике и локальная сеть по дому ))

да уже новую пробовали приставку, не пашет.

петлевой вибратор не в ту сторону поставил, на 180 градусов. Херня эта вся на трубе метров 20, да еще и не у меня, валять зае...ся

угу, схемы нет, в том и дело

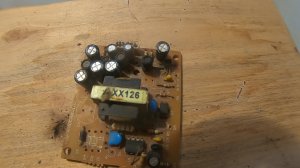

Угу, до бабаха было в ту, а теперь не в ту?    Попробуй просто выбросить антенный усилитель, антенный кабель подключи напрямую к вибратору, в настройках приставки "Питание антенны" - выкл. Чем чёрт не шутит, пока Бог спит. Но если в приставке бабахнул 400 В конденсатор и накрылся мост, скорее всего приставке хана.

Ну да, знать бы ещё, что у него за усилитель... Хоть бы фото, а так их много..

Но сложного там ничего нет.. (для меня имхо)

Похоже на конденсатор.
