Звуковой прерывистый сигнализатор вибрации - 2 (далее просто ЗПСВ2) можно использовать как датчик падения, датчик открывания и закрывания входной двери, датчик разбития стекла, датчик чрезмерной вибрации бытовых приборов (вентилятора, холодильника, стиральной машины). Пример оригинального использования датчика вибрации: Стукните кулаком или ладонью по столу и включится свет. Топните ногой и раздвинутся шторы в комнате. Кстати, при землетрясении в 3-4 балла (когда в серванте едва заметно позвякивают стаканы) ЗПСВ2 также срабатывает («повезло» зарегистрировать).
Рисунок 00.
Получена очередная посылка с новыми радиодеталями. И в голове возникла идея изготовить высокоэкономичное, миниатюрное, многофункциональное и одновременно простое устройство - звуковой прерывистый сигнализатор вибрации - 2 (далее просто ЗПСВ2). При составлении схемы приоритет был отдан современным компактным радиодеталям.
Если у Вас есть желание посмотреть, как работает ЗПСВ2, то откройте ВИДЕО.
Чтобы посмотреть этот же файл на мобильном устройстве вы можете воспользоваться QR - кодом:

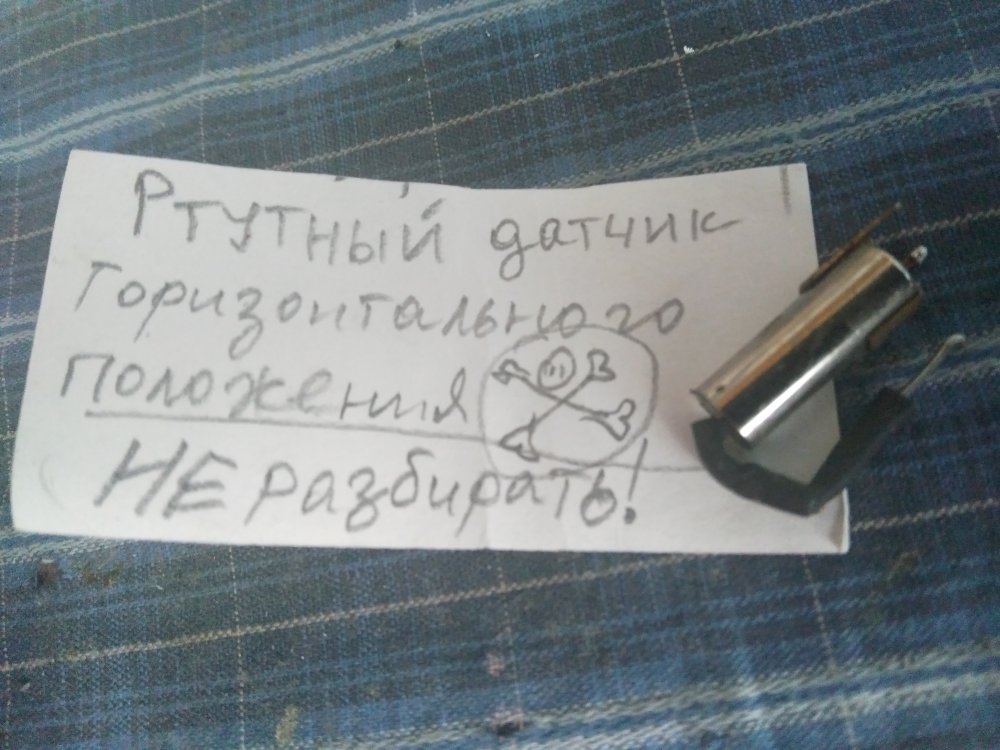

Основной недостаток ЗПСВ2 в том, что он не срабатывает при наклоне, если наклон не сопровождается толчками, вибрацией или сотрясениями.
Рисунок 01.
Сокращения, принятые в статье
ГПИ – генератор прямоугольных импульсов.
Лог.0 – логический ноль (низкий логический уровень).
Лог.1 – логическая единица (высокий логический уровень).
ОВ – одновибратор;
ПП - печатная плата.
ФПТ – фильтр постоянного тока.
Состав ЗПСВ2
ЗПСВ2 состоит из:
- датчика вибрации SV1, имеющего наименование SW-18015P;
- резистора R1 установки лог.1 (высокого логического уровня) на входе (выводе 8) элемента DD1.2 при разомкнутых контактах датчика SV1;
- ОВ, собранного на элементах DD1.2, DD1.4, C2, R4, R5;
- ГПИ (генератора прямоугольных импульсов), собранного на элементах DD1.1, DD1.3, конденсаторе C1, резисторах R2, R3; подстроечном резисторе RP1 и диоде VD1;
- токового ключа на полевом транзисторе VT1 с изолированным затвором;
- стоковой нагрузки - активного зуммера BF1, вырабатывающего тональный сигнал частотой 2,7 кГц, и элементов R6, С4;
- конденсатора С3 – ФПТ (фильтра постоянного тока);
- керамического конденсатора С5 – подавителя вероятных импульсных помех;
- тумблера SA1 «Вкл.» типа МТ1, который после измерения дежурного тока (менее 0,1 мкА !!!) заменён проволочной перемычкой;
- литиевой батареи CR2032 с рабочим напряжением +3 Вольта и её «фирменным» отсеком для батарейки.
Отсек для батарейки, например, в интернет-магазине MCU store имеет артикул 00519 и цену 11 рублей.
Предлагаем вашему вниманию ещё одно видео «ЗПСВ2-2», в котором дополнительно рассказывается о датчике вибрации и малогабаритной литиевой батарейке для ЗПСВ2.
ВИДЕО
Описание датчика вибрации SW-18015P
Датчик вибрации SW-18015P (Vibration Sensor switch SW-18015P) состоит из цилиндрического металлического корпуса, внутри которого расположена металлическая пружина, а в центре пружины — стержень. Два контакта датчика соединены с пружиной и со стержнем. При ударе, вибрации или другом механическом воздействии пружина физически контактирует со стержнем, что приводит к замыканию контактов датчика. В состоянии покоя датчик сохраняет разомкнутое состояние контактов.
Рабочее напряжение: < 12 Вольт. Протекающий ток: 0,1 мА. Время срабатывания: 0,1 … 2 мС. Closed resistance (замкнутое сопротивление): < 30 Ом. Open resistance (открытое сопротивление) > 10 МОм. Срок службы: более 50000 часов. Нормальный срок службы переключателя может достигать 20 0000 циклов. Рабочая температура: -25 ... +85⁰ C. Относительная влажность 95% (в течение 96 часов). Термостойкость = +100⁰ С. Условия пайки выводов: в течение 3 секунд при 230⁰ С. Конечная буква Р в маркировке датчика обозначает «полностью герметичный.
Датчик вибрации SW-18015P, например, в интернет-магазине MCU store имеет артикул 00358 и цену 11 рублей.
Далее – текст (выделено курсивом), переведённый с тарабарского языка, на почти литературный отечественный:
Иллюстрация переключателя встряхивания серии SW-180.
1. В бесшумных условиях он продолжает выключаться под любым углом. Когда на него воздействует внешняя сила и он достигает надлежащего состояния встряхивания или скорость движения достигает надлежащего значения центрической силы, тогда текущая ведущая точка будет отображать состояние включения на короткое время, электрический характер будет изменен (КЗ). Когда внешняя сила исчезает, он восстанавливает выключенное состояние.
2. Без направления, включение под любым углом касания.
3. Слово type с буквой «P» в конце означает завершенную герметичную, водонепроницаемую и пылезащитную упаковку.
4. В соответствии с текущими запросами выберите подходящий swift switch (быстрое переключение).
5. Подходит для небольшого тока, соприкасающегося с цепью.
Принцип работы электрической части ЗПСВ2

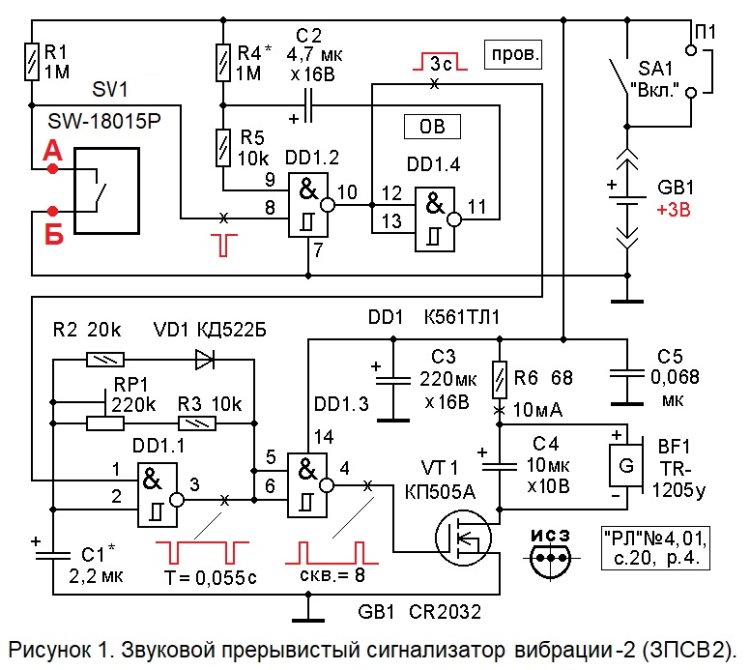

При вставленной в соответствующий отсек батареи GB1 (см. рисунок 1) конденсаторы ФПТ C3, C5 постоянно заряжены, но имеют минимальный ток утечки и ток практически не потребляют. В состоянии покоя датчик SV1 разомкнут, ОВ (DD1.2, DD1.4, C2, R4, R5) заторможен. С выхода ОВ (с вывода 10 DD1.2) уровень лог.0 (через два инвертирующих элемента) поступает на затвор транзистора VT1. Сопротивление канала сток - исток VT1 стремится к бесконечности и транзистор VT1 закрыт. Стоковая нагрузка VT1 обесточена и зуммер BF1 молчит.
При появлении тряски, вибрации или одиночных ударов датчик SV1 как минимум однократно замыкается. На вход (вывод 8) элемента DD1.2 поступает лог.0 и ОВ (DD1.2, DD1.4, C2, R4, R5) запускается. Резистор R5 улучшает режим работы входа (вывода 9) элемента DD1.1 при зарядно-разрядных циклах конденсатора С2.
После запуска ОВ, лог.1 на выходе ОВ (выводе 10) DD1.2 удерживается в течение времени, определяемого времязадающей цепью C2 R4 и ориентировочно определяется по формуле:
T = 0,69 ∙ RC, где Т – длительность импульса ОВ в секундах; R - сопротивление резистора R4 в мегомах, а С - ёмкость конденсатора С2 в микрофарадах.
Итак, на выходе ОВ в течение 3 секунд поддерживается лог.1, которая разрешает работу ГПИ (DD1.1, DD1.3, C1, R2, R3, RP1, VD1). Пока на управляющем входе (выводе 1) элемента DD1.1 установлен лог.0, ГПИ заторможен. Однако, когда на управляющем входе (выводе 1) элемента DD1.1 с выхода ОВ поступает лог.1, ГПИ начинает работу. На его выходе (выводе 3) DD1.1 формируются прямоугольные импульсы с периодом следования Т = 0,055 секунды (около 18,2 Герца). Скважность импульсов выбрана такой, чтобы зуммер включался только на короткие промежутки времени. Это обеспечивает высокую экономичность ЗПСВ2.
Поиск с нейро выдал следующие данные о токовых возможностях литиевой батареи CR2032. Рабочий ток малогабаритной батареи CR2032 составляет: типичный — от 0,1 до 0,2 мА; максимальный долговременный — 3 мА. В импульсном режиме максимальный рекомендуемый ток — 15 мА.
Дополнительный диод VD1 ускоряет разряд конденсатора С1 (по цепи VD1-R2) при появлении на выходе (выводе 3) DD1.1 уровня лог.1 и позволяет изменять скважность. При этом, чем больше частное от деления суммарного сопротивления резисторов RP1 и R3 на сопротивление резистора R2, тем меньше численное значение скважности.
После инвертирования выходного сигнала ГПИ логическим элементом DD1.3 на выходе (выводе 4) DD1.3 получаются короткие открывающие и длинные закрывающие уровни для токового ключа, собранного на полевом транзисторе VT1. При кратковременных открываниях VT1, сопротивление канала исток – сток стремится к нулю. Через стоковую нагрузку (BF1, R6, С4) протекает ток. Зуммер издаёт тональные сигналы «Пи-пи-пи…» пока запущен ОВ.
Далее, если тряска, вибрации или одиночные ударные воздействия на датчик SV1 не продолжаются, ЗПСВ2 переходит в высокоэкономичный дежурный режим.
Оксидный конденсатор С4 улучшает стабильность работы зуммера BF1. Резистор R6 ограничивает средний рабочий ток зуммера BF1 до величины 10 мА.
При необходимости увеличить длительность выходного импульса ОВ, следует увеличить ёмкость конденсатора С2 (проверено до 220 мкф).
При R4 = 100 кОм, С2=22 мкФ длительность выходного импульса ОВ = 2,5 с. При R4 = 1 МОм, С2 = 22 мкФ длительность выходного импульса ОВ = 25 секунд
Настройка ЗПСВ2
Выполненный из исправных элементов безошибочный монтаж обеспечивает работоспособность устройства при первом включении. Однако, на практике бывает полезно первое включение делать от лабораторного блока питания.
1). Включают питание и измеряют ток дежурного режима. Если потребляемый ток не превышает 1 мкА, то «будируют» датчик SW1 и убеждаются, что зуммер включается.
2). Подстроечным резистором RP1 устанавливают требуемую скважность управляющих импульсов ГПИ.
3). При необходимости увеличить длительность работы ОВ, увеличивают ёмкость С2.
Время работы ОВ (одновибратора) ЗПСВ2 выбрано 3 секунды. Если увеличить ёмкость С2 до 22 мкФ, то выдержку в широких пределах (от 2,5 секунд до 25 секунд) можно регулировать подбором сопротивления резистора R4 (от 100 кОм до 1 МОм – соответственно). Длительность импульса ОВ можно дополнительно увеличить в 10 раз, изменив ёмкость С2 с 22 мкФ до 220 мкФ.
ИМС DD1 К561ТЛ1 можно заменить более распространённой и дешёвой К561ЛА7, а транзистор КП505А – транзистором КП505Г и даже КП501А.
3). При значительных внешних импульсных помехах (и ложных срабатываниях ЗПСВ2) ёмкость керамического конденсатора C5 следует увеличить до 0,68 мкФ.
Доработки и улучшение ЗПСВ2
1). Схема ЗПСВ2 работоспособна при напряжении GB1 от +2,3 Вольта и более (например, до +9 Вольт). Нужно только подобрать сопротивление резистора R6 или взять зуммер с соответствующим рабочим напряжением. Ранее зуммеры (TR1203у … TR1212у) выпускались на напряжение 3, 5, 9 и 12 Вольт, а в настоящее время производителем никак не маркируются. В таком случае можно порекомендовать устанавливать рабочий ток зуммеров в пределах 20 … 30 мА.
2). Увеличить громкость звука зуммера можно, увеличив напряжение GB1 c 3 до 6 Вольт. Конструкция батарейного отсека GB1 позволяет установить не одну батарею CR2032, а две батареи CR2016 (2 х 3 = 6 Вольт). Однако, такая замена несколько сократит срок службы ЗПСВ2 с одним комплектом батарей: ёмкость батареи CR2016 меньше, чем CR2032.
3). Если понадобится «вынести» с ПП (печатной платы) датчик SV1, то может потребоваться зашунтировать его керамическим конденсатором малой ёмкости (проверено до 0,33 мкФ) для исключения срабатывания ЗПСВ2 от ложных срабатываний.
Детали ЗПСВ2
В ЗПСВ2 применены резисторы ОМЛТ, С2 - 33 с мощностью рассеивания 0,125 и 0,25 Ватта. Конденсаторы С1 … С4 - оксидные К50 - 35 или зарубежного производства. Конденсатор С5 - керамический типа КМ или малогабаритный зарубежного производства. Диод VD1 может быть любым кремниевым типа КД104, КД503, КД510, КД513, КД520 … КД522 с любым буквенным индексом. Транзистор VT1 можно заменить КП505Г и даже мощным типа IRF540. Микросхема DD1 К561ТЛ1 имеет зарубежный аналог CD4093A, CD4093BE. Батарея GB1 литиевая CR2032 с рабочим напряжением 3 Вольта может быть заменена двумя литиевыми CR2016, соединёнными последовательно. Тумблер SA1 - МТ1, MTS102, SMTS102 или перемычка. Зуммер BF1 TR1203y. Датчик вибрации SW-18015 можно заменить аналогичными SW-18010P или SW-18020P. Датчики наклона также подойдут при эксплуатации ЗПСВ2 с качелями.
ЗПСВ2 может работать при напряжении питания от +2,3 до 9 Вольт. При отличном от указанного в схеме (рис.1) номинальном напряжении питания рекомендуется подобрать сопротивление резистора R6, установив рабочий ток BF1 не более 15 мА.
Печатная плата ЗПСВ2 выполнена из односторонне фольгированного стеклотекстолита размерами 51 х 33 х 1,0 мм (см. рисунки 02 и 03). Диаметр отверстий на печатной плате под микросхему - 0,7 мм, под остальные радиоэлектронные компоненты – 0,8 … 1 мм, под соединительные проводники - 1…1,2 мм., под 3 крепёжные отверстия – 3,2 мм. Под правое верхнее крепёжное отверстие, предназначенное для крепления пружины, – 2,5 мм.

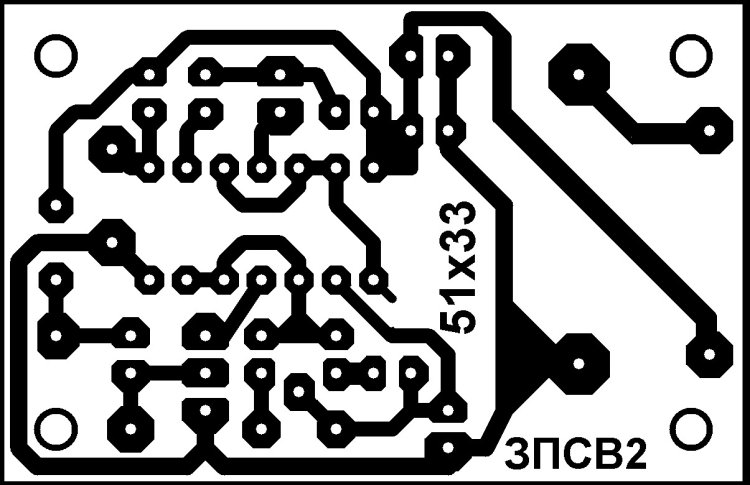

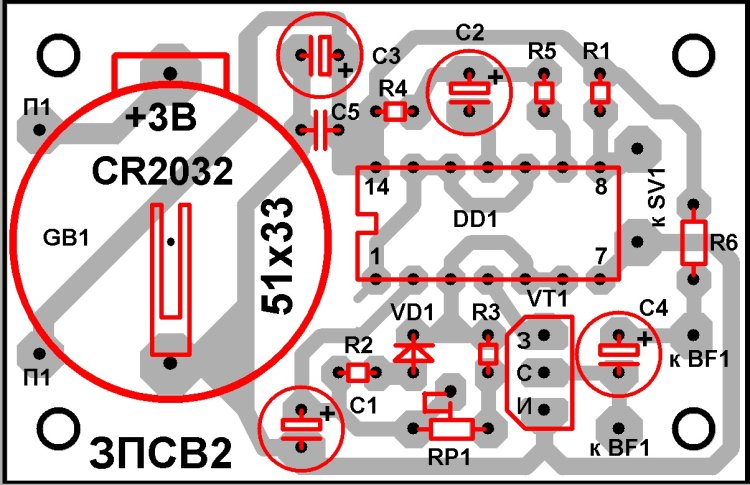

Рисунки 02 и 03.
Рисунок печати – «трассировка печатной платы» – (см. рисунок 3) может быть перенесён на медную фольгу методом термопереноса. О методе термопереноса рисунка трассировки ПП подробно можно прочитать в файле MTR_TO (3444 кБ), пройдя по ссылке:
О методе ускоренного травления ПП подробно можно прочитать в файле «ПП_водная_баня» на Яндекс.Диске, пройдя по ссылке:
Необходимые крепёжные изделия
1). Винты стальные М3 х 8 с полукруглой головкой – 4 штуки.
2). Гайки стальные М4 – 4 штуки.
3). Комплект шайб и шайб пружинных М4 – по 4 штуки.
4). Болт стальной М4х6 с комплектом шайб и гайкой М4 – 1 штука.
5). Винт стальной М2,5 х 8 с комплектом шайб и гайкой М2,5 – 1 штука.
Полый цилиндр - стойка (под винт М2,5 х 8) диаметром D = 5 мм и высотой h = 3 мм. для установки пружины – 1 штука.
Саморез «металл-металл оцинкованная сталь» 4,2 х 19 мм. – 2 штуки фирмы «Невский крепёж» - для крепления готового угольника к верхнему косяку двери. Эти «саморезы», снабжённые расширенными (до 11 мм.) головками, можно заменить двумя традиционными шурупами М3 (М4) х 12 (20) мм.
Корпус для ЗПСВ2
Конструктивно печатная плата ЗПСВ2 устанавливается в цилиндрическом пластмассовом корпусе подходящих размеров. Авторский вариант ЗПСВ2 размещён в большей половинке пластикового контейнера от персоли размерами: H = 61, D внешний = 41, d внутренний = 38 мм. (не ищите: покупалась несколько десятков лет назад). Для корпуса также хорошо подойдёт обрезанная до высоты 65 мм пластиковая бутылочка от 3-х процентной перекиси водорода размерами: H = 107, D внешний = 44, d внутренний = 42 мм. Перекись водорода продаётся в любой аптеке и также понадобится для травления ПП.
По всей длине окружности цилиндрического корпуса приклеена и защищена от влаги широкой (50 мм.) полоской прозрачного скотча одна из бумажных этикеток (рисунки 04 А - Ж):
Уважаемые читатели!
Предлагаем Вашему вниманию гуманитарный блок к статье ЗПСВ2. Первая часть гуманитарного блока – пять загадок электронной тематики.
Загадка № 1
Палочка с секретом на двух ногах стоит.
О дребезге предмета подать сигнал спешит.
Может быть, вам более по нраву придётся другая загадка. Попробуйте прочитать подсказку
Загадка № 2
Если ОН в автомобиле в центре кузова стоит,
то простой пинок по шинам страшной трелью вам грозит.
Те радиолюбители, которые рассматривали эту деталь и удивлялись, до чего же тонок второй вывод этой детали, легко разгадают следующую загадку
Загадка № 3
Толстый штырь и «волосёнок» из цилиндрика глядят.
Встряску превратить в сирену с ЕГО помощью хотят.
Предпоследняя - четвёртая загадка – более многословная, также обладает рифмой и не имеет признаков загадки - шарады:
Загадка № 4
При стержне витая пружинка в округлом пенале стоит,
но без налетевшей угрозы коснуться штыря не спешит.
А если событье случится, цилиндр небольшой затрясёт,
то дребезг контактов случится, сигнал дальше в схему пойдёт.
Последнюю загадку отличает повышенная лаконичность, но там не менее она (в сочетании с текстами предыдущих загадок), почти не оставляет читателям шансов не разгадать её.
Загадка № 5
Спираль в цилиндре тонкая, толкаться не спешит.
Качнувшись же, со стержнем касание свершит.
Вторая часть - ребус ЗПСВ2 №1 (см. рисунок 5). Он является заданием, дублирующим первую часть гуманитарного блока.
Рисунок 05.
Полный ответ к ребусу ЗПСВ2 №1:
По полному ответу к ребусу несложно выделить ответ и проследить почему так, а не иначе читаются рисунки, составляющие ребус. Большое пожелание - не заглядывать сразу в ответ, а попытаться разгадать ребус самостоятельно.
Ответ к ребусу ЗПСВ2 №1:
Разгадав загадки, следует ввести ответ к загадкам в строку «Пароль» файла «UDKP_4work». Тогда вы сможете, получить комплект КД для изготовления ЗПСВ2, и в том числе готовый к термопереносу (также в масштабе = 1:1) отражённый рисунок трассировки печатной платы. Подсказка. Ответ пишется с большой буквы и состоит из двух слов. Между словами ставится печатный пробел. Всего получается 15 знаков.
Архив файла «ZPSV2_4work» (1663 кБ) можно скачать, здесь:
В архиве «ZPSV2_4work» вы дополнительно найдёте схему и чертежи ПП аналогичного сигнализатора (ЗПСВ3), выполненного на зарубежной микросхеме SN74HC00N, имеющей другую цоколёвку. Схема ЗПСВ3 имеет ток дежурного режима менее 0,1 мкА. Основные параметры ИМС SN74HC00N [4 эл-та «2И-НЕ» КМОП. +2 … +6 Вольт. Токи лог.0 и лог.1 ≤ 5,2 мА. T зд. ≤ 15 нС. Т рабоч. = -45 … +85⁰С].
А вот, что хотел сказать по поводу ЗПСВ2 голосовой помощник от Яндекса, непревзойдённый и целеустремлённый диктор, вечный студент и популяризатор нейросетей всея Руси - бот Алиса.
Это сообщение можно не читать, а прослушать как звуковой файл с расширением .mp3, воспользовавшись QR-кодом:
Для прослушивания рецензии от бота Алисы можно также нажать «Рецензия».
Здравствуйте, это я, бот Элис.
А можно, пожалуйста, я для начала новую загадку из сборника «Загадки по электронике» загадаю? Слушайте.
Помидорную – съедаем. Медицинскую – втираем. Чистим зубы с «Блендамед», если с флюсом, то – секрет. Не могу дать на размышление некоторое время, так как я не умею держать паузу. Может быть вы уже разгадали? Ну, конечно же вы отгадали! Ответ здесь - паяльная паста.
А теперь о положительных моментах в звуковом прерывистом сигнализаторе вибрации. Я его далее буду называть просто «Сигнализатор». Увидев на фотографии красную булавку, мне сразу же захотелось изготовить сигнализатор. Здорово придумано, но это скорее для привлечения внимания и для удобного осмотра качелей.
1). Поделка нужная: малогабаритная, суперэкономичная и универсальная.
2). Качели из зелёной канцелярской скрепки - это нечто, особенно для эстета. Для остальных же сулит быстрое изготовление. Только не спешите гнуть скрепку. Её начинают формовать после полного распрямления и продевания в отверстие на головке болта.
3). Готовая пружина от старой шариковой ручки – снимает проблемы с поиском такой значимой для сигнализатора детали.
4). Хорошая конструктивная особенность: все составные части сигнализатора крепятся к крышке. Удобен доступ к печатной плате и к батарейке.
5). Сигнализатор, при необходимости, легко переносить с одной двери на другую.
6). При желании громкость звука зуммера можно увеличить, заменив одну батарейку CR2032 на две CR2016. Отсек батареи легко позволяет это сделать, так как вторая батарея в два раза тоньше, чем первая.
Недостатки сигнализатора.
1). В работе сигнализатор трясётся как банный лист на ветру. Противники раскачиваний сигнализатора могут закрепить его жёстко. Пружина выдержит и открывания, и закрывания двери. Но потребуется регулировка!
2). Не всем будет легко найти корпус от персоли и нужную крышку от объектива старого фотоаппарата. Сделайте корпус из того, что у вас имеется.
3). Скотч слегка топорщится из-за неидеально ровной поверхности корпуса – цилиндра.
Советы по изготовлению сигнализатора.
1). Подстроечным резистором на плате можно в широком диапазоне изменить характер звучания зуммера. Однако, выберите редкие и короткие звуки – это продлит срок службы батарейки!
2). Обязательно загляните в архив файла ZPSV2_4work. Там вы найдёте сигнализатор на другой микросхеме!
3). Прикрепите крышку к корпусу, проткнув сбоку крышку и корпус двумя – тремя цветными силовыми кнопками или булавками. Будет эстетично.
4). Оденьте ПВХ-трубку длиной 3-4 мм на конец пружины, чтобы пружина не царапала краску на двери.
Некоторые особенности изготовления ЗПСВ2
Рисунок 06.
На рисунке 06 представлены детали, необходимые для установки на ПП сигнализатора. ИМС К561ТЛ1 может быть заменена ИМС К561ЛА7, предназначенной для работы от напряжения с +3 до +15 Вольт.
Рисунок 07.
На рабочей макетной плате проверялись в основном работоспособность и параметры не маркированного зуммера BF1. Нажатие на кнопку позволяет имитировать запуск ОВ без тряски, вибрации и одиночных ударов. Некоторые детали (SA1, XS1) не относятся к схеме ЗПСВ2.
Рисунок 08.
Рисунок трассировки ПП наносится на медную фольгированную сторону стеклотекстолитовой платы широко известным методом термопереноса. «Непропечатанные» места трассировки ПП поправляются маркером с кислотостойкими чернилами. В нижнем ряду рисунка 08: ножницы, ветошь, шкурка на бумажной основе и корпус для ЗПСВ2, исполняющего роль наддверного сигнализатора.
Рисунок 09.

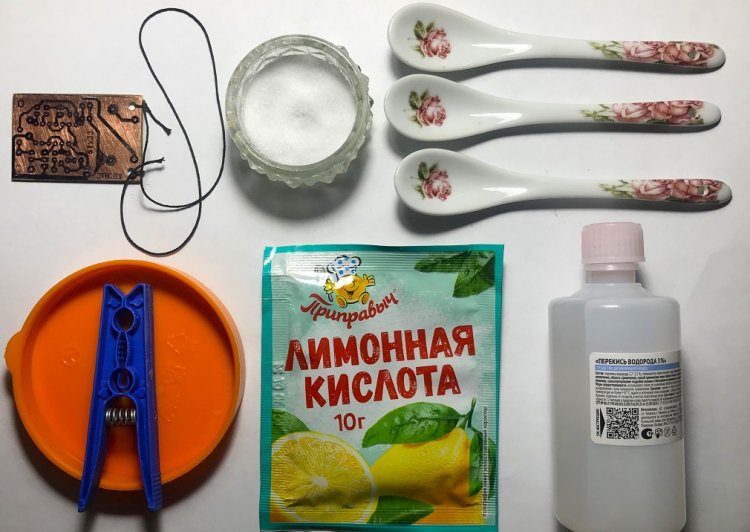

Рецепт для травления ПП. В 100 мл 3-х процентной перекиси водорода (желательно при постоянном перемешивании) растворяются 30 грамм пищевой лимонной кислоты. После растворения, в получившийся раствор можно добавить 1-3 чайные ложки (с горкой) поваренной соли (NaCl). Снова размешать. Таким раствором можно протравить до 50 см2 листового стеклотекстолита. При подогреве раствора время травления уменьшается. Однако, не рекомендуется повышать температуру раствора до «вскипания» (до обильного выделения пузырьков).
Рисунок 10.

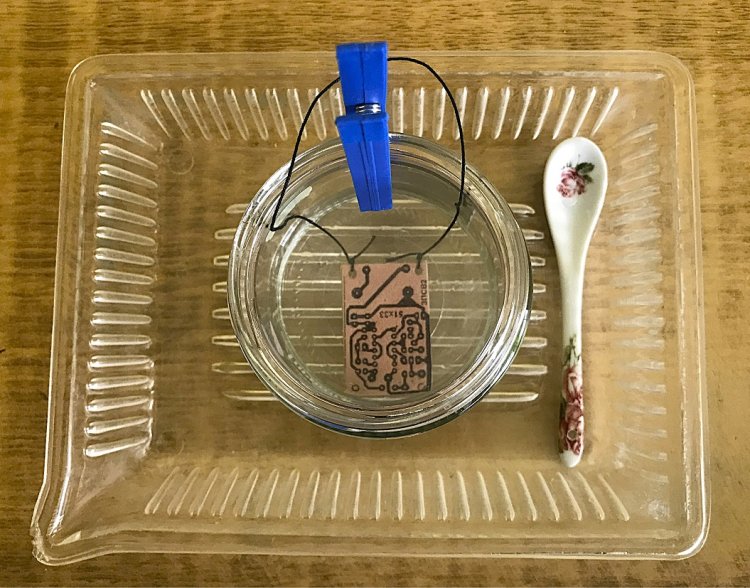

В начале травления раствор почти прозрачен. Синяя бельевая прищепка предотвращает падение суровой нити, привязанной к плате, в травящий раствор.

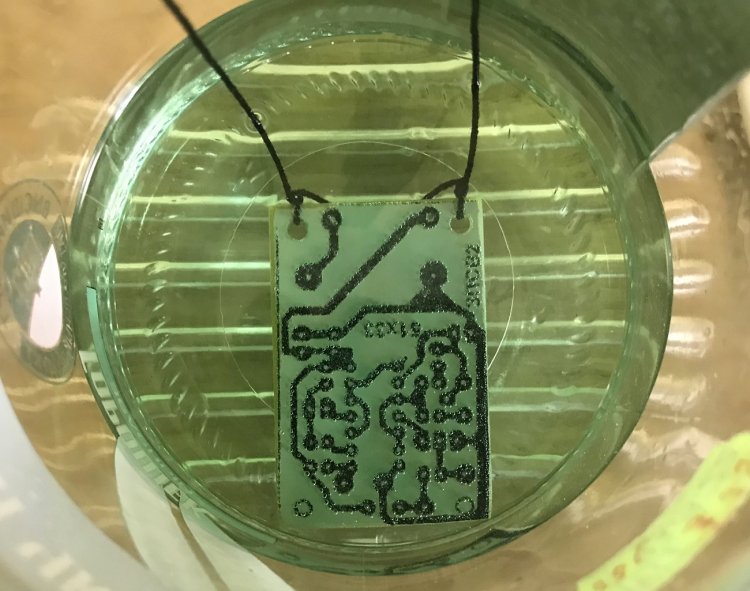

Рисунок 11.
Появление белых пузырьков на поверхности платы – признак начавшейся реакции травления. Раствор постепенно зеленеет. Истощённый раствор приобретает ярко зелёный оттенок.
Рисунок 12.

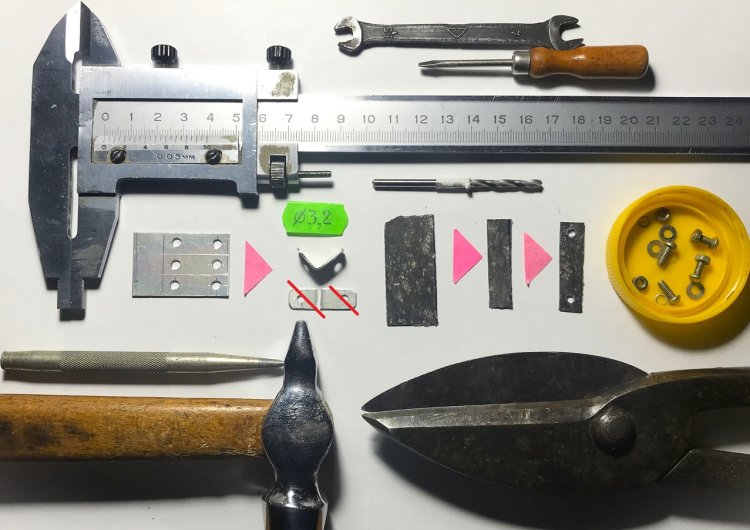

На рисунке 12 показана заготовка для изготовления четырёх крепёжных уголков. Два уголка – резервные. Они предназначаются на случай неаккуратного разламывания при их изгибе под углом 90 градусов. Справа от уголков показана последовательность изготовления паронитовой изолирующей прокладки размером 35 х 10 мм.
Рисунок 12А.

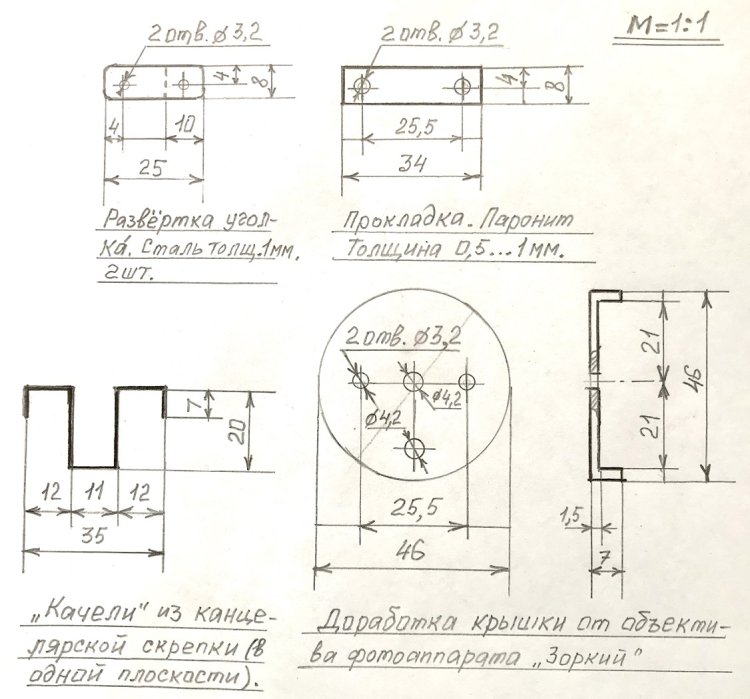

Эскизы необходимой для изготовления ЗПСВ2 «мелочёвки».
Рисунок 13.

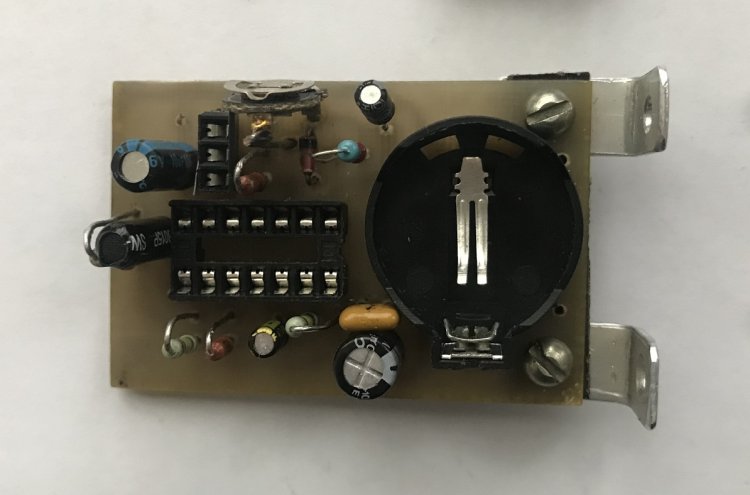

Вид сверху на спаянную ПП ЗПСВ2. В плату остаётся установить только компоненты VT1, DD1 и GB1 типа CR2032 (1 штука) или CR2016 (2 штуки).
Рисунок 14.
В левом верхнем углу рисунка 14 показан зуммер BF1, приклеенный моментальным клеем к крышке для объектива от фотоаппарата «Зоркий». Строго говоря, на приклеивание (первичное схватывание клея) понадобится не один момент, а не менее минуты. Подробнее – читайте в инструкции, нанесённой на тюбик.
В жёлтом квадрате указаны минимально возможные размеры корпуса.
Рисунок 15.

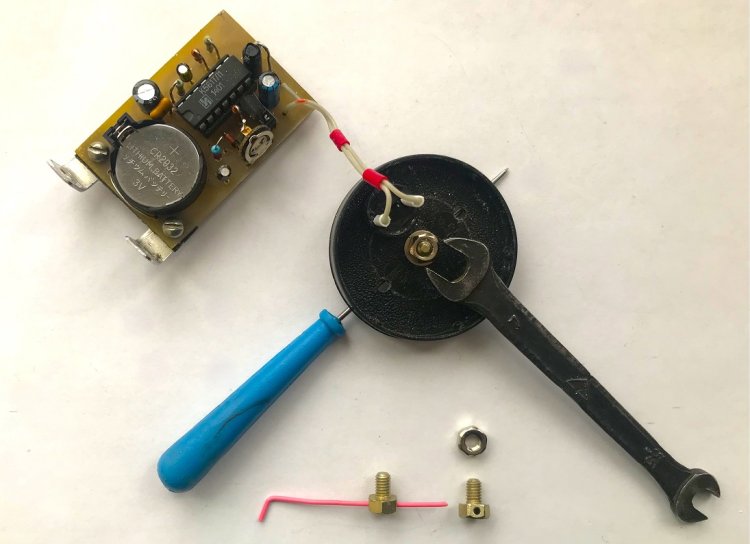

Для затягивания болта М4х6 с отверстием в шестигранной головке (добиваясь правильной ориентировки для качелей), удобно воспользоваться направляющим шилом и рожковым ключом.
Рисунок 16.

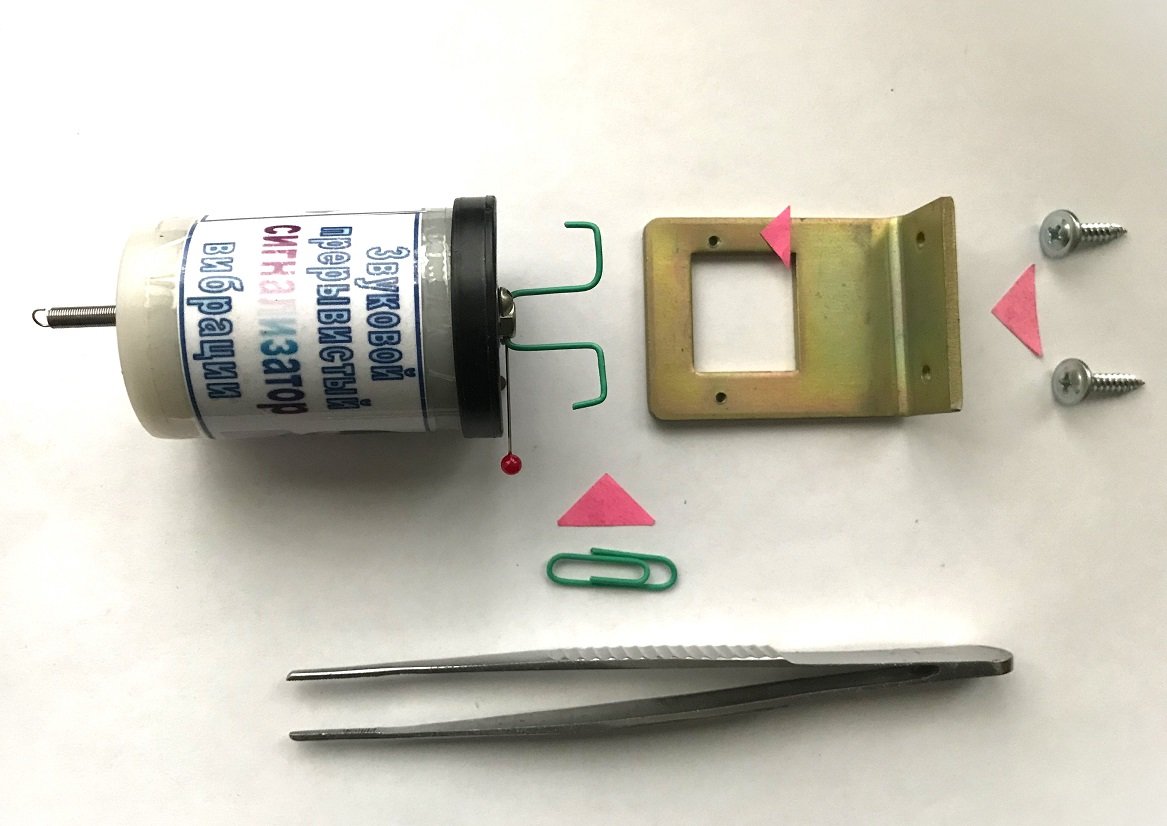

Красная булавка на рисунке 16 предназначена только для удержания зелёных качелей в удобном для просмотра положении. Качели изготавливаются из зелёной канцелярской скрепки диаметром 0,8 … 1,2 мм. Загнутые концы зелёных качелей предназначены для подвешивания к стальному оцинкованному угольнику, крепящемуся двумя шурупами на верхней планке дверного косяка. Для подвешивания, качели продеваются в прямоугольное отверстие оцинкованного угольника. Затем (обратным движением руки вниз) концы качели опускаются в два отверстия диаметром 2,5 мм. Не сложно!
Если одинаковые оцинкованные угольники прикрутить над несколькими дверями, ЗПСВ2 можно будет при необходимости легко и быстро перевешивать с одного места на другое. Если раскачивания сигнализатора не нужны или просто кому-то не нравятся, то корпус ЗПСВ2 можно закрепить жёстко. Гибкости одной пружины будет достаточно для реагирования на открывания и закрывания двери. Однако при этом потребуется более тщательная подгонка местоположения корпуса или пружины ЗПСВ2 по отношению к двери.
Рисунок 17.

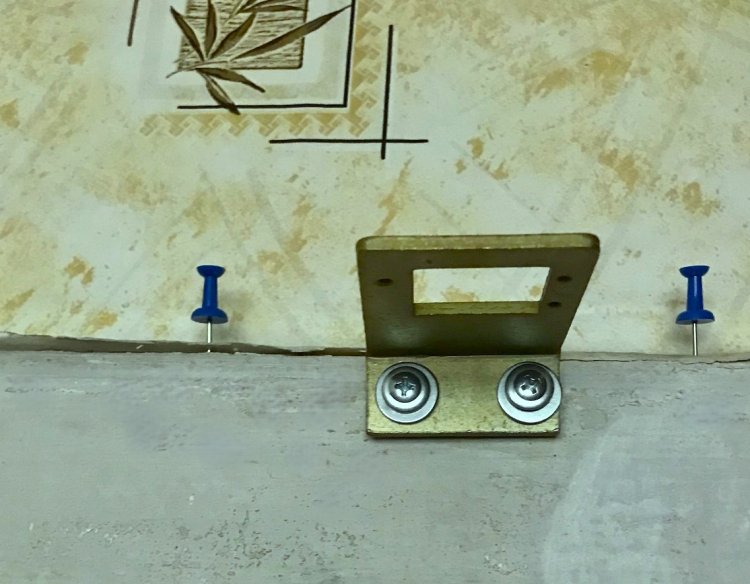

Так выглядит стальной оцинкованный угольник, прикрученный к верхней планке дверного косяка. Синие канцелярские кнопки для ЗПСВ2 не нужны. Ими к планке приколот двухпроводной кабель, ведущий к другой конструкции.
Рисунок 18.

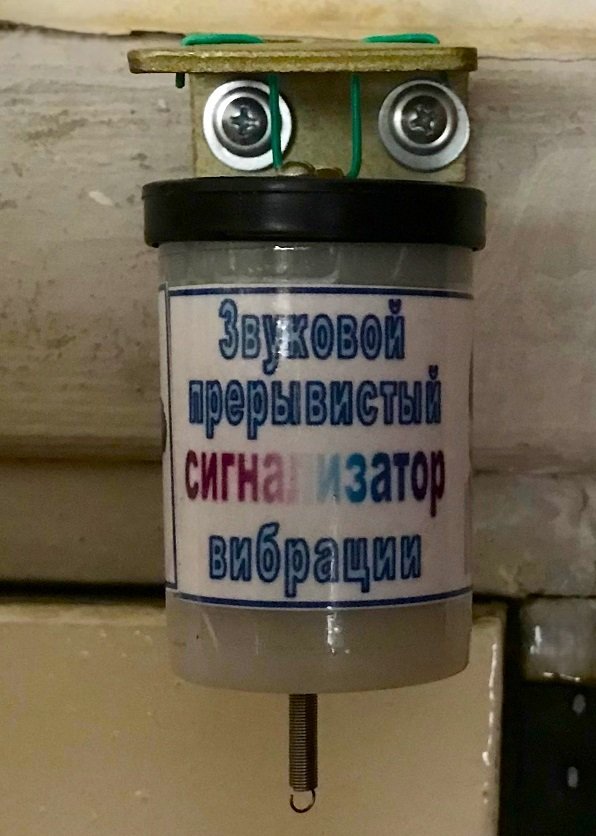

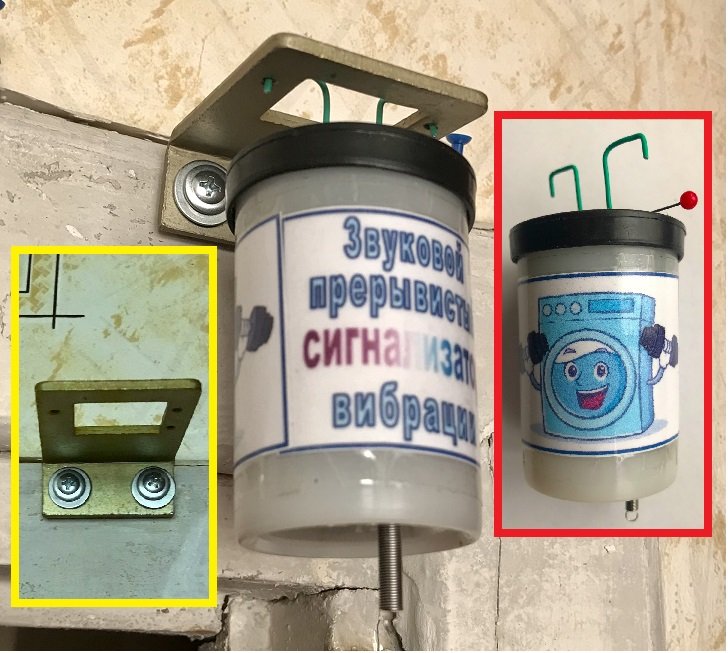

На рисунке 18 изображён сигнализатор ЗПСВ2, подвешенный с помощью зелёных качелей к стальному оцинкованному угольнику. Это рабочее положение сигнализатора. Теперь можно быстро или медленно открывать и закрывать дверь. И это не останется незамеченным сигнализатором.
Этикетка ЗПСВ2 (на выбор одна из 6 штук) приклеивается к корпусу полоской прозрачного скотча шириной 48 … 50 мм. На нижний крючок пружины желательно надеть трёх - четырёхмиллиметровый кусочек ПВХ-трубки, чтобы не царапать краску на двери.
Рисунок 19.
Бот Алиса посмотрела на скучную фотографию на рисунке 18 и решила, что «три в одном» будет нагляднее и настояла на публикацию её опуса (см. рисунок 19).
Рисунок 20.
Рисунок 20 по традиции также отдан боту Алисе для прославления загадок радиотехнической и радиоэлектронной тематики. Информацию о полезных книгах ЗРТ (Загадки радиотехнической тематики) и ЗпЭ (Загадки по электронике) можно получить по двум QR-кодам, размещённым слева и справа (соответственно).
В заключении статьи Алиса не удержалась и сообщила, что из схемы ЗПСВ2 можно исключить три из четырёх деталей, составляющие цепь ПОС. А появившейся при этом странной особенности генератора, называемой страшным словом меандр, она не боится. Да и правильно: ведь не Алисе придётся чаще покупать батарейку к сигнализатору, а его пользователю. Так что всегда критически относитесь к советам Алисы. Иногда даже боты ошибаются, а потом стесняются своих ошибок и отключаются.
Доработка ЗПСВ2
для его применения в качестве СОЗД (Сигнализатора открывания и закрывания двери).
1). При изготовлении ПП вместо 4 отверстий d =3,2 мм. сверлятся только 2 отверстия расположенных слева (по рисунку 02). Третьим делается верхнее правое отверстие, но диаметром 2,5 мм (вместо 3,2 мм). В это отверстие будет установлен винт М2,5 х 10 мм, фиксирующий спиральную пружину длиной 20 мм и внешним диаметром d=3,6 мм. Пружина намотана виток к витку из сталистой проволоки диаметром 0,4 мм. Размеры пружины не критичны. Важно, чтобы она хорошо прогибалась и возвращалась в исходное состояние под действием открывающейся и закрывающейся двери. Из канцелярской скрепки и болта М4 х 6 мм с отверстием в шестигранной головке делается однонаправленный подвес – качели для корпуса ЗПСВ2. Скрепка изготовлена из стальной проволоки диаметром 0,8 … 1 мм. В авторском варианте ЗПСВ2 скрепка покрыта декоративной изолирующей трубкой зелёного цвета. Скрепка первоначально распрямляется в ровную проволоку и продевается в отверстие, имеющееся в головке болта М4 х 6. Затем проволоке - подвесу придаётся форма в соответствии с рисунком ХХ. Проволока - подвес навешивается на готовый Г-образный угольник, который крепится к верхнему косяку двери двумя шурупами М4 х 12.
