Отрезной станок или маятниковая пила позволяет производить более точный рез, выдерживать нужный угол реза, упрощает работу болгаркой с металлом и другими материалами. Предлагаю Вашему вниманию несложную маятниковую пилу из двеститридцатой угловой шлифовальной машины.
Понадобившиеся инструменты.
1. Сварочный инвертор.
2. Угловая шлифовальная машина.
3. Дрель.
4. Электролобзик.
Понадобившиеся материалы.
1. Текстолит толщиной один сантиметр.
2. Металлический профиль с полками сорок на двадцать пять миллиметров.
3. Металлическая полоса шириной три сантиметра.
4. Ось каретки велосипеда.
5. Два подшипника.
6. Отрезок металла толщиной один миллиметр.
7. Металлический пруток диаметром четырнадцать миллиметров.
8. Тугая пружина.
9. Розетка.
10. Кабель с вилкой.
11. Не фиксирующаяся кнопка включения.
12. Различные болты и гайки.
13. Пластиковые стяжки.
14. Краска.
15. Металлический уголок тридцать на тридцать сантиметров.
Для начала изготовим станину.

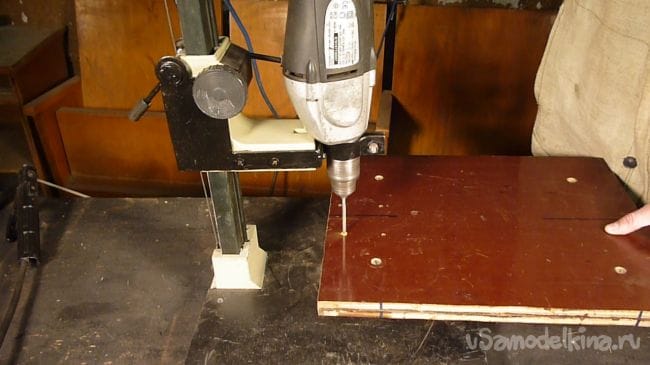

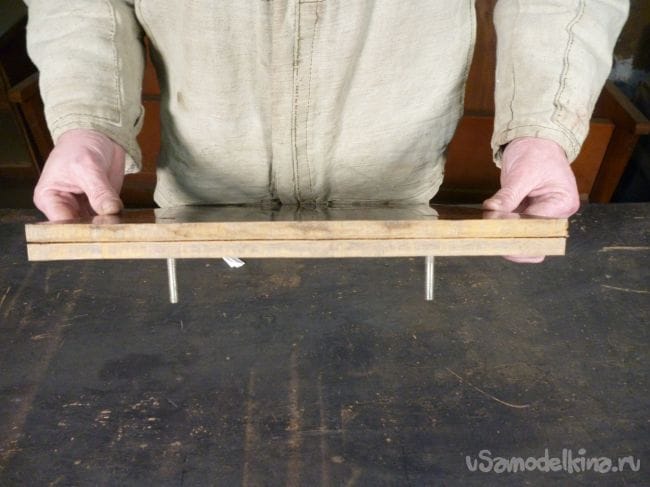

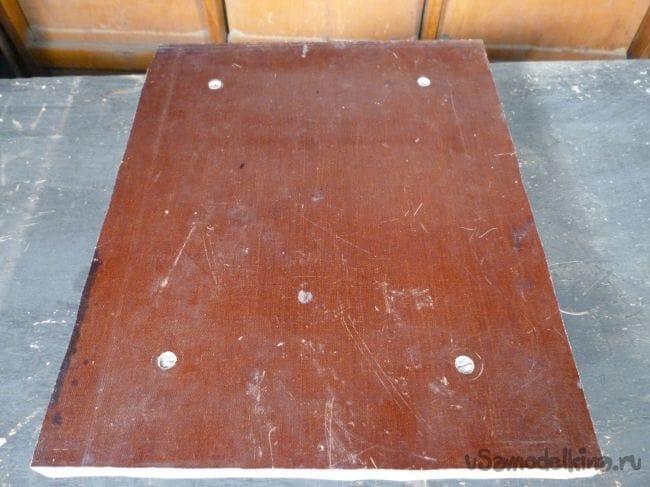

Из сантиметрового текстолита отрезаем два куска и склеиваем их вместе на эпоксидную смолу. Сверлим отверстия и стягиваем текстолит винтами.
Если есть какой нибудь другой ровный и прочный материал, то станину вполне можно сделать из него.
Кстати, винты не только стягивают станину, но и выполняют роль ножек.

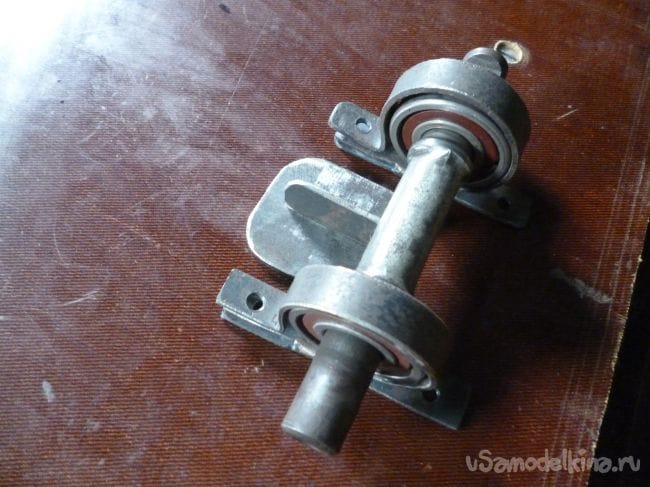

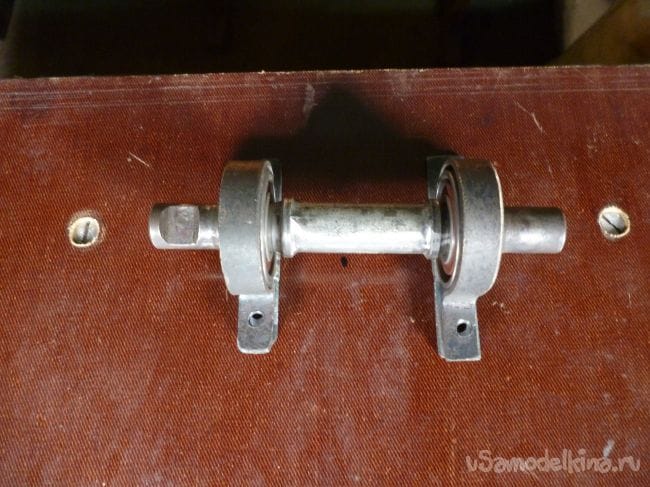

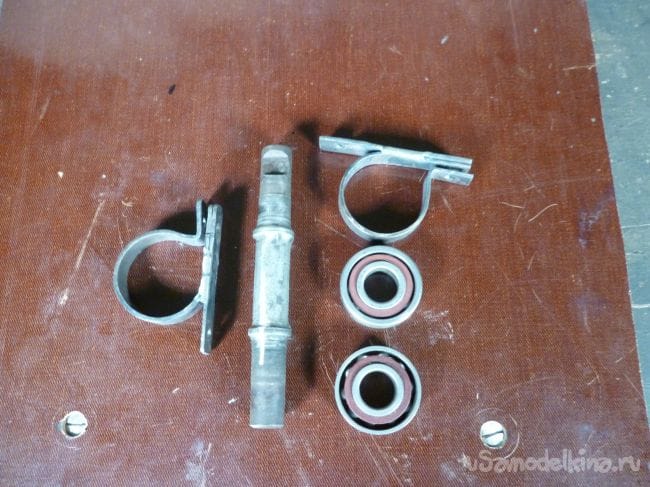

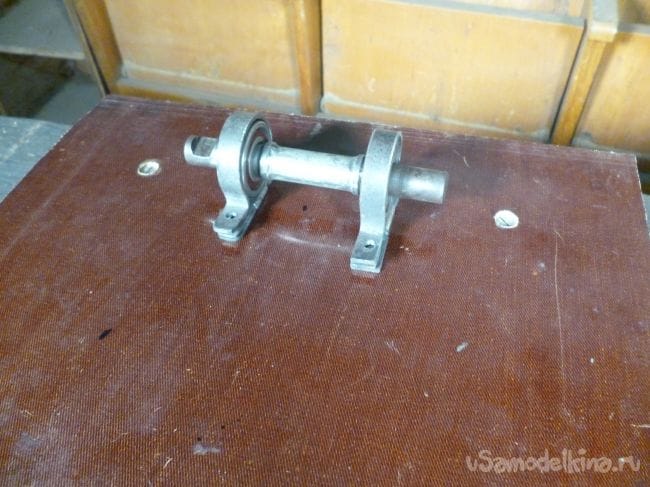

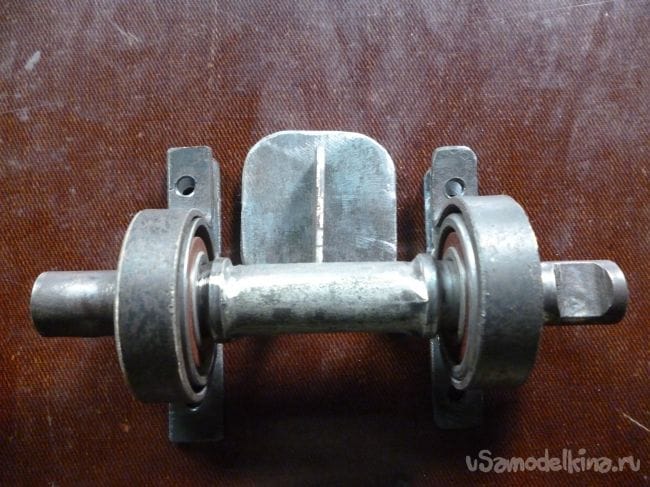

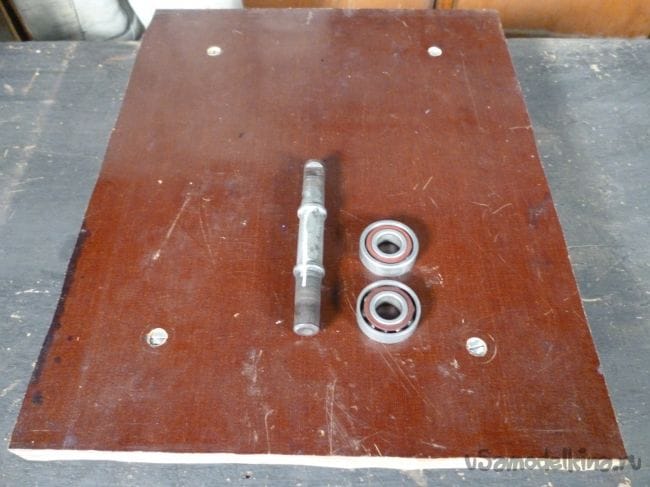

Поворотный механизм сделаем из оси каретки велосипеда, с насаженными на нее подходящими по размеру подшипниками.

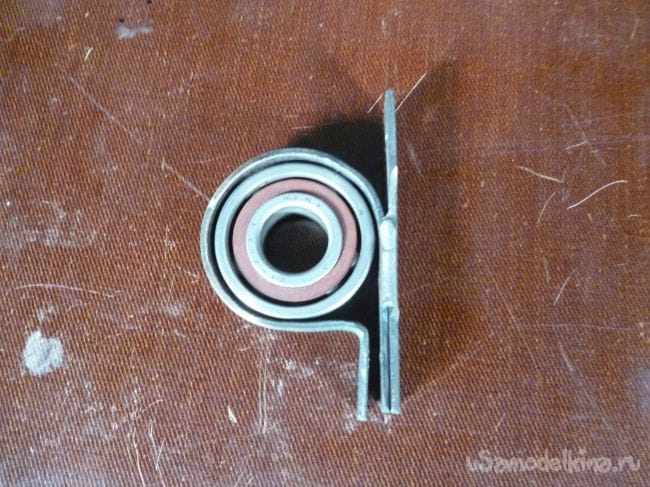

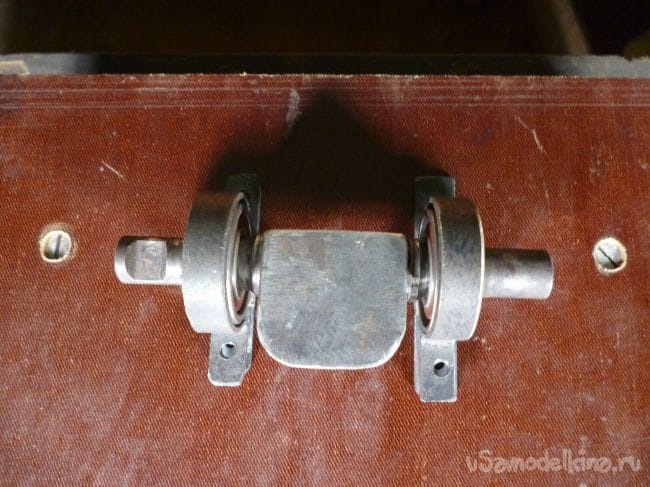

Также приварим к оси отрезок металла для последующего крепления стойки. Усилим крепление, приварив снизу ребро жесткости. Из миллиметрового металла изготовили два хомута для крепления поворотного механизма к станине.

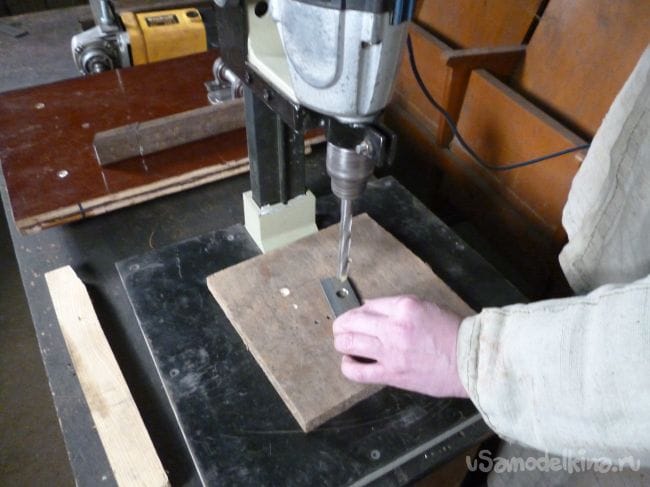

Сверлим отверстия и притягиваем болтами хомуты к станине.

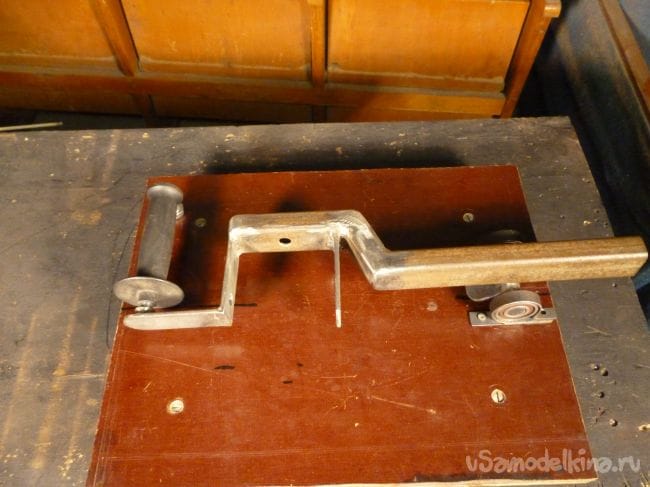

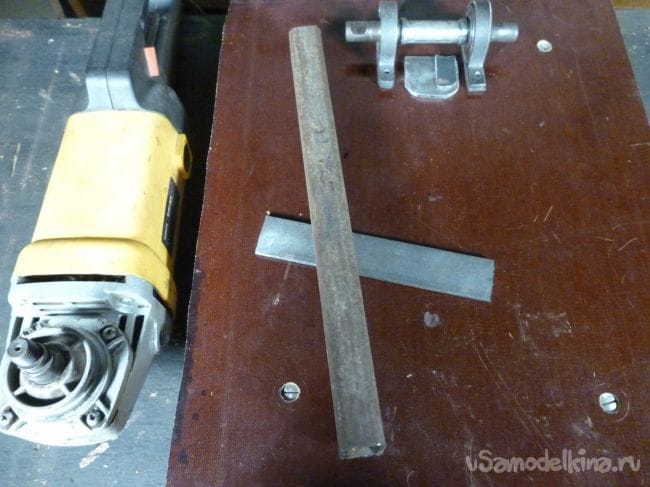

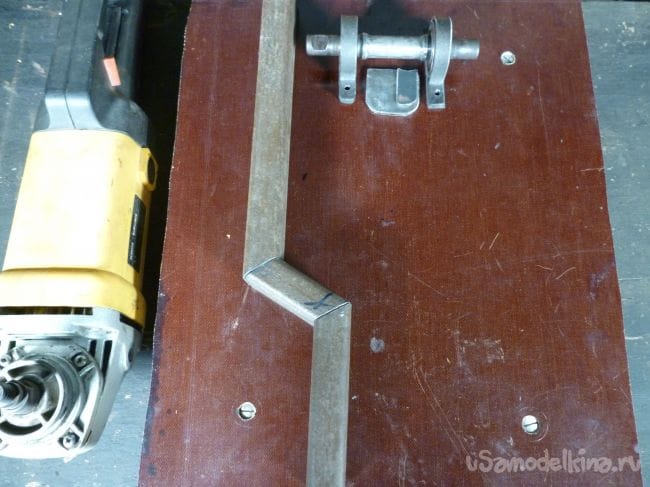

Снимаем размеры с имеющейся в наличии угловой шлифовальной машины и исходя из полученных размеров изготавливаем стойку. Для изготовления используем металлический профиль сорок на двадцать пять миллиметров и полосу шириной три сантиметра.
Углы на профиле высчитываем так, чтобы стойка центровала болгарку относительно поворотного механизма.

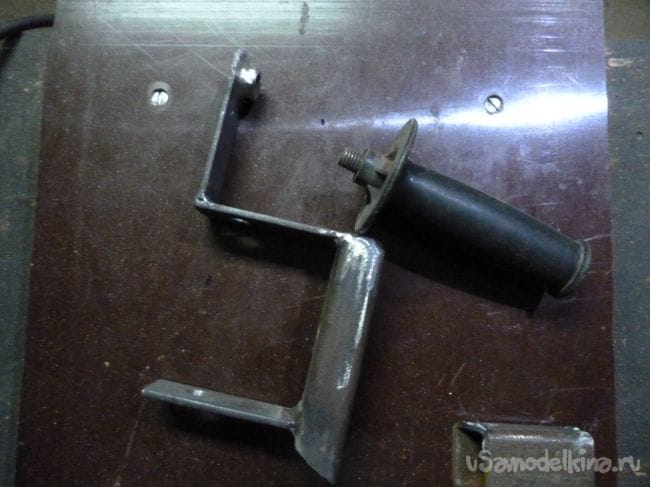

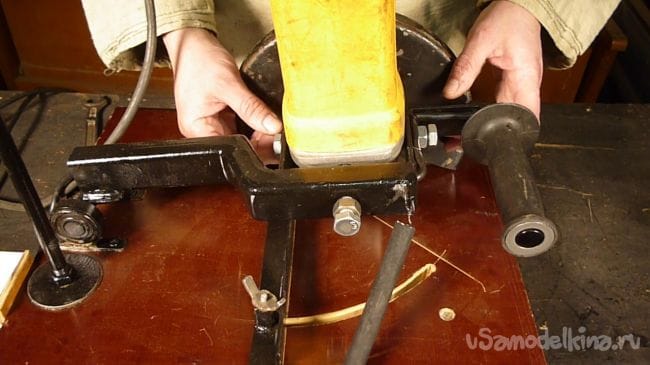

Находим болты, которые вкручиваются в штатные гнезда крепления ручки на болгарке и сверлим под них отверстия в профиле и металлической полосе.

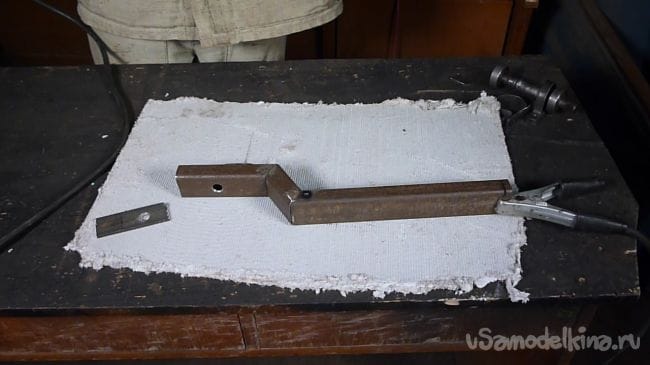

Привариваем полученные детали друг к другу.

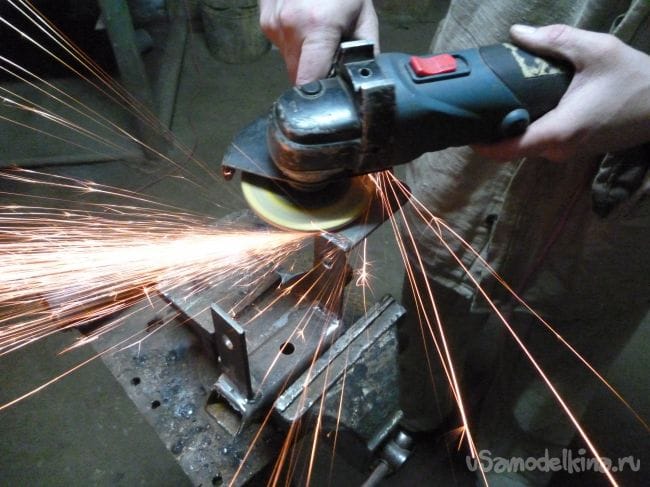

Зачищаем швы лепестковым диском.
Так же привариваем гайку для крепления ручки.

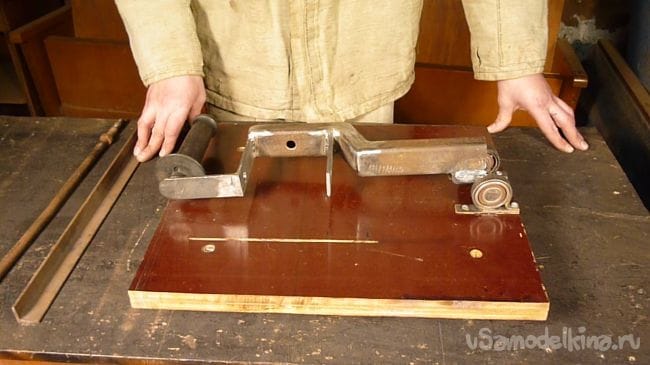

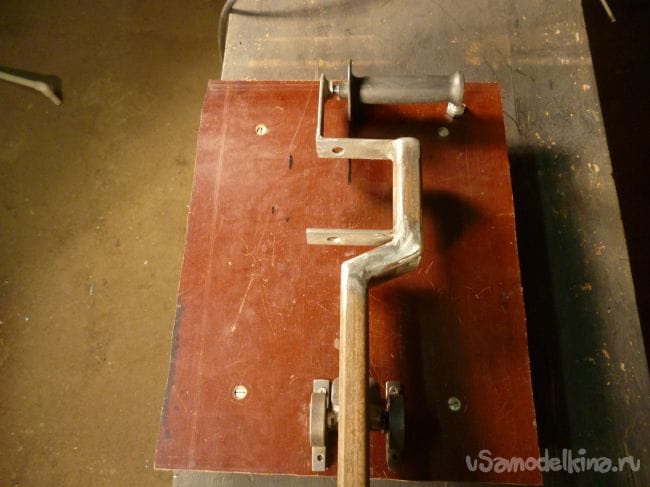

Самая ответственная часть работы, приварить стойку к поворотному механизму так, чтобы пильный диск болгарки опускался на станину строго вертикально.
Для этого в станине делаем пропил и вставив в него диск центруем угловую шлифовальную машину.

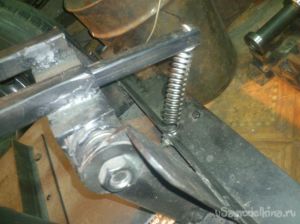

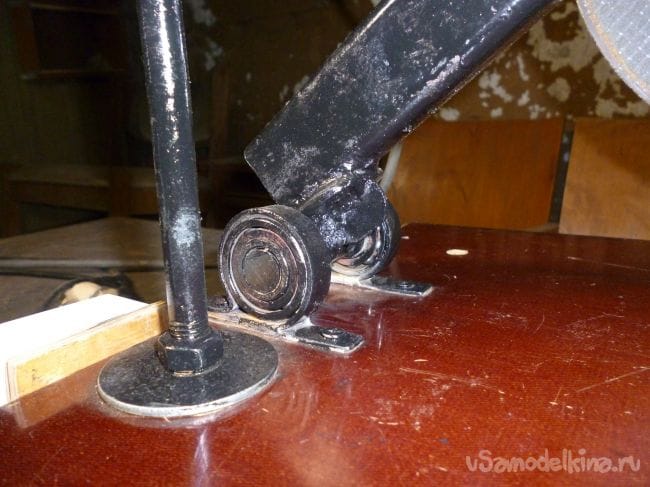

Устанавливаем стойку с пружиной, для более легкого подъема болгарки. Также изготавливаем подвижный упор из уголка.

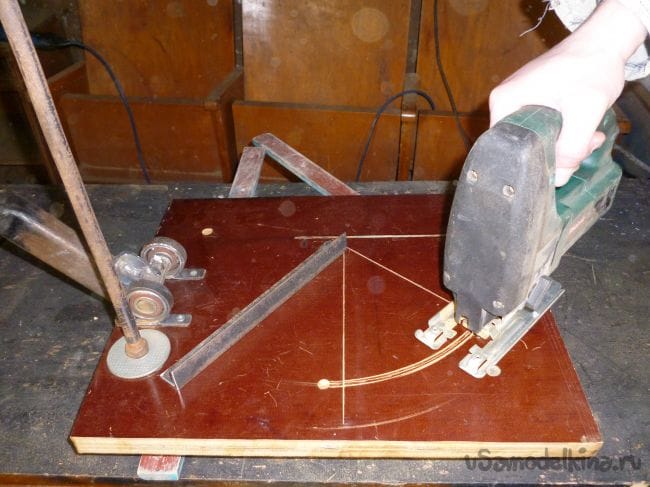

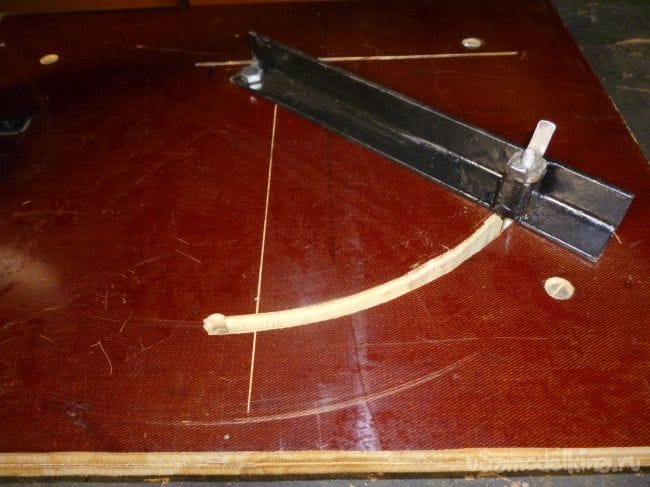

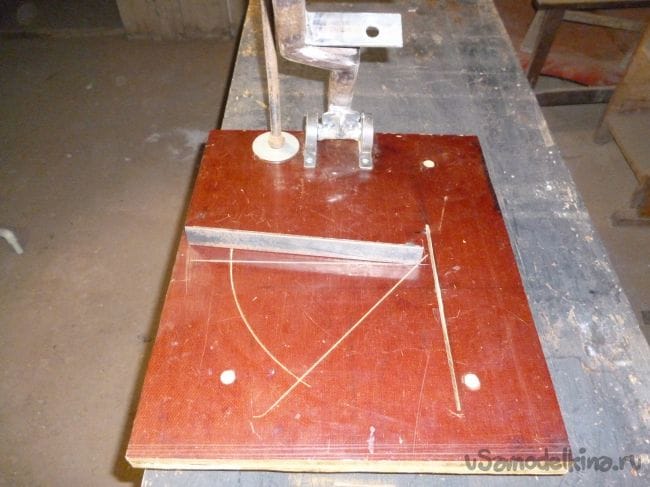

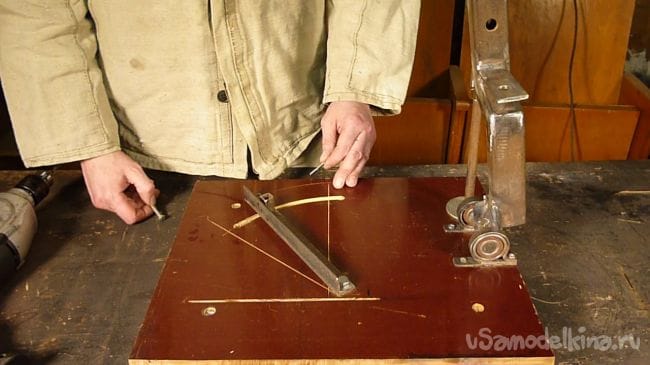

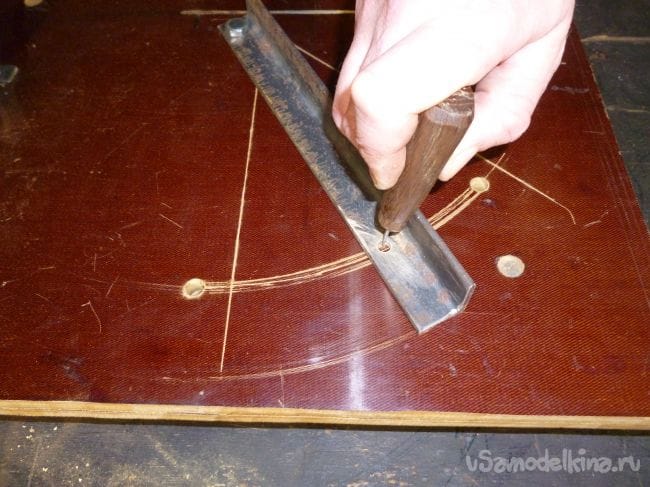

Размечаем на станине дугообразный пропил, просверливаем отверстия и вырезаем электролобзиком.
К упору привариваем крепеж для зажимного болта.

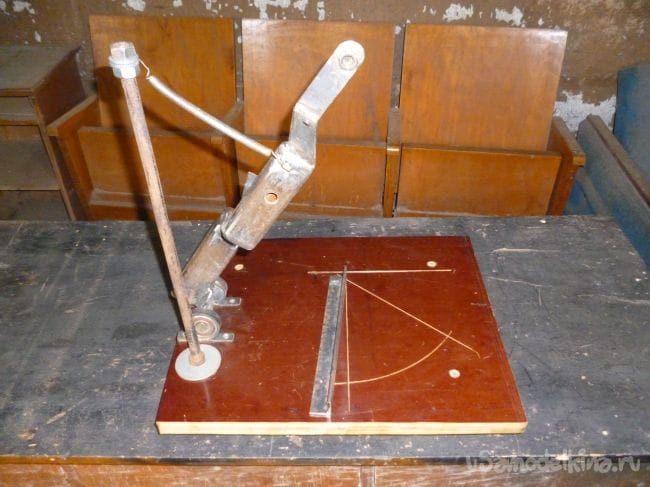

Красим нашу стойку и устанавливаем розетку.

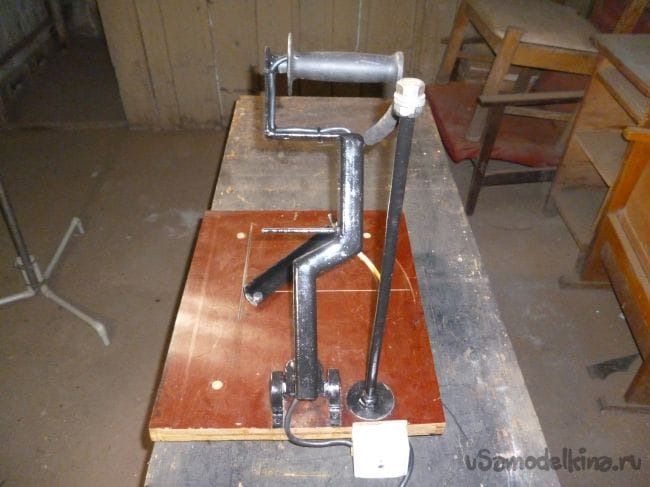

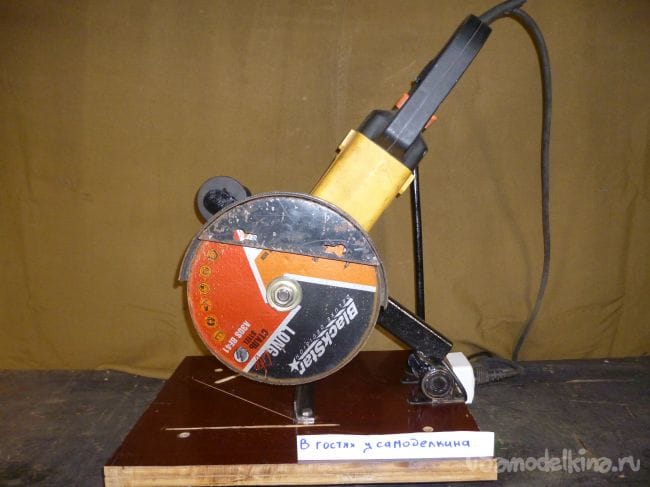

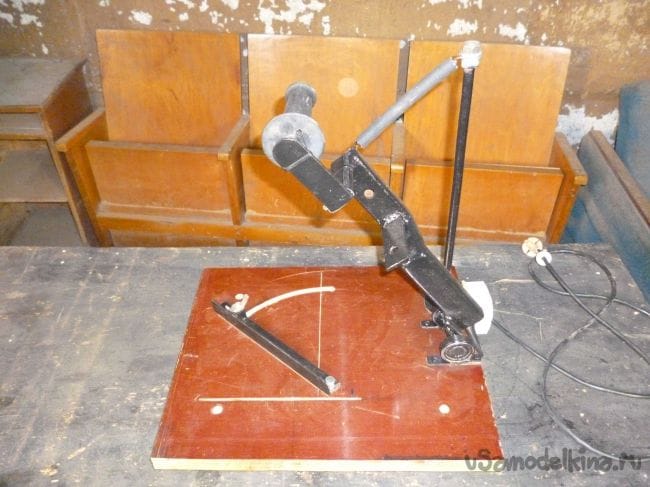

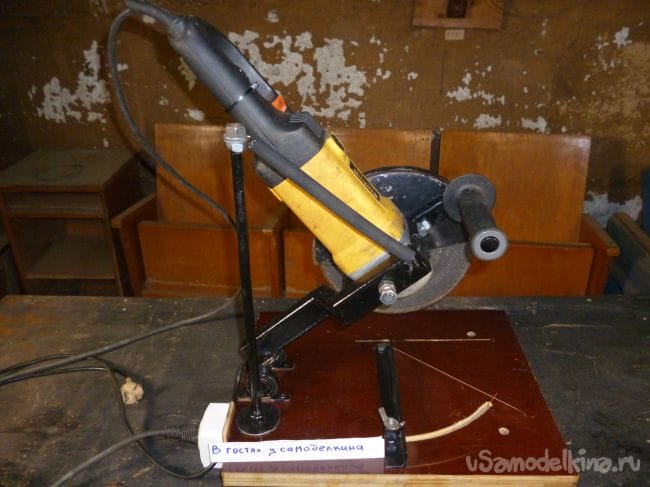

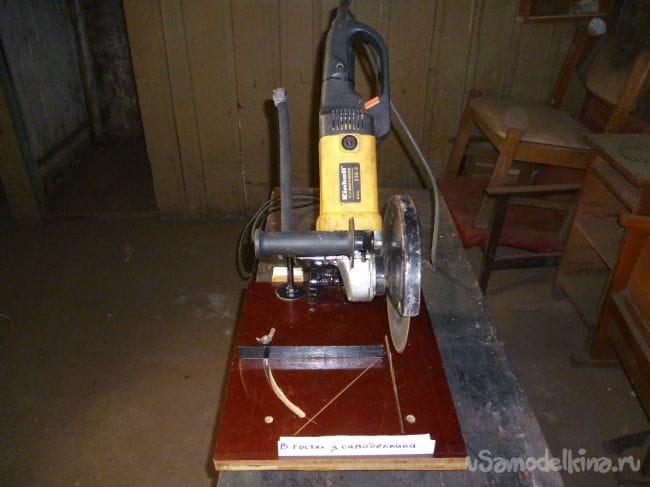

Прикручиваем болгарку и маятниковая пила готова.

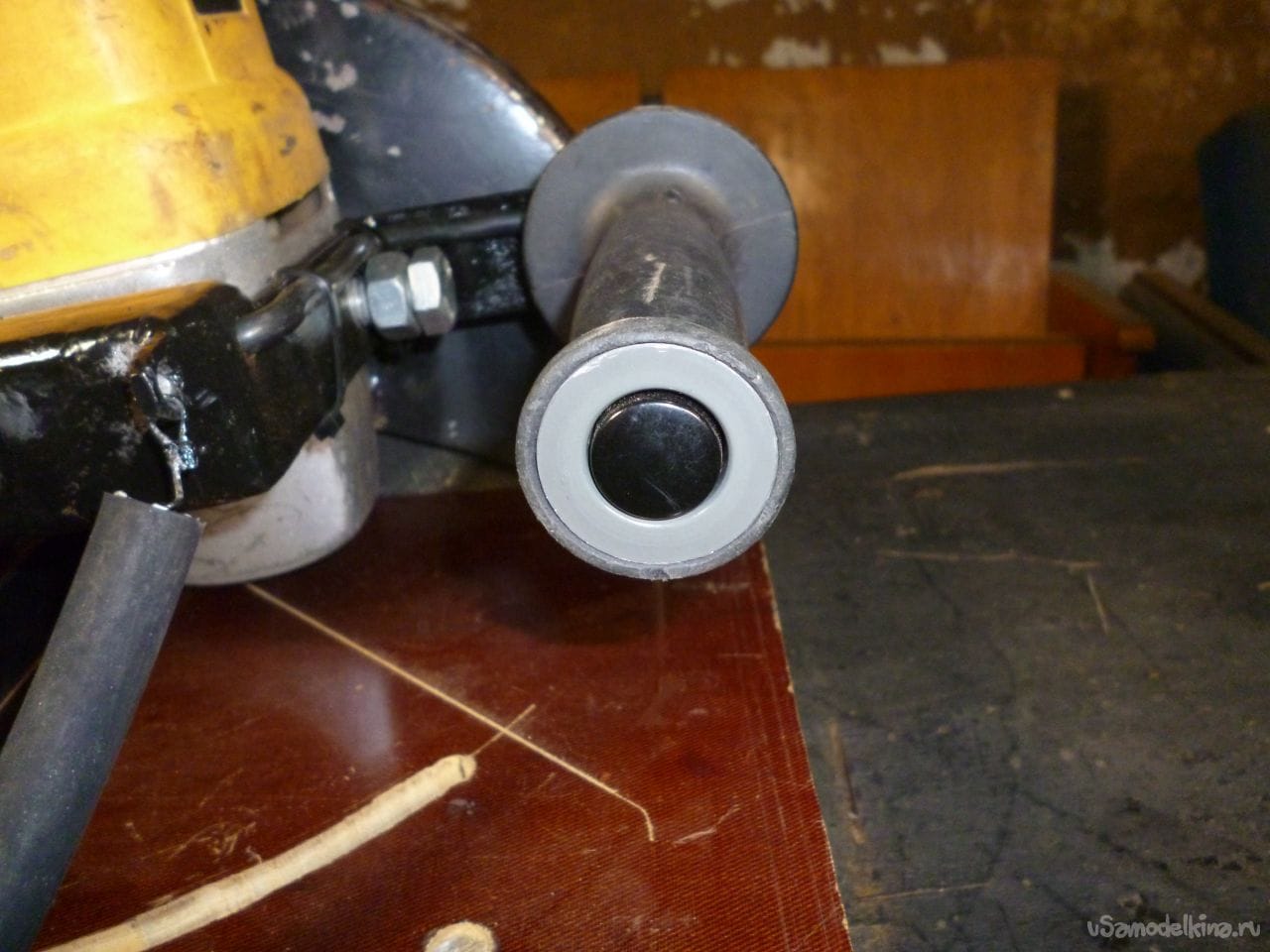

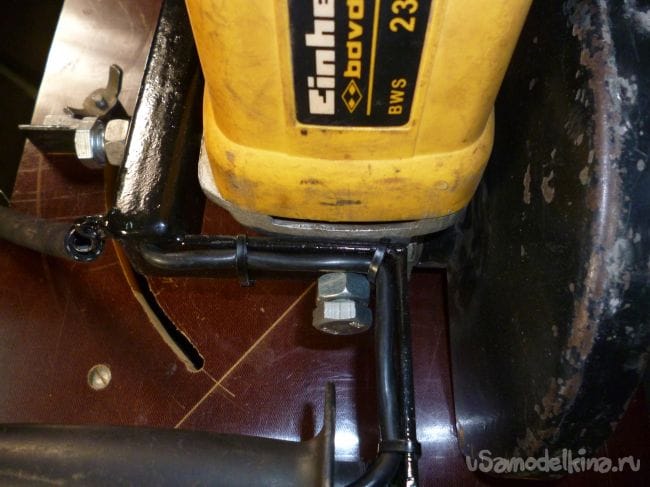

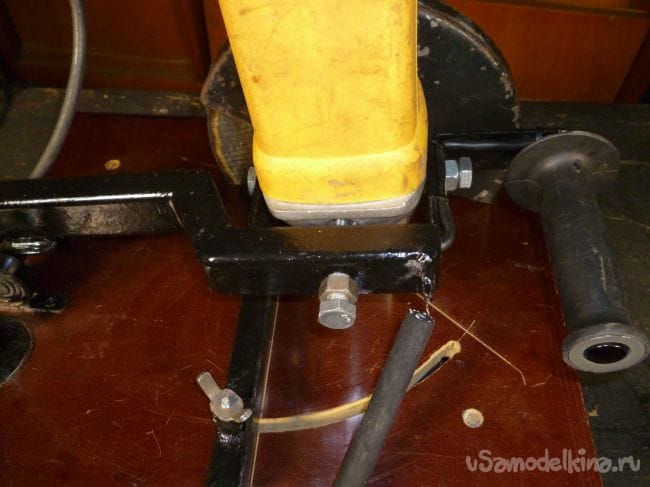

Кнопка пуска на болгарке фиксируется в нажатом положении при помощи пластиковой стяжки. Новая кнопка пуска вставлена в ручку станка. Кнопка не фиксирующаяся, это нужно для повышения безопасности. Электрокабель на кнопку проведен внутри профиля.
Некоторые узлы крупнее.

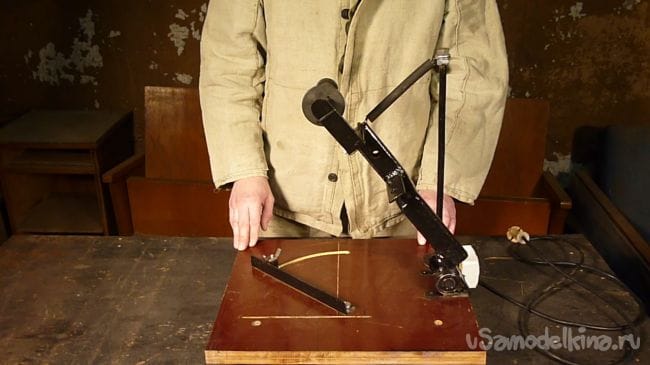

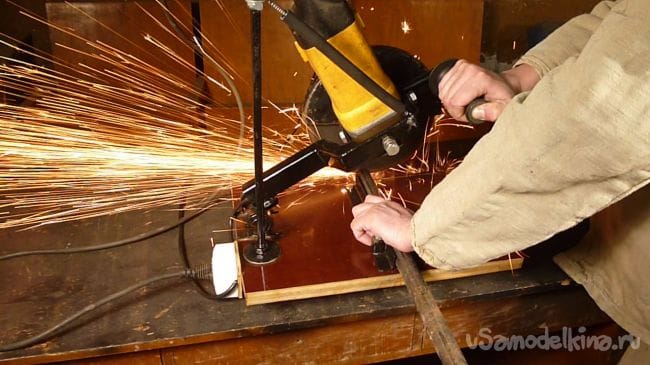

Изделие готово, можно испытать.
Получилось весьма полезное приспособление, которое пригодится любому домашнему мастеру.
