Управление розеткой через ИК пульт


Управление розеткой через ИК пульт



Делать мы будем розетку которая включается и выключается при помощи инфракрасного пульта дистанционного управления.
Сразу говорю если что-то не понятно я всё объясню в комментариях.

Внимание напряжение 220 В

Что нам понадобится:


  • Arduino
  • ИК приёмник
  • ИК пульт
  • Перемычки типа папа-мама и папа-папа
  • Твёрдотельное реле на 220 В
  • Розетка с одним разорванным проводом
  • Макетная плата
  • Лампочка с патроном-вилкой



Собираем всё это в единое

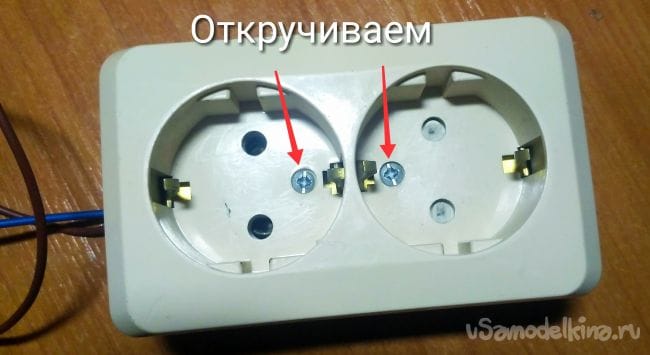

Для начала мы возьмём розетку открутим 2 винта и вскроем её.

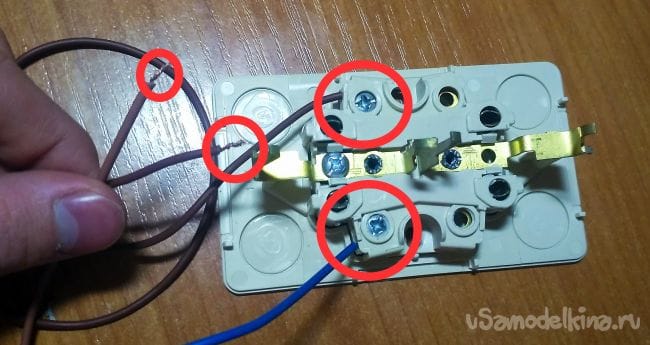

Потом зажмём 2 провода в двух клемах при помощи отвёртки и разрежем один провод пополам. Так чтобы получилось как на картинке.

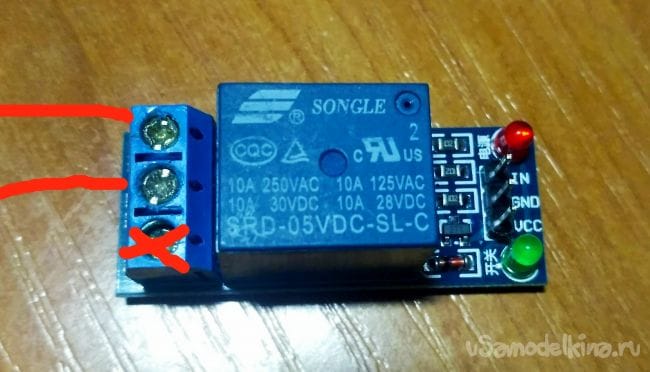

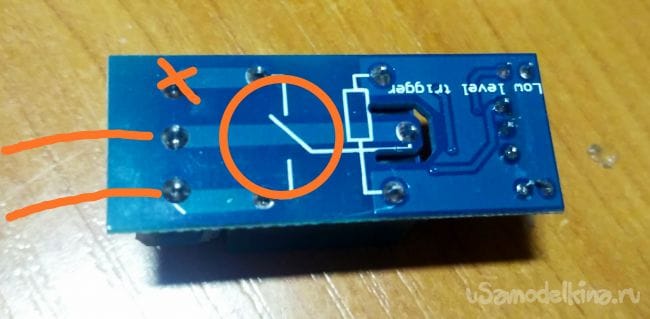

Далее вставляем два провода которые мы разрезали в твёрдотельное реле на 220 В как показано на картинке только наоборот!



Теперь подключаем всё как на картинке.

ИК датчик :
  • левая нога GND
  • средняя нога 5В
  • правая нога А0


Твёрдотельное реле на 220 В
  • vcc - 5 В
  • gnd - GND
  • IN - D9


А вот и сам скетч



#include <IRremote.h>  // подключаем библиотеку для работы с ИК приёмником

IRrecv irrecv(A0); // указываем пин, к которому подключен IR приемник
decode_results results;

void setup() // процедура setup
{
irrecv.enableIRIn(); // запускаем прием инфракрасного сигнала
pinMode(9, OUTPUT); // пин 9 будет выходом (англ. «output»)
pinMode(A0, INPUT); // пин A0 будет входом (англ. «intput»)

Serial.begin(9600); // подключаем монитор порта
}

void loop() // процедура loop
{
if (irrecv.decode(&results)) // если данные пришли выполняем команды
{
Serial.println(results.value); // отправляем полученные данные на порт

// включаем и выключаем светодиоды, в зависимости от полученного сигнала

if (results.value == 16754775) {
digitalWrite(9, HIGH);  // выключаем лампочку
}
if (results.value == 16775175) {
digitalWrite(9, LOW); // включаем лампочку
}

irrecv.resume(); // принимаем следующий сигнал на ИК приемнике
}
}


Скачать скетч sketch_feb18b1_ino.zip [734 b] (скачиваний: 121)

После того как залили скетч открываем монитор порта и нажимаем кнопку на ИК пульте. Результат однократного нажатия записываем вместо
if (results.value == 16775175) {
digitalWrite(9, LOW);
}

Теперь опять можно залить скетч и пользоваться им!

Пользуйтесь аккуратно! За причинённые вами травмы я не несу ответственности!
