    В гостях у Самоделкина! » Электроника » Самый простой вариант Умной розетки, бюджетный вариант, цена вопроса 180 рублей

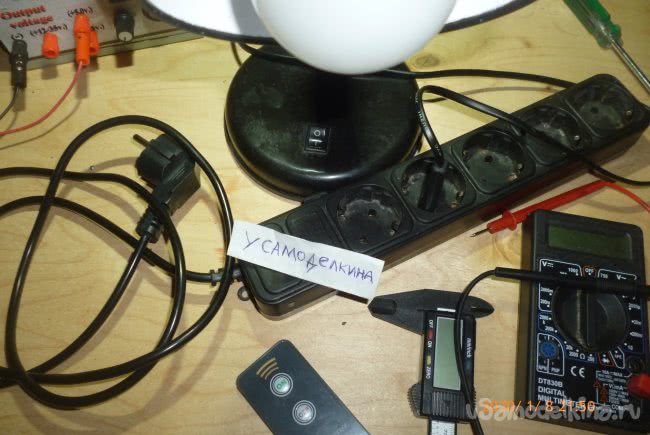

    Самый простой вариант Умной розетки, бюджетный вариант, цена вопроса 180 рублей

    Доброго дня Уважаемые мастера самодельщики. Во первых всех Вас с наступившим Новым годом! Чтобы абсолютно все сбылось в этом году, о чем вы мечтали раньше.



    Во вторых и в основных, поговорим и попробуем сегодня сделать мы вот что... Начнем подробно.
    Нано технологии затронули не только производство автомобилей, роботов и космических кораблей, но и не торопясь вошли в каждый дом, в форме бытовых электронных новинок. Не так давно появилось такое понятие как «умный дом» и оно уверенно вошло в наш обиход.

    В американских фильмах часто демонстрируется дом, который как будто живет своей самостоятельной жизнью. По легкому движению руки зажигаются светильники. От пронзительного взгляда кино героя распахиваются шторы или двери. После произнесенного кодового слова включается музыка...

    Все это и есть «умный дом», то есть интеллектуальная электронная домашняя система управления. И сегодня мы с Вами попробуем смастерить самый несложный прибор данной системы. А именно «умную розетку». Которая будет управляется через дистанционный пульт .

    Существуют различные по типу управления «умные розетки» - GSM, WI-FI, Инфракрасные и т.д. Мы остановимся на самом простом варианте «умной розетки» (не будем прыгать через ступеньки, начнем с начала, т.е. самого простого), а именно розетки управляемой через инфракрасный сигнал, передаваемый на расстоянии через пульт управления.

    Подвигли меня к сборке данной инфракрасной «умной розетки» две причины. Главная, абсолютная простота изготовления (читаем - доступно всем, или почти всем). Вторая, доступность и дешевизна комплектующих (для изготовления прибора я приобрел лишь инфракрасный дистанционный блок управления за 180 рублей (такая «умная розетка в магазине стоит порядка 2 000 рублей, т.ч. денег сэкономил прилично») на Алиэкспресс, ссылочка кому интересно - 1 канальный релейный модуль дистанционного управления для электронных приборов .

    Остальное я нашел в гараже и пыльных уголках квартиры. Кстати на Алиэкспресс я заказал еще и умный паяльник на 60 вт., с ручной регулировкой температуры жала и с электронной индикацией, ссылка на паяльник - Электрический паяльник с регулируемой температурой 60 Вт/80 Вт, а если хвастаться до конца, заказал там еще, так называемую "третью руку", для пайки, приспособление для фиксации печатной платы, частая проблема при пайке не хватает одной руки, для того, что бы все хорошо спаялось, ссылка на "третью руку" - Подставка для паяльника «третья рука», увеличительное стекло, 2 зажима типа «крокодил», вращающие 360 градусов)

    Совсем немного, о Вашем здоровье. Напряжение 220 вольт опасно для Вашего здоровья и жизни! Работать нам сегодня придется и с данным напряжением. Будьте осторожны не замеряйте его пальцами рук, а тем более нежной мякотью языка. Выполняйте, пожалуйста, правила техники безопасности при работе с электричеством, другими опасными приборами и оборудованием. Если вы будете серьезно относится к данным правилам, то до глубокой старости будете ходить с широкой улыбкой на лице, ступая по земле, двумя ногами... :-)

    Итак начнем.

    Принцип работы инфракрасного дистанционного блока управления заключается в следующем: Мы имеем пульт передатчик инфракрасного излучения, заявленная дальность 8 метров, вполне хватает для городской квартиры. Передатчик подает инфракрасный сигнал на исполняющий блок приемник, в блоке установлен инфракрасный датчик, который принимает и через электронную систему, преобразует сигнал в электрическое напряжение, достаточное для включения исполняющего реле. При включении реле замыкаются рабочие контакты, которые включают необходимый модуль в нашем случае, через замкнутый контакт реле, подается напряжение питания на блок розеток, на блоке розеток появляется напряжение. «Умная розетка» подала напряжение на потребителя, например светильник.

    Возможные варианты применения нашего прибора самоделки:
    Включение и выключение света, радио точки, перезагрузка маршрутизатора, отопительных приборов, включение и выключение приборов аквариума, включение и выключение полива комнатных растений (можно применять и на даче, но там масштабы уже другие) и многое другое (хорошие мысли всегда приходят вовремя и Вам, наверняка придет в голову интересная идея использования данного прибора).

    Любящим смотреть самоделки глазами, а не читать, представляю видео ролик инструкцию, где подробно описан процесс изготовления «умной розетки».

    Видео инструкция изготовления розетки с дистанционным включением подачи напряжения на рабочие контакты прибора.





    Инструкция по изготовлению «умной розетки» с дистанционным управлением, своими руками.

    Инструменты для изготовления управляемой розетки:

    1. Дрель или сверлильный станок.
    2. Ножницы.
    3. Линейка, штангенциркуль.
    3. Карандаш или фломастер.
    4. Абразивная шкурка.
    5. Надфили или маленький напильник
    6. Ножовка или лобзик.
    7. Сверла.
    8. Паяльник можно такой - Электрический паяльник с регулируемой температурой 60 Вт/80 Вт
    9. Отвертка.
    10. Канцелярский нож.
    11. По возможности и желанию - Подставка для паяльника «третья рука», увеличительное стекло, 2 зажима типа «крокодил», вращающение 360 градусов

    Расходные материалы для изготовления прибора:

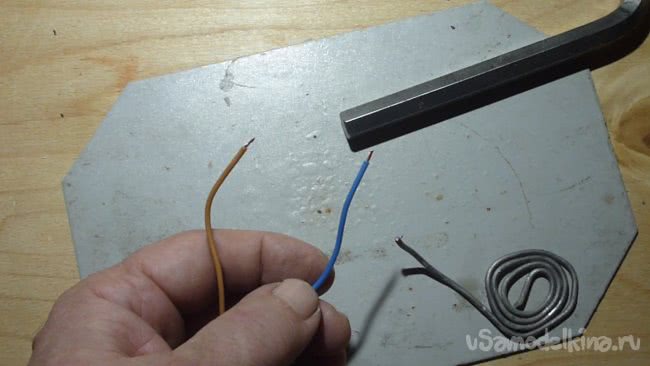

    1. Провода монтажные.
    2. Припой для пайки электронных модулей заказал здесь - Свинцово-оловянный припой канифольное ядро

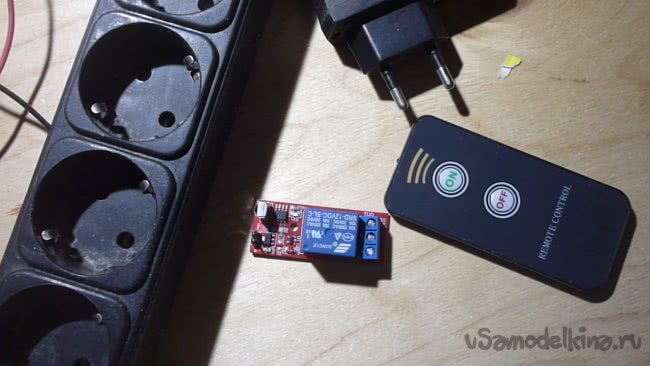

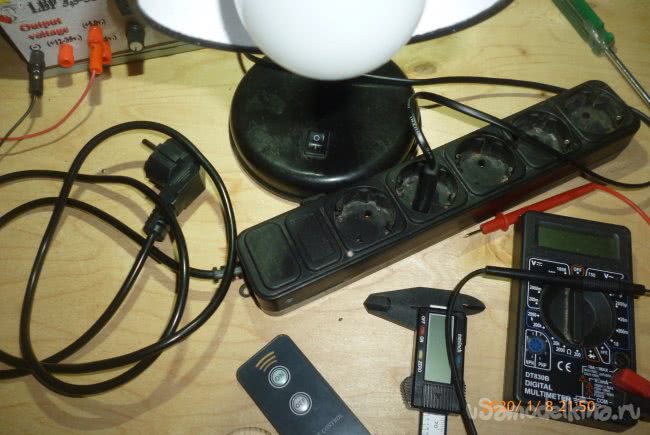

    3. Релейный инфракрасный модуль с пультом дистанционного управления можно приобрести здесь - 1 канальный релейный модуль дистанционного управления для электронных приборов
    4. Блок розеточный, в моем случае, старый компьютерный блок питания на 5 розеток.
    5. Блок питания от старой телефонной зарядки на 5 вольт, для запитки нашего инфракрасного релейного модуля, или что-то похожее, что найдется под рукой.
    6. Небольшой кусок пластика, для заклейки штатного магазинного отверстия под выключатель.
    7. Клей для клейки пластика.
    8. Немного термоклея, для фиксации электронных блоков.
    9. Выключатель, типа тумблер, или какой будет под рукой.

    Процесс изготовления розетки:

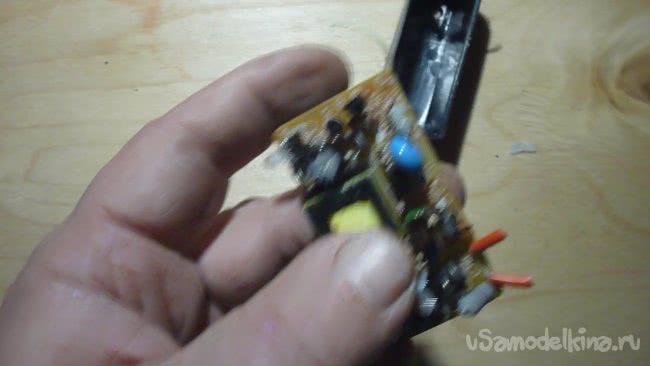

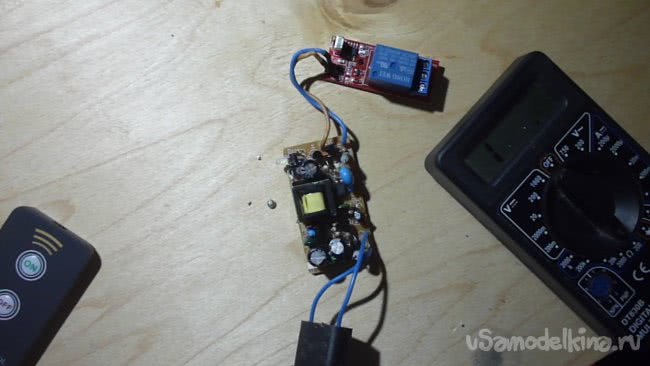

    1. Разбираем старую, ненужную телефонную зарядку, использовать будем сам электронный блок 220в. - 5 в.

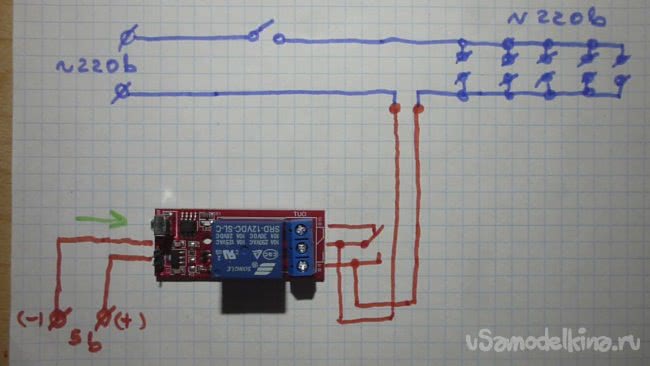

    2. Паяем конструкцию по схеме, подробно изложено в видео ролике.

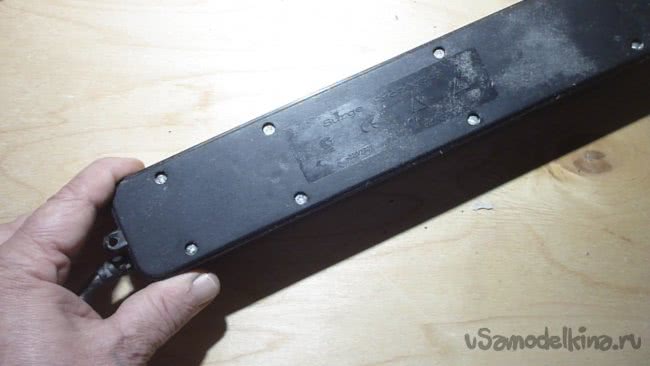

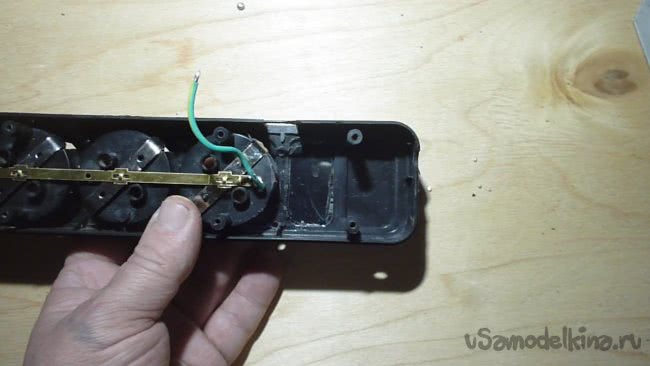

    3. Разбираем розеточный блок, освобождаем место под наши электронные блоки — блок питания 220в. - 5в., инфракрасный релейный блок. В розеточном корпусе делаем 3 отверстия — по выключатель, индикатор подачи напряжения и инфракрасный датчик.

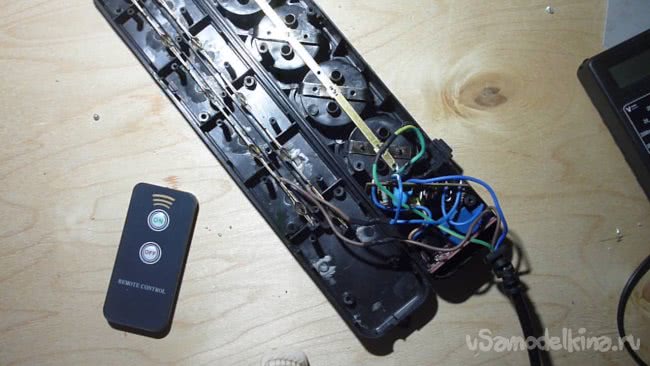

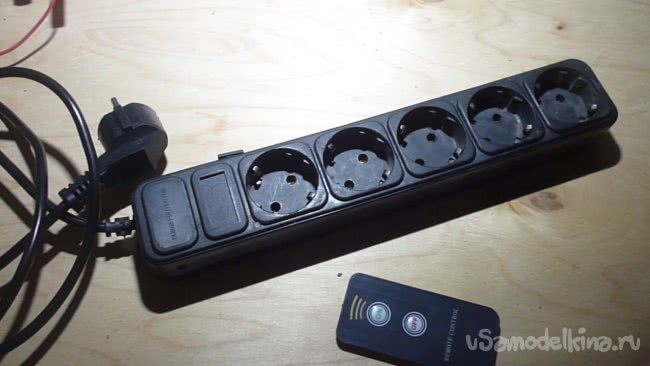

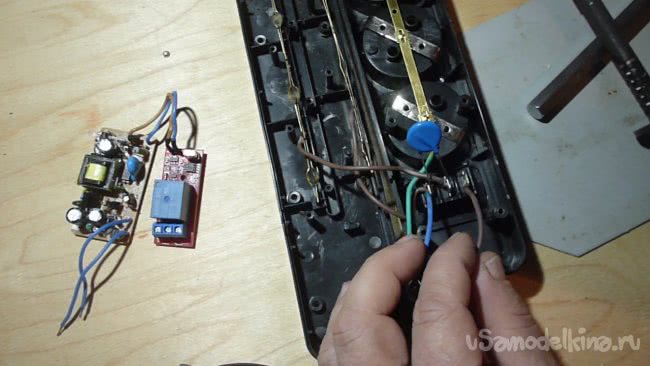

    4. Устанавливаем электронные модули в корпус розетки. Собираем розетку.
    5. Проверяем наш прибор в работе, показано в видео ролике.

    Ремарка.
    Инфракрасные модули выпускаться с реле под разное напряжение питания, в нашем случае блок питания с выходным напряжением 5в., следовательно, инфракрасный модуль берем с реле на 5 вольт. Т.е. при выборе, исходите из выходного напряжения вашего источника питания имеющегося в наличии.



    Если ваша конструкция не помещается в стандартную розетку, можно изготовить розетку самостоятельно, это не сложно.

    На сегодня все. Интересных и нужных самоделок Вам!
