    Простой мужской девайс за 15 минут

    Добрый день! Уважаемые мастера самодельных дел.



    Как всегда, рад Вас приветствовать на площадке технического творчества.

    Сегодня мы поговорим с Вами и попробуем смастерить простую, но нужную самоделку из такого же несложного предмета. Простым предметом у нас с Вами будет обыкновенная перьевая, чернильная авторучка.

    Как всегда, подробно. При изготовлении какой-либо самоделки из пакета вопросов всегда стоит два следующих. Подбирать или изготавливать корпус исходя из размеров комплектующих, или подбирать комплектующие исходя из размеров корпуса. Остановимся на втором варианте. Попалась мне на глаза простенькая авторучка в магазине канцелярских товаров и я понял, ее жизнь пройдет не в потрёпанном школьном ранце. Ее судьба служить настоящим брутальным мужчинам-электрикам. Рука сама потянулась к кошельку.

    Принеся домой, я сразу же произвел вскрытие приобретенного прибора и убедился в наличии достаточного места внутри данного агрегата для изготовления полезного мужского девайса.

    И Сегодня мы с Вами сделаем нужную поделку. А именно, " Биполярный одно модульный фотонный отражатель reusable применения", а если просто и человеческим языком, без шуток, Универсальный пробник на короткое замыкание, обрыв цепи и наличие напряжения в цепи постоянного тока 12-32 вольта, который обязательно пригодится автолюбителю, домашнему мастеру, дачнику и вообще настоящему мужчине работающему с низко вольтовыми цепями постоянного напряжения.

    Прибор изготавливается очень просто и к тому же очень быстро. Если в последующем данного девайса не окажется у Вас, в нужный момент под рукой, его вам будет очень не хватать и Вам станет очень грустно.
    Вы вспомните тещу, которую надо везти на рынок, или жену которую надо забрать с работы.

    Все детали к этому прибору абсолютно доступны и по наличию и по ценовой планке.

    Как всегда, лучше смотрящим чем читающим предлагаю подробно ознакомиться с самоделкой, посмотрев подробный видео ролик инструкцию.

    Видео инструкция изготовления простого девайса для мужчины знакомого с электрикой:





    Немного о технике безопасности при работе с электрическими и нагревательными приборами. Хорошо думайте головой, а потом действуйте руками, при таком раскладе все и всегда у Вас будет хорошо и даже отлично.

    Итак, начнем.

    Принцип работы нашего девайса основан на пропускании диодами тока только в одном направлении. Электрическая цепь прибора состоит из двух параллельно подключенных светодиодов приобрести дешево AliExpress спаянных параллельно, но с разной полярностью, так же в цепь включен источник питания состоящий из 3-х "пуговичных " батареек "Пуговичные" батарейки можно найти здесь AliExpress и постоянное сопротивление для защиты светодиодов от перенапряжения. Вот такая простая электрическая схема нашего прибора.

    1. При замыкании цепи подается постоянное напряжение от наших батареек на светодиоды, (белый)светодиод загорается, другой светодиод (красный) закрыт. Этот вариант замыкания цепи служит для проверки обрыва цепи, короткого замыкания цепи, контактов реле, проверки исправности электро лампочек накаливания и так далее.

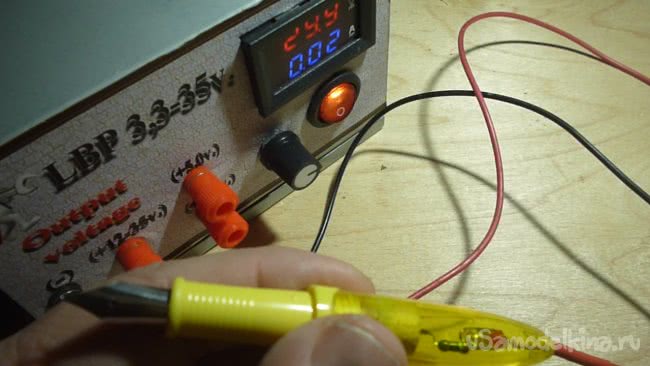

    2. Второй вариант. На контакты прибора подаем напряжение 12-32В. При наличии напряжения (белый) светодиод закрыт, (красный) загорается. Этот вариант служит для проверки электрической цепи постоянного тока на наличие напряжения. Этот вариант будет востребован любым автолюбителем, мало-мальски разбирающимся в электричестве.

    Простой мужской девайс за 15 минут

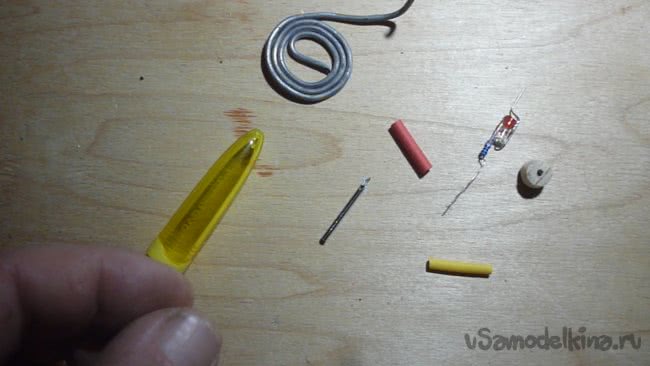

    Что нам понадобится для изготовления нашего универсального пробника, а понадобится нам следующее:

    Инструменты для изготовления прибора:

    1. Паяльник например вот такой - с регулируемой температурой 60 Вт/80 Вт. и электронной индикацией AliExpress
    2. Лобзик, ножовка.
    3. Дрель или сверлильный станок - DEKO Аккумуляторная дрель с AliExpress
    4. Сверла - с титановым покрытием 50 шт. AliExpress
    5. Канцелярский нож.
    6. Ножницы.
    7. Карандаш, можно фломастер.
    8. Линейка, штангенциркуль.
    9. Надфили. Маленький напильник
    10. Абразивная шкурка.
    11. По возможности и желанию — Подставка для паяльника «третья рука» AliExpress

    Материалы для изготовления пробника электрических цепей:

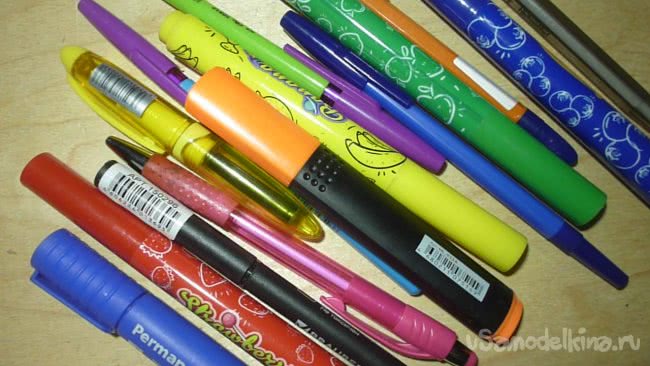

    1. Авторучка, какая будет под рукой, необходимо будет сделать самостоятельную компоновку деталей в приборе.
    2. Светодиоды два цвета - Набор светодиодов 6 цветов 120 шт. AliExpress
    3. Провода для монтажа.
    4. Припой для пайки, можно приобрести здесь — Свинцово-оловянный припой канифольное ядро AliExpress
    5. Резистор 300-400 ом.
    6. "Пуговичные" элементы питания 1.5 вольт 3 шт., размер исходя из габаритов вашего прибора - "Пуговичные" батарейки можно найти здесь AliExpress
    7. Небольшой кусок пластика или деревянного бруска
    8. Клей.
    9. Термоусадочная трубка приобрести в AliEXpress для изоляции мест пайки и т.д.

    Порядок изготовления универсального пробника:

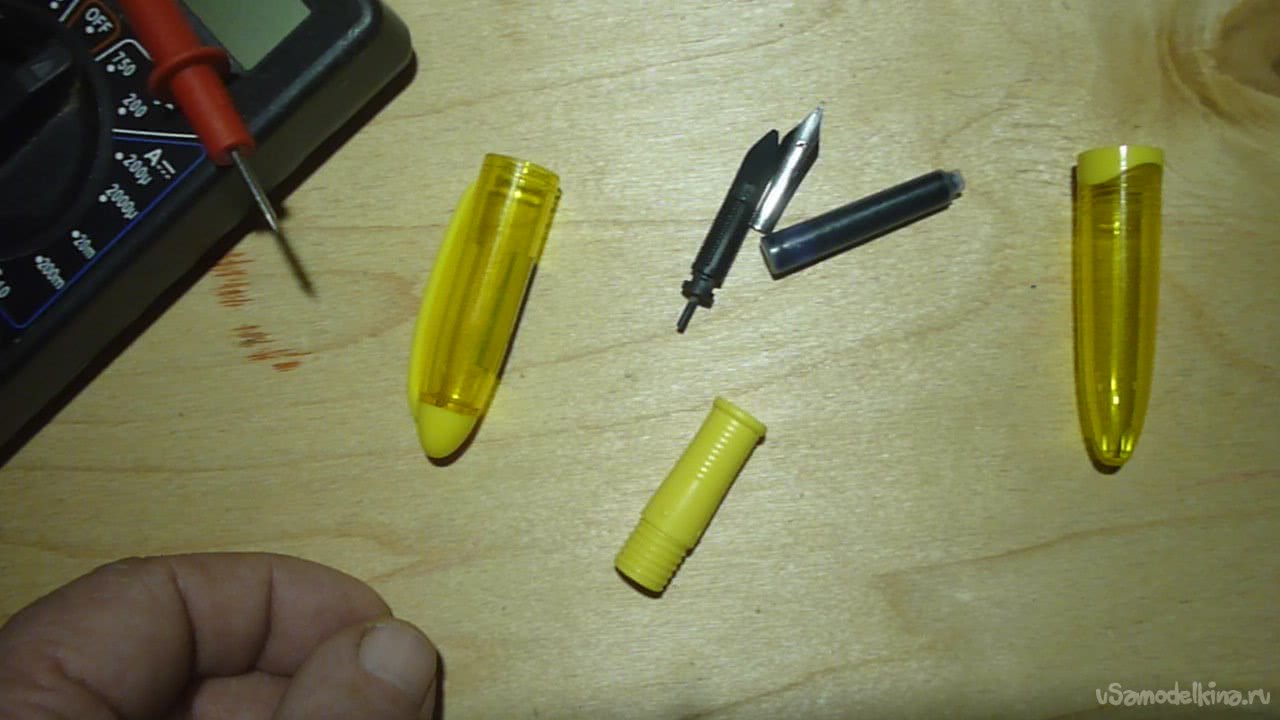

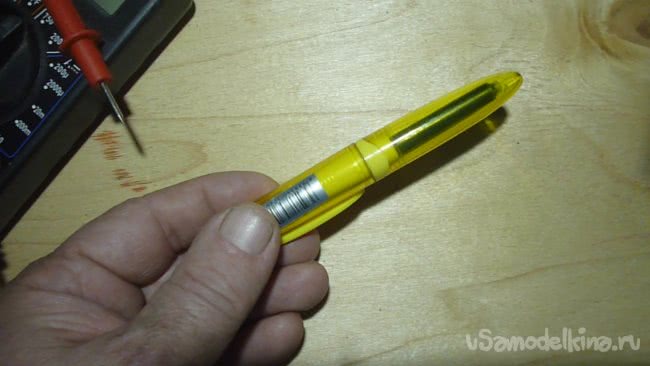

    1. Аккуратно разбираем корпус авторучки.
    2. Подготавливаем пружинку, как показано в видео инструкции размещенной выше.

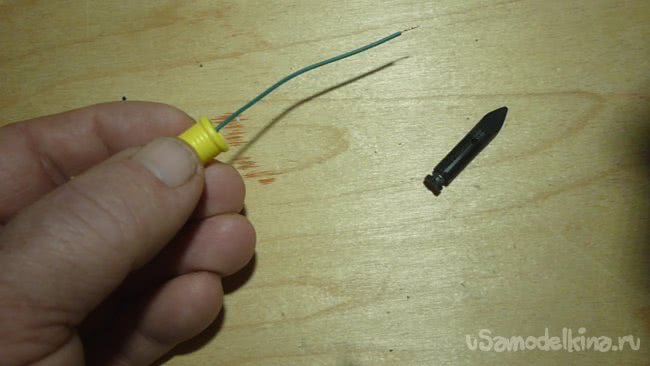

    3. На небольшой кусок провода припаиваем контактный "пятачок".

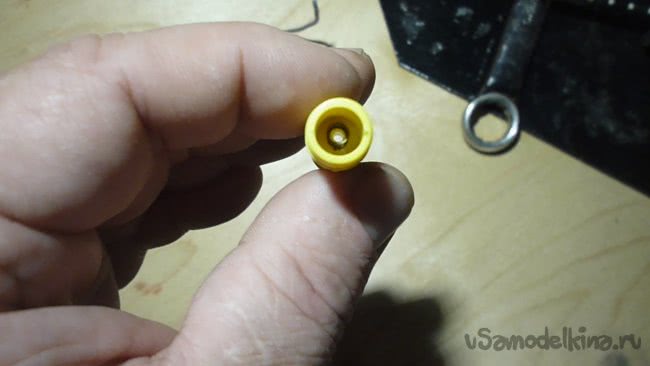

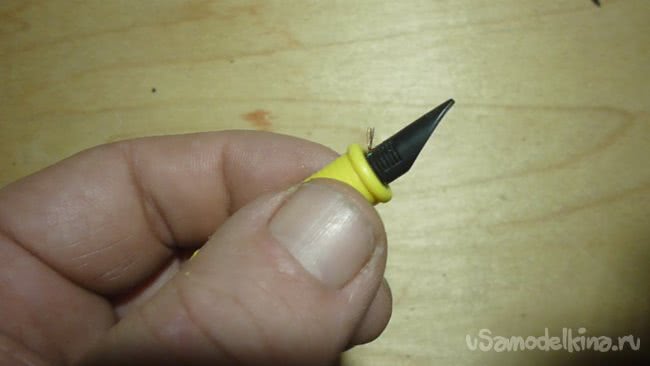

    4. Сверлим и подтачиваем держатель пера авторучки.
    5. Собираем нижнюю часть нашего прибора, как показано в видео инструкции.

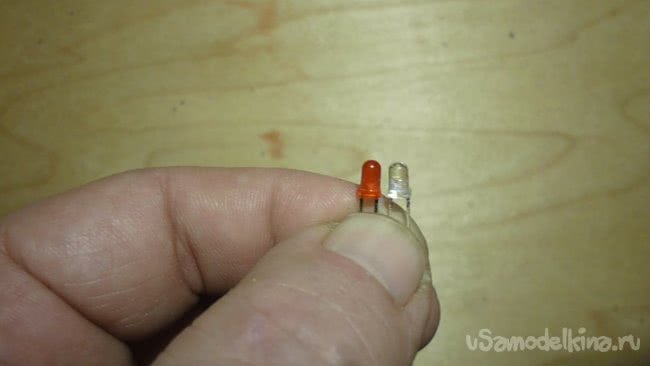

    6. Спаиваем блок светодиодов.

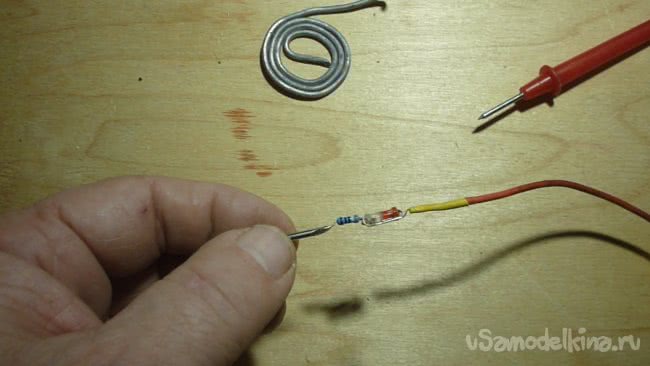

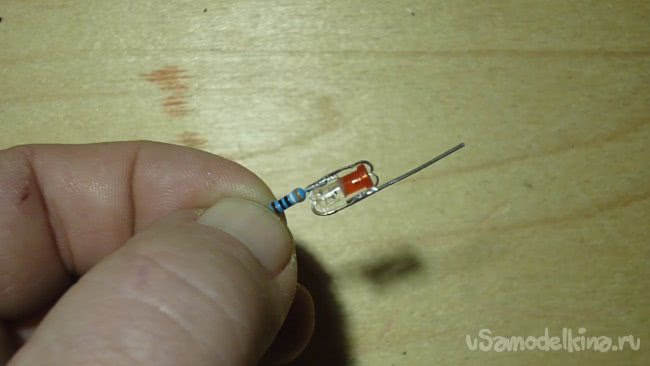

    7. К блоку светодиодов с одной стороны припаиваем резистор 300-400 ом. И контакт из тонкой металлической трубки, с другой стороны припаиваем провод с электрическим щупом.

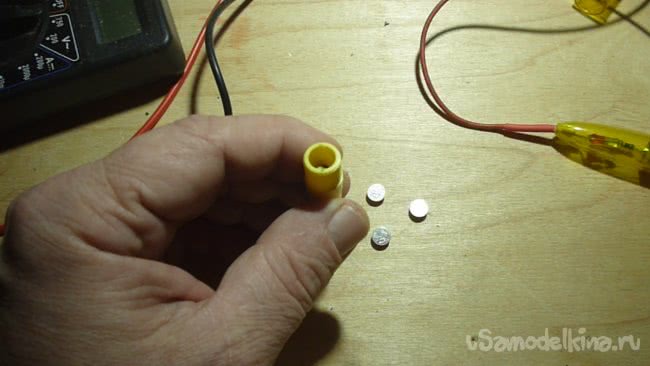

    8. Собираем конструкцию прибора, не забывая о батарейках.

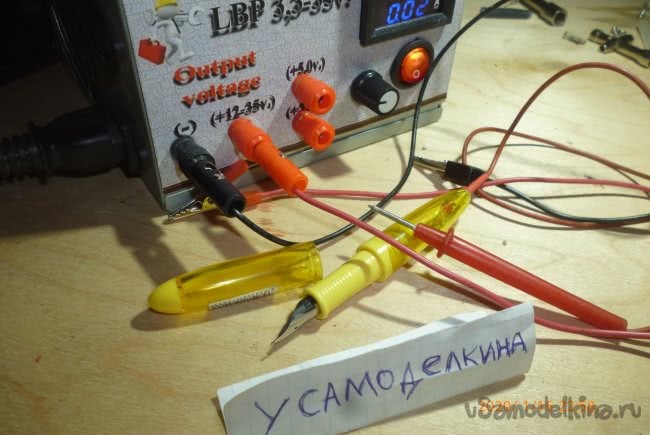

    9. Проверяем универсальный пробник, для проверки низко вольтовых цепей постоянного тока, в работе.
    10. Аккуратно укладываем наш прибор в бардачок автомобиля. Пользуемся долго и с удовольствием!



    А на сегодня Друзья, это все. Заходите с радостью, смотрите и читайте с удовольствием, критикуйте объективно. Принимается любая критика по существу вопроса...
