Здравствуйте друзья Самоделкины! Многие из вас сталкивались с такой проблемой, как перегорание ламп стоп –сигнала. И узнаем мы об этом значительно позже, чем нам бы хотелось. Обычно я проверяю лампы стоп –сигналов при выезде из гаража, но в спешке иногда забываешь про них. По приезду домой обнаруживаешь, что какая то из ламп не горит. Хорошо, что их две, а если сгорят сразу обе лампы, тогда уж точно при резком торможении в вас могут въехать сзади и довольно - таки сильно. И виноваты в этом будете вы.
Я предлагаю вашему вниманию самоделку, которая и будет за вас проверять работоспособность ламп стоп – сигналов.

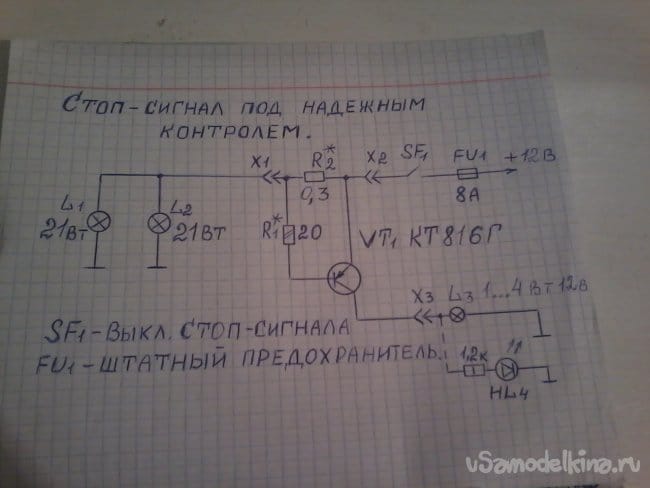

Вот схема самоделки
Она взята мною из интернета. Вместо лампочки L3 я поставил красный светодиод, его подключение показано пунктирными линиями. Светодиод устанавливают на щитке приборов или в удобном месте. При нажатии на педаль тормоза загораются лампы стоп –сигнала и вместе с ними горит светодиод, информируя водителя об их исправности. Если одна из ламп сгорит или будет плохой контакт в патроне лампы, то светодиод гореть не будет. Тоже самое будет происходить, если сгорят обе лампы. Светодиод включится лишь в том случае, если Ur2 – напряжение на резисторе R2 – превысит напряжение отсечки кремниевого транзистора VT1. при R2 = 0,3 ома и общем токе в лампах стоп –сигнала I =3,5 а (на самом деле немного меньше из-за падения напряжения на резисторе R2).

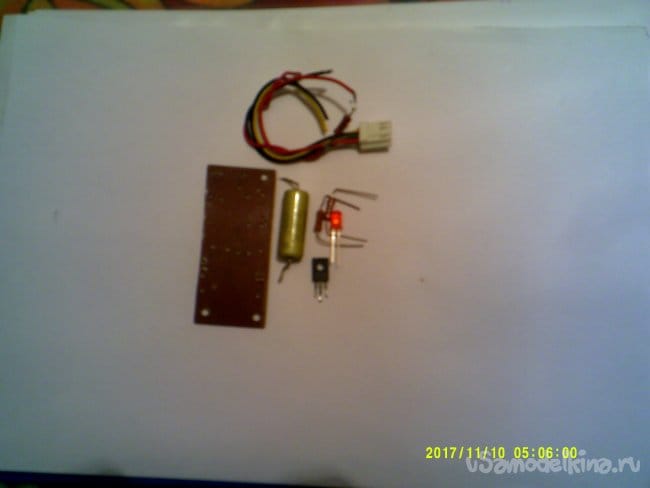

Для сборки самоделки нам потребуются следующие детали и инструменты
1 – транзистор КТ816Г; резистор МЛТ -0,25 вт 20 ом; Резистор 0,3 ома проволочный или готовый С- 5 -16в-5 вт 0,33 ома; один светодиод, любой красный; резистор 0,5 вт 1,2 ком, для подключения светодиода.
2 – печатная или монтажная плата; монтажные провода; пинцет; паяльник; припой; кусачки; пассатижи. Собираем следующим образом.
Шаг 1

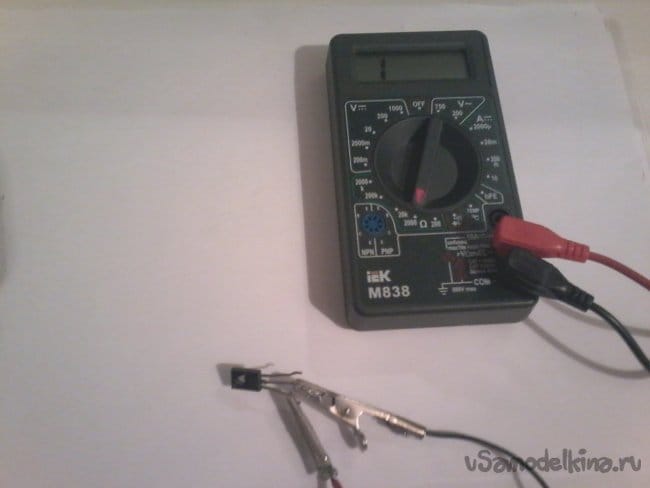

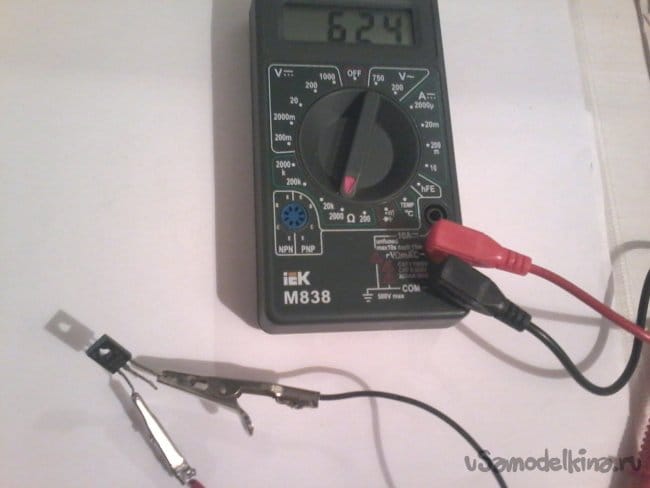

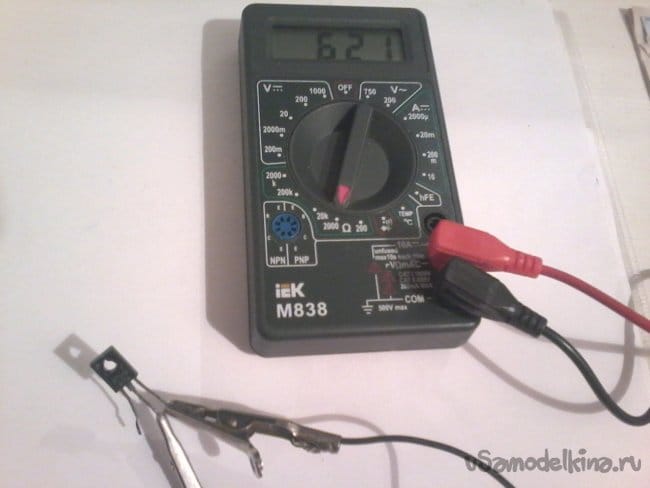

Проверяем транзистор и все остальные детали на их работоспособность, так так они Б/У.

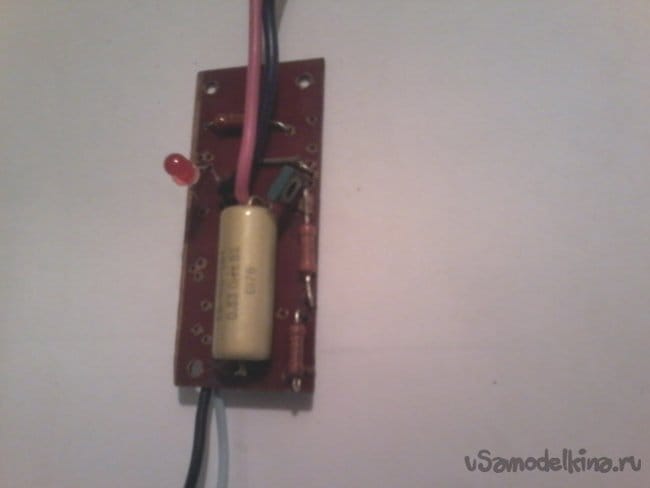

Шаг 2. Размещаем детали на печатной плате, и все спаиваем
Проверяем правильность спаянной схемы.
Шаг 3.

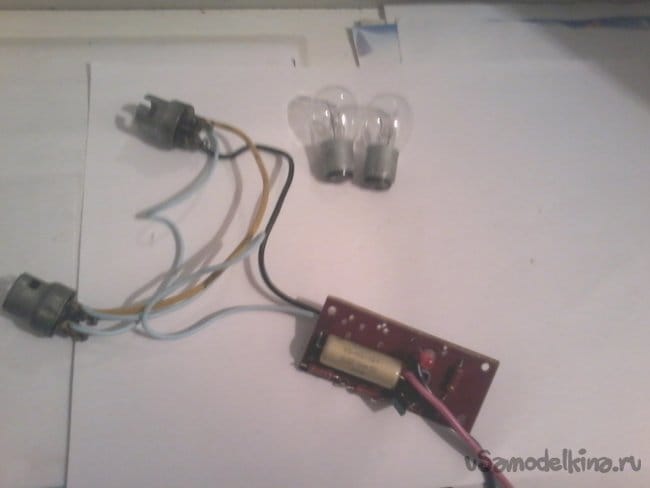

Налаживаем схему. Для этого подключаем к разъему Х1 лампы стоп –сигналов, все показано на фото. К разъему Х2 подаем питание + 12 в, а минус 12 В подаем на катод светодиода и вторые контакты ламп стоп –сигнала. Когда обе лампы горят, то горит и светодиод. При отключении одной из лапм, светодиод должен погаснуть. Если же он продолжает гореть, то тогда подбираем резистор R1, и добиваемся того, чтобы светодиод погас. При отключении сразу двух ламп светодиод тоже не горит
Все налаживание схемы закончено. При минимуме деталей обеспечивается неплохой контроль за лампами стоп –сигнала. Вот и все.
Желаю вам всем больших успехов в конструировании самоделок.
