Идея запуска двигателя кнопкой старт/стоп не нова, сначала они применялись на спортивных автомобилях, теперь на многие современные автомобили их ставят уже на конвейере. Появилось много китайских вариантов автозапусков с кнопкой, иммобилайзерами и т.д.
На моём VW Tiguan стоит такая система, но на свою вторую машину Opel Vectra В 96г. ставить кнопку старт/стоп не думал, вообще считал это выпендрёжем. Стоит сигнализация с автозапуском Pandora 3700, а завести автомобиль можно и ключом. Но случилась поломка личинки замка зажигания. Один раз её уже менял. Естественно, чтобы получилось дешевле, не стал покупать и менять личинки на замке двери и багажника. Отсюда возникли неудобства, 2 ключа в связке и т.д. И возможно поменял бы замок зажигания или личинку снова, но тут удачно за недорого подвернулась кнопка от китайского «набора» Старт/стоп. Теперь уже решил переделывать.
Очень нравятся микроконтроллеры Microchip PIC12F629, маленькие, легко программируются. Не замерзают в наши морозы (проверено). Поэтому не сложную логику реализую на них. Вот что родилось:
На моём VW Tiguan стоит такая система, но на свою вторую машину Opel Vectra В 96г. ставить кнопку старт/стоп не думал, вообще считал это выпендрёжем. Стоит сигнализация с автозапуском Pandora 3700, а завести автомобиль можно и ключом. Но случилась поломка личинки замка зажигания. Один раз её уже менял. Естественно, чтобы получилось дешевле, не стал покупать и менять личинки на замке двери и багажника. Отсюда возникли неудобства, 2 ключа в связке и т.д. И возможно поменял бы замок зажигания или личинку снова, но тут удачно за недорого подвернулась кнопка от китайского «набора» Старт/стоп. Теперь уже решил переделывать.
Очень нравятся микроконтроллеры Microchip PIC12F629, маленькие, легко программируются. Не замерзают в наши морозы (проверено). Поэтому не сложную логику реализую на них. Вот что родилось:
Принципиальная схема:
Описание схемы: при снятии с охраны сигнализации транзистор Q4 подаёт питание на схему. Кнопка старт/стоп S1 подсвечена синими светодиодами, они тоже загораются.
Вот такая стоит у меня из китайского набора:
![Запускаем двигатель самодельной кнопкой Старт/Стоп на PIC12F629]()
![]()
Светодиоды, к сожалению, слабо горели при 5 вольтах, но ярко горят при 12 вольтах питания. Поэтому схему подключения кнопки изменил и поменял сопротивления R2 и R3:
Транзистор Q1 включает реле зажигания и реле обходчика иммобилайзера (если он нужен). Можно подключить и ещё реле, если на замке зажигания 2 выхода (Зажигание1 и Зажигание2). Ток стока транзистора A03400 до 4,4А, выдержит. Q2 включает реле стартера, Q3 – реле АСС.
Завести двигатель можно несколькими способами:
1. Нажать кнопку старт/стоп. Включится зажигание, через 5 секунд включается АСС, на стартер питание не подаётся. Затем нажимаем тормоз, если кнопку не отпускали, то выключится АСС и включится стартер. Как только двигатель заведётся, стартер автоматически отключится и через 5 секунд включится АСС. Можно кнопку отпускать. ИЛИ, если кнопка была отпущена, то ещё раз её нажимаем и держим, пока двигатель не заведётся.
2. Нажать педаль тормоза, затем кнопку старт/стоп и не отпускать. Включится зажигание, через 2 секунды включится стартер и, если двигатель заведётся, автоматически отключится. АСС включится через 5 секунд.
Запрограммирована отсечка стартера 8 секунд на случай, если двигатель не заведётся. Когда мерял компрессию в цилиндрах, этого времени вполне хватало.
Преждевременно прервать работу стартера можно отпустив кнопку или педаль тормоза.
3. Если по каким-то причинам, например сел аккумулятор, но зажигание включается, или со стартером проблема, и решили завести с толкача. Блок регистрирует заведённый двигатель и стартер включаться не будет при нажатии тормоза и кнопки старт/стоп. Ух, вроде правильно описал.
Можно дописать алгоритм, чтобы двигатель автоматически заводился от однократного нажатия кнопки при нажатом тормозе. На некоторых автомобилях видел этот алгоритм. Но мне это показалось неудобным.
Выключается двигатель кратковременным нажатием на кнопку старт/стоп.
Конечно же, если автомобиль с ручной коробкой передач, лучше поставить дополнительный переключатель (лягушку) на педаль сцепления и подключится к нему вместо тормоза. Я не стал ставить и мне лично это не доставляет проблем. Летом запускаю двигатель без нажатия на педаль сцепления. Зимой и сцепление, и тормоз нажимаю одновременно, двигатель запускается без подгазовки.
1. Нажать кнопку старт/стоп. Включится зажигание, через 5 секунд включается АСС, на стартер питание не подаётся. Затем нажимаем тормоз, если кнопку не отпускали, то выключится АСС и включится стартер. Как только двигатель заведётся, стартер автоматически отключится и через 5 секунд включится АСС. Можно кнопку отпускать. ИЛИ, если кнопка была отпущена, то ещё раз её нажимаем и держим, пока двигатель не заведётся.
2. Нажать педаль тормоза, затем кнопку старт/стоп и не отпускать. Включится зажигание, через 2 секунды включится стартер и, если двигатель заведётся, автоматически отключится. АСС включится через 5 секунд.
Запрограммирована отсечка стартера 8 секунд на случай, если двигатель не заведётся. Когда мерял компрессию в цилиндрах, этого времени вполне хватало.
Преждевременно прервать работу стартера можно отпустив кнопку или педаль тормоза.
3. Если по каким-то причинам, например сел аккумулятор, но зажигание включается, или со стартером проблема, и решили завести с толкача. Блок регистрирует заведённый двигатель и стартер включаться не будет при нажатии тормоза и кнопки старт/стоп. Ух, вроде правильно описал.
Можно дописать алгоритм, чтобы двигатель автоматически заводился от однократного нажатия кнопки при нажатом тормозе. На некоторых автомобилях видел этот алгоритм. Но мне это показалось неудобным.
Выключается двигатель кратковременным нажатием на кнопку старт/стоп.
Конечно же, если автомобиль с ручной коробкой передач, лучше поставить дополнительный переключатель (лягушку) на педаль сцепления и подключится к нему вместо тормоза. Я не стал ставить и мне лично это не доставляет проблем. Летом запускаю двигатель без нажатия на педаль сцепления. Зимой и сцепление, и тормоз нажимаю одновременно, двигатель запускается без подгазовки.
Детали:
1. PIC12F629 -1; (цена Чип-Дип – 97руб, на Алиэкспресс покупал по 37 руб.);
2. 78L05 -1; (Стабилизатор напряжения на 5В);
3. Все резисторы 0,125Вт, номиналы на схеме;
4. Диод D1 (любой маломощный);
5. Диоды D2, D3 - 1N1404; (помощнее, 1А);
6. Конденсаторы керамические и электролитические указаны на схеме;
7. Транзисторы Q1, Q2, Q3 – AO3400 полевые N- типа; (цена на Алиэкспресс 96 руб/100шт.);
8. Транзисторы Q4 – AO3401 полевой P- типа; (цена на Алиэкспресс 96 руб/100шт.);
9. Реле автомобильные; 12В, 40А. Я использовал релейный модуль автозапуска Pandora RMD-5;
10. Обходчик иммобилайзера любой, например Pandora DI-02;
11. Кнопка старт/стоп из китайского набора или любая подходящая без фиксации;
12. Монтажная плата для пайки;
13. Предохранитель с держателем на 7,5А.
Микроконтроллер программировал с помощью программатора PicKit2, hex-файл
Прибор имеет малое количество элементов и несложно в изготовлении. Распаянную плату помещаем в подходящую коробку, у меня в коробке от сигнализации.
Монтаж устройства на автомобиль ничем не отличается от установки сигнализации с автозапуском. Схема универсальна.
Замок зажигания необходимо разблокировать и оставить в разблокированном состоянии. Китайцы в своих инструкциях пишут, что нужно отпилить ключ и оставить в личинке:
Мне было проще, потому что личинка уже сломана и ключ спокойно вытаскивался из замка.
Про то, что теперь отсутствует блокировка рулевой колонки не парюсь. При определённой сноровке штатный ригель блокировки тоже можно сломать. А у меня дополнительно стоит иммобилайзер.
Далее отсоединяем разъём от контактной группы замка зажигания и подключаем силовые провода от реле к проводам согласно схеме. Я подключился к уже установленному ранее силовому блоку запуска Pandora RMD-5.
Про то, что теперь отсутствует блокировка рулевой колонки не парюсь. При определённой сноровке штатный ригель блокировки тоже можно сломать. А у меня дополнительно стоит иммобилайзер.
Далее отсоединяем разъём от контактной группы замка зажигания и подключаем силовые провода от реле к проводам согласно схеме. Я подключился к уже установленному ранее силовому блоку запуска Pandora RMD-5.
2 реле R1, R3 - использовал для зажигания. R4, R5 – АСС, R2 - стартер.
Обязательно нужно учитывать токовую нагрузку реле. На некоторых автомобилях (особенно старых) контактная группа замка зажигания на клемме 15 рассчитана на ток более 40А, поэтому реле нужно ставить мощнее, например стартерное от Газели на 70А. Обычные 40 амперные автомобильные реле в этом случае со временем выйдут из строя.
Схемы подключения на примере автомобиля Opel Vectra B 1996г:
У меня возникла проблема только по установке кнопки на место. Отверстие в кожухе для личинки замка зажигания оказалось больше самой кнопки. Вышел из положения с помощью чёрной жестяной крышки от какого-то варенья. По размеру хорошо подошла.
В крышке необходимо проделать 4 установочных отверстия и одно для кабеля.
Должно получиться так.

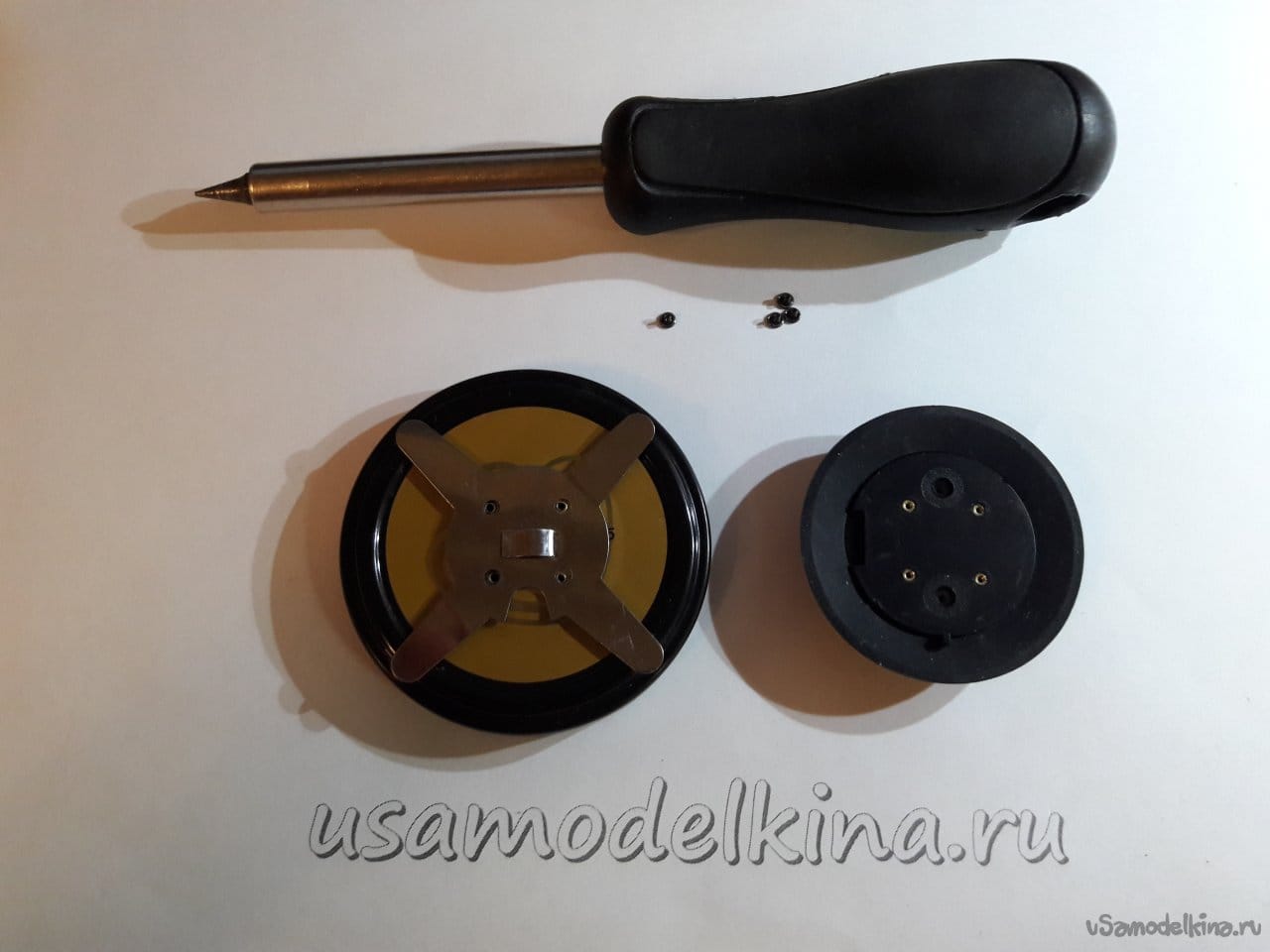

Металлическая пластина на кнопке держится на 4-х винтах, с помощью неё китайцы рекомендуют крепить кнопку на замок зажигания. Её использовал как шаблон для места отверстий крепления на крышке.
Просто проткнул шилом.
Не очень точно отметил отверстия, но на месте подогнал.
Потом проделал отверстие для кабеля и во время установки приклеил термоклеем на место.
К сожалению, термоклей оказался не очень хорошей идеей. Зиму всё было хорошо, но как только потеплело крышка с кнопкой отклеилась… Теперь с обратной стороны закрепил и залил силиконовым герметиком «Момент», сейчас крепко держится.
Видео :
