Предыстория:
На полках с запчастями для электроники, пылились 3 разных компьютерных колонки, с расколотыми корпусами и оторванными проводами, но платы усилителей и динамики были рабочие.
Первый усилитель (4w х2) имел хорошее звучание на средних и особенно верхних частотах, а так же имел регулятор тембра НЧ-ВЧ, и регулировку громкости.
Второй усилитель (3w х2) отлично звучал на средних частотах, при этом имел «кнопку расширения стереобазы» и регулировку громкости.
Третий усилитель (15w SUB + 3w х2) был от комплекта с сабвуфером и двумя твиттерами выдавая неплохой бас, так же имел регулировку громкости.
Давно хотел из всего этого «богатства» собрать именно hi-fi МЕДИАЦЕНТР моноблок (не «бумбокс», у которого главный приоритет это громкость) с хорошим качеством звучания, сердцем которого был-бы купленный (на известном сайте у братьев Китайцев) «USB-Bluetooth-Radio модуль».
Использовано в работе:
ДВП ламинированное 2100×150 (1шт)
ДВП ламинированное 2100×100 (1шт)
клей столярный (лучше костный)
клеевой пистолет и клей к нему
уголки 15×15 (15 шт)
саморезы 3×5
шпильки М6×100 (8 шт)
торцевые втулки (гайки) М6 с глухой шляпкой под шестигранник (16шт)
провода силовые
провода акустические
провода сигнальные
трубка термоусадочная (разная)
паяльник
коронки по дереву (диаметр соответствует динамикам) D67, D50, D30
трубка из плотного картона для фазоинверторов D30/L60 (3шт)
сетевой кабель + гнездо для него
антенна телескопическая L150/400 (1шт)
светодиоды (3шт)
ручки декоративные, для потенциометров (резисторов) (4шт)
ручка дверная врезная (для распашных дверей) L150 (1шт)
ручки для шкафа дугообразные L130 (2шт)
пластиковые опорные ножки L20
стусло и ножовка с мелким зубом по ДВП
синтепон
шаг 1.

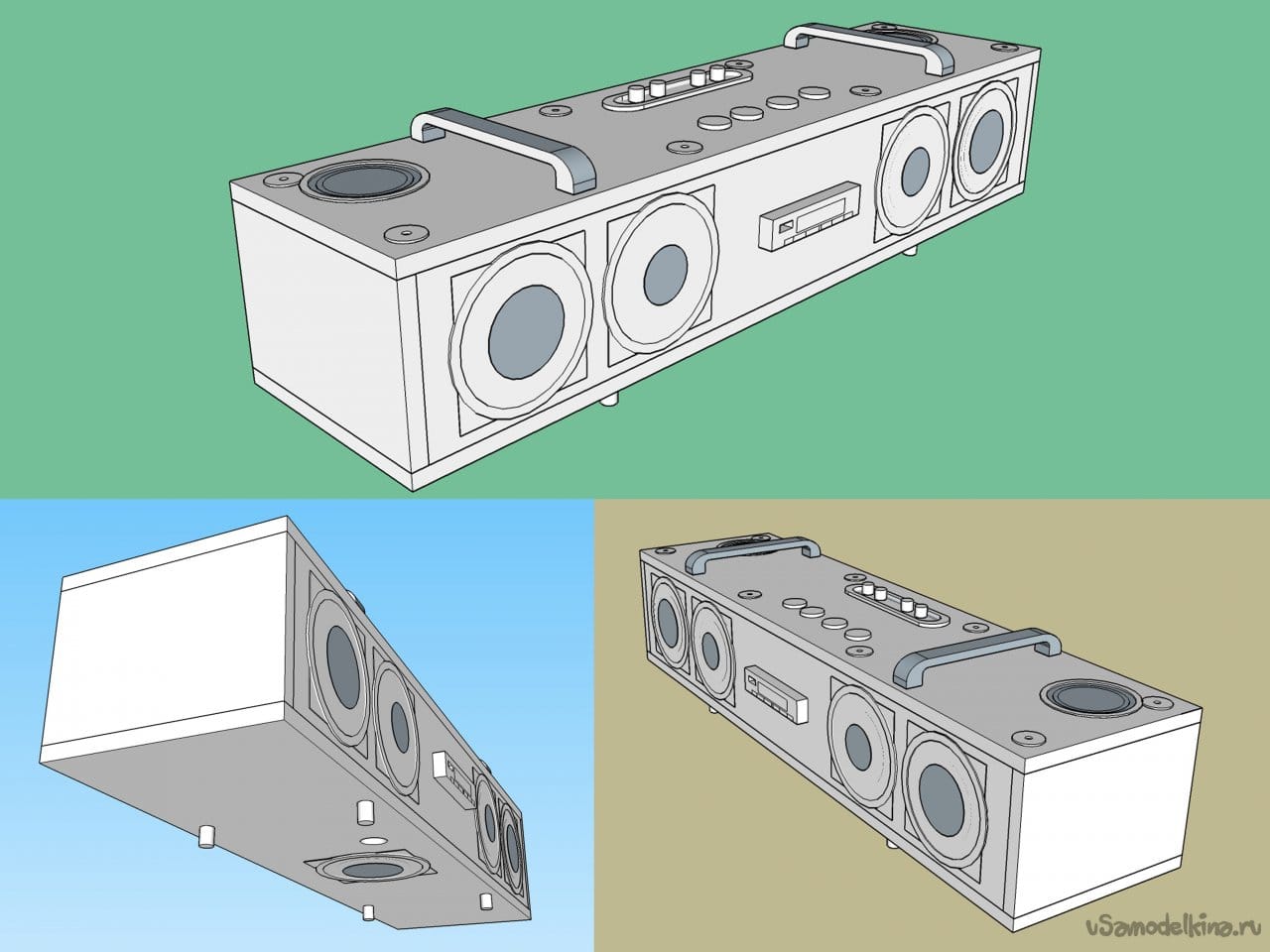

Моделируем в 3D редакторе макет, рисуем общую схему работы
Размечаем и отрезаем заготовки (размеры справочные, так-как у каждого все будет индивидуально)
а) верх, низ = 600×150 (2шт)
б) перед, зад = 584×100 (2шт)
в) торцы = 100×150 (2шт)
г) переборки = 100×180 (2шт)
шаг 2.
Размечаем отверстия для динамиков
4w х2, 3w х2 — на лицевой (фасадной) части корпуса
15w SUB — на нижней части корпуса
3w х2 — на верхней крышке корпуса
Сверлим коронкой отверстия
Обрабатываем наждачной бумагой
Размечаем и сверлим отверстия для стяжек шпильками
шаг 3.
Собираем короб, временно приворачивая уголки, для подгонки деталей корпуса
снимая поочередно панели — промазываем столярным клеем и стягиваем уголками
В переборках делаем выемки для протяжки жгутов проводов
Вклеиваем трубку фазоинвертора сабвуфера
Ждем полного высыхания клеевых стыков, и выворачиваем саморезы и убираем уголки
шаг 4.
Клеевым пистолетом проходим все швы (создавая дополнительную механическую прочность соединений)
Примеряем динамики
шаг 5.
Размечаем и сверлим отверстия опорных ножек (нужны для нормальной работы динамика сабвуфера)
Вклеиваем ножки на столярный клей
Размечаем и высверливаем паз для дверной ручки, которая выполняет функцию ниши, для размещения ручек («крутилок») потенциометров.
Размечаем и сверлим 4 отверстия в этой ручке, для размещения потенциометров.
шаг 6.
Для идеальной настройки звукового поля, было решено сохранить раздельное функционирование каждого усилителя, по этому на каждый предусмотрен отдельный выключатель (а так-же «выключатель расширения стереобазы»)
Размечаем и сверлим отверстия для всех выключателей, а так-же общего сетевого выключателя, на задней панели.
Вырезаем паз для гнезда сетевого шнура.
Шаг 7.
Начинаем собирать в единое целое электронную начинку МЕДИА центра.
Устанавливаем выключатели в верхнюю деку, а потенциометры в подготовленную декоративную ручку.
Припаиваем светодиоды, и размещаем их в подходящей пластмассовой детали (у меня использована часть крепления детской игрушки)
Соединяем провода, помечая провода бумажным скотчем и делая на нем пометки маркером (это необходимо например: для переброса акустических проводов если вы перепутали левый и правый динамик)
Припаиваем динамики, трансформаторы усилителей — закрепляем на нижней части корпуса.
Шаг 8.
Первые два усилителя, были закреплены непосредственно к декоративной ручке, гайками потенциометров.
Усилитель сабвуфера — был вынесен и закреплен к верхней части крышки корпуса.
К этому моменту приехал замечательный USB модуль из Китая, что в нем есть: USB-порт, TF-порт, Radio, Bluetooth. питание 5-12v
Местоположение модуля, было выбрано на передней части корпуса.
Размечаем и высверливаем паз для него.
Шаг 9.
Сигнальные входящие каналы трех усилителей — соединяем параллельно друг другу, и припаиваем к комплекту проводов с разъемом, «приехавшим» вместе с USB модулем
Закрепляем блок питания для USB модуля (у меня имелся готовый на 9v, но его можно заказать на «том-же известном сайте», вместе с модулем)
Проверяем все соединения и правильность расположения динамиков и записав на флешку специальный трек с раздельным звучанием каналов.
На переборках, в проделанных пазах, закрепляем виброгасящий маделин (сквозь который будет проходить жгут проводов)
В верхней крышке корпуса — размечаем и приворачиваем ручки, для переноски МЕДИА центра.
Шаг 10.
Прослушав «предварительно собранную конструкцию», я понял, что мне требовалось добавить.
Были размечены и врезаны в заднюю часть корпуса дополнительно две трубки фазоинверторов (в левый отдел корпуса и правый), а так же отдел сабвуфера заполнена синтепоном. Звук после проделанных операций стал «кристально чистым» и имеющим выраженный sub-басовый окрас.
Стягиваем шпильками корпус, протираем его от пыли.
Итог
Наслаждаемся качественным звучанием, лишенным недостатков, которое можно подстроить под любой вкус и музыкальный жанр
тут можно посмотреть как он работает
Спасибо за то что дочитали о конца!
