Простой прямоугольный интерьерный светильник (ночник)-башня



Светильники – вещицы, задающие тон в интерьере больше других – предмет светящийся, привлекает внимание в первую очередь. Здесь, речь пойдет о штучках более декоративных, чем практических. Светильники рабочие, осветительные, должны еще и удовлетворять ряду важных параметров, о них мы сейчас говорить не будем.

Описываемый тип светильника очень прост и может быть сделан при помощи набора простых инструментов. Светильник может быть как настольного размера, так и покрупнее - в напольном исполнении. Импровизированный абажур-коробка также очень простой формы. Здесь могут быть применены самые разнообразные материалы и техники, их комбинации. Всё чем богаты - применять любые навыки которыми владеем. Работа с металлами? Пожалуйста! – выпиливание, просечка, чеканка, травление, пайка, работа с проволокой. С бумагой и картоном? Будьте любезны! – множество модных «открыточных», «дамских» техник, крученые ленты. Лепка? На здоровье! – полимерная глина, обычная керамика (там внутри еще несколько подходящих техник), соленое тесто. Нитки-тряпочки? Несомненно! – лоскутное шитье, плетение, валяние, вязание. Работа со стеклом? Даже не сомневайтесь! – мозаика, различные витражные техники, склеивание УФ клеем, фьюзинг, роспись красками по стеклу.

Такой простой светильник с красивым абажуром, может работать не только светильником, но и подобно светильнику-картине, этакой демонстрацией, импровизированной витриной для некоего произведения в форме абажура. Простота формы не отвлекает от главного.

Конструкция светильника

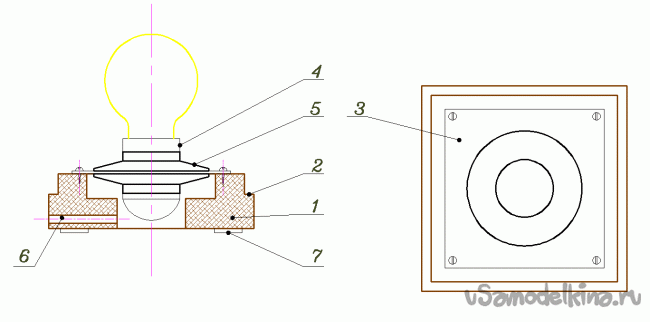

Рис.1 Конструкция светильника-башни (абажур не показан), где 1 – деревянное основание с опорной «четвертью» 2; 3 – металлическая площадка; 4 – электрический патрон с плоскими крепежными кольцами 5; 6 – канал для сетевого шнура; 7 – резиновые ножки.


Абажур

Часто, это самая сложная и трудоемкая деталь. Ее стоит изготовить в первую очередь, при этом, размеры можно соблюдать условно, с точностью до нескольких сантиметров. Нижние края абажура будут базой для изготовления электрифицированной подошвы. Абажур не обязательно должен быть квадратным в сечении, только прямоугольным. Ширину его не худо было бы сделать не уже двукратного размера колбы лампы.

Здесь, абажур сделан из цветного художественного стекла, в комбинированной витражной технике – фьюзинг (сплавление в печи), Тиффани (пайка). И деревянное основание. Стеклянный – оловянный – деревянный, э? Идеальное сочетание!

Основные моменты.

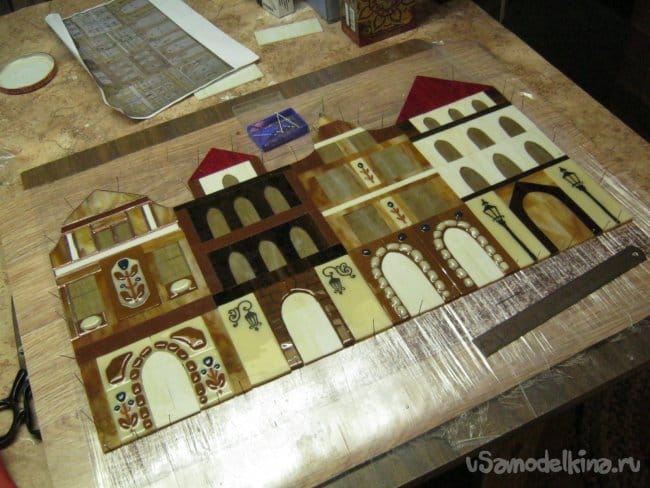

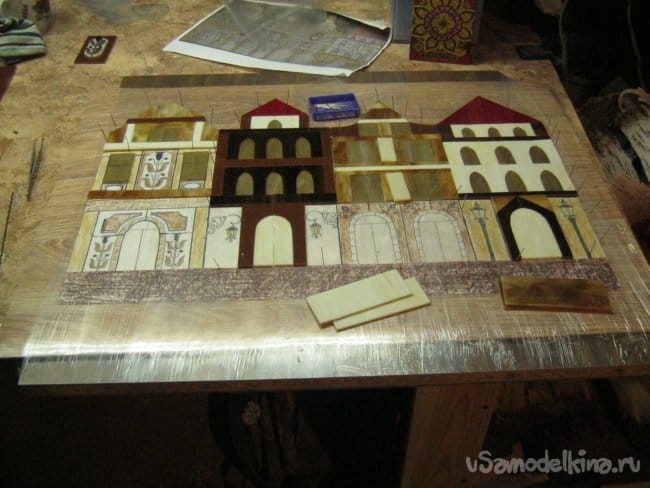

Эскиз витража в натуральную величину – картон (для удобства раскрашенный), кладется на ровную поверхность (кусок ДСП) и приматывается тонким колбасным полиэтиленом. Под картоном два слоя линолеума, в него удобно втыкать портновские булавки (фиксирование стеклянных деталей).


Детали вырезаются стеклорезом, края их обтачиваются и подгоняются на шлифовальной машинке. Здесь, ряд элементов выполнен в технике фьюзинг – стекла сплавляются в специальной печи.

Края каждой детали оклеивались медной фольгой с липким слоем.

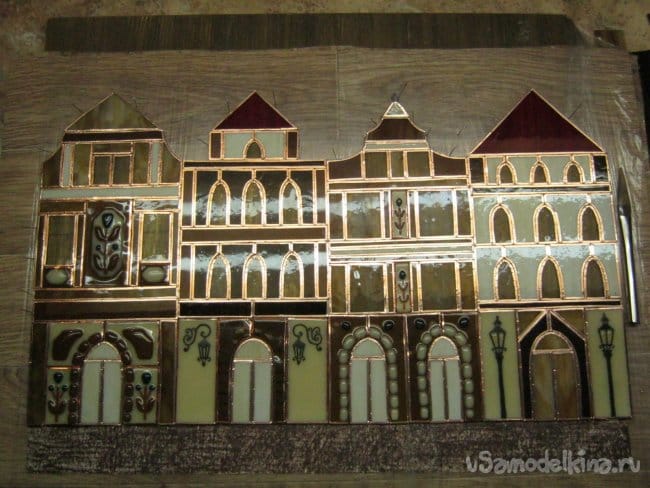

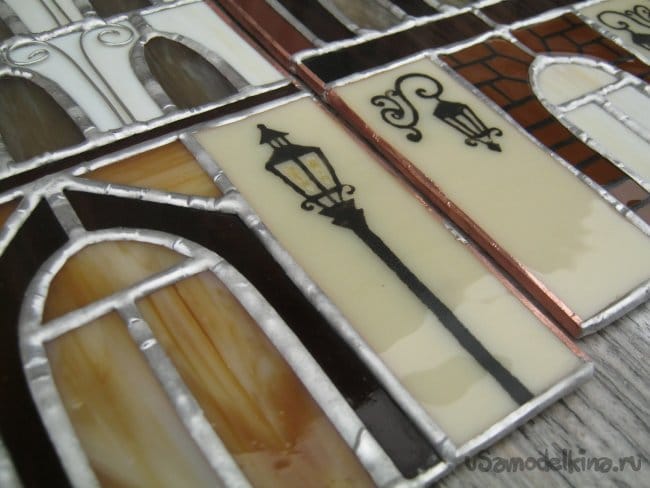

Омедненные края стекляшек пропаиваются, на шов наплавляется валик из припоя. После, пайки тщательно отмываются от остатков флюса, при необходимости химически окрашиваются, защищаются от окисления.

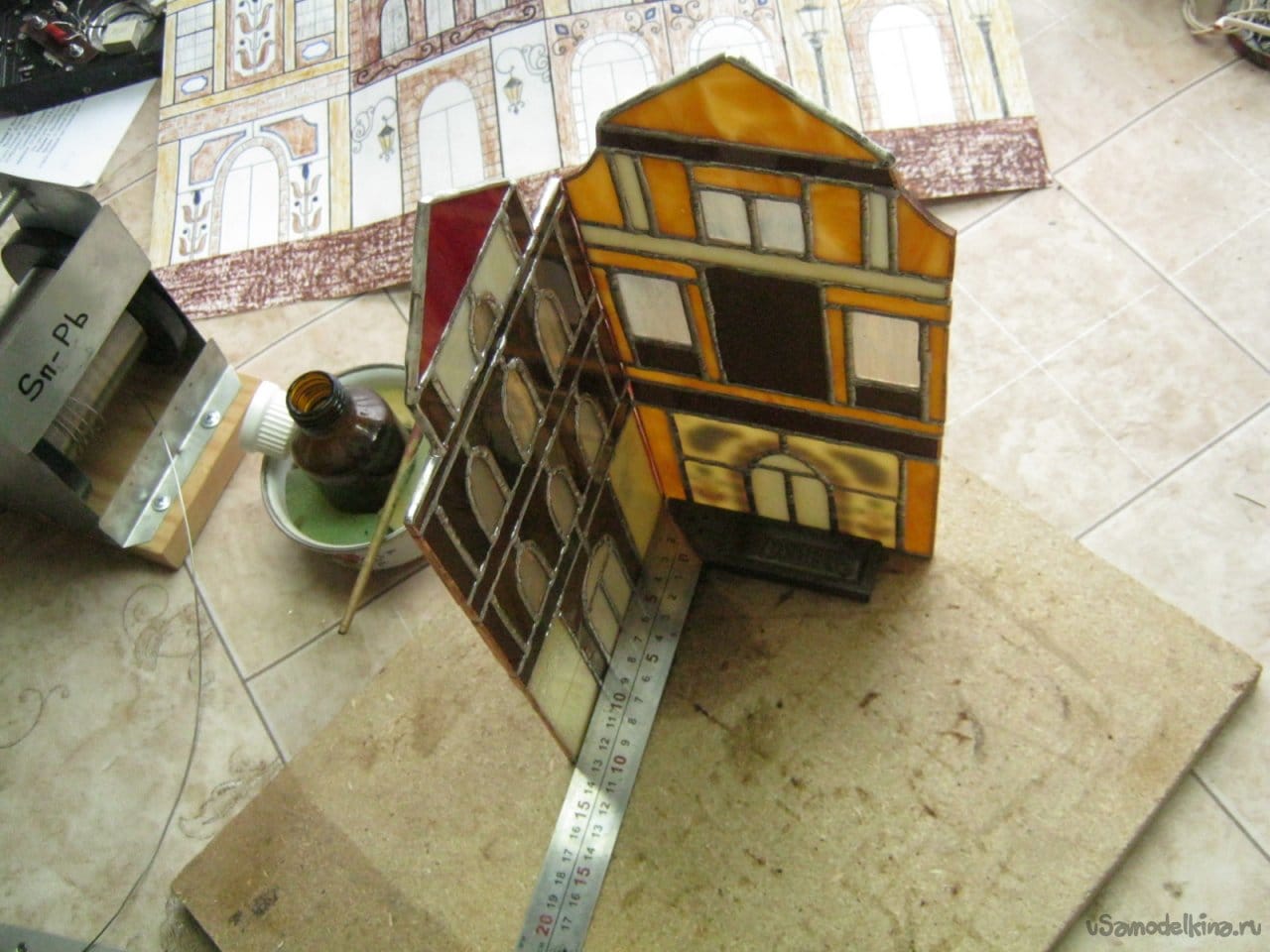

Здесь, было еще несколько промежуточных операций – сборка частей в объемную конструкцию, укрепление ее изнутри проволочными раскосами и упорами.

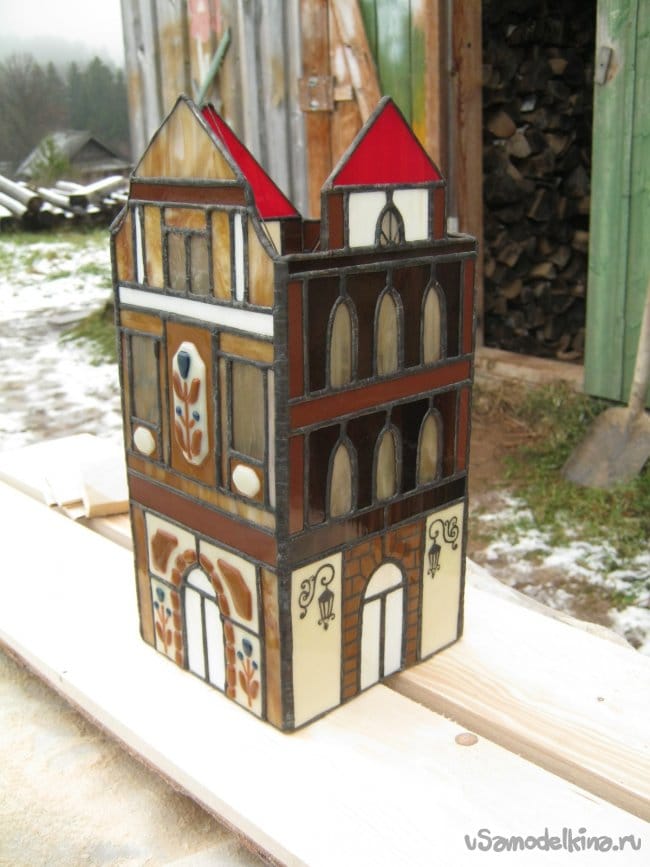

Почти готовый абажур.


Деревянная подошва

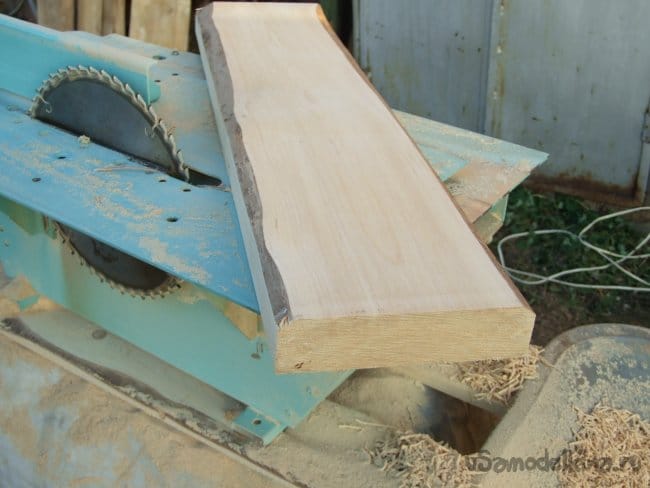

Для такого рода работ, имеется некоторый запасец сухих березовых досок, толстых, чуть толще 50 мм. Вытащил штучку, повертел ее так и сяк, разметил мелком места без крупных сучков, отпилил цепной пилой. Доска необрезная, с сужающимися неровными краями. Края эти опилил на циркулярной пиле, прочертив предварительно карандашиком под длинную линейку. Заготовку, перенастроив универсальный станок, прострогал.

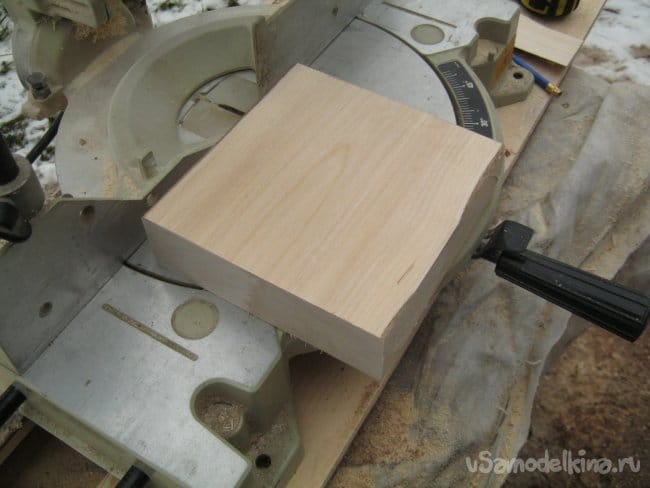

Применив маятниковую пилу, выпилил чурбачок-заготовку, после нескольких примерок-итераций, подогнал его размеры к внешнему контуру дна абажура.

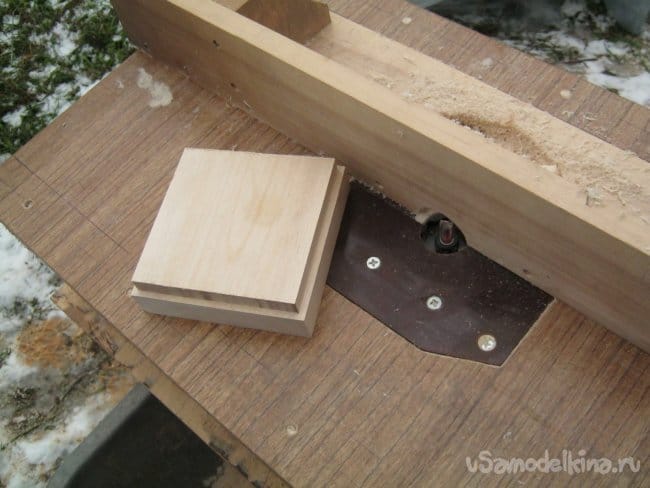

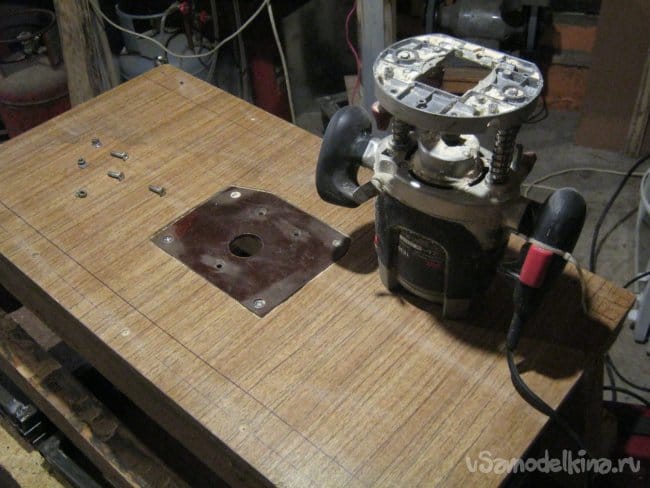

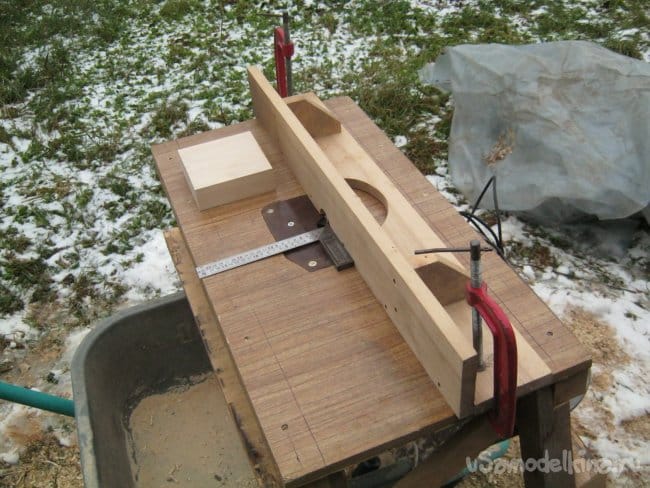

Для выпиливания «четверти» по контуру чурбачка применил ручную фрезерную машинку, установленную в самодельный фрезерный столик.



Фреза прямая пазовая. Фрезеровал сразу на всю глубину – около 15 мм, но понемногу, 2…3 мм. Это позволило очень просто перенастраивать процесс – профрезеровал четыре стороны, примерил к абажуру, если не влезает – ослабил одну из струбцин и чуть подвинул направляющую.

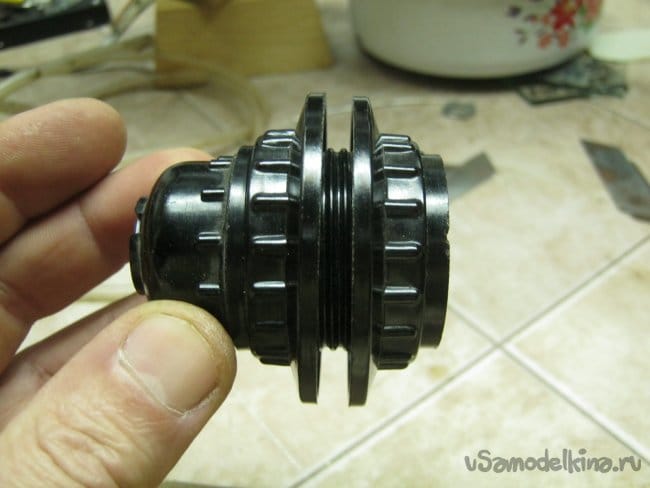

В светильнике применил патрон для лампы с цоколем Е27. Патрон карболитовый, с внешней резьбой по корпусу и плоской опорной гайкой. В комплект входит одна такая гайка. В ряде случаев, удобнее крепление патрона двумя такими гайками – приходится разукомплектовывать еще один такой же патрон.

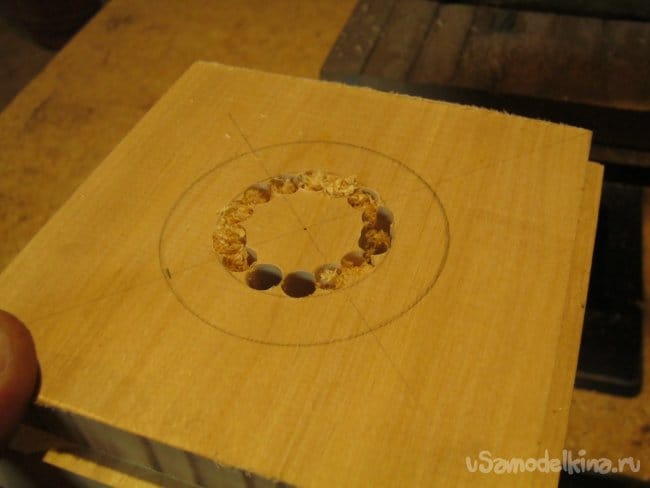

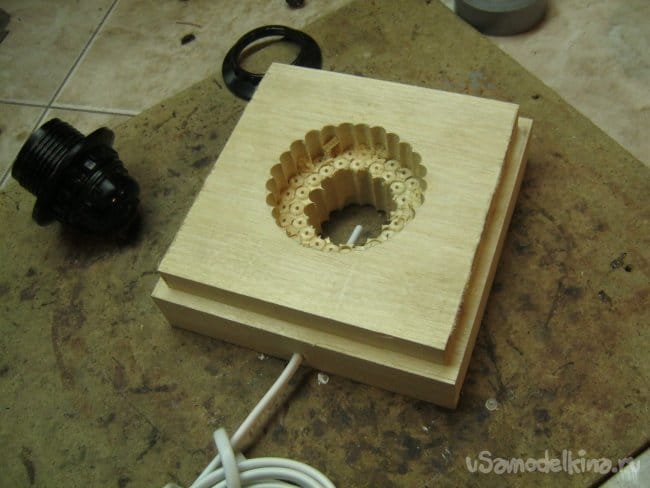

Полость для скрытых частей патрона высверлил на станке. Спиральным сверлом по дереву с шипиком по центру, ø9 мм, ~3000 об/мин. Древесина плотная, получается ровно и аккуратно.

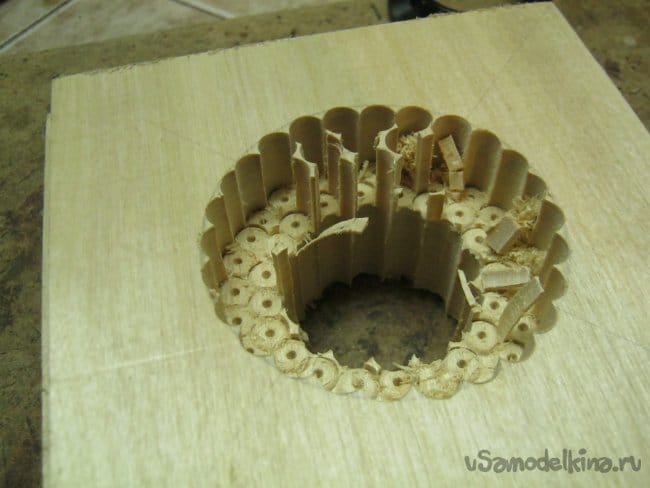

Внутреннюю ступеньку (см.эскиз), чтобы не фрезеровать вслепую или делать шаблон, тоже высверлил. Все тоже самое, только применен ограничитель глубины сверления. Винтик на лимбе станка у меня вывернулся от вибрации и потерялся, сделал колечко из липкой ленты на сверле – за буйки не заплывать.



Просверлил и отверстие-канал для сетевого шнура. Те же и сверло 6 мм.



Металлическую пластинку поз.3 (см. эскиз) выпилил ювелирным лобзиком из кровельной оцинкованной стали толщиной 0,5 мм. Заготовку разметил карандашиком, вырезал ножницами по металлу. На пересечении диагоналей тюкнул керном – центр, чтобы ножка циркуля не скользила. Начертил, просверлил внутри входное отверстие и выпилил кружок лобзиком. Ювелирным. Размаха рамки как раз хватило. Краешки закруглял тоже им. Разметил скругления линейкой-шаблоном, но можно и обрисовать мелкую монетку. Однообразно разметил, накернил и просверлил отверстия для крепежа, под подходящие шурупы. Края готовой железки притупил средней шкуркой и протер детальку тряпочкой смоченной прозрачным нитролаком по металлу.

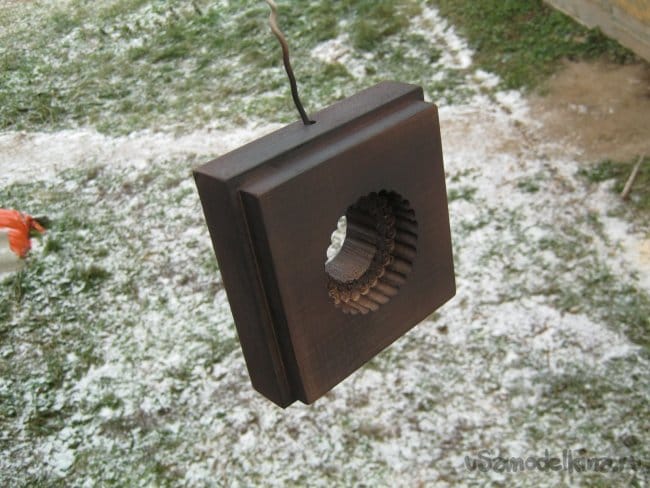

Деревянную заготовку пошкурил несколькими номерами шлифовальной бумаги с увеличением номера (чем дальше, тем меньше зерно) и покрасил темно-коричневой морилкой. Красил пневматическим распылением – небольшим распылителем-аэрографом для моделистов, с самодельным компрессором. После сушки, нанес четыре слоя матового лака, тщательно просушивая каждый. Из того же распылителя.

Сборка подошвы, электричество

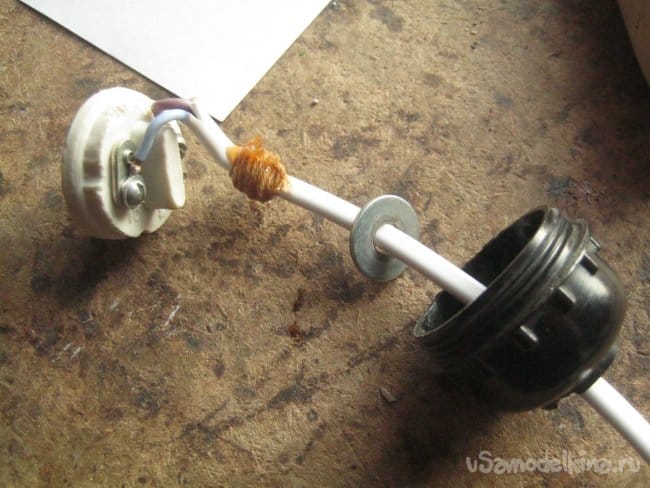

Разделал конец сетевого провода, подключил к винтовым клеммам лампового патрона. Концы проводов скрутил в колечки на хвостовике сверла ø3мм, пропаял, удалил остатки флюса. Выровнял петельки плоскогубцами, зажал под шайбами контактных винтиков патрона.



Для механического крепления шнура в патроне, сделал бандаж из толстых ниток, пропитал клеем БФ-4. «Выходное» отверстие для шнура в патроне довольно большое, пришлось подложить и широкую «кузовную» шайбу М6.

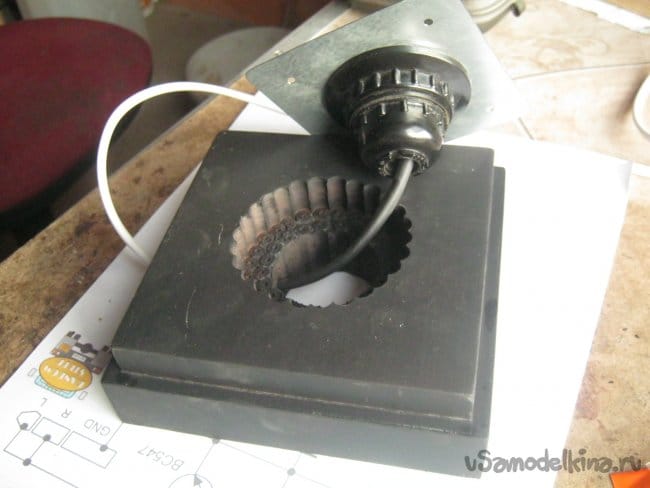

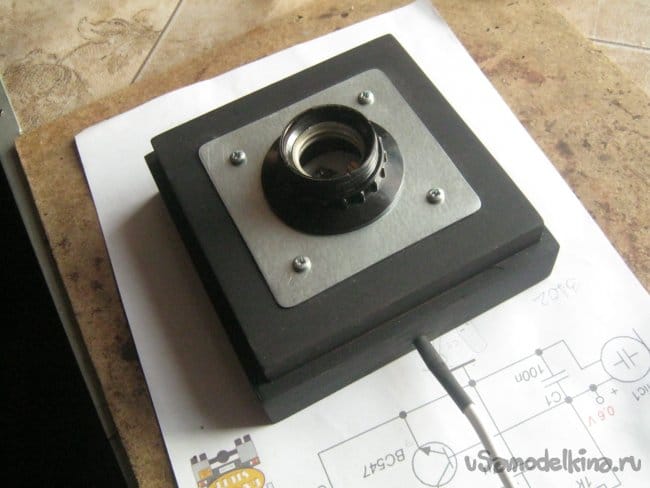

Привинтил патрон к металлической площадке. Одел на шнур отрезок термотрубки подходящего диаметра, пропустил его в специальное отверстие в деревянном основании. Площадку в сборе установил на деревянное основание. Подобрал коротенькие шурупы с плоскими шляпками, разметил шилом центры крепежных отверстий, просверлил отверстия (подобрать сверло) для шурупов (твердая древесина). Привинтил площадку с патроном.

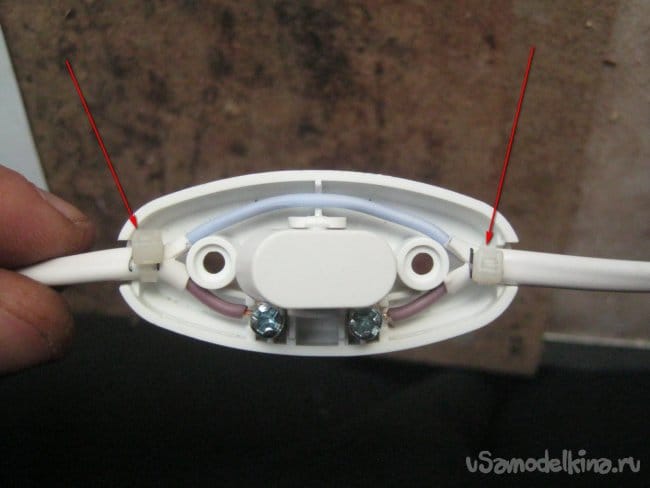

Клавишный выключатель на проводе установил близко (около 30 см) от светильника, чтобы не нагибаться для включения. Корпус его тесный, для аккуратного и надежного монтажа приходится тоже повозиться. Кончики проводов залудил и после остывания зачистил от остатков канифоли. Штатные средства выключателя ненадежно фиксируют провод за изоляцию, здесь для этого, вместо бандажа из ниток с клеем применены пластиковые одноразовые ремешки.



После подключения сетевой вилки проверяем монтаж. Порядок, все работает.

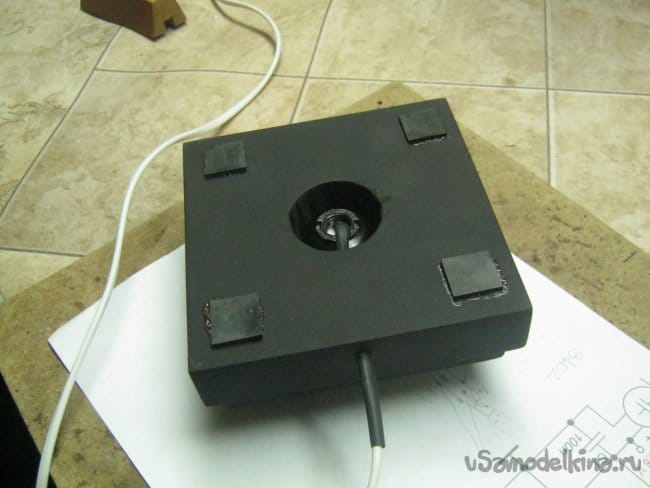

На дне деревянной подошвы клеем Момент приклеены ножки из квадратиков нетолстой плотной резины. Можно применить и кусочки кожаного ремня.

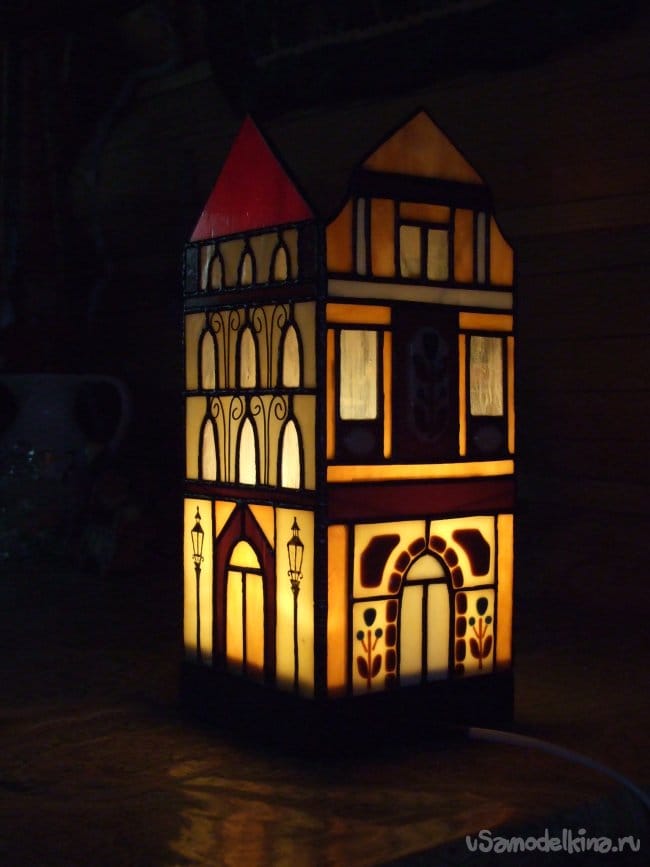

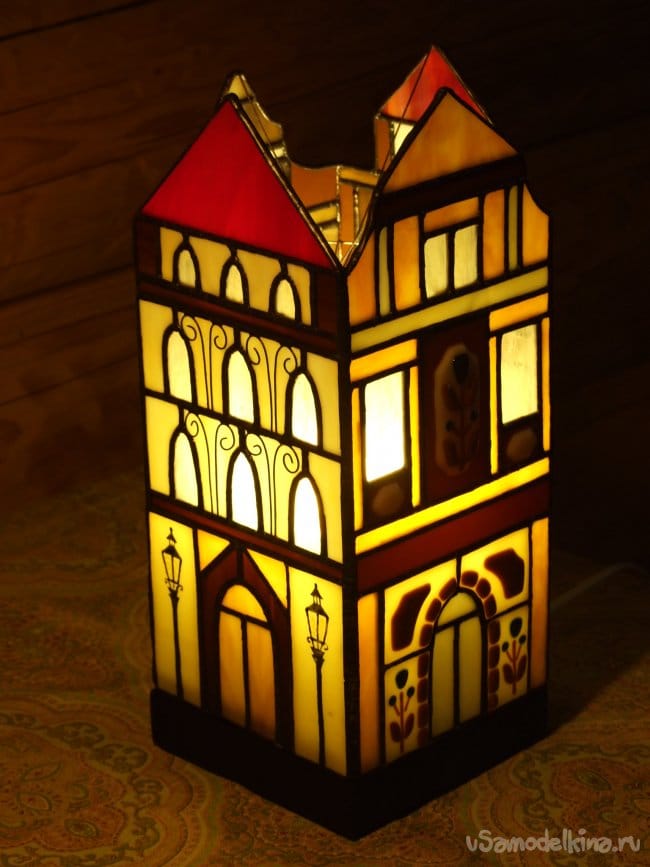

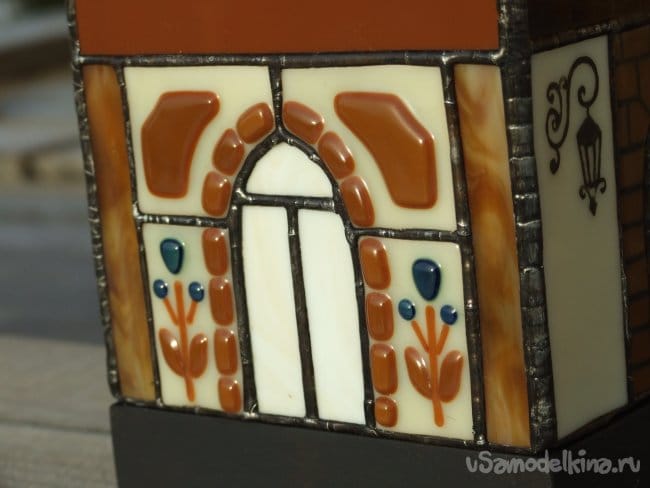

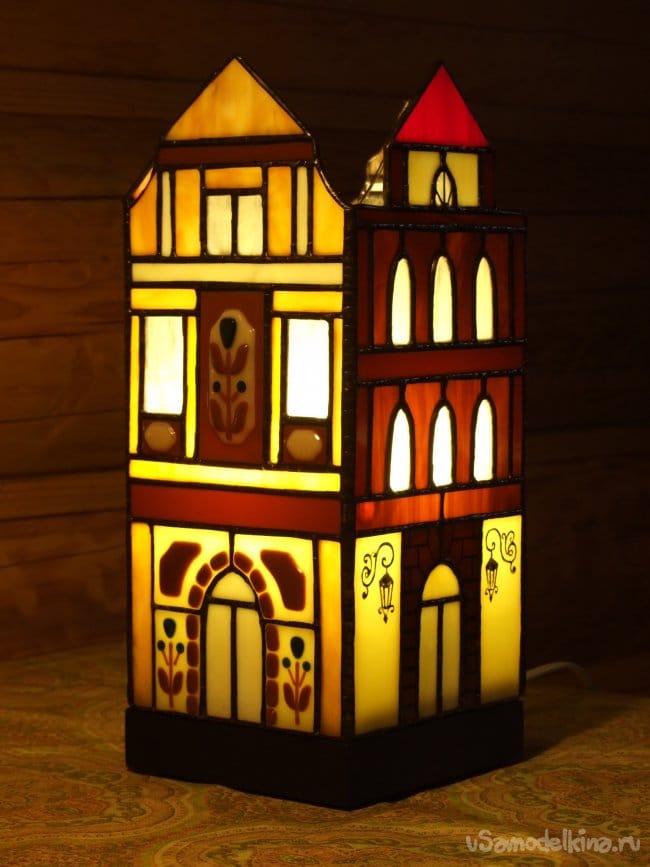

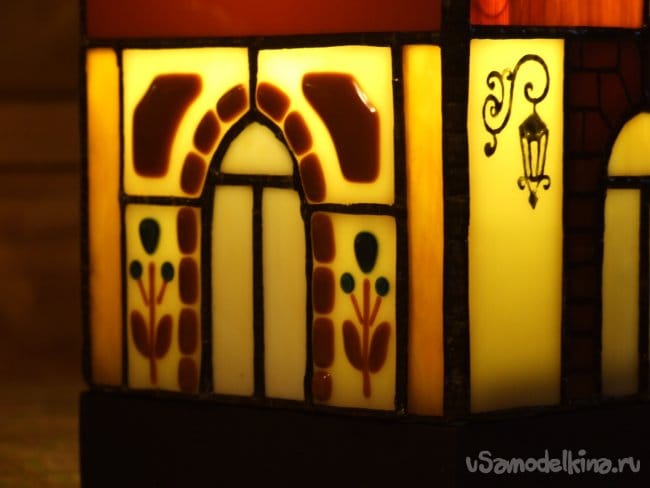

Что у нас получилось













Что касается светимости, надо сказать, что в такого рода интерьерных штучках очень желательно использовать диммер – регулятор освещенности. Это может быть специальный установочный прибор для ламп накаливания или модуль с дистанционным пультом управления, для низковольтных светодиодных ламп или лент. Регулировка яркости очень меняет вид светильника, причем, хорошо и так и так, но по-разному. Здесь, для разнообразия можно иметь в комплекте несколько ламп разной мощности.

Добавка

Количество работ по дереву можно существенно уменьшить, если «четверть» - ступенечка на деревянном основании, куда ставится абажур, сделать из реечек. Отпилить кусочки ножовкой с мелким зубом и прибить маленькими гвоздиками. Лучше под реечку плюхнуть клея, того же столярного ПВА.

Babay Mazay, ноябрь, 2019 г.
