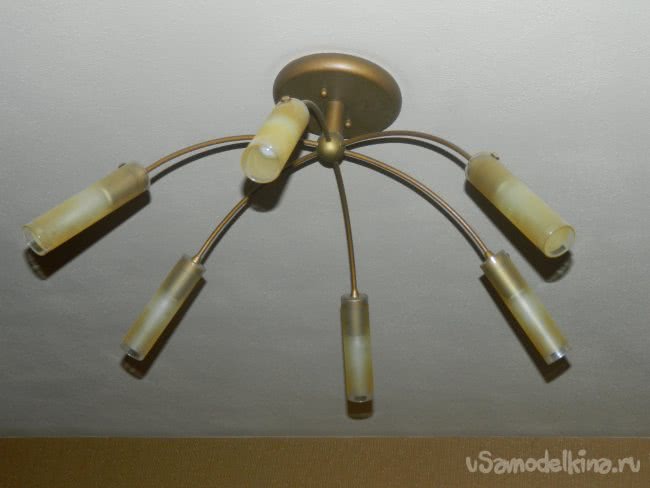

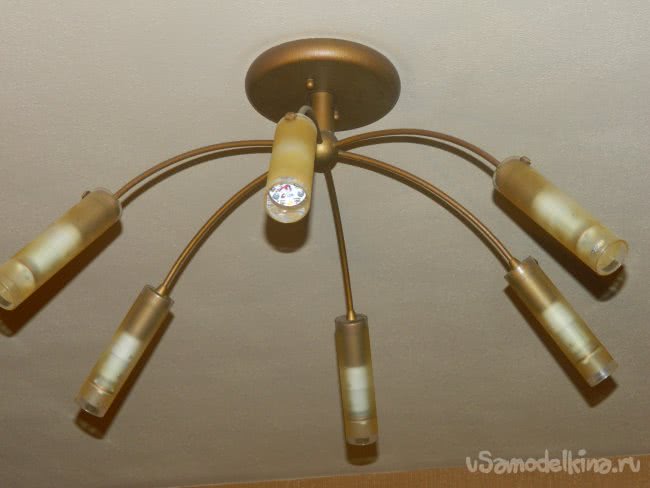

У меня дома остались лампы накаливания в шести рожковой люстре в спальне. В ней стоят лампочки типа «свеча» с цоколем Е14 по 60 Вт каждая. Многовато будет для спальни площадью 15 м², хотя и включается люстра по схеме 3+3!
Я давно точил зубы на эту люстру, но жена — ни в какую: «Испортишь хорошую вещь! Ты иногда долго отсутствуешь, с люстрой что-нибудь случится, что я буду делать?». И тогда я решил так, чтобы и овцы целы, и волки сыты: с женой не ругаться, а люстру всё-таки переделать на светодиодное освещение.
Раньше план был простой — поставить в каждый плафон светодиодный модуль мощностью 3-9 Вт, запитать модули от одного до двух драйверов, размещённых в основании люстры, и всё. Теперь задача стояла так: необходимо запитать каждый модуль от отдельного драйвера и модули должны быть совместимы с патроном Е14. К тому же внутренний диаметр плафона был всего 37 мм, что ещё усложняло задачу. По сути, мне надо сделать полноценные светодиодные лампы.

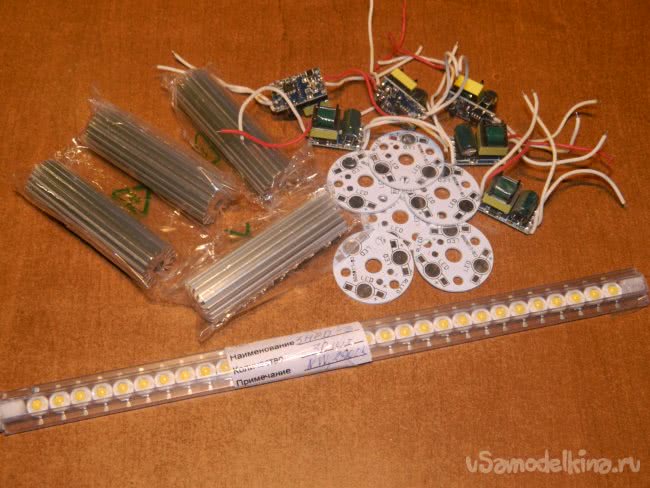

Покопался в запасах и нашёл всё, что необходимо.
Для изготовления модулей надо:
• Алюминиевые радиаторы R20-70-1L.
• Круглые платы Ø35 мм на три светодиода типа "emitter".
• Светодиоды 3HPD-3 с тепловой температурой 3900 К.
• Драйверы HG-2234с рабочим током 500 mA (для двухваттных светодиодов) для подключения трёх светодиодов, соединённых последовательно.

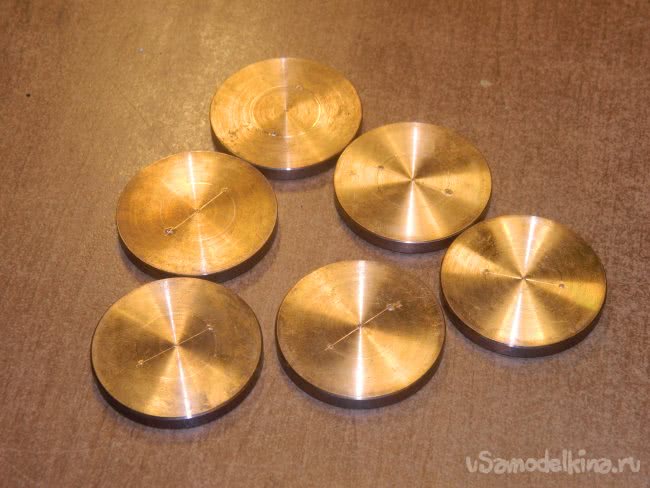

Оставалось продумать тепловой переход между платой и радиатором. Пришлось обратиться к знакомому токарю и попросить его выточить медные диски Ø35х4 мм.

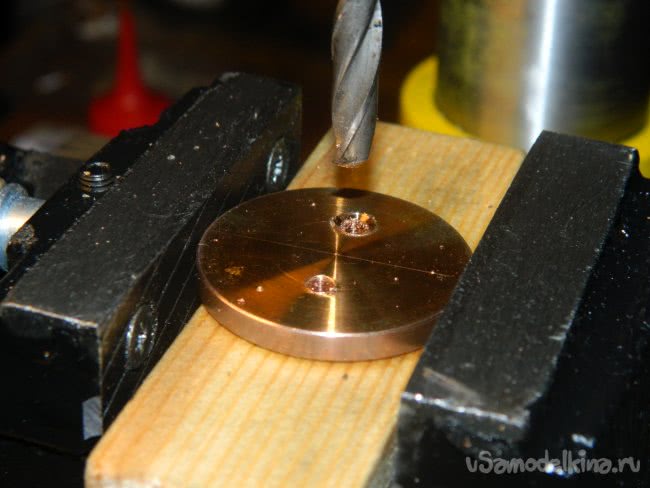

Когда диски были готовы, я разметил точки крепления к радиаторам и приступил к сверлению необходимых отверстий в дисках (опробовал только что купленный сверлильный станок Корвет-46).

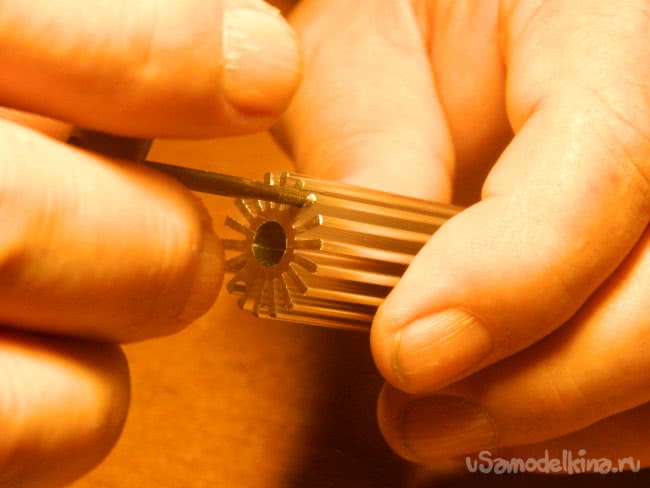

План был таков: на радиатор сажается на термопасту медный диск, а на диск также через термопасту — плата под светодиоды. В радиаторах были два отверстия Ø2 мм под саморезы. Я решил посадить медные диски на винты с головкой впотай. Для этого нарезал в отверстиях резьбу М2,5 и подобрал латунные винтики.

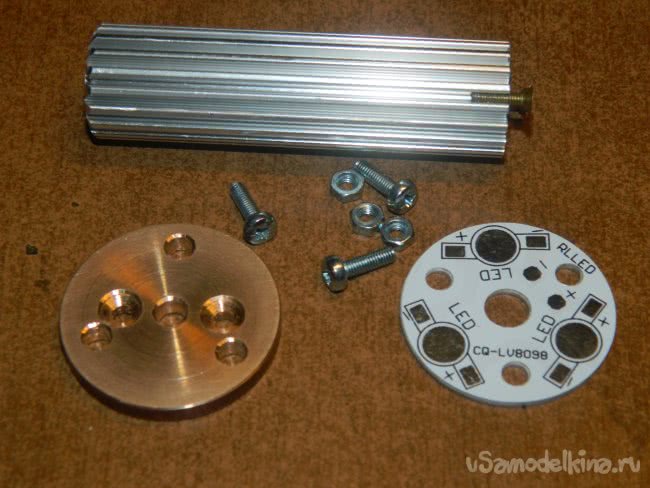

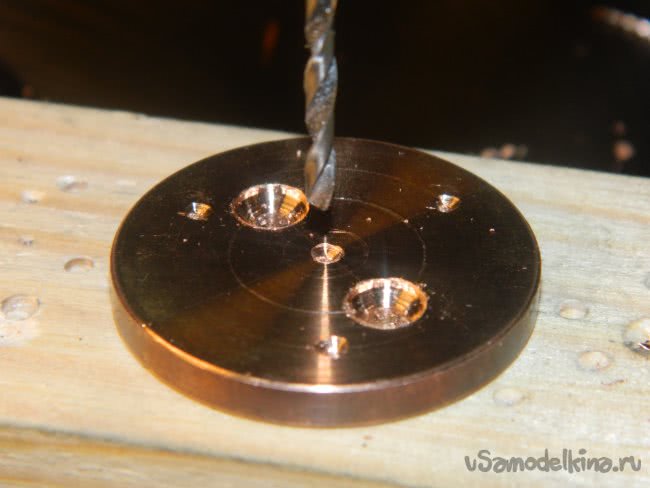

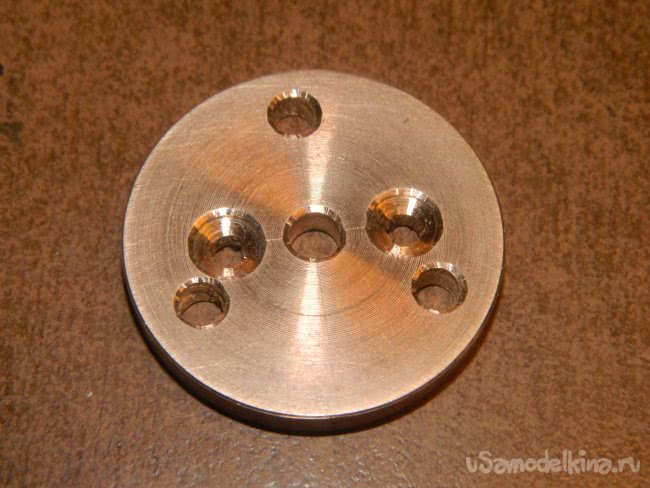

Просверлил в дисках отверстия для крепления к радиаторам сверлом Ø3,2 мм и разметил отверстия для крепления плат. Затем произвёл зенковку просверленных отверстий сверлом Ø6 мм и сверлом Ø3,8 мм и просверлил оставшиеся отверстия. Потом рассверлил центральное отверстие сверлом Ø4,5 мм и сверлом Ø8,5 мм снял фаски. Получился комплект для сборки светоизлучателей.

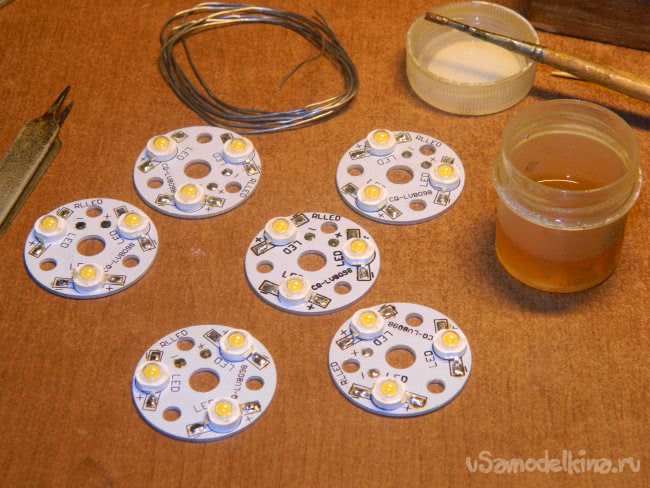

По уже отработанной технологии приклеил термоклеем на платы светодиоды и после высыхания клея пропаял их.

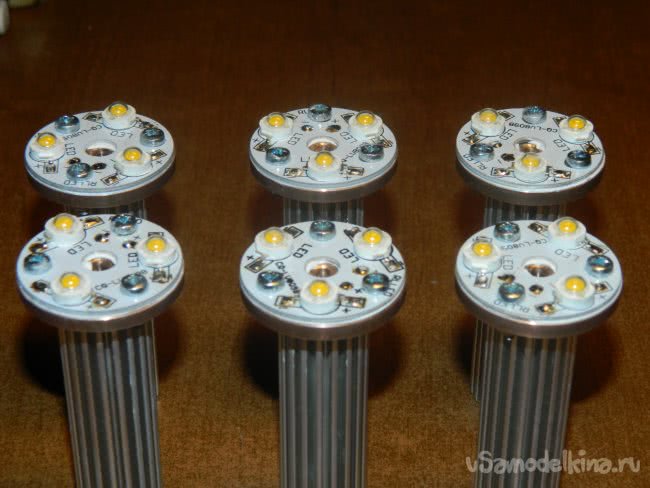

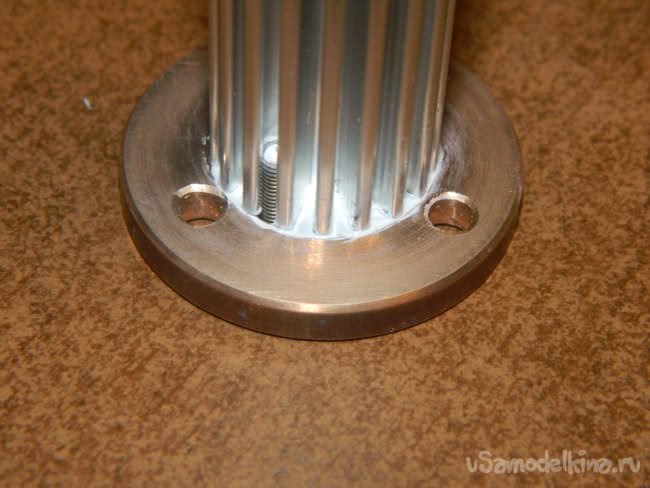

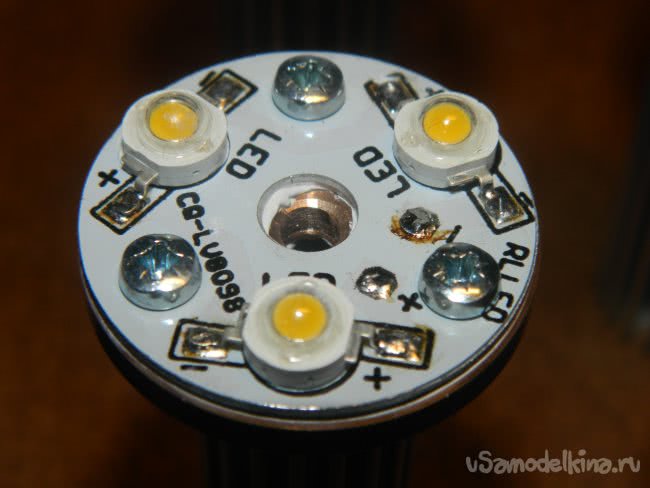

Затем прикрепил через термопасту КПТ-8 медный диск к радиатору латунными винтиками М2,5, а к диску — плату со светодиодами винтами М3 с гайками. Светоизлучающие модули готовы.

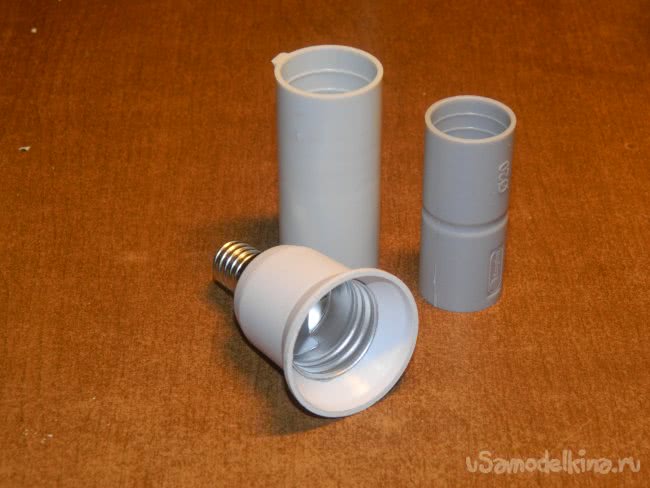

Теперь стояла задача превратить эти модули в полноценные лампочки Е14. Самое простое решение — применить переходники Е14 — Е27. Найти такие переходники по приемлемой цене оказалось делом непростым. Нашёл их в Митино (купил целую коробку, за оптовую покупку дали скидку - они мне ещё пригодятся, в частности, в кабинете и на даче). В Кастораме присмотрел соединительные муфты для труб, использующихся в проводке, Ø20 мм (как раз под радиатор и драйвер) и Ø25 мм. В общем, комплект для изготовления лампочки был подобран.

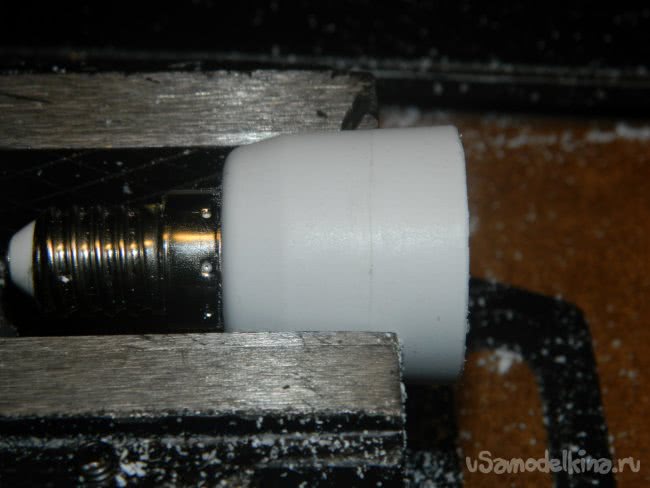

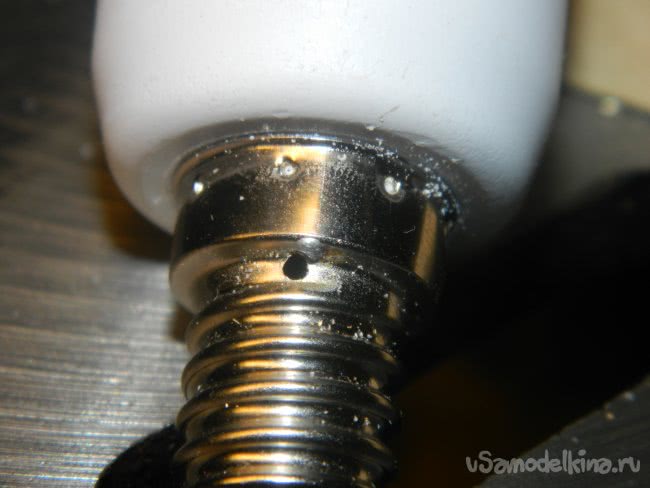

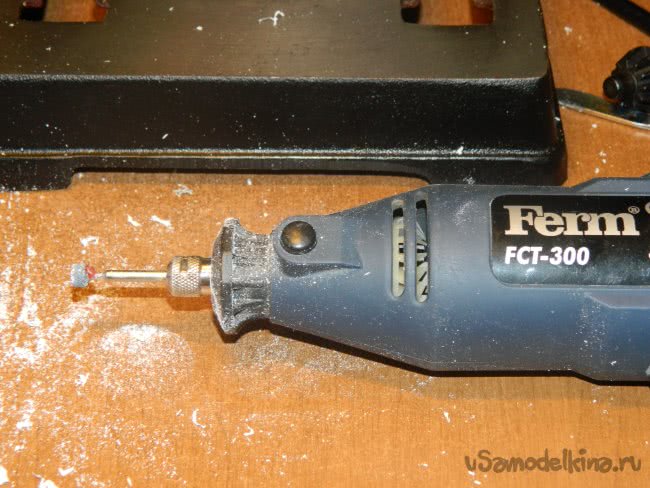

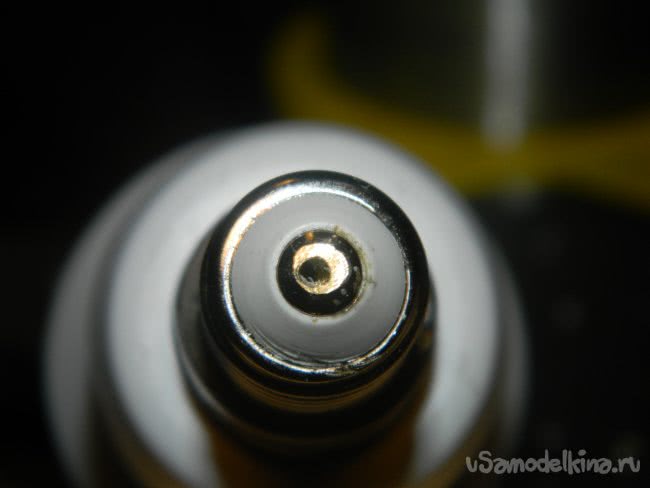

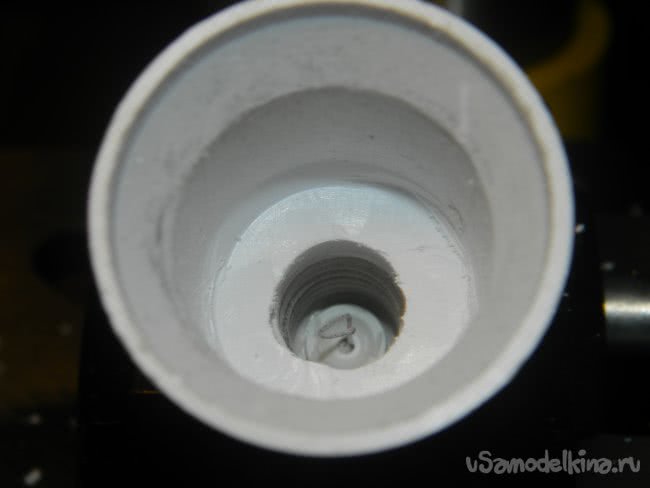

Поставив на бормашину Ferm FCT-300 насадку с камнем и удалив из переходника внутренности, обработал внутреннюю поверхность. На следующем этапе просверлил отверстия Ø1,5 мм для подключения проводов и обрезал раструб на конце переходника, так как он не входил в плафон люстры.

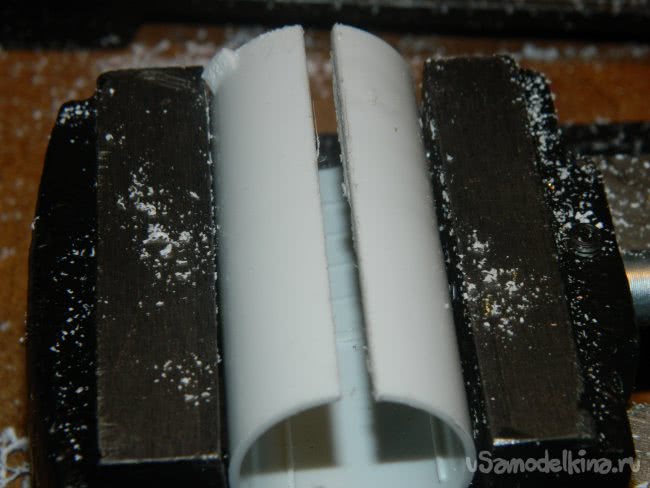

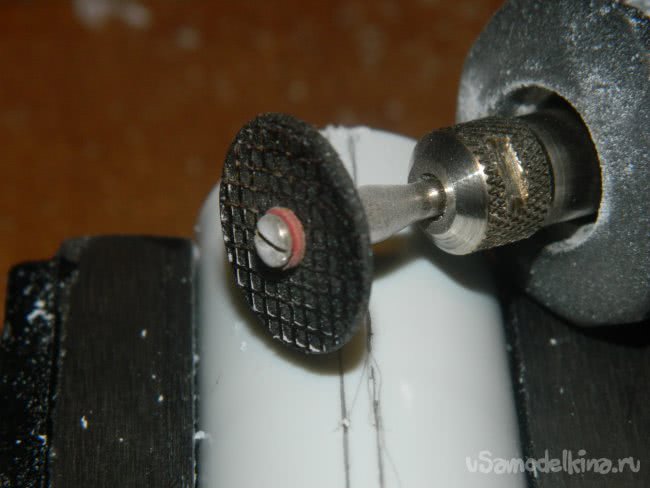

Внешний диаметр переходника составлял 27 мм, и соединительная муфта Ø25 мм не входила в него. Заменив камень на бормашине на отрезной диск и разметив муфту, сделал продольный пропил.

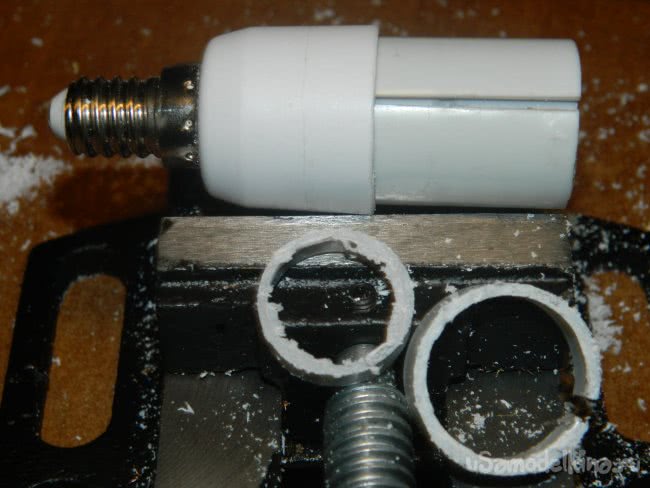

Получилось, что, входя в переходник, муфта Ø25 мм сжимается и, обхватывая муфту Ø20 мм, внутренним бортиком фиксирует её за канавку на внешней поверхности. Затем укоротил сборку на 10 мм.

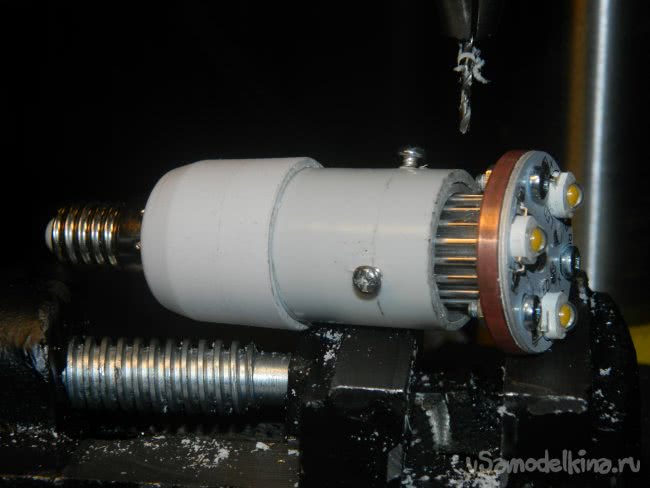

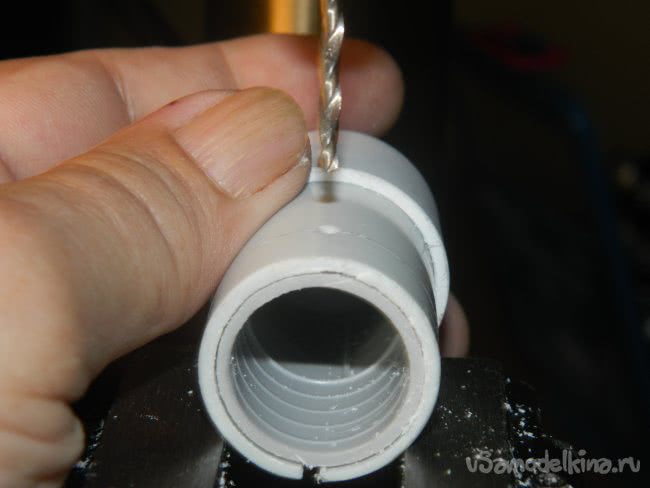

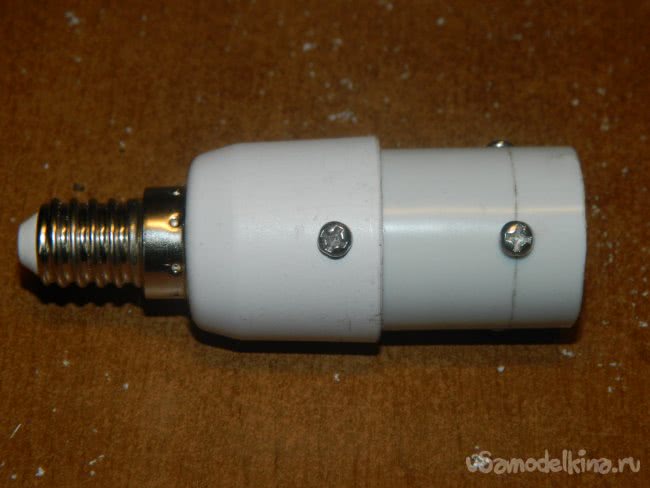

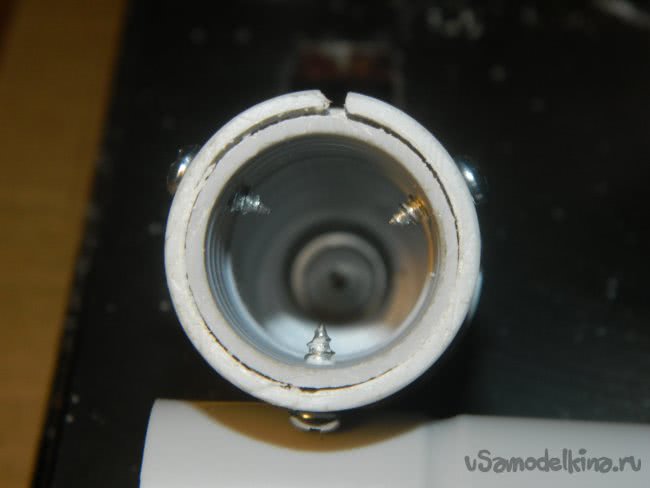

Для фиксации радиатора в муфте, отступив от края 10 мм, разметил и просверлил под 120° три отверстия Ø2,5 мм и ввернул саморезы Ø3х10 мм. Чтобы сборка муфт не выпадала из переходника, закрепил её саморезом Ø3х8 мм.

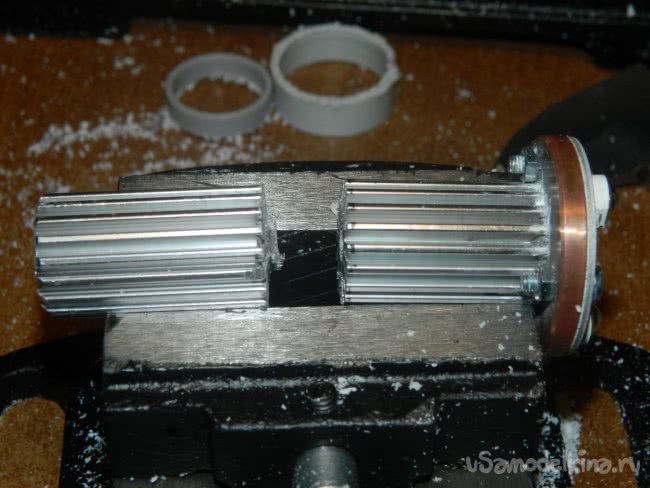

Длина колбы лампы накаливания составляла 70 мм, поэтому радиаторы пришлось укоротить вдвое (распилить пополам). В результате получился такой модуль. Оставалось поместить внутрь модуля драйвер и распаять его.

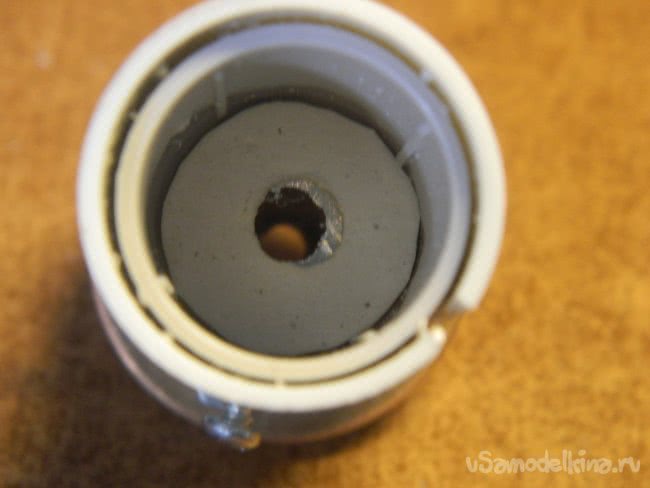

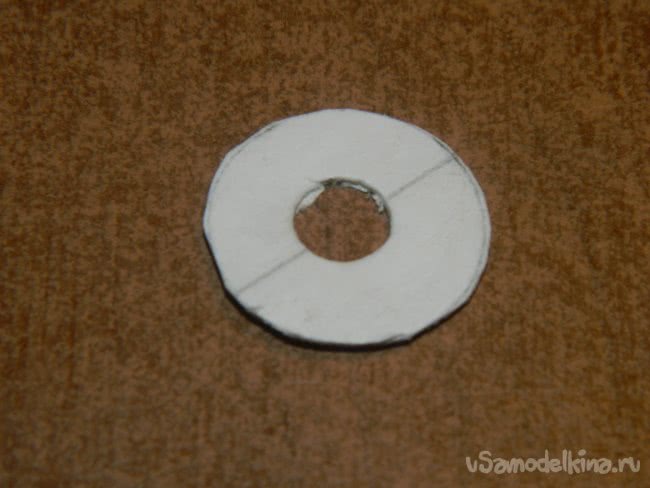

Драйвер HG-2234 — без корпуса, а бортик внутри муфты, в который упирается радиатор, составляет всего 1 мм, поэтому есть вероятность короткого замыкания драйвера. Я вышел из этого положения очень просто: из картона толщиной 1 мм вырезал диск Ø20 мм и пробил в центре отверстие Ø6 мм. Поместив диск в модуль, я исключил вероятность замыкания драйвера на радиатор.

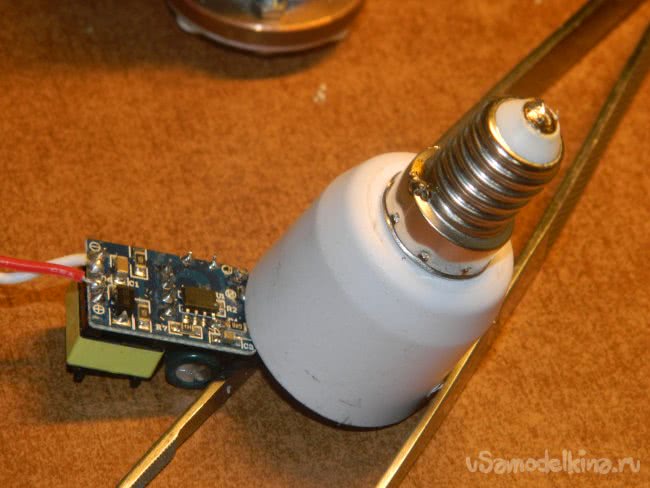

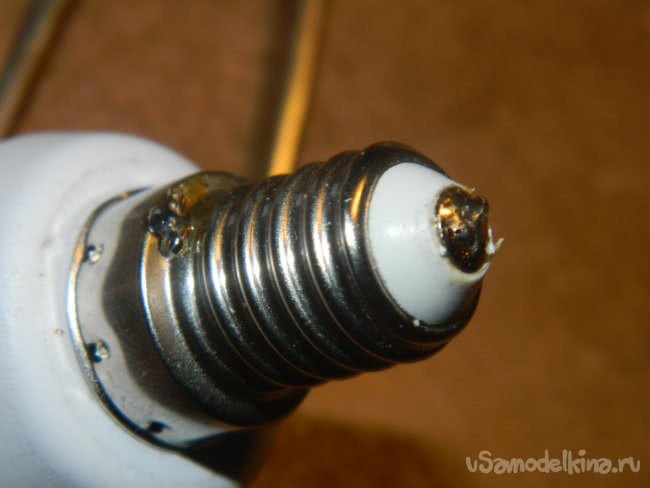

Далее приступил к распайке проводов. Сначала припаял провода к цоколю модуля. Затем подпаял провода к плате со светодиодами и собрал модуль.

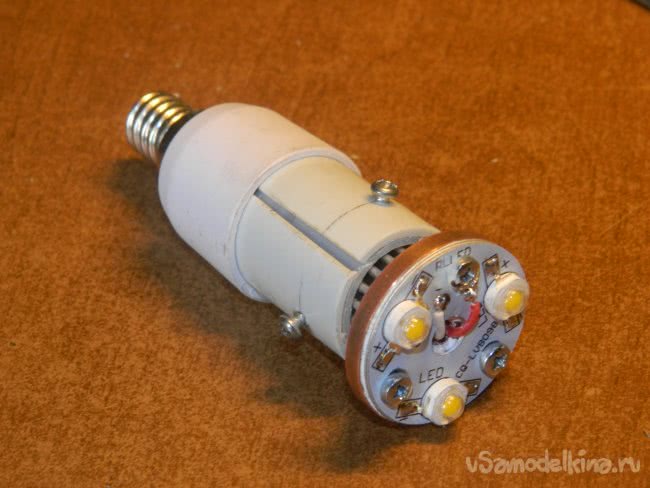

Собранная светодиодная лампа имеет габариты Ø35х70 мм (без цоколя) её световой поток приблизительно равен 600-700 лм, поэтому она светит, как лампа накаливания 75 Вт, а потребляет — около 7 Вт (вместе с драйвером). Она взаимозаменяема с лампами накаливания типа «свеча» с цоколем Е14.
