    Прибор ночного видения. Как сделать просто


    Привет друзья! Прибор ночного видения сделать действительно просто и это сможет сделать каждый. И сейчас я вам расскажу, как его сделать.
    Такой прибор может видеть даже в полной темноте, а ещё им можно сделать фотки или записать видео. Такой прибор собирается за час – два, особых навыков не требуется.

    Из материалов понадобится:
    Батарейка или аккумулятор на 12в ( я использовал 3 аккумулятора по 4в от фонарика, соединив их последовательно )
    Провода для монтажа
    Выключатель
    Термоклей
    Инфракрасные светодиоды 5 шт. (можно взять из сломанных TV пультиков)
    Картонная коробка
    Чёрная краска
    Изолента

    Инструменты для работы: Карандаш, линейка, нож, кусачки, плоскогубцы, паяльник, термопистолет, кисточка и тестер (если есть).

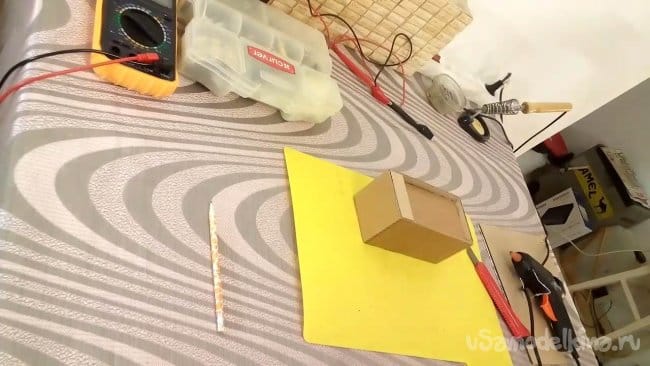

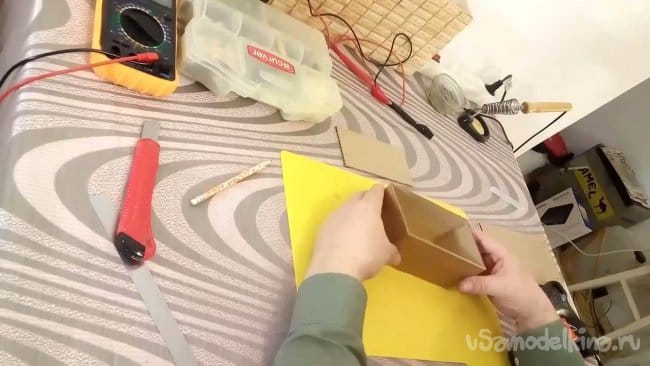

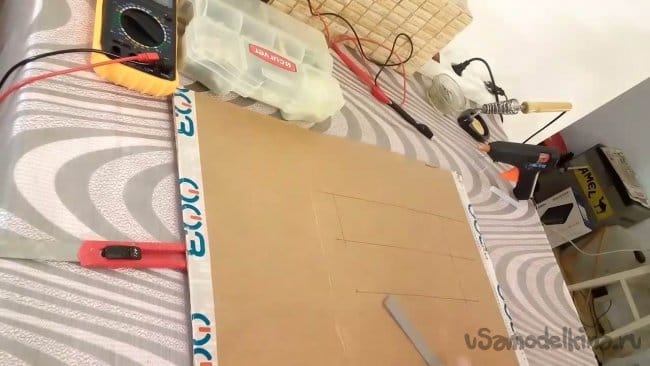

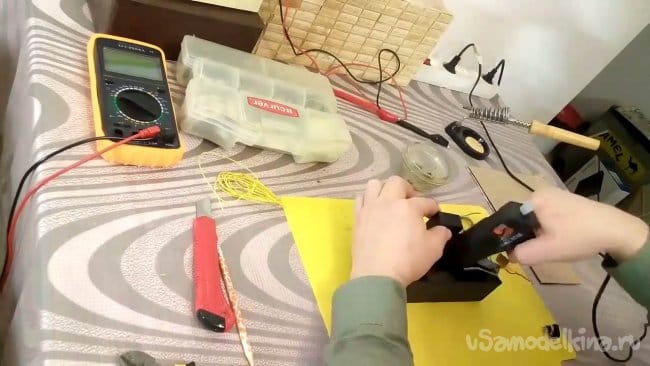

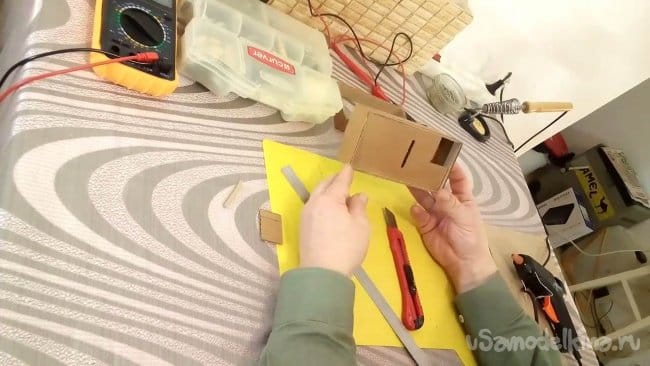

    Начнём. Раскрываю и разбираю картонную коробку и на картоне делаю разметку:

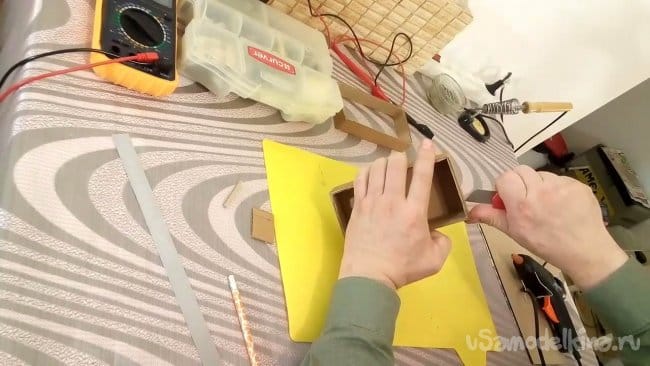

    2 прямоугольника 22,5см х 5см вырезать ножом, согнуть каждый из них на 90 градусов в 15-ти см от края.

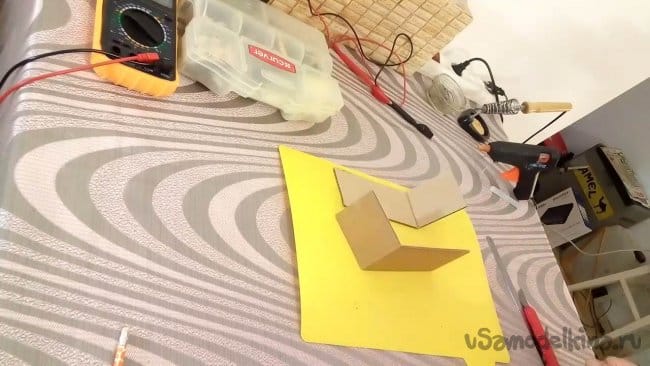

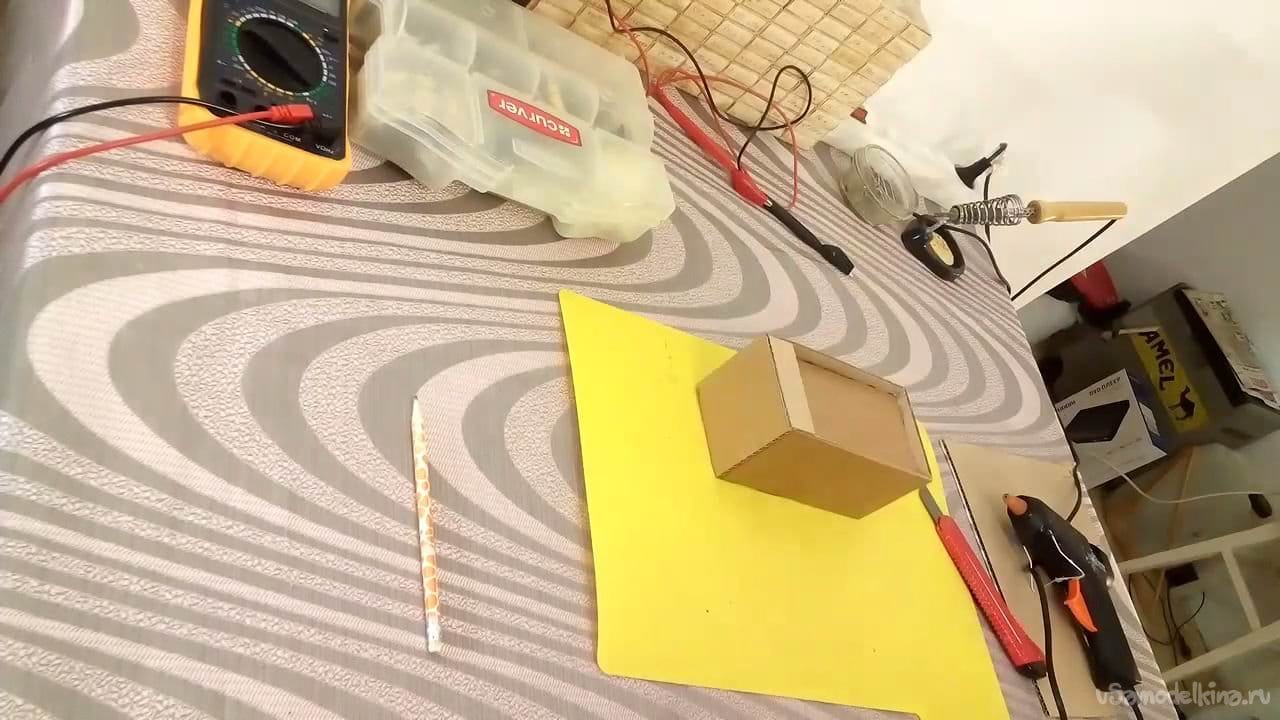

    Получились две г-образные заготовки, которые склеиваю между собой.

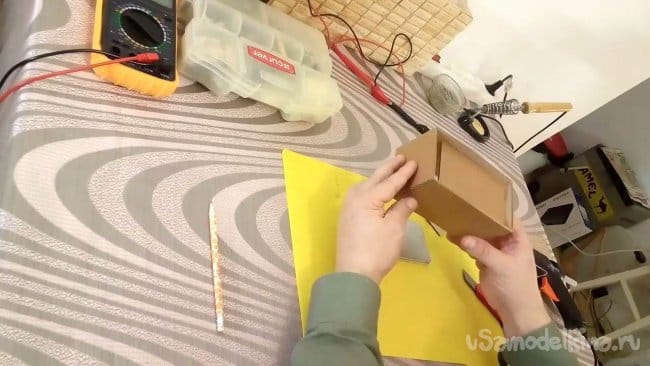

    Вырезаю и вклеиваю внутреннюю перегородку в одном см от края, при этом с одной стороны перегородка имеет щель – 2см.

    С наружней стороны щель прикрывается крышкой (приклеивается) из картона размером 2см х 7,5см.

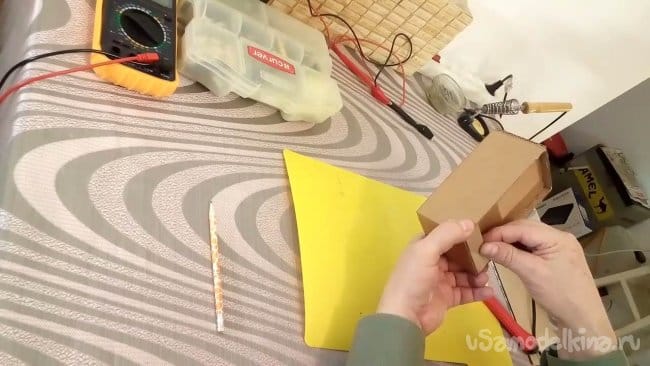

    Из картона вырезается вторая перегородка, полностью соответствующая внутренним размерам корпуса. В этой перегородке сбоку вырезаю прямоугольник 4см х 3см, а посередине вырезаю прорезь 0,5см х 4см.

    Сбоку корпуса вырезаю круглое отверстие под выключатель.

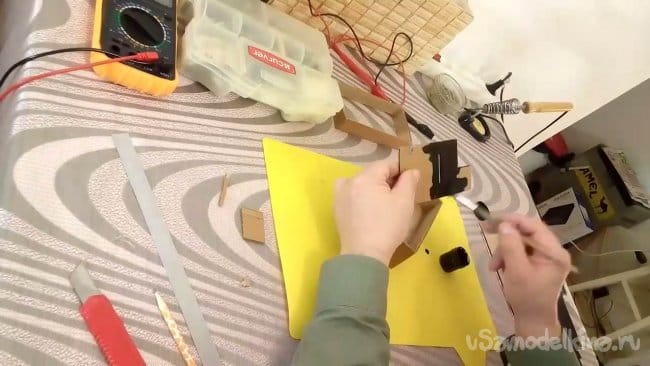

    Все детали крашу чёрной краской со всех сторон.

    Соединяю аккумуляторы последовательно и делаю отвод для выключателя.

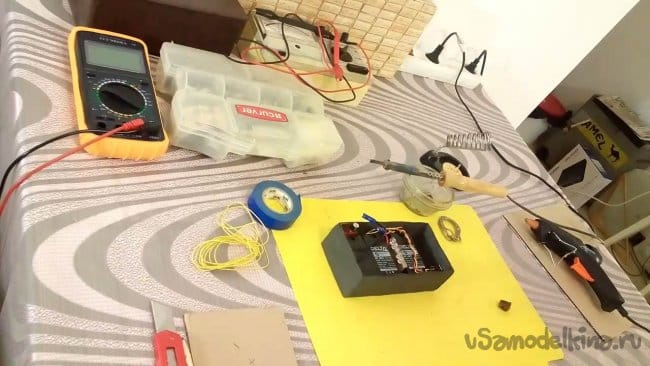

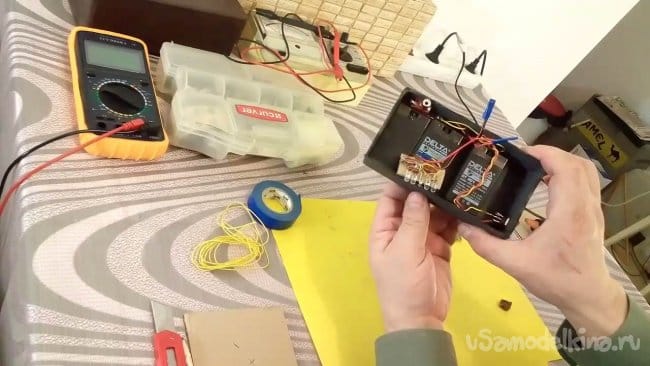

    Вклеиваю аккумуляторы в корпус.

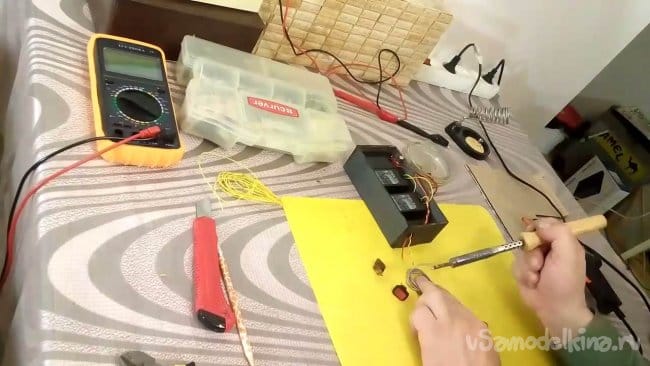

    Припаиваю и прикручиваю выключатель. Вывожу два провода для питания подстветки.

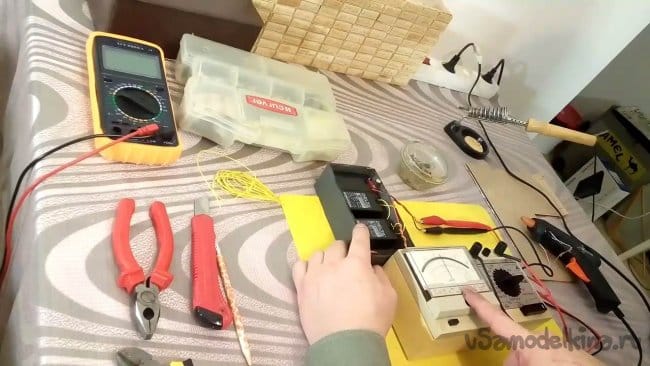

    При включённом выключателе на них должно поступать 12в, при выключенном напряжение нулевое.

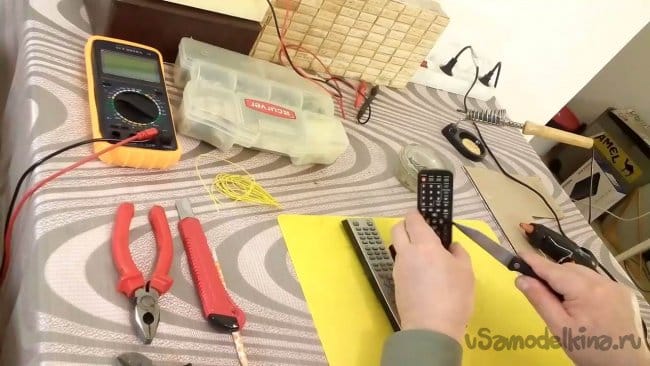

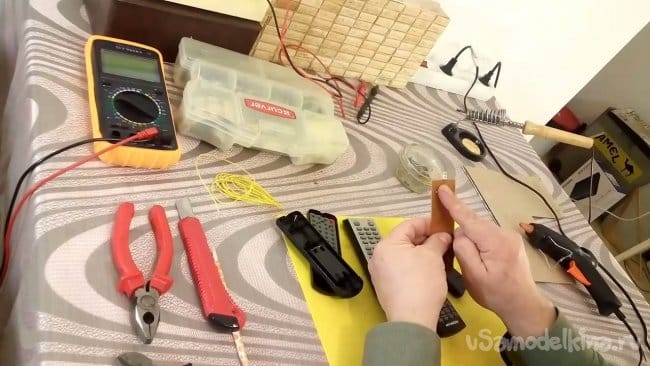

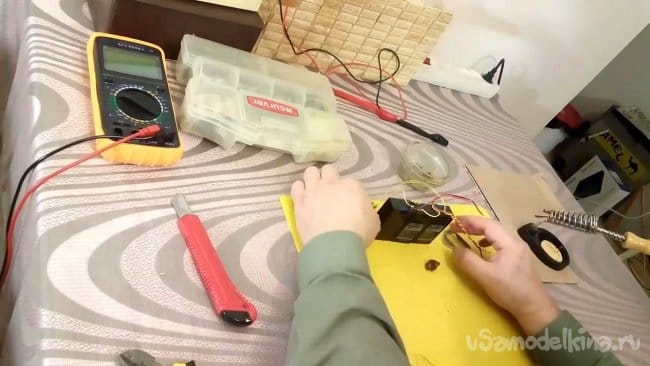

    Из старых неисправных TV-пультов выпаиваю инфракрасные светодиоды.

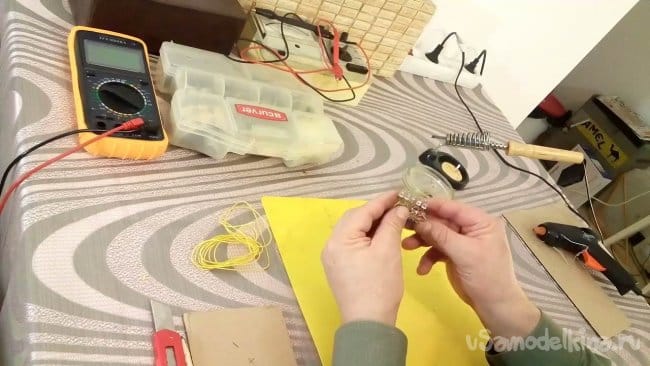

    Каждый светодиод подключаю через резистор 270 Ом и все их соединяю параллельно.

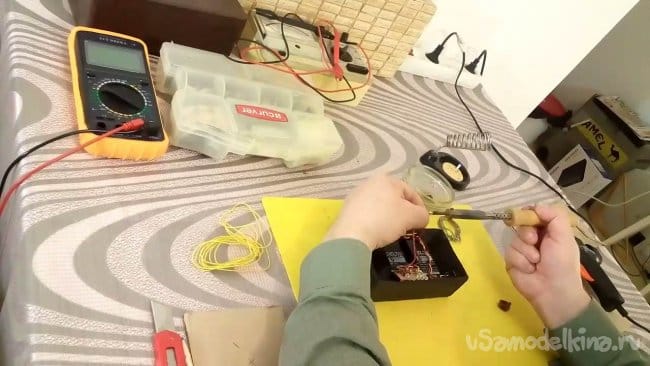

    И вывожу от них коротенький провод для подачи питания. Подключаю подсветку к выводу питания подсветки.

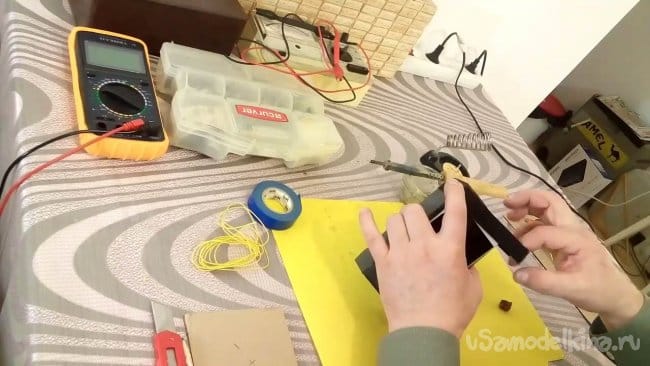

    Изолентой изолирую

    и вставляю подсветку в корпус, заправляю провода, чтобы не торчали.

    Закрываю крышку.

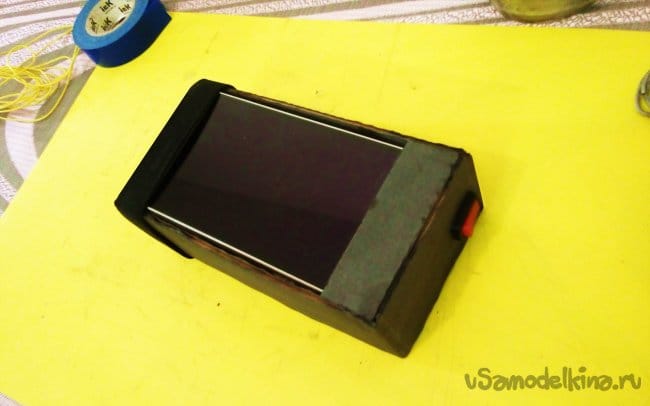

    Всё готово.

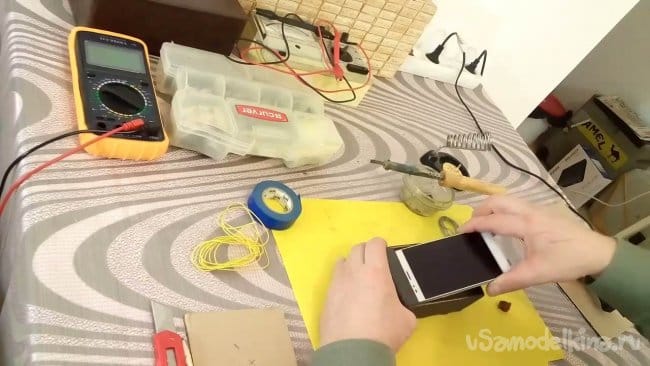

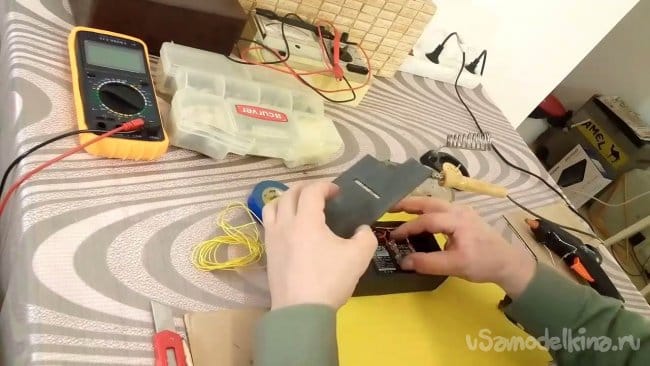

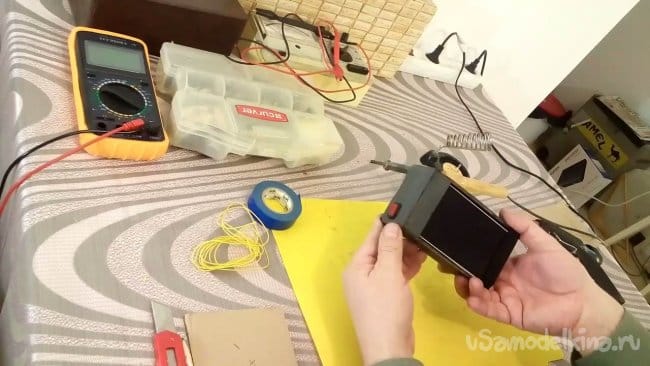

    Чтобы проверить прибор ночного видео в работе, берём обычный смартфон и вставляем его сзади под крышечку во внутрь прибора,

    с другой стороны закрепляю резинкой.

    Теперь можно проверить его работу в темноте.

    Если вам какие-то моменты в изготовлении прибора ночного видения не понятны – смотрите на видео весь процесс изготовления и демонстрацию.

    Рекомендую собирать такой прибор с детьми, процесс не сложный, а дети в восторге.
    Удачной вам сборки и хорошего настроения!
