Доброго Всем времени суток!
Предыстория.
Живем в частном доме. Канализация не централизованная, своя сливная (канализационная система). Очередной раз начало «булькать» в раковинах. При простукивании канализационных труб, характерного – «звонкого» звука пустоты у пластика, не услышал. Приговор – чистить трубы. Дело в том, что, слив с раковины на кухне, по системе самый дальний, метров 12 с «кривулями». Труба стандартная, канализационная Ф50 мм. Уклон допустимый, но не «крутой» + 3 поворота под 90 через стену и в стояк (позже поставлю по 2 колена по 45 градусов, что бы «сгладить углы»). Вот, при таком раскладе, при демонтаже 50 х труб, до основного 110 стояка, показало, что зажирилось основательно метров 6. Конечно все было прочищено, где то заменено и собрано обратно. Последний раз перебирал часть системы, года 2 назад.
Прошло немного времени, пригласили нас в гости, а хозяева только ремонт сделали и переносили кухню, делая квартиру – студию. Там я и увидел у них систему жироулавливания (жиро сборник), с насосом, под мойкой. Раньше как то не задумывался про такую систему, а тут загорелся поэкспериментировать. Короче, навороченная система жироулавливания мне не нужна (не производственные масштабы), насос так же отпадает, а простенькую рабочую систему попытаюсь сделать. Сколько там жирных вод будет на выходе, не знаю, попробую определить потом, в конце «программы».
И так, начнем все по порядку.
Для начала прошелся по хозяйственным магазинам, в поисках подходящей емкости, или корпуса, для будущего жиро сборника. Приоритетом были емкости с закрывающейся, по возможности герметично, крышкой. Рассматривал пластиковые, прозрачные контейнеры и ведра разных видов, но все не то. Пластик у них тонкий и хрупкий. Уже сталкивался, что при сверлении, или резке отверстий просто трескается «лучами».

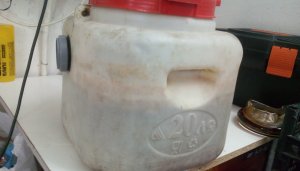

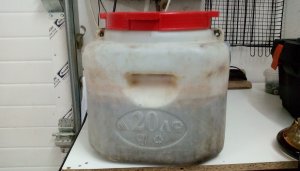

Дома, в хозяйстве, давно использую капроновый 20 литровый бак. Раньше возили отходы собаке, а сейчас хранил в нем сухой корм. Приобрел такой же. Решил, «старенький пустить под нож», а новый бачок оставить по назначению.
Заранее извиняюсь, за эстетичность фото (грязноват бачок, но уже не отмывается).
Материалы и инструменты:
Материалы:
1. Бак хозяйственный 20 литровый с крышкой.
2. Камера от колеса л.а. б/у.
3. Прокладка ремонтная с пластиковой проставкой, 2 штуки.
4. Переход сантехнический, 110х50, 1 штука.
5. Сантехнический угол 90Х50, 2 штуки.
6. Универсальная гибкая труба (гофра), 50+50.
Инструменты:
1. Гравер.
2. Карандаш.
3. Нож строительный.
4. Сверло 10 мм.
5. УШМ.
6. Шуруповерт.
7. Штангенциркуль.
8. Циркуль (Козья ножка).
ШАГ 1 Подготовка.
Предварительно собираем сан тех детали и прикидываем по месту, где будут вырезаться будущие отверстия в стенках бачка.
Используем один «угол», для подачи сточных вод в емкость, а другой «угол», в паре с переходом, на слив. Эта же конструкция, будет выполнять роль перелива сточных вод, не давая жировым частицам попасть в слив.

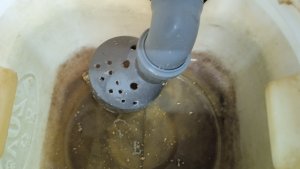

После «примерки», решил подрезать наискосок низ перехода. Сделано это для того, чтобы при скоплении тяжелых фракций на дне, был доступ для прохождения воды на слив. Так же потом, на наклонной части перехода насверлил отверстия (на всякий случай). Малярным скотчем размечаем срез и отсекаем лишнее, при помощи УШМ с кругом.
Снимаем фасочку.
Вот так примерно будет выглядеть зазор, между дном и заборной частью перехода.
ШАГ 2 Технологические отверстия.
Замеры показали, что диаметр трубы в стыковочной части составляет 55 мм.
Выставляем поточнее радиус, на циркуле 25,5 мм и производим разметку окружностей.
По разметке, в стенках бачка, вырезаем 2 технологических отверстия. Я для этого использовал электрический гравер с пильной насадкой, подравниваем края абразивной насадкой. К моему сожалению «Балеринки» и «Чашек», для сверления отверстий, «под рукой» не оказалось. Да и диаметр отверстия, для «Чашек» не стандартный (по моему).
ШАГ 3 «Косячная» сборка.
Начинаем сборку «Ловца жира».
Наносим силиконовый герметик на трубу и вставляем в подготовленное отверстие. Переход стыкуем к уголку сразу, а то потом не «вывернуть» трубу (когда схватится герметик), для его установки.
Таким образом, собираем всю конструкцию.

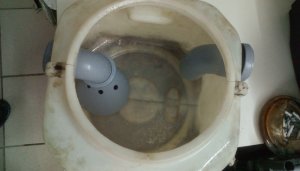

Как видно на фотографии уровень слива расположил чуть ниже заливного, сделал это, для защиты от переполнения емкости, при возможно сильном потоке из мойки.
Припер конструкцию к стенке на время затвердевания силикона, так как сливную часть, под ее же весом, выворачивало из отверстия в стенке бака.
ШАГ 4 Великий облом.
На следующий день, после «герметизации» «Ловца жира», я увидел чудесную картину – силиконовый герметик не «сработал», все соединения разваливались на глазах. Все получилось в лучших «Русских» традициях, прочитав на тубе (упаковке) герметика инструкцию, увидел, что он не применяется на пластике и капроне – Ура в десятку…..
Разобрал все, удалил гребанный силикон, стал думать – как дальше с этим жить….
Обратил внимание на уплотнительные кольца в уголках и переходе, они оказались «П» образные – мысль пришла мгновенно, вот ОНО спасение ситуации!

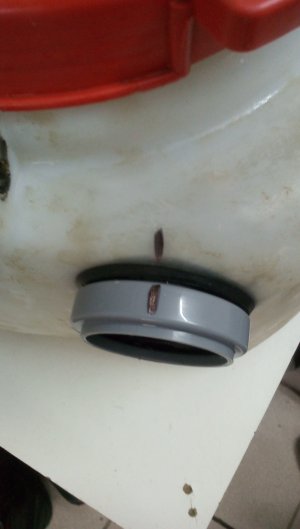

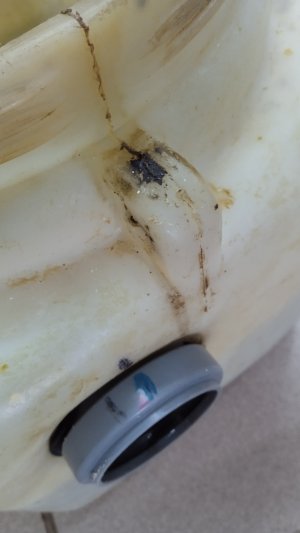

Достал эти уплотнители из труб, удалил кольцо – пружинку и вуаля, вывернув наизнанку, надел пазом на корпус, толстенькой стороной наружу. Намучался ужасно, кольцо крутится как змея и ни как не встает на место, ему не предназначенное.
Срезал непонятный, лично мне, выступ на углах (Может кто подскажет в комментариях, для чего он?), и «легким движением руки», труба плотно встала на свое место. Получилось отлично, даже лучше чем было, главное надежно и уголки можно теперь проворачивать по оси. Шикардос одним словом….
ШАГ 5 Герметизация крышки.
Из старой камеры от колеса автомобиля, вырезал заготовку на уплотнительную мембрану, под крышку бака.
При помощи старой кастрюльки, край которой очень подошел по диаметру к горловине, ножом по кругу вырезал прокладку, а за счет ее выпуклой формы, получилось как нужно.
ШАГ 6 Испытания и установка по раковину.
Устанавливаем прокладку, закручиваем плотнячком крышку, заливаем воду, переворачиваем, трясем, сухо. Хорошо, идем дальше.
Ставим «гофру» в заливную часть, снимаем крышку для лучшей визуализации процесса.
Наливаем простую воду.
В «полторашку», налил немного подсолнечного масла, потом воды, взболтал все и влил в горловину «гофры», сразу все, как можно было.
Вот, к чему стремились, масляные капли плавают на поверхности как полагается.
Устанавливаем жиро сборник под раковину на кухне, тут все просто.
ШАГ 7 Любуемся проделанной работой.

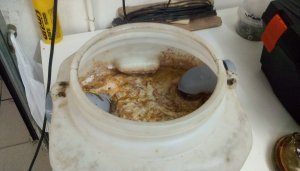

P.S. Надеюсь система будет работать. Получилось в принципе герметично, да и большого давления воды не будет, все на самотеке. А жирные фракции должны накапливаться сверху, посмотрю, как все это будет работать и напишу, может через месяц.
По очистке емкости, от накопившегося жира, большой проблемы не вижу – демонтаж прост.
Автомойка в помощь.
Да и по цене: Бак - 470, углы по 15, гофра - 190, переход - 40, кольца по 15. Итого - 760 отечественных.
УДАЧИ!!!
