Приятного времени суток, Господа! Каждый из нас любит слушать музыку, каждый из нас любит свой любимый жанр и исполнителей. Кто-то любит слушать музыку в машине, кто-то занимаясь спортом или просто сидя дома. А вот я люблю слушать музыку в своём гараже, когда ремонтирую свой автомобиль, либо мастерю различные самоделки. Покупного музыкального центра у меня к сожалению нет, а так как я люблю делать различные самоделки, я решил смастерить его сам. Как раз в гараже уже давно валялся старый рабочий блок питания от компьютера и есть магнитола с AUX, а колонки я купил недорого на местной разборке. И вот когда у меня есть все компоненты, я начал делать акустику для своего гаража.
Видео с испытанием и изготовлением:
Необходимые компоненты и материалы:
- блок питания от ПК

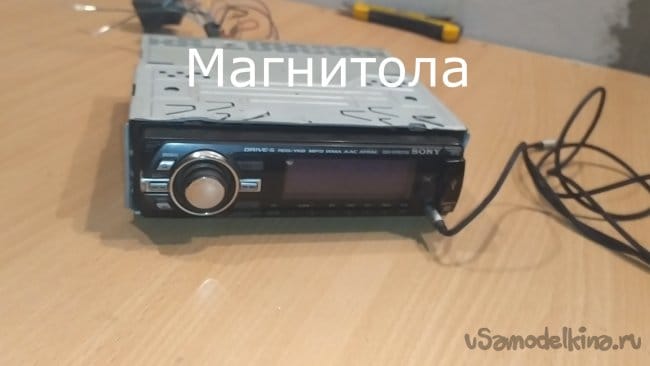

- магнитола
- динамики
- фанера

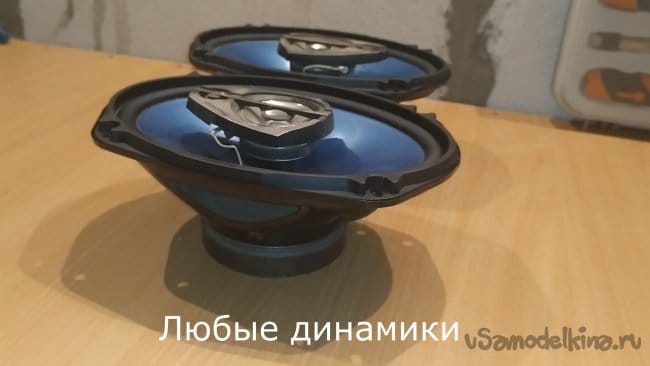

Вот какие компоненты у меня:

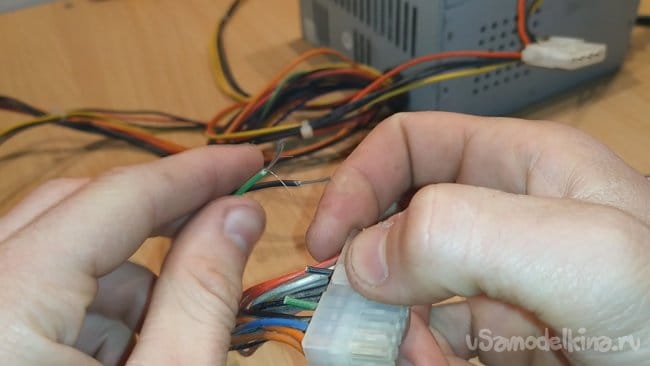

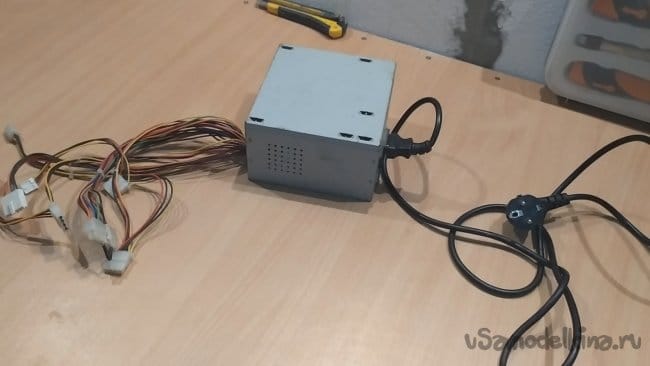

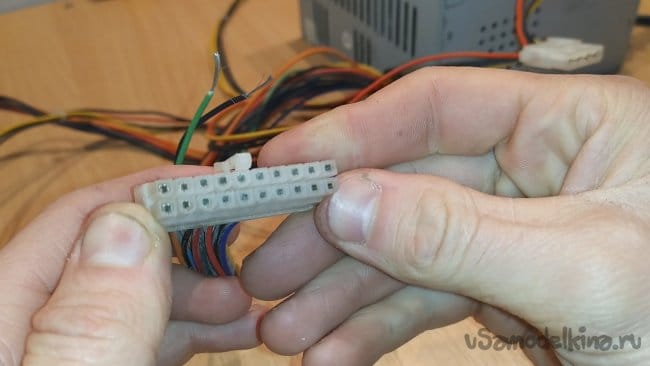

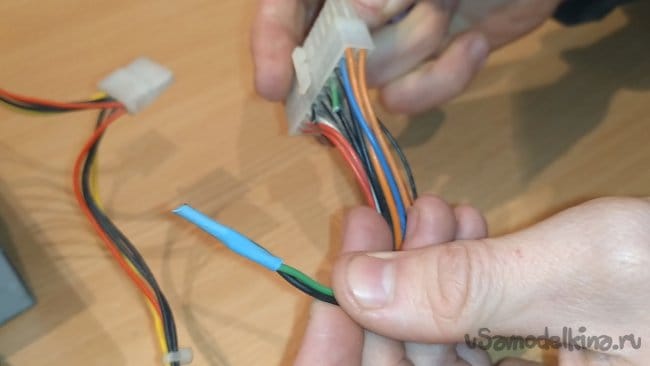

Шаг 1: Начнем с подключения магнитолы к блоку питания. От блока питания идут много проводов с фишками. Находим самую большую, которая изображена на фото. И откусываем зелёный и чёрный провод, их нужно замкнуть друг с другом и заизолировать изолентой или термоусадкой.

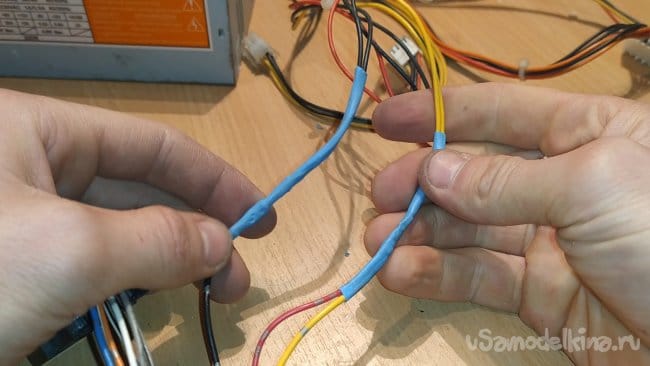

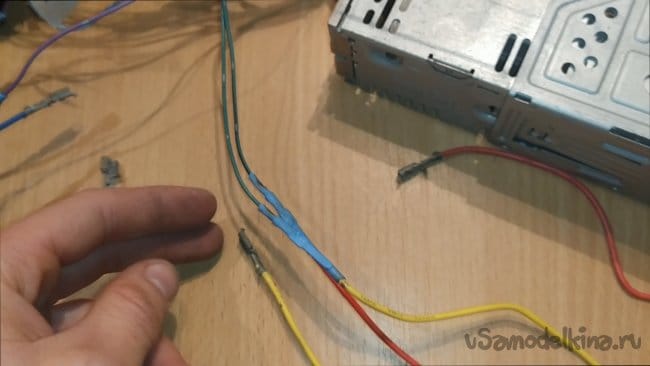

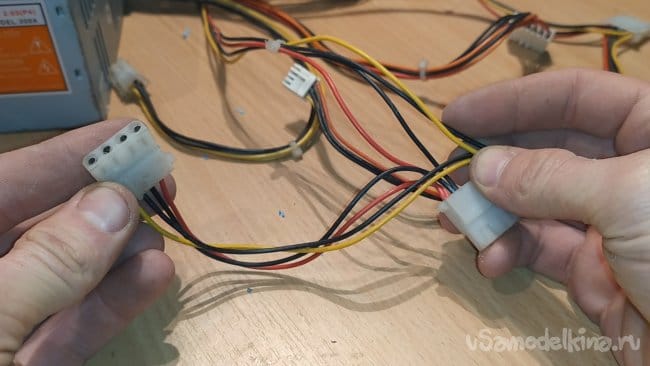

Шаг 2: Далее находим сдвоенные фишки как на фото. Распиновываем жёлтый и чёрный провод и к ним подключаем провода от магнитолы. К жёлтому проводу от блока питания подключаем жёлтый и красный провод от магнитолы. А черный провод от блока, замыкаем с чёрным от магнитолы. И естественно все изолируем.

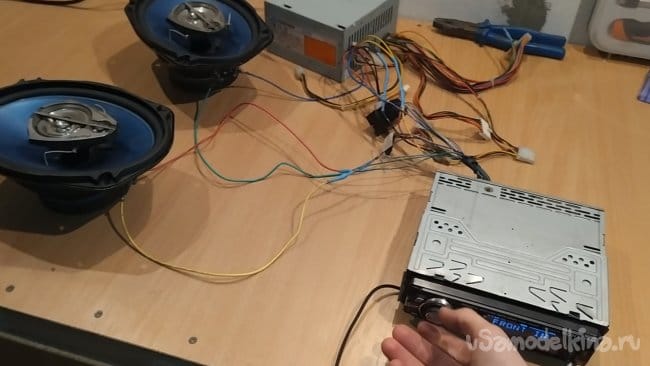

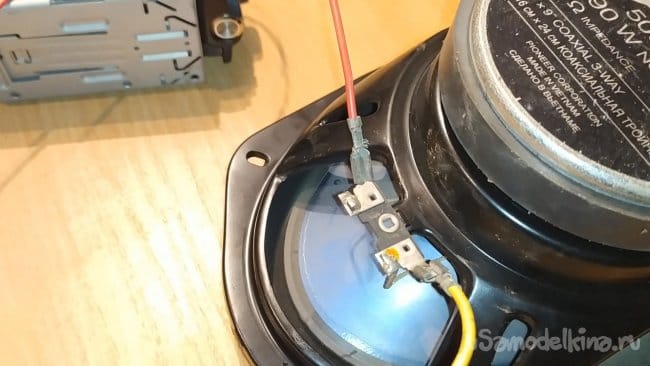

Шаг 3: На магнитоле есть ещё провода, нам нужны на динамики, они по парам одинакового цвета. Берём 2 пары этих проводов и удлиняем их, и на конце цепляем клеммы "мама" для динамиков. Подключаем динамики и проверяем, правильно ли мы всё собрали.

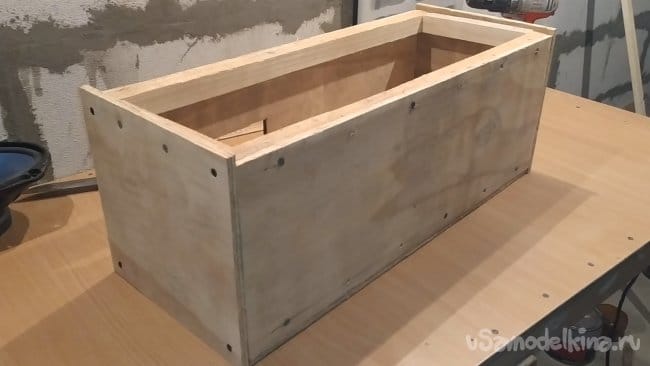

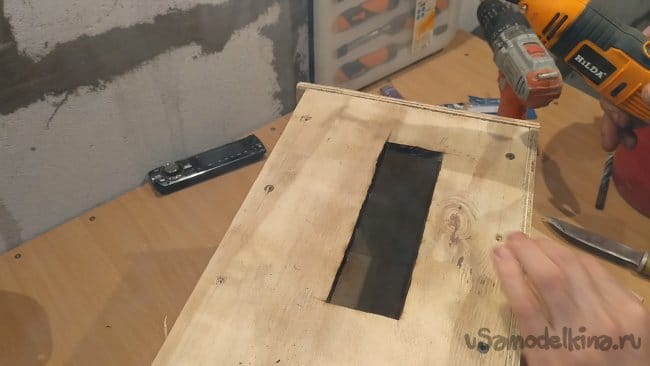

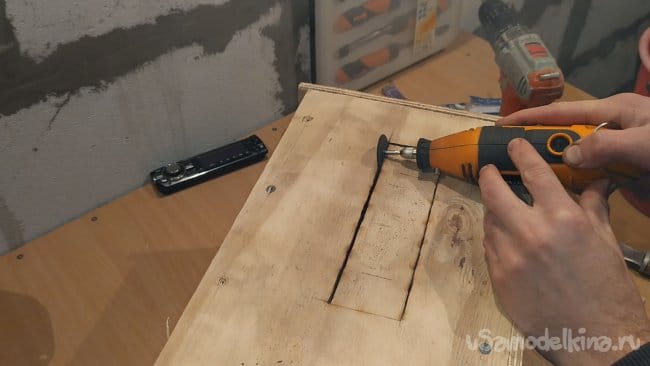

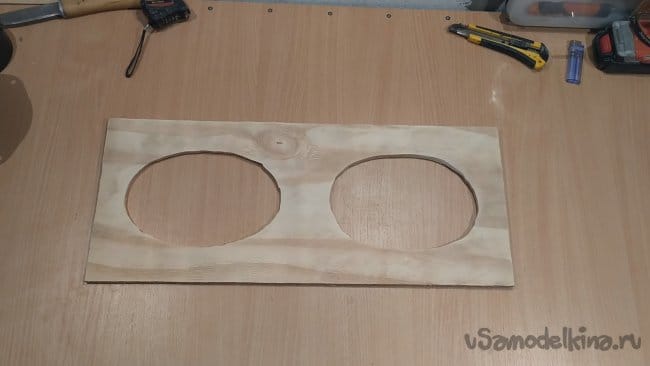

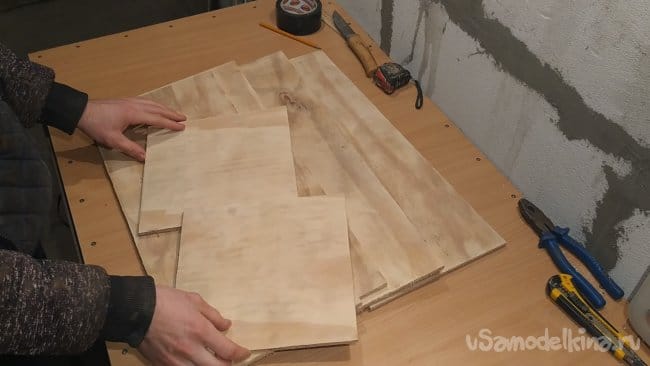

Шаг 4: После того как мы убедились что всё работает, можно приступать к сборке короба для нашей акустики. Размеры короба могут быть произвольными, главное чтобы туда всё поместилось. Затем лобзиком вырезаем отверстия под динамики и под магнитолу.

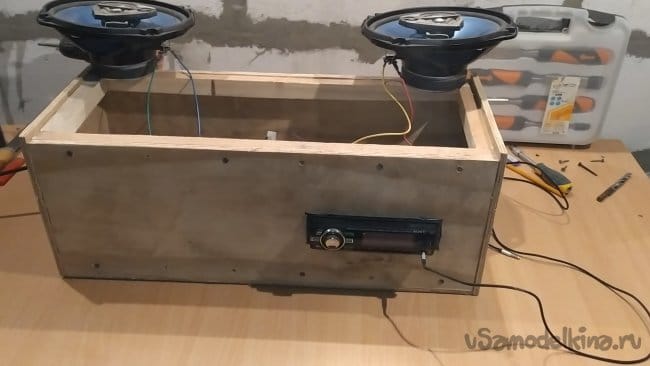

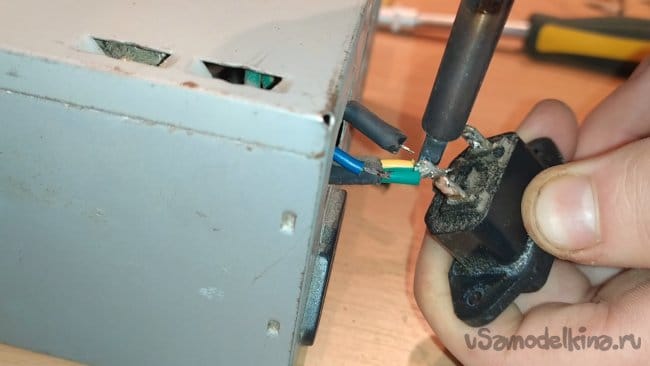

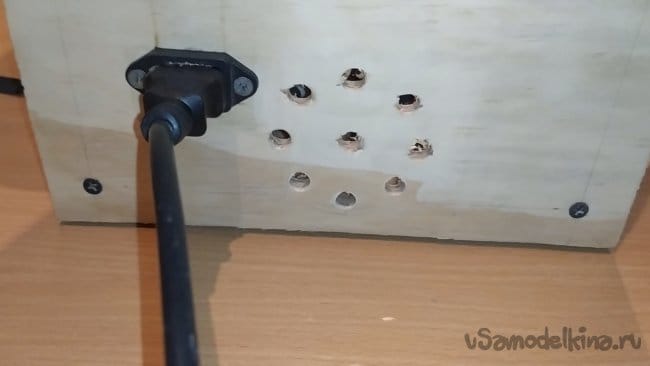

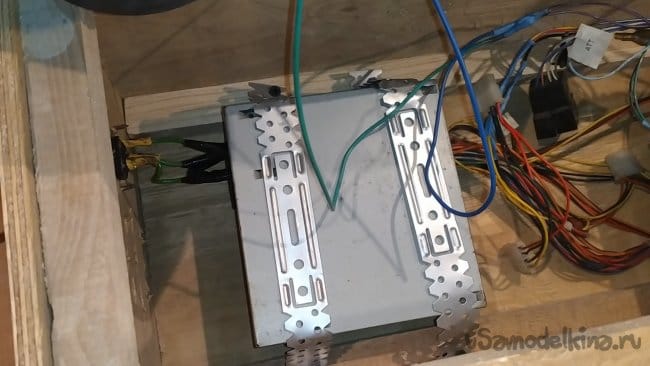

Шаг 5: Для удобства я выпаял разъём штекера питания и вмонтировал его в корпус короба для удобства и эстетики. Затем разместил всю внутрянку в короб. Не забываем закрепить магнитолу и блок питания, чтобы они не болтались, и были надёжно закреплены на своём месте. И ещё я сделал вентиляцию в коробе, чтобы блок питания не перегревался.

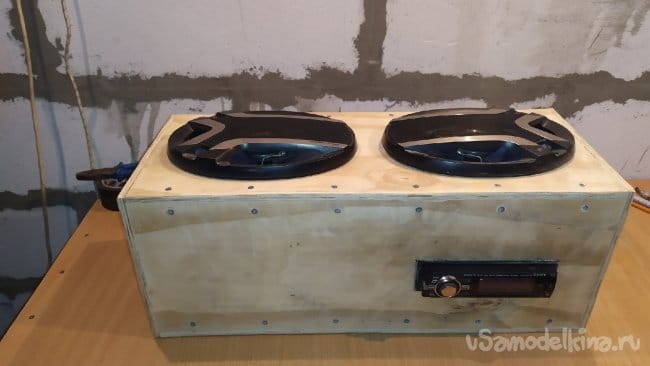

Шаг 6: Ставим ранее сделанную крышку и прикручиваем динамики.

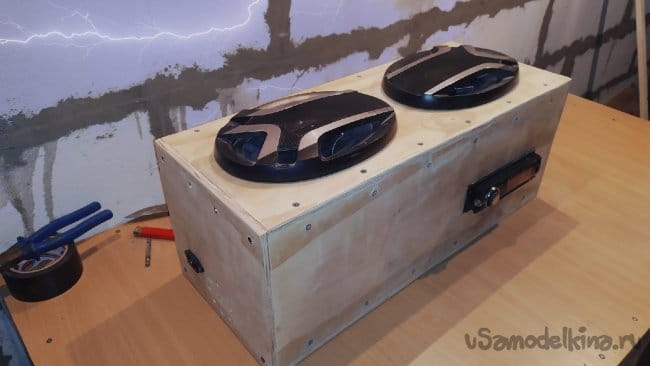

Ну в принципе всё готово) Можно чем-нибудь покрасить или разукрасить короб, я пока что, делать этого не буду. Всем, спасибо, кому понравилась моя самоделка, всем пока.
