    Canon EOS-1D Mark III меняем затвор



    Пришел мне в ремонт профессиональный фотоаппарат EOS 1D Mark III.

    Немного информации о этой модели.

    В этой модели являющейся продолжателем хорошо известной среди профи-фотографов моделей фотоаппаратов серии Canon EOS. В предложенной модели много технических новшеств и наработок. Продвижение на рынок было связанно с определенными трудностями.
    Расскажу ниже.
    Canon EOS-1D Mark III-продолжатель серии фотоаппаратов цифровых зеркальных, заточенных для репортажей. Так сказать следующей моделью после отлично зарекомендовавшей себя камеры EOS-1D.
    Хотя он вышел на рынок весной 2007 года у нас в стране появился только в конце, под новый год. Понятно, что первые супер репортеры обкатали фотографы из Москвы и Ленинграда.
    Да к слову, аппарат получил престижные награды "TIPA Best DSLR Professional 2007 и EISA Professional Camera 2007-2008" Эти достижения всячески выпячивались в предпродажных анонсах.
    И еще одним новшеством которым очень гордились создатели, был дополнительный блок для сброса фотографий в сеть. Репортер получал широкую возможность оперировать полученными снимками.

    Круто однако для 2007 года.
    Одно досадно, этот блок я в руках не держал и не ремонтировал. Оооочень уж хотелось поковыряться.

    Привожу цитату из рекламного проспекта.

    "Компактный Wi-Fi трансмиттер «Canon WFT-E2», выполненный как приставной блок фотоаппарата, позволяет загружать фотографии на FTP-сервер непосредственно с камеры, не прерывая съёмку. Ещё одним прорывом стал режим Live View, дающий возможность наблюдать изображение на TFT-экране ЖК-дисплея".

    Ну как всегда все улучшено, расширенно и значительно увеличено.
    Матрица нового формата APS-H с большим разрешением 10,1 м.п. может выдавать на гора большущие файлы 3888×2592 точек.
    Отсюда конструкция тянет за собой и новую материнскую плату, аж с двумя процессорами Digic III, чтобы быстро обрабатывать такую прорву информации в считанные миллисекунды снятые с матрицы, с максимальной скорость съемки по 10 кадров в сек.
    Чтобы прокормить такую мощность пришлось опять увеличить емкость литий-ионного аккумулятора LP—E4.
    Капельку в энергопотреблении добавляет и новый дисплей на три дюйма. Сенсор стал более чувствительный с расширенным диапазоном аж до 6400 ISO.
    Еще фишка, это новый многоточечный модуль фокуса разработанный на основе системы аналоговой модели EOS-1V 45 точек фокусировки!!!
    Аппарат EOS-1V я ремонтировал и даже снимал этой камерой. Отличный механизм.
    Звук протяжки пленки-как песня!
    Эту совершенную систему фокусировки еще и доработали !
    Установили крестовые датчики в 18 точках из 26!

    Как всегда у новой конструкции выявились проблемы.
    С короткофокусными объективами аппарат работал нормально, но со светосильными Большими "пушками" за 300мм пошли проблемы.
    Автофокус иногда глючил, меню сбоило, и моя любимая ошибка «Error 99», проскакивала часто без видимых причин.
    Понятно, подобная техника оказывалась в руках не простых фотографов.
    Пошли жалобы не в магазин конечно, а напрямую в Canon и по гарантии.
    Фирма бросилась исправлять ошибки новыми прошивками. В рекордные сроки большинство было исправлено.
    И все же проблемы с фокусировкой остались.
    Технические специалисты Canon "землю рыли" не шуточно, нашли проблему. Виной оказался недоработанный узел маленького вспомогательного зеркала, он нечетко работал в некоторых режимах съемки.
    Надо отдать должное Canon признал брак, отозвал серию аппаратов и доработал. В сервис центрах появилась тех документация по замене этого узла по гарантии. А также калибровке всех аппаратов этой модели поступающих в сервис мастерские.
    Как говорят на востоке сделали все "чтобы сохранить лицо".
    Такая интересная история этого отличного фотоаппарата.
    Мне тоже посчастливилось поснимать этой машинкой.

    И так продолжаю.

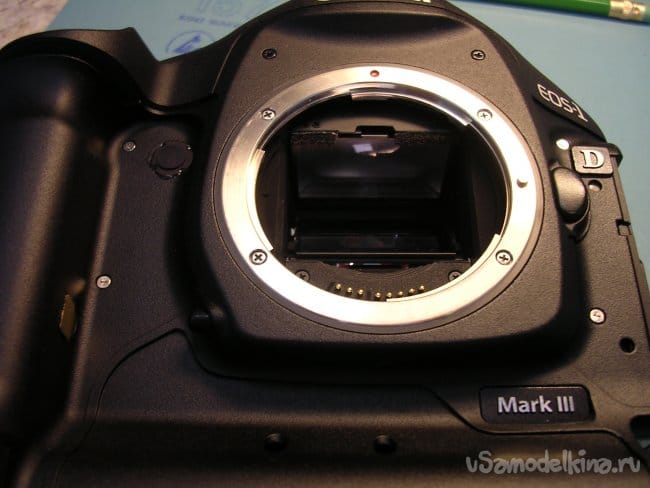

    Пришел мне в ремонт профессиональный фотоаппарат EOS 1D Mark III.

    С уникальным дефектом. А конкретно ошибка ERROR 99. Как он мне "сам рассказал" неустановленный механический дефект. Подключаю к компьютеру активирую сервисную программу. Программа недолго думая соединяется с Canon получает подтверждение, что я лично залез в сервис программу и говорит "ОК", можно работать. Меня индефицировали. Такая секретная политика фирмы. И если кто-то Вам говорит, у меня есть сервисные программы, или я их взломал и установил на свой комп. Не верьте, это невозможно.
    В чем уникальность поломки-затвор!!!
    Это практически невозможно...Механика рассчитана на жуткое количество срабатываний
    ( в смысле далеко за 300 000). Но и внешний вид аппарата говорил, куплен недавно даже не затерт от эксплуатации. Возникло подозрение, клиент недоговаривает и лукавит.
    НО, прямых доказательств у меня нет, прошу разрешение у Canon на замену затвора по гарантии. Высказываю подозрения свои. Ответ-репутация фирмы дороже детальки-меняй по гарантии.
    Для самоуспокоения посмотрел прайс продаж, аппарат стоит 200 000 примерно.
    Ага, начинаю разбирать в лапшу, до самого дондышка, там закопан затвор.
    Одно успокаивает, в профи аппаратуре нет вспышки и конденсатора с причиндалами на 270 вольт.
    Первое движение-вынимаю аккумулятор!
    Второе движение-извлекаю карты памяти!
    Третье действие снимаю батарейку памяти!




    Начинаю снимать корпус.
    В любых конструкциях есть всякие сюрпризы от инженеров разработчиков к инженерам сервиса.

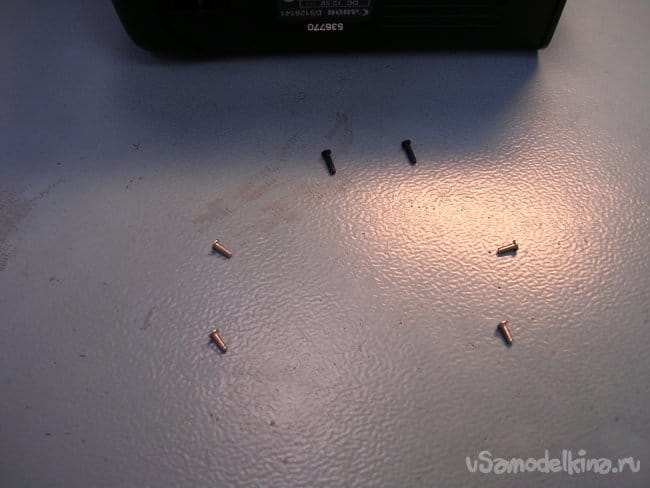

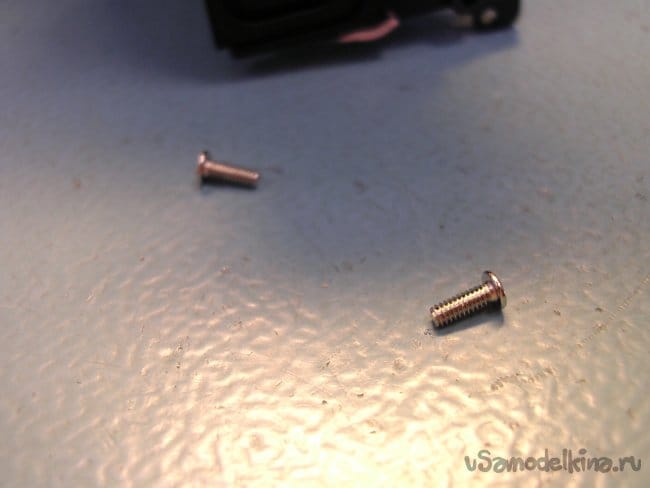

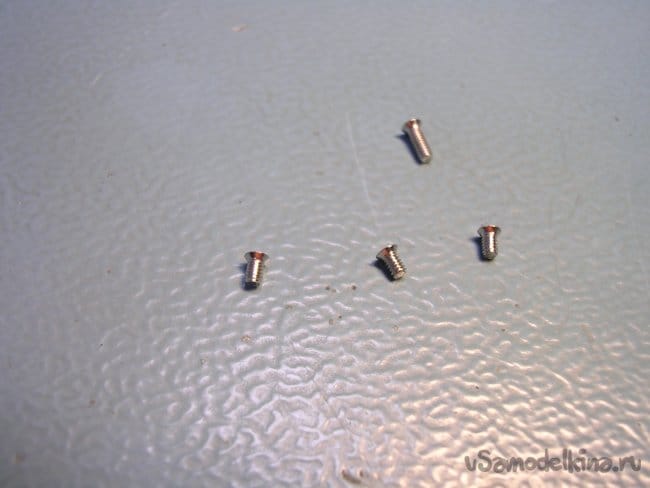

    Все винтики и болтики нужно запоминать или записывать. Они все разные, при сборке нужно закручивать в нужные места! Можно раскладывать по кучкам на липкую ленту. Иначе можно при установке длинного болтика проткнуть шлейф ил не дай бог повредить основную плату, а там два процессора Digic III! Про них рассказывал выше.
    Можете предположить сколько она стоит, и все равно ошибетесь.

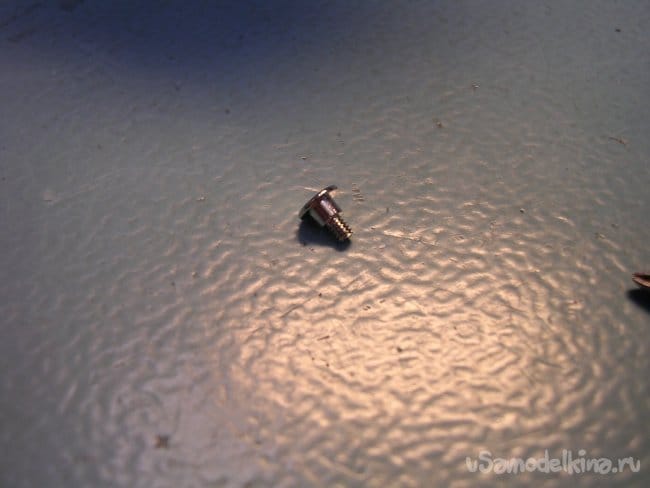

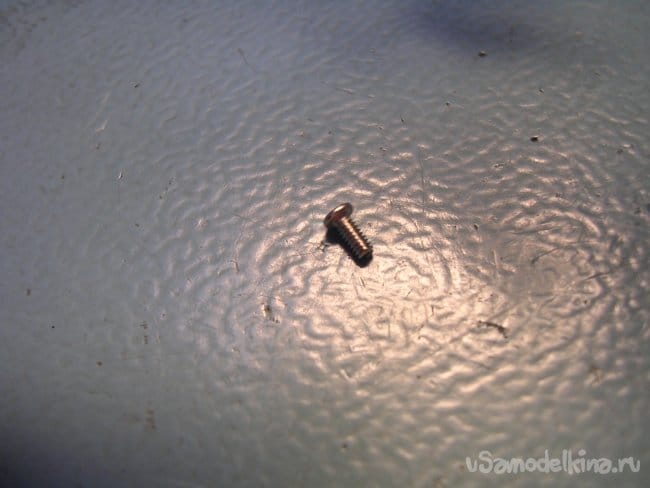

    Продолжаю раскручивание. Хотя и не первый раз разбираю, фотографирую каждый болтик.
    Чтобы Вам рассказать yes

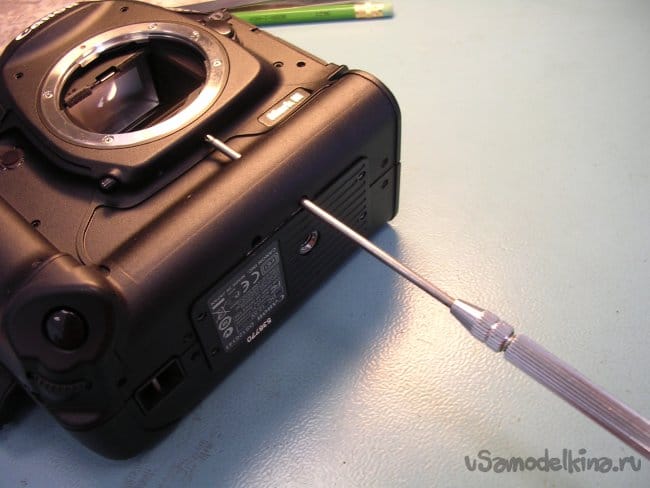

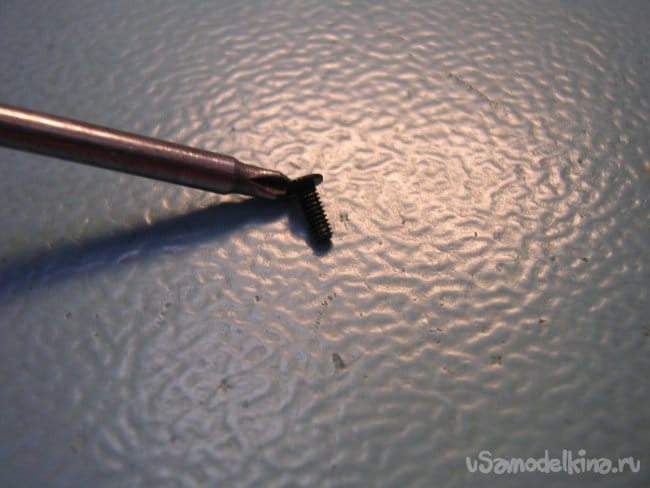

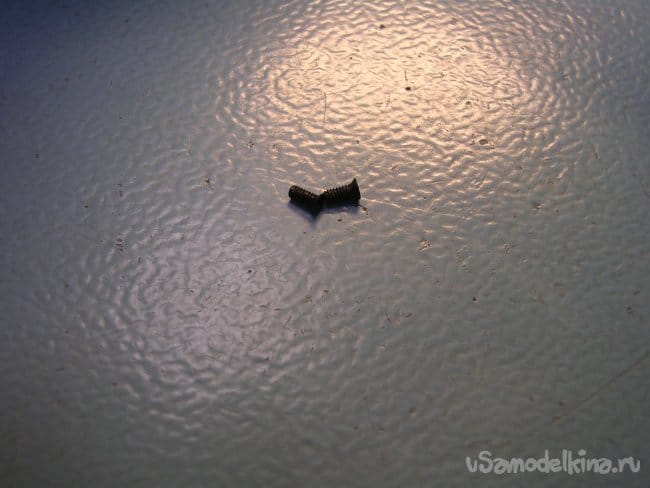

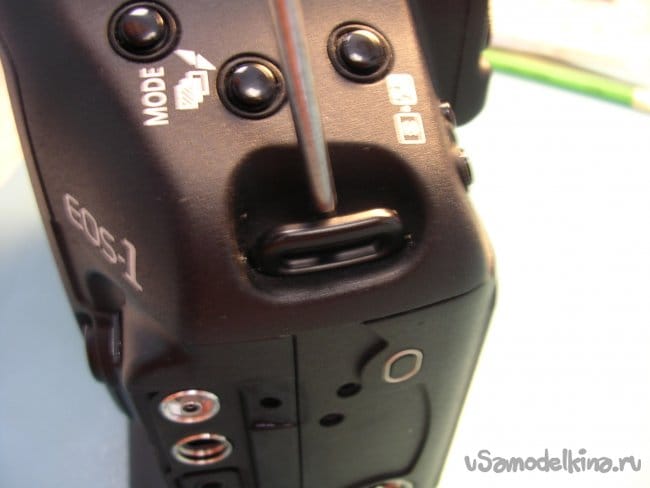

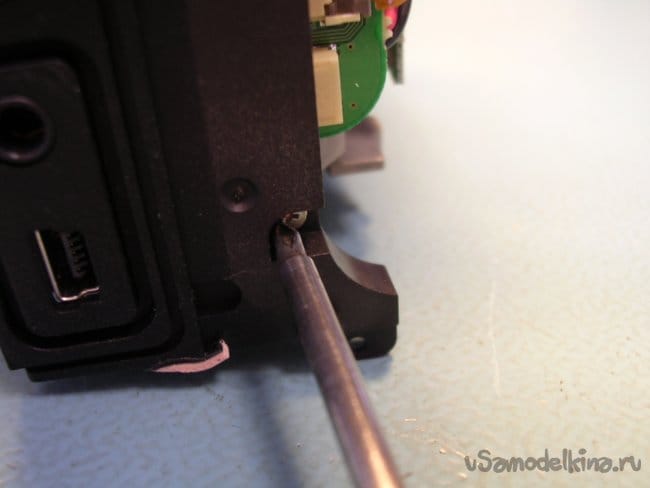

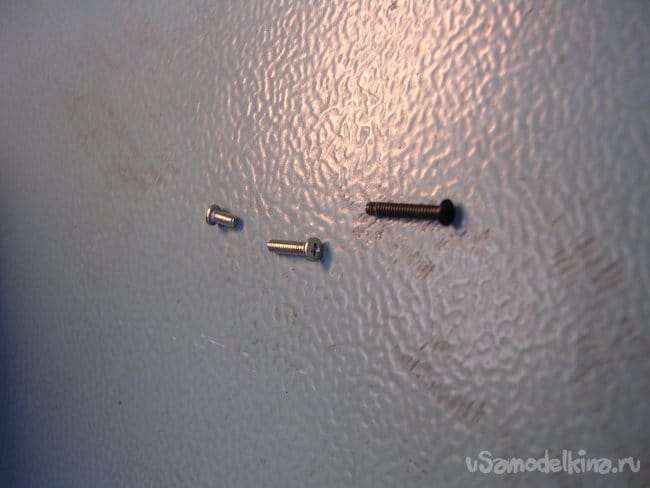

    Около ушка болтик.

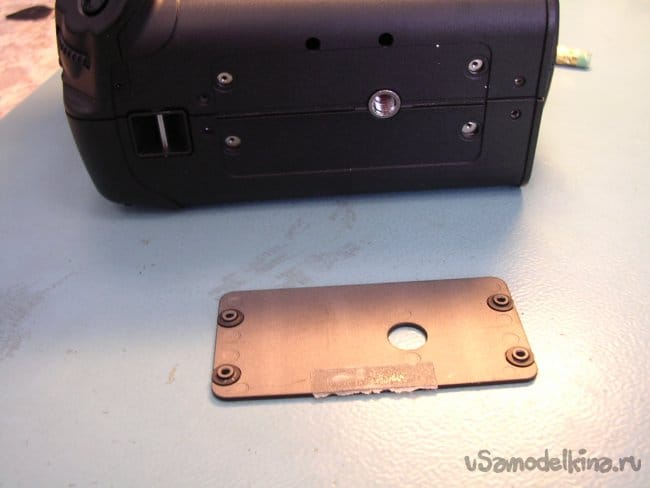

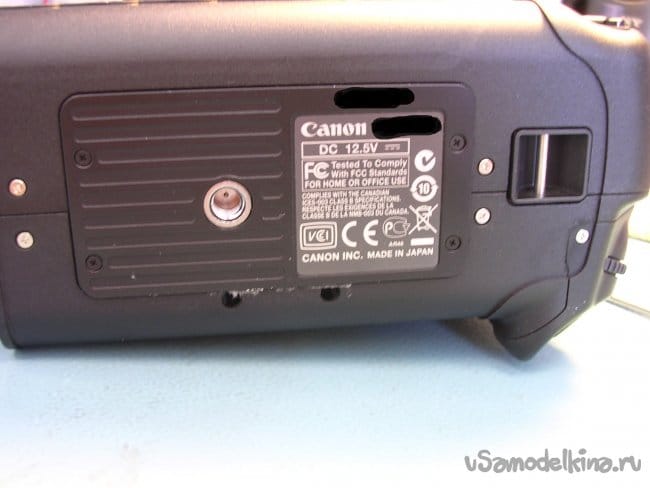

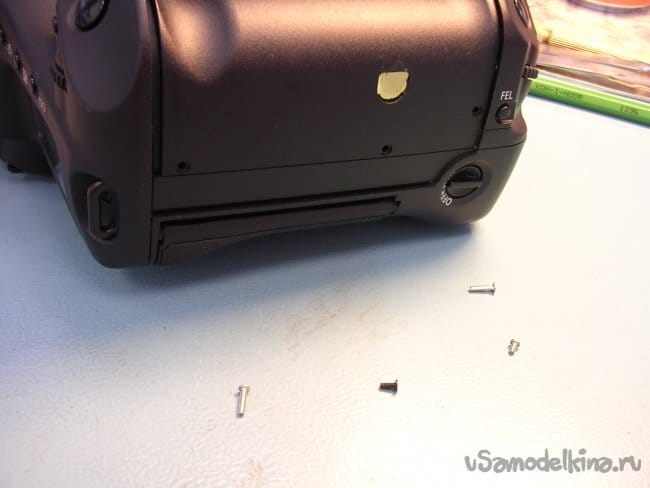

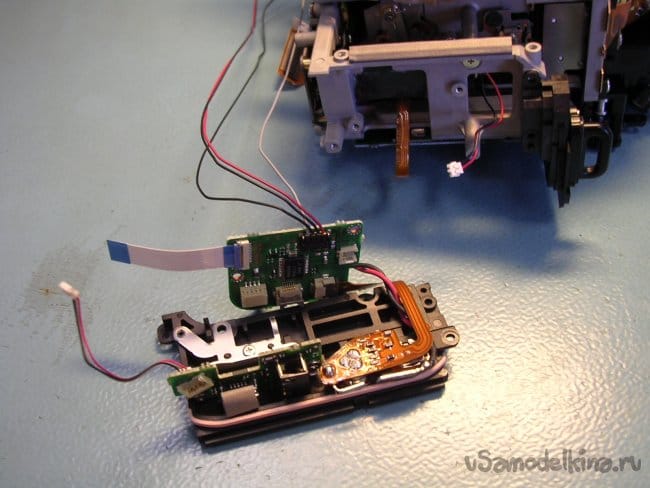

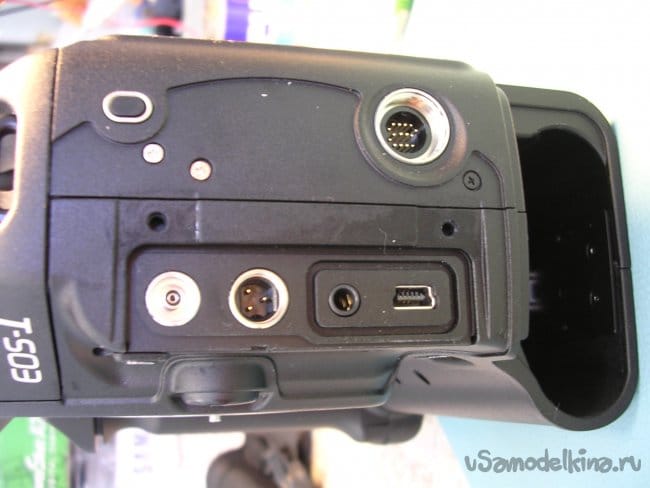

    Снимаю нижнюю крышку корпуса.

    [/center]

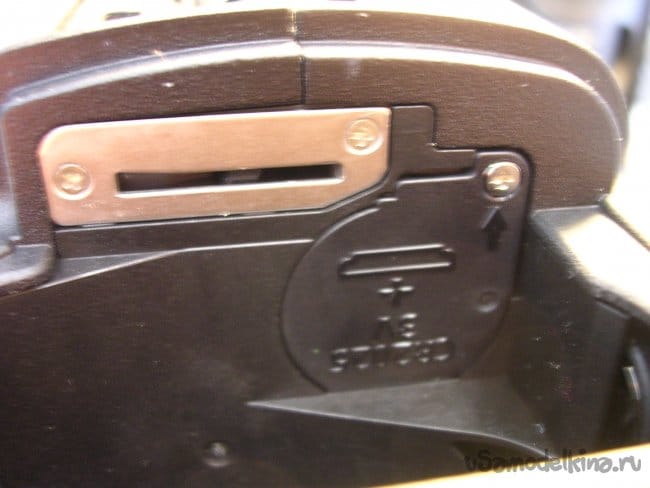

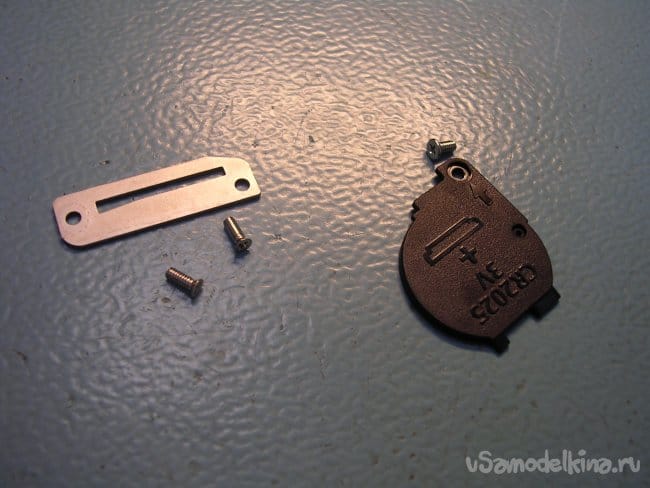

    Про батарейку уже говорил, она расположена достаточно удобно для замены.

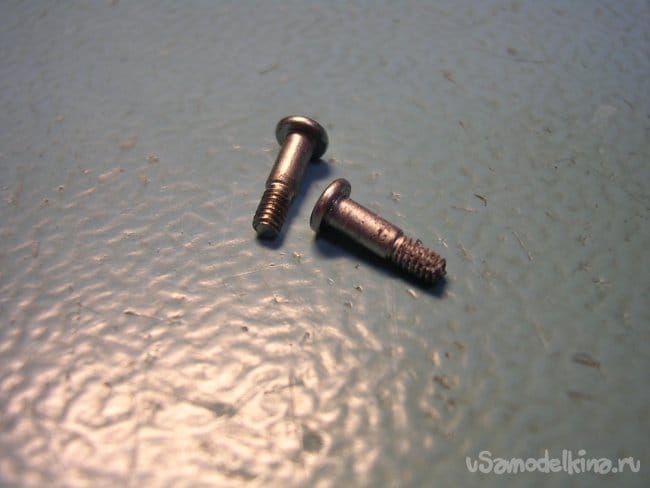

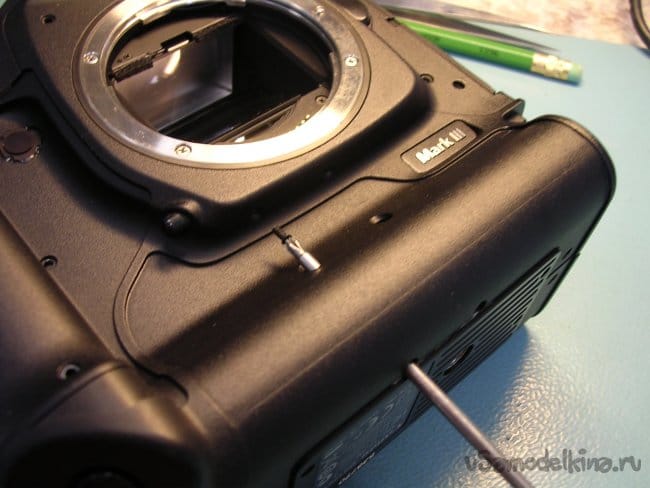

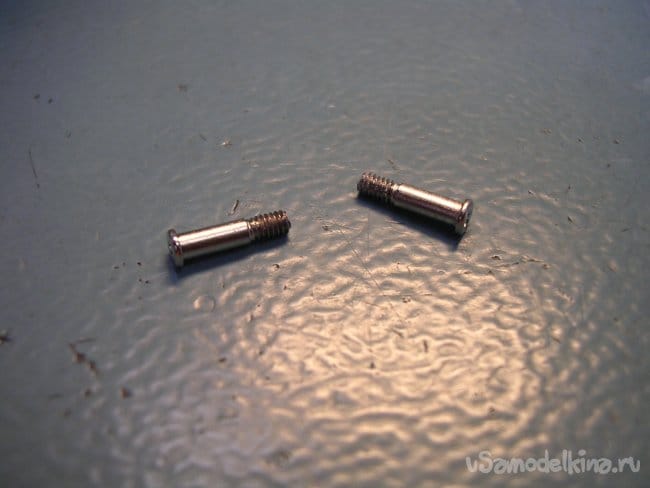

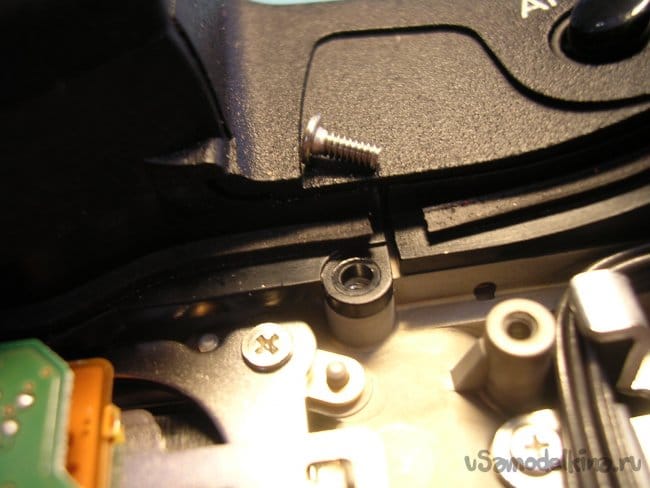

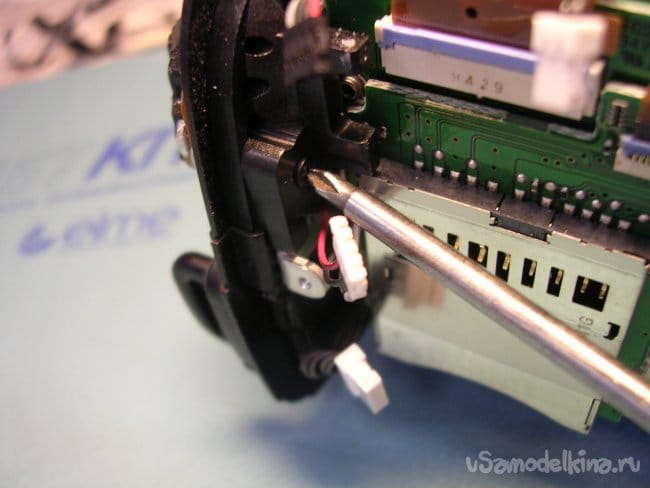

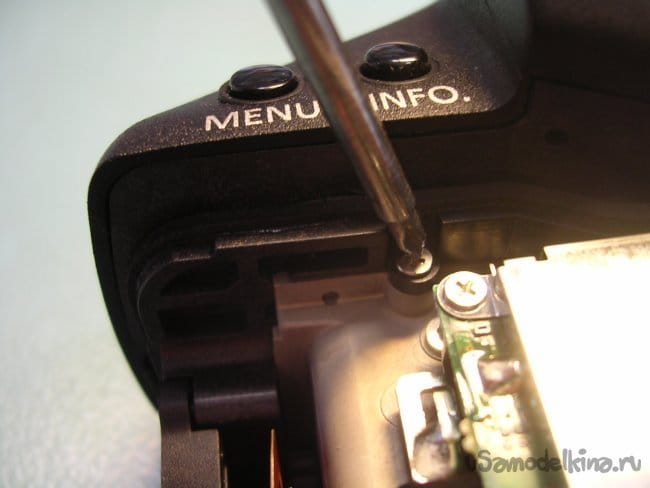

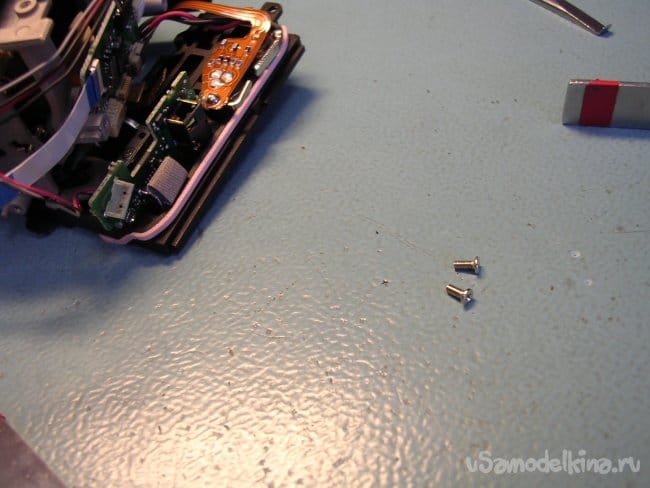

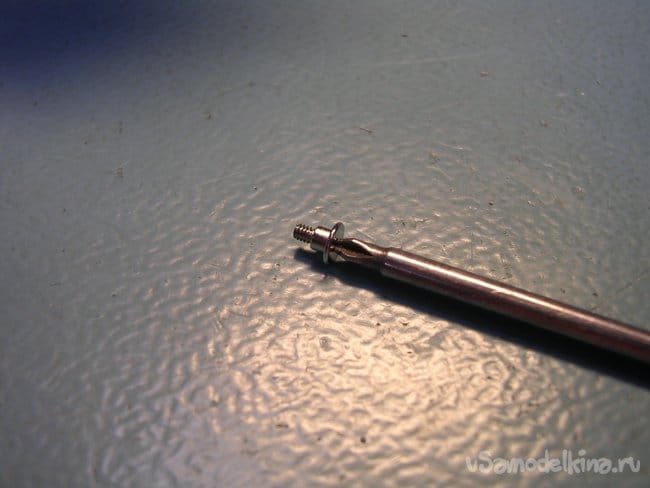

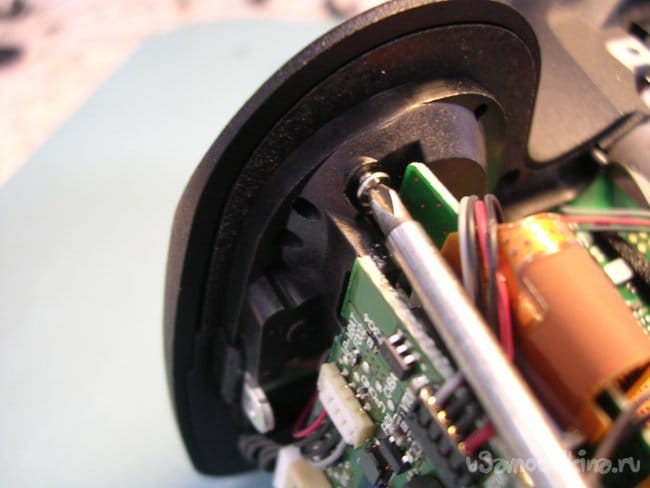

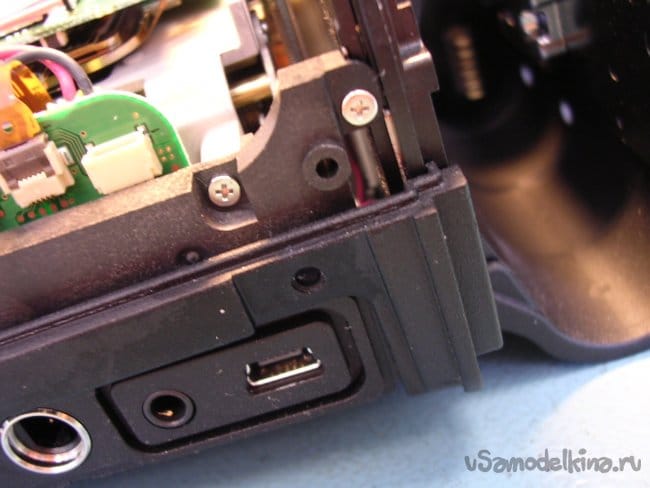

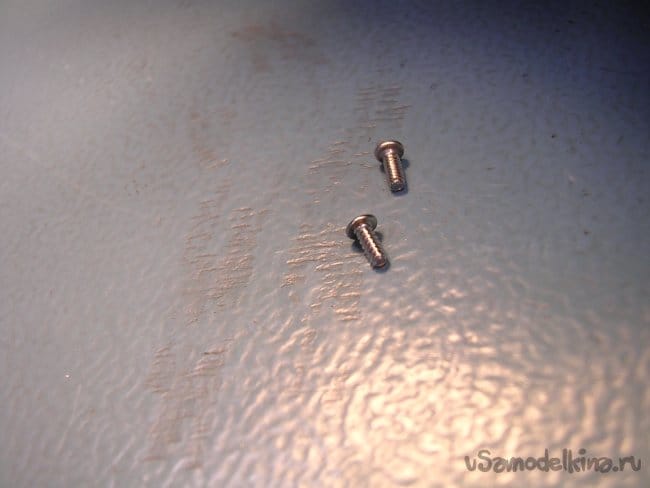

    На лицевой панели первый сюрпризик в виде пары болтиков. Откручиваются весьма занимательно.



    Еще одна панелька корпуса.

    Все открутил наверное. Посмотрел для гарантии в сервис мануал. Вроде все. Еще раз в прайс продаж 200 000! Открываю осторожно этот инженерный шедевр. Без юмора говорю.

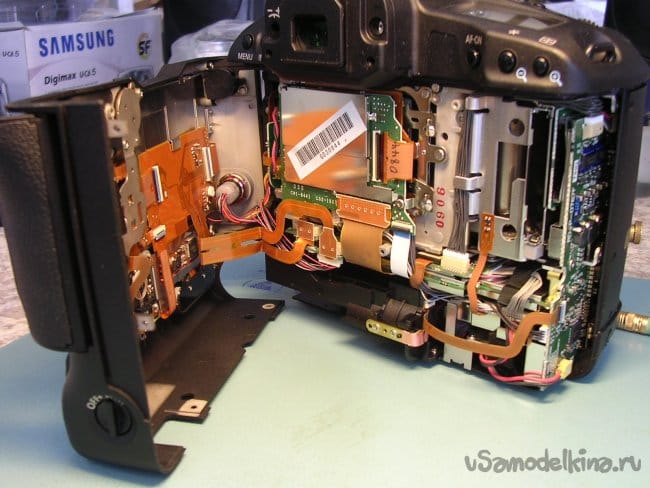

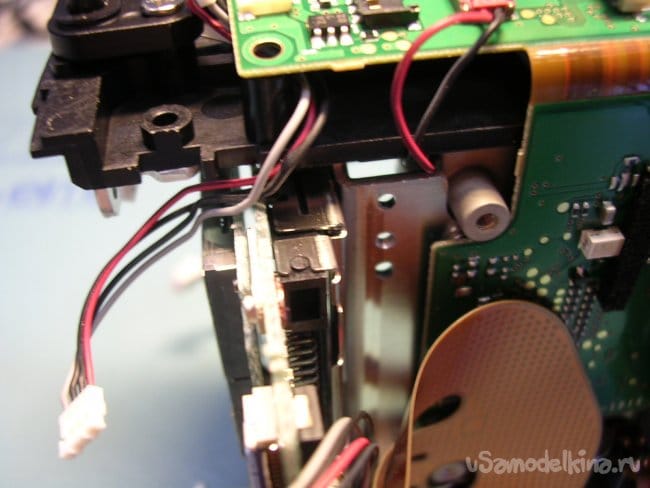

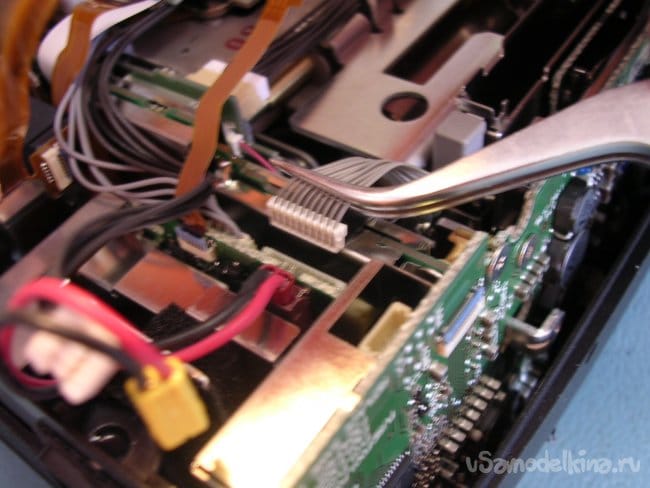

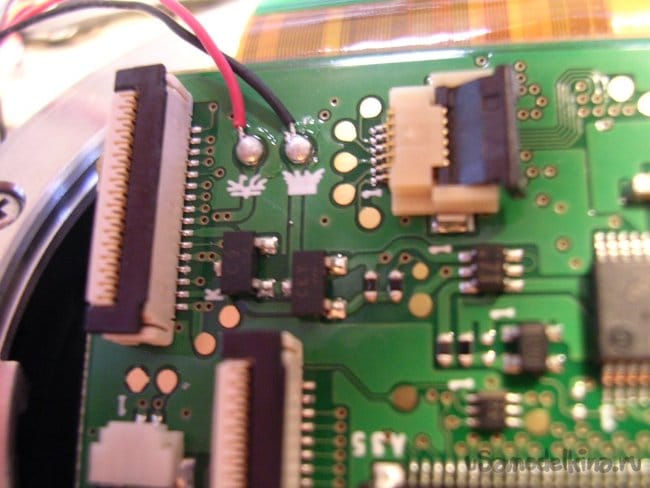

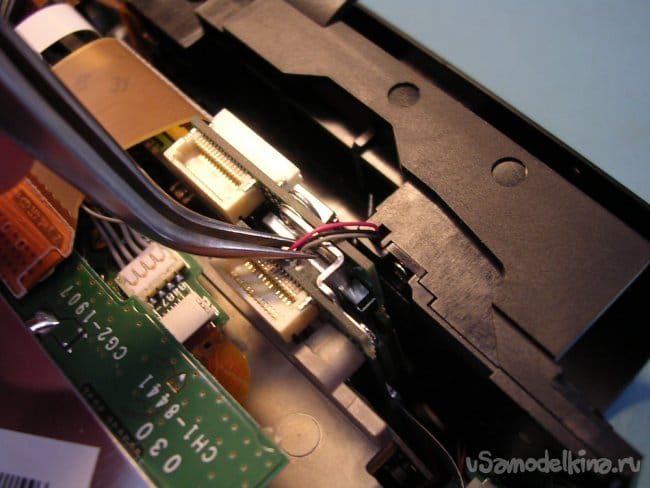

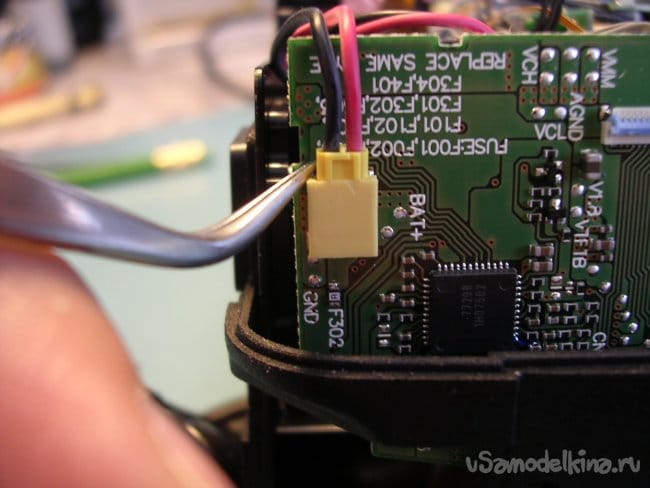

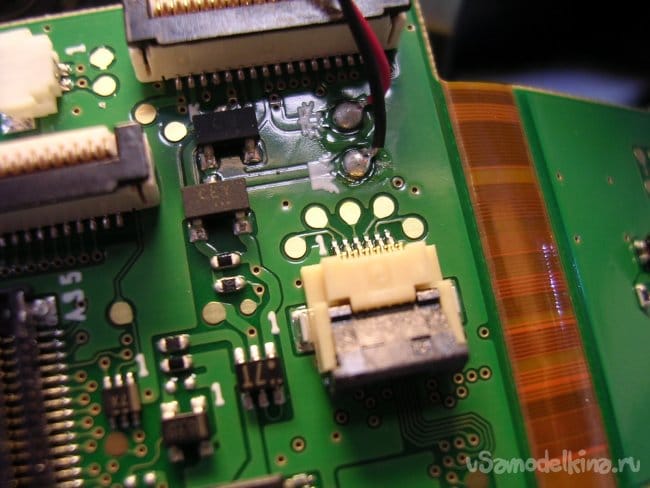

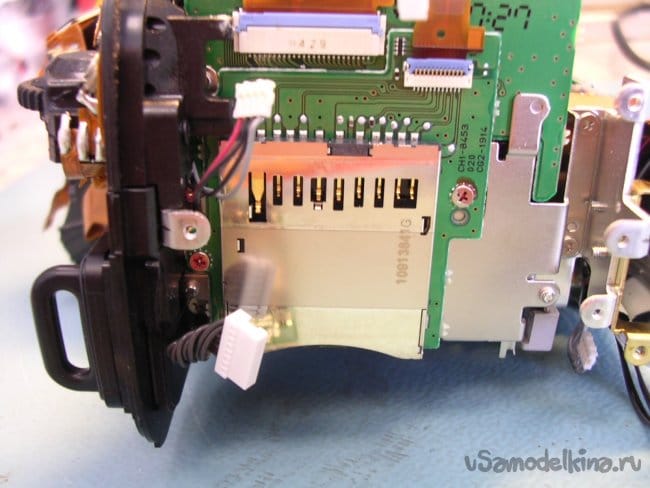

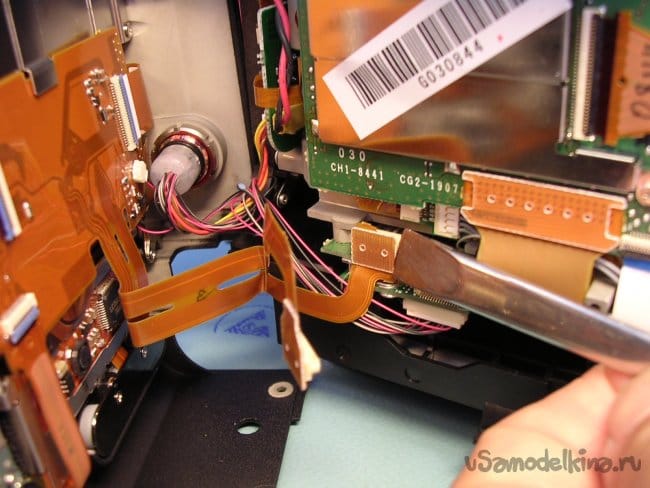

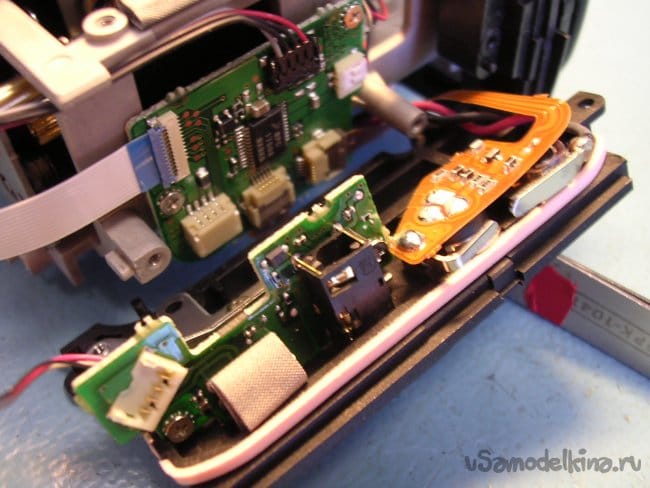

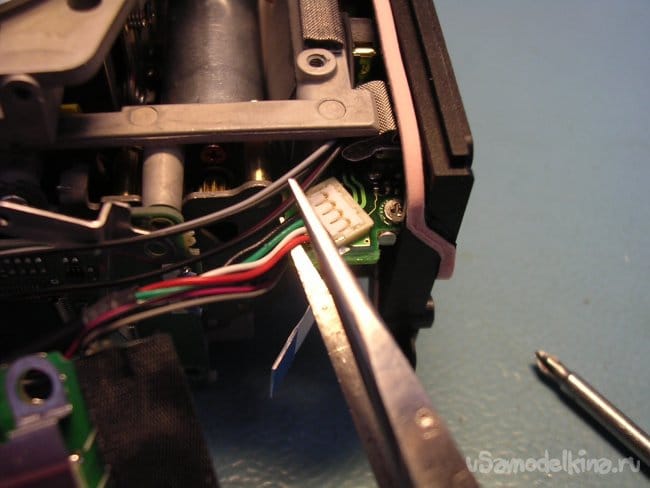

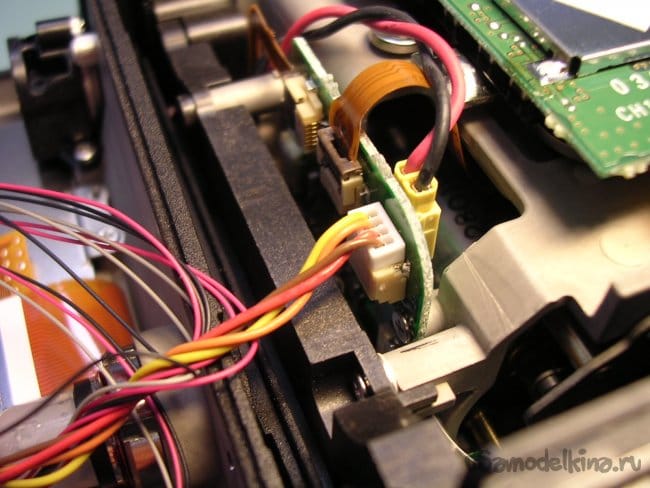

    Внутри шлейфы и разъемы питания. Очень осторожно начинаю разъединять разъемы и отщелкивать шлейфы.

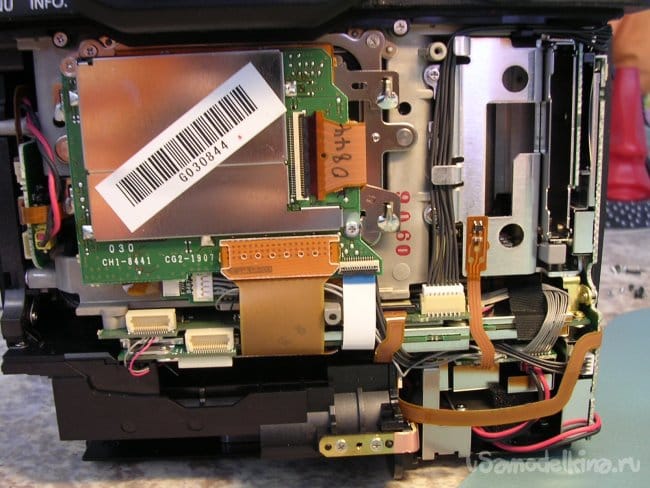

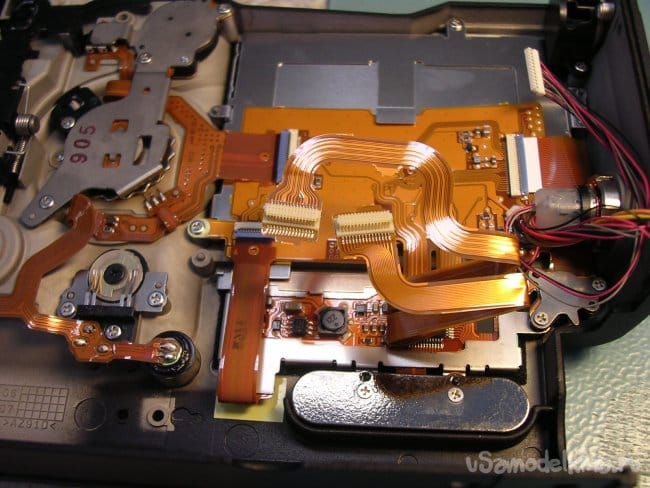

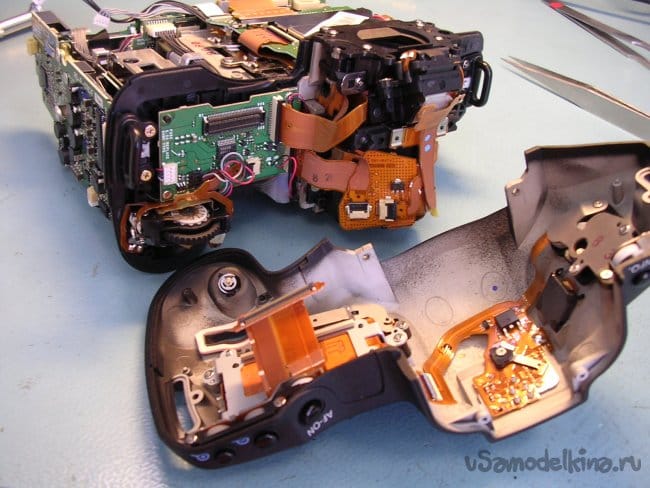

    Снимаю заднюю крышку.

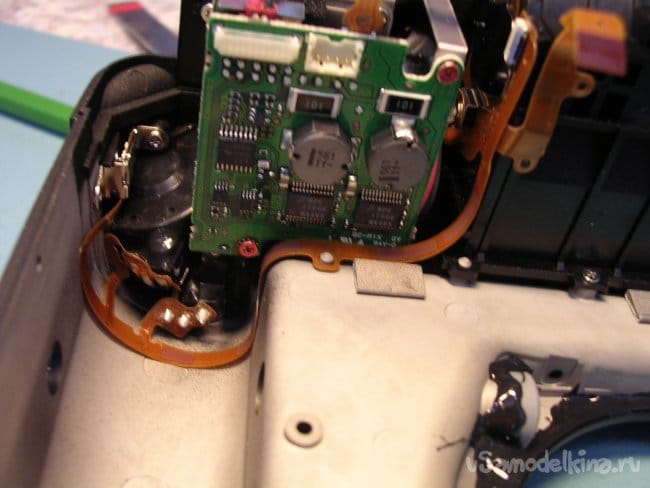

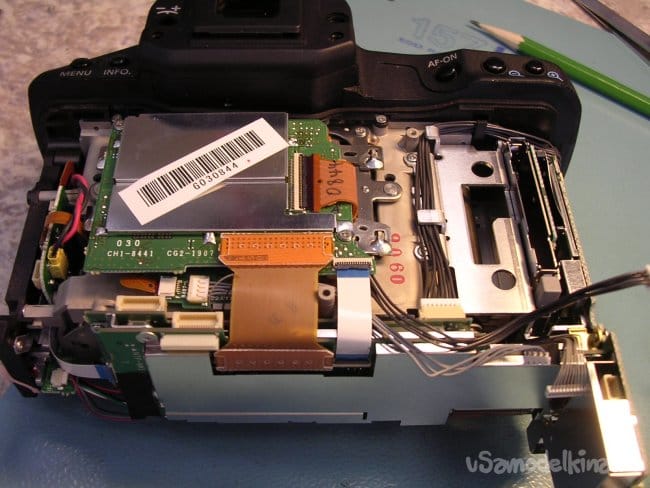

    Блок повис на шлейфах, очень аккуратно ворочаю тушку и продолжаю разъединять и вынимать.

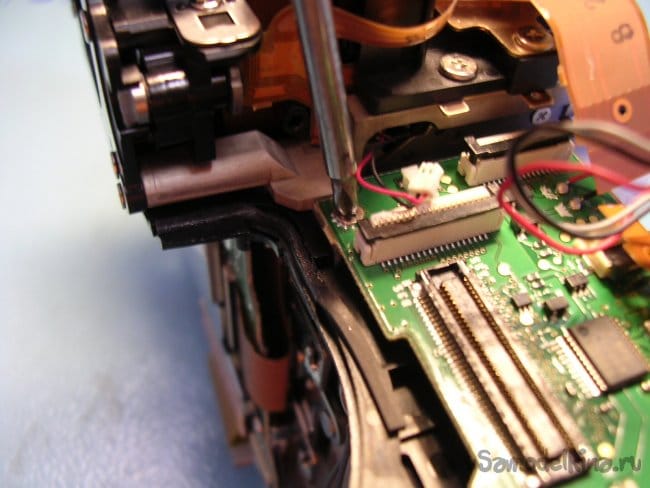

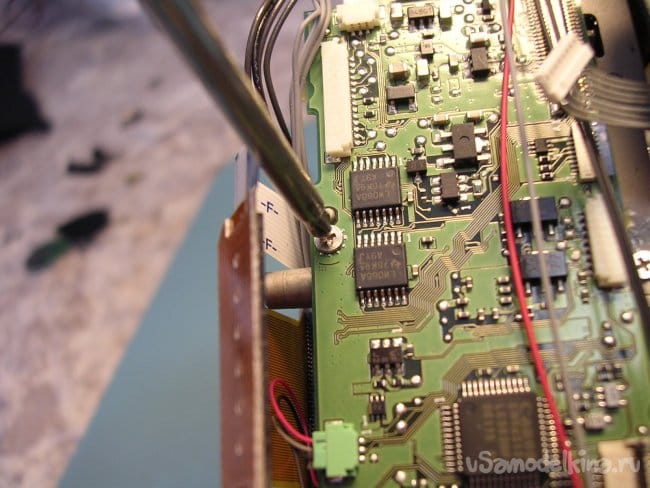

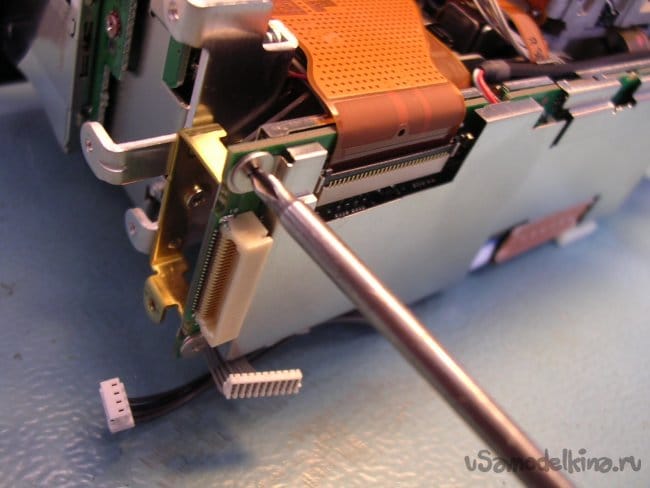

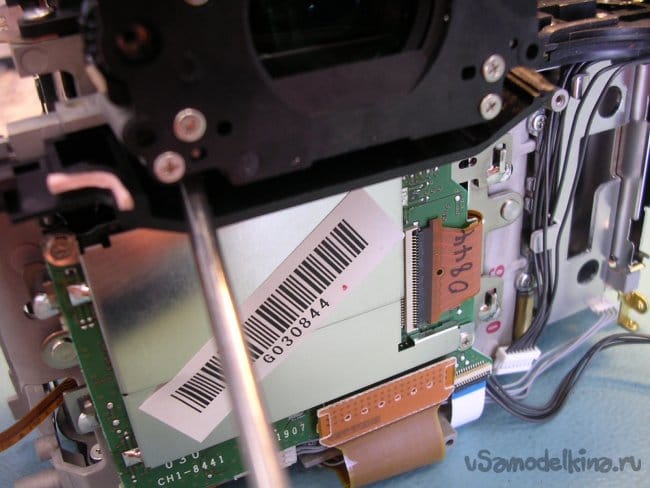

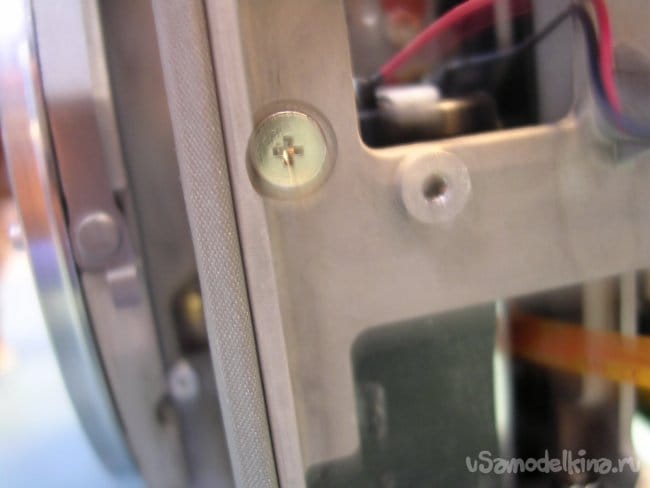

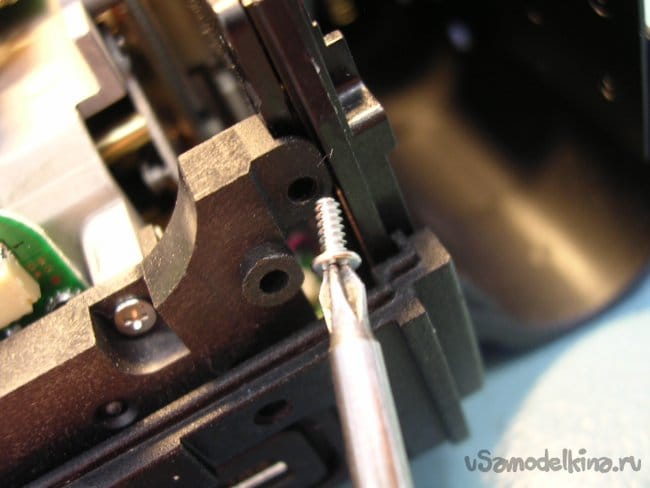

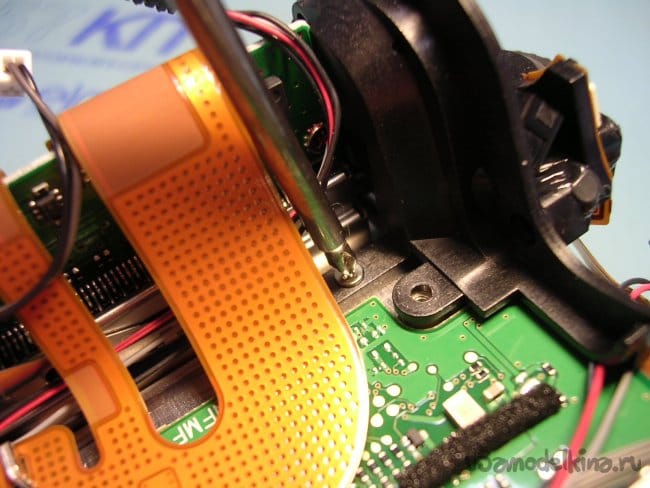

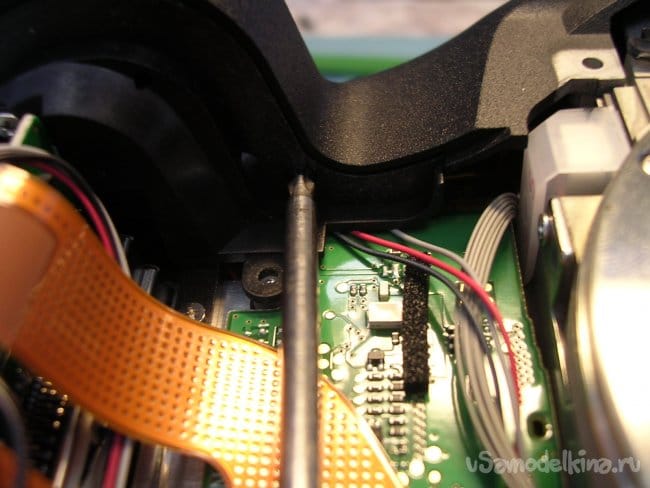

    Откручиваю уже внутренние болтики крепления.

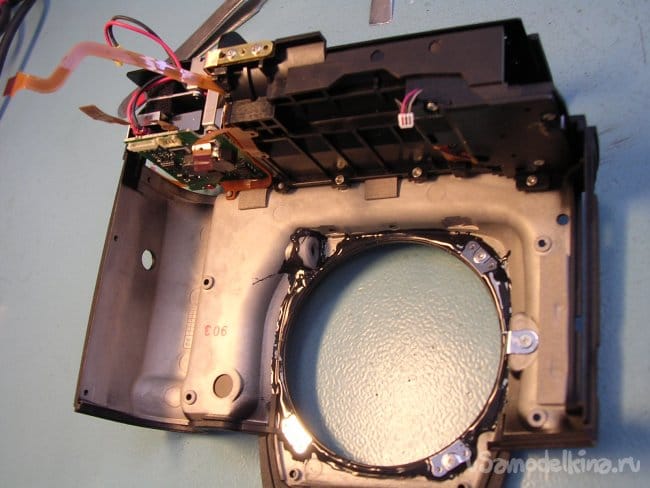

    Бац! Снял фронтальную панель корпуса.

    Посмотрите внимательно, это алюминий, отлит под давлением. Так точно, что даже следов снятия каких-то заусенцев или облоя невидно.
    Осталась верхняя панель.

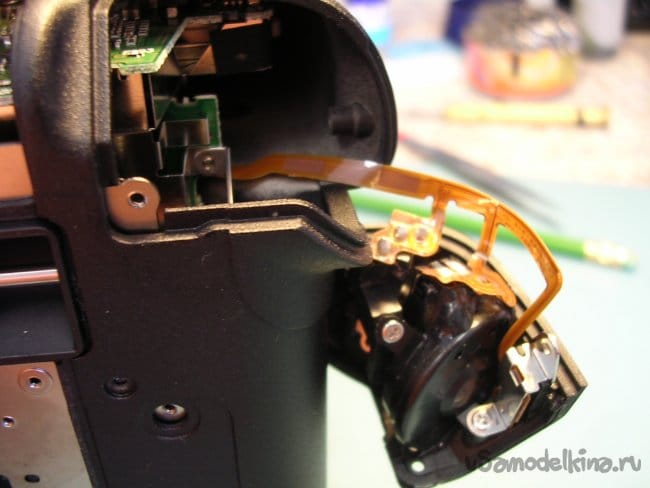

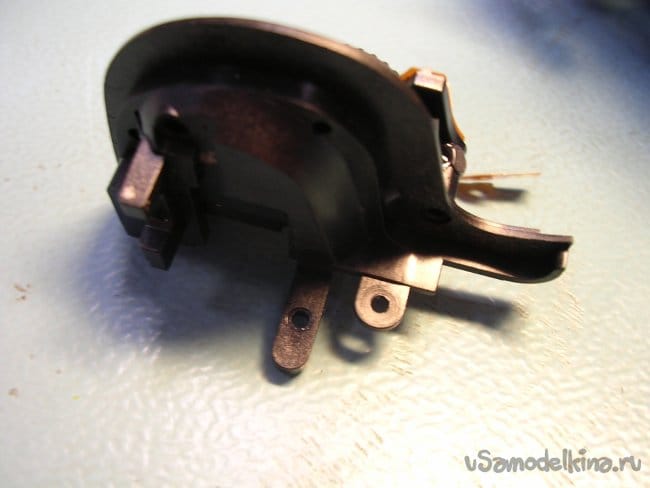

    Откручиваю блок кнопки спуска. Тоже достаточно хорошо спроектирован снимается просто. Для замены. Думаю в работе это самая нагруженная деталь.

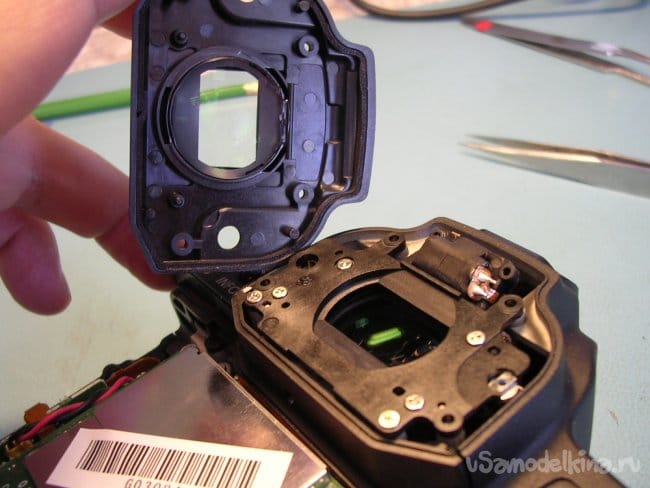

    Блок видоискателя.



    Отщелкиваю шлейф управления и снимаю наконец верхнюю крышку.

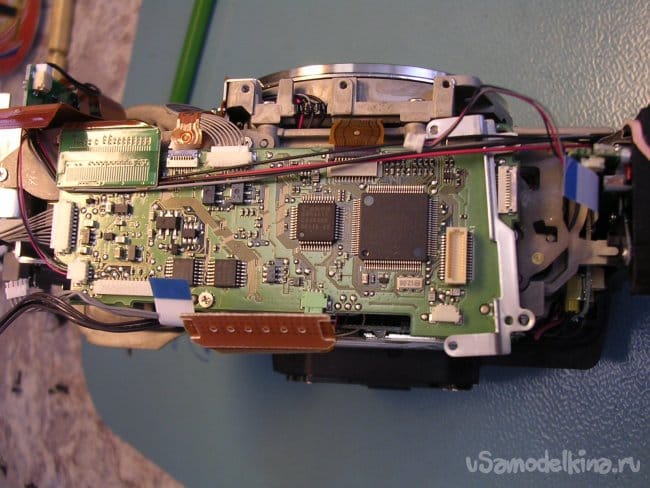

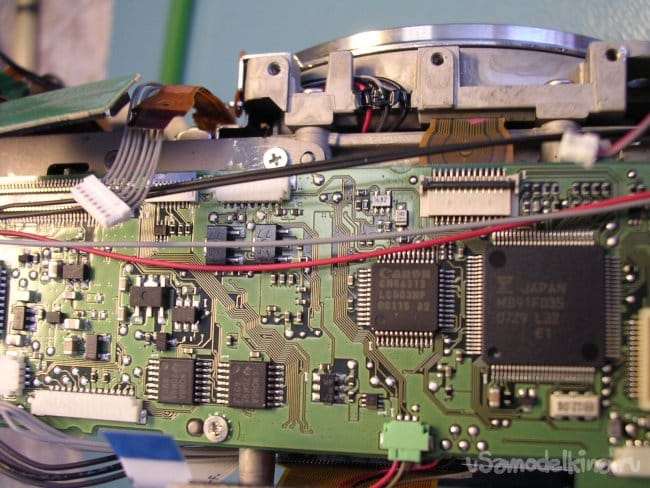

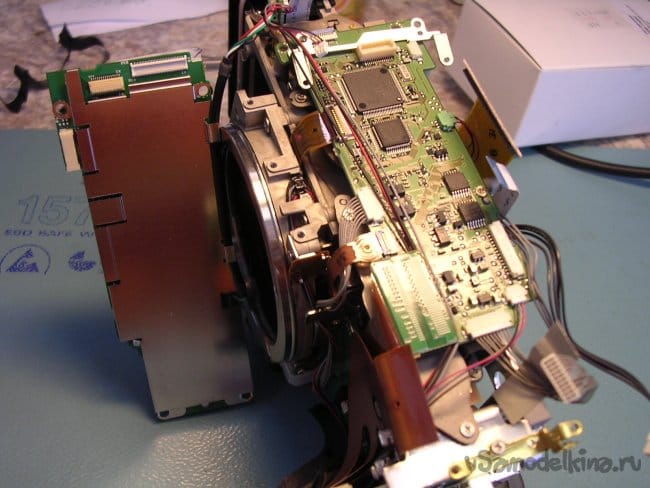

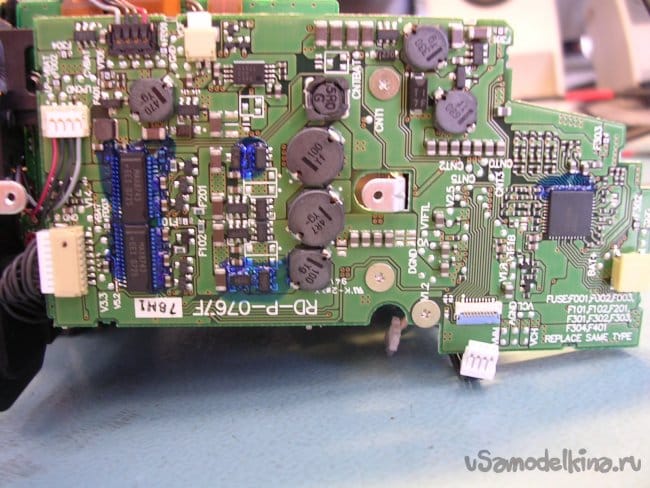

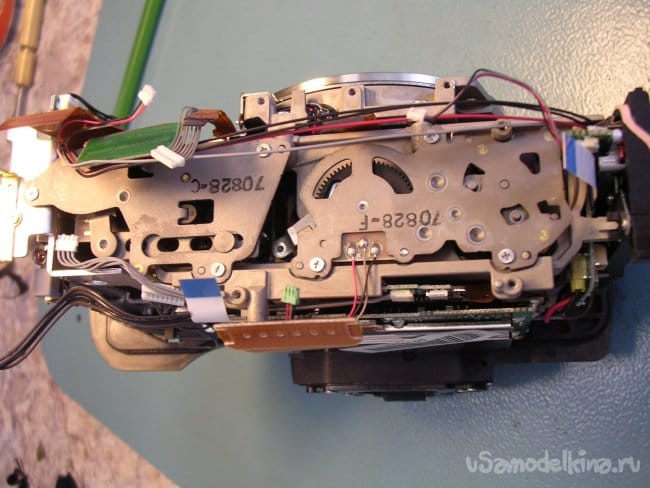

    Основное ядро уже освобождено от корпуса, нужно разобрать блок плат управления практически полностью. Затвор установлен внутри конструкции.

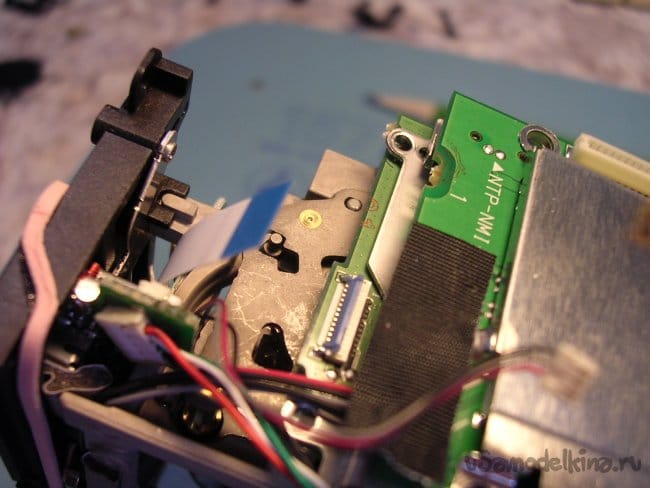

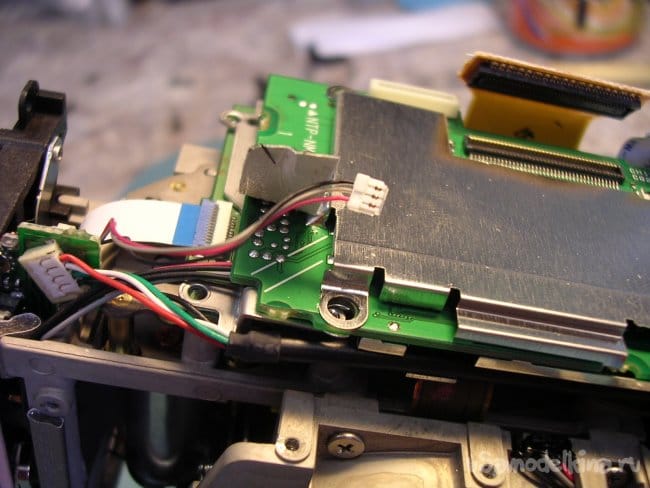

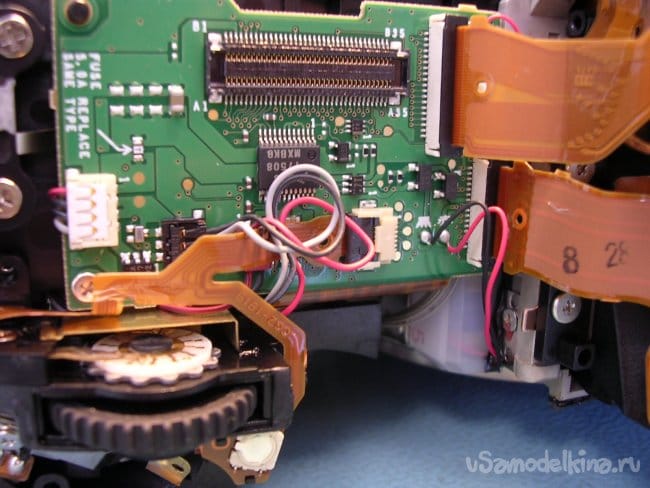

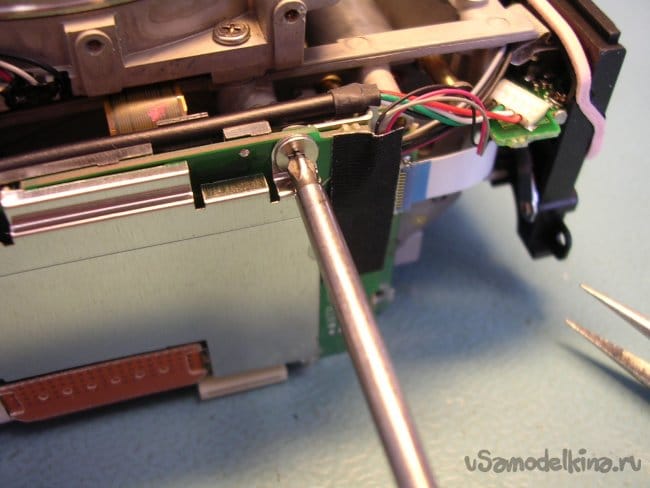

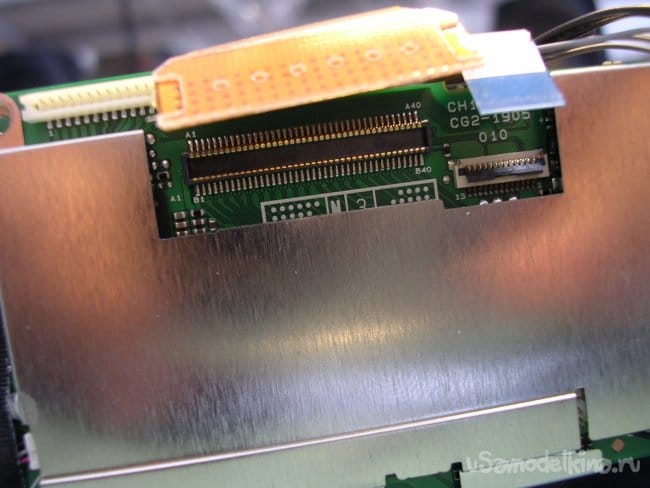

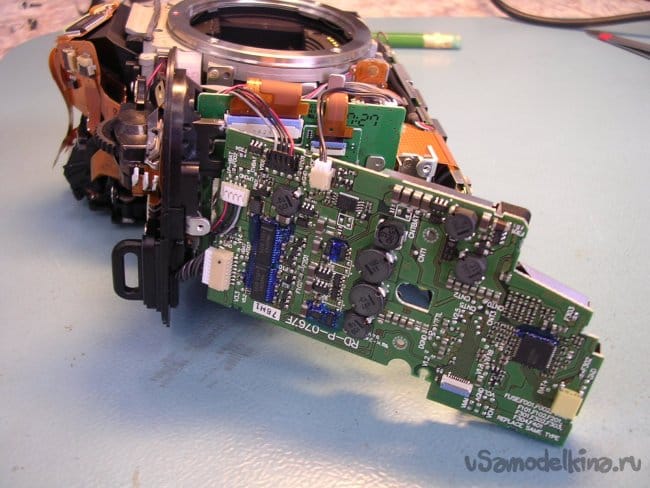

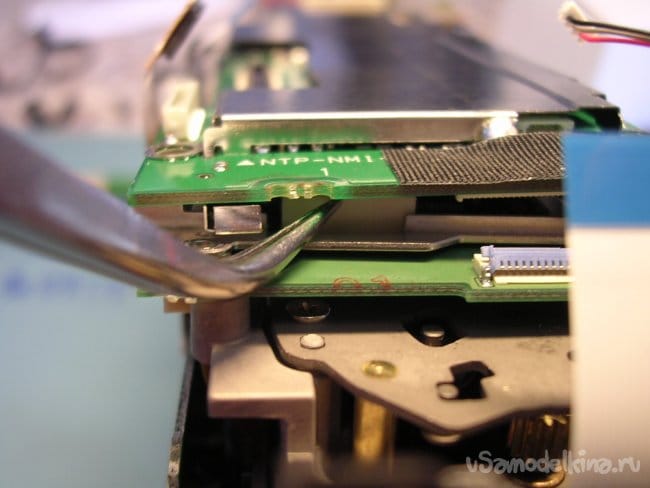

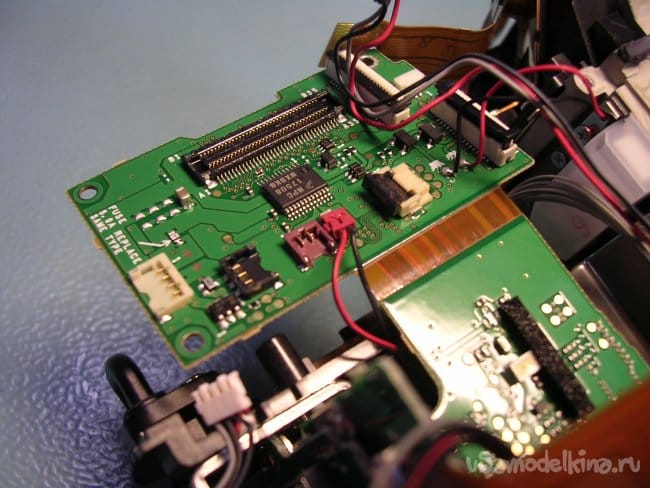

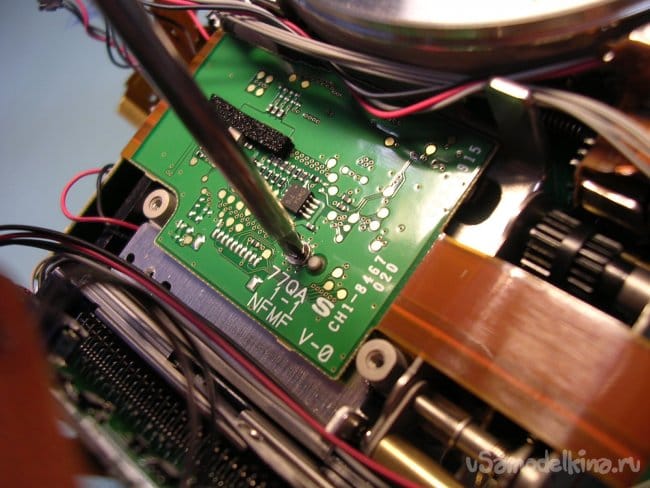

    Демонтирую защитные экраны на платах.

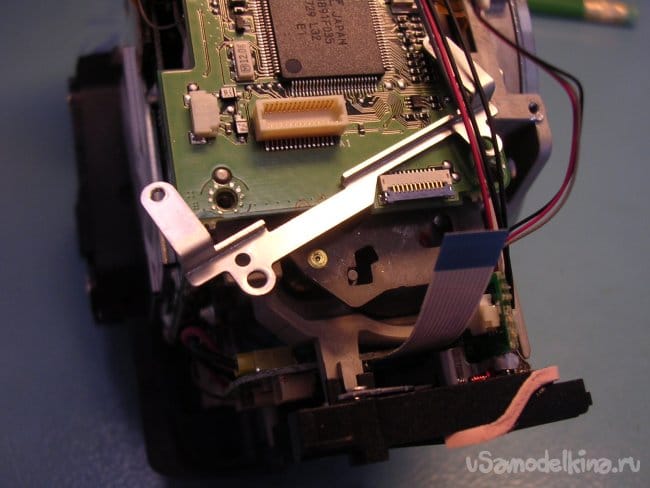

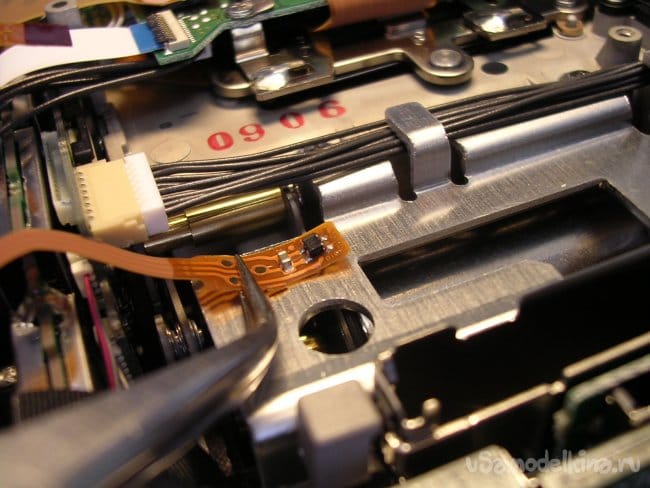

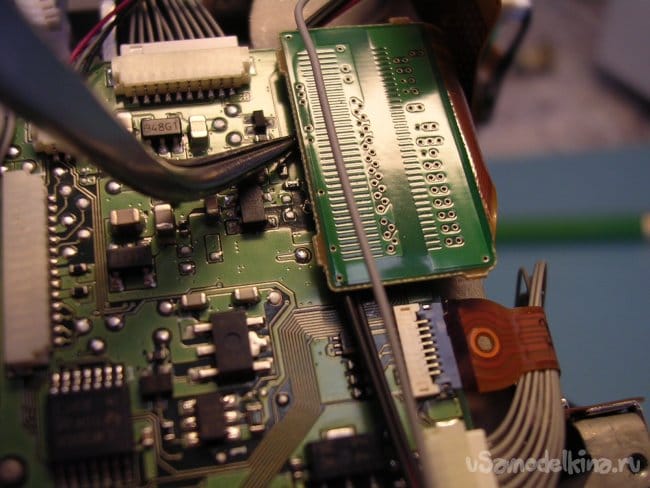

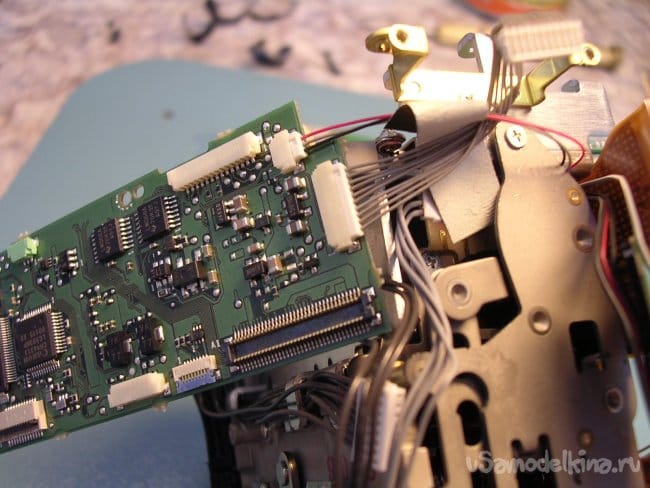

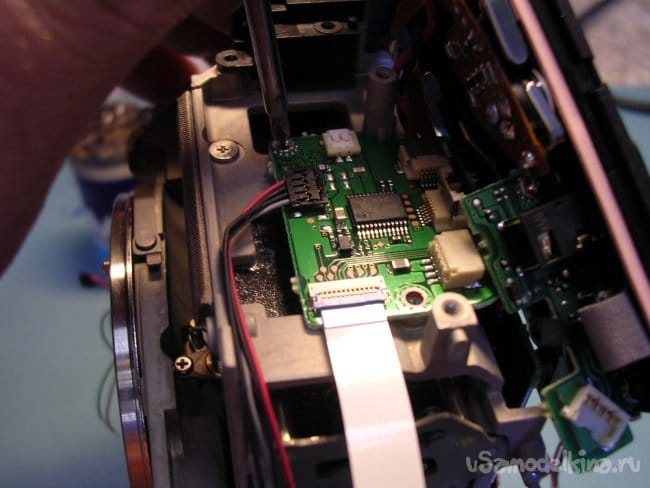

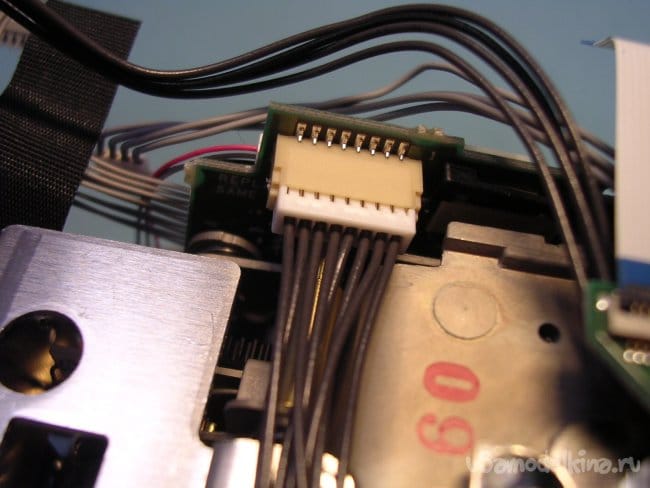

    Разъединяю шлейфы управления.

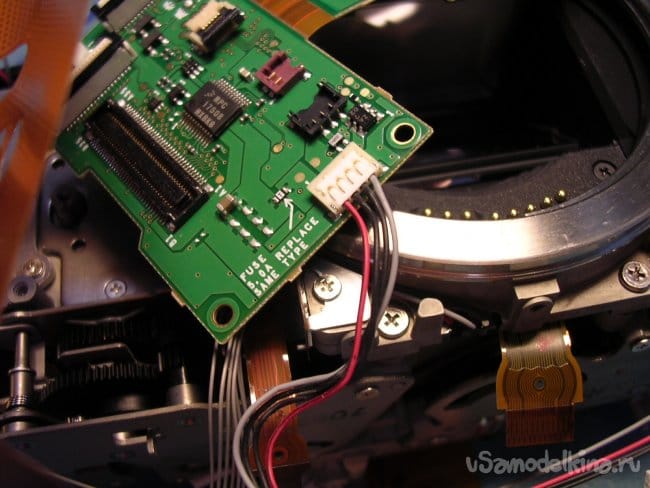

    Снимаю байонет с блоком пентапризмы.

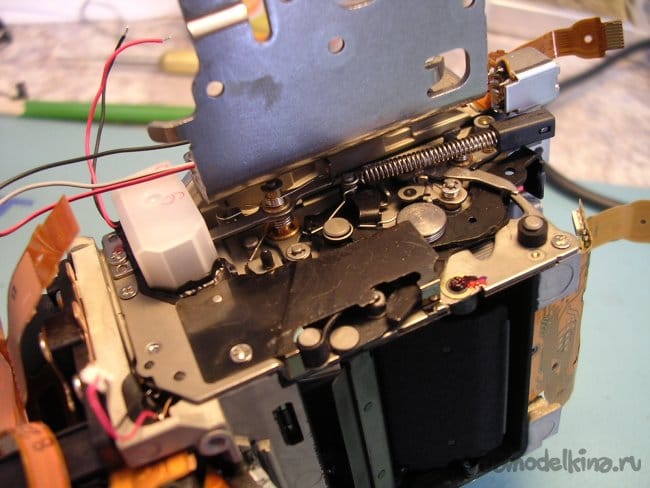

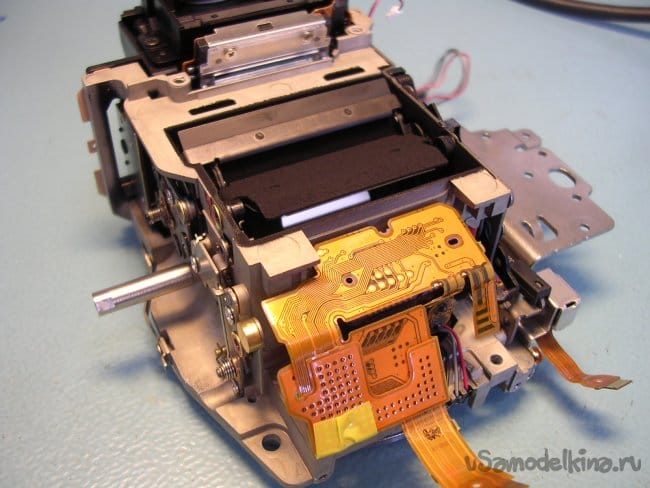

    Блок зеркал.

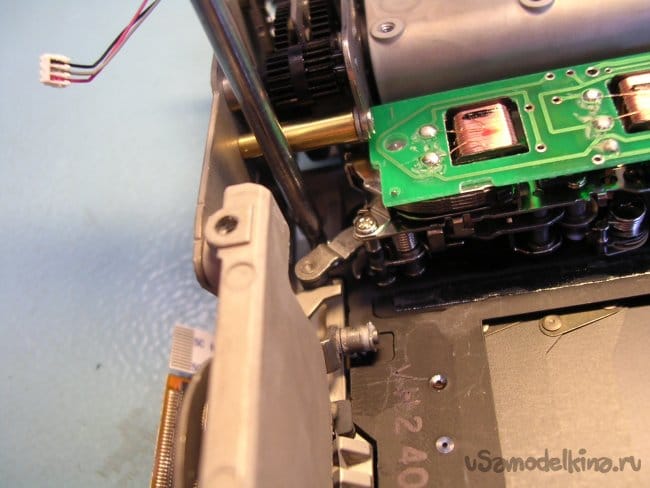

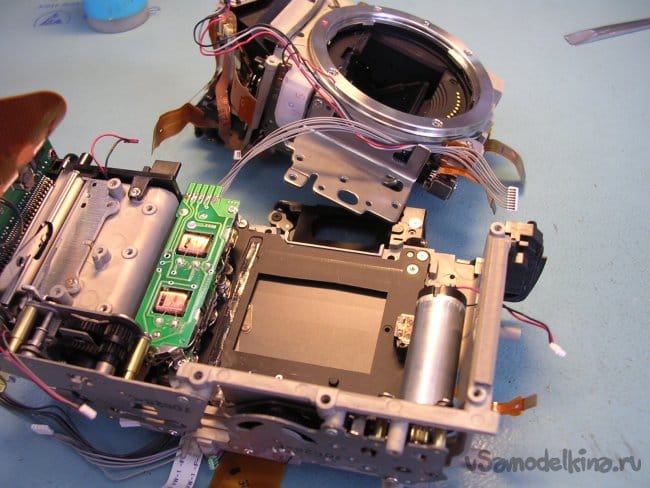

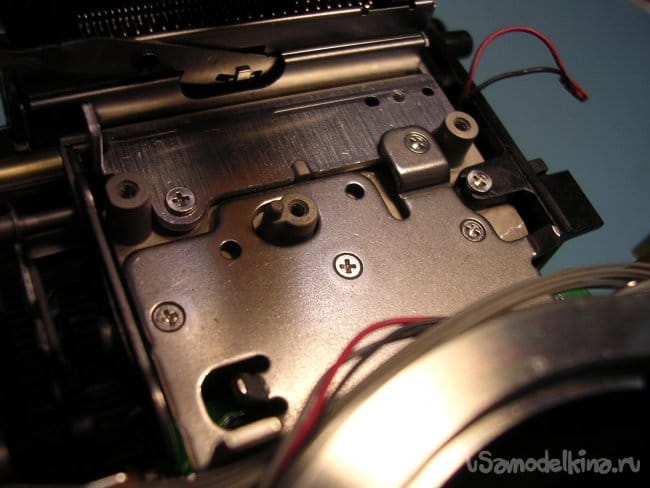

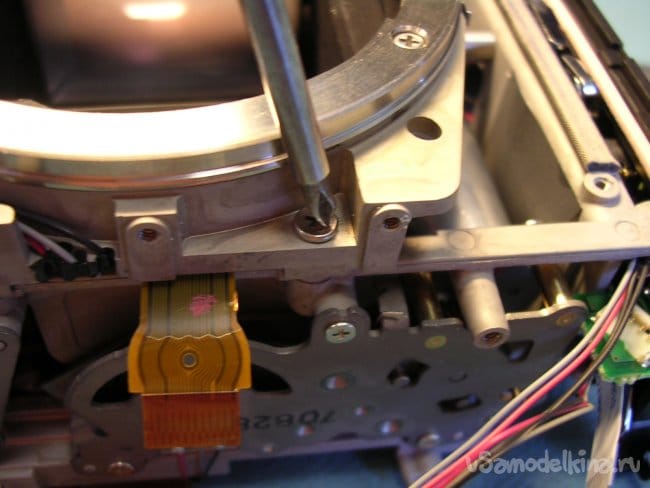

    Еще немного отверточкой и малость болтиков и снимаю затвор!

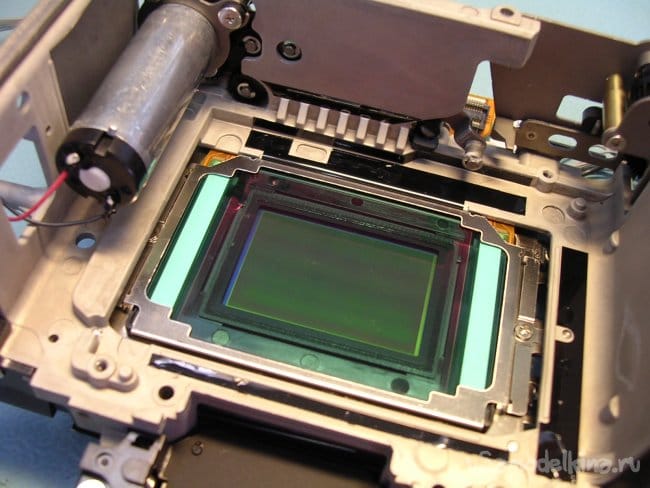

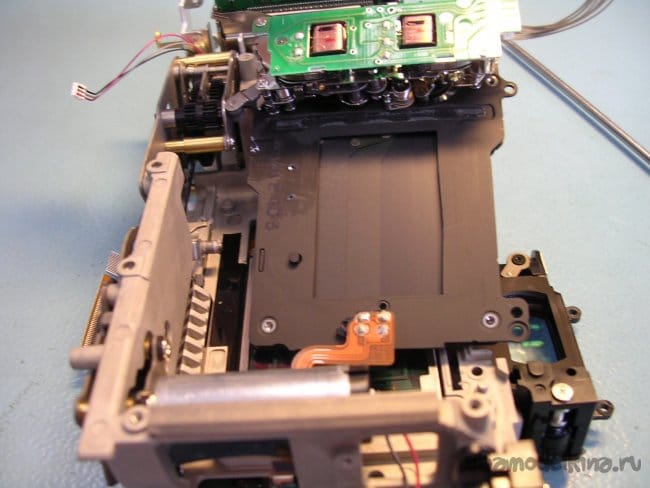

    Открывается МАТРИЦА!
    Считаю, кто не глядел в глаза миллионам пикселей на матрице, тот мало в жизни видел!

    Затвор этот шедевр механики сломан внешним воздействием!


    Ну до чего мелочные люди, как в детском саду обманывают воспитателя.
    "Я не писал в штанишки!"

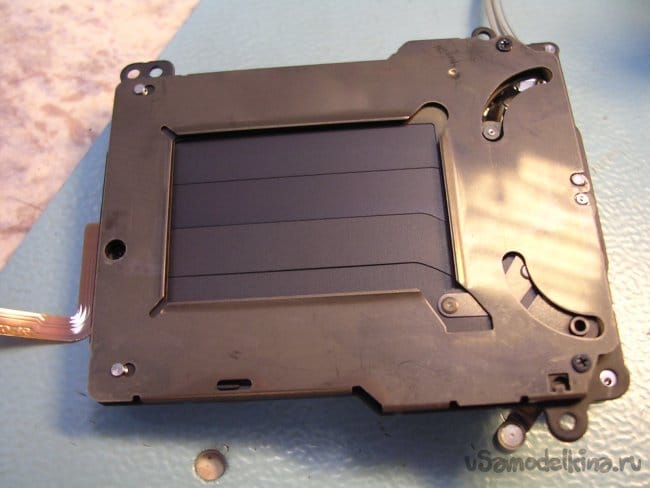

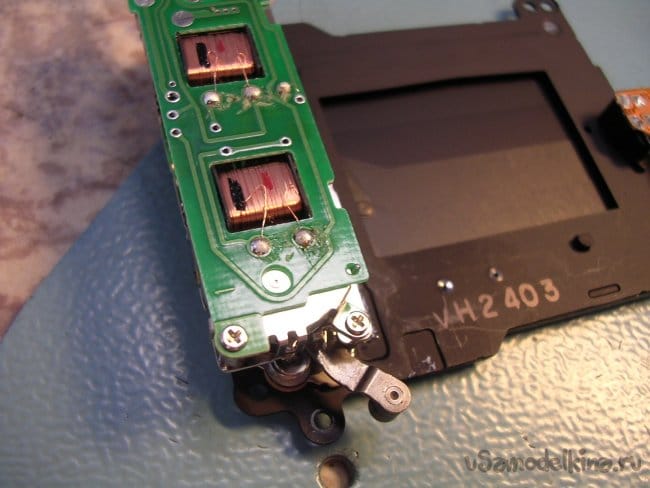

    Вот Вам пожалуйста бок затвора, 3 396,77 руб!
    Весь ремонт обошелся бы клиенту в 9 000 примерно.
    Да еще автофокус настроил бесплатно. Это на фоне стоимости самой тушки, фу, не деньги.
    Нет усираться будет доказывать -"Я ничего не делал, только на кнопочку нажал, и все сразу сломалось"
    Не знаю, может это мне зачтется в следующей жизни. yes
    Затвор поменял, собираю обратно аппаратик.
    Гоняю автофокус по тестам, встраивая точки фокуса.
    Нажимаю на кнопочку-КОМПЛИТ!
    Готово.
