    Аварийный осветитель с таймером (АОТ3)

    Аварийный осветитель с таймером (АОТ3)




    Аварийный осветитель с таймером - 3 (далее просто АОТ) представляет собой конструкцию, использующую датчик выявления необходимости включения аварийного светодиодного фонаря при пропадании сетевого (~ 230 Вольт) напряжения. Одновременно АОТ выполняет функцию «задержки выключения освещения» (кратковременного дублирующего освещения), исключая возможно опасные действия в темноте, после выключения освещения в комнате. АОТ имеет аккумуляторное питание и осветительный светодиод зелёного цвета свечения, который автоматически включается при наступлении одного из трёх событий:


    1). При включении питания АОТ тумблером SA2 «Пит». В этом случае АОТ демонстрирует принцип своей работы. С принципом работы АОТ полезно ознакомиться пользователю, впервые включившему устройство во избежание непредвиденного усиления дискомфорта, возникающего при аварийном отключении сетевого напряжения ~ 230 Вольт.
    2). При аварийном отключении сетевого напряжения ~ 230 Вольт, но только если клавишный бытовой включатель комнатного освещения SA1 замкнут! (Если, например, все спят, освещение в комнате выключено (SA1 разомкнут), то включение АОТ будет совсем не к месту).
    3). При размыкании SA1. (Автоматически включившись, АОТ позволяет пользователю, не запинаясь в темноте и не водя руками по стенам, спокойно выйти из комнаты после выключения сетевого освещения).

    Случаи перегорания и выкручивания лампы из патрона (если SA1 замкнут) сами собой подразумевают автоматический запуск АОТ.

    Каждый автоматически запускаемый цикл работы АОТ заключается в следующем: Одновременно с включившимся зелёным осветительным светодиодом включается реверсивный таймер. Работа таймера отражается семисегментным светодиодным индикатором «Время». Показания индикатора через каждые 5 … 10 секунд (устанавливается при настройке АОТ) медленно изменяются с «9» до «1». Затем зелёный светодиод и красный семисегментный индикатор «Время» гаснут, а АОТ переходит в высокоэкономичный дежурный режим. Причём перед самым выключением дублирующего освещения, в течение 5 секунд звучит тональный прерывистый сигнал, дополнительно предупреждающий о предстоящем автоматическом отключении дублирующего освещения.

    Если реверсивный таймер не закончил работу, повторные (любые из трёх вышеперечисленных) события («случаи») повторный запуск таймера не производят.

    Если звучание тонального прерывистого сигнала вызывает неприятные ощущения, то рекомендуется значительно понизить громкость звука. Для этого заклеивают отверстие зуммера кусочком изоляционной ленты или скотча.

    Отличительная особенность АОТ в том, что он имеет высокоэкономичный дежурный режим, что способствует экономичному расходу ёмкости аккумуляторных батарей. Ток дежурного режима АОТ не превышает долей микроампер. Этот ток меньше тока саморазряда аккумуляторов, поэтому включатель питания SA2 АОТ может находиться постоянно во включенном состоянии и даже может быть исключён.

    Основной недостаток АОТ в том, что он не имеет индикатора разряда аккумуляторных батарей. К тому же аккумуляторные батареи в АОТ быстро получить глубокий разряд не могут, так как прямое падение напряжения на осветительном светодиоде составляет 3 … 3,4 Вольта и при разряде аккумуляторов до этого уровня разрядный ток резко снижается. Длительному разряду аккумуляторов препятствует таймер, а сниженная яркость свечения осветительного светодиода хорошо заметна и является «пассивным» индикатором необходимости заряда аккумуляторных батарей. Вторым недостатком является необходимость разрыва электрической цепи квартирного освещения при встраивании в неё датчика сетевого тока АОТ.

    Лампа EL1 и бытовой включатель SA1 (см. рисунок 1) являются стандартными элементами комнатной электропроводки, в разрыв которой включаются последовательно соединённые предохранитель FU1 и датчик тока сетевого (~230 В) напряжения (VD5, VD8, VD9).

    При замыкании тумблера SA2 "Пит." быстро заряжаются конденсаторы С8 и С9 фильтра постоянного тока. Медленнее (через резистор R3) идёт заряд конденсатора С4, который кратковременно устанавливает на входе (выводе 8) DD2.3 уровень лог.0. Поэтому на выходе (выводе 10 DD2.3) RS – триггера DD2.3 DD2.4, устанавливается лог.1 и токовый ключ VT1 открывается. Сопротивление канала сток – исток VT1 стремится к нулю и осветительный светодиод EL2 включается. Одновременно включается комплексная нагрузка, состоящая из реверсивного таймера, светозвуковой индикации и зелёного осветительного светодиода EL2.

    Цепь С5 R5 стартовой предустановки вырабатывает короткий импульс положительной полярности, который поступает на вход «РЕ» (вывод 1) реверсивного счётчика DD3 и DD3 устанавливается в состояние десятичное «девять». То есть на выходах 1, 2, 4, 8 (выводах 6, 11, 14, 2) DD3 устанавливается код 10012. Это происходит, потому что на информационных входах предустановки (D1, D2, D3, D4 – выводах 4, 12, 13, 3) DD3 жёстко установлен именно этот (1001 2) код.

    Тактовый генератор С3-R1-DD1.3 начинает работу. С выхода (вывода 10) DD1.3 импульсы частотой 0,1 Гц поступают на вход «С» (вывод 15) DD3. Частота выходных импульсов генератора зависит от времязадающей цепи С3 R1. Каждый положительный перепад (фронт) на входе «С» (выводе 15) DD3 уменьшает содержимое счётчика DD3 на единицу. При досчёте от десятичного «9» до десятичного «1» на выходах 1, 2, 4, 8 (выводах 6, 11, 14, 2) DD3 устанавливается код 00012 (младший разряд указан справа). Младший разряд этого кода инвертируется элементом DD1.1 и далее весь 4-х разрядный код подаётся на 4 входа логического элемента «5ИЛИ» (на аноды диодов VD4, VD1, VD2, VD3). На пятый вход (на анод VD6) элемента «5ИЛИ» сигнал подаётся с выхода (вывода 10 DD1.3) генератора С3-R1-DD1.3. После спада восьмого тактового (пассивного для счётчика DD3) импульса на входе «С» (выводе 15) DD3, на индикаторе HG1 «Время» продолжает высвечиваться «1», а на всех 5 входах логического элемента «5ИЛИ» (на анодах диодов VD4, VD1, VD2, VD3, VD6) устанавливаются логические нули. Поэтому на выходе инвертора DD1.2 устанавливается лог.1, которая поступает на анод мигающего светодиода HL1 и разрешает работу генератора - прерывателя HL1-R4. С катода HL1 на затвор VT1 начинают поступать импульсы частотой около 2 Гц. В моменты высокого уровня напряжения на затворе VT1, полевой транзистор VT1 открывается и подаёт питание на активный (имеющий встроенный генератор) зуммер BF1. Зуммер издаёт несколько тональных сигналов, дополнительно предупреждающих пользователя о скором выключении осветительного светодиода EL2. Конденсатор фильтра С7 делает работу зуммера BF1 стабильной.

    Рассмотрим работу дешифратора DD4, преобразующего четырёхразрядный двоичный код в семисегментный. Для работы в паре с HG1, имеющим схему включения ОК (объединённые катоды) на вход «S» (вывод 6) DD4 подают лог.0. Четырёхразрядный двоичный код подаётся на входы 1, 2, 4, 8 (выводы 5, 3, 2, 4) DD4, а семисегментный код снимается с выходов a, b, c, d, e, f, g (выводов 9, 10, 11, 12, 13, 15, 14) DD4. Подробнее рассмотрим состояние выходов DD4 при дешифрации входного двоичного кода 00012. При этом уровни лог.1 будут только на выходах «b» (выводе 10) DD4 и «с» (выводе 11) DD4. На остальных выходах DD4 будут установлены логические нули. Поэтому «зажигающее» сегменты напряжение будет присутствовать только на входах «b» и «с» (выводах 6 и 4) индикатора HG1. Светиться также будут только эти («b» и «с») сегменты, обеспечивая изображение десятичной цифры «1» на индикаторе HG1 «Время». Яркость свечения HG1 зависит от сопротивления общего для всех сегментов резистора R11. Также яркость свечения индикатора HG1 зависит и от количества одновременно светящихся сегментов. Однако применённый тип суперъярких индикаторов в широком диапазоне рабочих токов его сегментов, имеет едва отличимую на глаз яркость свечения. Это позволило вместо 7 резисторов (по одному на каждый сегмент) применить в схеме АОТ один общий.

    После 9-го (активного) фронта на счётном входе «С» (выводе 15) DD3, на выходах 1, 2, 4, 8 (выводах 6, 11, 14, 2) DD3 устанавливается код 00002, а на выходе «СО» (выводе 7) DD3 лог.1 сменяется логическим нулём. Этот лог.0 поступает на вход (вывод 13) DD2.4 и RS – триггер DD2.3-DD2.4 сбрасывается в ноль: на выходе (выводе 10) DD2.3 устанавливается лог.0. Поэтому токовый ключ VT2 закрывается. Сопротивление канала сток – исток VT2 стремится к бесконечности и EL2 гаснет, а остальная комплексная нагрузка также обесточивается. АОТ переходит в высокоэкономичный дежурный режим.

    Таким способом осуществляется демонстрационное включение осветительного светодиода EL2 и остальной комплексной нагрузки вне зависимости от: 1) «наличия – отсутствия» сетевого (~ 230 Вольт) напряжения и 2) состояния («включено» / «выключено») бытового включателя освещения.

    Аналогичные включения осветительного светодиода EL2 и остальной комплексной нагрузки будут производиться (как подробно описывалось ранее) при аварии сети ~ 230 Вольт, (если SA1 замкнут!) и при размыкании SA1. Подробнее остановимся на принципе работы ДСТ (датчика сетевого тока), который играет важную роль в определении необходимости включения аварийного освещения. ДСТ включён последовательно с элементами EL1 и SA1 комнатного освещения.

    Если бытовой включатель SA1 замкнуть, то сетевое (~230 В) напряжение проходит через осветительную лампу EL1 и ДСТ. Отрицательные полуволны проходят через обводной выпрямительный диод VD5. Положительные полуволны - через обводные выпрямительные диоды VD8, VD9. Падение напряжения на диоде VD5 не превышает величины 0,7 Вольт. Падение напряжения на диодах VD8, VD9 не превышает величины 1,4 Вольт (0,7 х 2 = 1,4 Вольта). Это пульсирующее напряжение (1,4 Вольта) выпрямляется германиевым диодом VD7 и фильтруется оксидным конденсатором С6 на столько, что переменная составляющая не превышает 5 … 10% от уровня постоянного напряжения +1,4 Вольта. Далее постоянное напряжение +1,4 Вольта поступает на анод (вывод 4) диода оптрона U1. Встроенный в оптрон U1 транзистор открывается, сопротивление перехода коллектор – эмиттер (между выводами 1 и 5 U1) уменьшается и на выходе эмиттерного повторителя (на выводе 5 оптрона U1) нулевое напряжение сменяется напряжением +4,1 Вольта, не менее.

    Это напряжение высокого уровня, пройдя через инверторы DD2.2 и DD2.1, поступает на вход (левую обкладку С4) ФКИ (формирователя коротких импульсов) С4-R3. Инверторы DD2.2 и DD2.1 увеличивают уровень напряжения лог.1 до U GB1 и формируют высокую крутизну фронтов.

    По фронту на выходе (выводе 4) DD2.1 (при замыкании SA1) ФКИ не срабатывает, поэтому на выходе (выводе 10) DD2.3 RS – триггера продолжает присутствовать лог.0. Токовый ключ VT2 закрыт и EL2 не светится.

    По отрицательному перепаду (по спаду) на выходе (выводе 4) DD2.1 (при размыкании SA1) ФКИ срабатывает и на вход (вывод 8) DD2.3 поступает короткий импульс отрицательной полярности. RS - триггер DD2.3-DD2.4 срабатывает, на выходе (выводе 10 DD2.3) устанавливается лог.1 и токовый ключ VT2, открывается. Осветительный светодиод EL2 начинает ярко светиться. Сопротивление резистора R12 определяет яркость свечения EL2. Номинал R12 выбран из расчета, чтобы рабочий ток EL2 не превышал 80 мА.

    Если бытовой включатель SA1 замкнут, но сетевое (~230 В) напряжение аварийно прервано, ток через ДСТ отсутствует. Напряжение положительной полярности на аноде диода VD7 отсутствует и на обкладке «+» конденсатора С6 нулевой потенциал. Диод оптрона (выводы 4 и 2 U1) обесточен. Встроенный в оптрон U1 транзистор закрыт, сопротивление перехода коллектор – эмиттер (между выводами 1 и 5 U1) стремится к бесконечности и на выходе эмиттерного повторителя (на выводе 5 U1) установлен лог.0, задаваемый резистором R9, нижний вывод которого подключён к общему проводу. Это напряжение (низкого уровня), пройдя через инверторы DD2.2 и DD2.1, поступает на вход (левую обкладку С4) ФКИ С4-R3. Конденсатор С4 кратковременно заряжается, то есть ФКИ срабатывает и на вход (вывод 8) DD2.3 поступает короткий импульс отрицательной полярности. RS - триггер DD2.3-DD2.4 срабатывает и на выходе (выводе 10 DD2.3) устанавливается лог.1. Транзистор VT2 открывается и осветительный светодиод EL2 (с комплексной нагрузкой) начинают работу.

    Конденсатор С2 является «антидребезговым» и помогает исключать срабатывания RS-триггера при замыкании SA1, при поставарийном включении сетевого (~230 В) напряжения, а также при сильных индустриальных сетевых помехах.

    Резистор R6, разряжающий конденсатор С6 после снятия сетевого напряжения, как показала практика, может быть исключён. Резистор R8 ограничивает ток через диод оптрона U1 и может быть от 300 Ом до 1,3 кОм. Применение оптрона U1 позволяет безопасно вынимать для зарядки и устанавливать в батарейный отсек аккумуляторные батареи GB1. Кроме того применение оптрона U1 позволяет при настройке АОТ использовать осциллограф. Сопротивление резистора R9 не критично и в принципе может быть от 100 кОм до 5,1 МОм. Максимальному сопротивлению R9 соответствует наибольшая экономичность дежурного режима АОТ. Если изредка требующиеся периодические заряды аккумуляторов покажутся недозволительной тратой пользовательского времени, то в качестве GB1 можно применить обычные пальчиковые элементы питания (AA size 1,5В).

    Настройку АОТ следует вести осторожно, с учётом требований правил ТБ при работе с конструкциями, не имеющими гальванической развязки от сети ~ 230 Вольт! Если возникнет необходимость отыскать ошибки в цифровой части схемы, рекомендуется воспользоваться осциллографом. Как правильно использовать осциллограф при настройке АОТ вы узнаете, если разгадаете ребус (размещён ниже на рисунке 5).

    Дежурный ток АОТ (по цепи питания + 4,8 Вольт) в основном зависит от номинала резистора R9 и после заряда конденсаторов С8 и С9 не превышает долей микроампера (0,000 мА).

    Настройка АОТ.


    Проверяют ток (0,000 мА) дежурного режима АОТ по цепи питания +4,8 Вольта. Неоднократно манипулируют включателем SA1 (или включением – выключением напряжения ~230 Вольт) и убеждаются в отсутствии ложных (при замыканиях SA1) включений RS-триггера и осветительного светодиода EL2 (с остальной комплексной стоковой нагрузкой VT2). При ложных срабатываниях RS-триггера (при замыкании SA1 или при поставарийном включении сетевого напряжения), а также при сильных индустриальных сетевых помехах, увеличивают ёмкость С2. Также может потребоваться уменьшение сопротивления резистора R9 с 5,1 МОм вплоть до 100 кОм.

    Яркость свечения EL2 установлена резистором R12 так, чтобы рабочий ток не превышал номинального 80 мА. Однако субъективно (на глаз) уменьшение яркости свечения EL2 почти не заметно при уменьшении рабочего тока EL2 до 50 … 60 мА.

    Подробнее рассмотрим уточнение рабочего режима EL2 резистором R12. Миллиамперметр, для контроля рабочего тока EL2 включают, например, в разрыв между катодом («минусом») EL2 и верхним выводом резистора R12. Все перепайки выполняются при обесточенной схеме, поэтому отключают питание АОТ, выпаивают резистор R12, а вместо него в схему впаивают последовательно соединённые постоянный (с номиналом на 30 … 60% меньшим) и подстроечный с номиналом 100 … 270 Ом. Затвор VT2 временно отсоединяют от выхода (вывода 10) DD2.3 RS-триггера и припаивают (можно без токоограничительного резистора) к аноду EL2 (к шине «+» питания АОТ). Включают питание тумблером SA2 «Пит.» и вращением движка подстроечного резистора устанавливают необходимую яркость свечения EL2. Затем снова выключают питание АОТ, выпаивают оба резистора и измеряют их суммарное сопротивление тестером в режиме Rx (измерения сопротивления). Резистор берётся ближайшего большего (стандартного 5 … 20 % ряда) номинала и впаивается на место R12. Затвор VT2 припаивается на прежнее место.

    При использовании лампы накаливания EL1 мощностью 25 Ватт и менее, для надёжной работы оптрона U1, возможно потребуется, подобрать сопротивление резистора R8 (300 Ом … 1,3 кОм); увеличить ёмкость С6 или добавить к цепочке диодов VD8-VD9 третий диод. Обычно комплексная нагрузка, включённая в цепь стока VT2, при безошибочном монтаже работает при первом включении. Однако если потребуется изменить частоту тактового генератора или яркости свечения EL2 и HG1, следует временно вынуть из панельки VT2, а в гнёздышки подключения стока и истока панельки временно установить перемычку.

    Частоту тактового генератора в широких пределах устанавливают подбором сопротивления резистора R1* (100 кОм … 5,1 МОм). Яркость свечения EL2 (при необходимости) уточняют R12*. Яркость свечения HG1 можно несколько увеличить, уменьшив сопротивление резистора R11 до 270 Ом (рабочий ток каждого выхода DD4 не должен превышать 2 мА).

    При применении других типов мигающего светодиода HL1 согласовывать рабочие уровни выходного напряжения генератора - прерывателя и входного напряжения транзистора VT1 можно изменением сопротивления R4 (10 кОм … 120 кОм). Однако не все типы мигающих светодиодов в данной схеме включения будут работоспособны.

    В схеме АОТ применены резисторы R1, R2, R4, R5, R7 … R9, R11, R12 ОМЛТ, С2 - 33 и им подобные с разбросом номиналов до ± 20 % c мощностью рассеивания 0,125 Вт; R6 и R10 - c мощностью рассеивания 0,25 Вт. Конденсаторы С3, С6 … C8 - типа К50-35 или зарубежного производства. Причём конденсатор С3 должен иметь малый ток утечки, например, серии CFM фирмы «Maron» или серии ТК фирмы "Jamicon". Остальные конденсаторы - керамические типа КМ, К10-17. Диоды VD1 … VD4, VD6 – кремниевые маломощные типа КД503, КД510, КД521, КД522 с любым буквенным индексом. Диоды VD5, VD8, VD9 КД226 (В, Г, Д, Е) заменяются любыми кремниевыми, рассчитанными на обратное напряжение 400 Вольт и ток не менее 1 Ампера, например, 1N4007 … 1N4007. Диод VD7 Д9Д заменим другими германиевыми (с малым прямым падением напряжения) например, Д9Е … К. Осветительный светодиод EL2 в крайнем случае можно заменить любым суперъярким, например, зелёным OSBG5111A-VW (5 мм., 3 … 3,4 Вольта, 20 мА). Транзисторная оптопара U1 может быть АОТ110, 3ОТ110 (А…Г). Транзистор VT1 КП505А можно заменить, например, КП501А, КП504А и даже мощным типа IRF540. VT2 КП505А можно заменить BS170, IRF540, IRF840 (желательно с возможно меньшим сопротивлением открытого канала исток - сток). Микросхема DD1 К561ТЛ1 имеет зарубежный аналог CD4093А; DD2 К561ЛА7 - CD4011А; DD3 К561ИЕ14 - CD4029А; DD4 К176ИД2 аналогов не имеет. Кроме того, в данной (см. рис.1) схеме включения ИМС DD3 К561ИЕ14 может быть заменена К561ИЕ11 (MC14516A). Индикатор HG1 – повышенной яркости свечения (например, красный) с ОК. Предохранитель FU1 при мощности EL1 до 60 Вт устанавливается на ток 0,5 Ампера, а при мощности EL1 от 75 до 150 Вт - на ток 1 Ампер. SA1 - одноклавишный бытовой выключатель, например, УХЛ4 10 А, ~250 Вольт. Тумблер SA2 - MTS102, SMTS102. Батарея GB1 составлена из 4 аккумуляторов типоразмера AA - size с номинальным рабочим напряжением 1,2 Вольта и желательно максимальной ёмкостью (2850 мА/час).

    Лампа накаливания EL1 имеет рабочее напряжение ~230 Вольт и мощность от 25 до 95 Вт (лампы на большую мощность просто не производятся). Заменить лампу накаливания EL1 без доработки схемы АОТ можно галогенной (например, производства КНР) типа JCDR 220-240 / 50-60 Hz 75W GU5.3 (490 Lm), имеющей белое свечение направленного пучка света (в отличие от желтоватого у ламп накаливания).

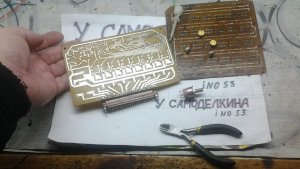

    Печатная плата (далее просто ПП) АОТ3 выполнена из односторонне фольгированного стеклотекстолита размерами 75 х 52 х 2 мм (см. рисунки 2 и 3).




    Диаметр отверстий на ПП под ИМС – 0,7 … 0,9 мм, под остальные радиоэлектронные компоненты – 0,7 … 1 мм, под соединительные проводники - 1…1,2 мм., под крепёжные винты – 2,5 мм. Все резисторы и диоды устанавливаются на ПП вертикально.

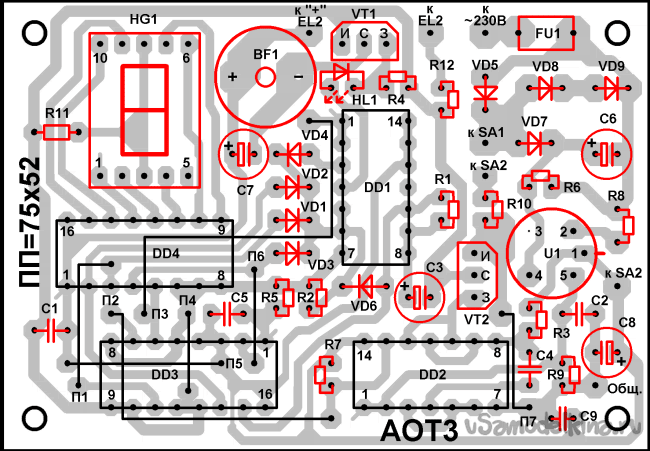

    Перед установкой деталей на печатную плату следует впаять 7 перемычек из одножильного провода в термостойкой изоляции. Полевые транзисторы и микросхемы желательно установить на специальные розетки с шагом между выводами 2,5 мм. (для защиты от “статики”) по окончании пайки всех остальных деталей.

    Плата АОТ устанавливается в прямоугольном пластмассовом корпусе подходящих размеров (например, в мыльнице с наружными размерами 100 х 60 х 30 мм.). Печатная плата АОТ крепится винтами М2,5 или М3 с потайными головками к передней стороне корпуса (к верхней крышке мыльницы). Головки не должны выступать, чтобы не портить внешний вид фальшпанели. Для этого в местах установки винтов сверлятся и зенкуются на глубину, равную высоте потайной головки винта, отверстия. В отверстия «заподлицо» вставляются 4 винта. С обратной стороны крышки на винты надеваются простые и пружинные шайбы, а затем накручиваются гайки. Проводники, соединяющие АОТ с сетью ~230 Вольт, выводятся из корпуса АОТ через боковую или заднюю сторону корпуса.

    Возможные варианты фальшпанелей АОТ в масштабе 1:1 (размер 92 х 52 мм.) для корпуса - мыльницы с указанными выше размерами приводятся на рисунках 4А, 4Б, 4В, 4Г.






    Выбранный рисунок фальшпанели распечатывается на цветном принтере, и приклеивается клеем ПВА поверх потайных головок винтов к верхней крышке мыльницы, зачищенной мелкой шкуркой. После сушки под прессом (с прокладкой из впитывающей влагу бумаги) в течение 24 часов, рисунок защищается от воздействия влаги широкой полоской прозрачного скотча. Затем на закреплённые в крышке мыльницы винты с потайными головками одеваются полые цилиндры высотой 3 … 10 мм., устанавливается плата, надеваются простые и пружинные шайбы и накручиваются гайки.

    Аккумуляторы GB1 располагаются, например, за тонкой стеклотекстолитовой перегородкой у задней стенки корпуса. Также аккумуляторы можно разместить в специально предназначенных контейнерах в дополнительном отсеке. В качестве дополнительного отсека (утолщающего основной корпус) можно использовать верхнюю крышку от другой такой же мыльницы, одев её на меньшую половинку с задней стороны.
    Для получения максимальной громкости звукового сигнала, зуммер BF1 можно перенести с платы и закрепить на передней стенке корпуса (см. 7 отверстий на фальшпанели – на рисунках 4А, 4Б, 4В, 4Г).

    Индикатор HG1 устанавливается на панельку, впаянную в печатную плату, через дополнительные 1 … 2 панельки, вставленные одна в другую, для максимального приближения индикатора HG1 к внутренней стороне крышки мыльницы.

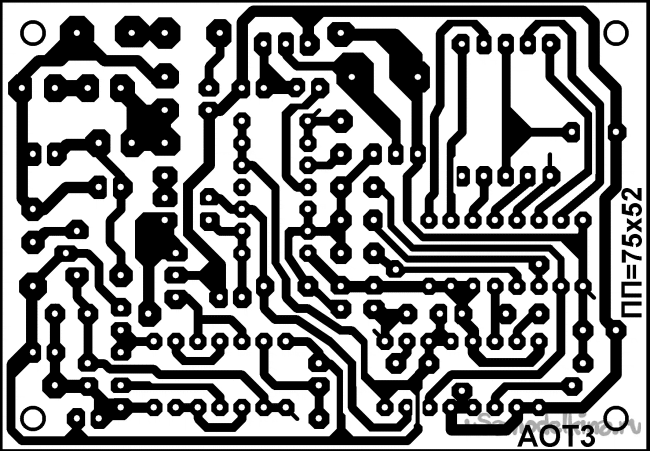

    Рисунок печати – “трассировка печатной платы” (см. рисунок 3) – может быть перенесён на медную фольгу методом термопереноса или переведён при помощи копирки и обведён кислотостойкими перманентными маркерами. Подойдут специальные маркеры для подписывания компьютерных CD и DVD – дисков c диаметром “пера” от 1 мм.

    Уважаемые читатели, получить дополнительную информацию по статье - прочитать важное правило по ТБ Вы сможете, если разгадаете ребус (см. рисунок 5).



    Разгадав ребус, следует посчитать и записать (десятичным числом) сколько букв «О» содержит ребус, а затем (без пробела) записать восьмое слово, содержащееся в ответе к ребусу. Подсказка: восьмое слово состоит из 13 букв. Получившееся число - буквенное сочетание нужно ввести в строку «пароль» файла AOT3_dop. Тогда вы сможете прочитать полные ответы к ребусам, получить 4 варианта рисунка фальшпанели размером 92 х 52 мм., и в качестве бонуса готовый к термопереносу (в масштабе = 1:1) отражённый рисунок трассировки печатной платы.

    Архив бонусного файла “AOT3_dop” (174 кБ) можно скачать здесь.
    aot3_dop.rar [173,29 Kb] (скачиваний: 2)


    Помощь для разгадывания ребуса Вы можете найти, скачав архив файла «AOT3_rebus1» 369 КБ:
    aot3_rebus1.rar [368,17 Kb] (скачиваний: 1)


    Желающие скачать статью АОТ3 в MS Word, жмите сюда:
    aot3_gum_usam.rar [362,9 Kb] (скачиваний: 3)
