    Газовый горн из трубы


    Всем здравствуйте
    В сегодняшней статье я хочу рассказать про изготовление горна как всегда из подручных материалов проще говоря из хлама. Так как у друга нет постоянного места для ковки он постоянно будет носить оборудование с места на место и поэтому изготовление горна с кирпича сразу отпало потому что он тяжелый да и кирпич огнеупорный не дешевый, а металла валом. В сети очень много вариантов и видов горна такого типа. Самый простой - это взять два куска трубы разного сечения например 300 мм и 110 и залить каким либо раствором, а видов раствора много кто-то говорит просто гипс кто-то шамотную глину, но это же ничего нет только два куска трубы и все. Пошел я к своим друзьям и нашел метра три асбеста решил применить его, так как ничего больше не нашел да и на халяву все таки. В общем поискал в сети и нашел пару горнов с асбестом внутри только не понял, как крепить его чтобы он внутри держал форму ну да ладно все походу дела решим и так взял все что есть до кучи и приступил к изготовлению горна.

    Понадобится материал
    1. Кусок трубы 300 мм длиной 50 см
    2. Кусок сан трубы 110 мм 50 см
    3. Лист железа
    4. 8 кусков арматуры
    5. Кусок трубы 40 мм 10 см

    Понадобится инструмент
    1. Дрель
    2. Болгарка
    3. Ножницы по металлу
    4. Сварка
    5. Молоток

    Приступаю к работе


    Трубу наружную необязательно брать толстостенную так как она не будет нагреваться сильно. В моем случае это 2 мм вполне хватит, а для формировки внутреннего пространства я взял пластик так как она нужна просто для формовки асбеста. Наружную трубу я отрезал 50 см длиной и у меня возник вопрос как сделать так, чтобы асбест держал форму. Долго не думал и придумал. Для того чтобы заглушить второй конец трубы вырезал круг чуть больше диаметра трубы согнул края и прикрутил на саморезы. Хотя можно было и не глушить чтобы можно было нагревать длинные заготовки, но друг сказал что кует только коротыши хотя ничего страшного если нужно можно убрать заглушку.

    Пришло время к вредной работе с асбестом. Не забываю про технику безопасности, надеваю респиратор перчатки и очки. В моем случае асбест толщиной 10 мм шириной 70 см плотный. Для удержания формы я расстелил асбест на поверхность нашел килограмм гипса, развел все водой и намазал все слоем 5 мм равномерно затем сверху каждые 20 см положил проволоку 3 мм далее на край асбеста положил трубу 110 мм и потихоньку начал плотно скручивать. После того как получился рулон нужного диаметра засунул все в трубу 300 мм там оставил зазор примерно 5 мм и залил все жидким гипсом.

    Так труба пролежала дня 2 и я потихоньку вытащил трубу 110 мм и дал еще пару часов посохнуть. После высыхания асбест плотно сидит не разваливается да и по весу килограмм 7 получился. Забыл сказать когда, вытащил трубу, нарезал 10 кругов 110 мм асбеста так же намазал все гипсом и потихоньку затрамбовал в отверстие примерно толщина получилась 11 см. Вот и все осталась малость.





    Для крепежа самой горелки я подобрал кусок трубы 40 мм длиной 10 см заострил один край. Просверлил сверлом отверстие под эту трубу, но с запасом по 5 мм тепловой зазор. И немного надавливая прорезал отверстие в асбесте за одно увидел что не полностью подсох гипс ну это не страшно при первом запуске все высохнет до конца. Чтобы труба держалась на месте и не гуляла наварить кусочки арматуры изнутри засунул трубу на свое место и приварил еще арматуру снаружи, а так же для крепления самой горелки приварил кусочек металла с нарезанной резьбой под болт м8 там где оставил зазор по краям затрамбовал кусочки асбеста для герметичности.

    Ну вот и все примерил горелку все подошло отлично. Только кольцевой пламя уравнитель немного плотно проходит, но нестрашно особо. Не стал зажигать пробовать, побоялся что может лопнуть гипс положил горн на весеннее солнце греться заодно сушиться. Ну вот и все собрал остаться только какую-нибудь подставку на длинных ножках сделать так же хочу еще сделать подставку чтобы можно было ставить горн вертикально. Ладно у друга спрошу как ему будет удобно.







    В общем спросил я друга о том какую ему подставку делать и с какими функциями, а друг сказал пофиг какую особо не мудри я все равно на верстак на улице ставлю сантиметров двадцать высот хватит. Ну да ладно подумал я и пошел в свою кузню. Нашел четыре куска арматуры 10 мм отпилил по 20 см на ножки и два куска 40 см на продольную. Для удержания самого горна решил просто согнуть арматуру по кругу и приварить к ним ножки 20 см как было заказано, так и сделал. Ширина между ножек поперек 40 см все приварил, примерял все нормально сидит. Гипс уже подсох решил пробный запуск.

    Сначала горелка горит нормально только засунешь ее в горн она тухнет долго думал и решил поискать в сети. Проблема была в том что если в горне есть труба то с сопла нужно снимать стабилизатор, а я не снимал и поэтому он тухнет. Снял стабилизатор и все работало, но не долго баллон еще на испытаниях горелки кончился жаль на всю мощность не проверил, но все горит и греет как надо. Для задвижки не стал мудрить друг сам разберется. Хотя для себя все же сделал бы функциональней ну ладно не себе же.

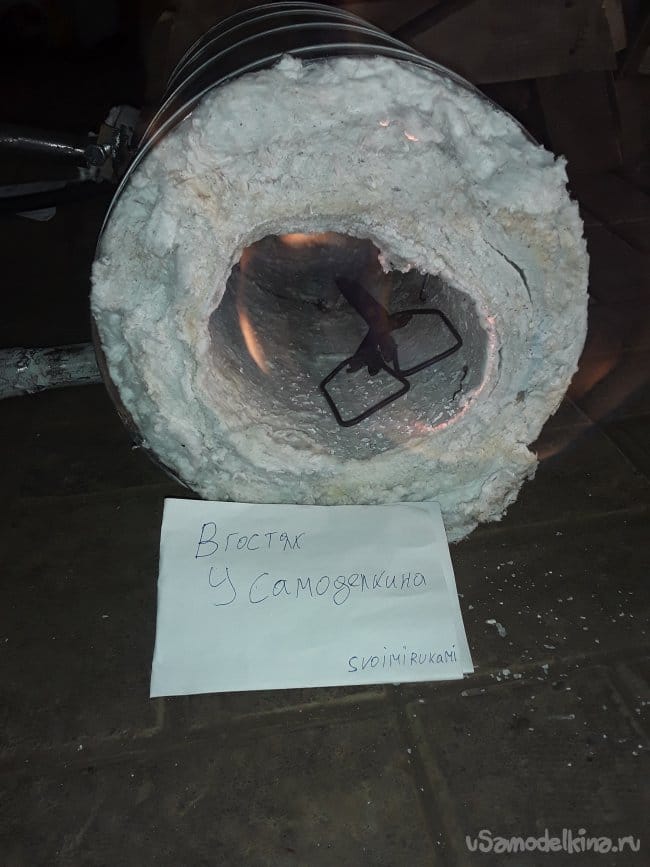

    Ну вот и все друзья газовый горн готов для отправки в беспощадные руки моего друга. Все проверил все работает грет хорошо главное, что горн получился легким мобильным и без наворотов. Позвонил другу он, приехал забрал горн с горелкой я ему провел инструктаж как этим всем пользоваться. На следующий день он мне позвонил и попросил показать как зажигать и тушить, а то он боится. Пришлось ехать как раз он купил новый полный баллон проверим все на максимум. Испытания прошли отлично греет капец как горячее сам горн снаружи не греется вообще. Металл нагревать отлично только пришлось немного загнуть края асбеста чтобы было немного сопротивление, а так все отлично друг доволен, а самое главное, что сегодня у меня появился ящик пива ну я же друг и поделился с другом.

    Все спасибо за ваше внимание и до скорых Самоделок Друзья!!!
