    Горелка для горна


    Всем Здравствуйте!!! Совсем недавно делал себе мини газовую горелку для закалки металла и друг увидел и тоже захотел себе такую, но только еще с горном в придачу. Уговорился я за ящик пива долго не думал и решил собрать ему горелку инжекционную он попросил чтобы все было мобильным так как у него нет кузни и кует он в гараже. После сборки прошлой горелки у меня остался опыт и чертеж с размерами. Эта горелка уже намного больше и мощнее прошлой даже боюсь немного тестировать ее. Ну да ладно до этого еще очень далеко. Собирать я начал горелку спонтанно на работе как раз время свободное появилась да и возможностей тут больше чем дома. В сети еще раз поискал информацию, посмотрел видео примерно, определился с размерами и формой у сварщиков пошел и одолжил баллон пропана со шлангом и редуктором для проверки. И так приступаю к работе хватит болтать.

    Понадобится материал

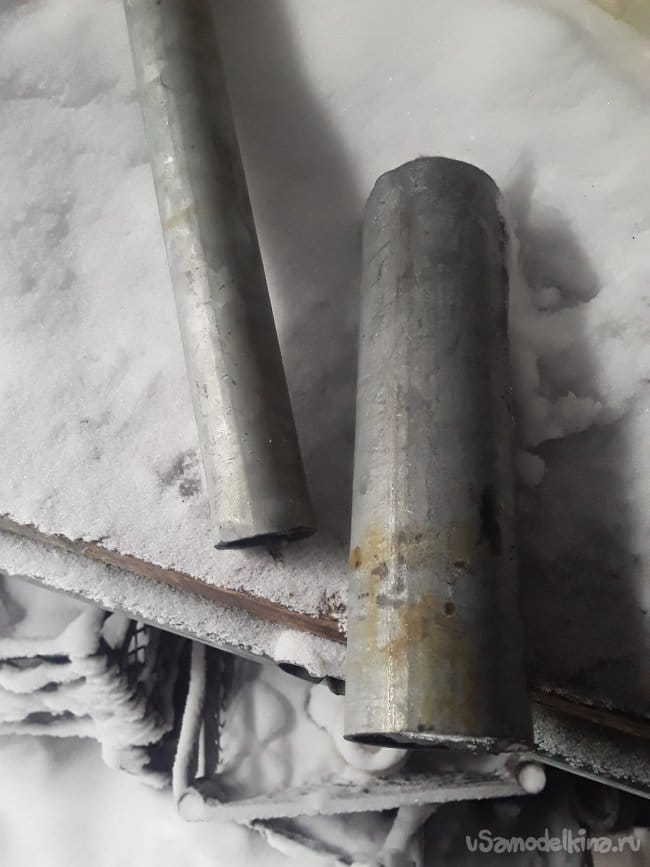

    1. Кусок трубы 40 мм 20см
    2. Кусок трубы 25мм 10см
    3. Жиклер 0.8 мм
    4. Болт м10
    5. Шайба 40мм
    6. Пластина 2 см шириной, 20 см

    Необходимый Инструмент
    1. Дрель
    2. Болгарка
    3. Сварочный аппарат
    4. Тиски
    5. Молоток
    6. Сверла

    Приступаю к сборке

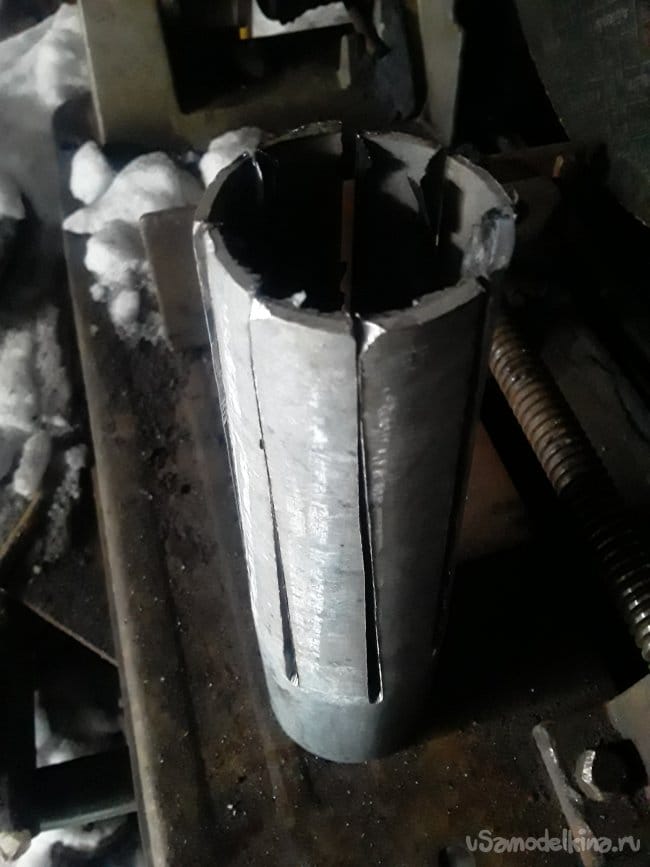

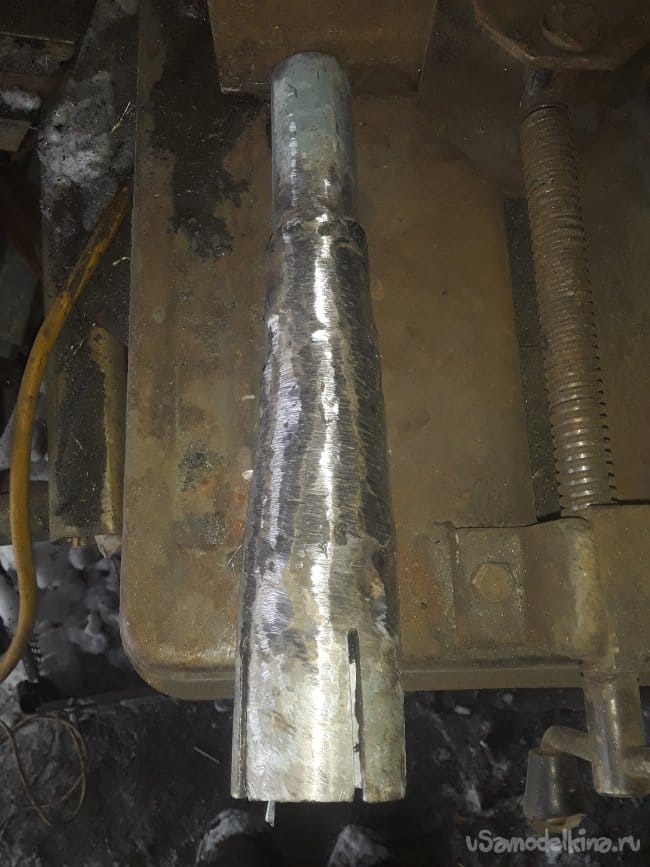

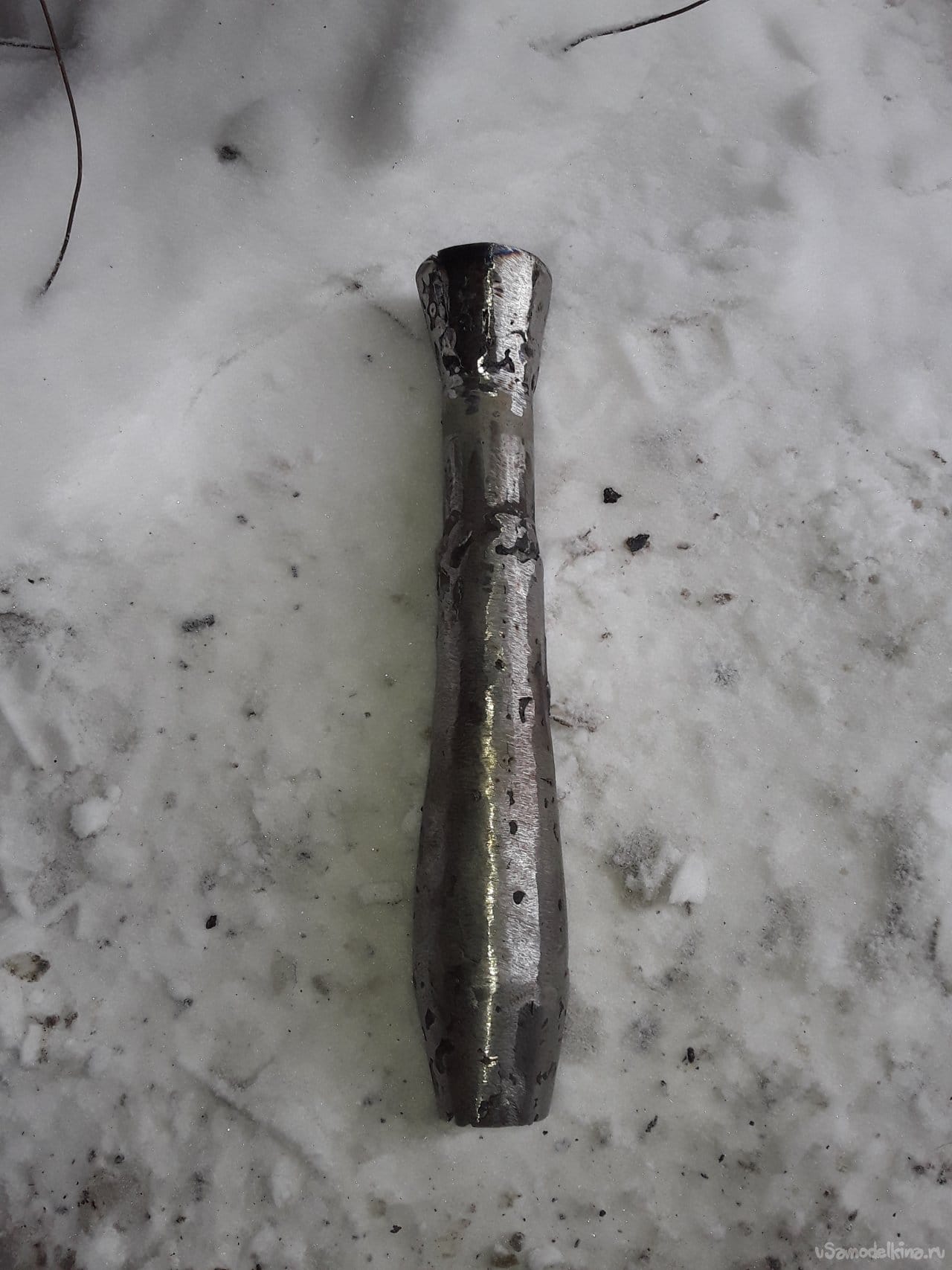

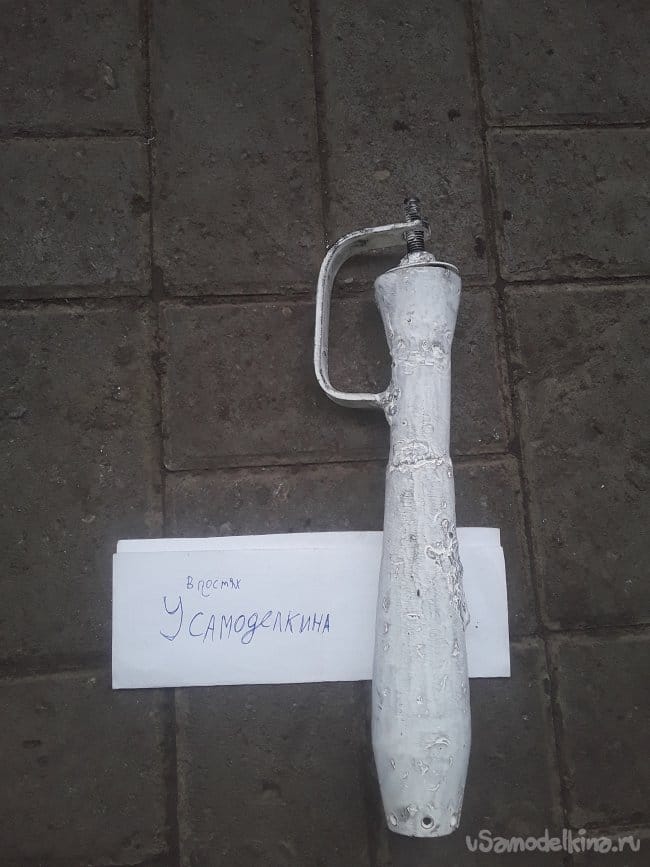

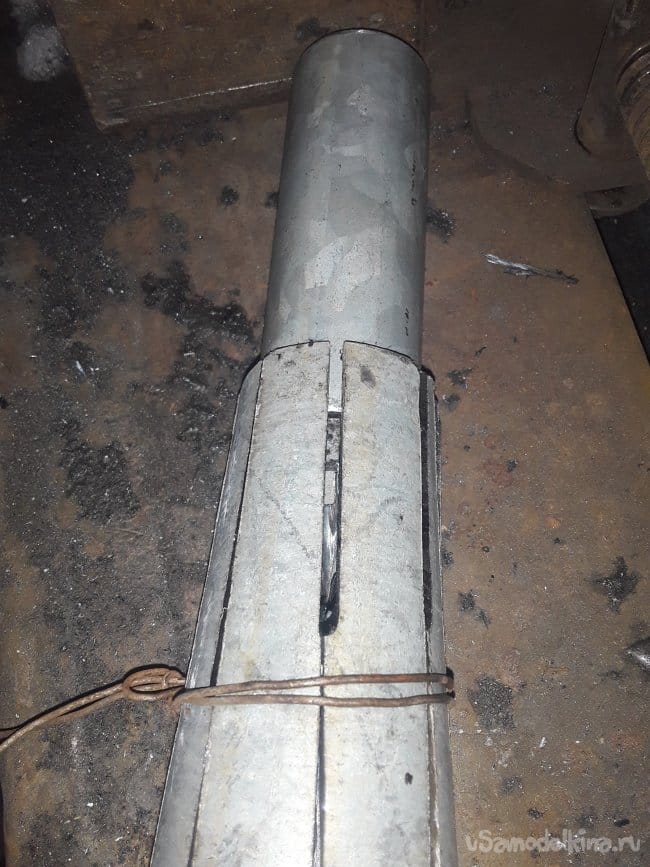

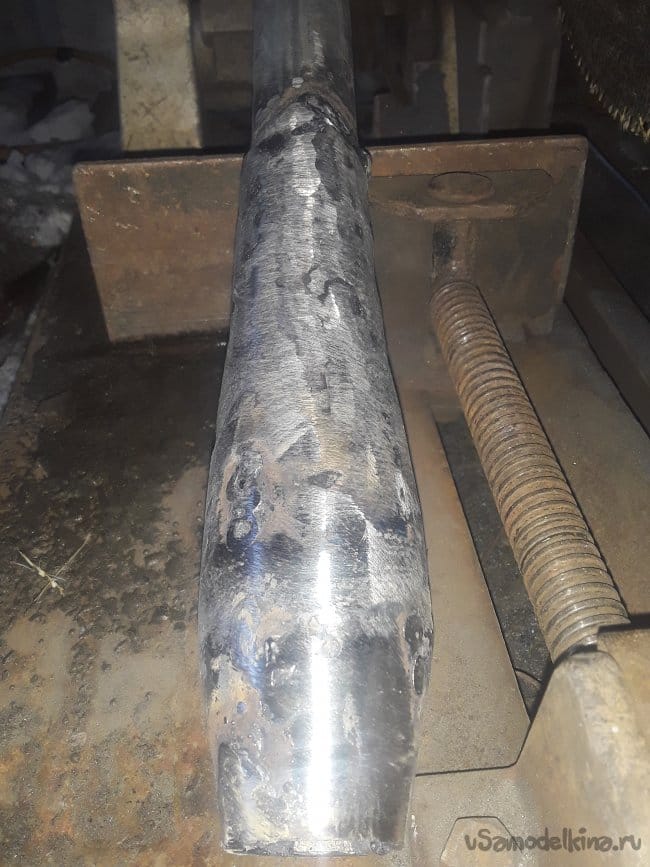

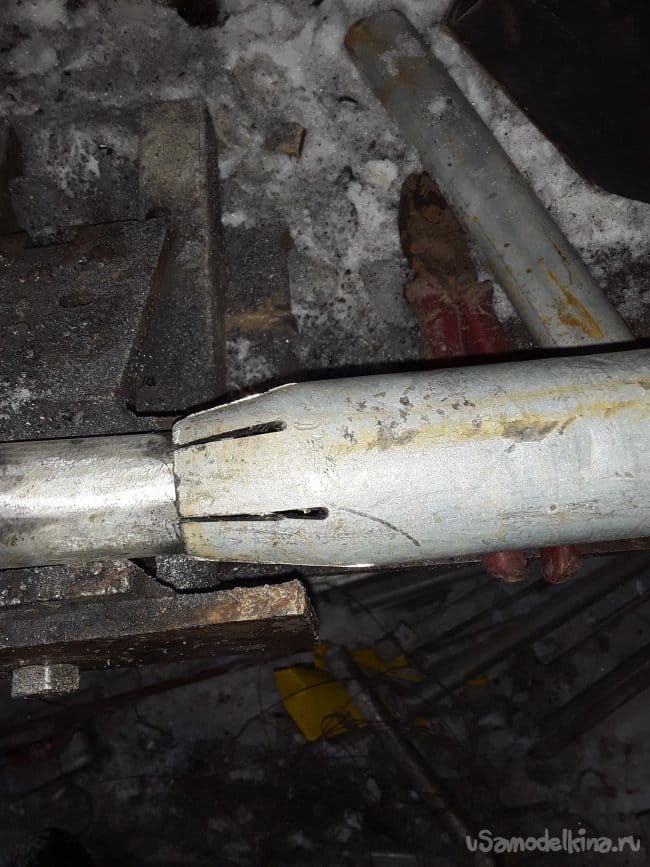

    Для основной части горелки взял кусок трубы 40 мм и толщенной 2 мм. Для формирования сужающийся части прорезаю продольные полосы толстым диском оставляя с краю 4 см для формирования сопла. После прорезов аккуратно подбиваю молотком до того как края не встретятся. Для дальнейшего удобства при работе стягиваю все проволокой и еще раз делаю пропилы 3см от края и стягиваю еще раз проволокой так пока не будет заходить плотно 25 мм труба. После всех подгонок провариваю все швы там где прорезал и привариваю 25 мм трубу и отрезаю оставив 10 см кусок. После проварки всех швов приступаю к формированию сопла отступаю от начала прорезей сантиметр, и прорезаю до края толстым диском подбиваю все молотком так, чтобы на выходе внутренний диаметр был 28 мм и так же провариваю все электро сваркой ну вот и все тело горелки готово шлифую все швы болгаркой. Очень много матов выслушал я от себя самого типа какой я "хороший сварщик"" в общем сварка это не моё с горем пополам не раз еще подваривал отверстия, шлифовал и довел до почти хорошего вида.

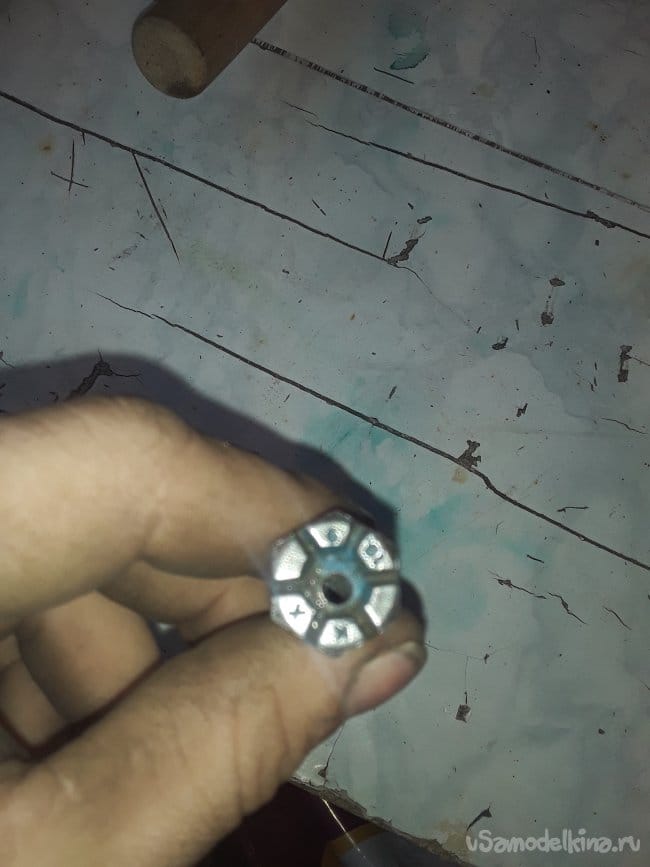

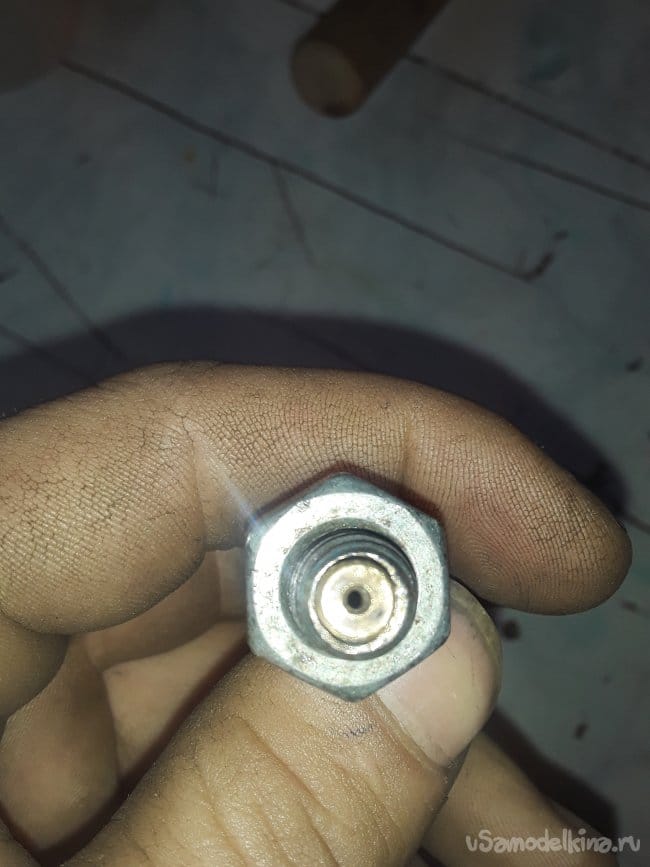

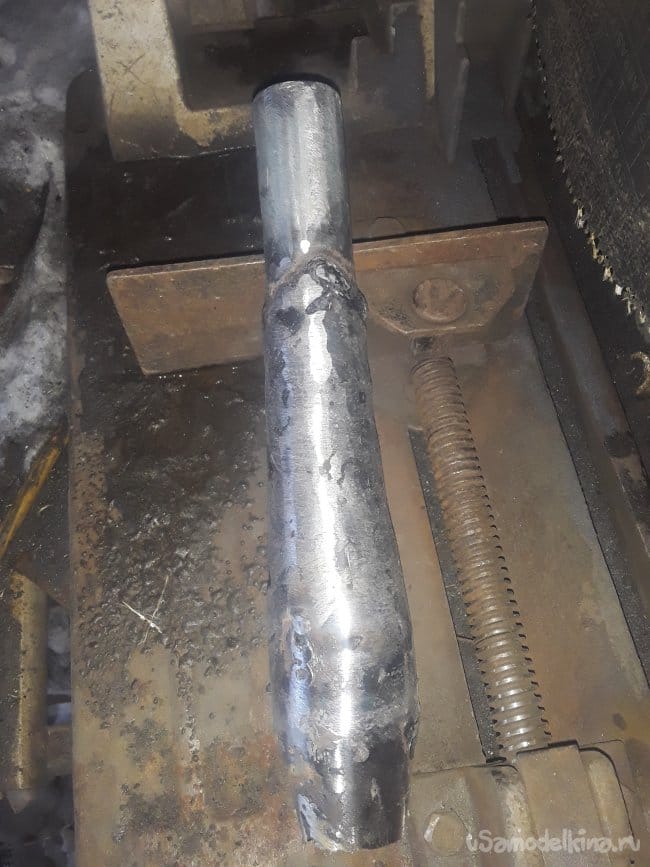

    Для формирования не знаю как правильно называется расширение там где воздух заходит. Для расширения взял кусок трубы 40 мм 5 см длиной и распилил вдоль по 4 см от края подогнал под трубу 25 мм, и приварил сваркой, отрезал оставив 4 см, и проворил все прорези сваркой. Отшлифовал все швы и приступил к особо важной работе с газоотдачей. Для удержания болта с жиклёрам согнул с полосы нужной формы ушко просверлил под болт отверстие и приварил к корпусу горелки. Для системы впрыска взял болт м10, просверлил сквозное отверстие на 3 мм, а там где будет жиклер на 4 мм глубиной равной длине жиклера и забил его туда пропаяв припоем к болту. Срезал голову болта для регулировки подачи воздуха применяют шайбу для того чтобы шайба ходила по резьбе привариваю гайку. Вот и все на ушко тоже приварил гайку чтобы можно было регулировать положение жиклера. Все собираю на свои места шланг крепится на остаток болта м10

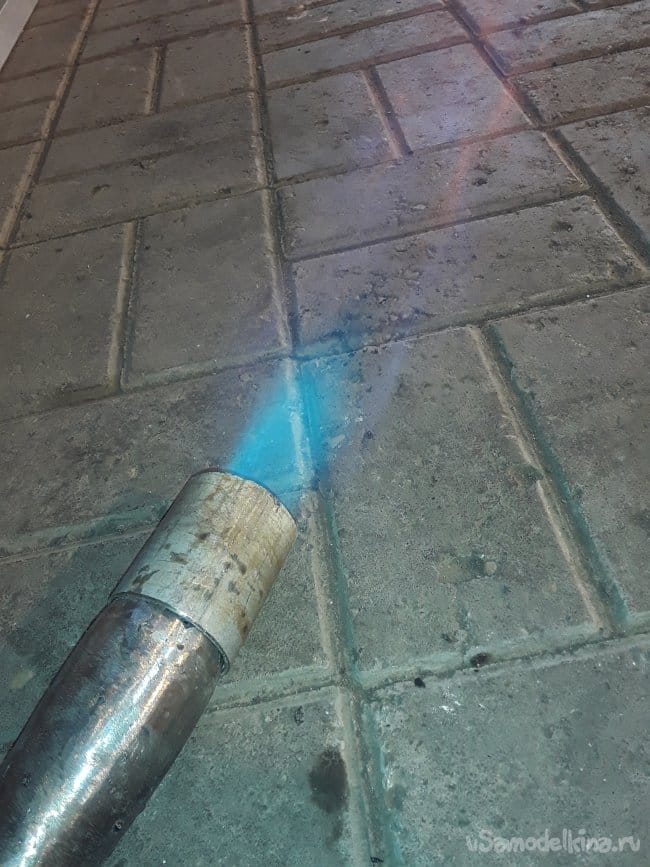

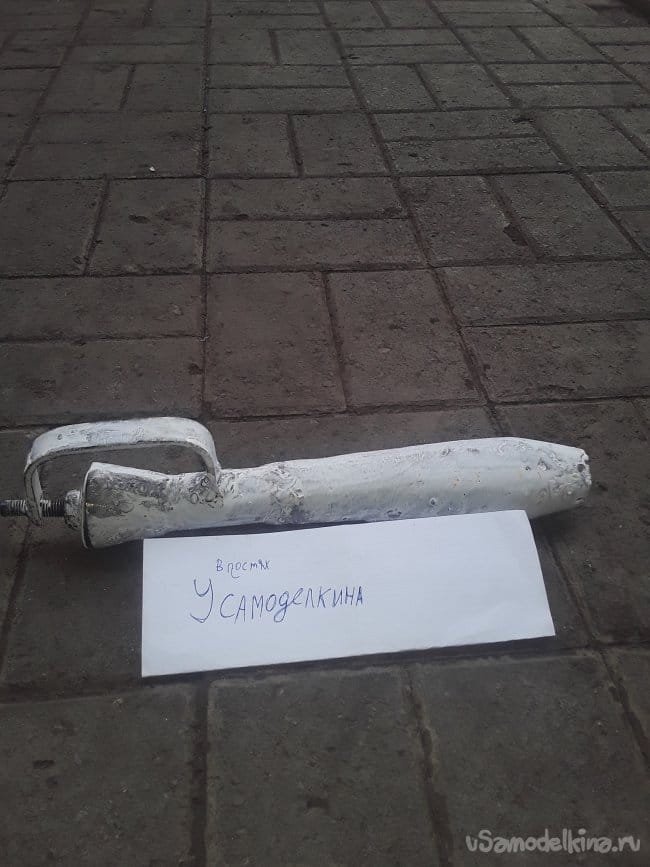

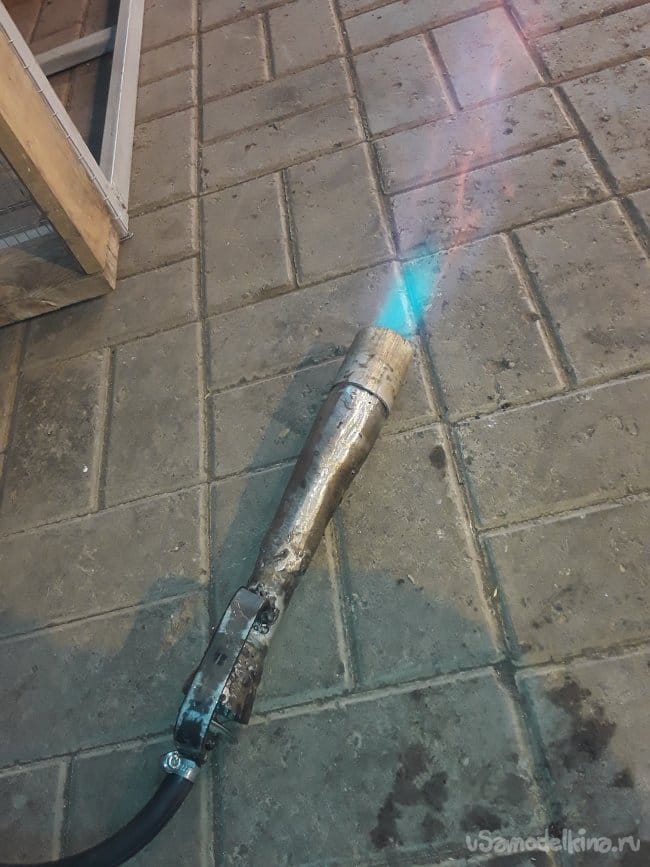

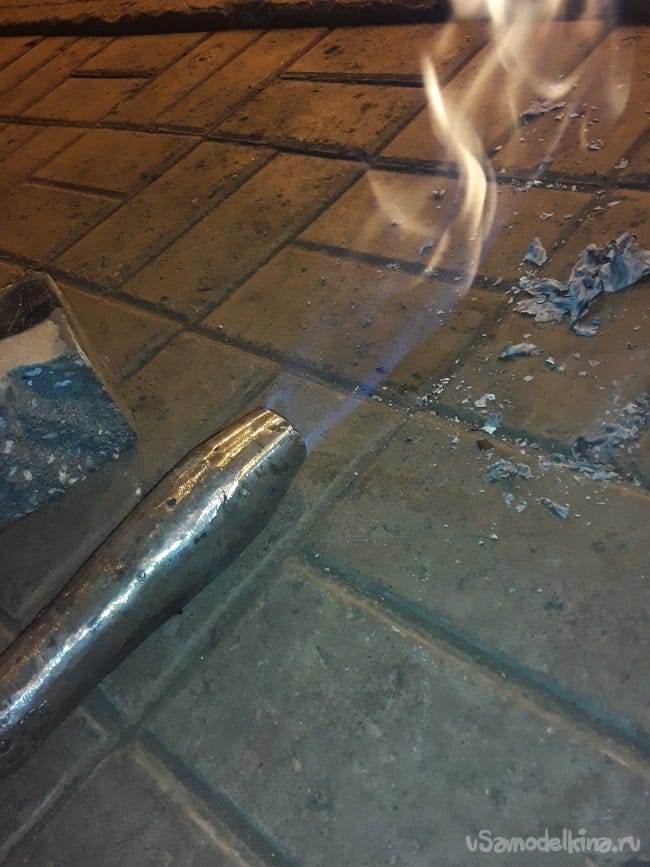

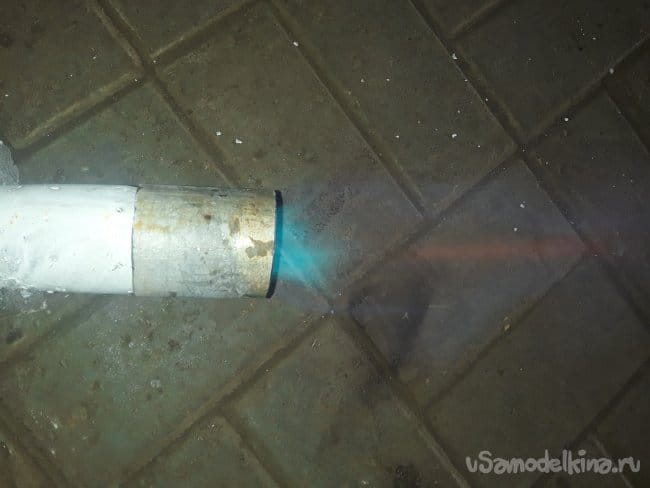

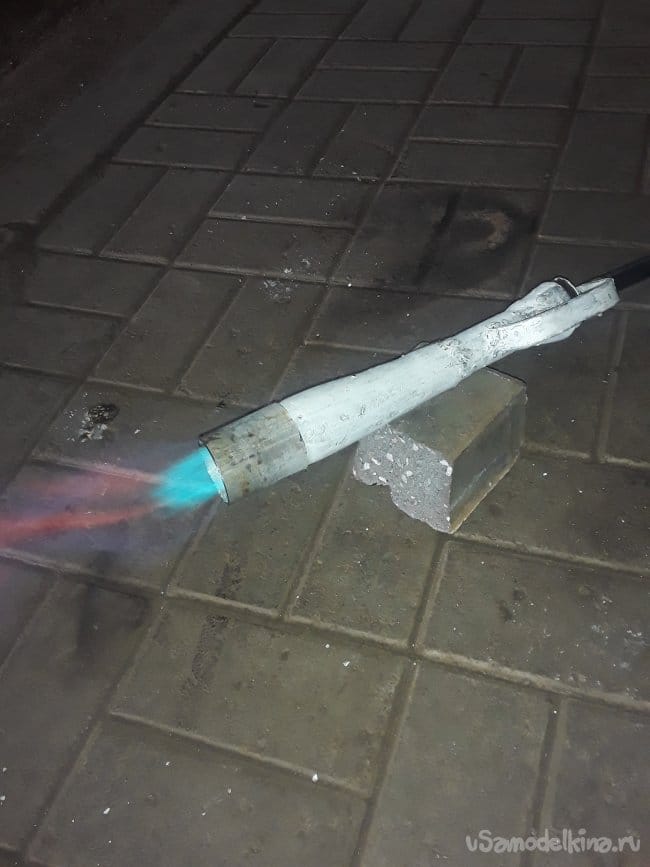

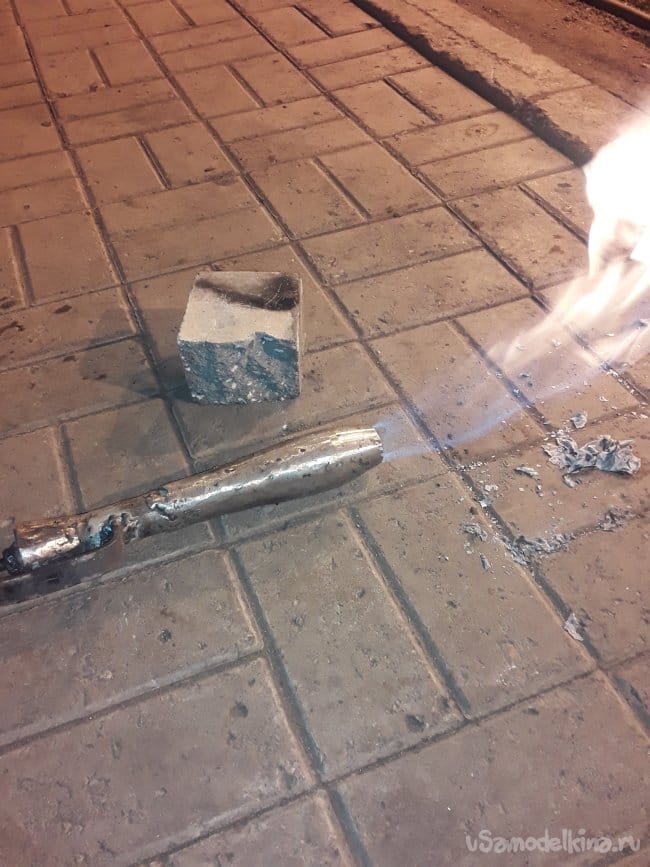

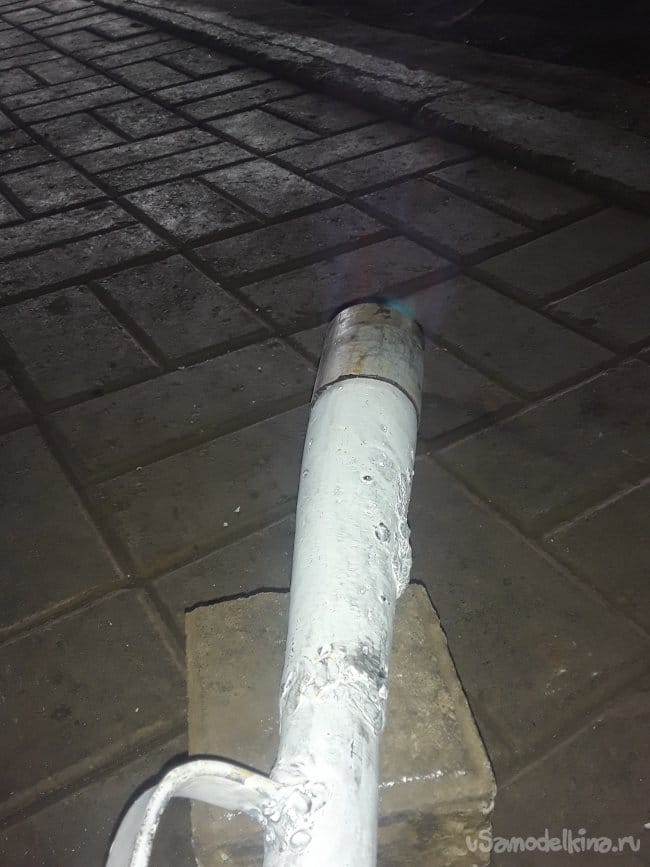

    Вот и все горелка готова приступаю к тестированию. Во время тестирования горелка на минимум открытым воздухе и газе горит стабильно, но стоит только добавить газа или воздуха пламя срывает, и горелка тухнет. В таких случаях советуют делать на окончание сопла прицел или одевать трубку равную внешнему диаметру горелки, но эти два варианта мне никак не помогли. Потом я нашел в сети информацию о том что нужно приварить кусочек трубы 5мм длинной равной диаметру окончания сопла, но и это не помогло. Долго искал и нашел очень интересное видео о том что нужно делать чтобы пламя не срывало на видео мастер сделал шесть отверстий отступив от края сопла 4 мм диаметром 4 мм сверлом одел на сопло кусок трубы так, чтобы просверленные отверстия не закрывались этот способ он назвал кольцевой стабилизатор пламени. Я все повторил и был удивлен, что такая мелочь, а работает. Горелка стала стабильно работать, как на маленьком, так и на повышенном давлении воздуха и газа в общем на радостях спалил весь баллон газа чтобы убедиться что друг сможет работать с горелкой без проблем. Самое главное я сначала просверлил отверстие 2 мм и газ начал просто гореть в самой горелке после чего я просверлил отверстие 4 мм и все заработало как надо. Ну вот и все друзья на сегодня я все что мог, рассказал теперь пойду делать горн как всегда из того что было обязательно поделюсь с вами.
