    Закладка карбонового фюзеляжа планера класса F5J


    Близится лето, нужно делать самолеты. Поскольку зима уже практически завершилась и можно наконец выбросить елку.

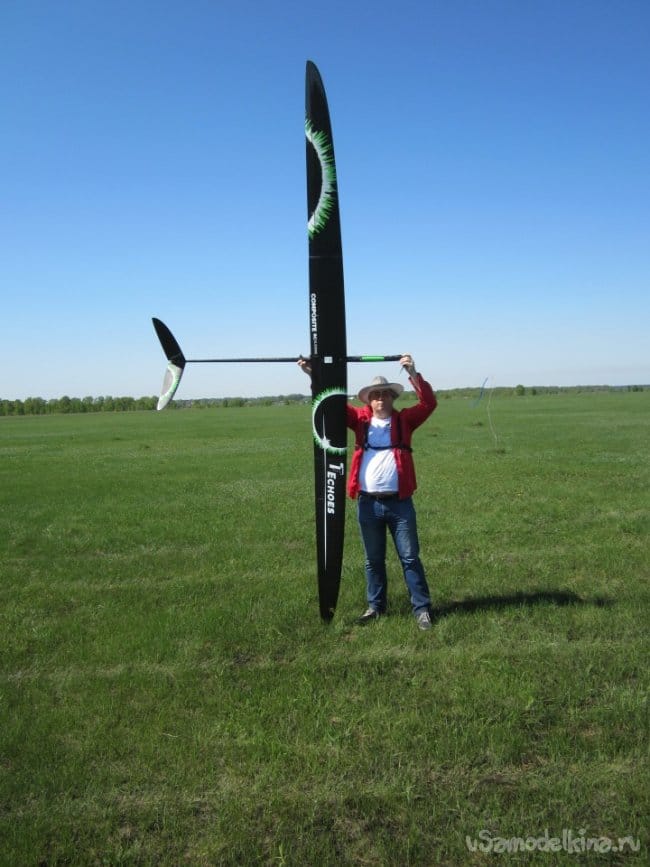

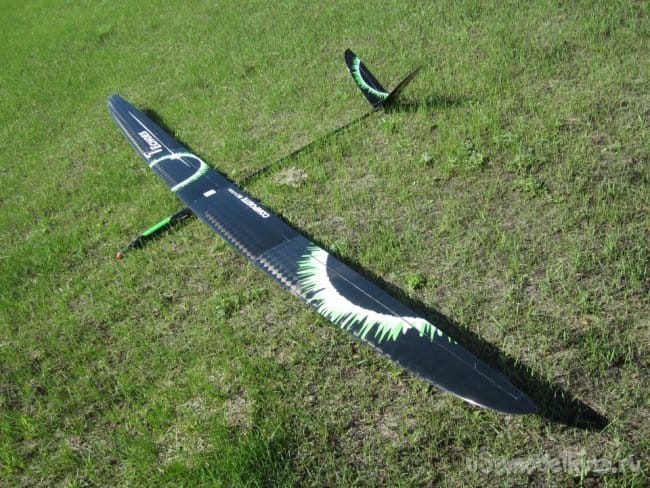

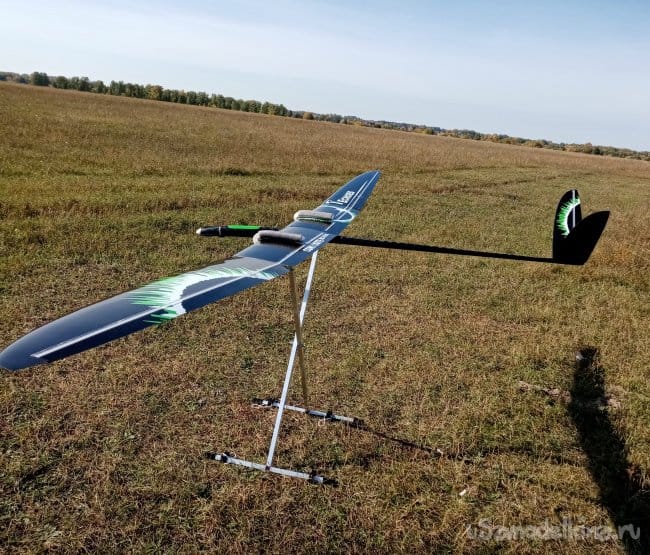

    Последние годы плотно подсел на планера. Уже пробовал свои силы в соревнованиях, пока доставались только утешительные призы за последнее место. Планер и весьма неплохой у меня уже есть. Но хочется большего. Например такой размерчик.



    С товарищем по борьбе начинаем изготовление нового супер лайнера. Но не по стандартному сценарию. С закладки карбонового фюзеляжа. Обычно начинают с крыла.

    Матрицу в суровые зимние вечера заложил Виктор у себя в домашней мастерской.
    Изготовление фюзеляжа по раздувочному методу.

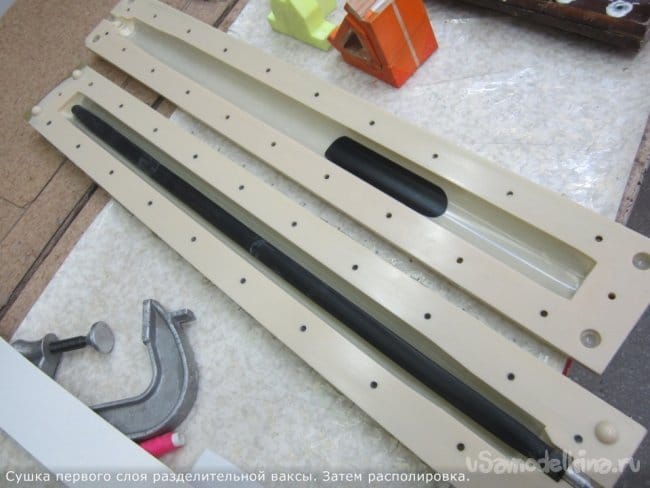

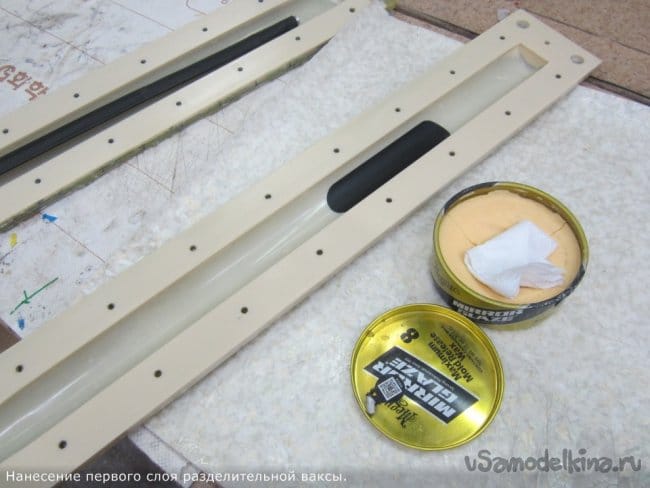

    Первое движение укрепляем в форме шаблон крышки в приборный отсек фюзеляжа. Затем начинаем натирать форму разделительной мастикой.

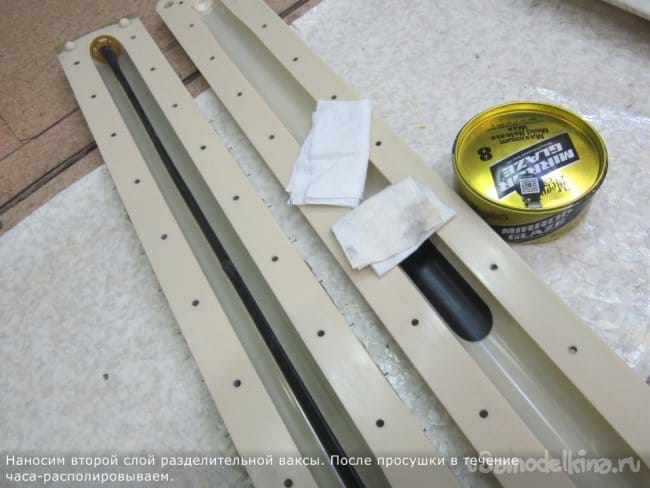

    Её наносим салфетками, ждем когда подсохнет и располировываем. Следующий слой. Заодно и раздувочный мешок из велосипедной камеры тоже мастикой не жалея. Лучше перебдеть. Иначе он прилипнет к корке изнутри, приятного мало.

    Наносим несколько слоев с полной просушкой. Располировываем окончательно.

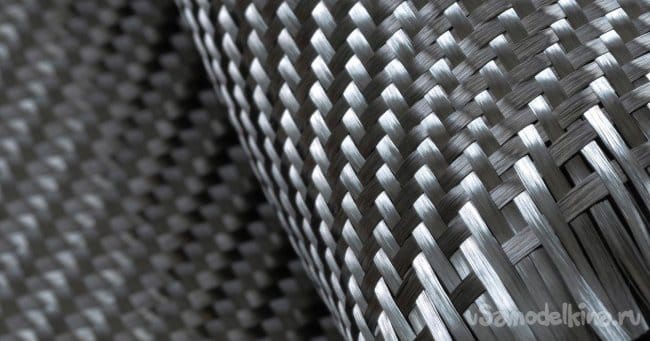

    Теперь нужен раскрой карбоновой ткани. Из плотной бумаги вырезаю шаблон в точный размер. Ткань размечаем с небольшим запасом на подгиб.

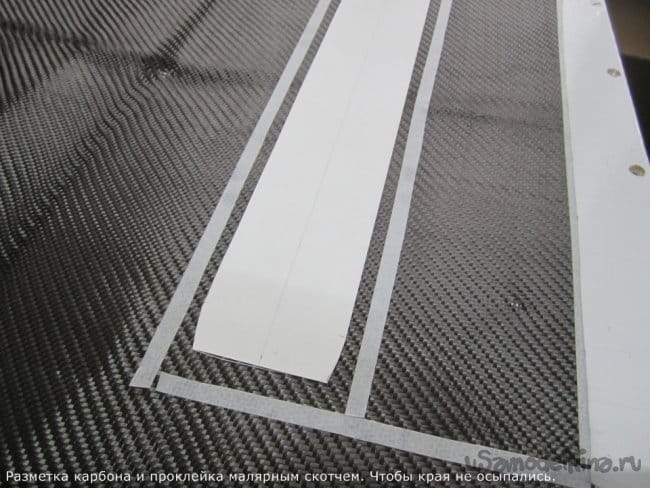

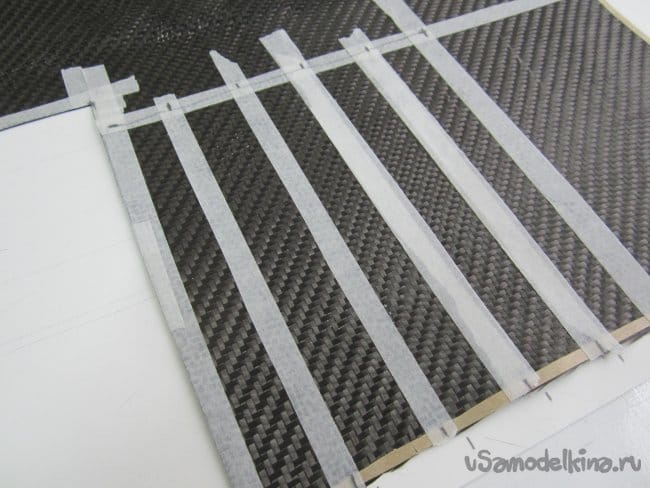

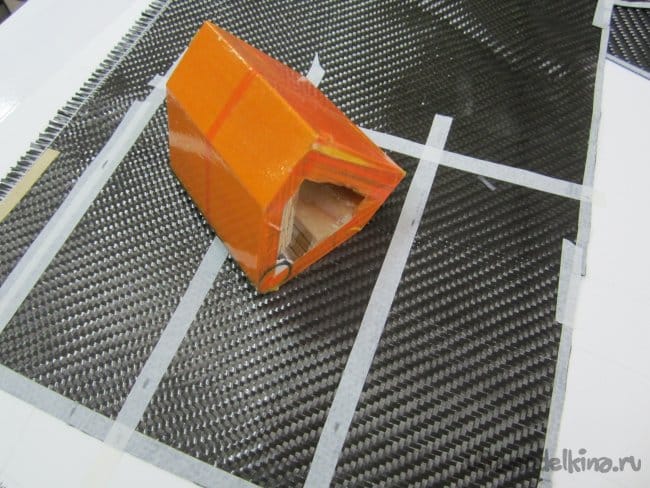

    По разметке проклеиваем торцы тонкими полосками малярного скотча. Иначе начнут осыпаться и расползаться края заготовок.

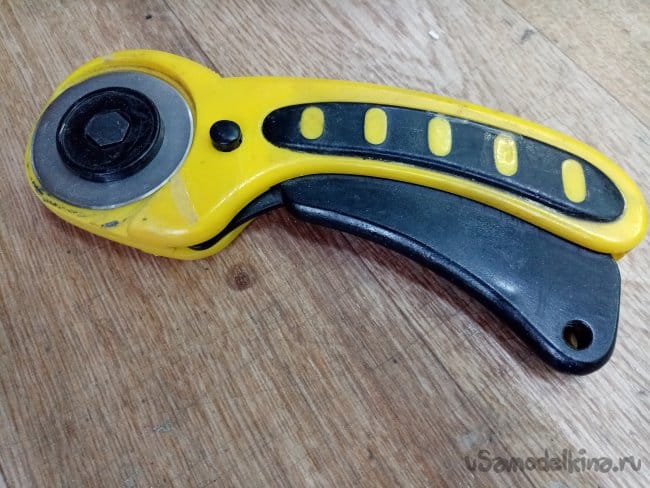

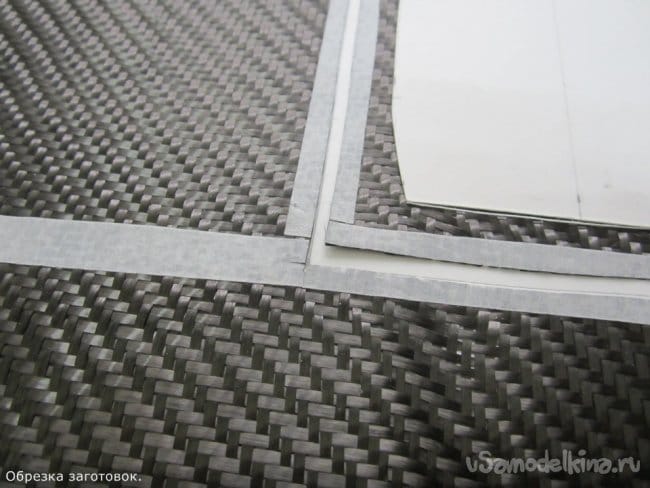

    Режем прямо по скотчу роликовым ножом на жестком картоне в качестве подложки.

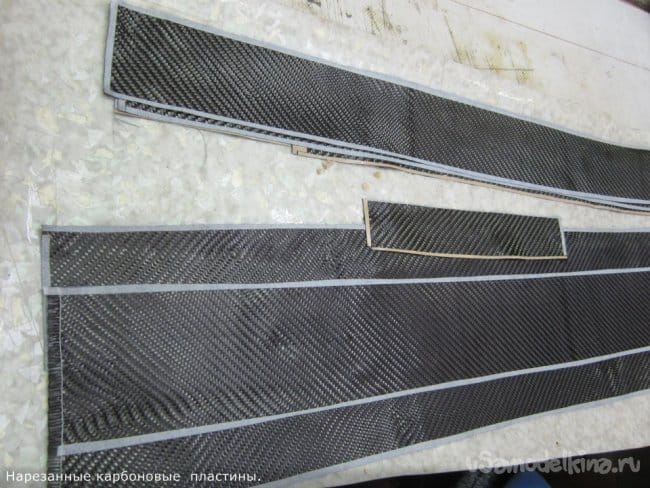

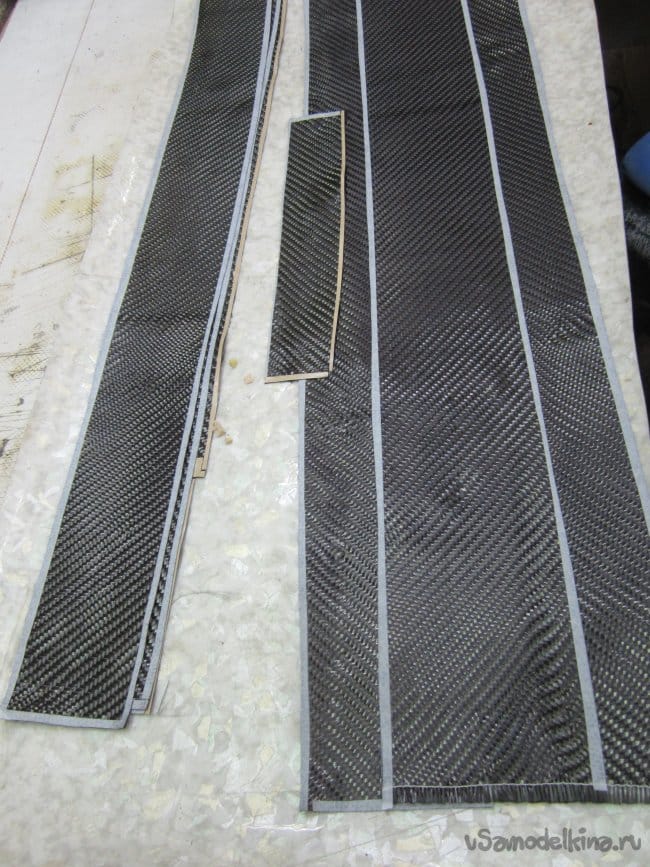

    Готовы заготовки и полностью на трубу фюзеляжа и на усиление в районе установки крыла.

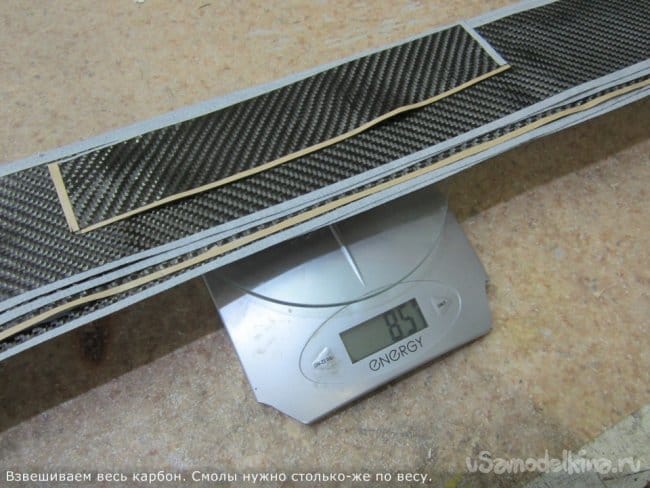

    Завешиваем все заготовки карбона. При разведении смолы должно быть такое-же количество по весу.

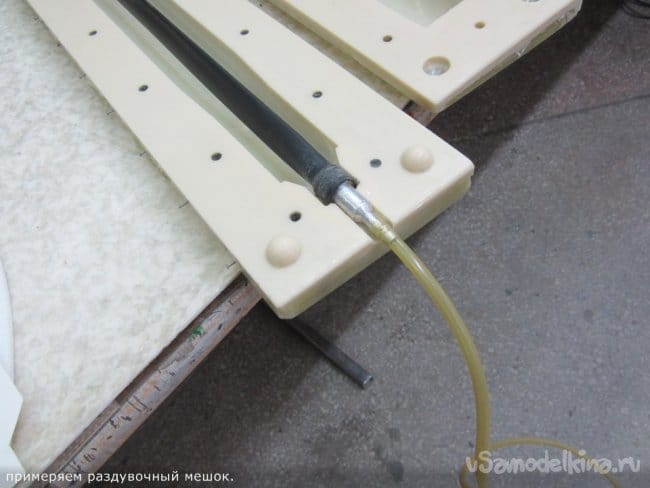

    Еще раз все проверяем, как ложится раздувочный мешок, как устанавливается моторама.

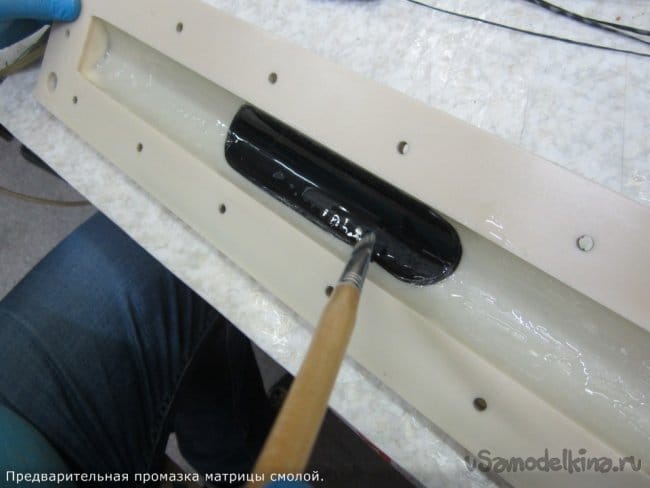

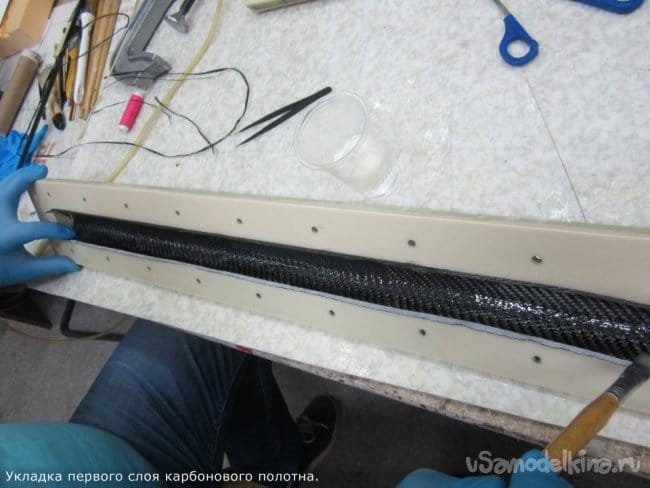

    Смолу разводим в обыкновенных разовых стаканчиках. Разливаем в два и наносим первый слой смолы на форму в две руки. Виктор возюкает одну половинку формы я вторую.

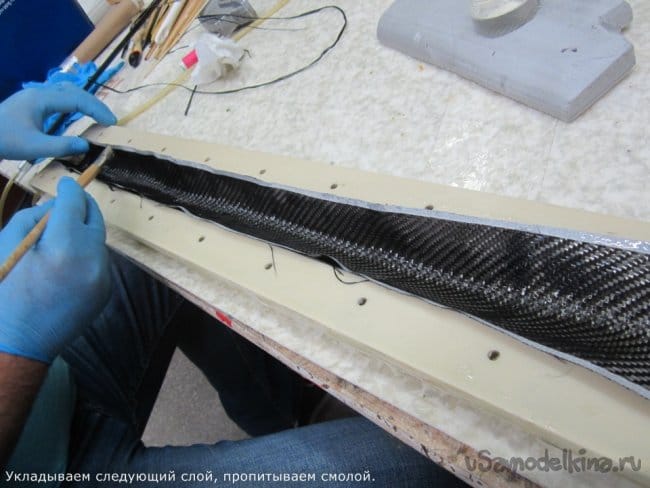

    Слой смолы, затем заготовка карбона еще смола и карбон, набираем нужное количество слоев и затем укладываем усиления. Тщательно прижимаем слои карбона не допуская воздушных прослоек.

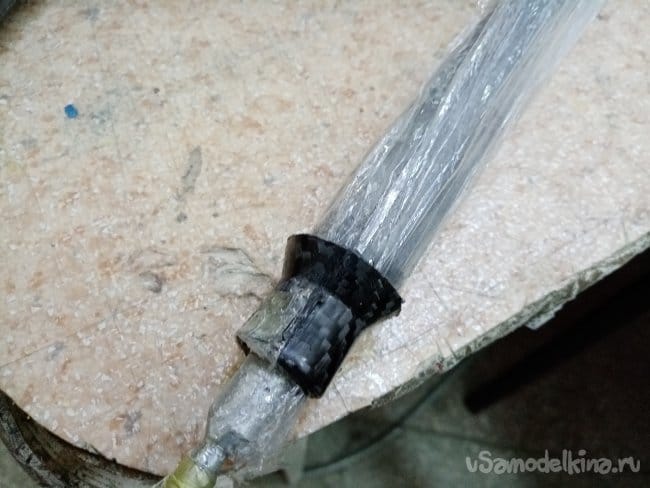

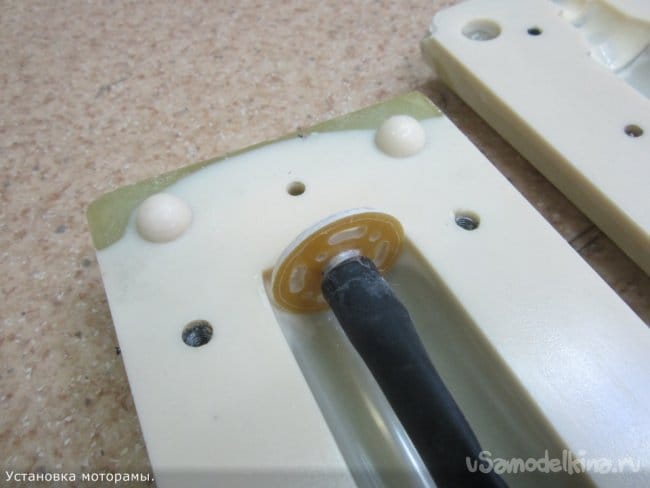

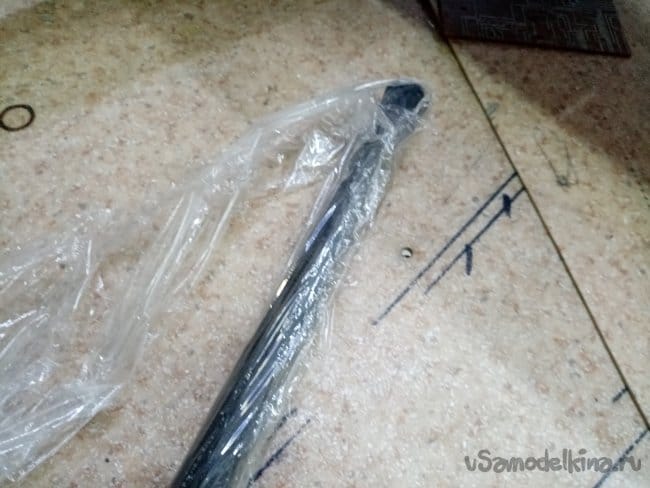

    Раздувочный мешок оборачиваем пленкой слегка с запасом и немного наносим поверху силиконовой смазки. Устанавливаем мотораму, закрепляем мешок в нужное положение.

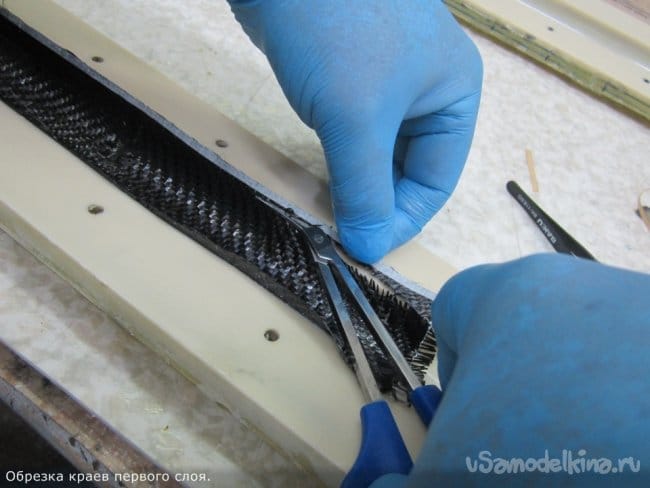

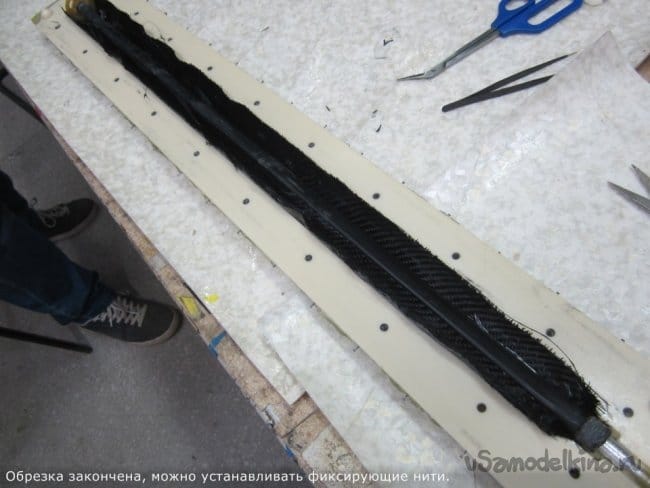

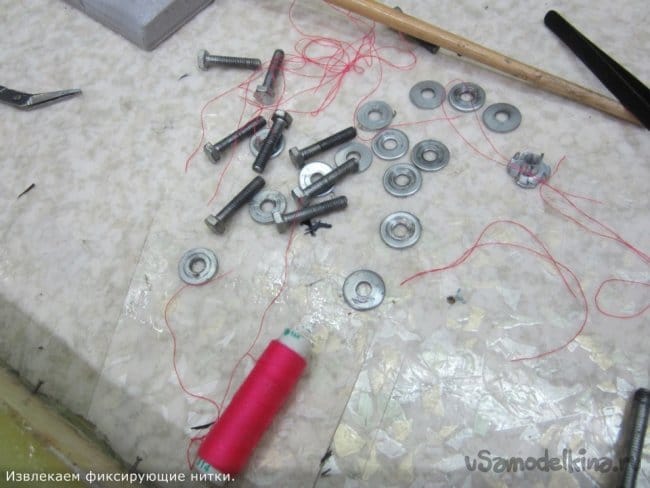

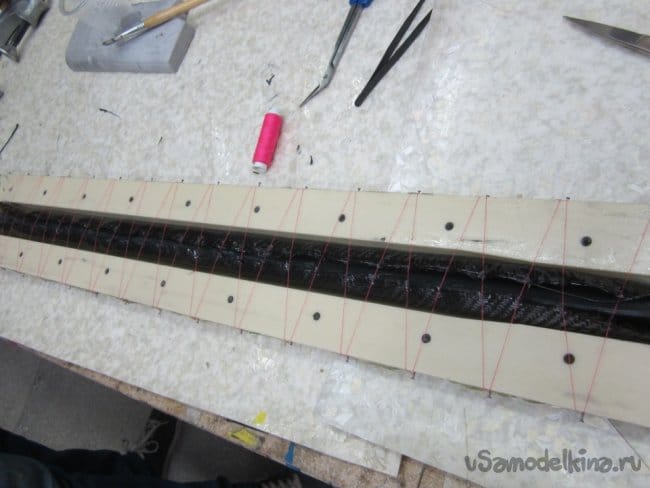

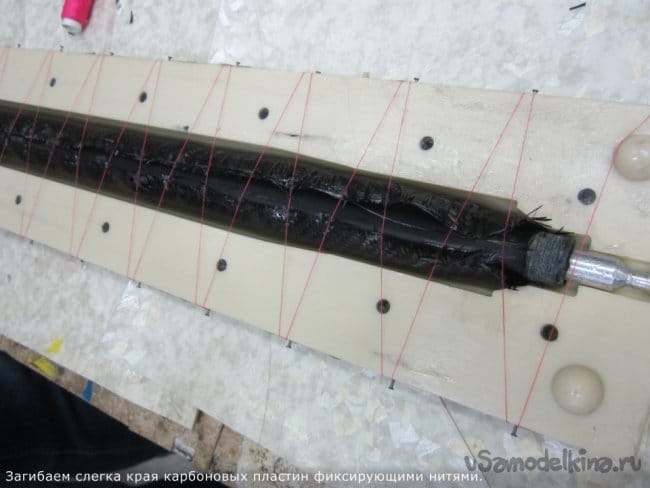

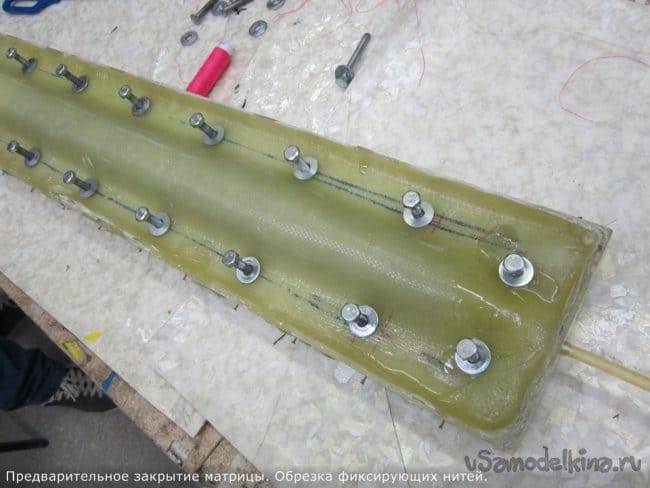

    С одной половины формы отрезаем карбон заподлицо с краями. Края карбона на второй части формы заворачиваем внутрь и пригибаем нитками. Нарываем второй половинкой формы. Извлекаем нитки. Когда мешок внутри распрямится от давления слои карбона лягут друг на друга и склейка будет по шву. Слегка прикручиваем болтики и извлекаем нитки из формы.

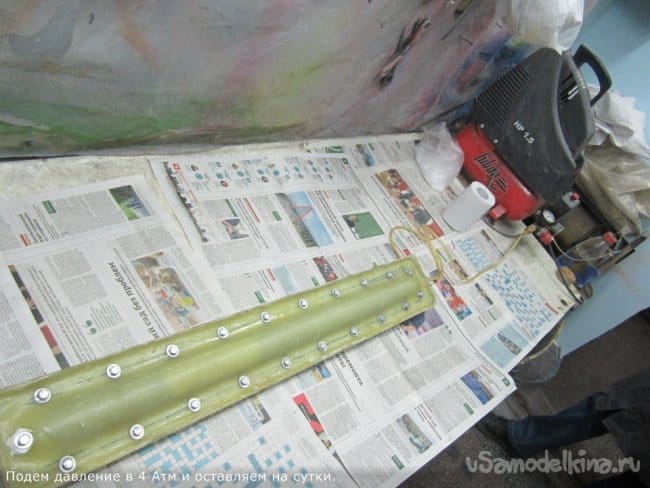

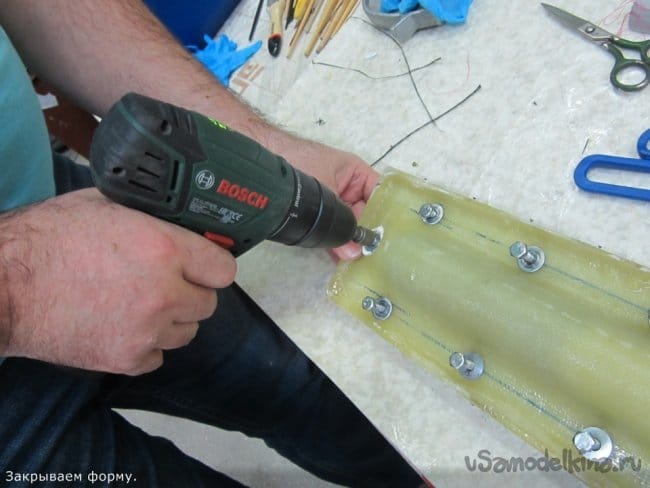

    Следующая операция, закручиваем форму окончательно и подключаем к компрессору. Подаем давление и до завтра.

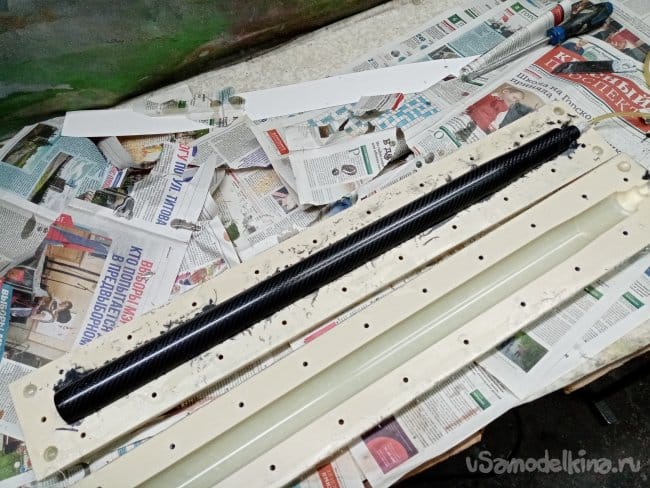

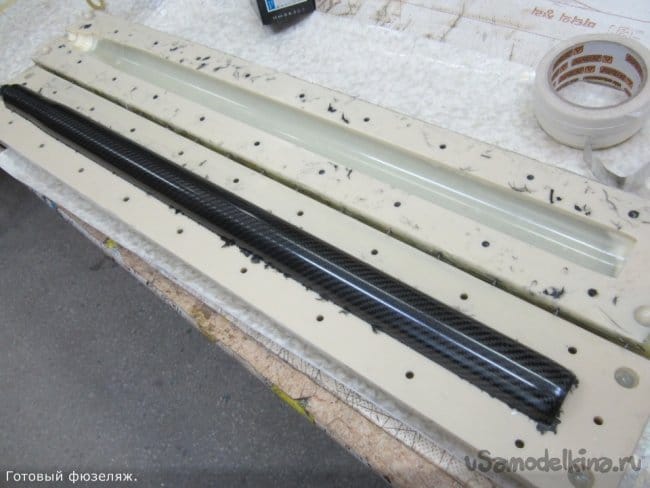

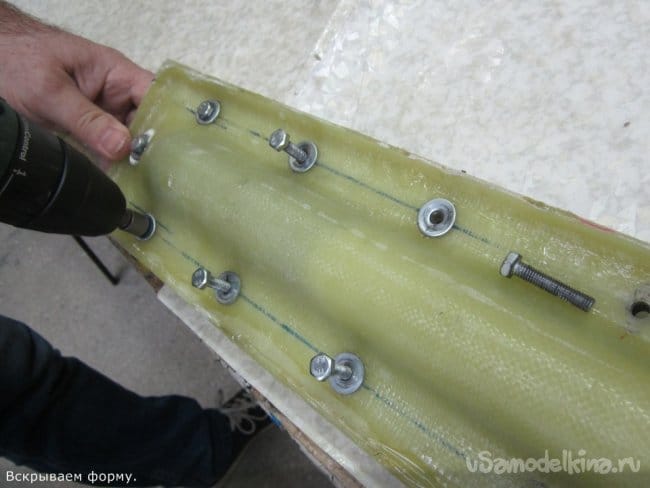

    Наконец настало это завтра. Спал я плохо. Раскручиваем болтики и сапожным ножом аккуратно расщелкиваем форму.





    Снимаю шаблон крышки приборного отсека.

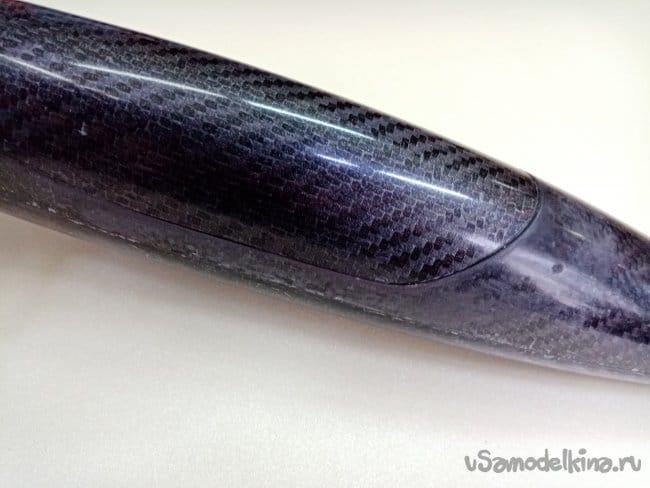

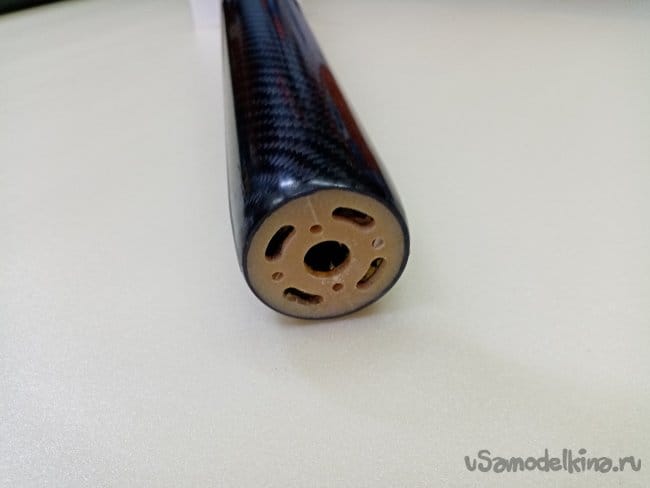

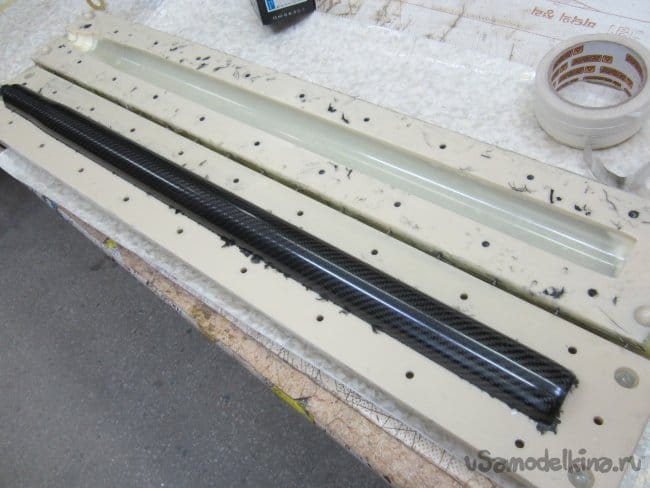

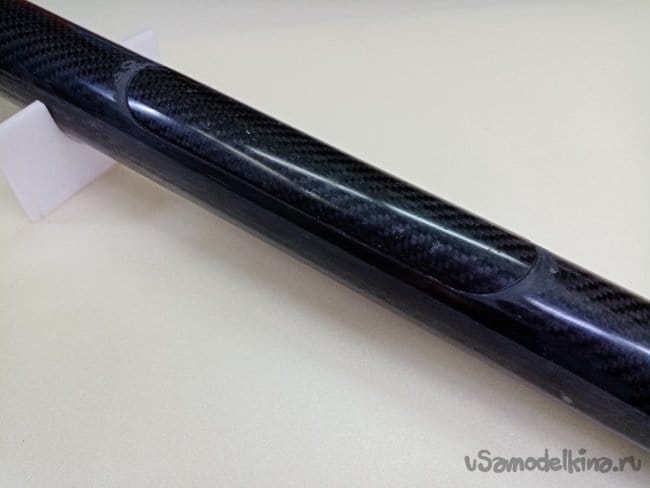

    Моторама встала и заклеилась на штатное место. Раздувочный мешок легко извлекается. Ничего не прилипло. Красота однако.

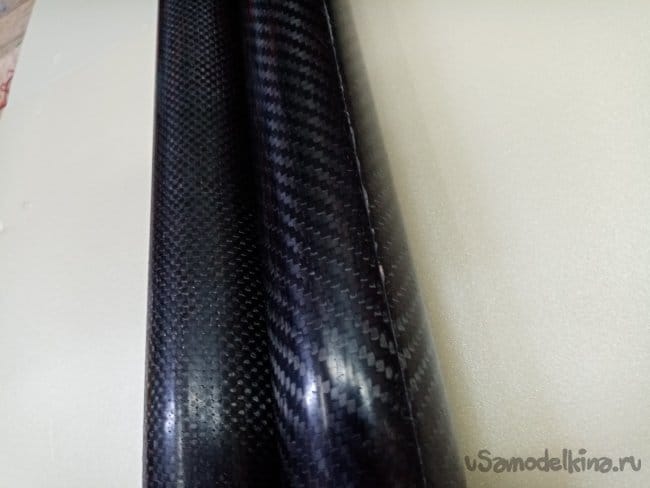

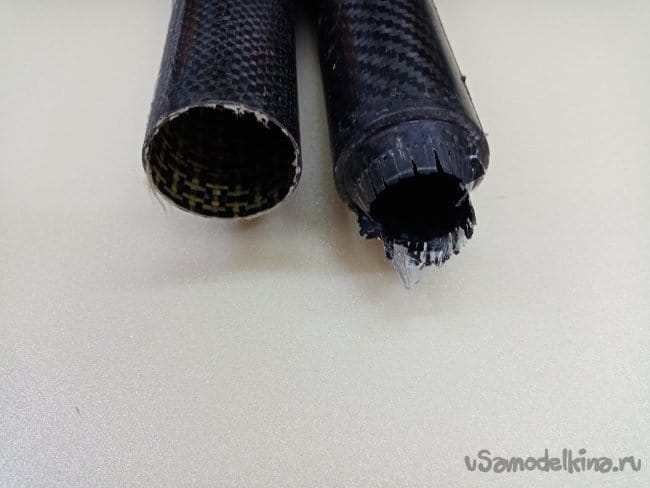

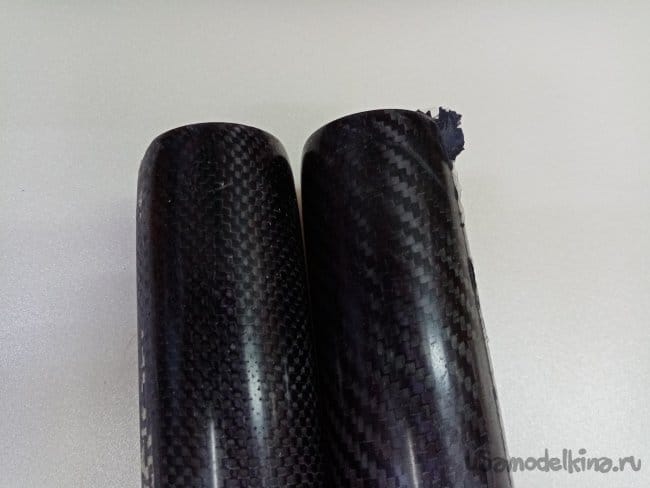

    Заложили еще несколько фюзеляжей.

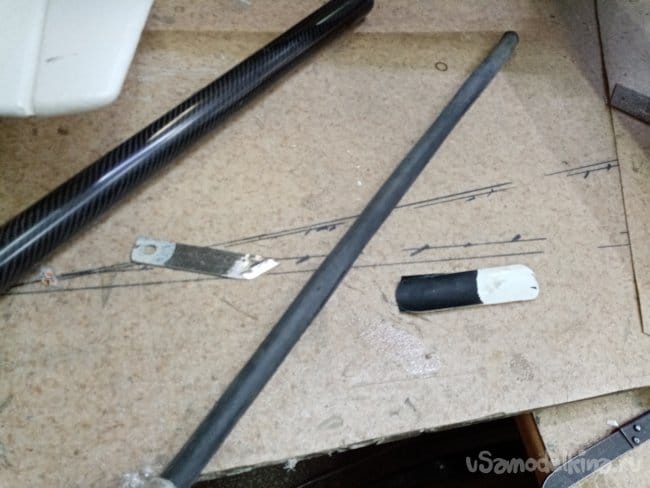

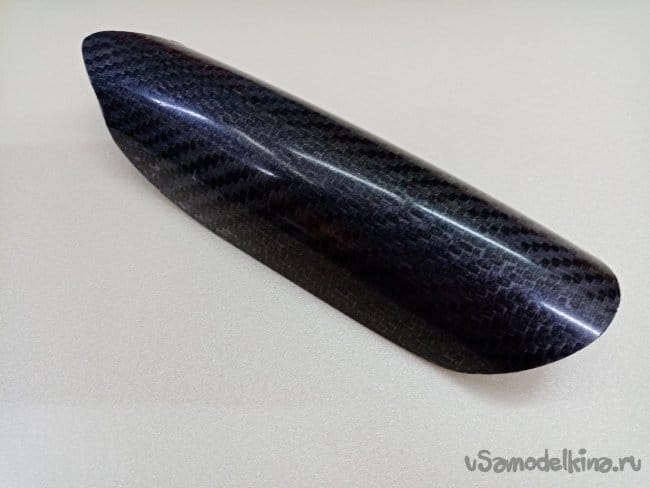

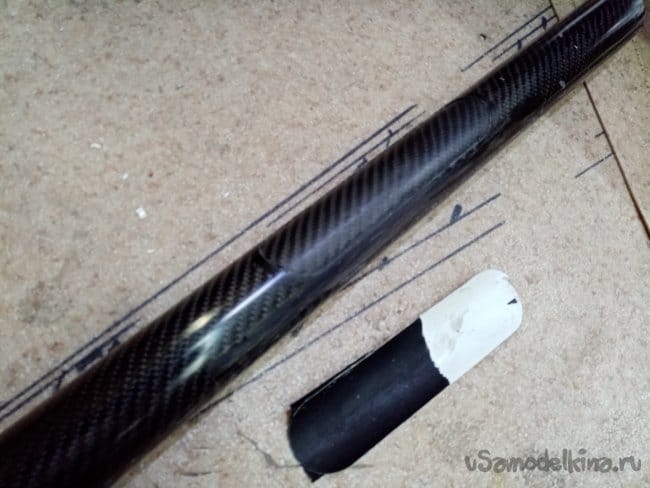

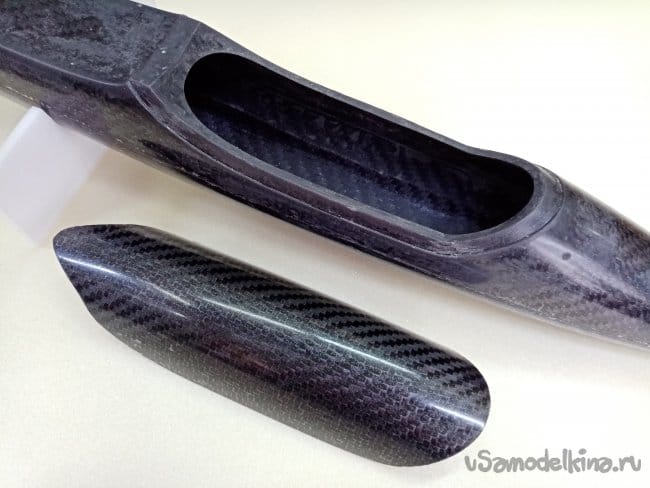

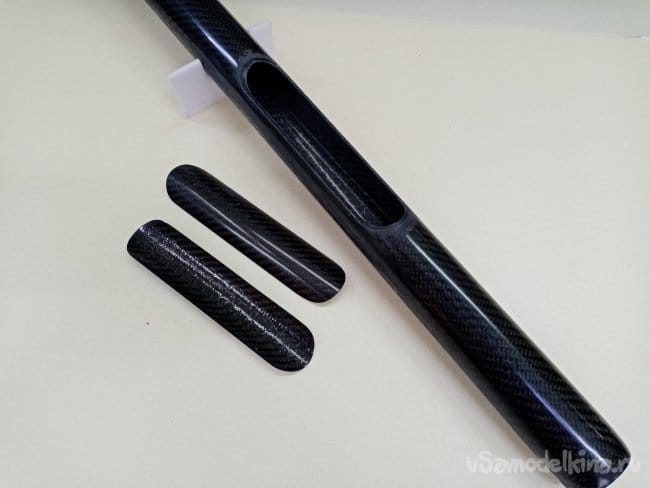

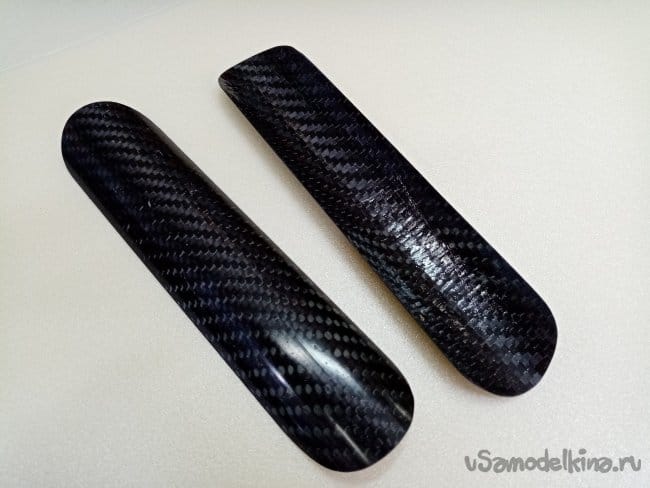

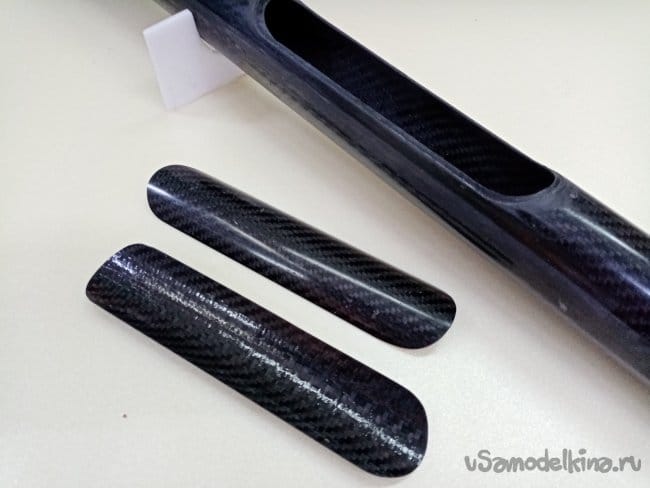

    Заусенцев очень мало, форма закрывается хорошо. Но один фюзеляж все-таки испортили. Из его нарезал крышек на приборный отсек.

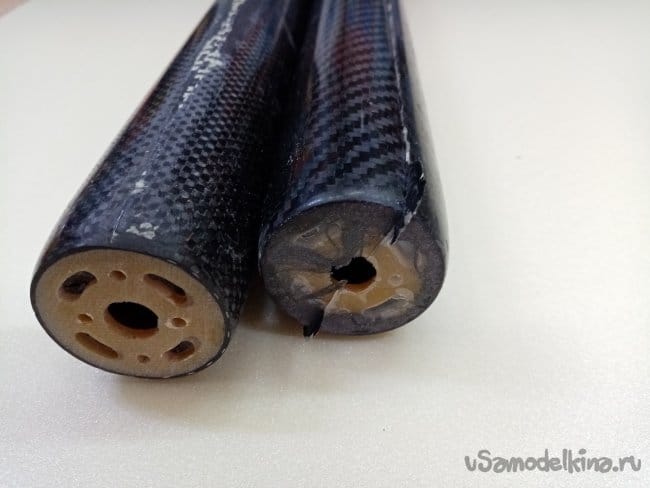

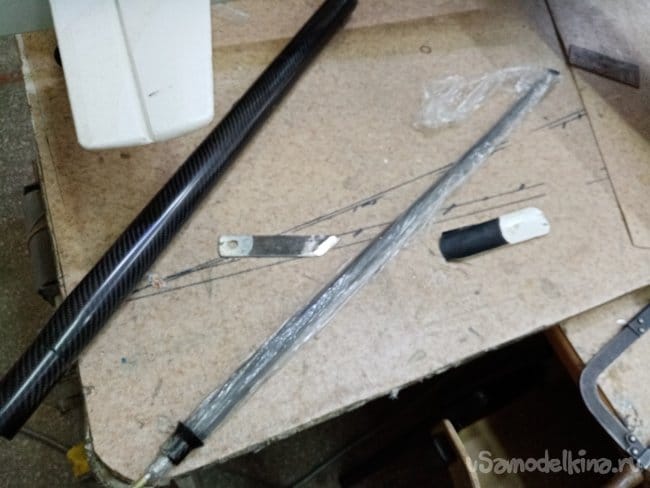

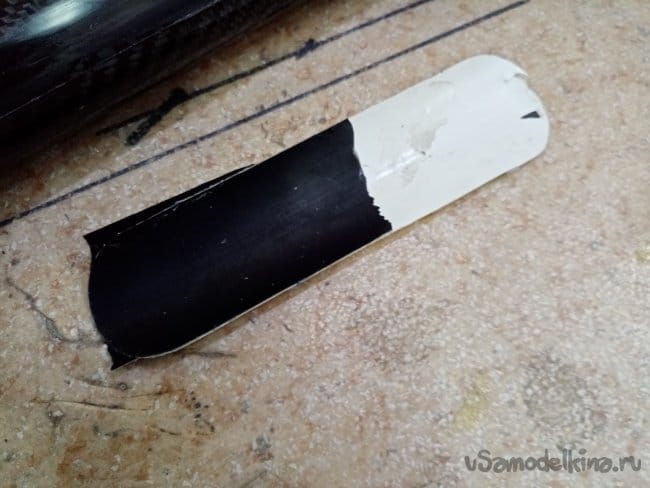

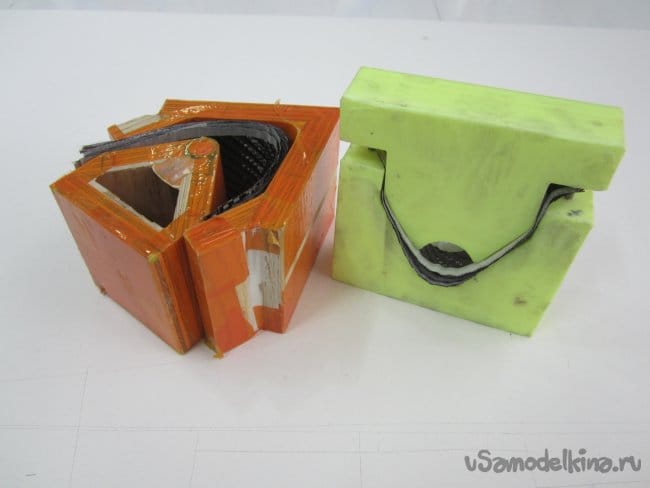

    При закладке осталось немного смолы, быстренько нарезал заготовок на крепления Для цельноповоротного руля высоты.





    Строительство суперлайнера продолжается.
