Светильник декоративный «Летучая мышь» на 220В

И снова, Доброго Всем времени суток!
Сегодня рассмотрим вариант создания декоративной подсветки, на базе керосиновой ламы типа «Летучая мышь».
Стол из станины от швейной машинки и «Радио Ретро», я уже описывал в своей статье на сайте, «встали» на свои места внутри беседки.

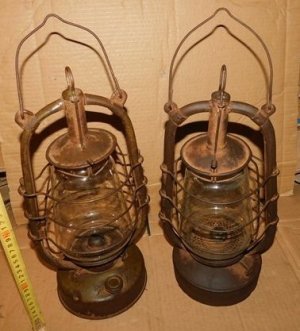

В одну из вечерних посиделок в беседке с женой, когда была включена люстра из колеса от телеги, зашел разговор о том, что не плохо бы было добавить в интерьер подсветки по углам сруба. Ну, надо так надо…. Почему то «в голову» сразу пришла картинка – керосиновые лампы, подвешенные на цепочках к «потолку». В экспедициях по «старине», я обращал внимание на керосиновые лампы, но они были более современные и совершенно «убитые», а запах керосина, по моему, вообще не выводится. В общем, к сожалению, не попадались мне лампы, достойные реставрации или реконструкции.

Остановил свой выбор на лампу, которую можно подвешивать, по типу - «Летучая мышь». Сделал запрос «в нете», а собственно, почему такое название и вот ответ , «Fledermaus» - немецкая фирма керосиновых ламп.

Дак вот, ценовая политика на изделия с «нета» и меня не устроила. Вообще все металлическое подорожало.… Поехал я в оптово – розничный, хозяйственный магаз и приобрел 2 лампы по цене, которая мне понравилась – 370 отечественных за штуку. В «центре крепежа» прикупил цепочки и карабинчики с крючками, а в отделе электрики монтажные провода и включатели, или выключатели (все спрашиваю: «А как правильно?» - ни кто не знает…).

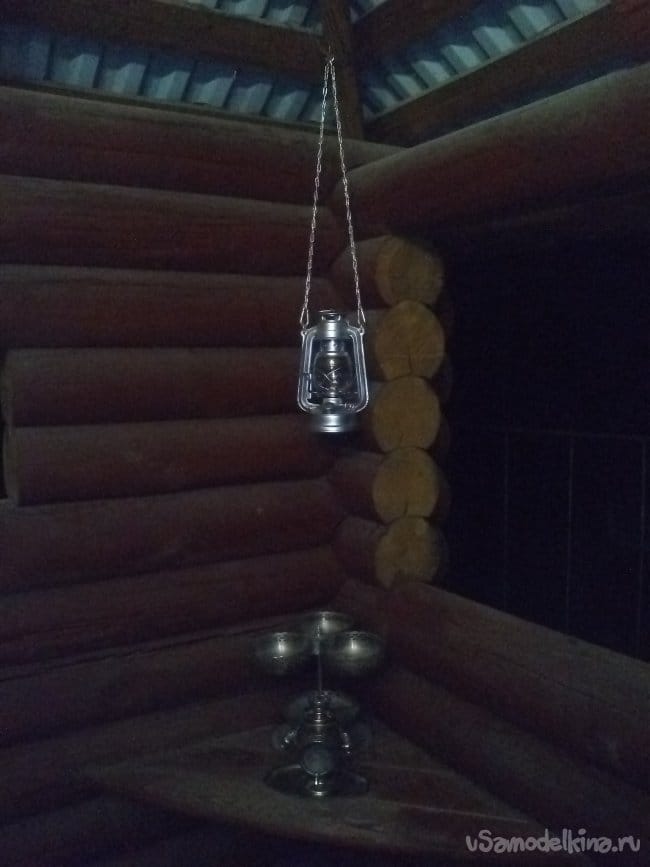

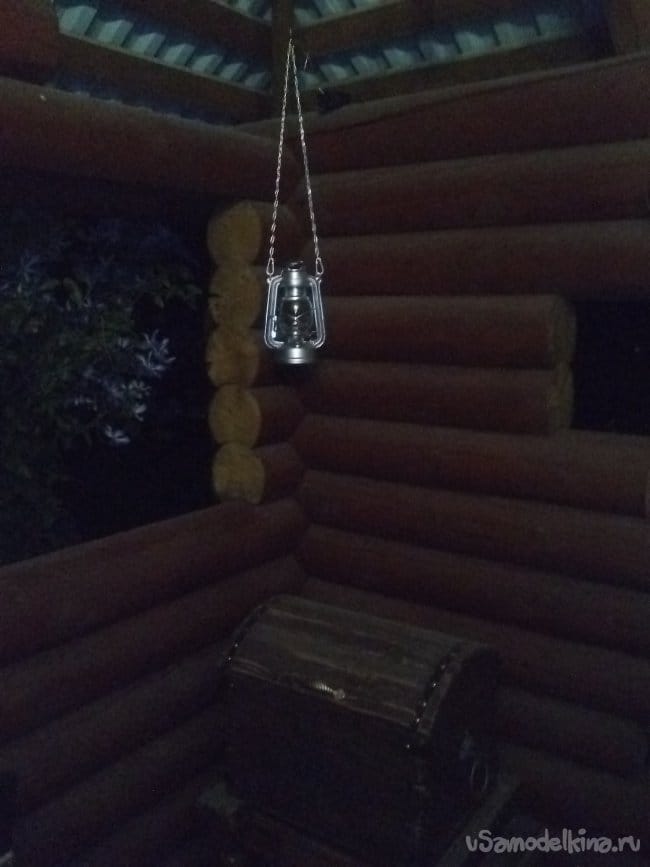

Вот так, примерно, будут подвешены лампы.



И так, займемся «пациентами».

Материалы и инструменты:
Материалы:
1. Включатель – выключатель – 2 шт.
2. Карабин малый без гайки – 4 шт.
3. Кольцо резиновое – 2 шт.
4. Крючки монтажные.
5. Клеммы с силиконовыми колпачками.
6. Лампа керосиновая – 2 шт.
7. Лампа светодиодная GU5.3 – 2 шт.
8. Стяжки нейлоновые 2,5х150 мм.
9. Цепь – 2х1метр.
10. Патрон под галогенную лампу.
11. Провода монтажные 2х0,5 мм.
12. Пластик.
13. Эмаль декоративная аэрозоль.

Инструменты:
1. Бокорезы.
2. «Балеринка».
3. Карандаш.
4. Ключ шестигранный.
5. Ножницы.
6. Отвертка +-.
7. Обжим.
8. Паяльник с принадлежностями.
9. Плоскогубцы.
10. Пинцет.
11. Стриппер.
12. Скальпель.
13. Фен строительный.
14. Циркуль.
15. Штангенциркуль.
16. Шуруповерт.

ШАГ 1 Разборка и «примерка» деталей.

По доставке изделий в мастерскую, предварительно сняв защитный стеклянный плафон, стал прикидывать, «как дальше с этим жить».



В высоту лампа составила 240 мм. Диаметр верхней части защитного кожуха 52,5 мм. Вот в этой части я и решил размещать патрон.



Стал прикидывать способ крепления патронов в кожухе, да и какие цоколи использовать Е27 или Е14.



Но стоп, вовремя сообразил – патрон то закрепится, лампочка вкрутится, а защитную стеклянную колбу не вставлю на место, не «даст» конструкция лампы.
Попробовал поменять концепцию, разместить патрон внизу, в бачке для керосина.



Но опять же, если бы лампа была настольная, то питающий провод можно было бы вывести через бак. А так как лампа будет подвешена, придется провода проводить внутри стоек, сверху в них есть конструктивные отверстия вовнутрь, а внизу, в бачке изнутри пришлось бы как то засверливаться. Cитуацию cпас случай, как раз производил замену светодиодной лампочки на кухне в точечном светильнике….. Вот оно! Вилочная лампочка GU5.3, с ней то и буду работать.



Теперь нужно придумать, как закрепить эту лампочку в верхнем кожухе.
Первый вариант был такой, просверлить в корпусе лампочки направляющие, для саморезиков и закрутить их через штатные отверстия отвода тепла прямо в корпус лампочки. На фото карандашом отмечено расположение отверстия. Но конструктивно все платы и расположение деталей внутри корпуса ламп разные. Можно перестараться и замкнуть схему саморезом. Место маловато, с одной стороны точно.



ШАГ 2 Вариант второй - правильный.

Так как «тыкать» в «живую» лампу саморезом у меня желание отпало, то возник вариант второй.
Стеклянная колба держится за счет пружины телескопического верхнего кожуха, т.е. чтобы ее вставить нужно, оттянуть верхний колпак. Этот принцип, я и использовал. Решил сделать установочные кольца. Произведя замеры диаметров посадочных мест корпуса колпака и лампочки, вырезал при помощи ножниц (внешний Ф), «Балеринкой» и медицинскими скальпелями (внутренний Ф) из пластика установочные кольца. На кольца пустил крышку, от какой то пустой банки из под крема и фланец от кожуха сломанного вентилятора. «Косяки» шлифанул на наждаке.



Кстати, стоит «Серебряный», на своем штатном месте. Это еще один проект из серии «Вторая жизнь старых вещей» - «Простое точило для МСР в хозяйстве». До этого стоял и занимал места побольше, наждак «слоник», который был отправлен на дачу.
Далее «встал вопрос», как закрепить лампочки в кольцах. Пробовал сделать пружинные держатели из колец для ключей, разогнув их, но получилась ерунда. Сделал проще, отрезал от старой велосипедной камеры толстенькое колечко и просто одел на лампочку, скатав его в «колбаску». Примерил всю конструкцию по месту.



ШАГ 3 Декорирование.

Изначально искал лампу сделанную из оцинковки, т.е. не крашенную (на картинках были), но по факту в магазе оказались только крашенные (синие в моем случае). Попробуем задекорировать корпус ламп, что бы выглядели посветлее на фоне стен сруба, которые пропитаны составом цвета «Махагон». Взял баллон с «Серебрянкой» и начал, типа, декорировать. Получилось очень даже не плохо, если добавить патины «золотой» (как хотел), смотреться не будет, «потеряется» на фоне «Серебрянки», оставлю как есть.



ШАГ 4 Сборка.

Подкрасил кольца «Серебрянкой».



Произвел разводку питающих проводов. Схема подключения стандартная, на разрыв фазы. В начале статьи на фото представлены включатели – выключатели, под вывод провода, для каждой лампы из распределительной коробки, но решил сделать локальные. Для лучшего крепления в корпусе лампы надел на них колечки из термоусадки.



Установил блок с лампами и стекло.



Произвел пробный пуск.



Закрепил цепи и середину отметил стяжкой. Начинаю вплетать провода в цепочку, «прямо, справа, прямо справа и т.д.». Закрепил провода на стойках лампы стяжками и подкрасил их в цвет.



Все, «Джобиздон!», с этого момента статус керосиновой лампы, перешёл в «Светильник декоративный «Летучая мышь».

ШАГ 5 Приятные ощущения.

При помощи шуруповерта, с зажатым шестигранным ключом, закрутил крючки в размеченное место.



Подключил на удлинитель, для «теста», светильники - красота. Теперь нужно будет подвести проводку, под данные «точки», давно хотел переделать электропроводку в беседке.



P.S. Все старался делать так, чтобы «Радовало глаз». Делай красиво, а некрасиво и так получится. Творите, но не натворите….

УДАЧИ!!!
