    Беспроводное зарядное устройство на таймере NE555


    Всем привет. Хочу показать вам свое беспроводное зарядное устройство, которое я собрал уже давно и от которого сегодня решил избавиться по причине неактуальности данного девайса. Планшет плавно перешел по наследству дочери, поэтому беспроводная зарядка осталась не у дел, заряжаем через usb порт, чтобы не прерывать игры и просмотр мультфильмов.

    Схему когда-то нашел в интернете, решил повторить и всё получилось. Испытывал на разных телефонах, в частности у которых было место под катушку приемника, а потом установил в планшет на пмж. Телефоны нормально заряжались при запитывании передатчика 5-9В, а вот планшет заряжался только если питание было 12В и не менее 2А. Тогда потребляемый планшетом ток во время зарядки составлял в среднем 800 мА при разряженной на 75-90% батарее. Само-собой по мере заряда ток снижался. Зарядка стабильно начиналась на расстоянии около 5-7 мм между крышками зарядного и планшета... Была мысль собрать схему на двух полевиках, так как на таймере NE555 планшет заряжался на час-полтора дольше, чем через кабель... Но мысль так и осталась мыслью, как-то всё времени не находилось...

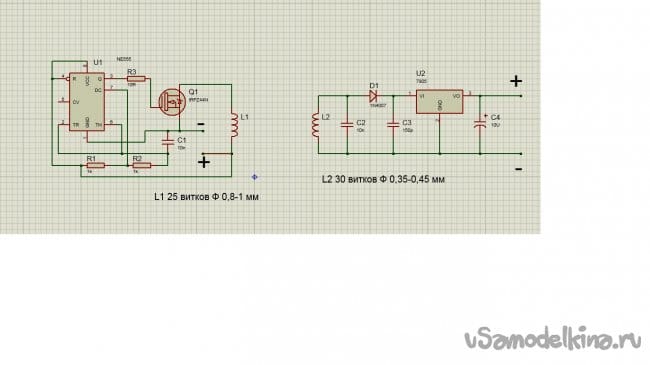

    Схема. L1 - 30 витков, L2 - 35 витков. Питание 9-12В 2А.

    При 12В для транзистора нужен радиатор помощнее. Намоточные данные были найдены опытным путем, при повторении схемы возможно придется подбирать количество витков. Еще заметил, когда делал озонатор на таймере NE555, что не все микросхемы одинаково полезны и при одних и тех же номиналах деталей обвески какая-то может работать некорректно.

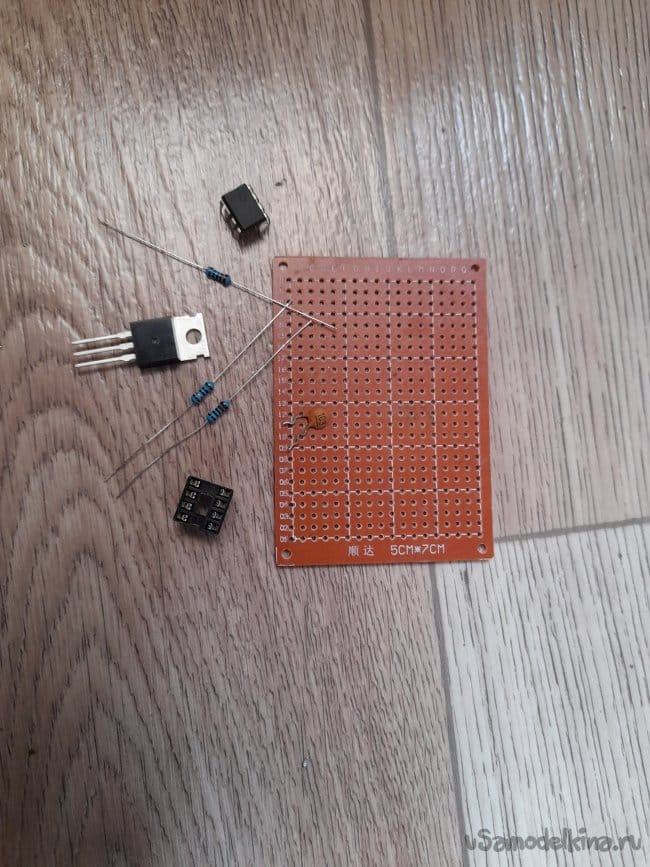

    Радиодеталей потребовалось совсем немного:
    для передатчика:
    таймер NE555,
    резистор 10 R и два резистора по 1 K,
    конденсатор 10 n,
    мосфет IRFZ44N,
    антенна из 30 витков провод диаметром 0,8-1,2 мм,

    для приемника:
    конденсаторы 10 n, 100 n, и электролитический 10 u х 16 v,
    диод 1N4007, или лучше UF4007,
    стабилизатор из серии 7805,
    и антенна из 35-40 витков провод диаметром 0,35-0,45 мм.

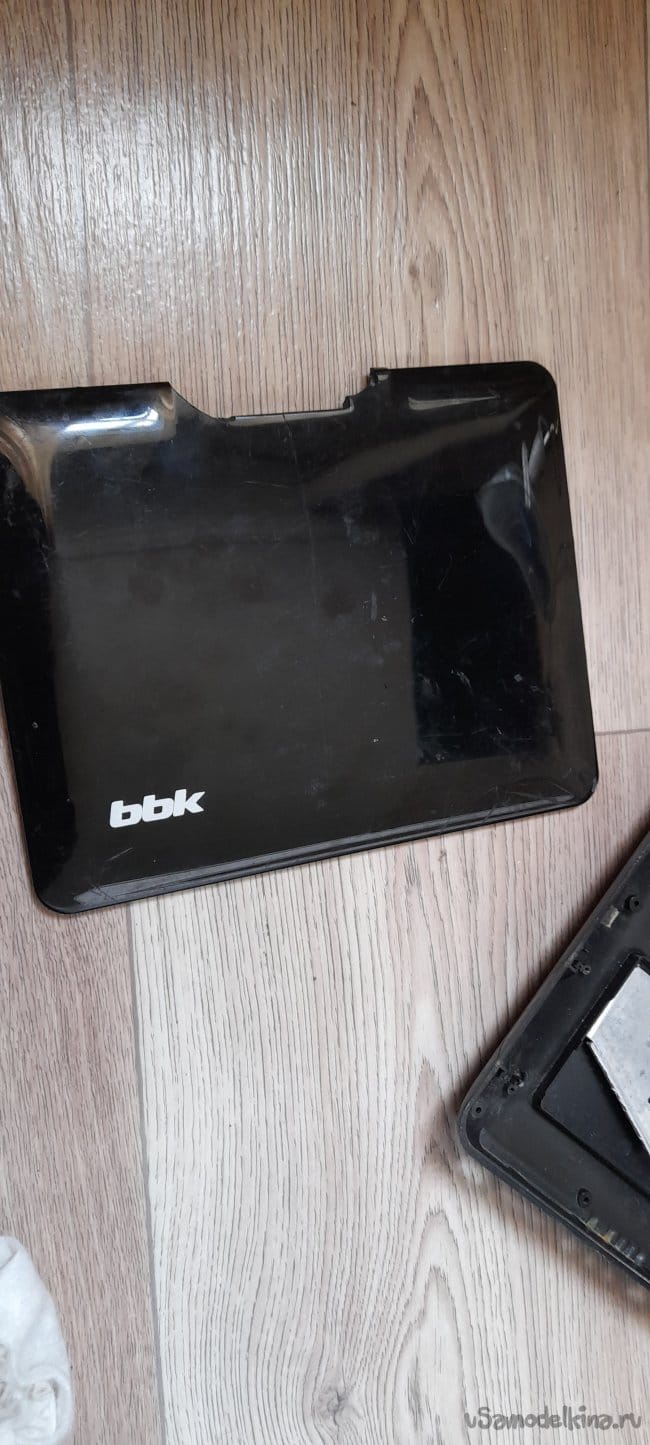

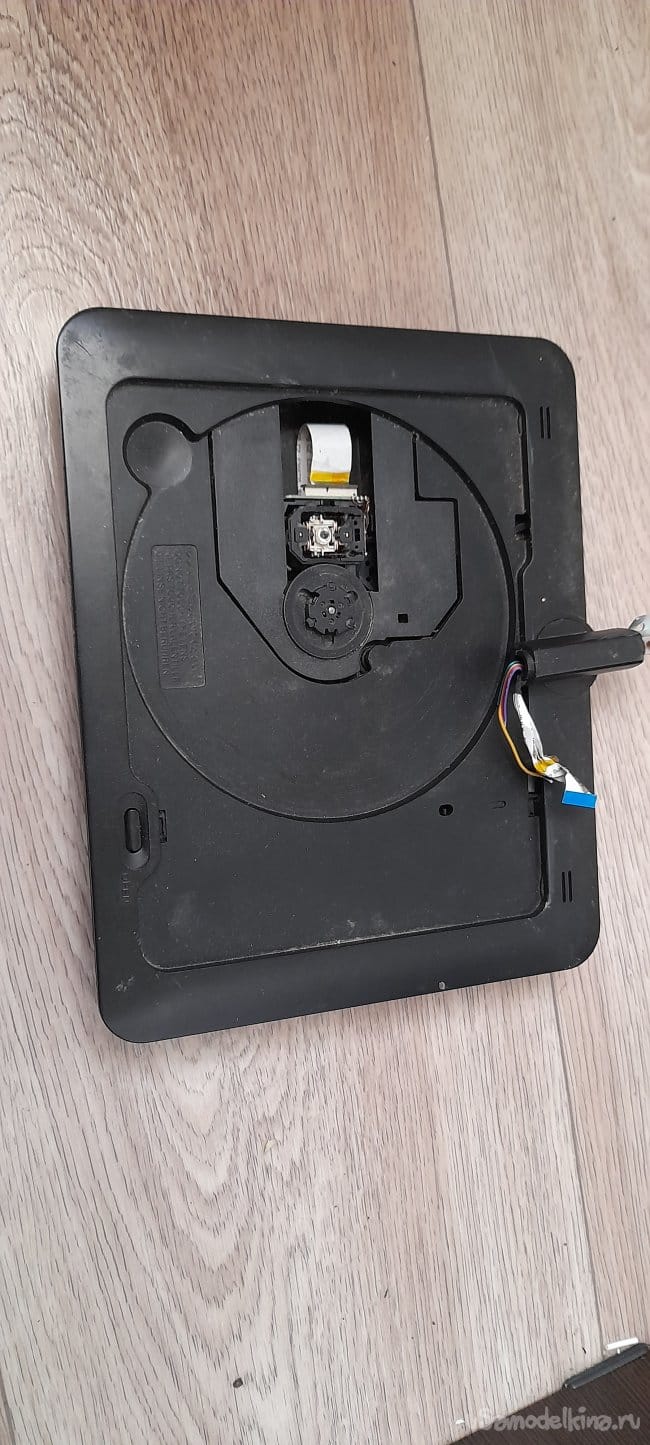

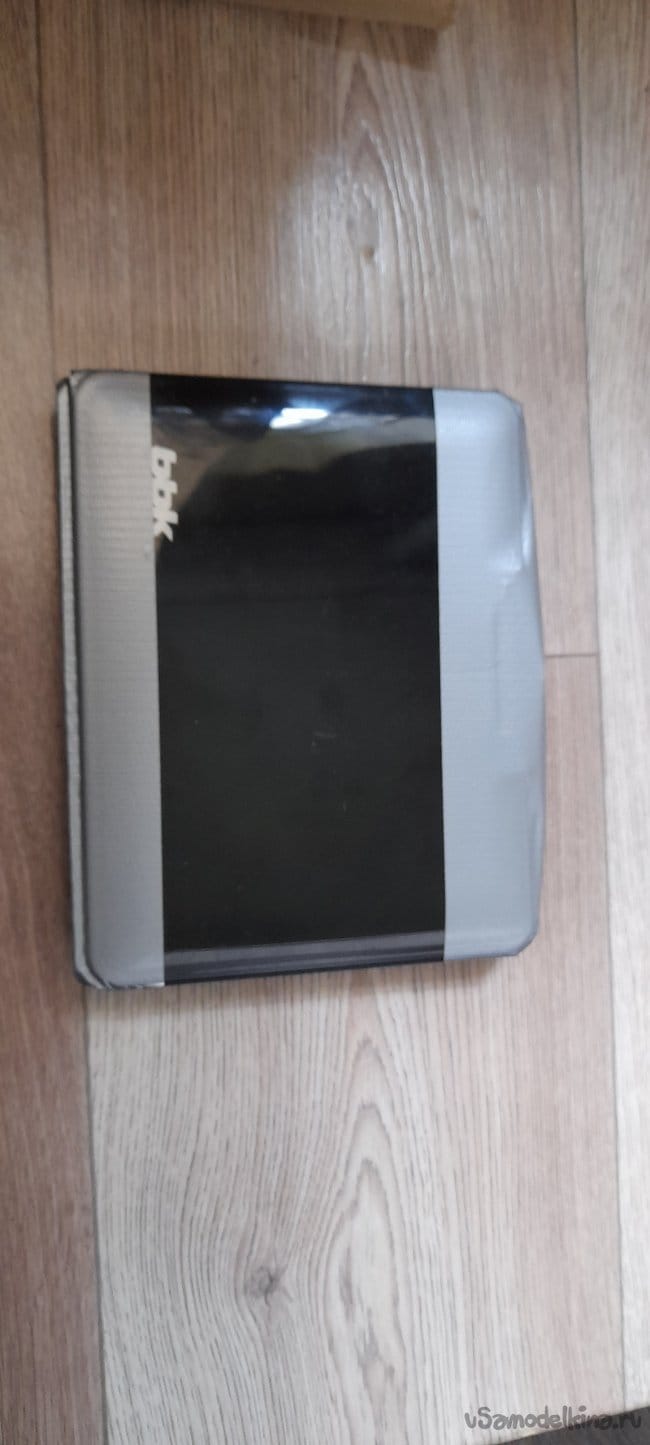

    В то время валялся у меня маленький DVD плеер, который открывается как ноутбук.

    Точнее открывался. Прежний хозяин плеера весьма неаккуратно его раскрыл и получилось две части. Что-то из него пошло на запчасти, что-то в мусорное ведро, а корпус остался. Вот в него я и вживил зарядное устройство.

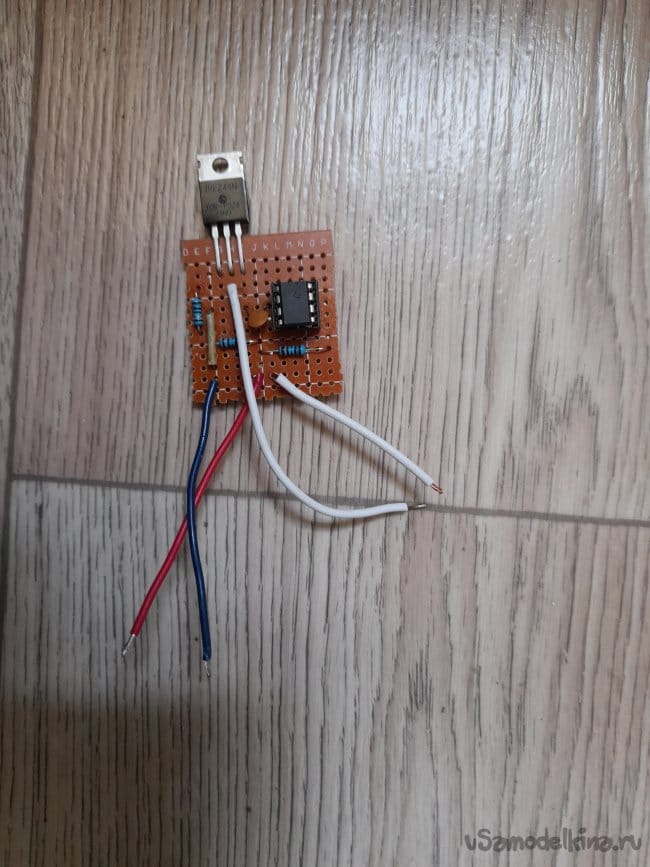

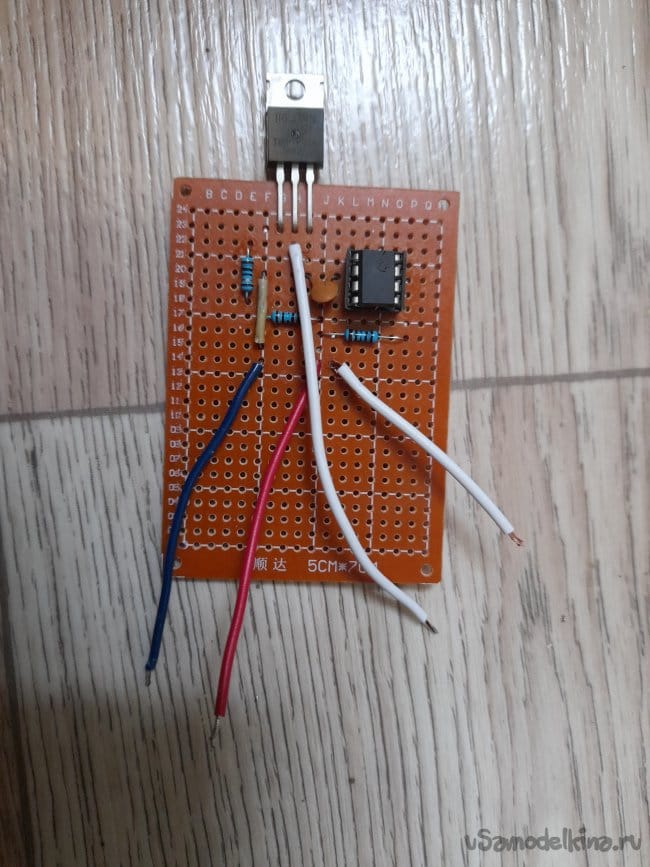

    Собрал передатчик на монтажной плате.

    обрезал лишнее.

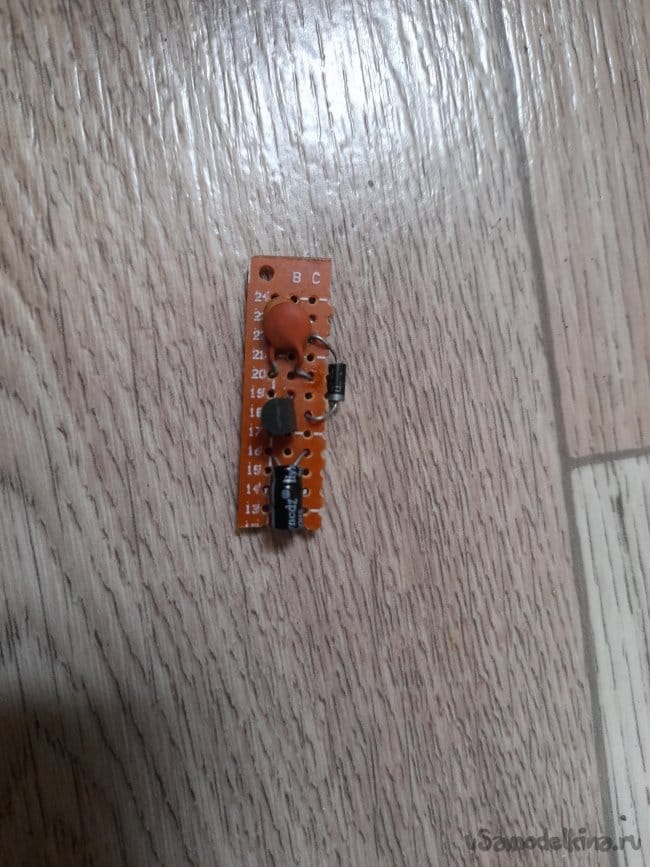

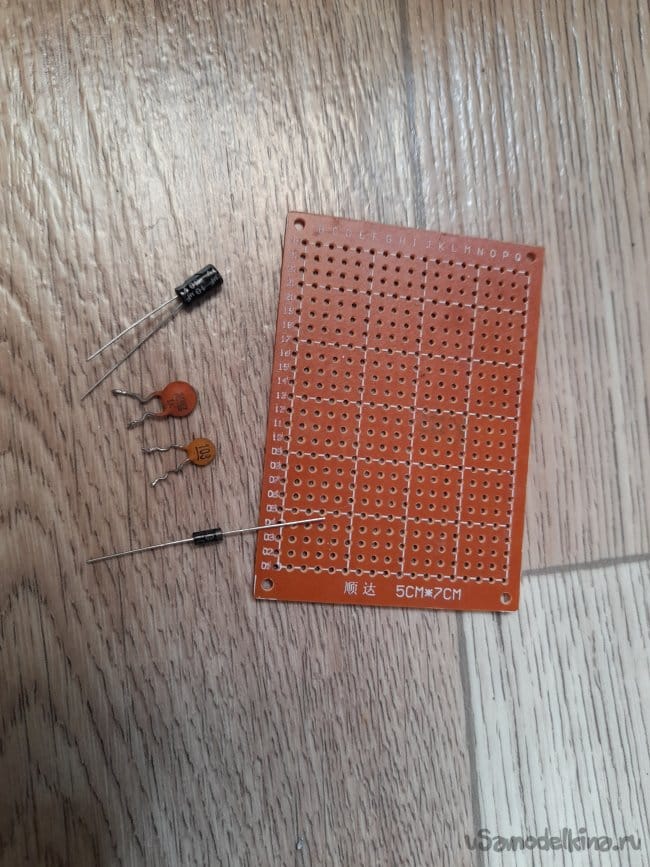

    потом спаял приемник.

    Для приемника взял стабилизатор APL78L05 из-за размеров. На тот момент это был самый маленький из имеющихся у меня. Конечно, для приемника лучше всего брать радиодетали для поверхностного монтажа, но ставил то, что было в наличие.

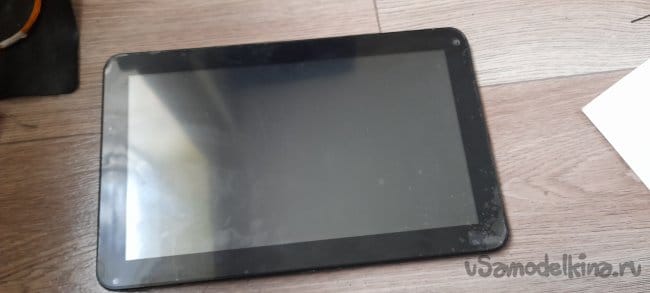

    Планшет. Ожидает хирургического вмешательства. Волнуется, ведь никогда такого не было и вот опять.

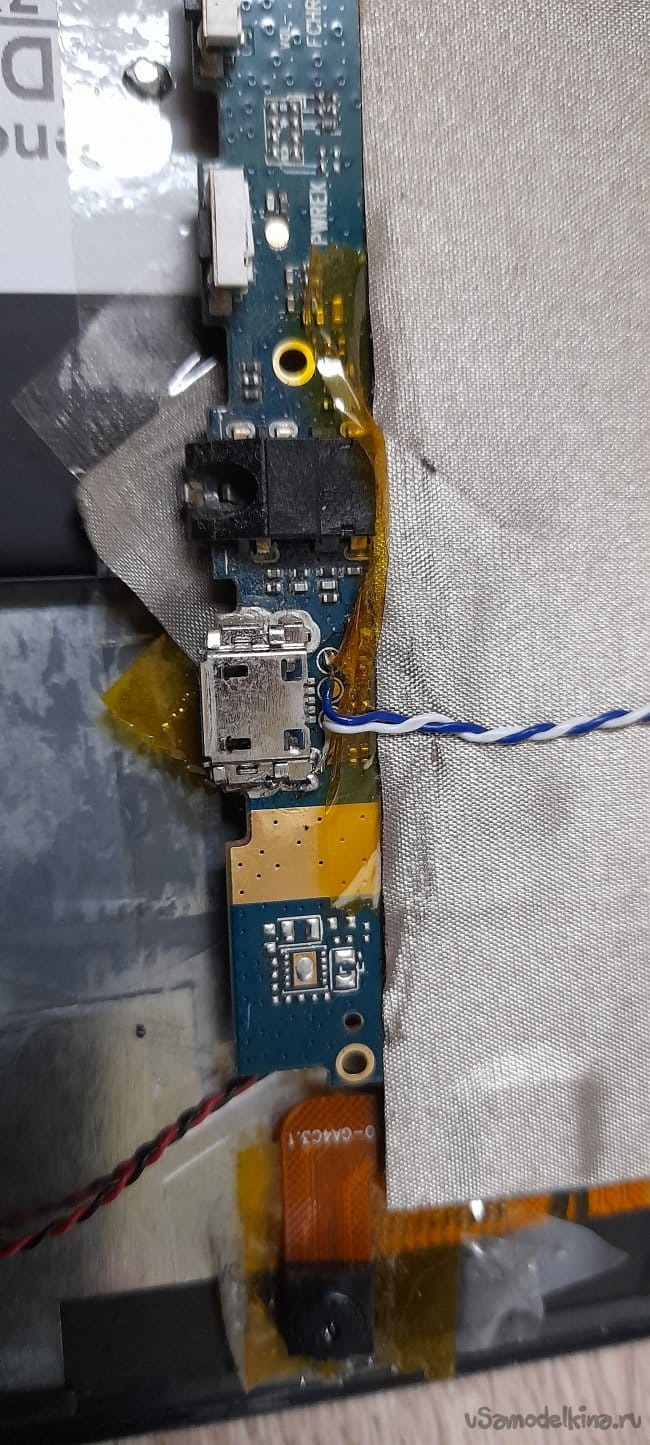

    После вскрытия нужно припаять провода питания. Нашел плюсовую контактную площадку, к ней подпаялся одним проводом, второй припаял к массе, прямо к корпусу гнезда зарядки...

    А потом началось самое интересное. Ломал голову как намотать катушки. Если для передатчика это некритично, можно даже внавал, то для приемника нужна плоская катушка.

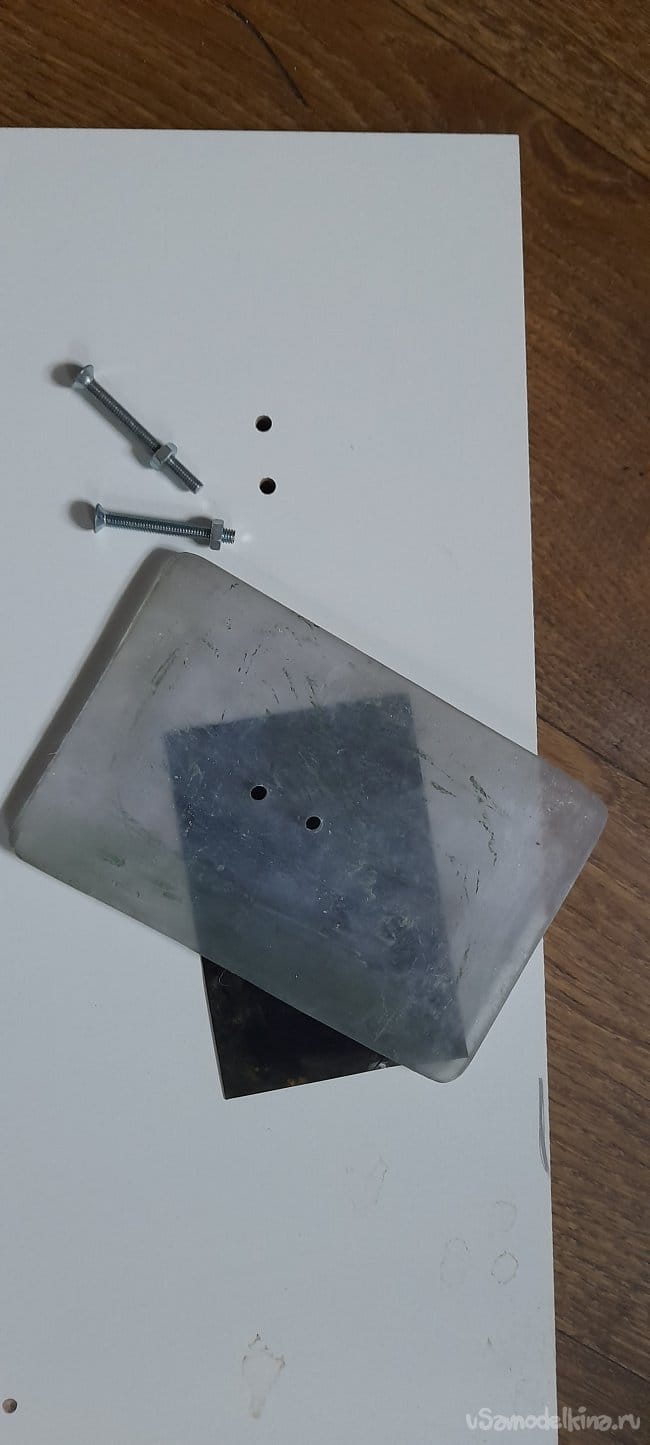

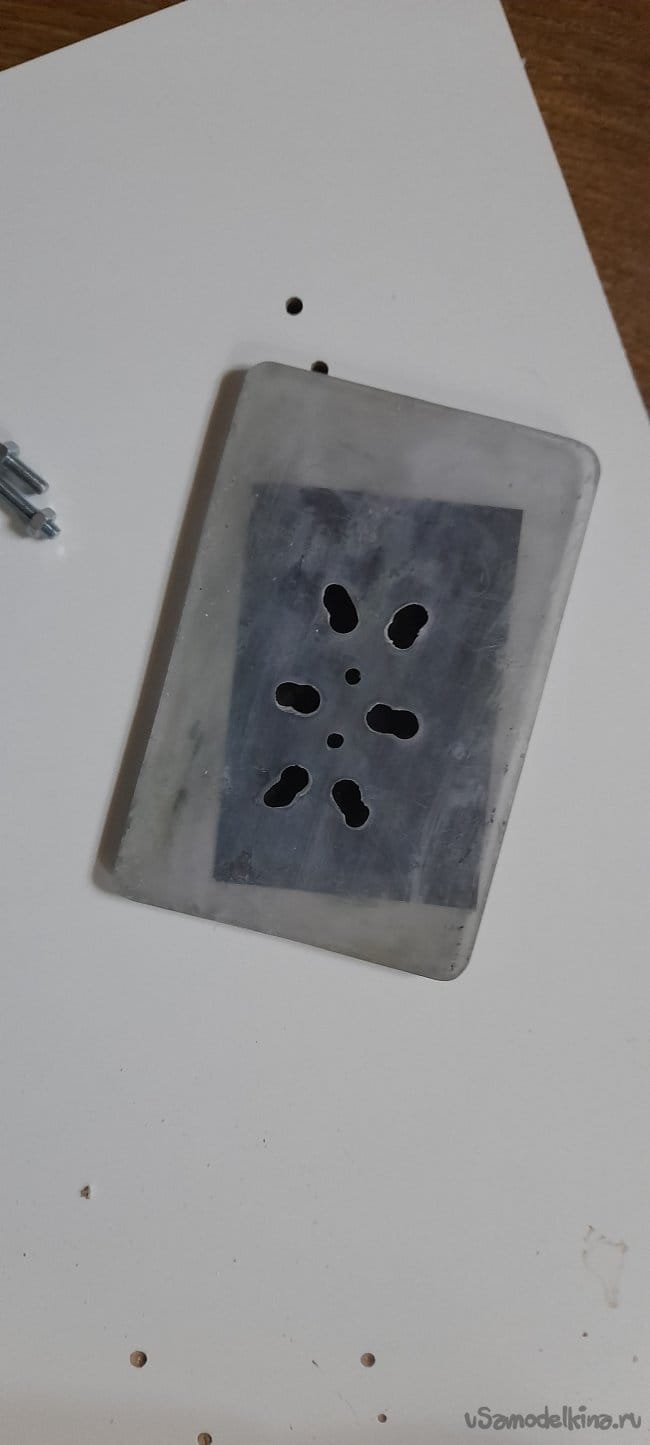

    Нашел кусок толстого оргстекла, просверлил в нем отверстия. Такие же отверстия просверлил в куске ламинированного мдф. Из куска тонкого пластика сделал оправку для катушки, в ней так же сделал два отверстия, совпадающие с отверстиями в оргстекле и мдф.

    В детали из оргстекла проделал еще отверстия для доступа к виткам катушки - удобно подправлять проволоку и фиксировать клеем витки... Не заморачивался на эстетику, но можно какой-нибудь тонкой пластинкой ровнять витки, чтобы катушка была более квадратная по периметру.

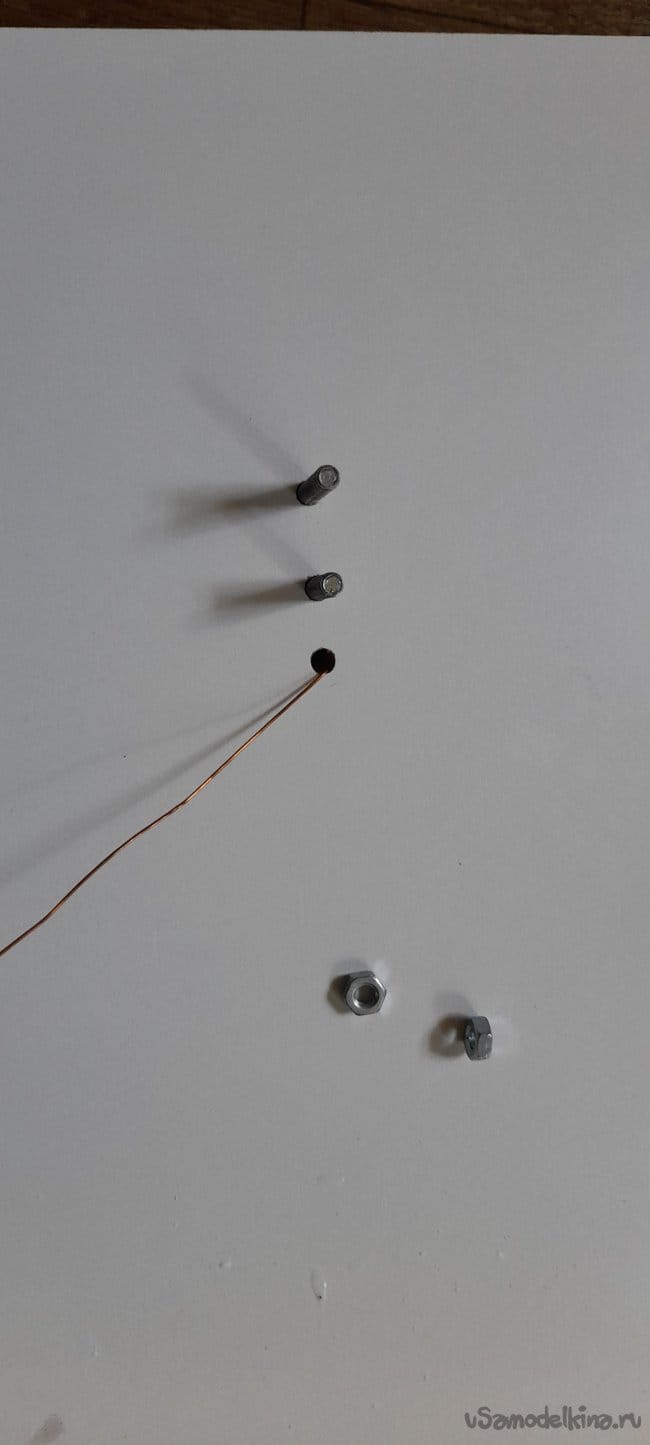

    В плите мдф просверлил дополнительное отверстие, в которое вставил один конец проволоки. (Как вариант можно на основу наклеить прозрачный скотч или подложить полиэтиленовую пленку, чтобы катушка не приклеилась к основе).

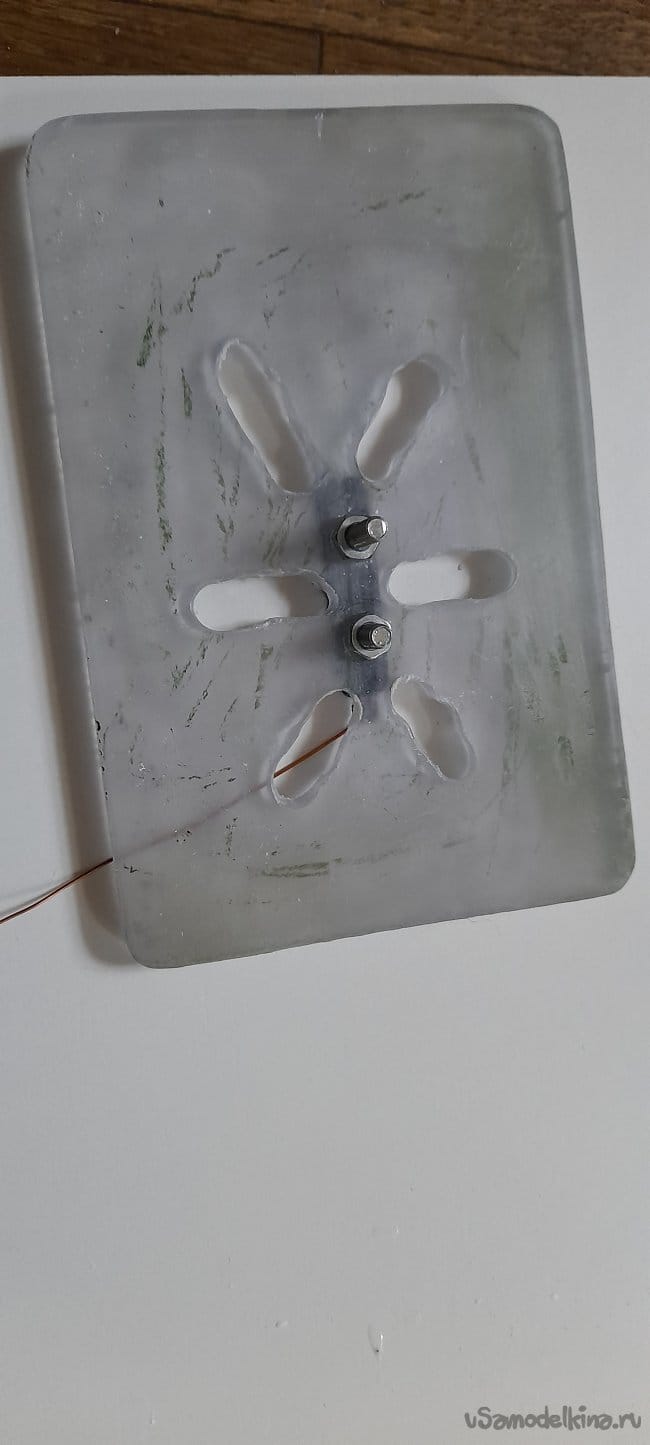

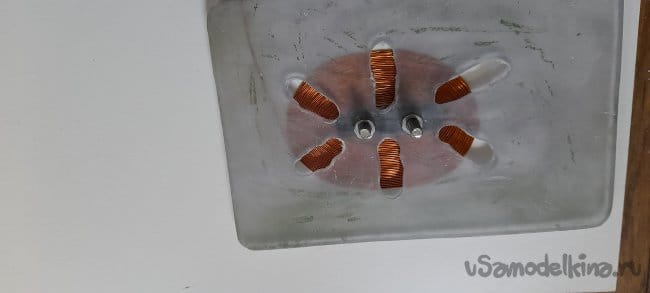

    Потом собрал всю приспособу, получился такой станок для средневековых пыток.

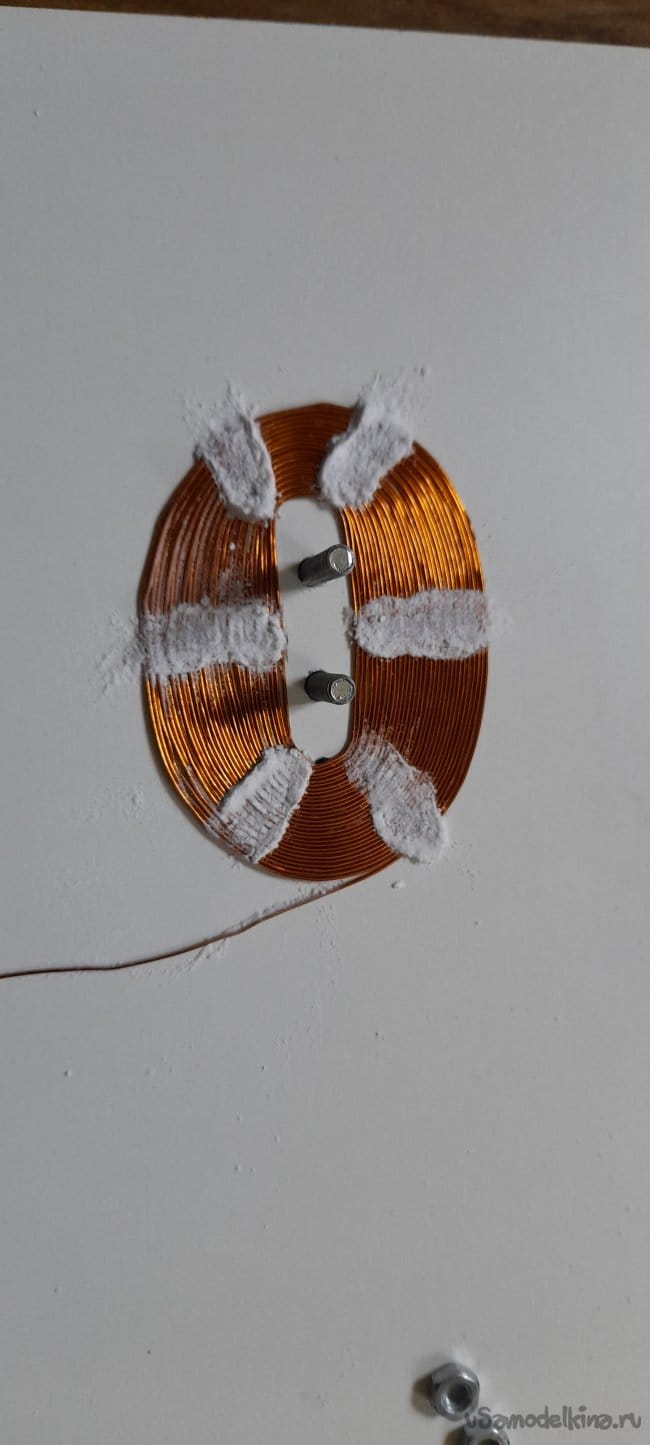

    Намотанная катушка.

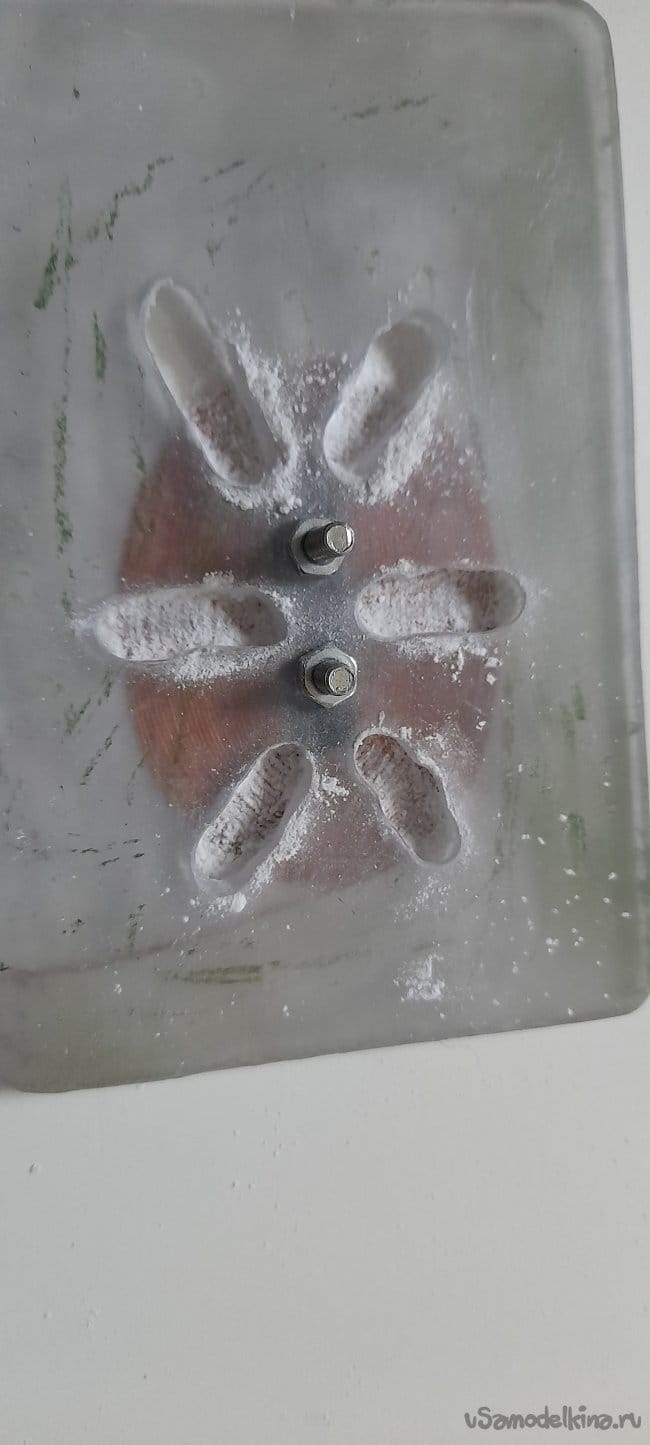

    В продолговатые отверстия капнул на витки супер клей и присыпал тальком, (можно содой, можно мелкой солью, можно брызнуть активатором, а можно просто подождать пока клей высохнет. В былые времена обмотки катушек фиксировали каким-нибудь быстросохнущим лаком)...

    Осталось аккуратно снять .

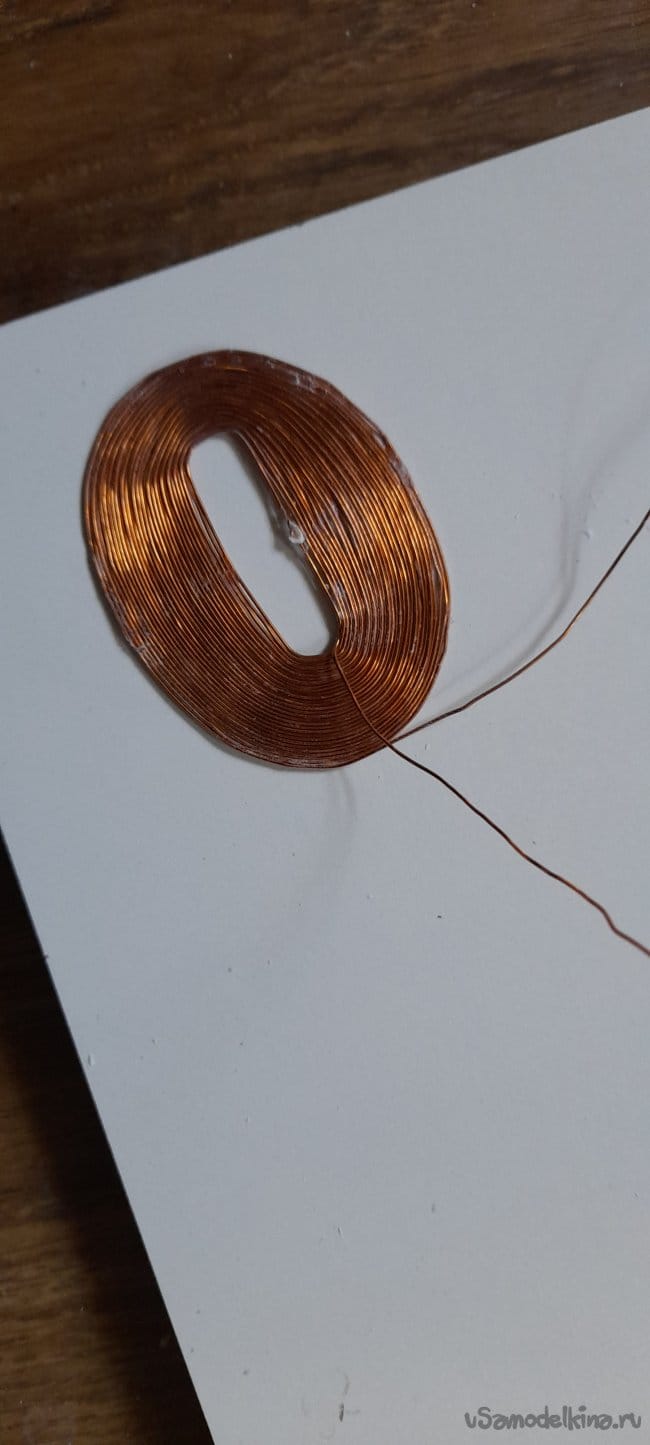

    Готовая катушка.

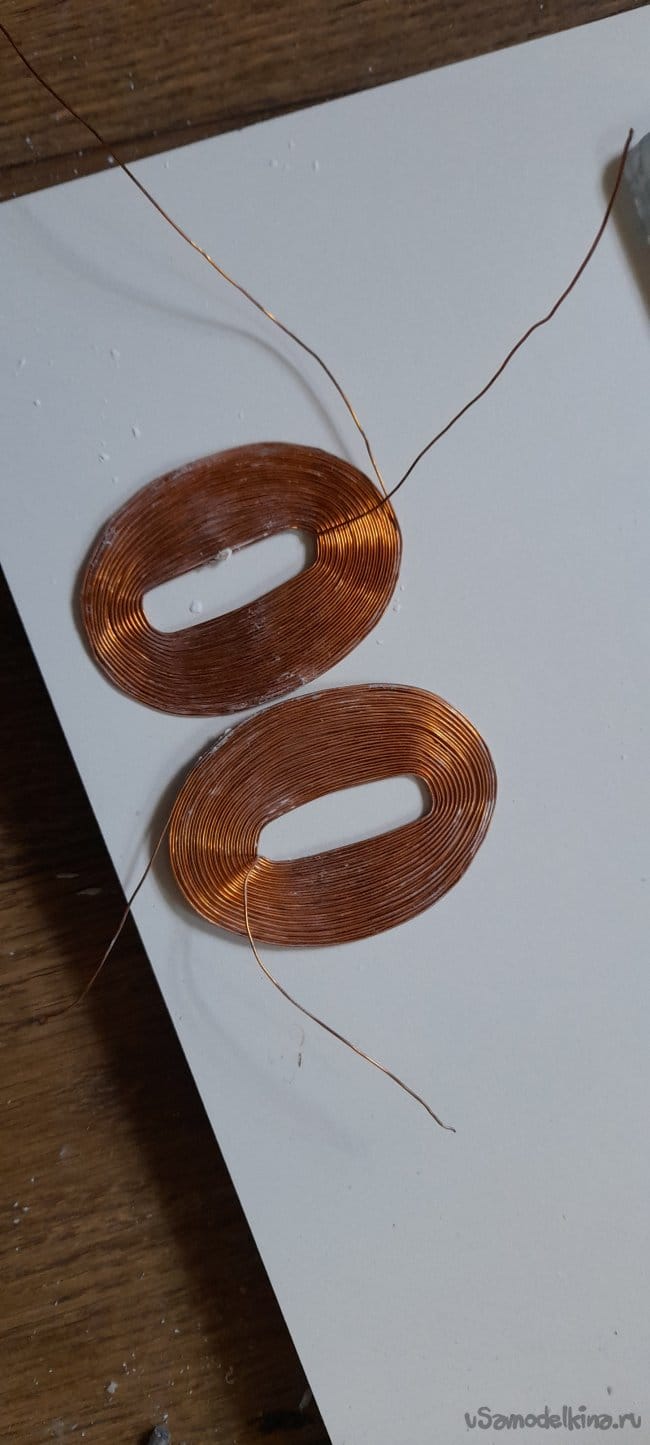

    Катушки для приемника и передатчика.

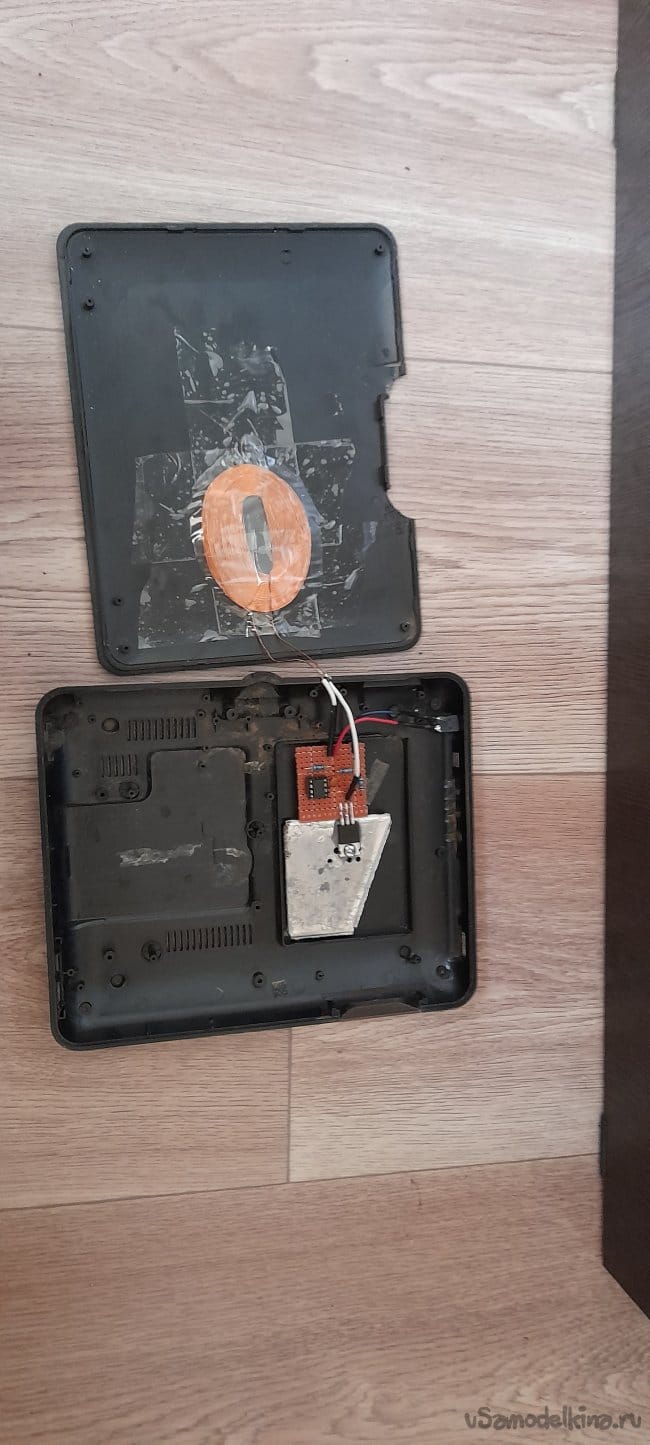

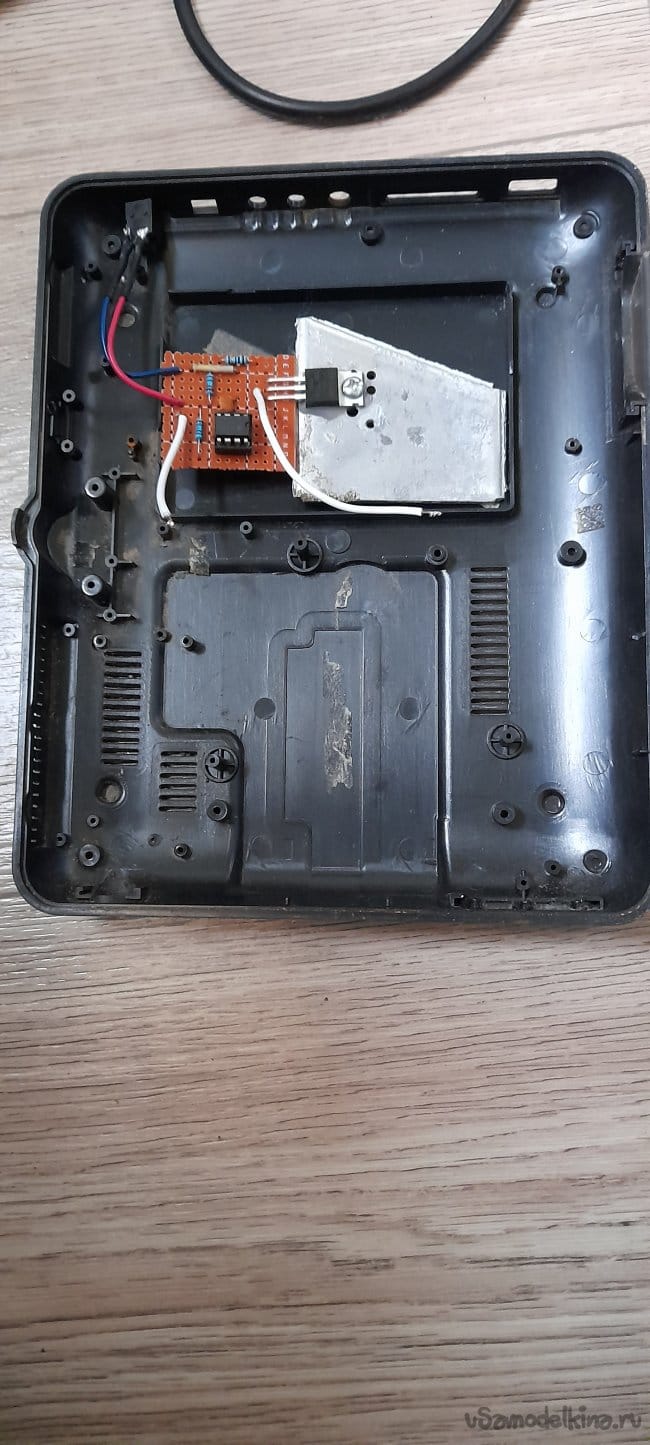

    К транзистору передатчика прикрутил радиатор и всю плату примостырил в корпус DVD плеера, приклеил гнездо питания и проводами соединил его с платой передатчика.

    В корпусе места достаточно, можно даже вентилятор от ноутбука поставить для принудительного охлаждения, забор воздуха сделать снизу, а выпускное окно направить на радиатор. Можно и блок питания туда упаковать, сделать кнопку включения/выключения, или даже воткнуть что-то типа геркона... Ну это так, постмодернистский полет инженерной мысли.

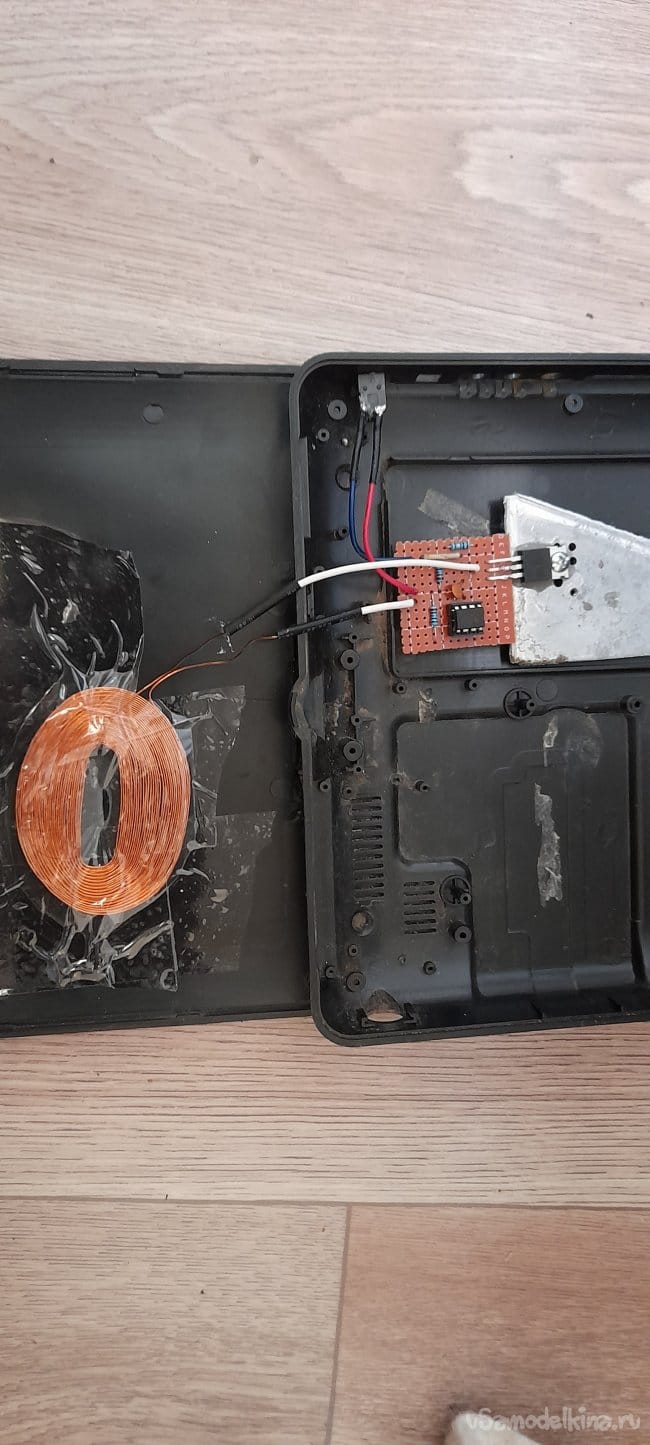

    Приклеил скотчем катушку к крышке плеера, подпаял концы к схеме.

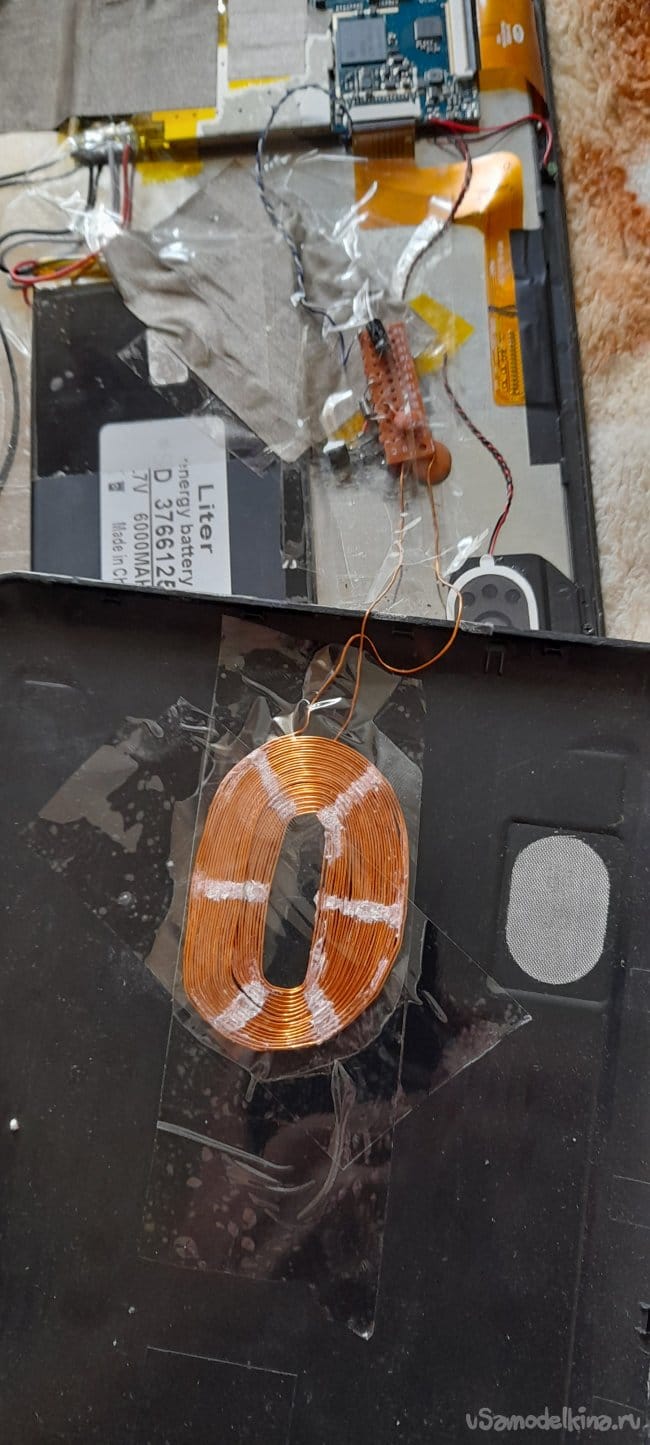

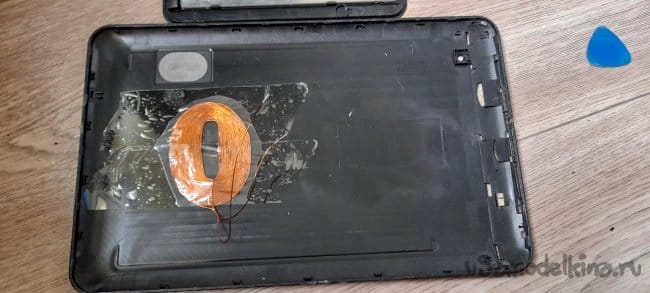

    Теперь очередь приемника. Так же скотчем закрепил на задней крышке планшета катушку приемника.

    Приемник подпаял к проводам питания и к катушке.

    Для уменьшения размеров приемника пришлось стабилизатор установить на гибких проводниках. Поначалу делал на стабилизатор теплоотвод из алюминиевой пластинки из банки от кока-колы, но в процессе эксплуатации выяснилось, что теплоотвод не нужен.

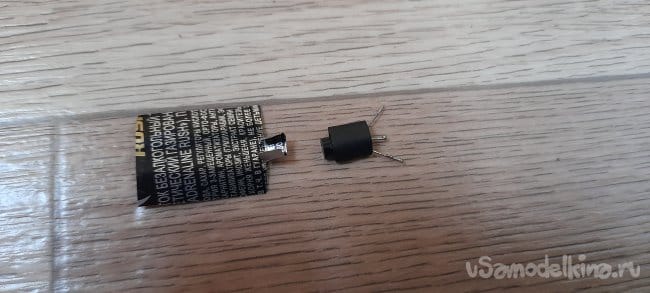

    Сделать теплоотвод для стабилизаторов и транзисторов с корпусами ТО-92 - элементарно.

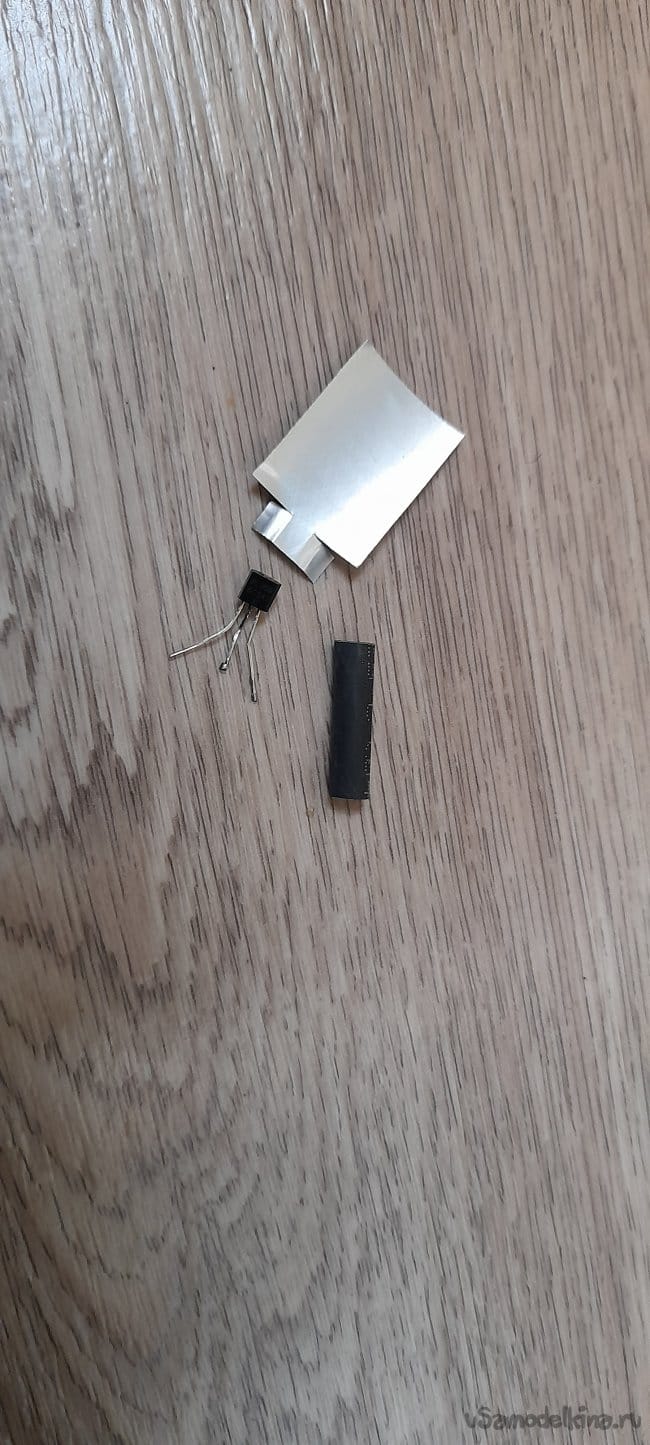

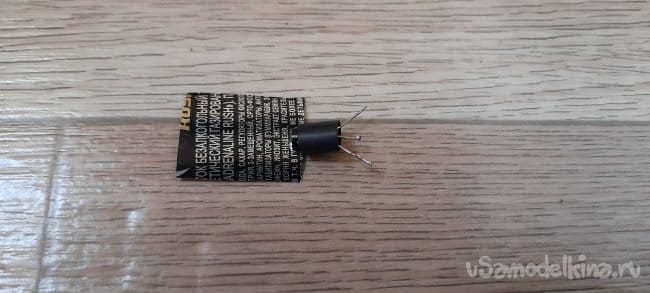

    Вырезать из тонкого алюминия, (можно даже из пивной банки) такую детальку:

    Отформовать ее по корпусу и на транзистор или стабилизатор надеть кусочек термоусадочной трубки:

    вставить теплоотвод и нагреть термоусадку.

    Готовый передатчик.

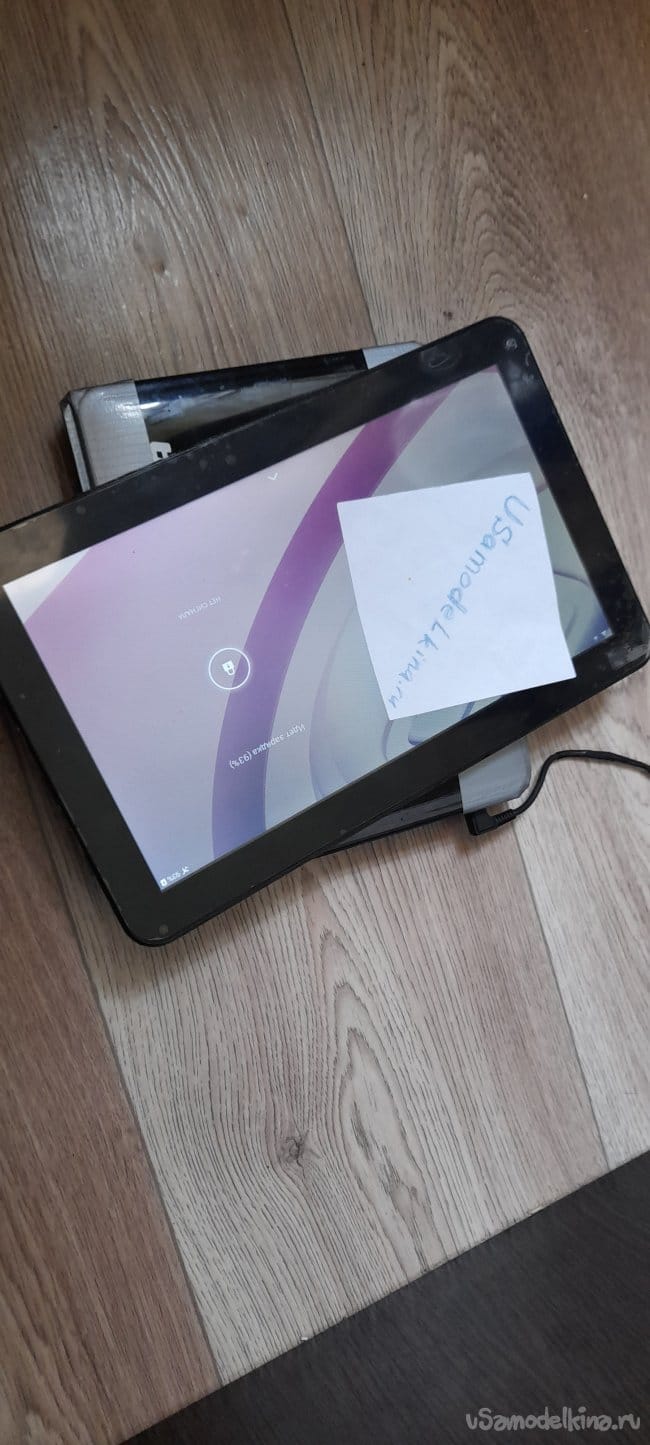

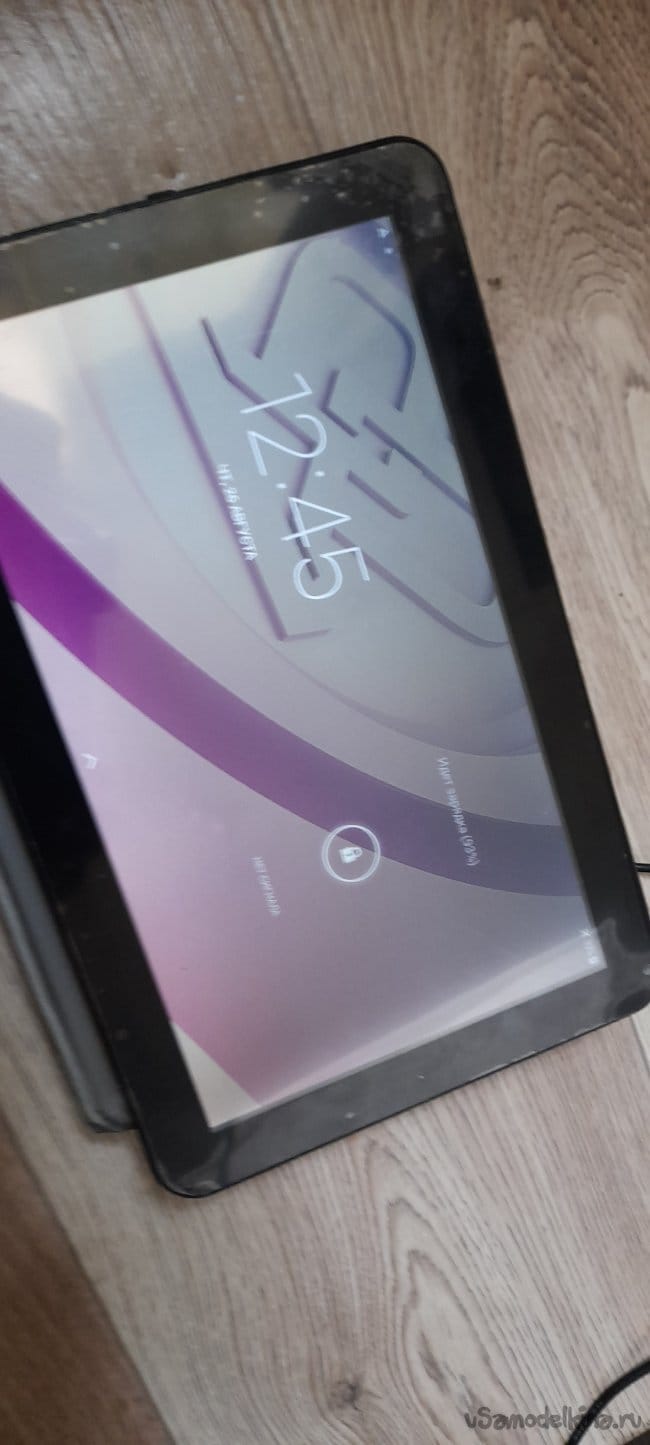

    Заряжается.



    Разобрал и пофоткал. Нашел приспособу для намотки плоских катушек и даже намотал пару штук для фоток... Может быть когда-нибудь сделаю другое беспроводное зарядное, на двух транзисторах. И приемник на деталях для поверхностного монтажа... Если всё сделать правильно и аккуратно, то никаких проблем быть не должно. Во всяком случае у меня претензий к этой зарядке не было.

    А вообще это всё понты. Плюсов в беспроводной зарядке всего два - не раздалбывается гнездо телефона/планшета и штекер кабеля и эта зарядка всегда на одном месте, просто подошел, положил телефон/планшет сверху и включил в сеть и не надо искать по всему дому куда зарядное запропастилось...
