Доработка столбчатого фундамента до ленточного

Существует целый ряд областей бытия, где любое телодвижение стоит дорого. Именно сюда в первую очередь и стекаются любители легкой добычи. Применительно к сферам где витают обычные граждане, одно из важных это конечно строительство. Множество вполне дорогостоящих современных «модных» решений, застройщику, фактически предлагается испытывать на себе, обычно, в смысле долговечности и пользы для здоровья. Часто применение одного такого решения вынуждает (капитализм) тратиться на сопутствующие. Отделять настоящий прогресс от временщиков сложно – назойливая реклама, невысокая техническая грамотность граждан и их инстинктивное доверие к публичным словесам, традиционный «авось».


Кровать в спальне ставить по фен-шую или по барабану?

Из телефонного разговора дизайнера с заказчиком.


Стоит сказать и о еще одной стороне, по возможности, вводящей доверчивого и неопытного застройщика в заблуждение, но уже не из-за наживы, а из любви к искусству. Это разного рода «экозеленые», вроде анастасиевцев. Этакие воинственные революционеры духа со своим видением современного образа жизни. Характерная черта – изобретательство природного, «на земле» образа жизни, из городской квартиры. Активно и настойчиво продвигают , в том числе, и разного рода экзотические «эко» технологии рукодельного строительства, вроде саманных, заглубленных, из поленьев, бутылок, мешков с грунтом и прочее подобное. Здравые и правильные предпосылки здесь обильно перемежаются религиозной одержимостью и той же низкой технической грамотностью.

Печально то, что цена ошибки в выборе, даже в весьма скромном малоэтажном частном строительстве, вполне высока. «Ой где были мои глаза!»

Здесь, речь идет о доработке фундамента столбчатого бетонного литого, высокого, на косогоре, с лентой-ростверком (Фото 2).



Фундамент построил по мотивам технологии ТИСЭ (опоры-подошвы, связывающий столбики ростверк) но с поправками на местные условия. Свою основную функцию – служить надежной опорой дому, фундамент выполняет превосходно, был отлит в одиночку, в сжатые сроки и весьма экономно. Однако, однако.

Практика показала, что надежно, всесезонно, заделать пространство между столбиками, простыми способами совсем не просто – зимой грунт вспучивается и расстояние между поверхностью земли и нижним краем ростверка «плавает». Эта своенравная щель по периметру дома - окно в подвал. Предлагаемые способы заделки такого «компенсационного шва» можно назвать либо защитой от слабого ветра, либо эти способы сложны, дороги и ненадежны.

Чудовищным волевым усилием принято решение доработать имеющийся столбчатый фундамент со стоящим на нем домом до фундамента ленточного. Пришлось браться за лопату и мастерок.

Что нужно было сделать. Имеющаяся заделка междустолбикового пространства – из чурбачков уложенных на глиняный раствор (Фото 3). На манер стен «дома-поленницы».

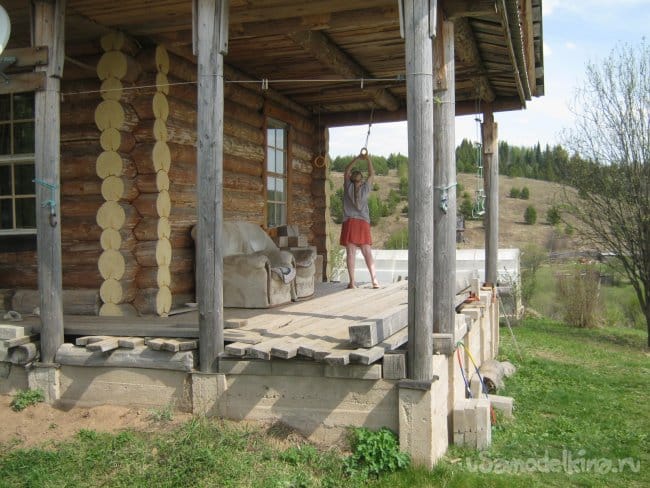

Требуется удалить глину с поленьями, грунт между столбиками раскопать до основания подошв опор, на высоту плит-подошв (около 20 см) отлить узкую ленту дополнительного фундамента и на ней возвести стенки из бетонных стеновых блоков или кирпича. Задача осложняется малым пространством для маневра и имеющимся, хотя и временных настилом-полом будущих веранд (Фото 4).




Что понадобилось для работы.

Набор шанцевого инструмента, садовая тачка, мастерок, разметочный инструмент – уровень, рулетка, веревочка, мелок, карандаш. Для приготовления бетонной смеси использовал старинную фабричную бетономешалку с ручным приводом, очень облегчил работу самодельный желоб для спуска готовой бетонной смеси в ямы. Мелочи.

Материалы – песок, ОПГС, цемент, кирпич, блоки бетонные стеновые пустотелые, мелочи.


К делу.

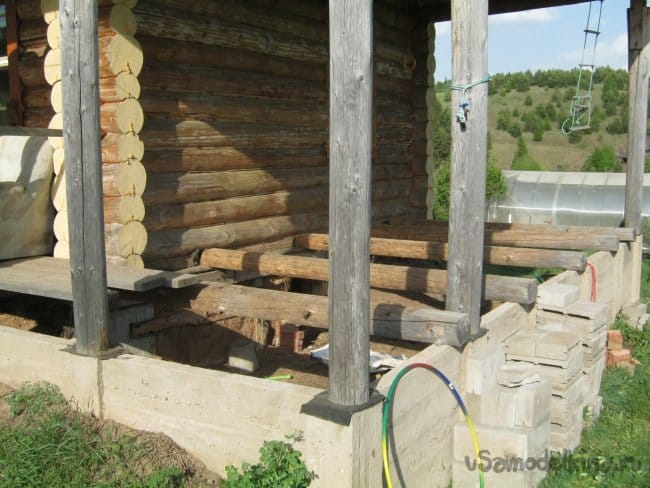

Все работы традиционно выполняются своими силами - скажем прямо, небыстро. Для более или менее нормального проживания на время работ, разбил их на несколько локальных частей по сторонам дома – южная, западная и т.д. Здесь, описаны работы на самой сложной южной стороне – дверь-люк в подвал, проемы вентиляции, самая широкая плита-ростверк и большая веранда над головой (Фото 4).
Первым делом освободил «операционное пространство» - разобрал доски настила (Фото 5), бревнышки «переводов» сгруппировал в одном месте.



Подверандное пространство оказалось удобной кладовкой для нетребовательного к условиям хранения хлама и с годами его накопилось преизрядно. Ну что же, уборка – простейший способ успокоить свой мятущийся дух. Деревянный хлам определил в уличную водогрейную печь, пластиковую всячину рассортировал и упорядочил, не гниющую и не пористую дрянь скомпоновал для замуровывания в бетон.

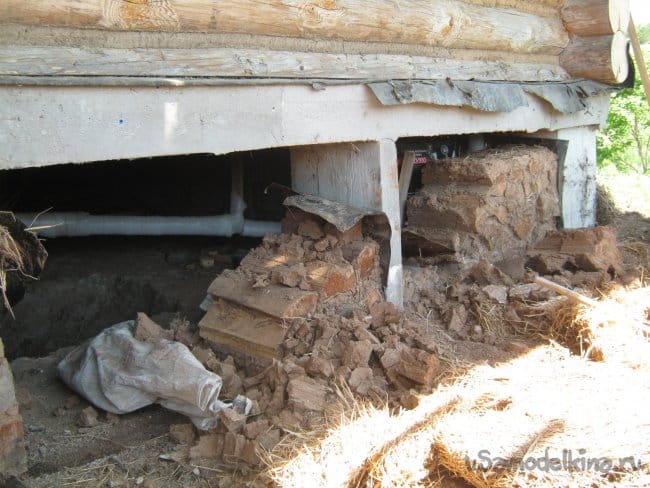

При помощи кувалды и волшебного лома разломал деревянную заделку фундамента (Фото 6), обломки рассортировал по своему хозяйству – глиняные куски на засыпку ям, солому в компост, поленья в печь.

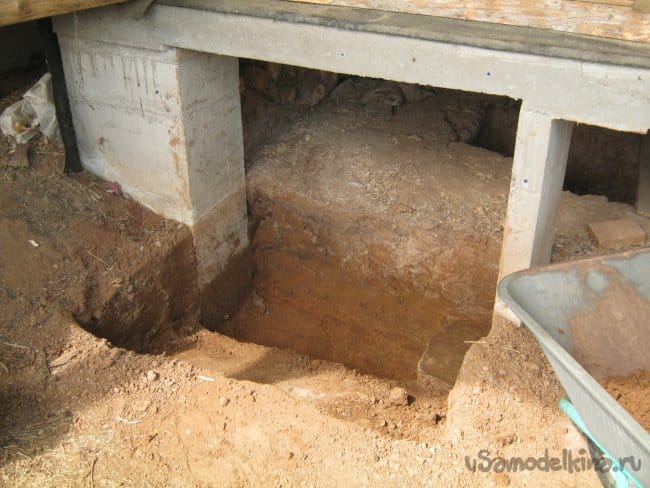

Между каждой парой столбиков изловчился раскопать узкие траншейки «на глубину залегания» - до уровня подошв опор. Работать в такой канаве конечно невозможно, приходилось одновременно отрывать и изрядный приямок (Фото 7).

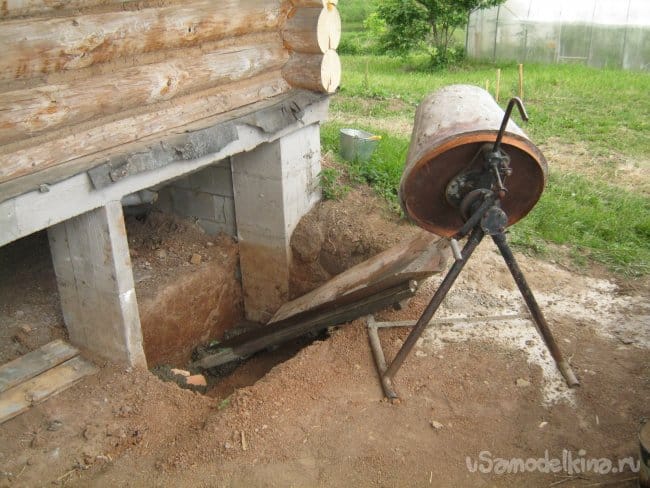

На дне узкой части окопчика (Фото 7), вровень с бортиком отлил бетонную полоску – недостающую опору на грунт. Бетонную смесь готовил в старинной, на удивление – фабричной, бетономешалкой с ручным, вроде мясорубки, приводом. Расположил ее на берегу траншеи а готовую смесь спускал вниз по простейшему самодельному желобу собранному из куска старой лестницы и б/у листа кровельной стали (Фото 8).



Бетонную смесь готовил густой, с минимумом воды, так, чтобы готовый бетон в форму приходилось не заливать но укладывать слегка утрамбовывая колотушкой. Такая консистенция не позволяет расслаиваться смеси на фракции до затвердевания, готовая отливка получается прочной. В густой не затвердевший бетон удобно закладывать (не всплывают) небольшие пустотелые или легкие предметы из неорганики – бутылки, куски пенопласта и т.п. - прочность бетонных оснований для легких построек избыточна, пустоты же экономят силы и дорогие материалы, снижают теплопроводность конструкции, позволяют с пользой утилизировать хлам.
Для облегчения бетонных работ добавлял в бетонную смесь ПАВ – растворял в воде недорогой стиральный порошок.

Готовую отливку несколько дней поливал водой.

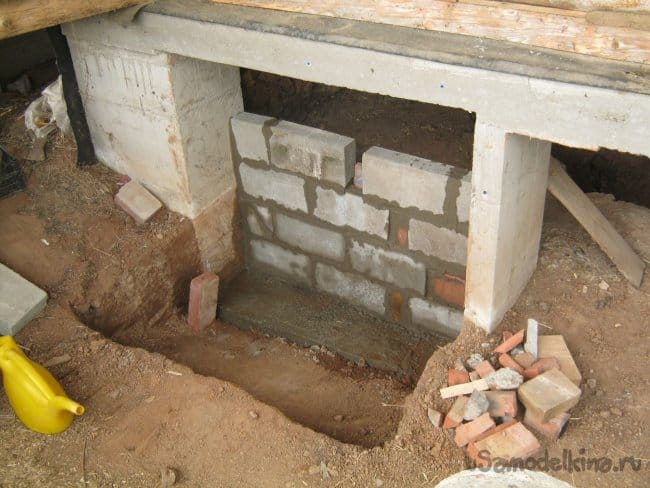

Приступил к возведению узких стеночек закрывающих свободные проемы между курьими ножками фундамента (Фото 9). Использовал имеющиеся остатки тонких – стеновых, пустотелых бетонных блоков и б/у кирпич, в том числе и оставшийся при ремонте печей. Этот приходилось получше мочить чтобы удалить глину и пыль.





В процессе кирпичной кладки уже уложенное старался периодически поливать водой из лейки. Пустоты не сразу догадался наполнять – захоронить не впитывающий воду синтетический хлам – резину, пластмассу, обрывки рубероида и т.п. В длинных и широких секциях изловчился замуровать старый, рассыпающийся в руках ковер, рваные рюкзаки и сумки.

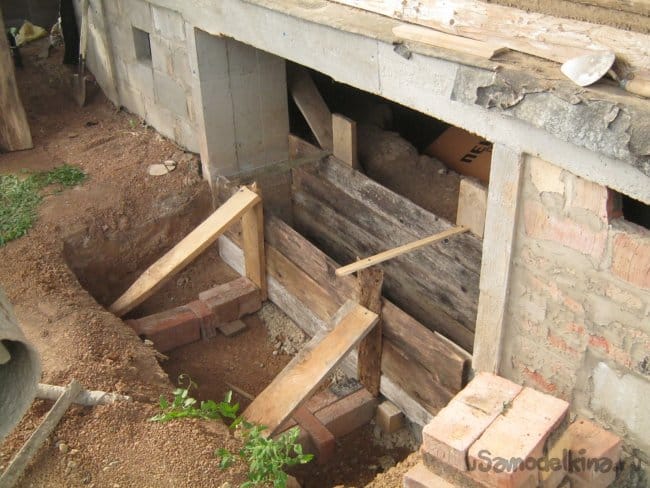

В средней секции с южной, «лицевой» стороны решил оставить «грузовой» люк в подвал – «пассажирский» уже есть изнутри дома. Люк перед морозами будет заделан парой деревянных щитов на монтажной пене и предназначен для гипотетического активного использования подвала. Ширина люка – по ширине садовой тачки плюс чуток запаса для рук, высота – на уровне имеющегося грунта. Для устройства такого проема, бетонную отливку пришлось делать в дополнительной опалубке, высотой на уровне грунта (Фото 11).




К моменту завершения отливки привезли и новый кирпич, на местном заводе удалось со скидкой приобрести некондицию. Стенку проема с лазом сложил аналогично остальным - широкой, с пустотой внутри (Фото 12).

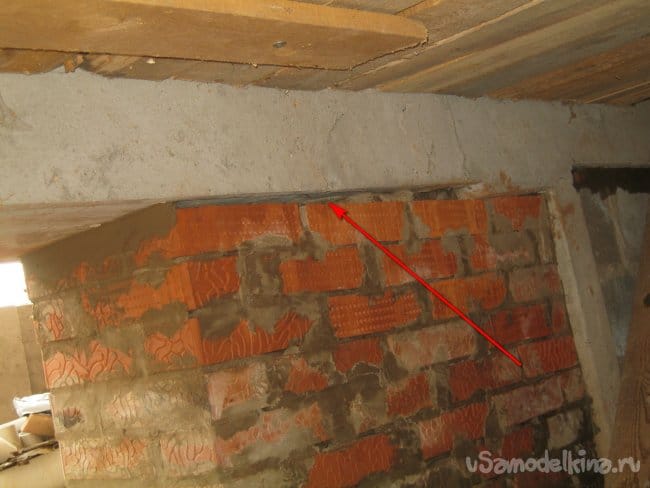

Затруднение вызывал шов сверху, между последним рядом и низом ростверка (Фото 13). Чтобы глубоко заделать его кладочным раствором применил импровизированный шприц, такой каким кондитеры украшают торт кремом – четверть мягкого полиэтиленового пакета с отрезанной верхушкой. Мастерком закладывал в него порцию-другую не слишком густого раствора, закручивал широкие края винтом и выдавливал кладочную смесь в шов. Получалось чудо как хорошо – экономно и быстро.

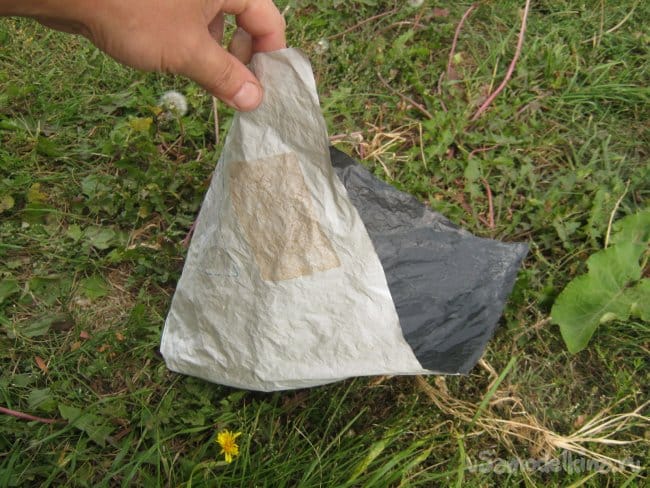

Фото 14. Угол полиэтиленового почтового пакета с Али-Экспресс. Верхушечка срезана. Приспособление для заполнения негустым кладочным раствором трудных швов. Сэкономило колоссальное количество нервов и времени.

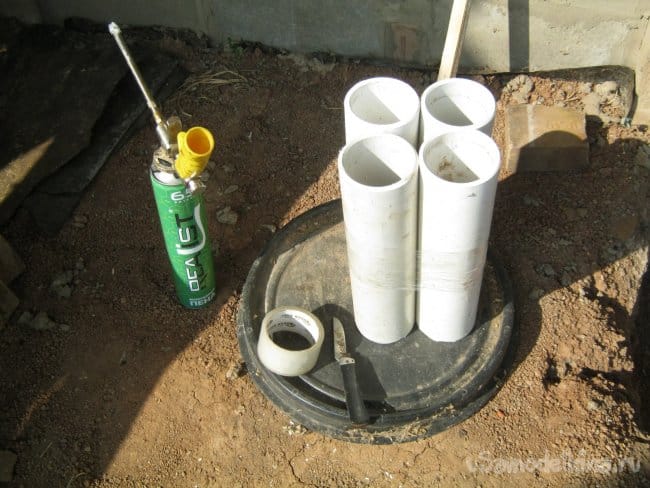

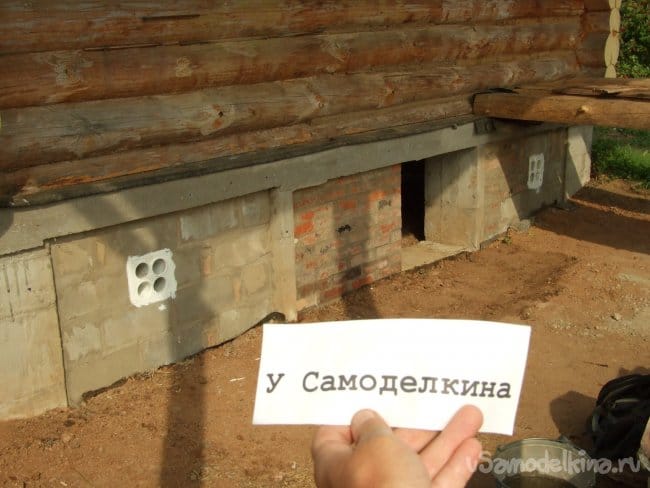

Вентиляционные проемы, «продухи» для летнего проветривания и сушки подвала – их четыре штуки, по два спереди и сзади дома. Задние выходят в пристроенный дровник, один из них на зиму «сокращается» до небольшого отверстия для кота. Остальные, в том числе и новые спереди затыкаются. В двойных стенках спереди в эти окна вставлены по четыре трубы-воздуховода и заделаны монтажной пеной. Трубы – подобранные на колхозном поле толстостенные пластиковые втулки от катушек пленки для механизированного обматывания рулонов сена. Длину их уточнил по месту, лишнее обрезал на циркулярной пиле. Судя по запаху при резке – полистирол. Чтобы не ёрзали до заделки, скрепил несколькими витками канцелярского скотча (Фото 15).




Бетон в месте заделки попшикал водой из распылителя, после затвердения пены острым ножом заподлицо срезал лишнее и в пару слоев покрасил белой водоэмульсионной краской от УФ.




Babay Mazay, сентябрь, 2021 г.
