    Музыкальный мини центр на основе китайского FM модуля с аудиодекодером на борту


    Привет всем Самоделкиным, практикам и теоретикам. Всвязи с праздниками и прочими подобными мероприятиями, образовалось немножко свободного времени, которое было нагло уделено себе и своим прихотям, интересам и желаниям.

    Однажды, в студеную зимнюю пору, изнывая от скуки и безделья, приспичило мне покопаться в закромах своих, очистить немного места от старого хлама для складирования хлама посвежей. В недрах среднего уровня глубины наткнулся я на залежи полезнейших ископаемых и среди них был один из "отказников" в виде модуля с FM, Bluetooth, способного проигрывать МР3 с флешки и карты памяти.

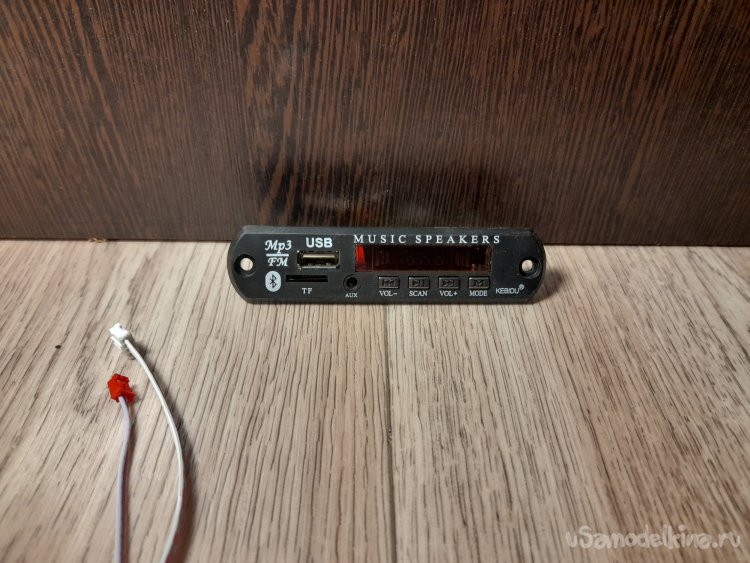

    "Отказник" потому что когда-то кто-то попросил меня заказать это чудо китайской инженерно-дизайнерской мысли на AliExpress, а потом передумал и эта штука осталась у меня. Конечно, время и разные железяки потрепали этот чудо-аппарат, но в общем и целом он мужественно сохранил презентабельный вид, за что я решил премировать его корпусом. Пластик отпал по причине отсутствия в магазинах дихлорэтана, а домашних запасов не хватило бы точно. Разного рода клеи для пластика я как-то не признаю - долго, грязно и ненадежно, поэтому решил делать корпус из мдф - легко обрабатывается, прочный и намертво клеится обычным ПВА за несколько минут.

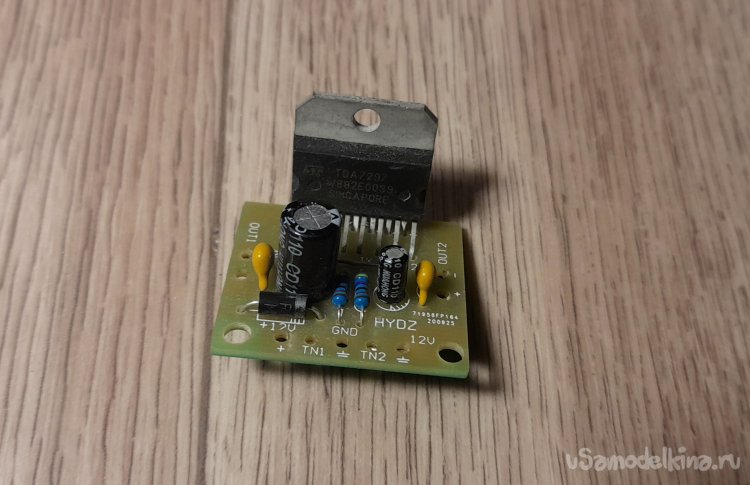

    Этому модулю требуется усилитель. В выше упомянутых закромах отыскал уже собранный усилитель на TDA7297, пару лет назад покупал его набором для самостоятельной сборки и использовал его при ремонтах звуковой аппаратуры в частности для проверки разных там предусилителей. Уже не помню его характеристик, заявленных китайскими алхимиками, но по громкости и тембрам звучания он вполне подходящ для элементарных самоделок, подобных моей.

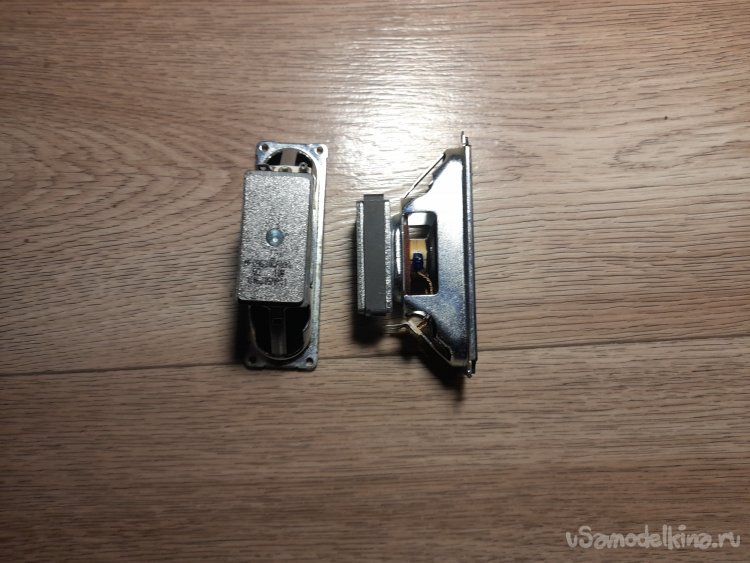

    Определившись с усилителем, возникла другая проблема - динамики. Имеющиеся в запасе большие, мощные и дорогие головки на такую шарманку ставить глупо, а покупать специально для этой балалайки - жаба давит. На определенном горизонте недр откопал жк телевизор с битой матрицей и снятой сетевой банкой в блоке питания. Поколебавшись пару-тройку минут, со словами: "сгорел сарай - гори и хата", снял с этого жидко-кристаллического бедолаги динамики, чем практически подписал ему смертный приговор. На удивление очень качественные головки, подключил их для проверки к выходу музыкального центра - звук чистый на любом уровне громкости. Samsung, однако...

    Следующий гемор..., точнее этап - блок питания. Еще во время эпопеи с динамическими головками была поставлена цель - ничего не покупать и ничего из рабочей аппаратуры не разбирать, а использовать только то, что наметется по углам и наскребется по сусекам. Наскреб вот такой импульсный блок питания от раздербаненного вхлам домашнего кинотеатра.

    Не очень мощный, но вполне достаточный для проигрывания музыки на громкости чуть выше среднего уровня. Была мысль использовать блок питания от нетбука, хоть наружного, хоть вмонтировать его в корпус проигрывателя, но выходное напряжение бп нетбука 19В, а напряжение питания усилителя и модуля 12-14В. Экспериментировать желания не возникло, так же, как и строить разного рода понижайки-стабилизаторы, да и блок питания нетбука как отдельно взятый агрегат - рабочий, а у меня пунктик - "не убий".

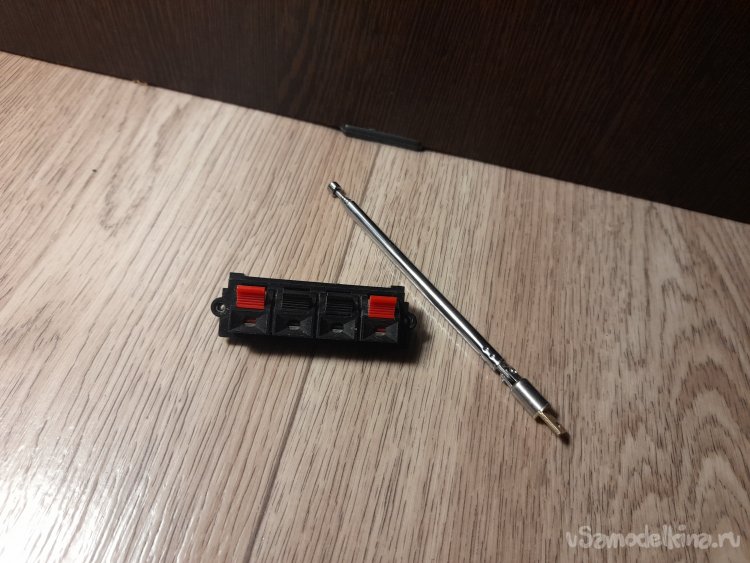

    Попутно при раскопках была найдена колодка для подключения колонок, выпаянная еще при Ельцине из первобытного музыкального центра и новая телескопическая антенна, купленная примерно в ту же эпоху и не пригодившаяся тогда, но пришедшаяся кстати в наши дни.

    После перекапывания и сортировки электронного хлама получился такой вот набор компонентов, готовых сплотиться в единое целое для создания нового почти организма... На этом этапе я ощутил себя Виктором Франкенштейном...
    Кстати, в процессе созидания радиатор был заменен на другой, более легкий и тонкий, потому как микросхема практически не нагревается...

    Весь этот ливер нужно теперь во что-то запихнуть, нужен корпус. Как уже говорил выше - корпус решил делать из мдф по причине легкой обрабатываемости и доступности - мы из мдф делаем мебель. В основном я использовал листы толщиной 4мм, некоторые элементы из плиты 6мм и 8мм.

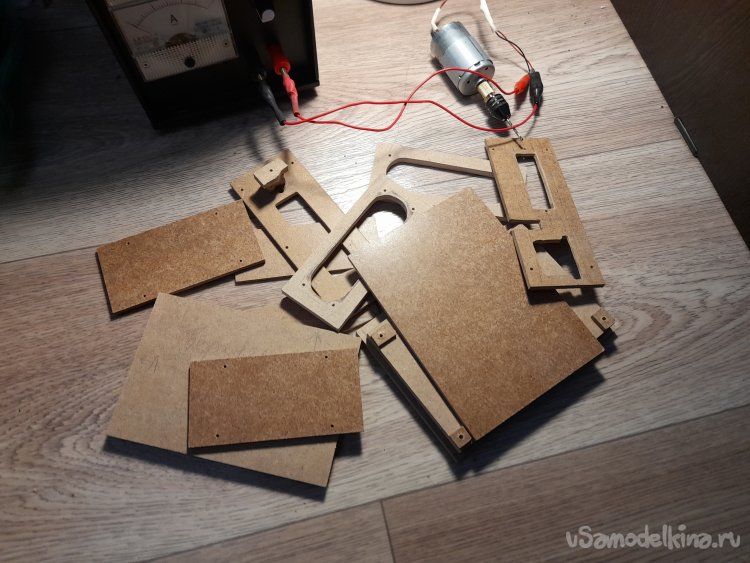

    Детали корпуса в размере и с необходимыми технологическими отверстиями и фигурными вырезами.

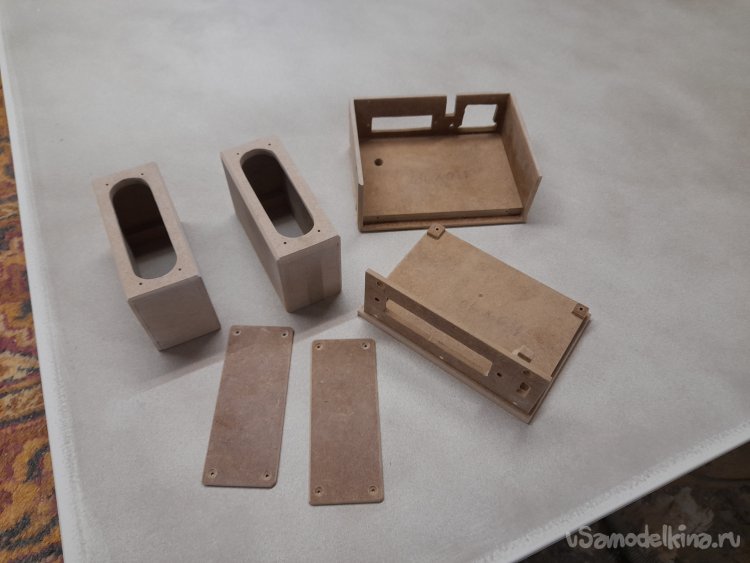

    А это уже склеенные корпуса колонок и корпус непосредственно самого проигрывателя перед покраской.

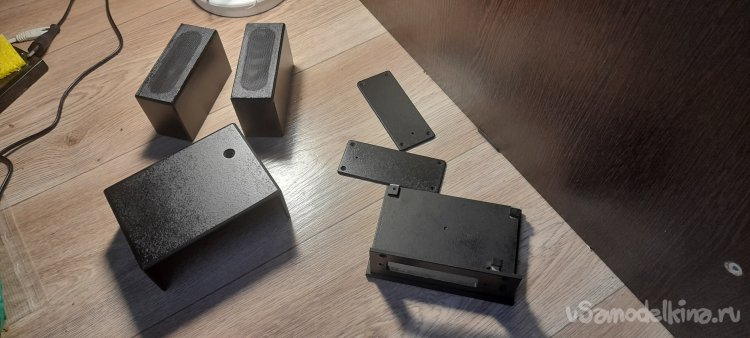

    Покрашенные корпуса и детали. Красил автомобильной матовой краской в баллончике, детали не грунтовал чтобы получить текстуру, похожую на текстуру пластиковых корпусов бытовой радиоэлектронной аппаратуры. Сетка на колонках - капроновая лента для штор, плотная и жесткая. Приклеил ее до покраски на клей ПВА, после высыхания клея прогладил горячим утюгом.

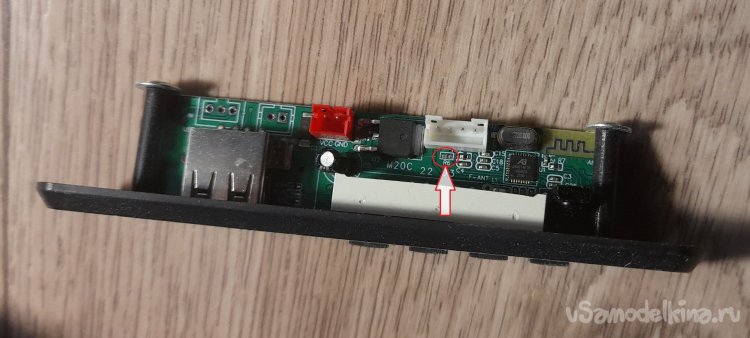

    Пара слов о самом модуле. Во время предварительной подгонки всех блоков выявился один принеприятный косяк - гул в динамиках, похожий на помехи от импульсных блоков питания, который не проявлялся при запитывании усилителя и модуля раздельно от двух блоков питания. Весь грандиозный проект оказался на грани провала, не успев по-настоящему развернуться... На том же алиэкспресс нашел в вопросах и ответах как люди избавлялись от такого гула - надо просто выпаять перемычку R6, что я и сделал, ткнув паяльником в этот резистор, как Д'Артаньян тыкал шпагой в пузо гвардейцев кардинала. И всё, гул исчез.

    Ну теперь самое интересное и самое нервное это сборка, потому как корпус расчитывался, пилился и клеился без точных примерок, а практически на глазок.

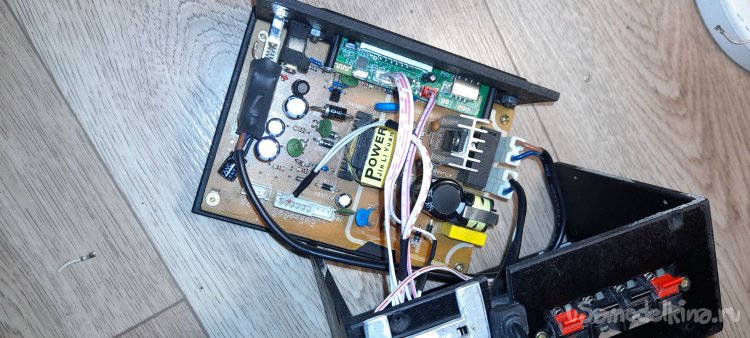

    Установил блок питания, звуковой модуль и сетевую кнопку на нижнюю часть корпуса.

    Вид спереди

    Плата усилителя, прикрученная к радиатору, с припаянными проводами питания и входными проводами звука.

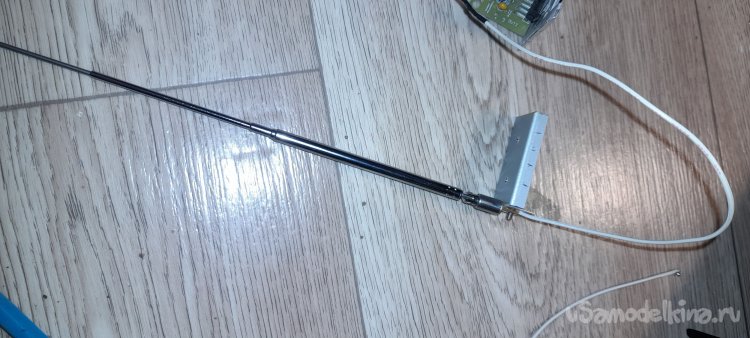

    Телескопическую антенну прикрутил к железяке, бывшей в свое время стойкой крепления DVD привода все в том же домашнем кинотеатре, просверлив в ней пару отверстий для саморезов. Правда во время установки верхней крышки эту железяку пришлось прооперировать, ампутировав одно отверстие (фото этой резни не сделал, не по этическим причинам, а просто протупил).

    Верхняя крышка в сборе. Установлена колодка для подключения колонок, усилитель на радиаторе с проводами, сетевой провод с колодкой и телескопическая антенна (с другой стороны крышки, на фото не видна).

    Все колодки в своих гнездах, всё подключено и осталось только закрыть крышку. (Вот тогда-то и выяснилось, что без урезания железяки с антенной дело дальше не пойдет). Короче, после несколькоминутных манипуляций колюще-режущими инструментами всё закрылось благополучно и все вздохнули свободно.

    Наконец-то подошла очередь колонок, они уже задолбались ждать. Но они не знают, насколько задолбался я, уговаривая эти железяки не сопротивляться.

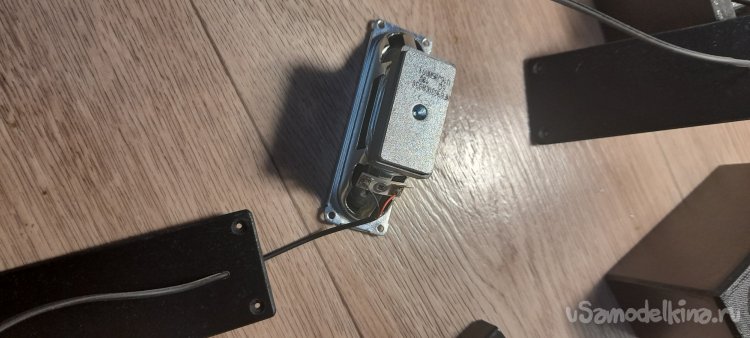

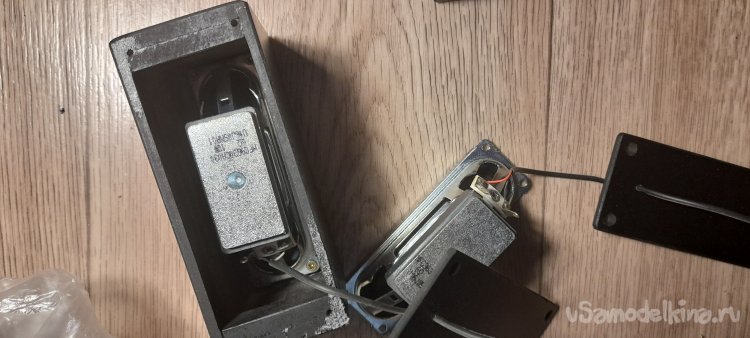

    Сначала пропустил провод в отверстие в задней крышке колонки и завязал узелок на нем, препятствующий выдергивание провода из колонки. Припаял провода к динамику.

    Потом уложил динамик в корпус колонки и прикрутил его саморезами.

    Колонки сзади и спереди.

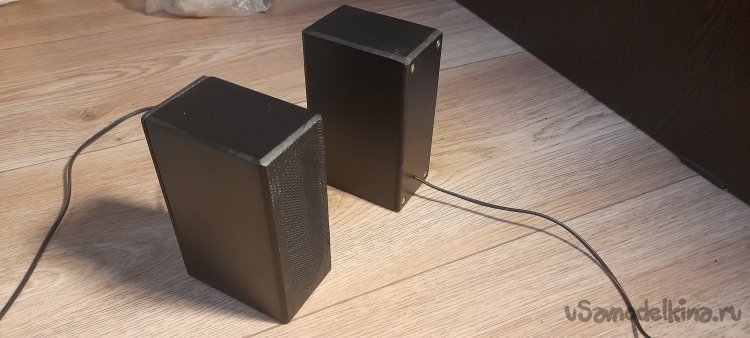

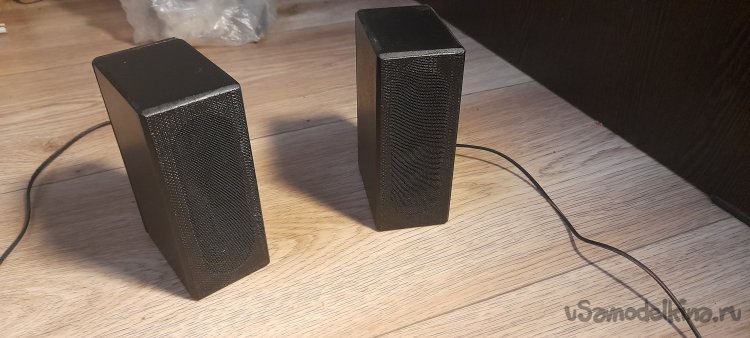

    Вид готовых колонок.

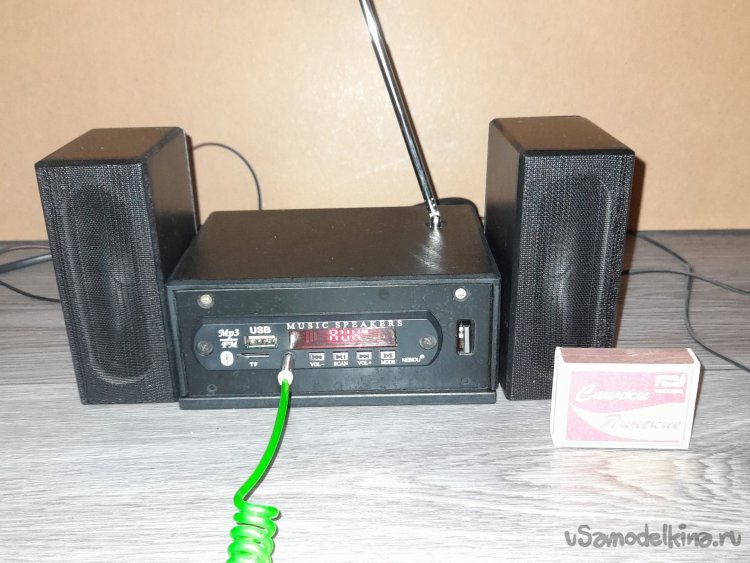

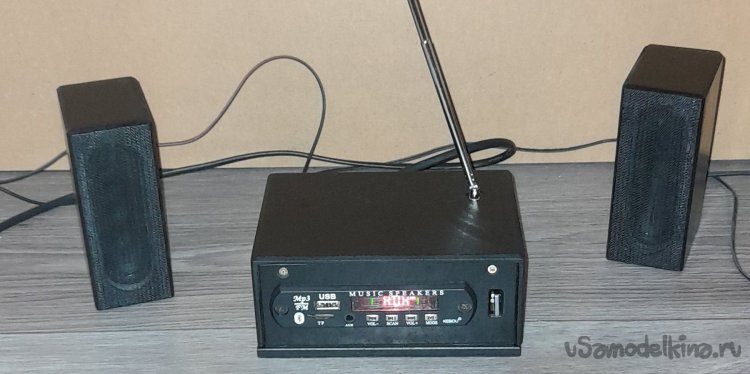

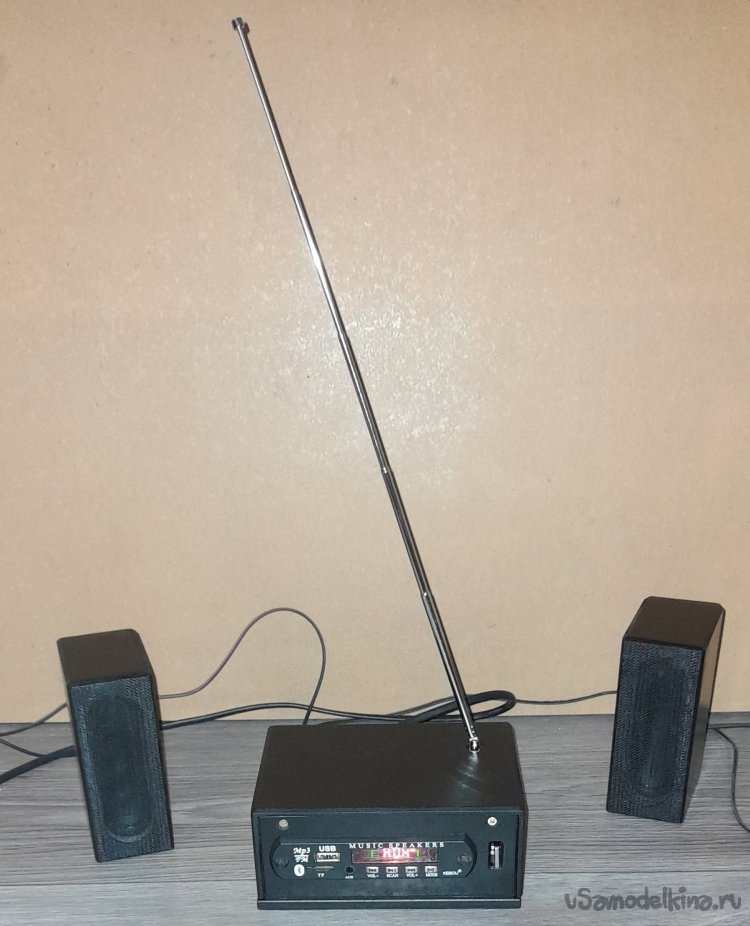

    Ну и фото готового устройства, этакого музыкального микроцентра

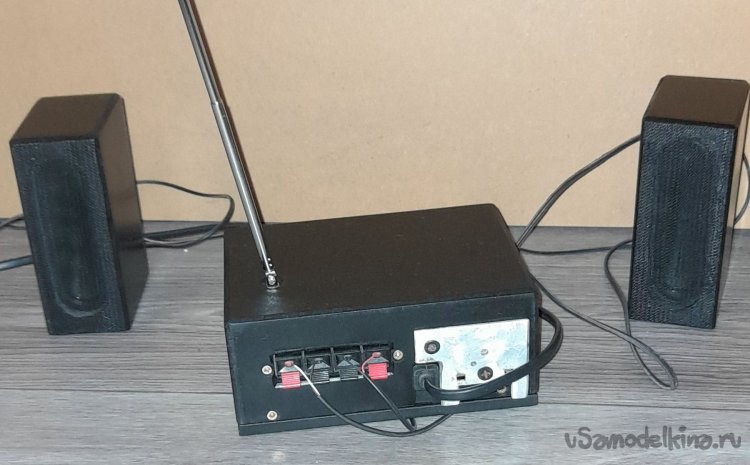

    Вид сзади

    Общий вид


    Что сделано - то сделано, переделывать не буду, хотя блок питания все же надо было ставить помощнее - при воспроизведении музыки через блютус на громкости, близкой к максимальной, эта шарманка отключается, ей, видите ли, не хватает мощности. Да и через AUX на максимальной громкости появляются искажения звука по причине той же недостаточности мощности. На максималках микросхема усилителя начинает греться, но не критично, установленного радиатора вполне хватает. Может быть, когда-нибудь, при наличии времени, выброшу блок питания от домашнего кинотеатра и вставлю какую-нибудь понижайку с гнездом от нетбука для запитки этого супер-агрегата от внешнего блока питания помощней. Но это не точно...

    Во время поисков обнаружился рабочий пятидесятиваттный советский трансформатор, если мне не изменяет память, от проигрывателя пластинок, куча разномастных советских и китайских транзисторов, мощных и не очень, новые в коробках вольтметры-амперметры на разные напряжения и токи, переменные и керамические резисторы, плата тюнера, жк матрица 15" от старинного ноутбука, на нем еще Владимир Ильич Ленин писал в ворде декрет о земле... Подозреваю, что я нашел себе занятие на некоторое время, во всяком случае есть мысль собрать простенький трансформаторный регулируемый блок питания...

    Надолго прощаться не буду. Всем добра и мира.
    Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

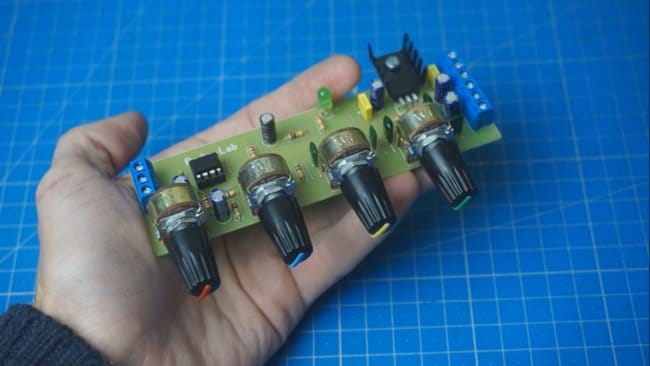

    Активный трёхполосный темброблок с однополярным питанием
