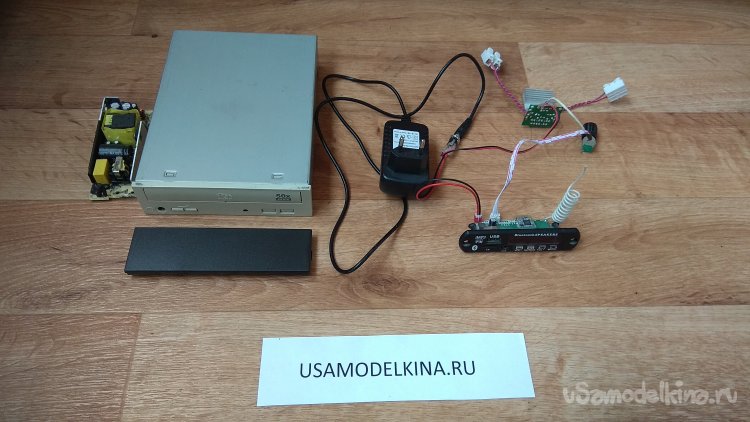

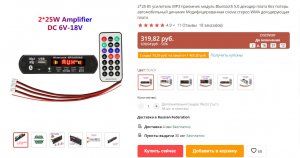

Пока ремонтировал бобинные магнитофоны, стал мешаться на рабочем столе модуль mp3 декодера с усилителем, о котором я рассказывал в одной из предыдущих самоделок. Пришла пора облагородить все это дело в корпус. В качестве корпуса среди множества вариантов был выбран корпус от CD-ROMа и заглушка от системного блока в цвет mp3 модуля.

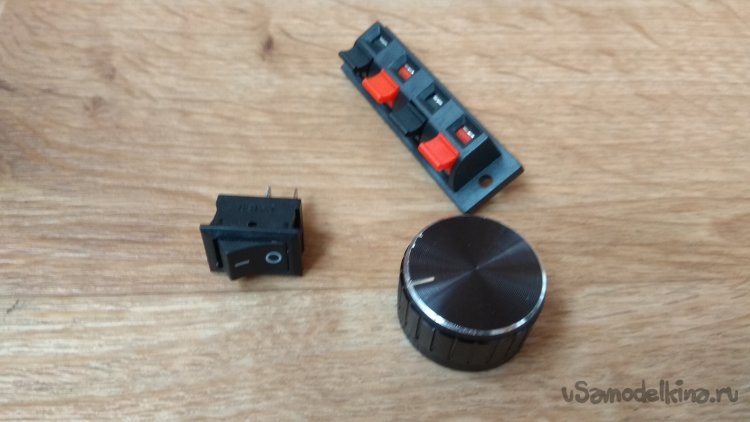

Дополнительно понадобились выключатель, колодка для подключения внешних колонок, ручка регулятора громкости. Модуль имеет встроенный регулятор громкости, но ручкой крутить громкость более удобно.

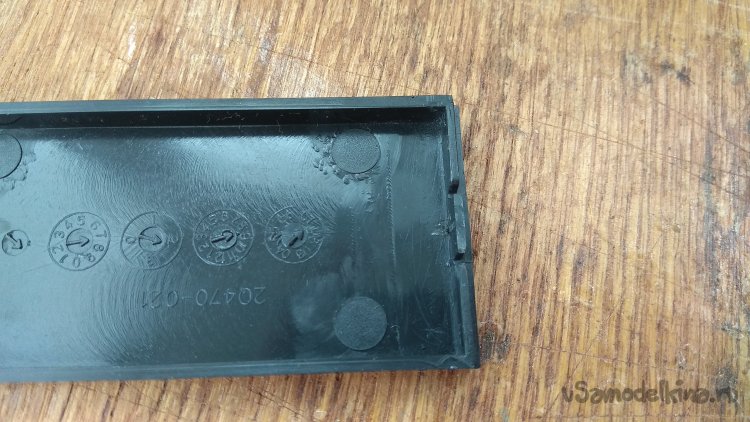

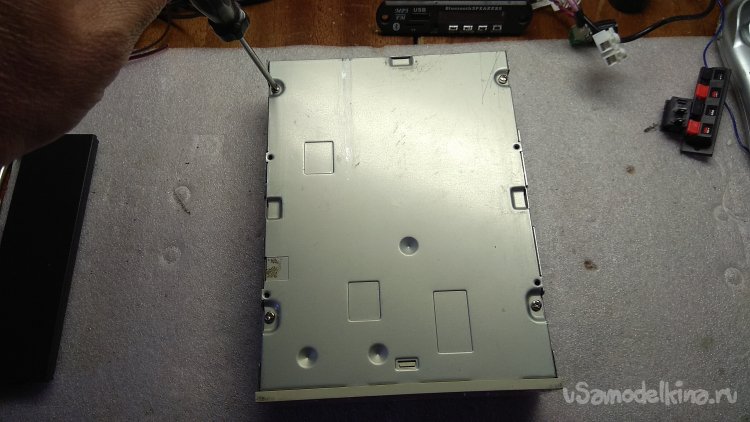

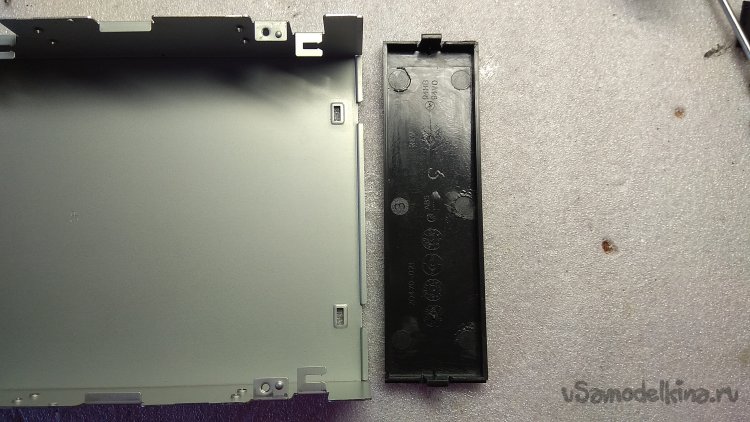

Разбираем корпус CD-ROM и примеряем заглушку:

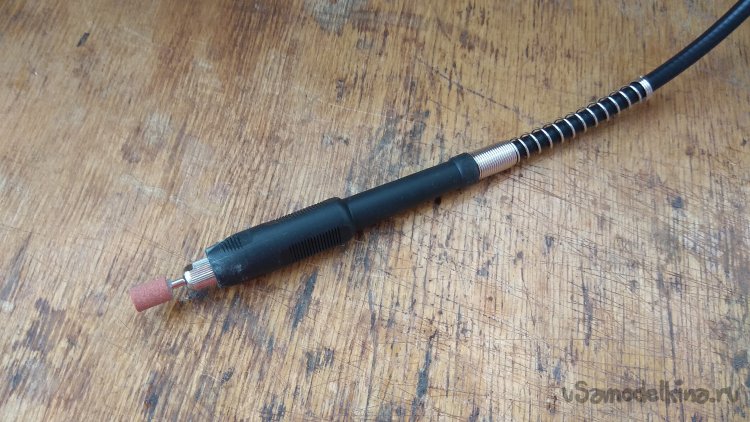

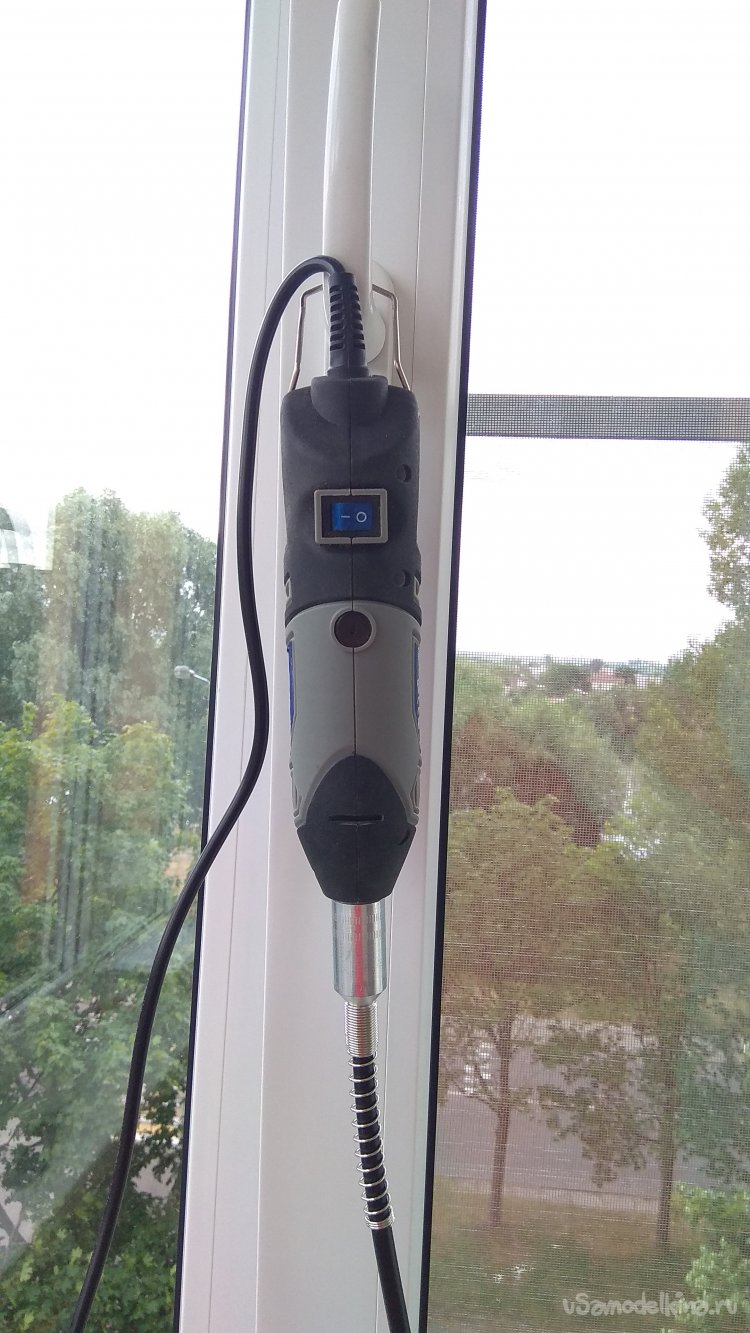

По ширине корпус CD-ROMа больше заглушки, натянуть конечно можно, но получается не красиво, заглушка сильно выгибается. Для выборки лишнего пластика воспользуемся бормашинкой:

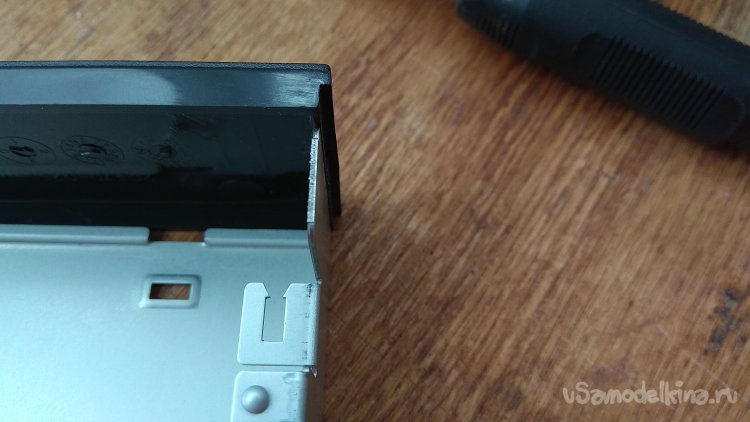

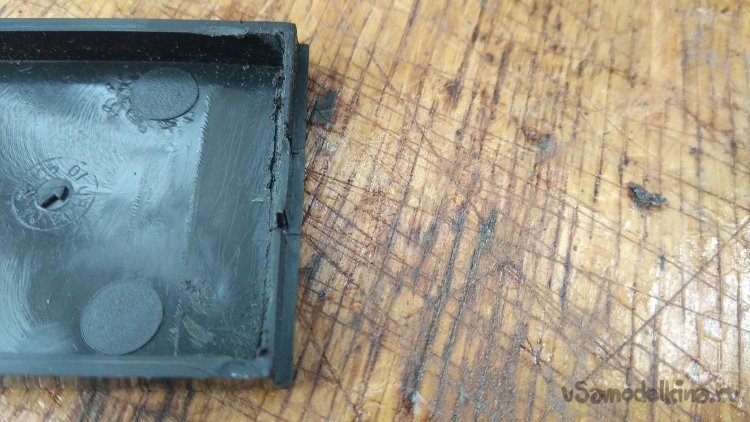

Лишнего примерно миллиметр, сточить с каждой стороны по полмиллиметра не проблема:

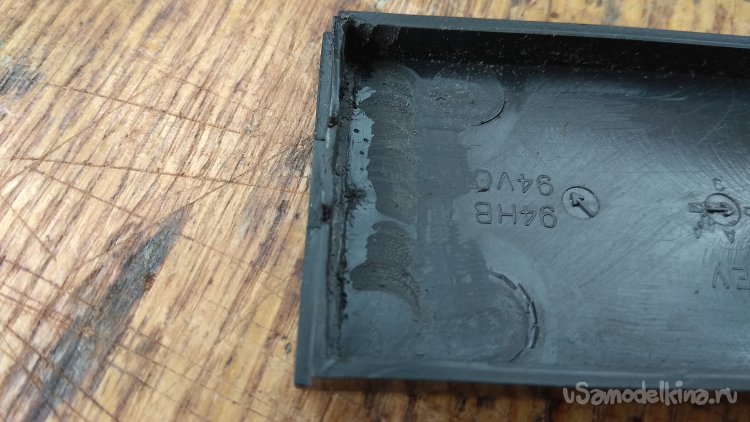

В углах и где не достал первой насадкой воспользуемся другой:

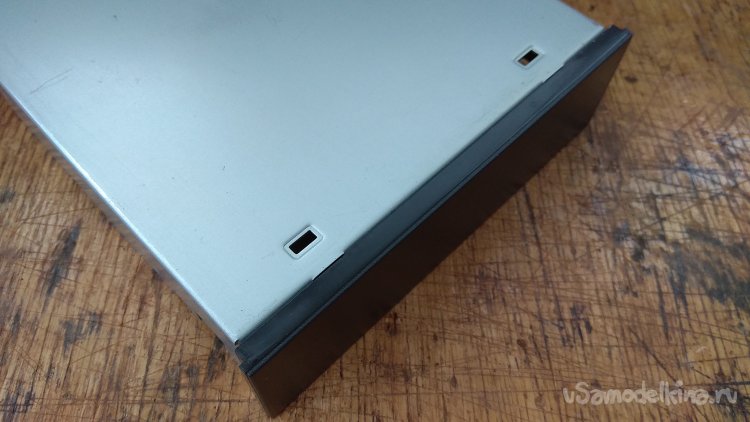

Вот так получилось, заглушка сидит плотно и не выгибается:
Займемся расстановкой компонентов на передней панели. Для удобства разметки приклеил к заглушке малярный скотч:

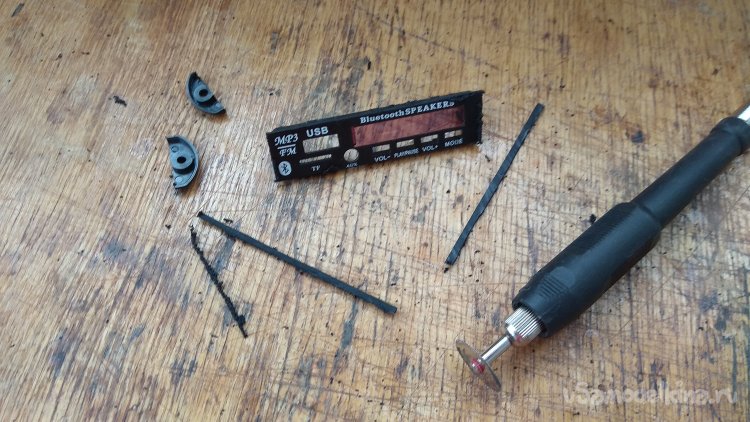

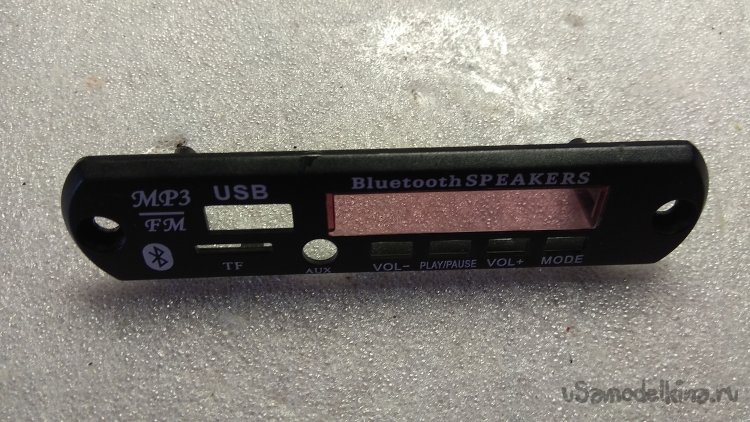

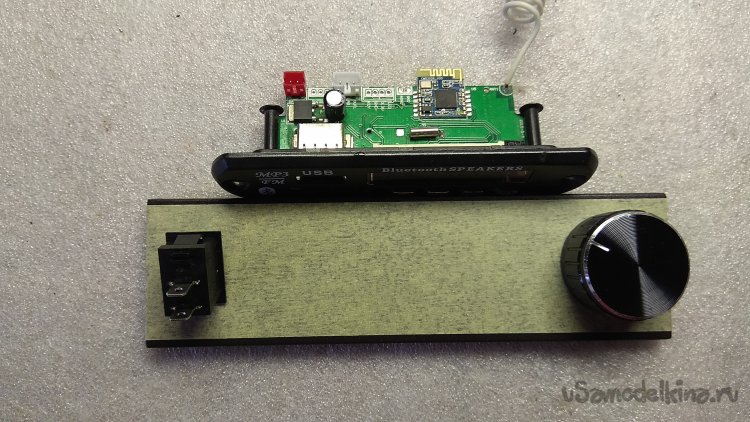

Панель mp3 модуля слишком широкая, большая ручка не помещается. Можно было поменять ручку на более мелкую, но я пошел другим путем. Мне не совсем нравилось, что модуль будет выступать из передней панели, хотелось сделать не как у всех, применявших этот модуль. Бормашинкой обрезал лишнее:

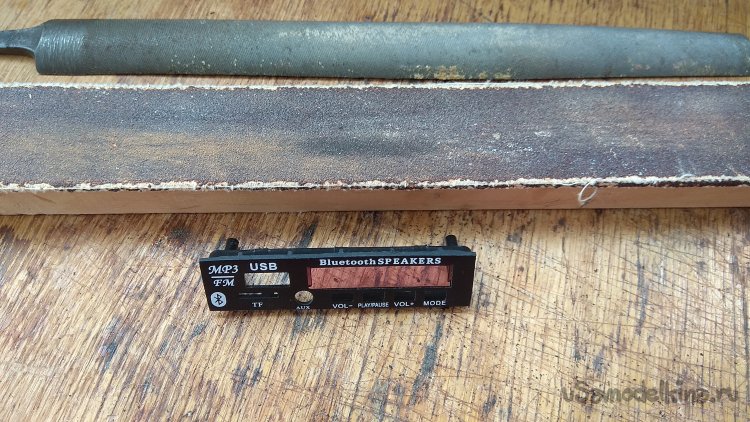

Выравниваю края обрезанной панели модуля:

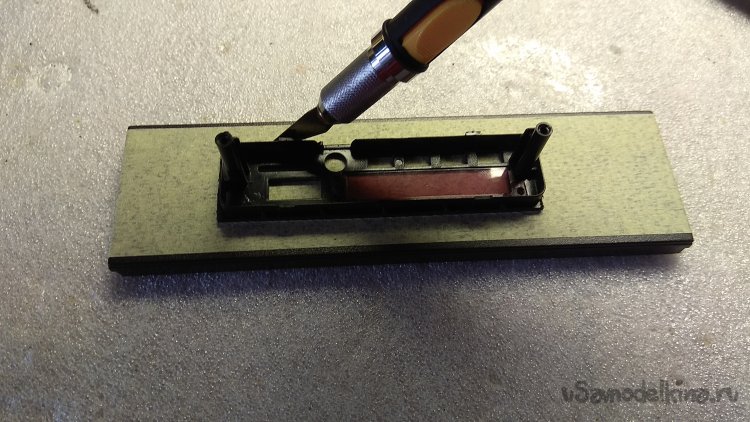

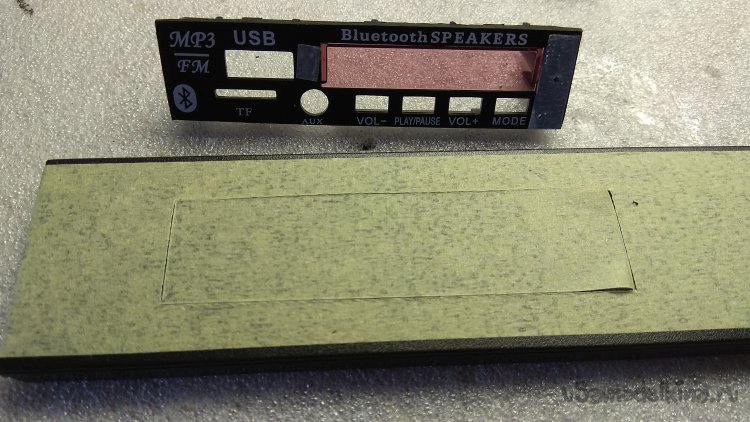

В следующем действии была технологическая ошибка. Первоначально я собирался разметить будущее отверстие в заглушке по высоте и ширине на миллиметр меньше обрезанной панели, чтобы потом аккуратно допилить в размер, но потом решил, что получится аккуратно разметить скальпелем.

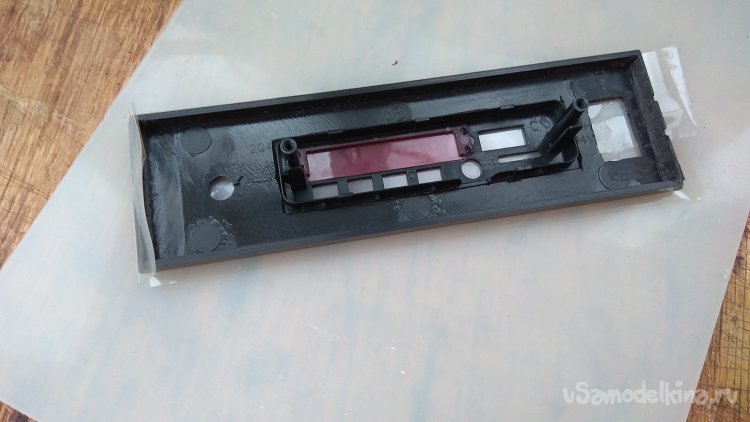

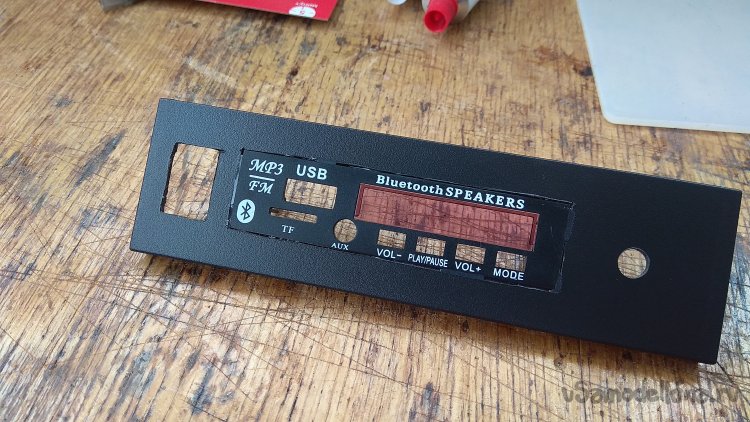

Вот только пилить отверстие нужно было с запасом под подгонку, что я не сделал и пропилил бормашинкой прямо по линиям разметки, уповая на минимальную толщину диска. В результате получились щели. Подровняв углы отверстия, скрепил скотчем заготовки для склейки:
В качестве клея использую эпоксидный пятиминутный клей. Один из его компонентов черного цвета, что позволяет для склеивания не использовать краситель:
Не совсем удачный выбор варианта клея или, по крайней мере, не стоило склеивать сразу все стороны. Клей имеет высокую вязкость, соответственно низкую текучесть и быстро схватывается. Еле успел втереть клей по периметру, как клей начал густеть.

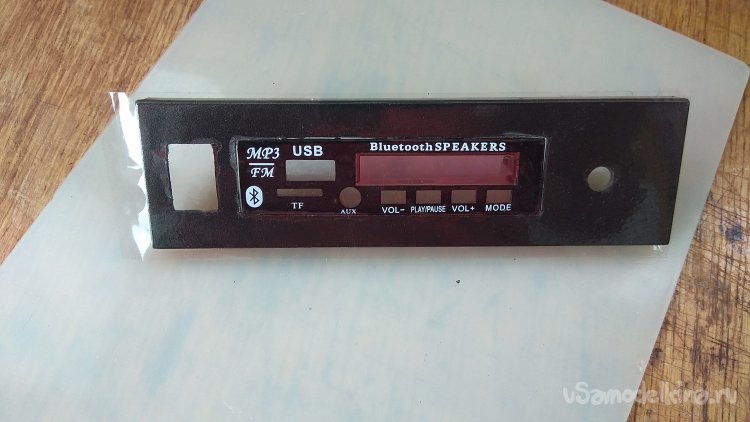

После полного схватывания отклеил скотч. Получилось не очень:

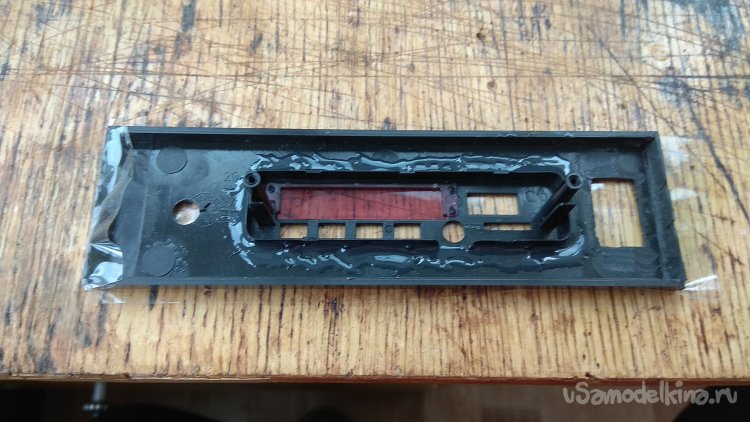

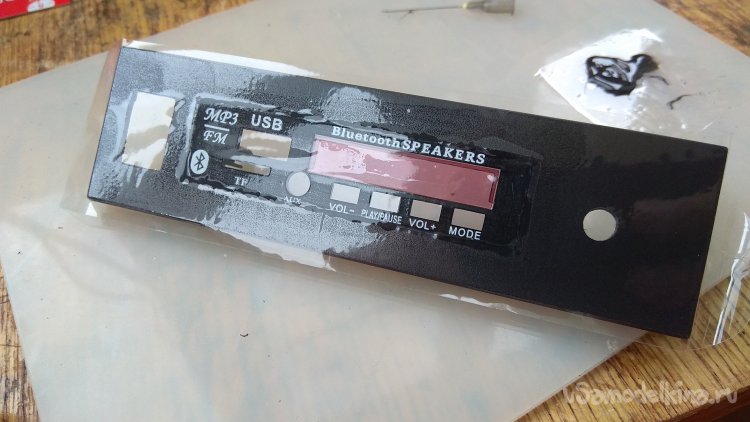

Развел еще клея и спиленной медицинской иглой, которой первоначально на первом этапе склейки хотел проталкивать в щели клей, прошелся клеем по пустым местам. Для выравнивания клея опять приклеил скотч, чтобы разгладить клей:

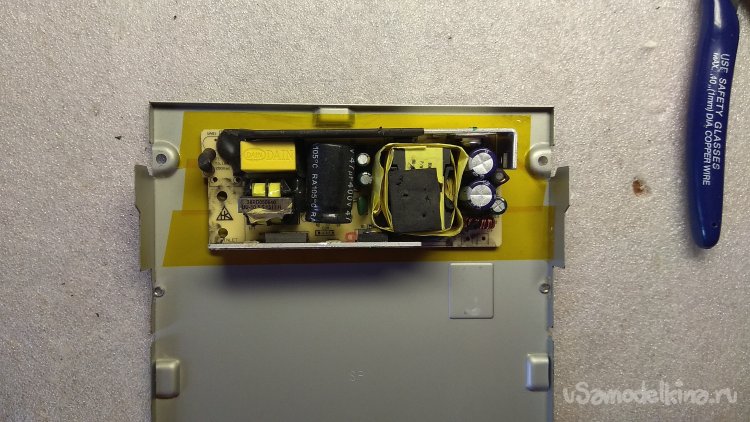

Пока клей застывает, решим вопрос с креплением блока питания. Заказывал несколько штук таких блоков с Алиэкспресс. Они б/у, судя по всему с каких-то блоков питания в пластиковом корпусе. Корпусов понятно нет, провода были обрезаны. Как вариант решил приклеить плату блока питания на вспененный двусторонний скотч. Для дополнительной изоляции проклеил корпус CD-ROMа каптоновым скотчем:
С обратной стороны платы блока питания откусил все торчащие ножки деталей:

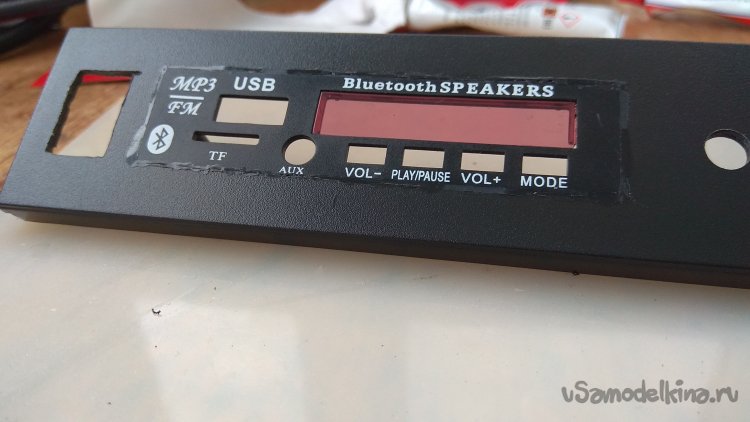

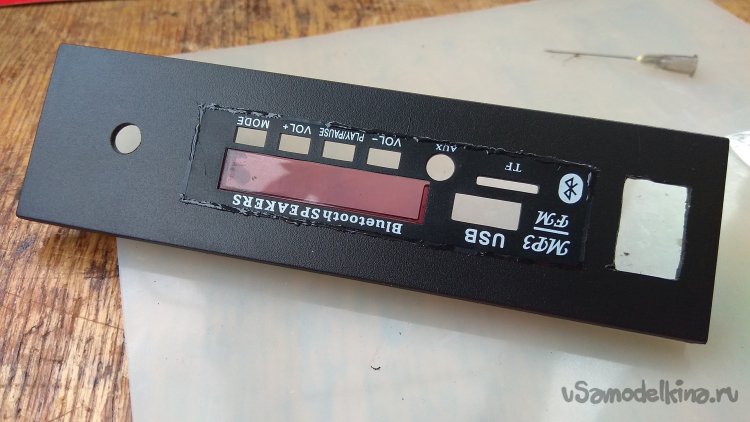

Вернемся к склеиваемым деталям. Результат не обрадовал. Вот что получилось:
Попробовал отполировать клей войлоком, но получалось только хуже. Войлок матировал поверхность клея и, задевая пластик, оставлял на панели потертости, поэтому сразу остановился и оставил как есть:

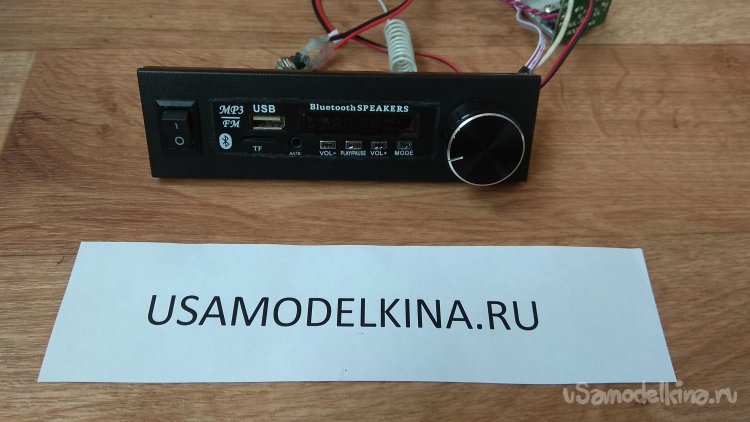

Собираем переднюю панель:

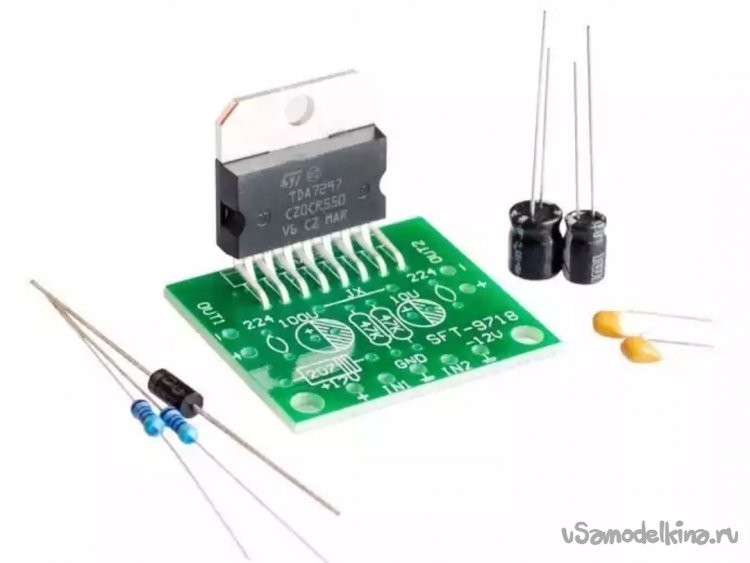

Усилитель мощности использую на TDA7297, заказывал на Алиэкспресс:
В прошлогоднюю жару усилитель прилично грел маленький радиатор, а тут еще корпус будет закрытый. Нашел в закромах радиатор побольше:

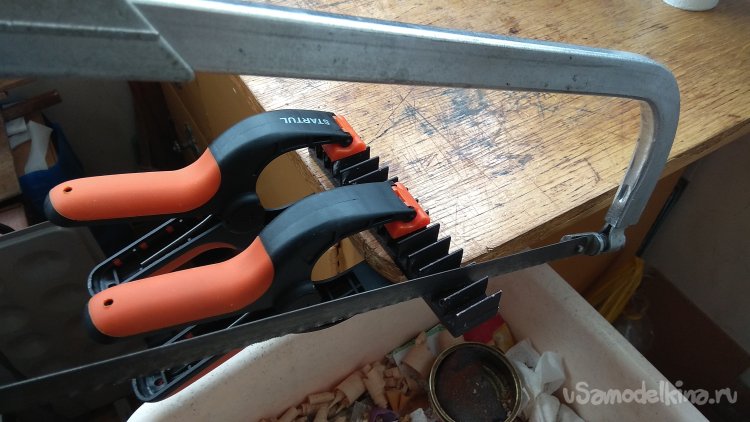

Радиатор немного не влазит, отпиливаем лишнее, фиксируя радиатор к рабочему столу пружинными зажимами:

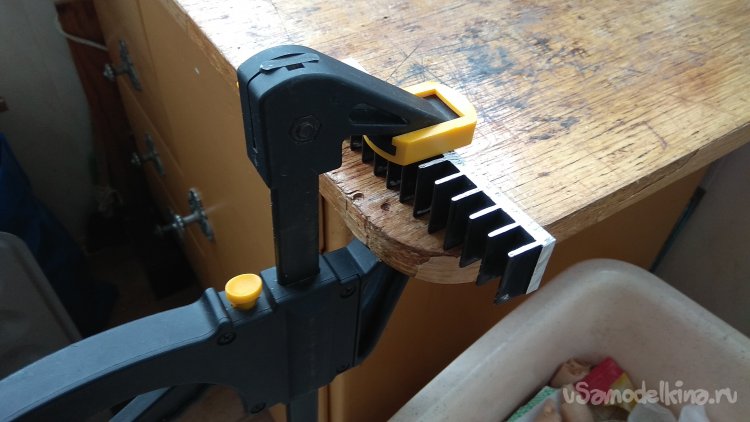

Пружинные зажимы оказались слабоваты, для сверления крепежных отверстий закрепим радиатор струбциной:

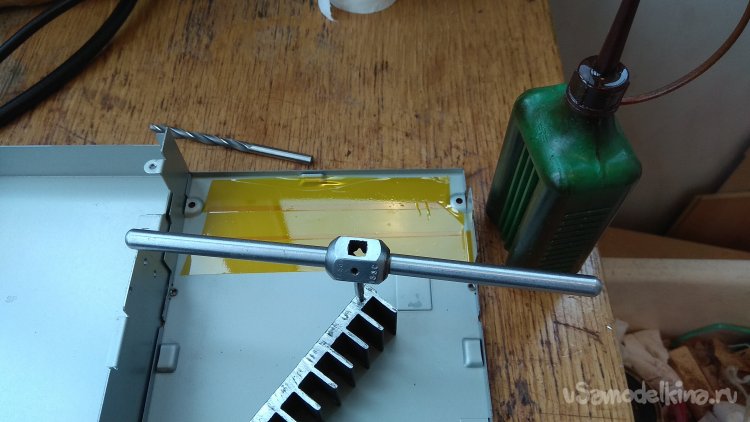

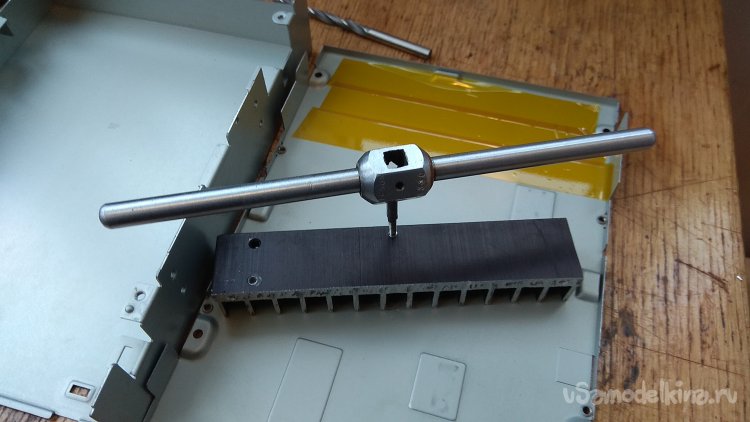

Сверлить алюминий удовольствие так себе. Смазку при сверлении не использовал, сверло постоянно забивалось. Нарезаем резьбу. В глухих отверстиях капал масло. С маслом резьба пошла мягче, правда пришлось резать в три захода, выкручивая и очищая метчик:

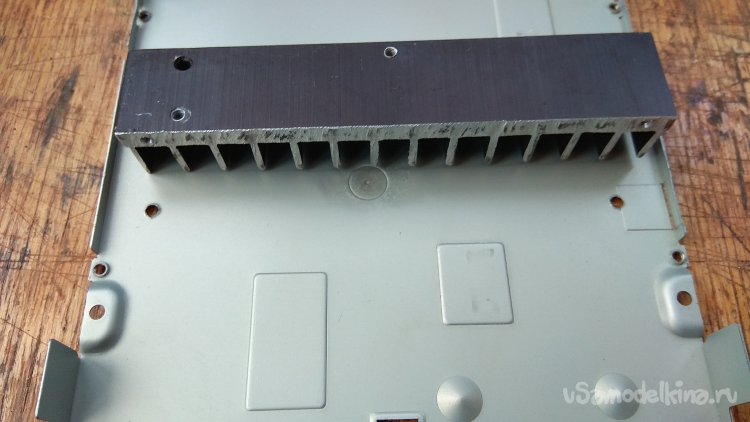

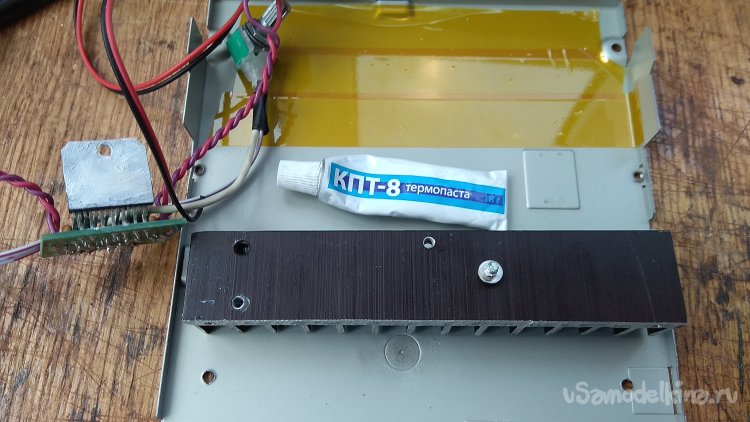

Сверлим крепежные отверстия в корпусе:

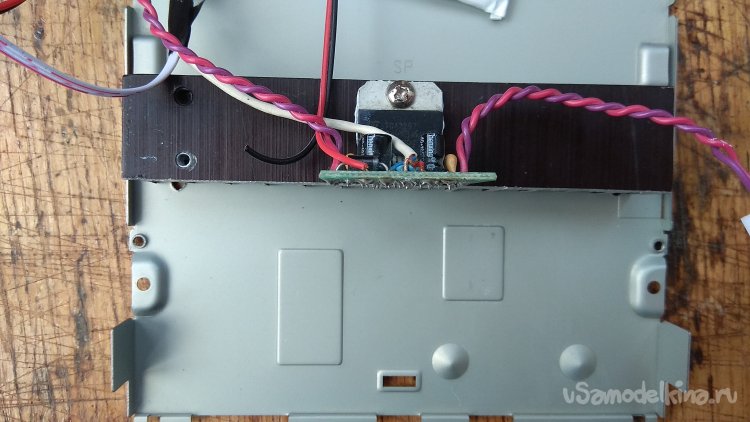

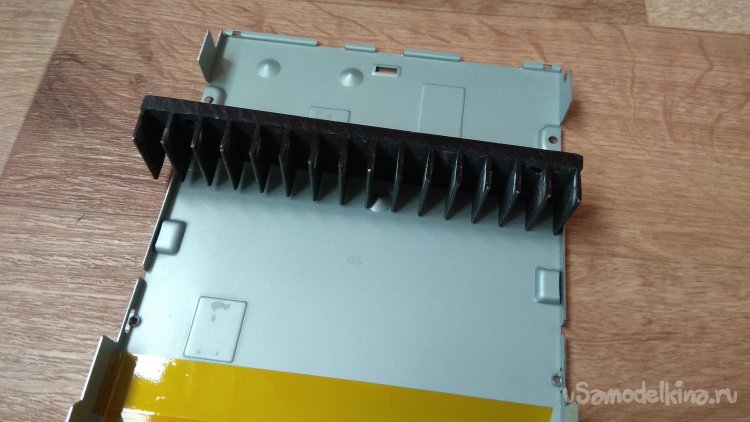

Радиатор оказался немного низковат, хотелось прикрутить его вплотную к корпусу и использовать дополнительно корпус как радиатор:

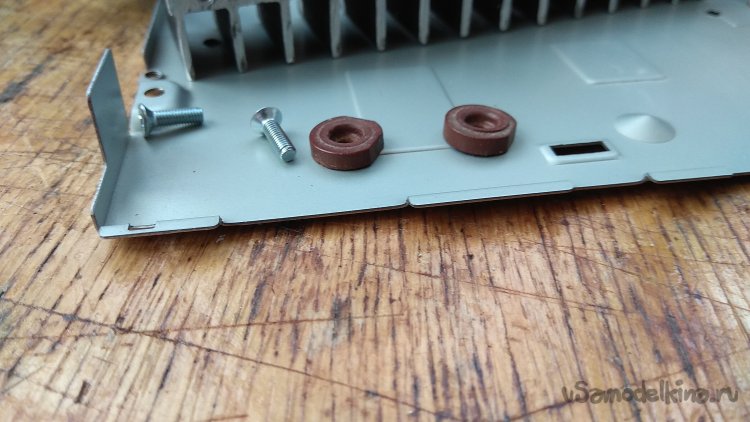

Придется воспользоваться шайбами:

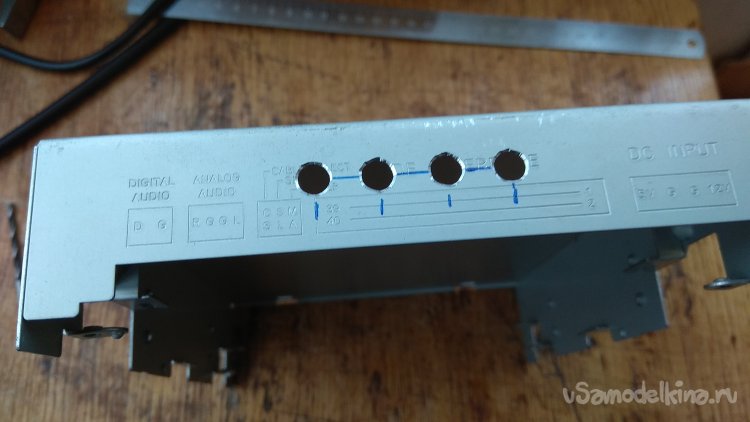

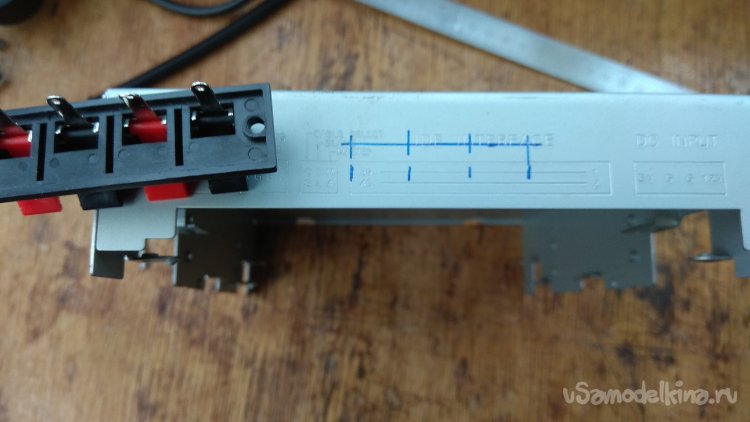

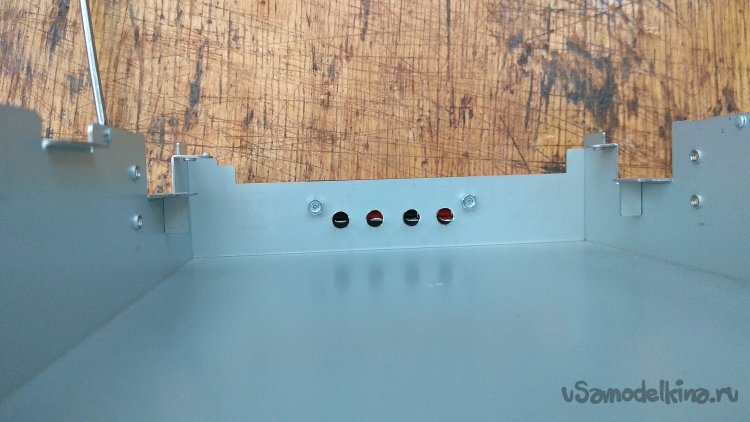

Займемся установкой колодки для колонок. Размечаю и сверлю отверстия под контакты и крепление:

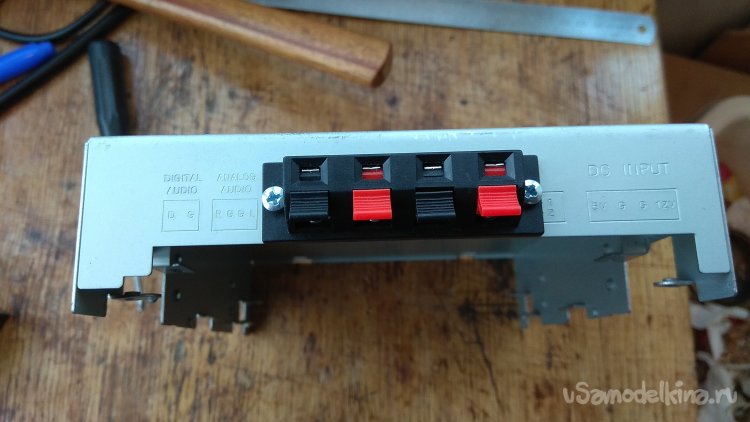

Устанавливаем колодку:

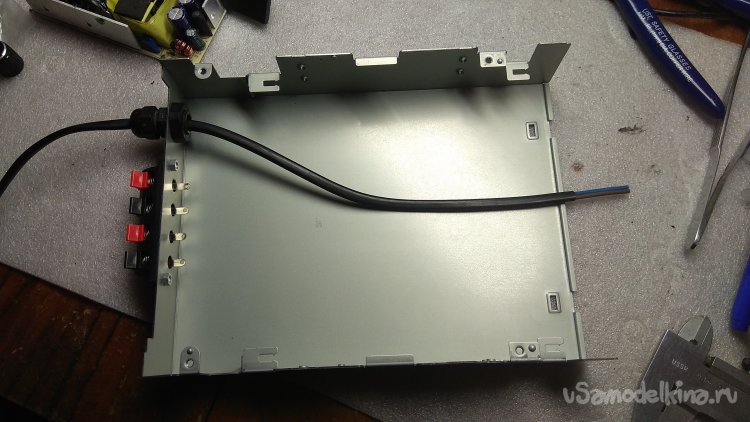

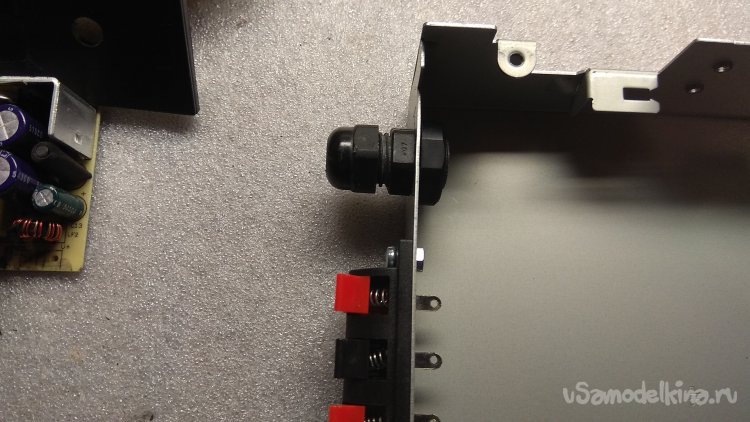

Сетевой провод можно было пропустить в щель задней стенки, но посчитал, что для фиксации и безопасности лучше применить такое решение:

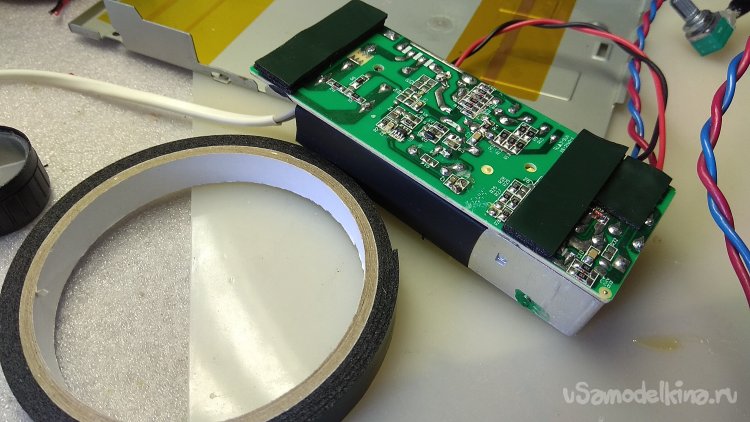

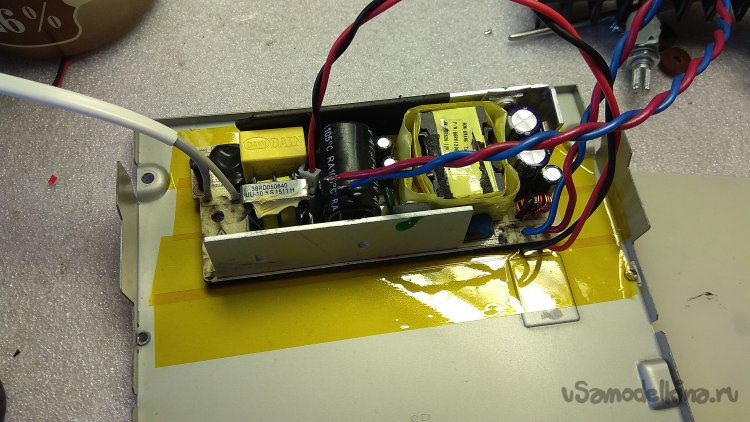

Припаиваем к блоку питания входные и выходные провода и приклеиваем три слоя вспененного двухстороннего скотча. Приклеиваем блок питания к корпусу:

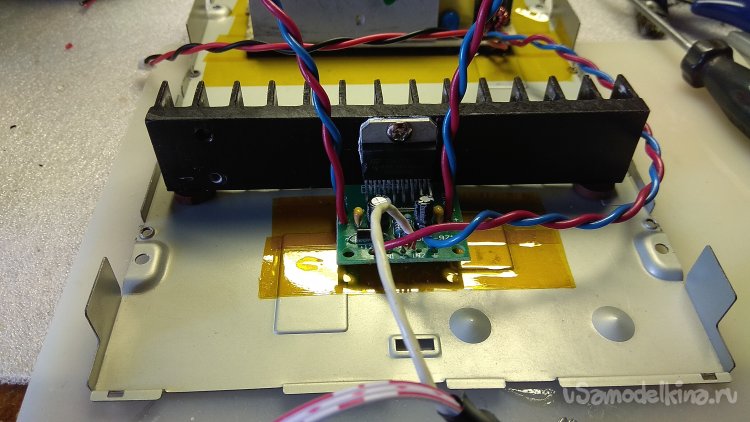

Устанавливаем в корпус радиатор с усилителем мощности:

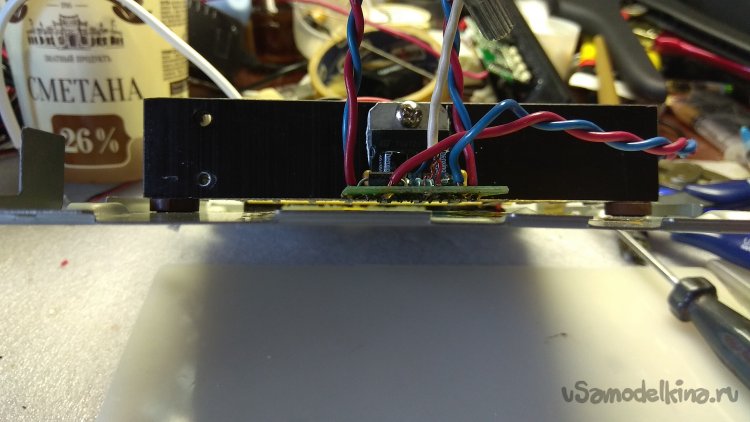

Зазор получился вполне достаточным:

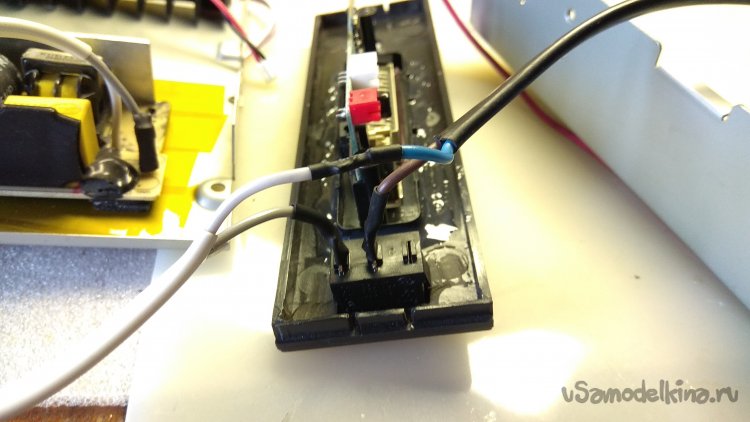

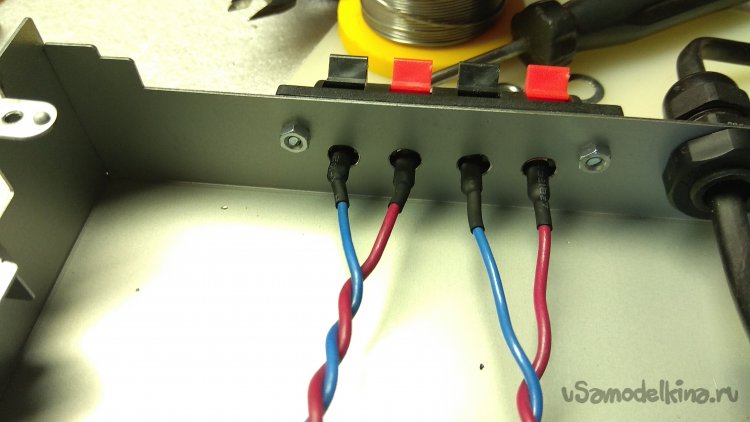

Завершающие пайки выключателя и выхода на колонки:

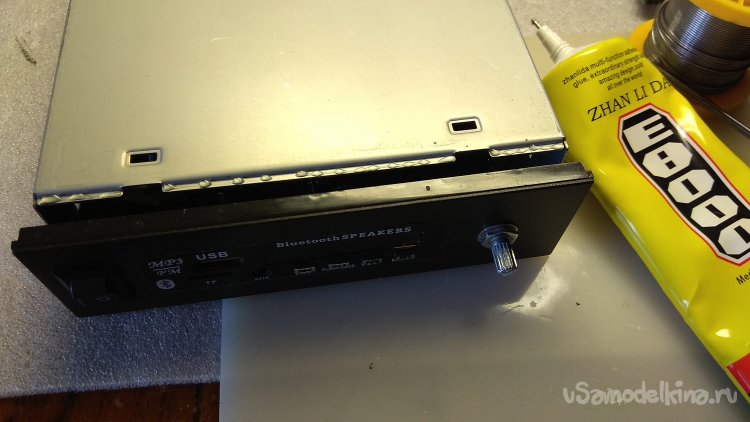

Переднюю панель решил приклеить по периметру на клей E8000. Он очень похож на B7000, но не так быстро загустевает в тюбике. B7000 загустел за несколько месяцев, E8000 держится больше года. Нанес клей точками:

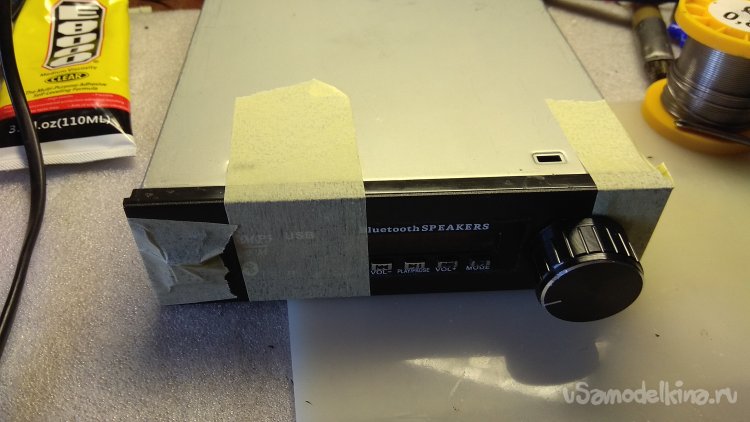

Фиксируем панель скотчем, пока клей не схватится:

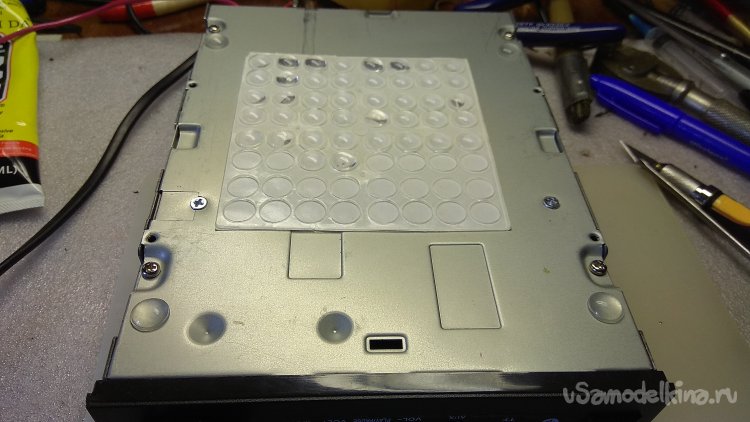

Завершающий этап - самоклеящиеся силиконовые ножки:

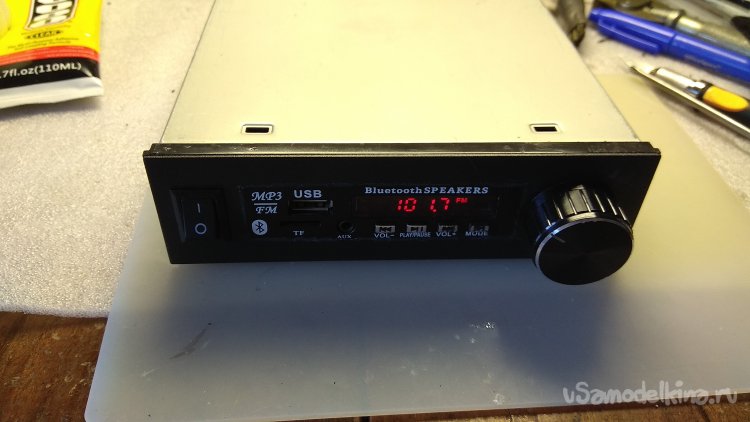

Пробное включение:
Для прослушивания использую колонки Электроника 15АС-214. Единственные известные мне колонки, корпус которых изготовлен из алюминиевого сплава методом литья под давлением. Небольшие, но очень тяжелые, одна весит 4,7 кг. Хоть корпус и очень жесткий, внутри между боковыми стенками вклеена распорка из текстолита.

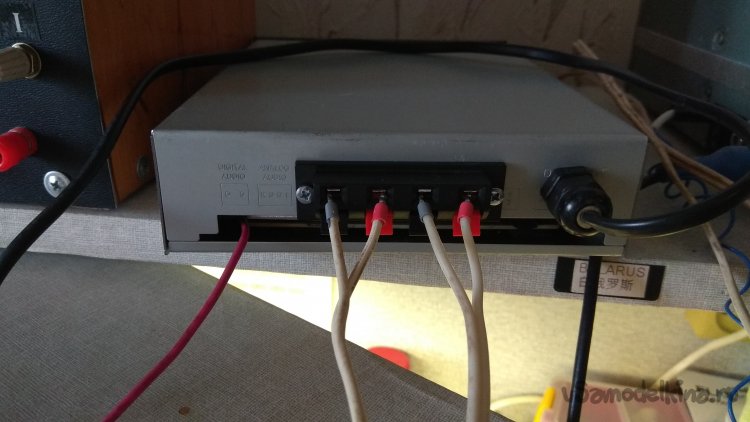

Подключаем колонки:

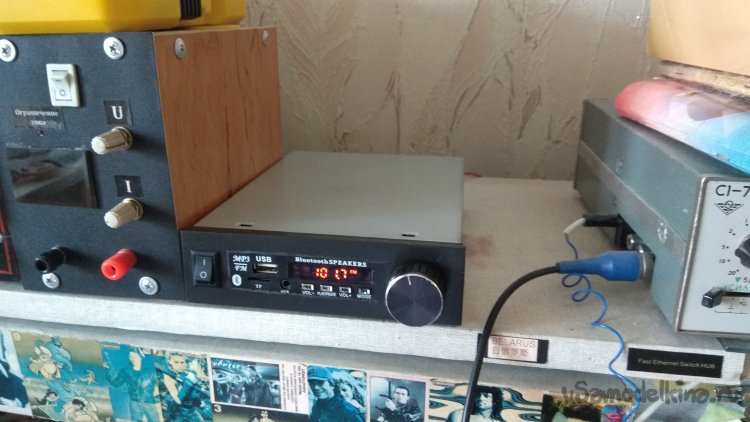

Определяем место жительства:
Единственный недостаток, это недостаток самого mp3 декодера, он при выключении питания не запоминает предыдущее состояние. Если вставлена флешка, то при включении будет играть с начала трек, который играл при отключении. Если же флешки нет, то включает линейный вход, лучше бы включал приемник, именно он в основном мне нужен.
