Идею сделать небольшую аудиосистему я обдумывал давно. В моем представлении это была не очень большая, лежащая на боку деревянная колонка с двумя широкополосными динамиками, стареньким планшетом или смартфоном в качестве источника сигнала. Толчком создания этой аудиоколонки послужило желание товарища сделать из не совсем рабочей магнитолы какую-нибудь музыку для домашних нужд съемной квартиры.

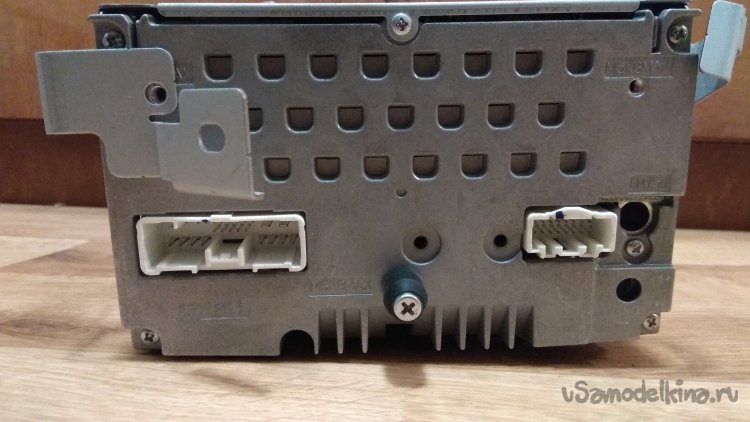

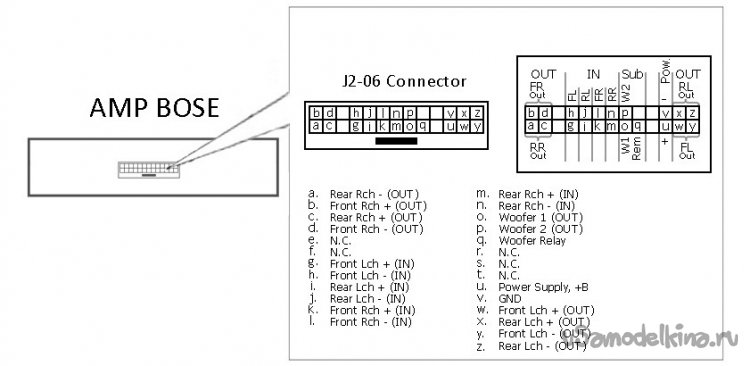

Магнитола оказалась весьма специфическая, со встроенным CD-ченджером. Питание у нее зачем-то подается на оба больших многоконтактных разъема, по крайней мере я так понял из распиновки.

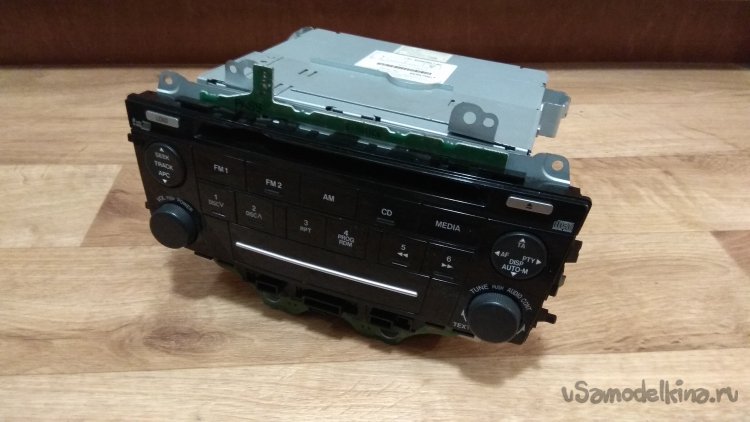

В машине магнитола включалась, но с нее просто не было звука, внешний усилитель был проверен, а вот на столе от блока питания включить магнитолу не получилось. Возможно, у магнитолы присутствует какая-то защита и без дополнительных блоков (внешний экран, усилитель) она не включится. Да если бы и заработала, без экрана эксплуатировать магнитолу неудобно, опять таки нужны колонки, блок питания, возможно внешний усилитель.
Товарища интересовал только приемник. Раз нужен только приемник, зачем большая полурабочая магнитола? В качестве источника сигнала было решено использовать самый простой китайский mp3 модуль, что-нибудь из новых, с чипом A3, который запоминает последнее состояние модуля. Как раз пару таких модулей я заказал на Алиэкспресс для теста. В качестве динамиков планировалось использовать пару новых недорогих 10 см динамиков, автомобильных широкополосников, которые я тоже недавно купил для тестов. Дело осталось за корпусом. И вот здесь возникло противоречие: хотелось сделать красивый качественный деревянный корпус, вот только некоторых инструментов, а особенно материалов для сборки корпуса в данный момент нет. Пришла идея взять готовый корпус, а именно компьютерные колонки. Нашел на вторичном рынке относительно дешевые компьютерные колонки.

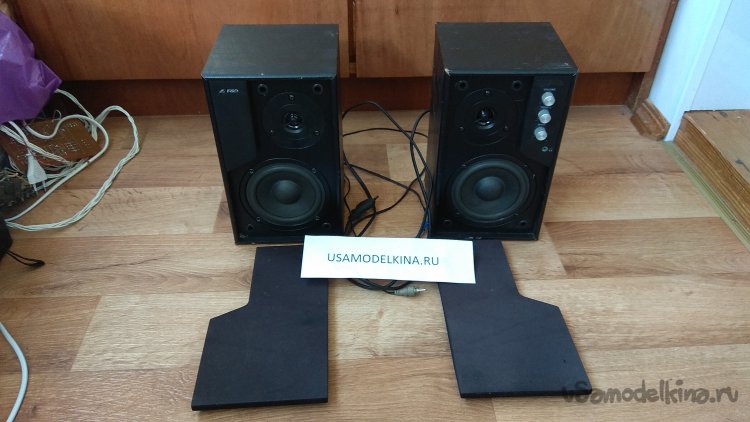

Состояние колонок было на троечку, видно они какое-то время стояли в сильно влажном помещении, но цена на первый взгляд была приемлемая.

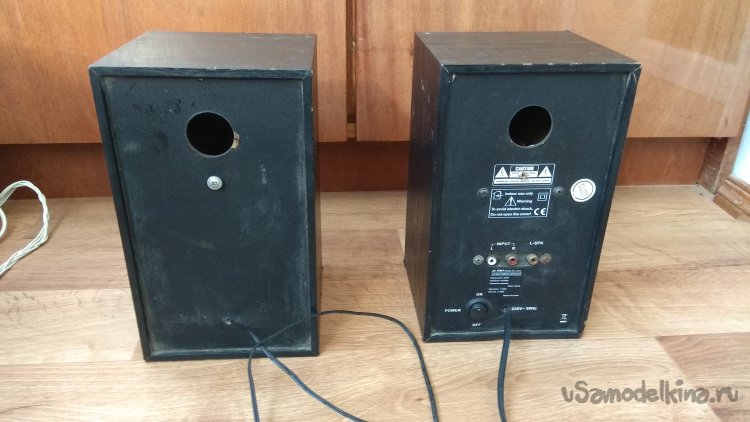

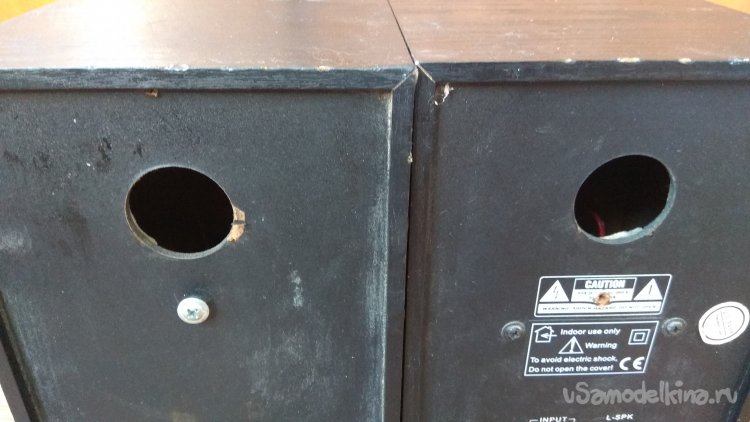

Оба фазоинвертора были отломаны и болтались внутри, все динамики работают и это радует.

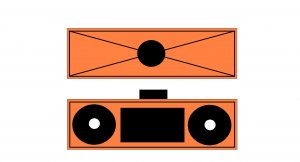

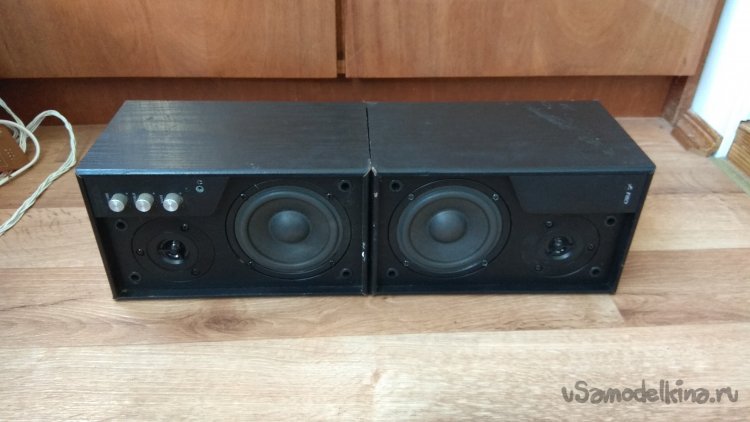

Вот так буду крепить колонки друг к другу.
Разбираю колонки.

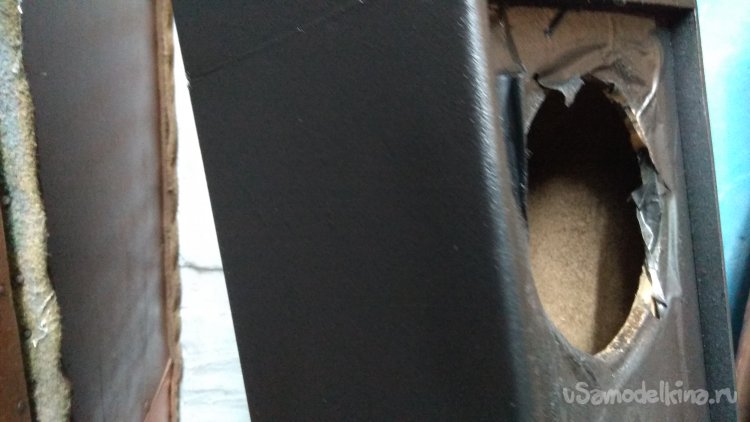

Отломанный фазоинвертор.

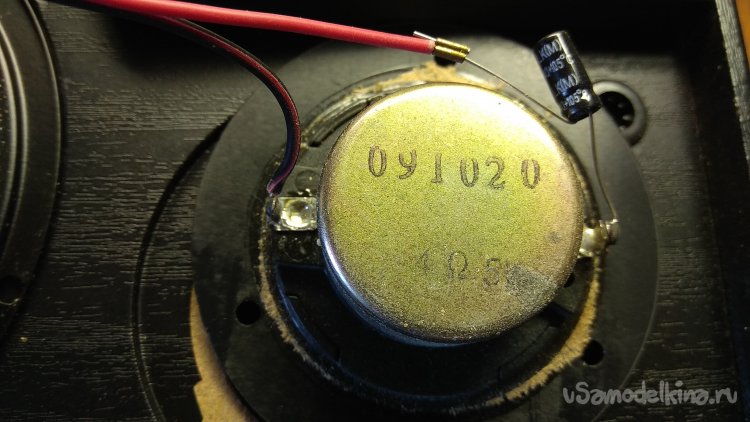

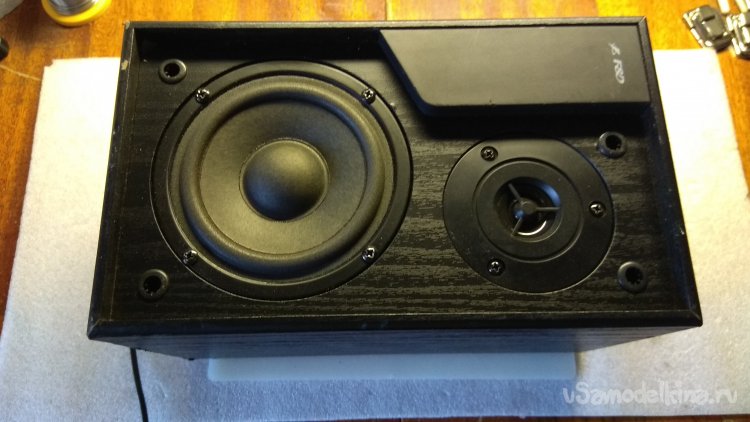

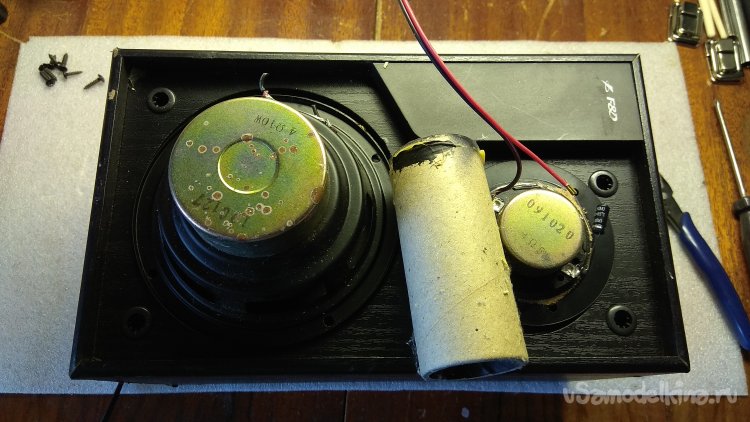

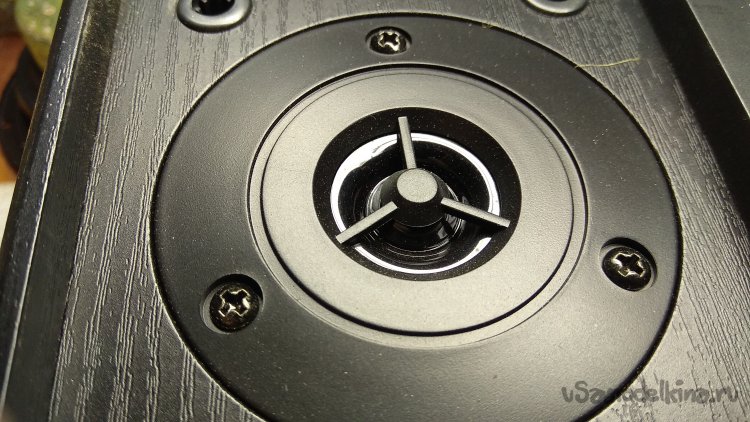

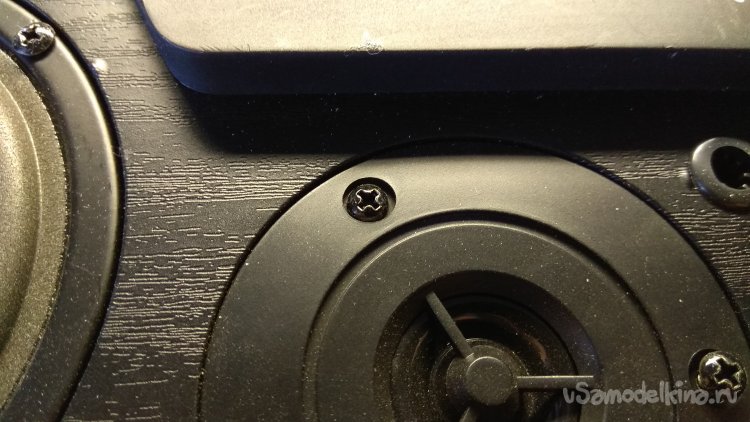

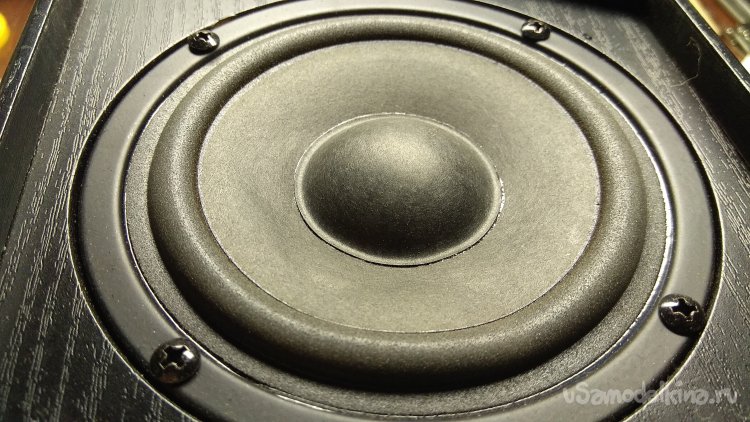

Вот такие применены динамики.

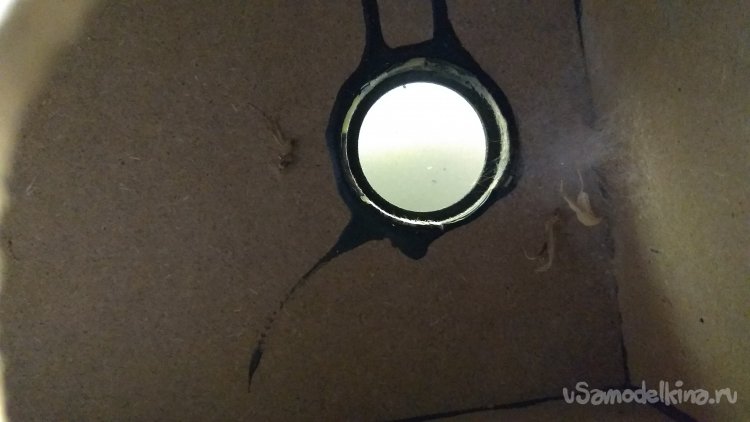

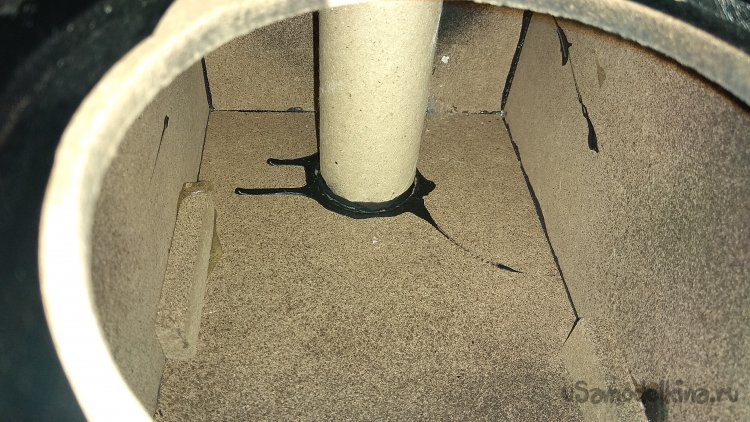

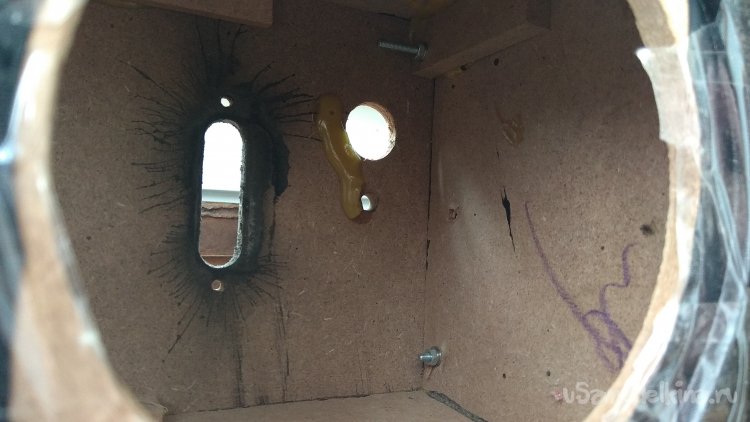

Отверстие в колонке под трубу фазоинвертора.
Следы ржавчины говорят о высокой влажности.

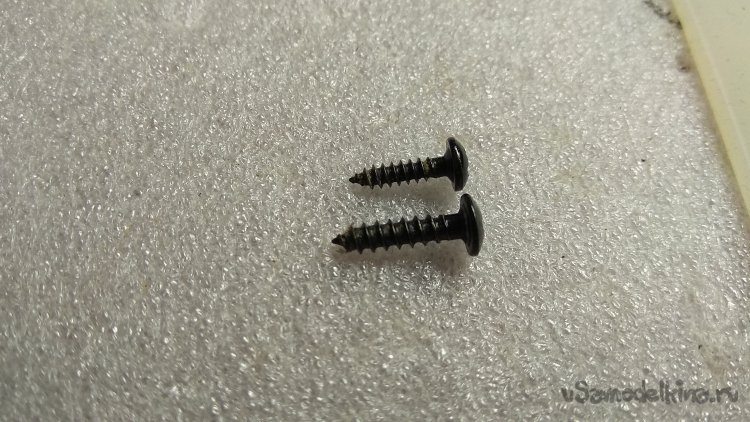

Саморезы у динамиков разной длины, не забыть при сборке (забыл).

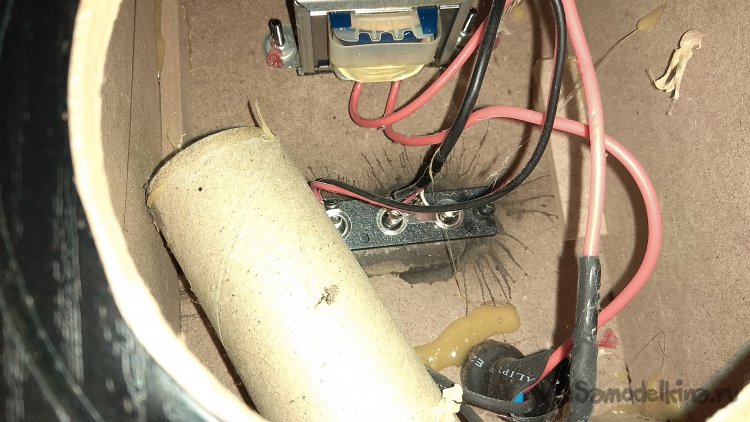

Содержимое второй активной колонки.

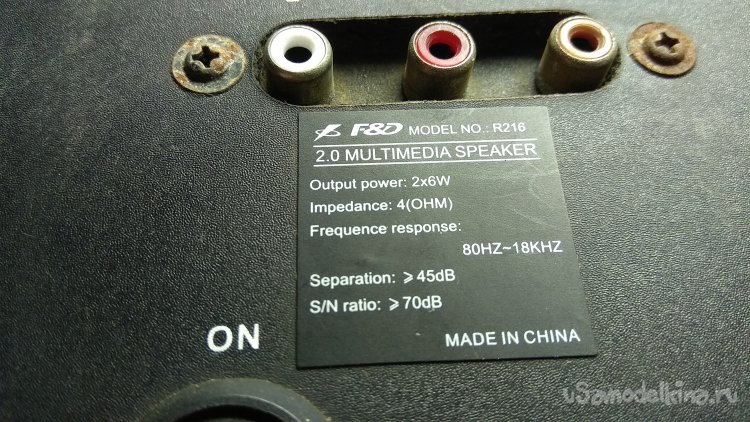

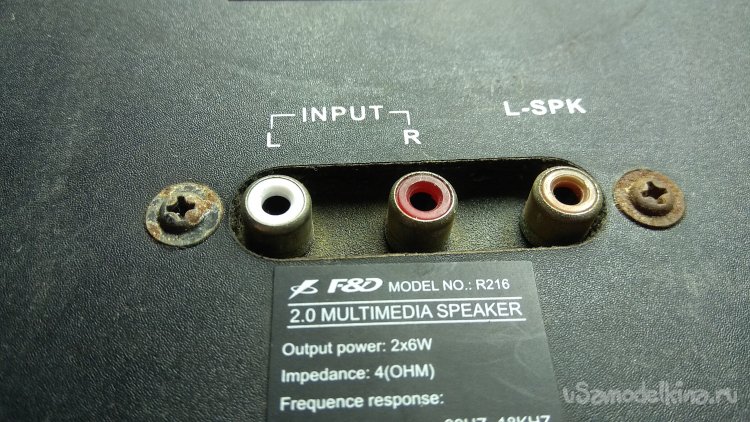

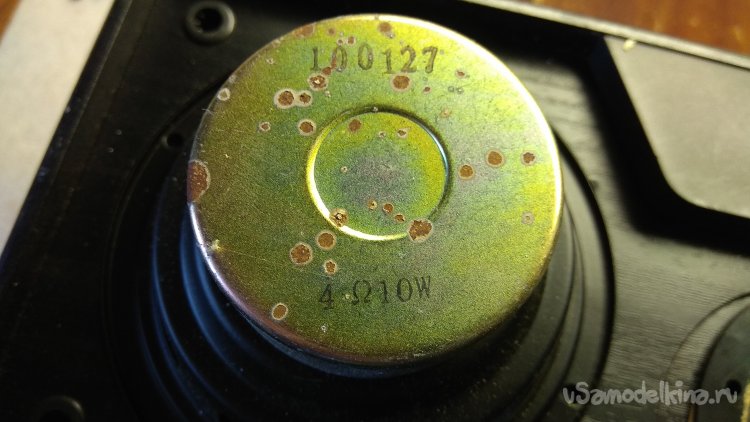

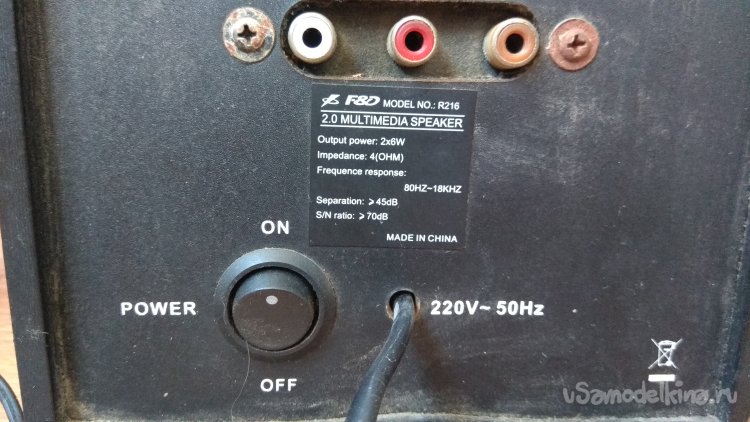

Технические характеристики колонок.

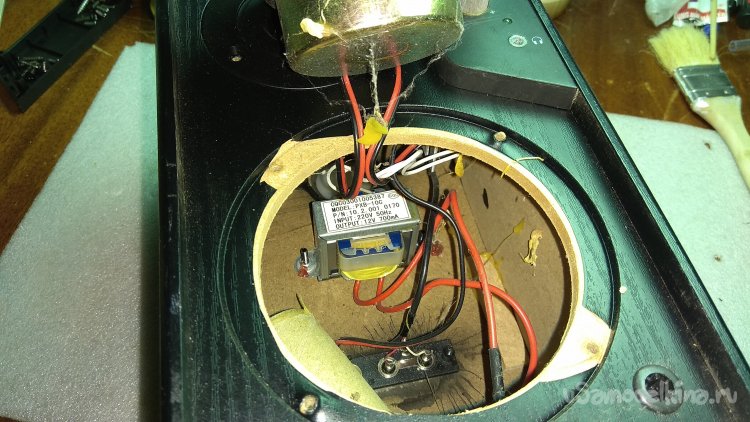

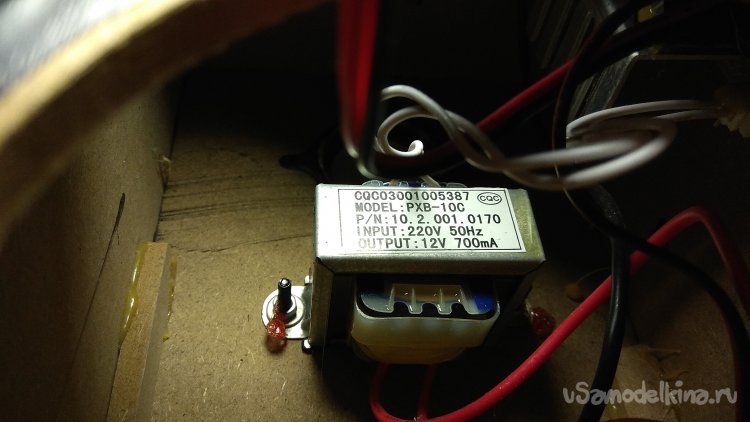

Питается встроенный усилитель от трансформатора.

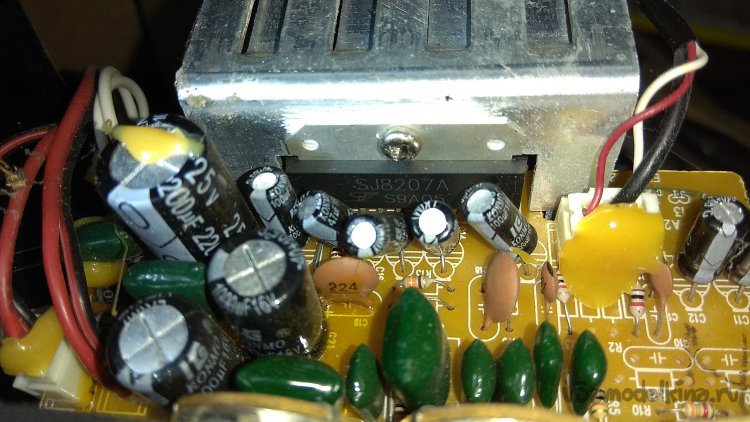

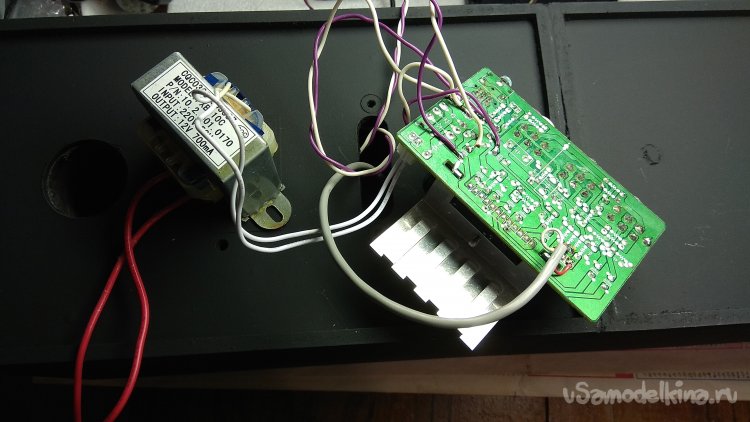

Сам усилитель с темброблоком.

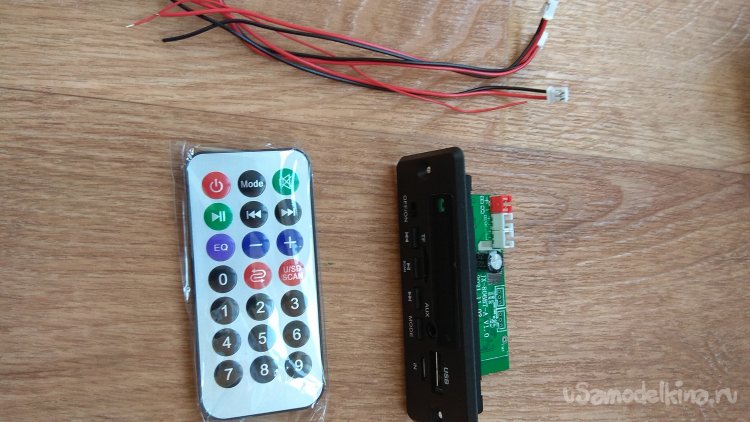

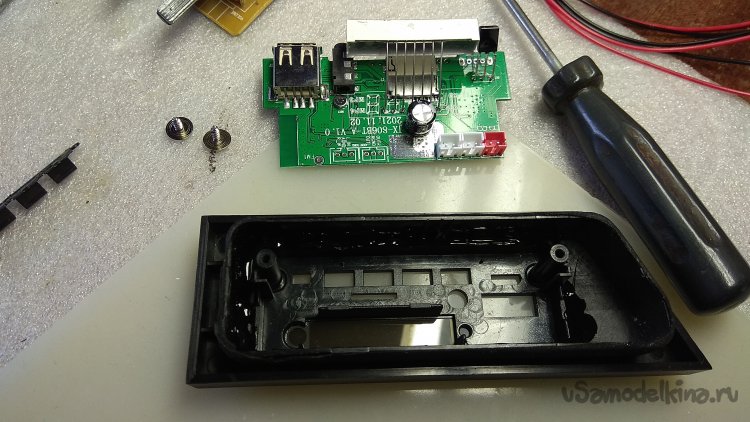

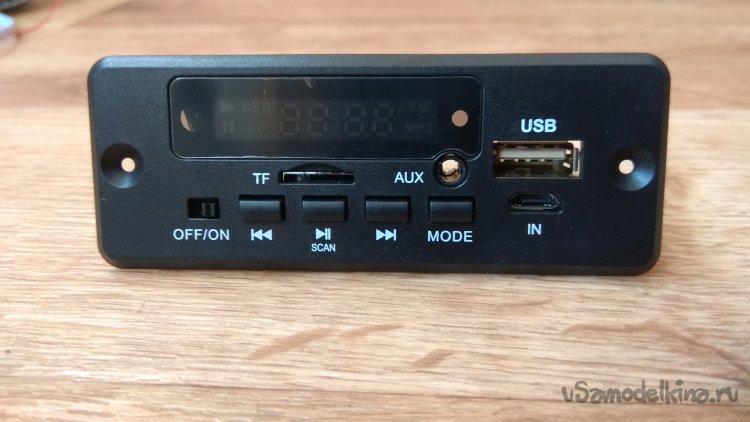

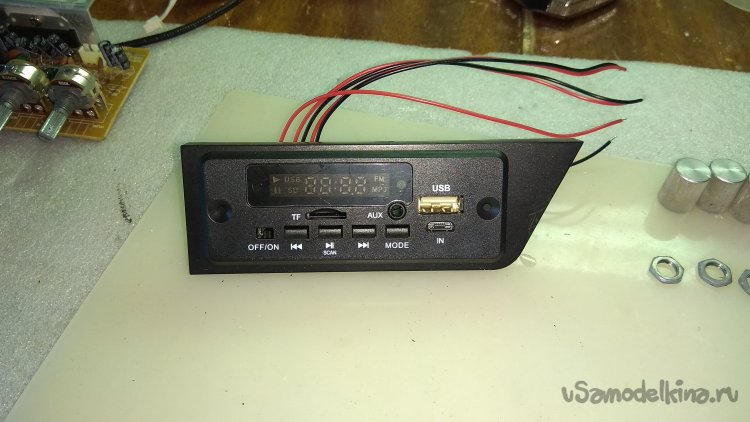

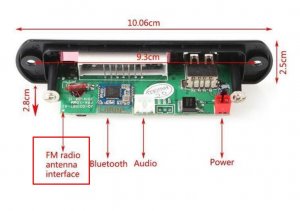

В колонки буду монтировать такой mp3 модуль.
Часть работ с колонками не снимал. Что было сделано:
- Декоративная виниловая пленка на колонках была сильно потерта, местами вздута. Снял с колонок старую пленку, разогревал её строительным термофеном.
- Материал корпуса прессованная бумага, поэтому малейшее воздействие влаги и бумага расслоилась. Остатками акрилового лака залил снаружи стенки колонок. Наверно лучше было бы пропитать несколькими слоями ПВА, но что сделал, то сделал.
- Просверлил в дне обоих колонок по 4 отверстия по шаблону, для скручивания колонок на винты с гайками. Проверил, что не промазал с отверстиями, собрав на винты без гаек.
- Нанес на дно одной колонки по периметру силиконовый герметик, в отверстия второй колонки вставил все винты, соединил колонки и стянул винтами. Хоть и использовал граверы, но для верности капнул на резьбу цианоакрилатным клеем.

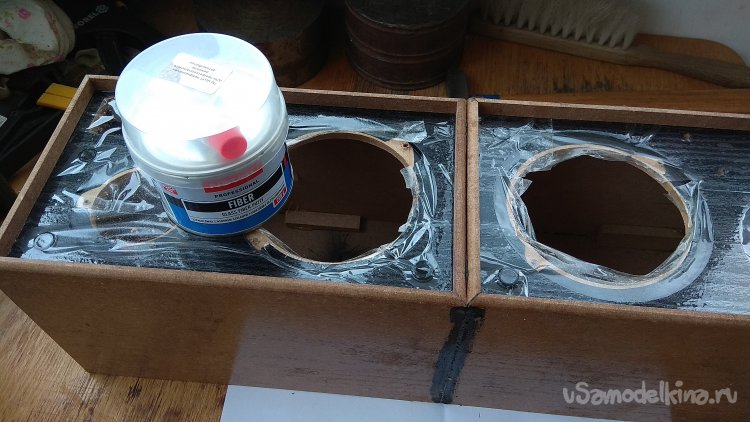

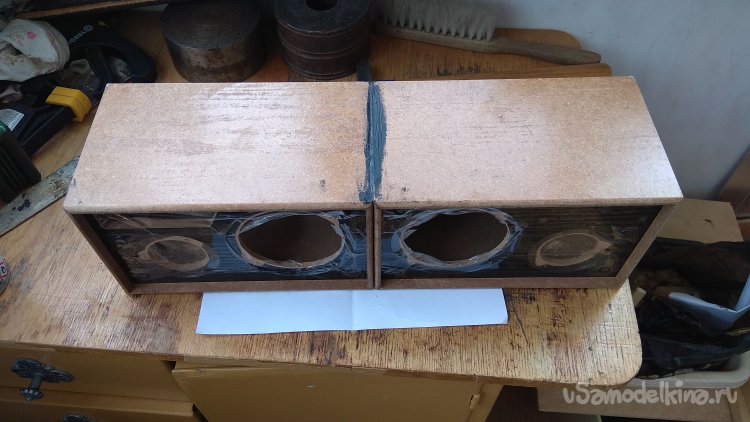

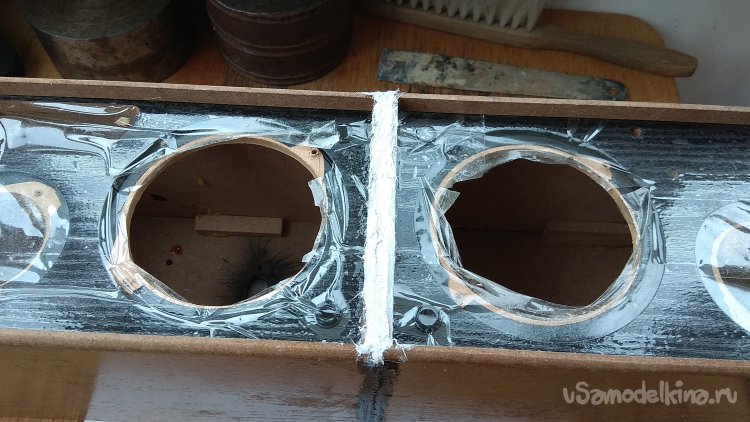

Щель спереди и сверху зашпаклевал автомобильной шпаклевкой со стекловолокном, что попалась под руку.
Для покраски перемещаемся в гараж. Орбитальной шлифмашинкой выравниваю поверхности. Особенно стараюсь с верхней плоскостью, как наиболее видной. Для покраски купил баллон черного антигравия, хотелось сделать поверхность с крупной шагренью. Краски очень сильно подорожали, поэтому вместо грунта решил воспользоваться имеющейся черной акриловой краской. Не знаю, как делали материал корпуса колонок, но клея явно пожалели, прямо как я денег на грунт. Там где я нанес слой лака, было все хорошо, а вот где выравнивал поверхность и снял лак, там три слоя краски с промежуточной сушкой, впитались как вода в сухую землю. Через пару часов приехал и залил еще слой или два краски, но это не сильно помогло. Попробую перекрыть антигравием, а пока оставляю сохнуть.
Через сутки приехал и залил двумя слоями антигравия. Вроде получилась красивая шаргень, как я и хотел. Оставил сохнуть. Через сутки пришлось наносить еще слой антигравия, так как антигравий высох тонким почти гладким слоем, шагрень пропала совсем, местами краска вообще разошлась и через щелки была видна блестящая акриловая краска. Шлифанул поверхность легонько наждачкой и покрыл несколькими слоями антигравия.

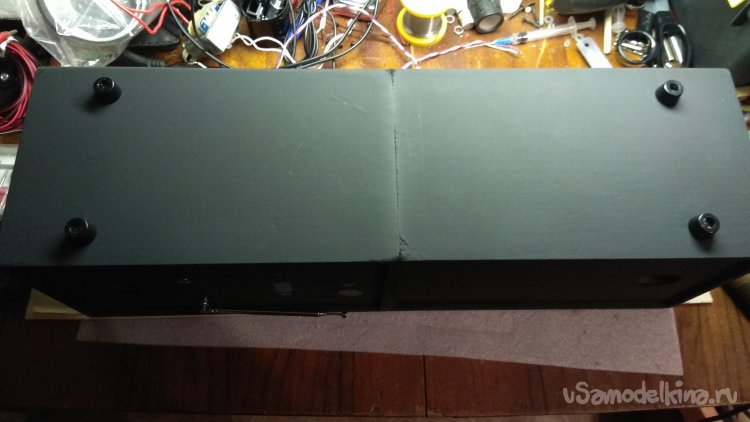

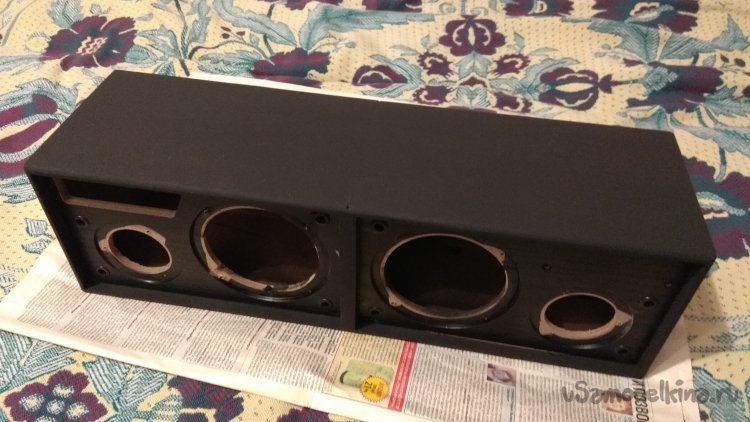

Вот так выглядело сразу после покраски:

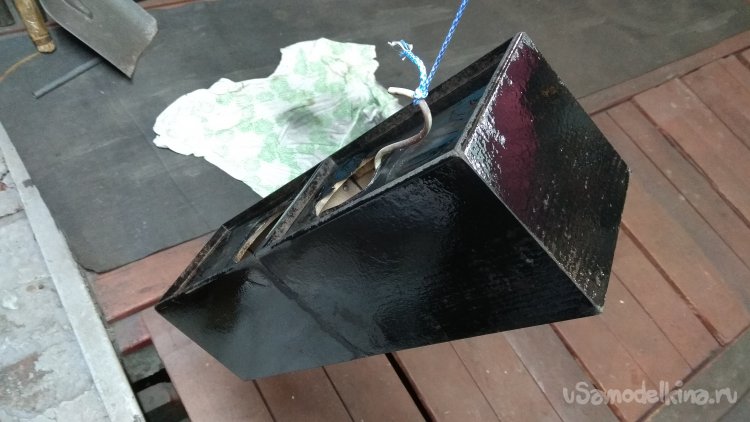

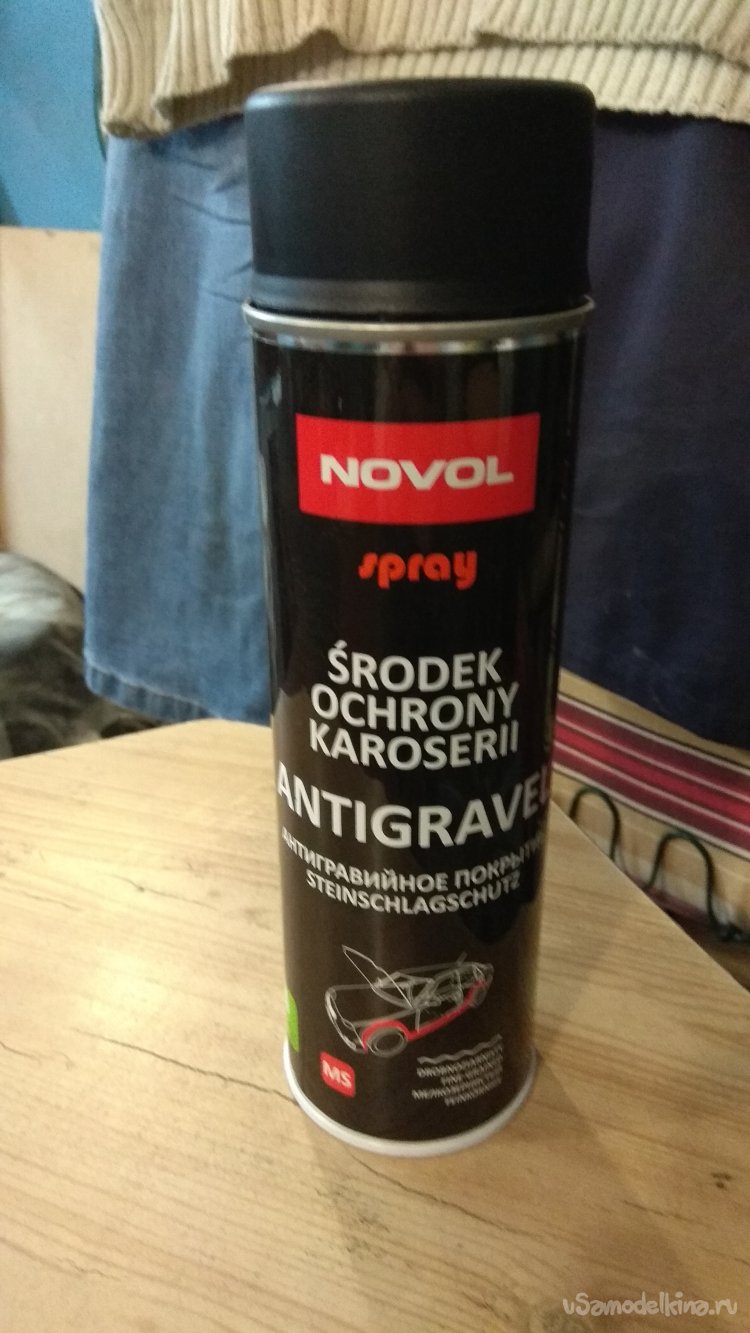

Вот такой антигравий:
Поверхность получилась шершавая. Хоть в гараже и было холодно, около 10 градусов, точки шагрени, которые я делал, опять расплылись в ровную поверхность. Вот так выглядело после нескольких дней сушки:
По сути, идея с покраской была не лучшей. За деньги, которые я потратил на колонки, краску, лак и антигравий, можно было просто купить колонки лучше, в более хорошем состоянии, возможно немного больше и мощнее.

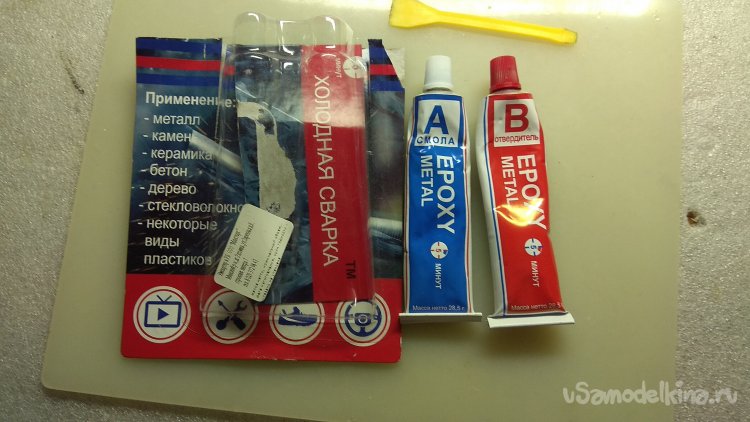

Трубки фазоинвертора вклеивал на пятиминутный двухкомпонентный эпоксидный клей.

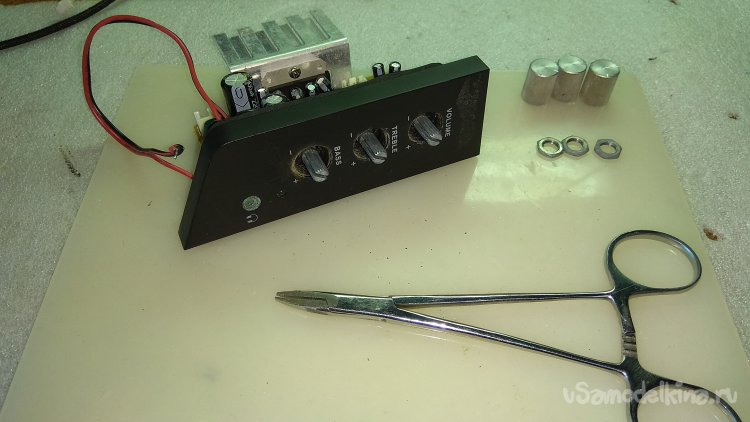

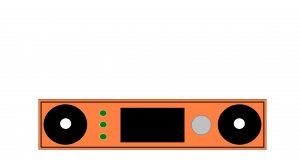

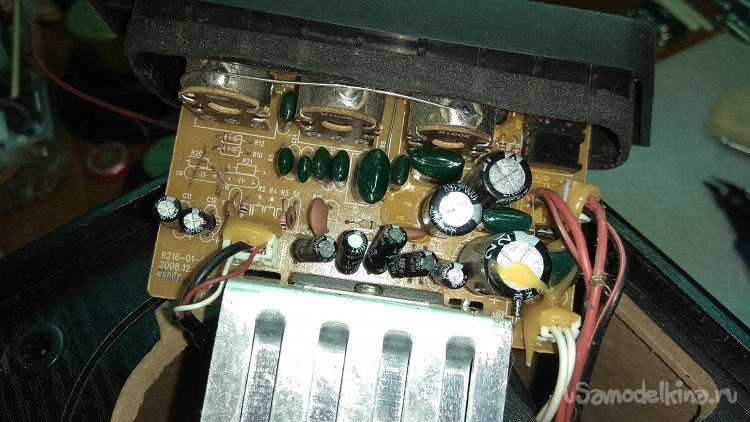

По задумке слева будет mp3 модуль, справа выключатель питания и регулятор громкости, сзади регуляторы тембра усилителя который был в колонках. Снимаю плату усилителя.

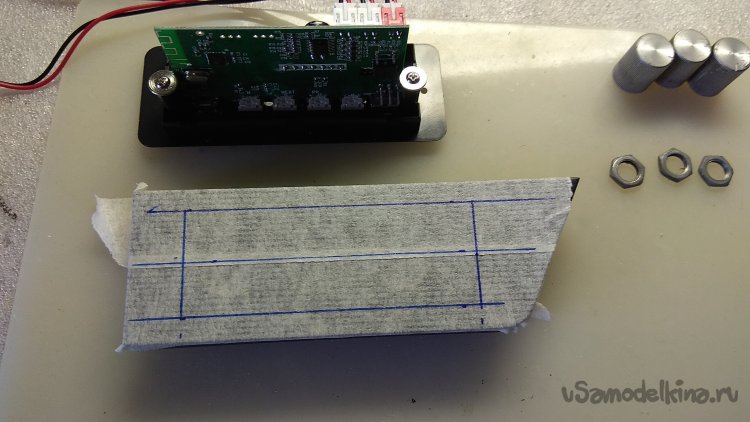

Обклеиваю панель малярным скотчем и размечаю будущее отверстие под модуль.

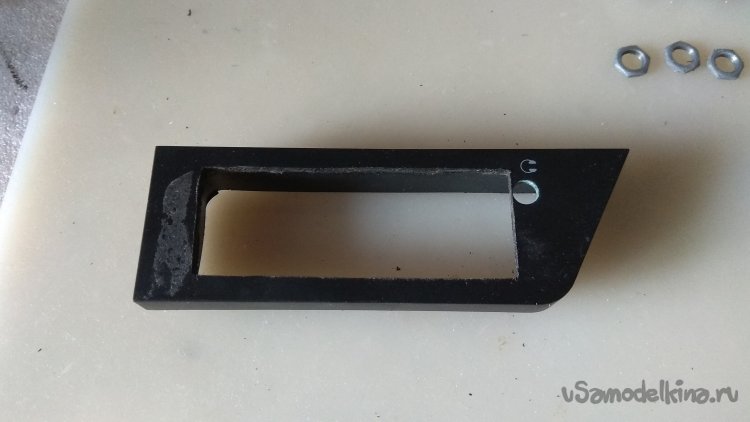

Выпилил отверстие, примеряю mp3 модуль, вклеиваю модуль на термоклей.
Так как модуль имеет встроенный усилитель мощности с заявленными 2х25Вт, первый пробный запуск будет со встроенным усилителем.
Конечно, 25Вт на канал там и близко нет, хотя бы потому, что примененный усилитель продается на Алиэкспресс как 2х20Вт, но и такой мощности я там не услышал. Звук средненький, звенящий, возможно, если доработать выходные фильтры, будет лучше. Попробуем родной усилитель колонок. Модуль mp3 запитаем от блока питания усилителя.
При применении общего блока питания в колонках сильный фон, даже притом, что я не соединял сигнальный экран с mp3 модулем, а только с усилителем. Запитал mp3 модуль от другого блока питания, подключил сигнальный экран к mp3 модулю. Фон существенно уменьшился, но полностью не пропал. Звук немного интереснее, низов больше за счет темброблока. Из минусов - радиатор усилителя сильно греется, значит, в колонке летом радиатор будет греться еще больше.
Еще раз послушал встроенный в модуль усилитель. В принципе разница не большая, зато применение встроенного усилителя убирает фон и позволяет воспользоваться одним блоком питания. Попробовал запитать от блока питания 12В 2А, вроде тянет.

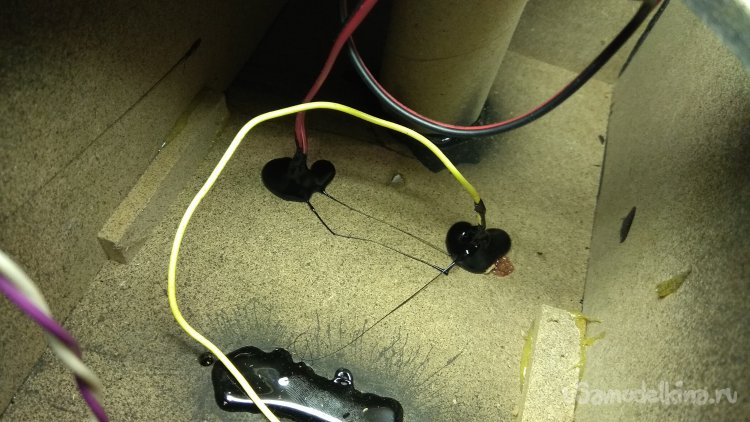

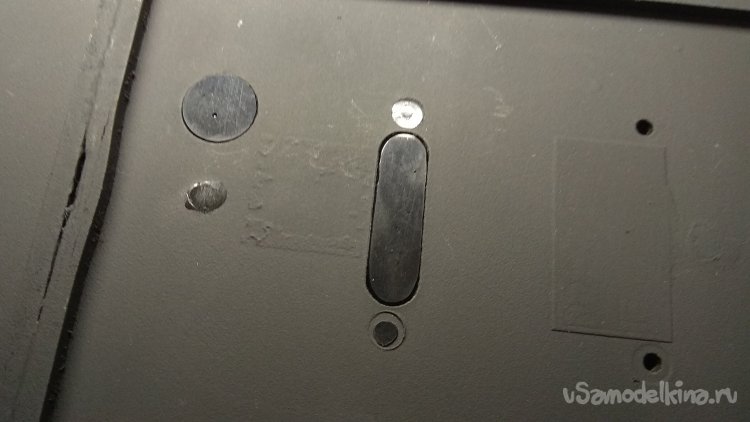

Залил ненужные отверстия термоклеем.

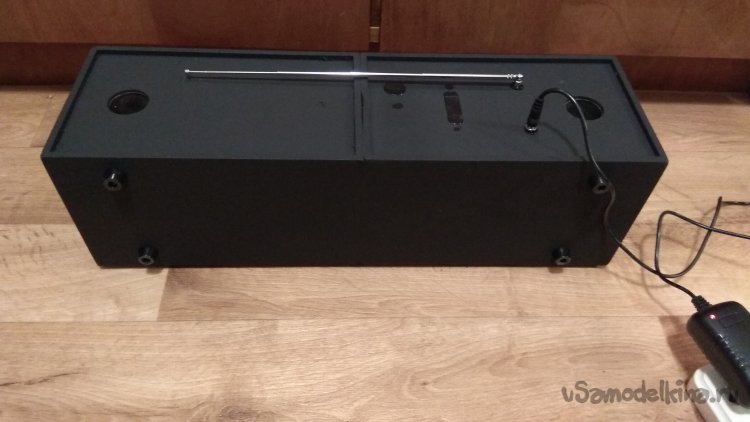

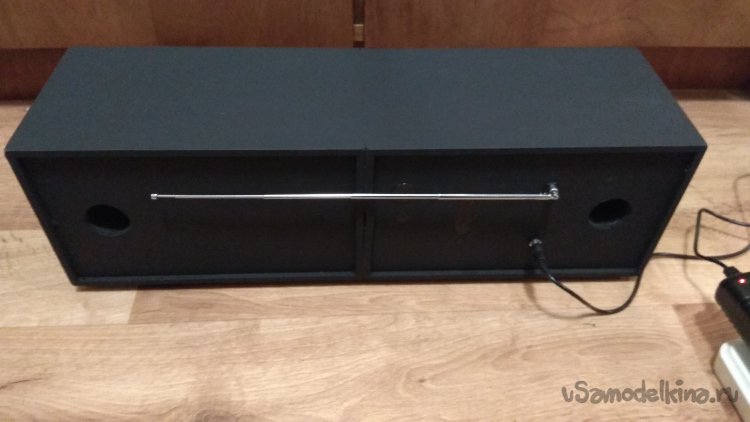

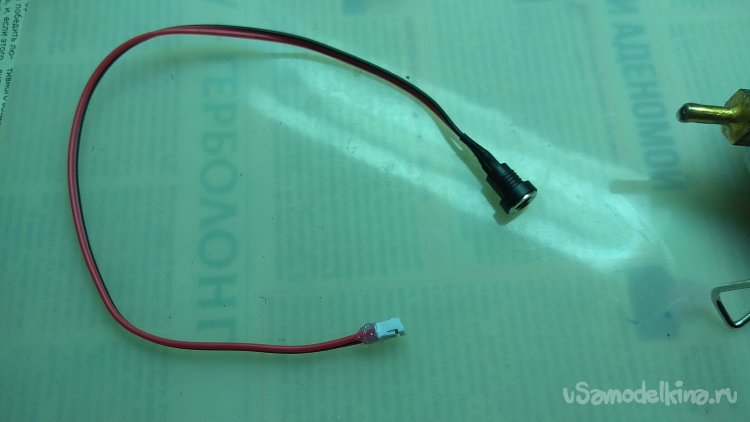

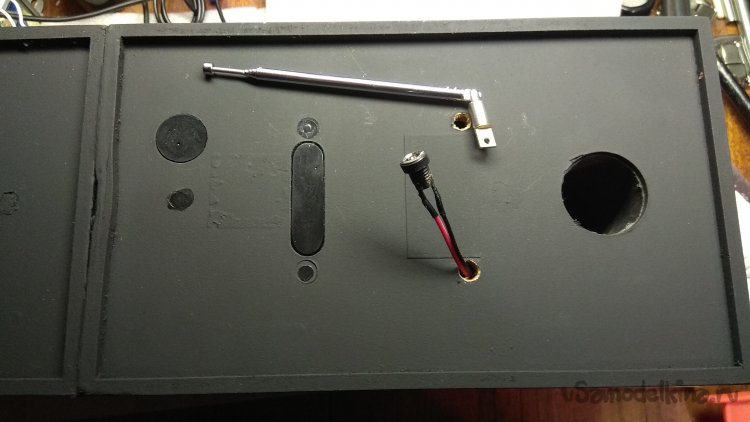

Подготовил питающий провод, просверлил отверстия под питающий разъем и антенну.

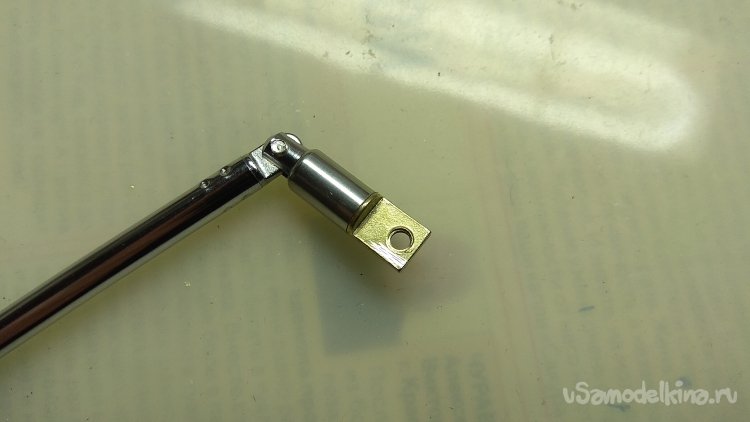

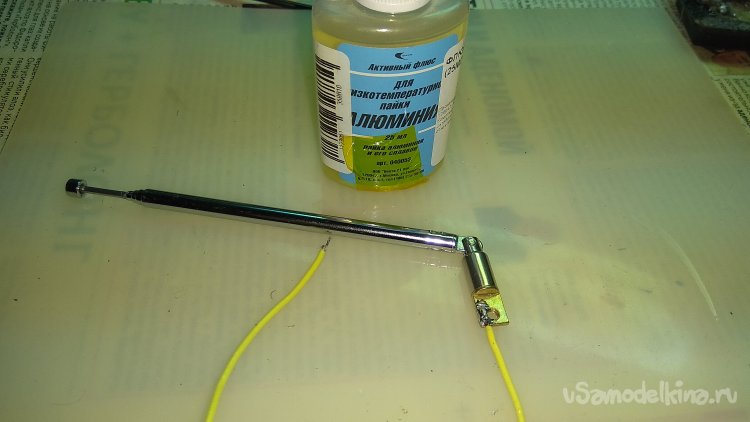

Провод к антенне решил припаять, так проще монтировать. Зачистил «латунный» конец антенны, под краской белый металл, везде обман. Лужу антенну с применением активного флюса.
Вклеил разъем и антенну.

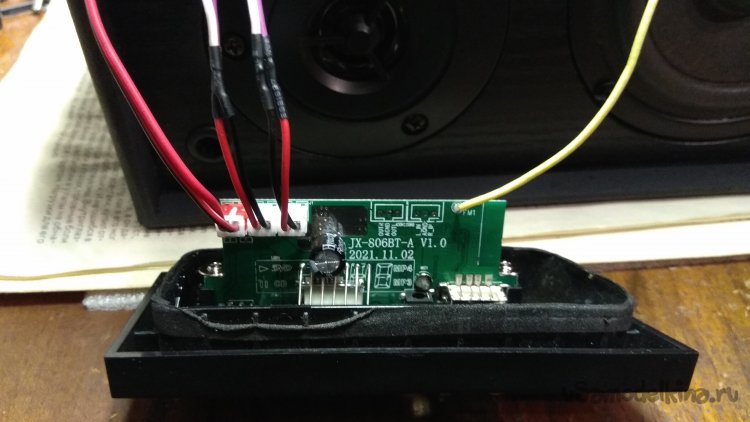

В пустующие крепежные отверстия вклеенного mp3 модуля вкрутил декоративные саморезы.

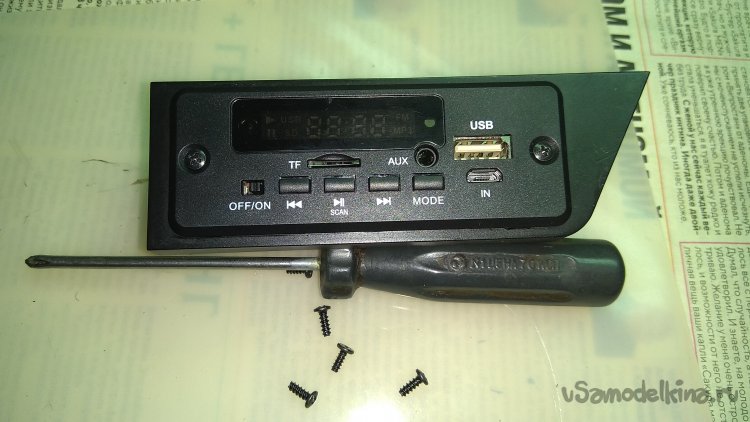

Собираю колонку, вклеиваю панель с mp3 модулем в колонку на термоклей. Хотел просто вставить, как было, но при доставании флешки панель досталась из колонки, так что вклеивание необходимо.
Прикручиваю саморезами силиконовые ножки.

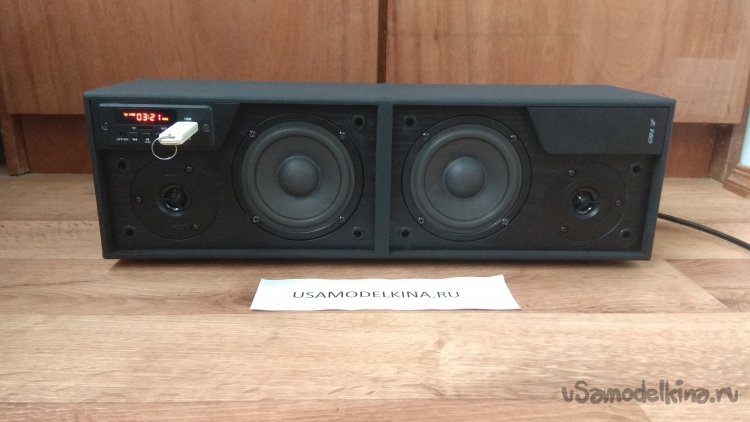

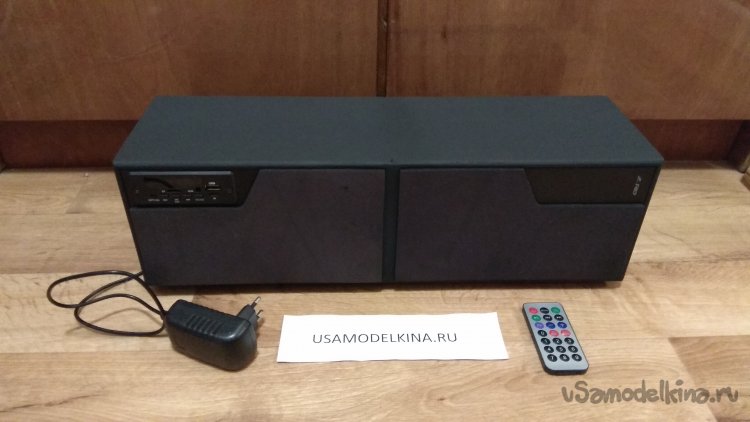

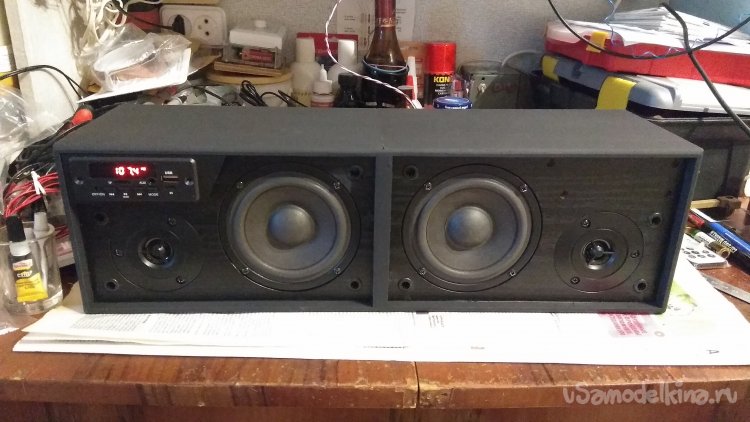

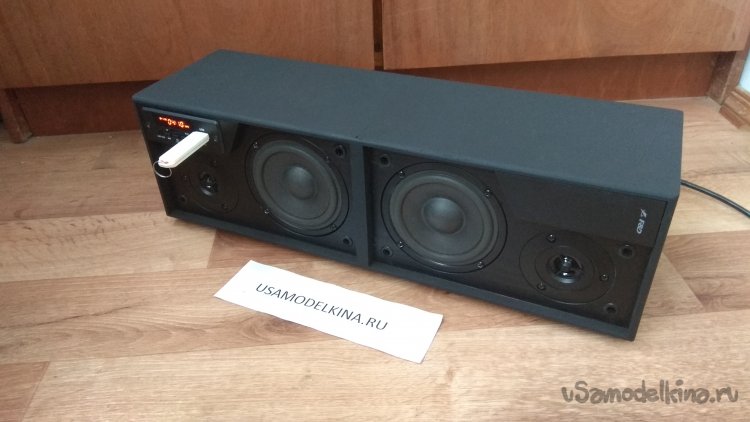

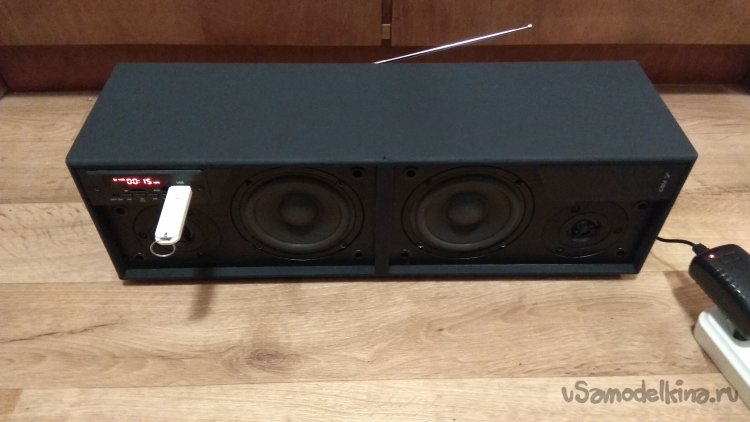

Колонка приобретает законченный вид.

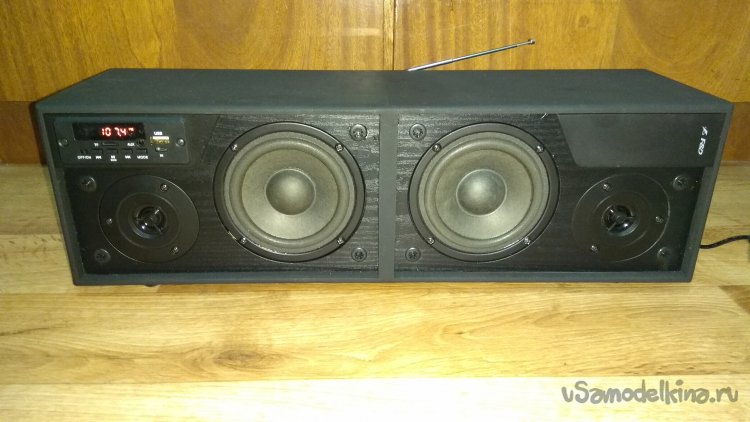

С решетками смотрится не очень.

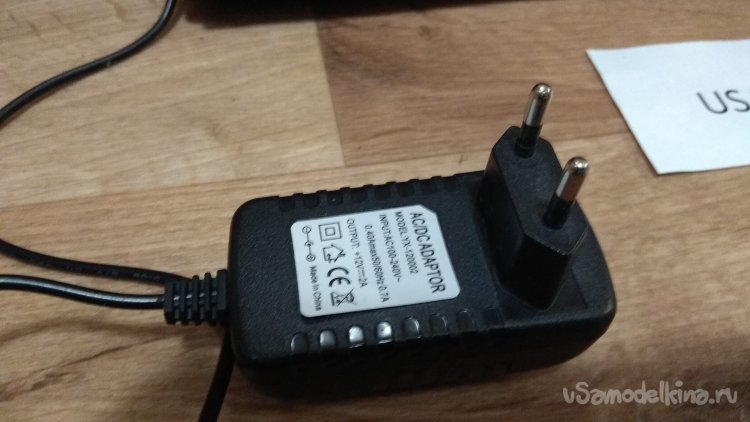

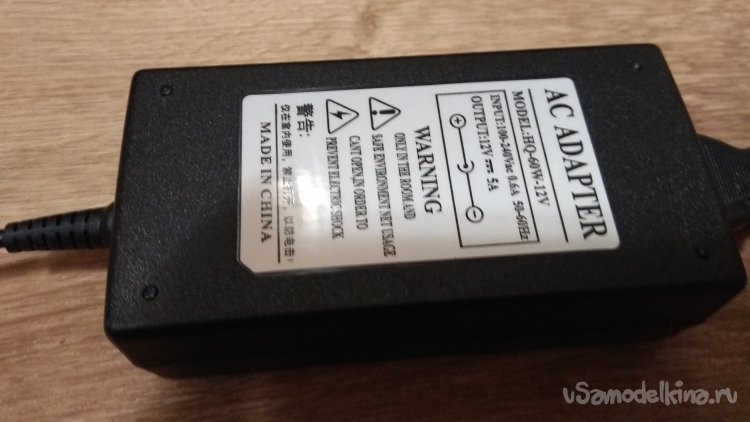

Первые испытания выявили два недостатка: примененного блока питания 12В 2А явно не хватает на уровне громкости больше 12 (всего что-то около 25), поэтому решено заменить блок питания на более мощный блок 12В 5А.
Хотел его встроить в колонку и поставить выключатель, но решил не усложнять, оставил как есть.

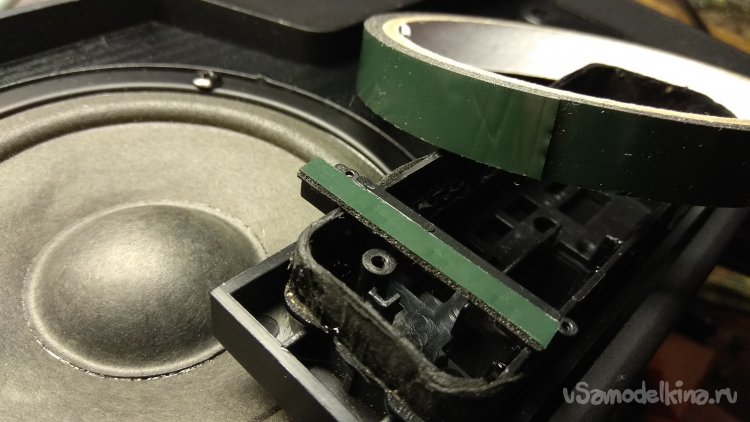

Второй недостаток: при громкости больше средней, начинают дребезжать кнопки mp3 модуля. У них люфт чуть меньше миллиметра и это создает некрасивые призвуки. Для устранения люфта пришлось разбирать колонку, доставать вклеенный модуль. Люфт устранил кусочком вспененного двухстороннего скотча, приклеил его на кнопки.

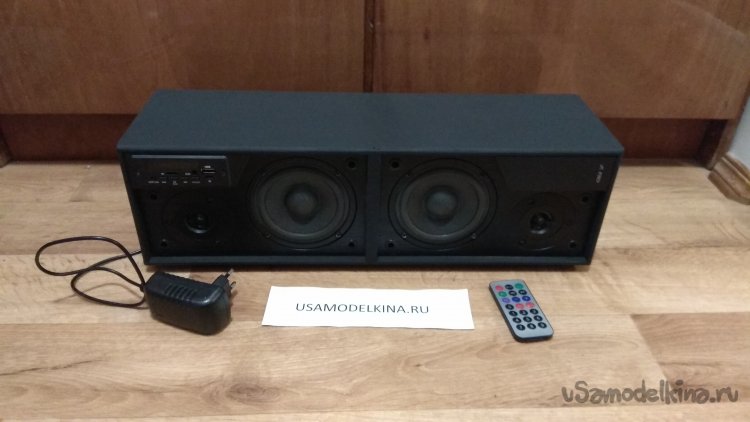

Собрал, люфта нет, кнопки нажимаются, недостатки устранены.
