Не выбрасывайте старые панели ХДМ. Ящик для хранения с секретом

Здравствуйте многоуважаемые самодельщики и просто хорошие люди!
В этой статье я покажу вам, как сделать полезный ящик для хранения с не хитрым механизмом и маленьким секретом. Самоделка изготавливалась из доступного материала и простым доступным инструментом, который есть у каждого. Думаю повторить такое каждому самодельщику не составит никакого труда!

Примерно около года назад меняли входную деревянную дверь. Решили поставить железную сейф-дверь фирмы Берлога, российского производства, о чём впоследствии не пожалели ни разу. При демонтаже старой деревянной двери остались стеновые панели из МДФ (их ещё ХДМ-панели называют в строительных магазинах), так вот этими панелями был зашит тамбур между входными дверьми. После демонтажа не стал выбрасывать снятые панели. Материал, как мне показалось очень подходит для создания всякого рода самоделок. Кстати, у меня в профиле есть несколько самоделок с применением этих панелей: Органайзер для мелкого инструмента, Водопад своими руками. Из него то и будет сегодняшняя самоделка.

Вот видео с не полным процессом изготовления нашей самоделки:

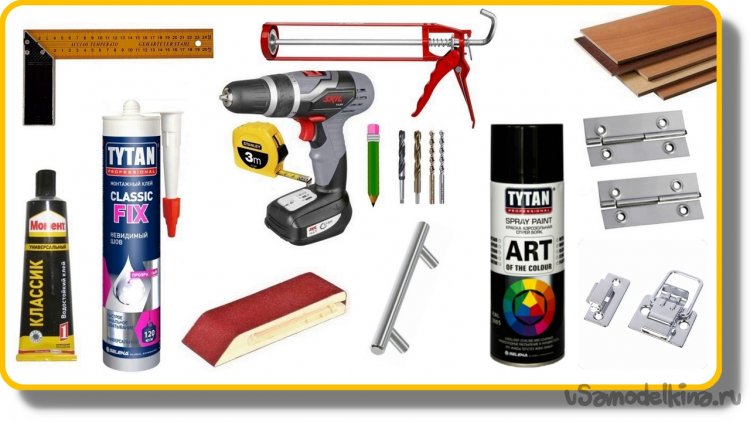

Материалы и инструменты, которые применял в изготовлении:
Стеновая панель ХДМ
Клей TYTAN HYDRO FIX
Пила
Линейка
Наждачная бумага
Дрель-шуруповёрт
Петли
Мелкие саморезы
Замок-защёлка
Замок-крючок
Алюминиевый уголок
Кусок экокожи
Карандаш
Краска аэрозольная чёрная
Ручка мебельная
Отвёртка
Клей Момент Классик
Пистолет для герметика
Ножницы по металлу
Подвес профиля прямой Директор 0,70мм
Лак чёрный
Надфиль
Мелкие свёрла
Резиновые демпферы

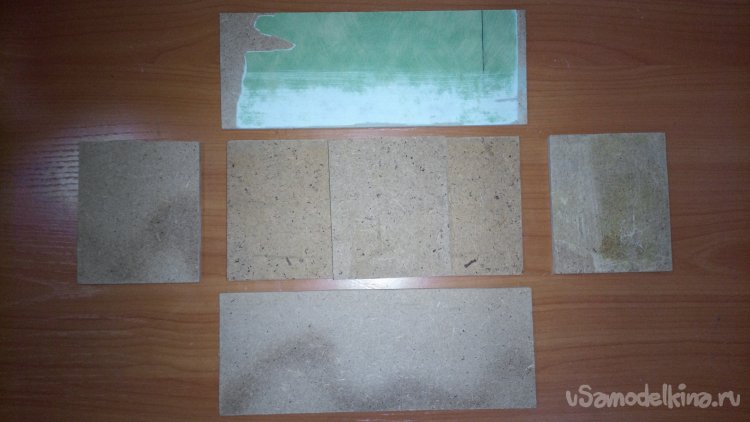

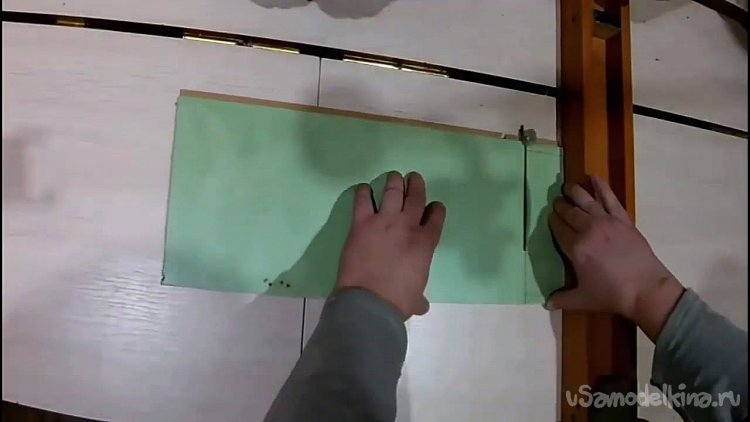

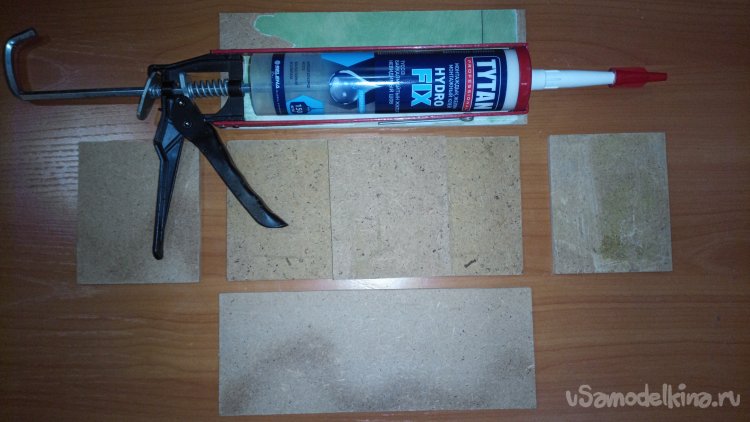

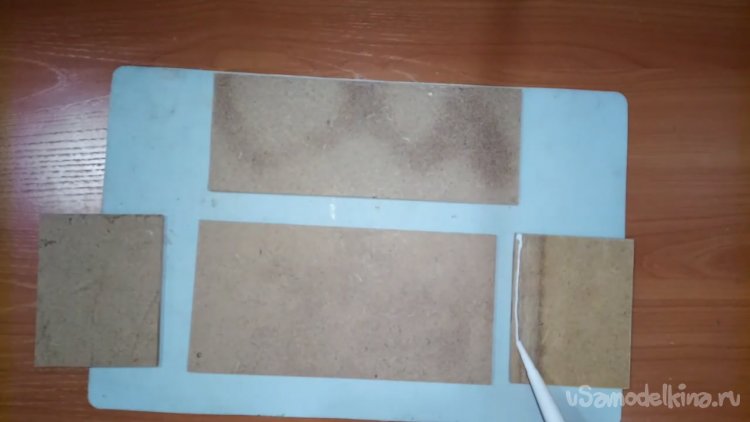

Ящик будет состоять из двух секций. Начну с нижней секции. Взял старый пошарпанный кусок ХДМ панели очистил от засохших жидких гвоздей и распилил на требуемые детали.

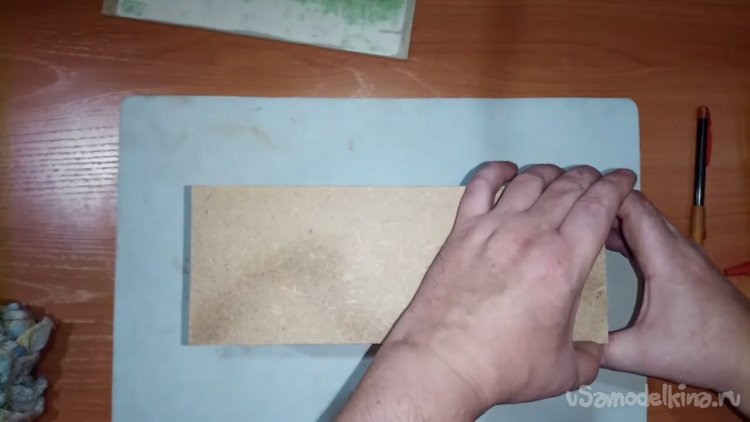

Обработал торцы бруском с наждачной бумагой.


Шаг 1. Сборка нижней секции ящика

Собирать весь ящик буду с помощью клея TYTAN HYDRO FIX. Этот клей хорошо зарекомендовал себя во всех предыдущих самоделках, поэтому не вижу смысла переходить на какой-то другую марку клея.

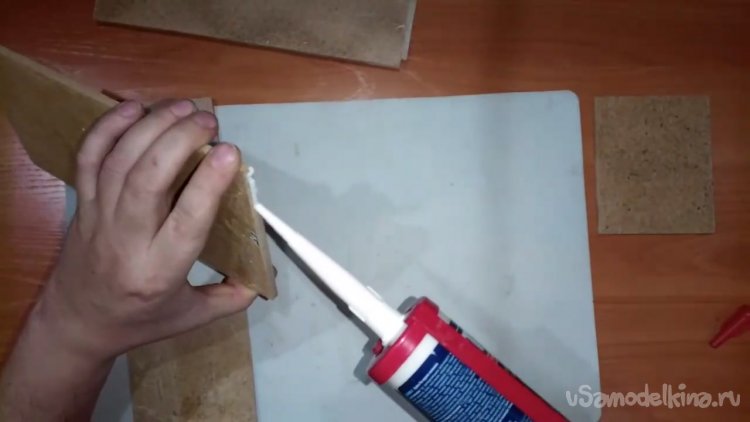

С помощью пистолета для герметика наносим клей на торцы и склеиваем данные детали вместе.

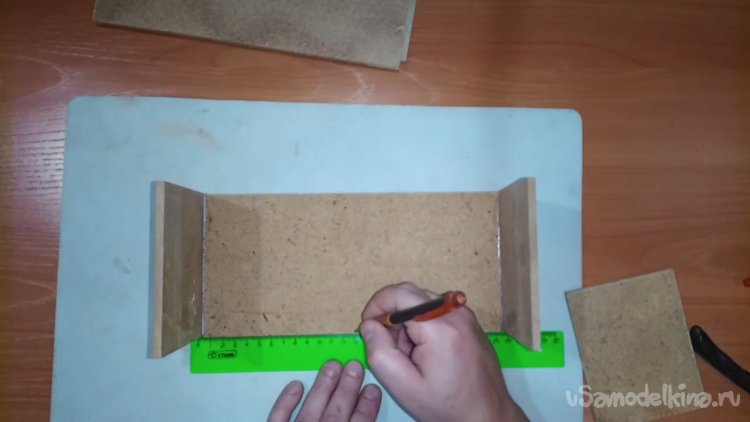

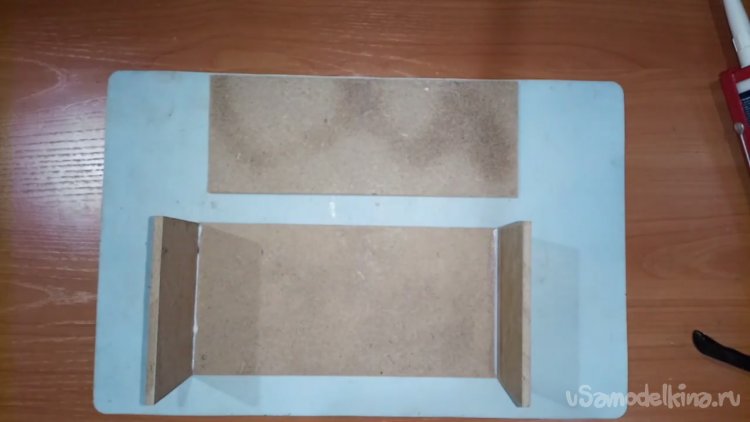

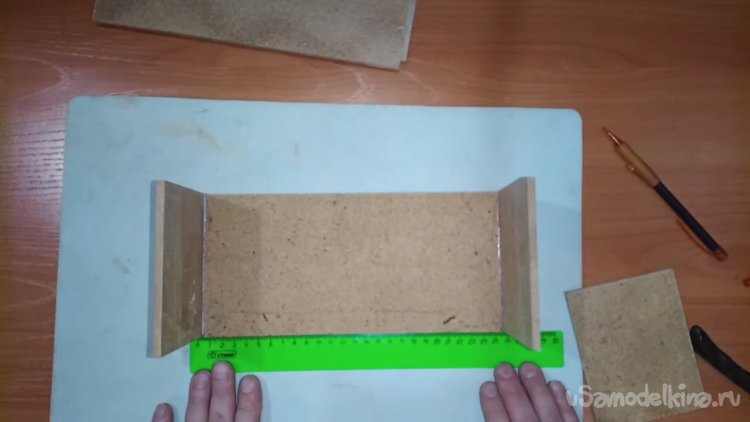

Затем разметим середину нижней секции с помощью линейки, для вклеивания перегородки отсека.


Нижний отсек предполагался для хранения мелких деталей, поэтому решил его разделить на два одинаковых по размеру отделения.

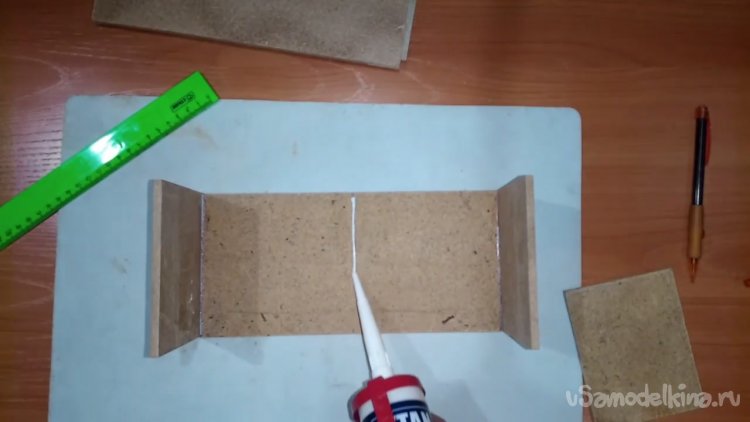

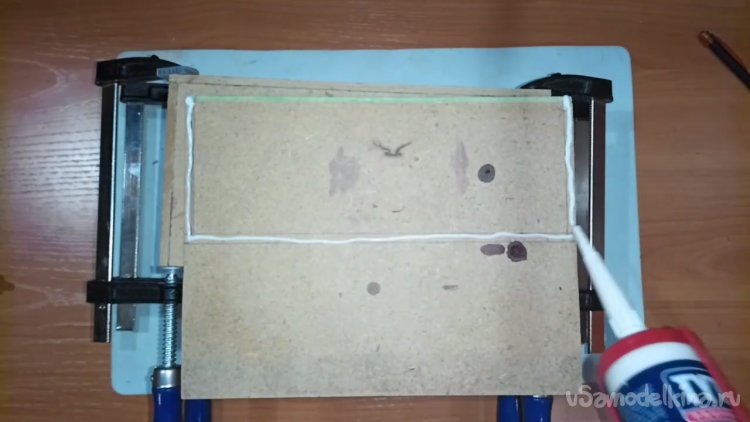

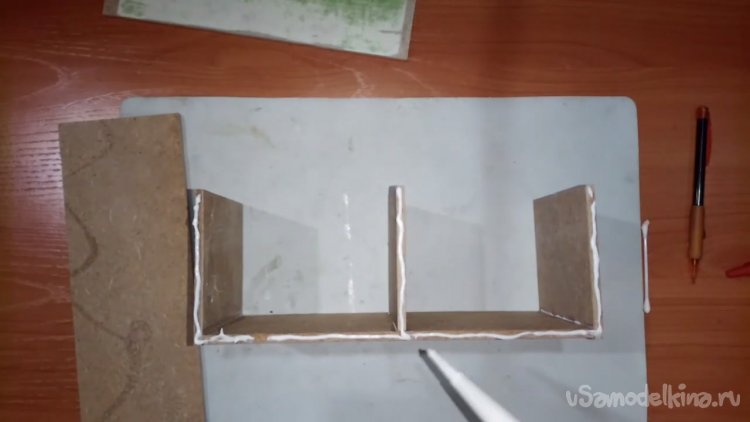

Наносим клей по центральной линии.

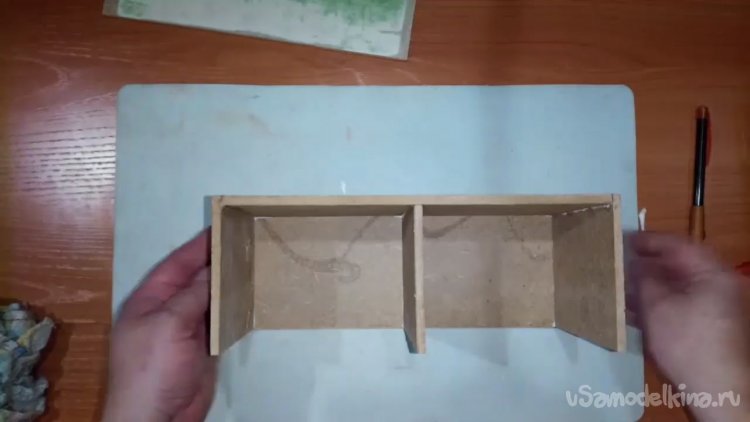

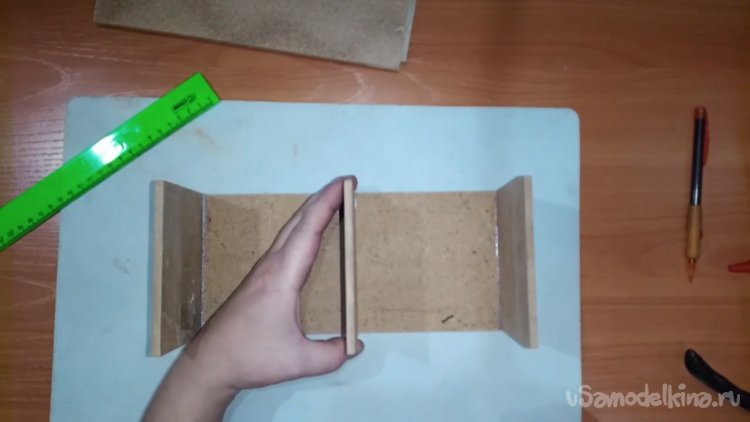

Вклеиваем перегородку на место нанесения клея.


Далее наносим клей на торцы.


И приклеиваем боковую часть короба.


Повторяем тоже с противоположной стороной короба.

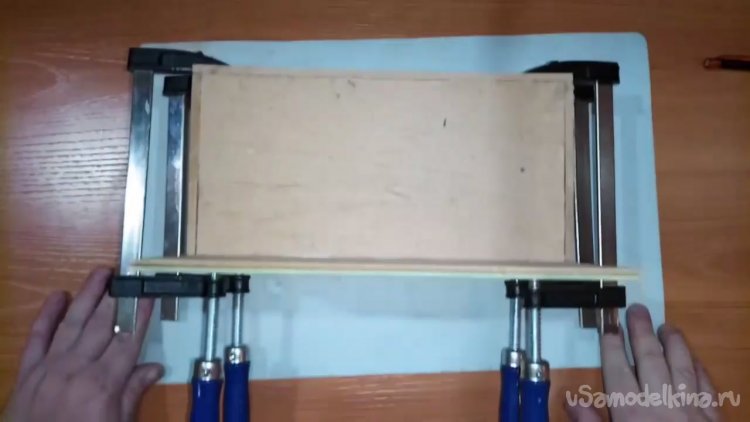

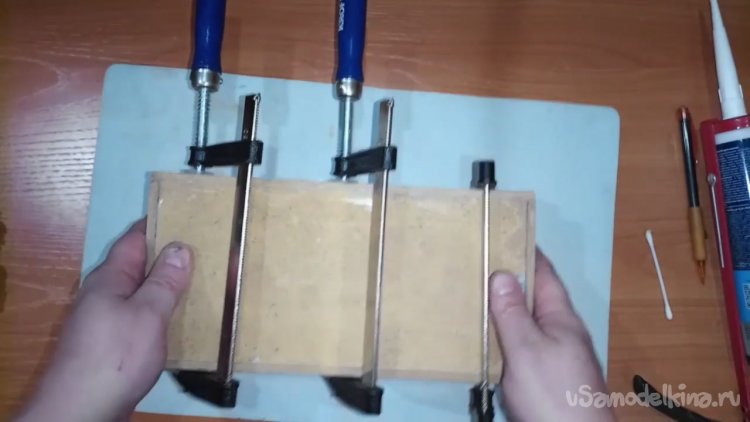

Фиксируем с помощью струбцин все детали.


Шаг 2. Сборка верхней секции ящика

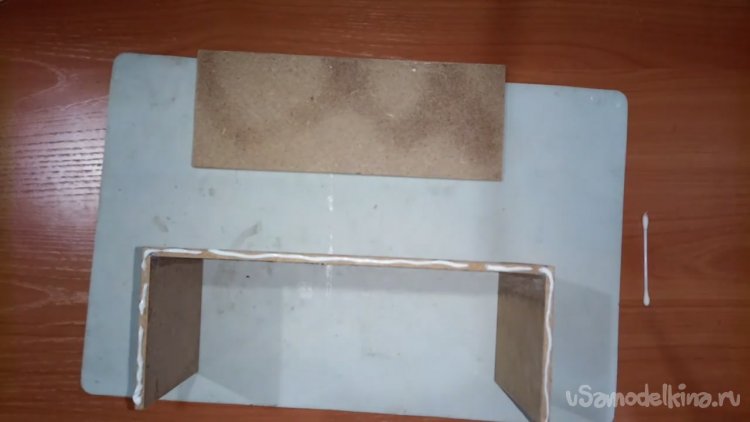

Для начала склеиваем только три стенки короба с помощью клея TYTAN HYDRO FIX.


Делал так, потому что так удобнее, так как детали этой части ящика разные по размеру.


Излишки клея убирал ватной палочкой.


На некоторое время фиксируем струбцинами, чтобы хорошенько схватился клей.

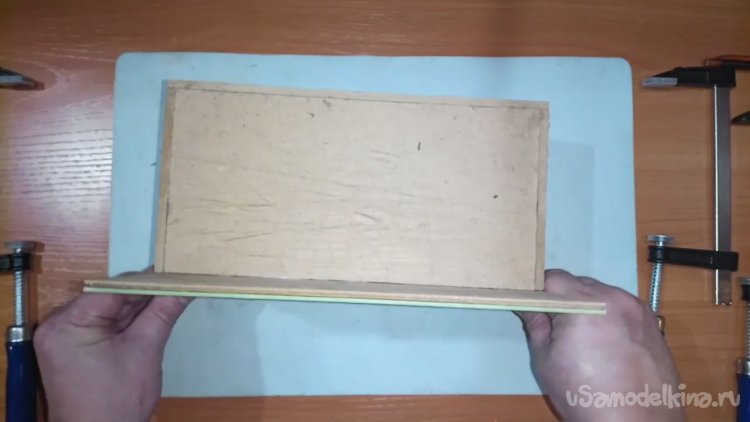

Далее берём деталь - задняя стенка, она больше, так как будет выполнять функцию опоры при открытии ящика.


Приклеиваем её к корпусу верхней секции.

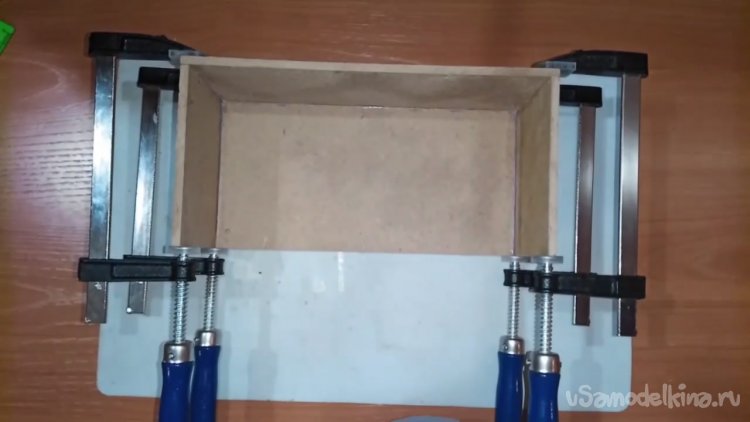

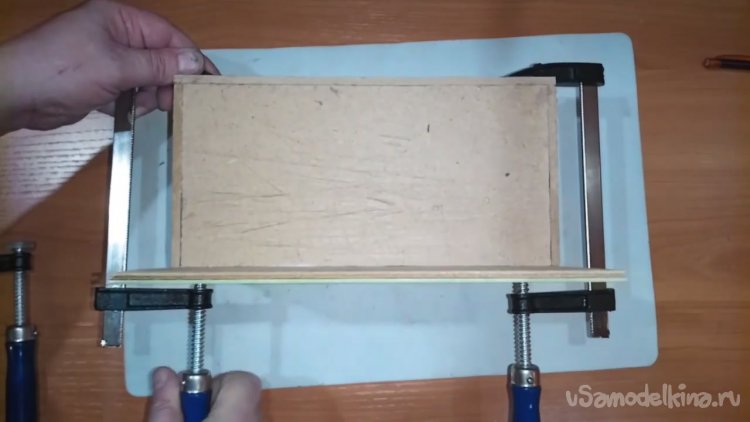

И зафиксируем с помощью струбцин...


...На три-четыре часа, этого достаточно, чтобы клей схватился.


Шаг 3. Крышка ящика.

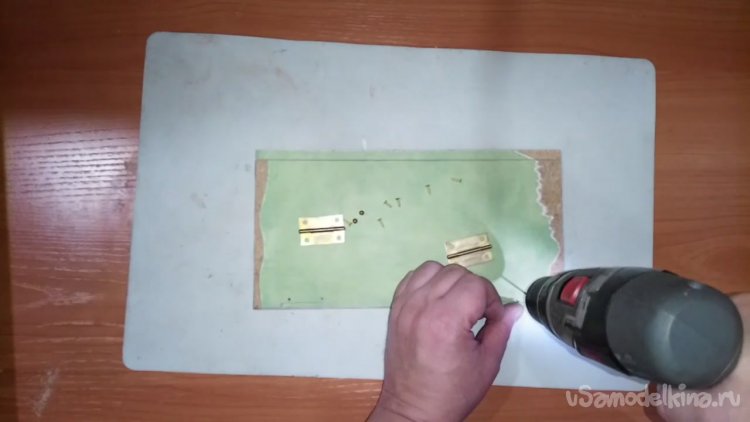

Прикрутим петли к детали - крышка ящика, с помощью мелких саморезов. Размечаем карандашом, где будут отверстия под саморезы.

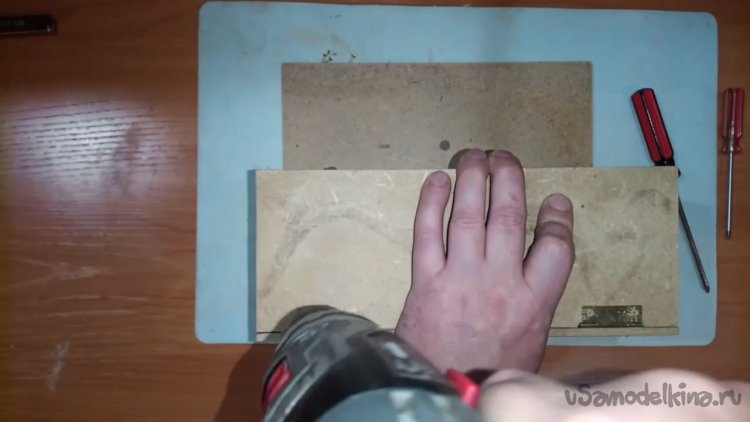

Берём шуруповёрт и просверливаем отверстия.


Отверстия сверлил тонким сверлом 1мм.

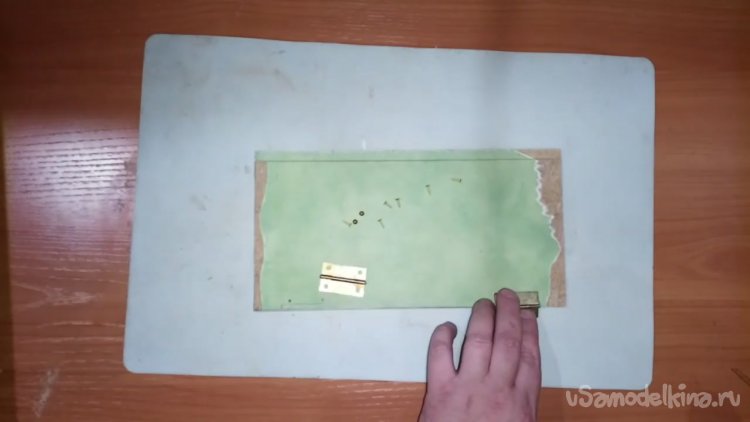

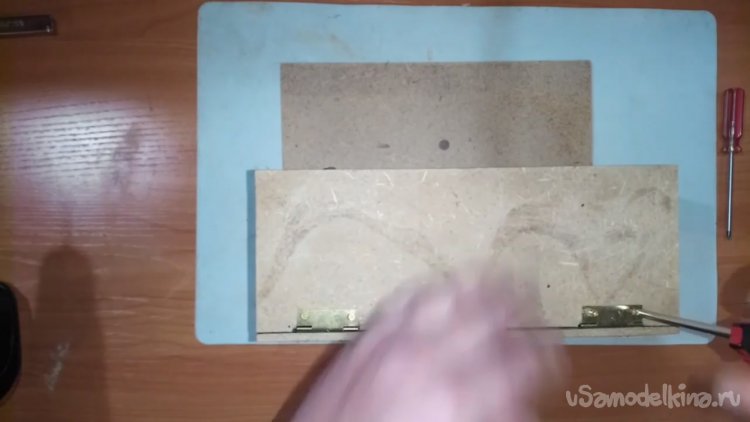

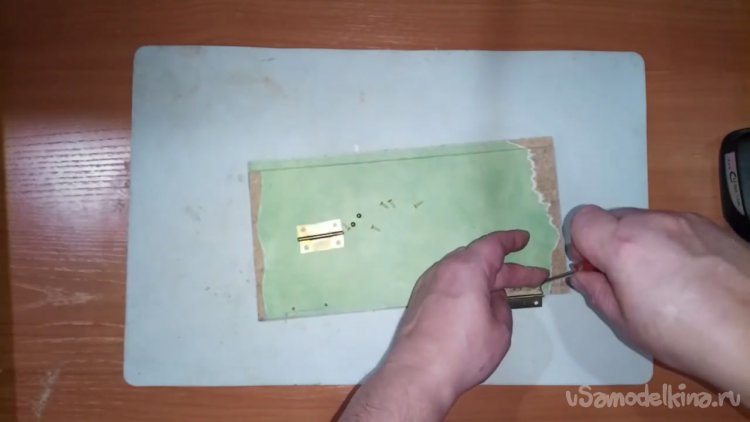

Прикручиваем петли к крышке с помощью отвёртки.


Далее размечаем и просверливаем под саморезы в ответной части верхнего короба.

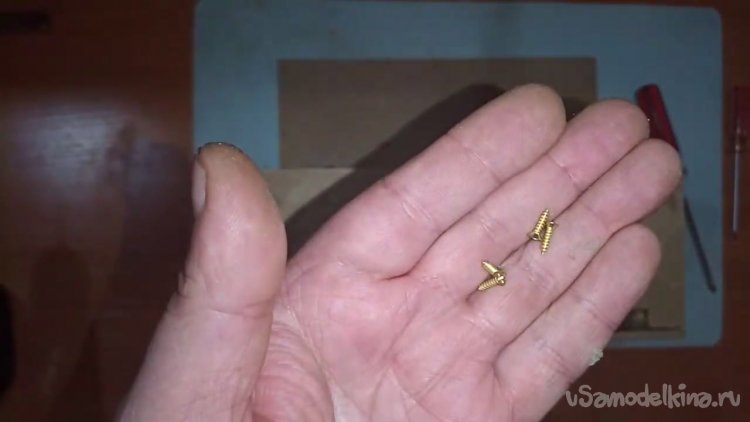

Использовались вот такие мелкие (5мм) саморезы.

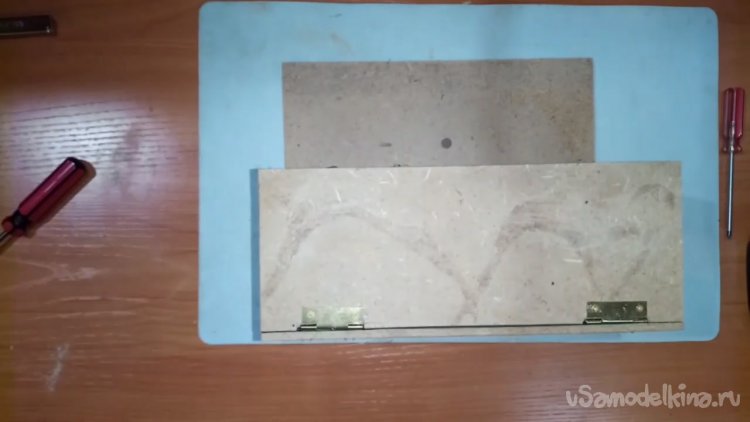

Прикручиваем саморезами крышку к верхней секции нашего ящика.

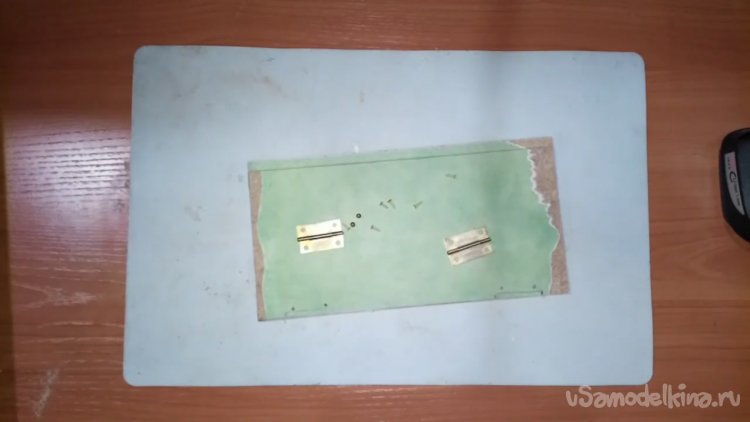

Петли на своём месте.


Шаг 4. Боковые направляющие.

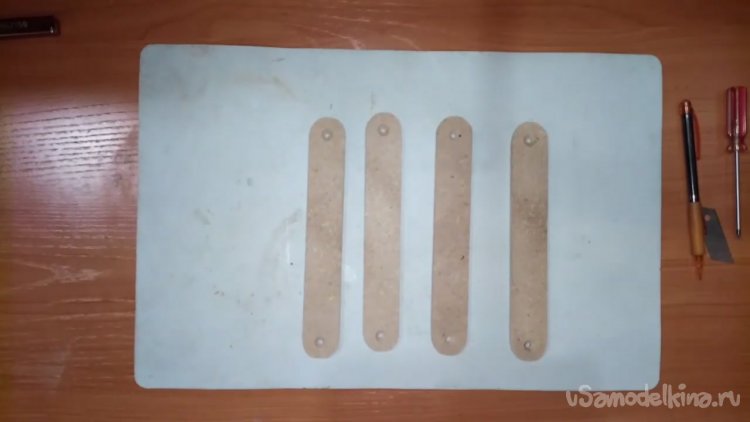

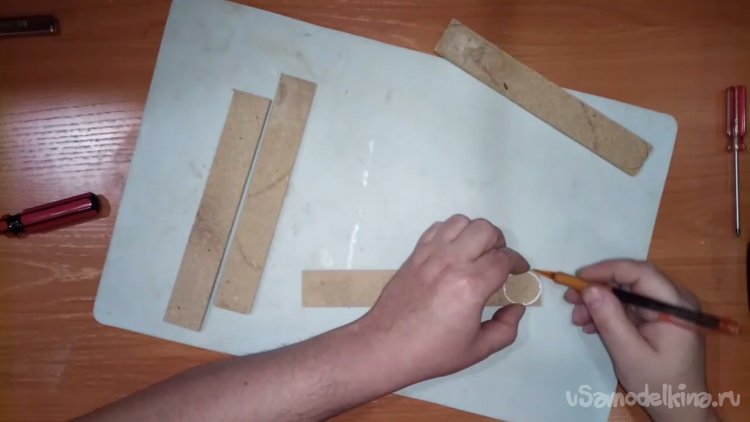

Отпилил четыре одинаковые полосы из панели ХДМ. Разметил скругления.


На шлифовальном станке (ссылка) скруглил детали, просверлил отверстия для крепления под потай.

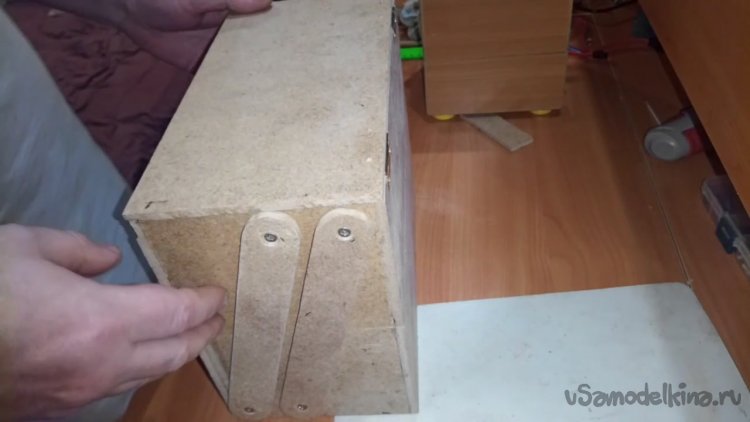

Прикрутил направляющие к корпусу с помощью саморезов длиной 10 мм.


Шаг 5. Проверка.

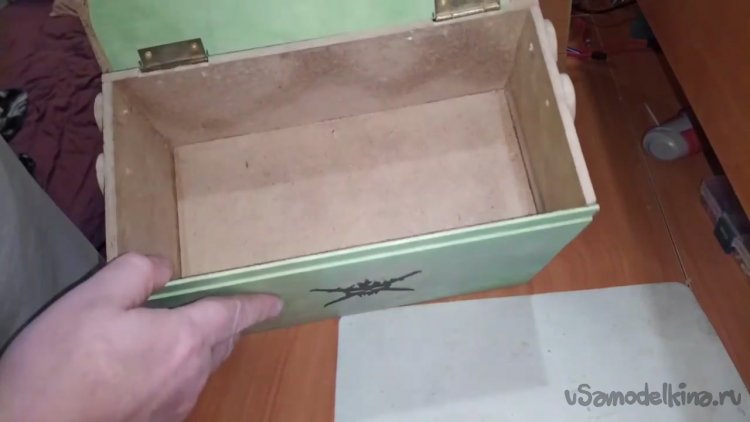

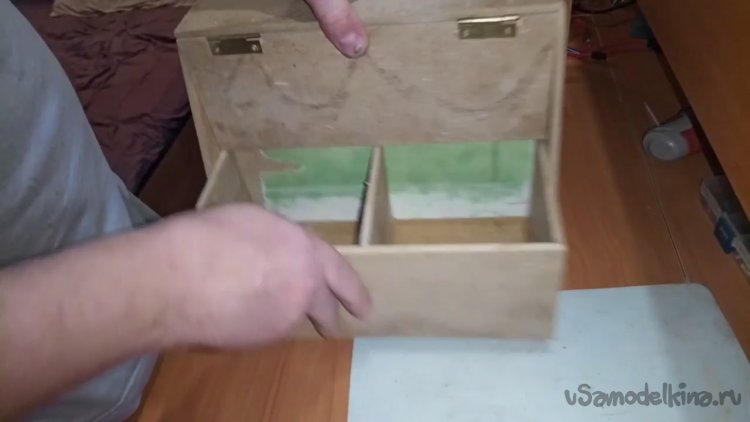

Черновая сборка ящика завершена. Всё открывается и закрывается.


Все узлы нашего ящичка работают отлично!)


Шаг 6. Покраска деталей.

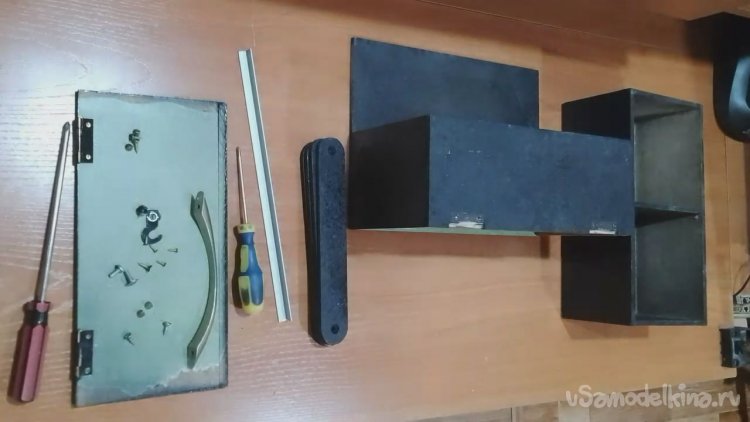

После проверки разберём ящик на составляющие детали. Возьмём баллончик чёрной аэрозольной краски и покрасим все детали с наружной стороны.


Все детали окрашены и готовы к сборке.

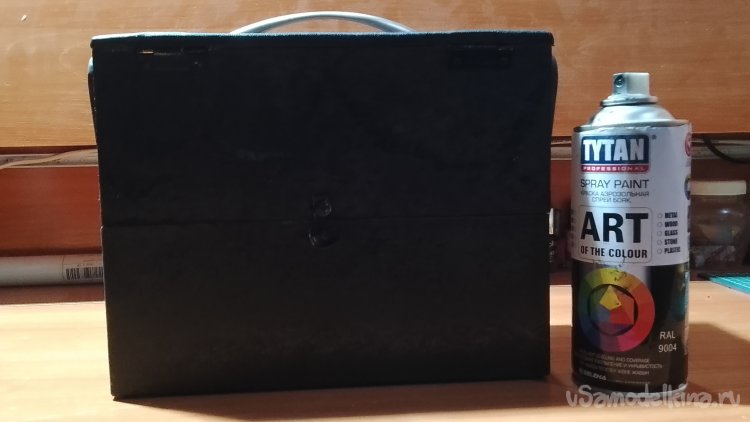

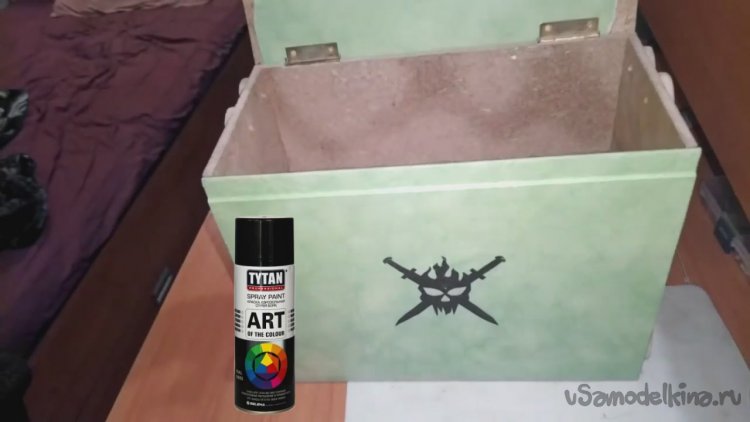

Для покраски применялась аэрозольная акриловая универсальная краска Tytan Professional Art of the colour.


Шаг 7. Обклеивание верхней крышки ящика экокожей.

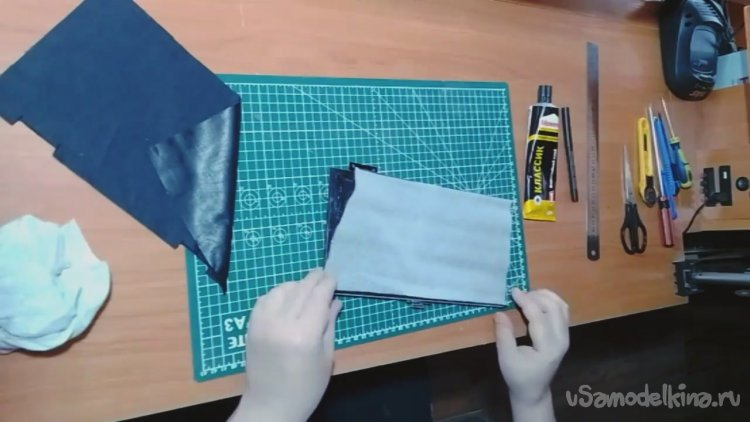

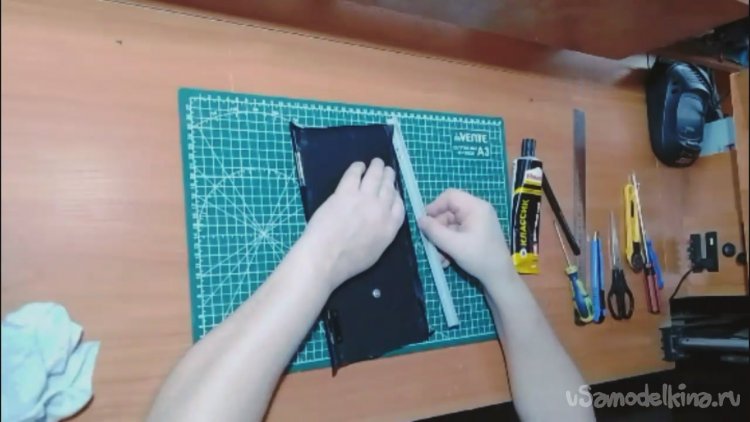

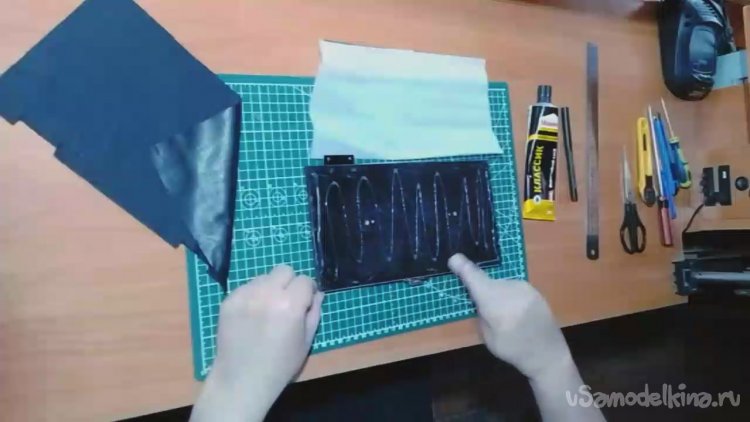

После покраски деталей, посмотрел на верхнюю крышку и понял, что такой вид не пойдёт и решил облагородить её экокожей чёрного цвета, благо такая как раз оказалась под рукой. Отрежем кусок экокожи и кусок подложки под половой ламинат. Намажем клеем Момент Классик поверхность крышки.


Затем берём мягкую подложку под половой ламинат и приклеиваем её к поверхности крышки.

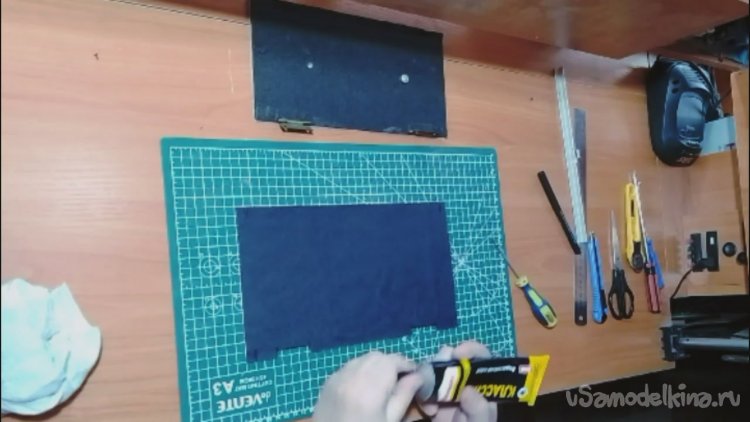

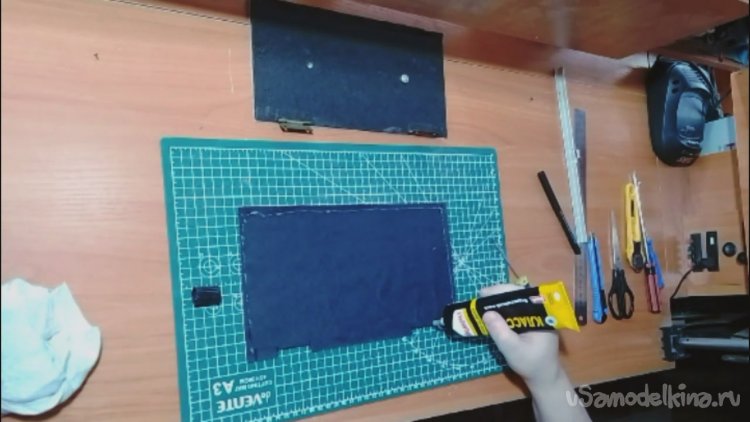

Далее возьмём подготовленный кусок экокожи и промазав по краям клеем Момент Классик приклеиваем к основанию.


Данный клей отлично справляется с задачей, проверено лично.

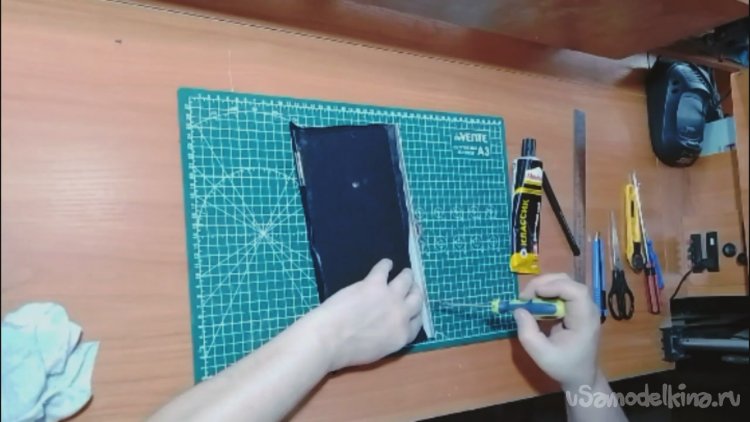

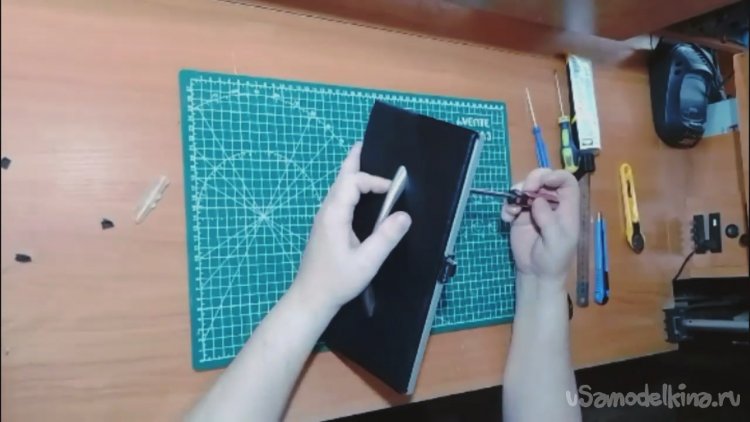

Прикручиваем на мелкие саморезы алюминиевый уголок.

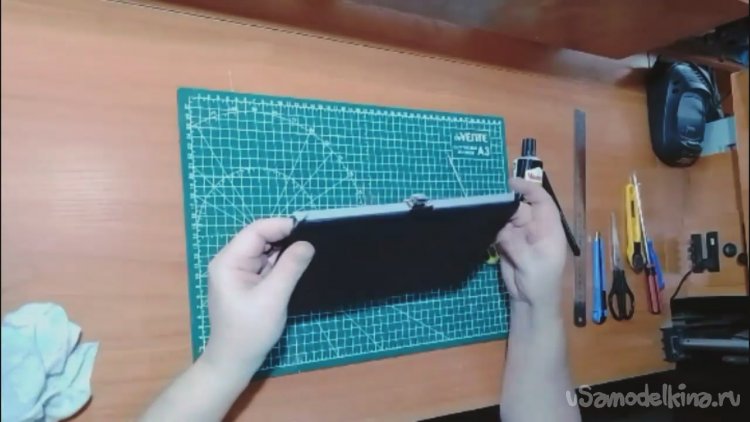

На тыльную сторону крышки приклеил чёрную ткань для обивки тыльной стороны мебели.


Просверливаем отверстия 1 мм сверлом и прикручиваем на саморезы верхнюю часть замка-защелки.

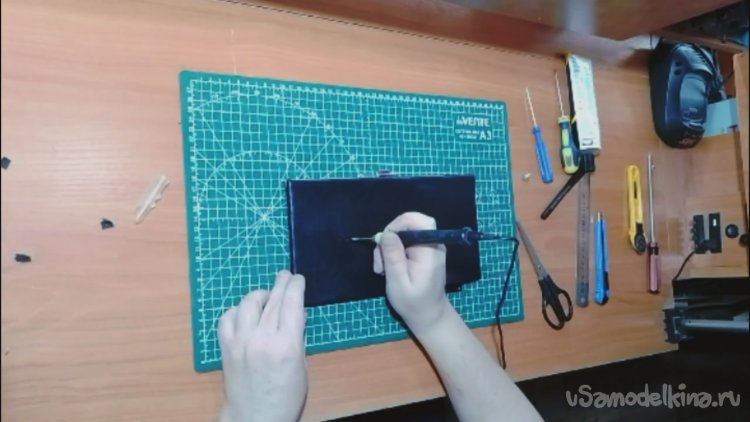

Это важно! Прожигаем паяльником в экокоже отверстия под крепление ручки. Таким образом края материала приплавляются и не расползутся со временем.


Шаг 8. Окончательная сборка.

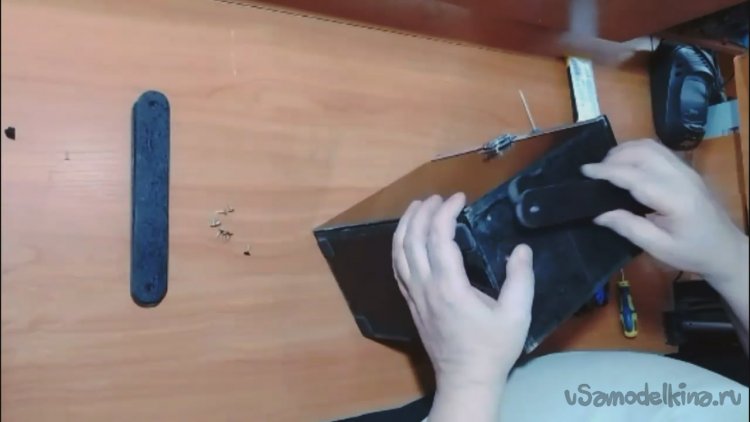

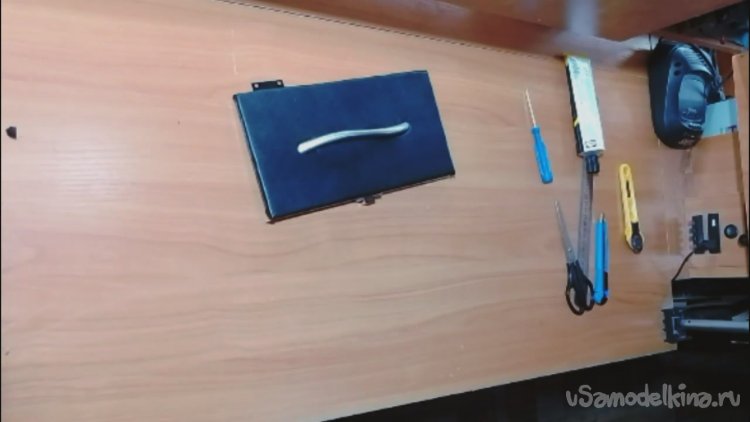

Теперь прикручиваем мебельную ручку к крышке нашего ящичка.


Ручка имеет очень интересный дизайн, вроде ползущей змеи!)

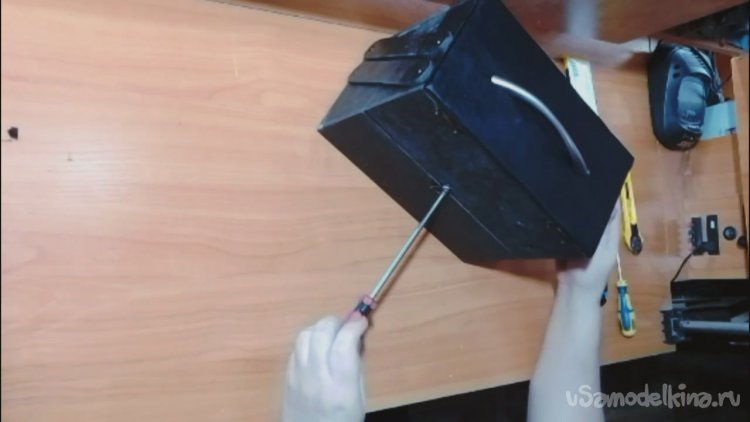

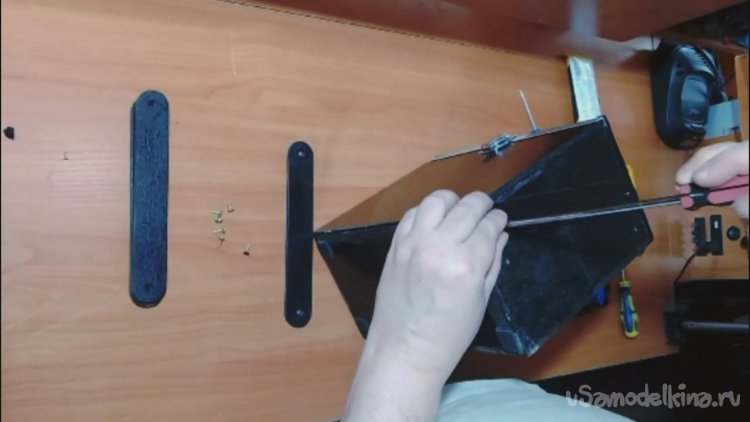

Далее закрепляем на саморезы крышку к корпусу.


Применяем всё те же мелкие саморезы 5 мм, головки которых окрасил чёрным лаком.


Следующим шагом прикручиваем боковые направляющие.


Тут уже применяем саморезы побольше 10мм.


И тоже окрашиваем головки саморезов чёрным лаком.

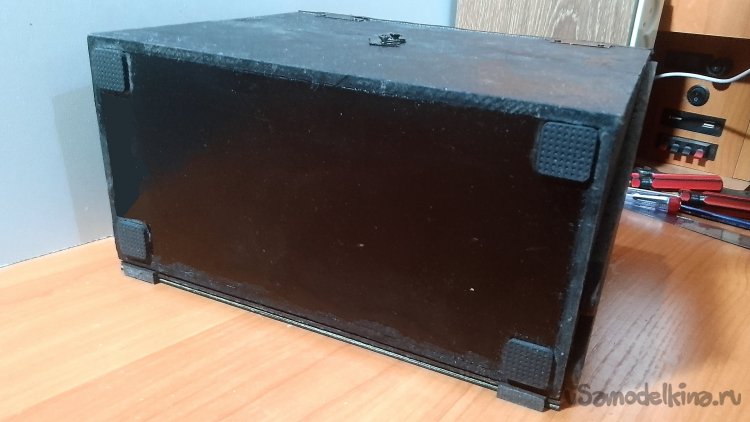

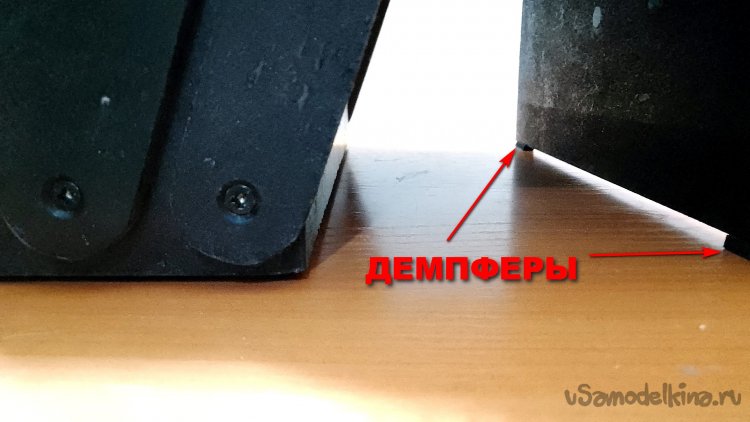

Затем наклеиваем на дно и на стойку верхнего отсека мягкие демпферы из вспененной резины.


Что бы в открытом положении была устойчивость на поверхности, то есть секции были на одном уровне.

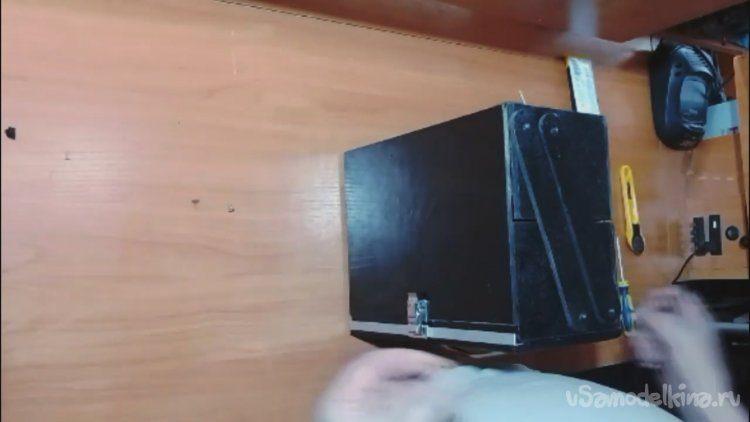

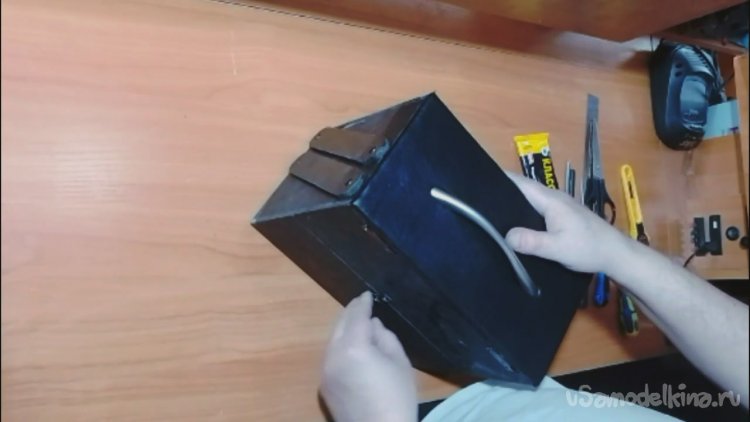

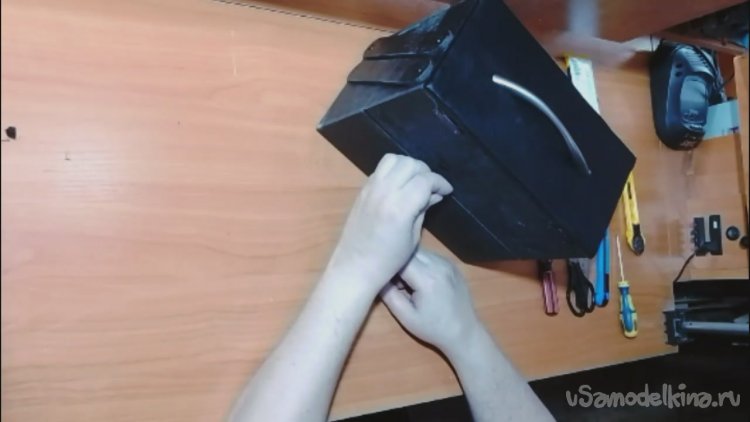

Проверяем как работает механизм открывания.


Всё отлично!


Шаг 9. Замок-крючок для нижней секции сделал сам.

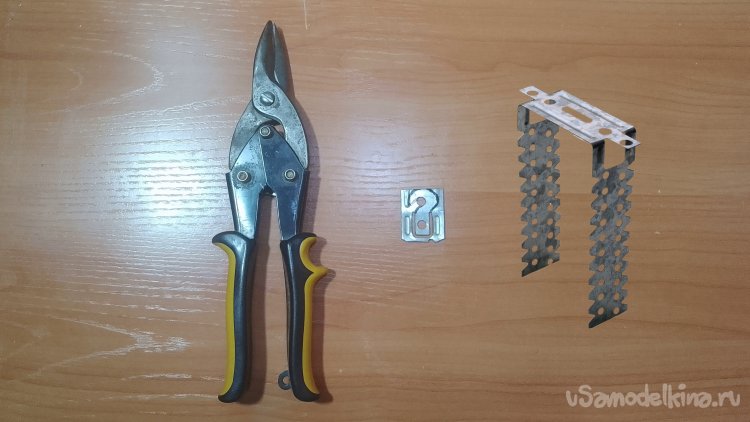

Вырезал его из прямого подвеса для гипсокартона (директор).


На подходящем отрезке директора нарисовал контур крючка...

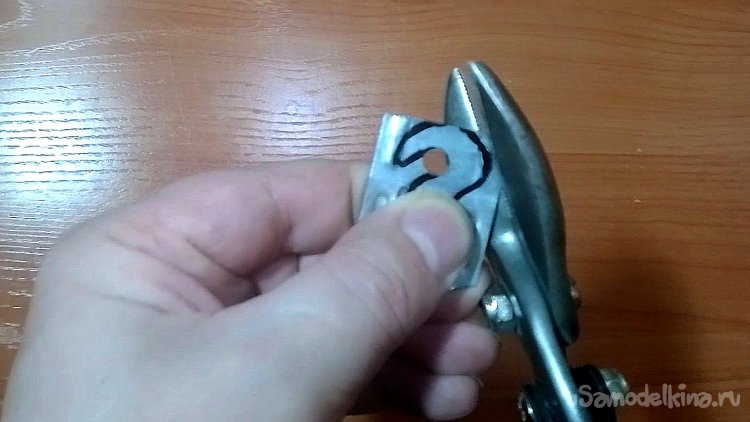

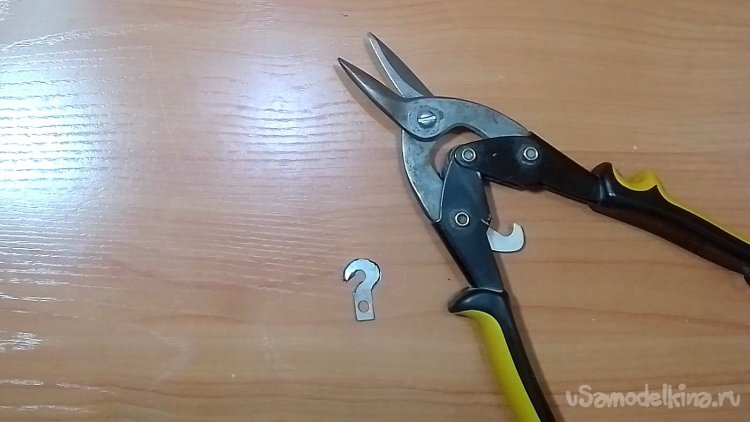

... и ножницами по металлу вырезал заготовку.


Ножницы хоть и не очень острые, но с задачей справились.

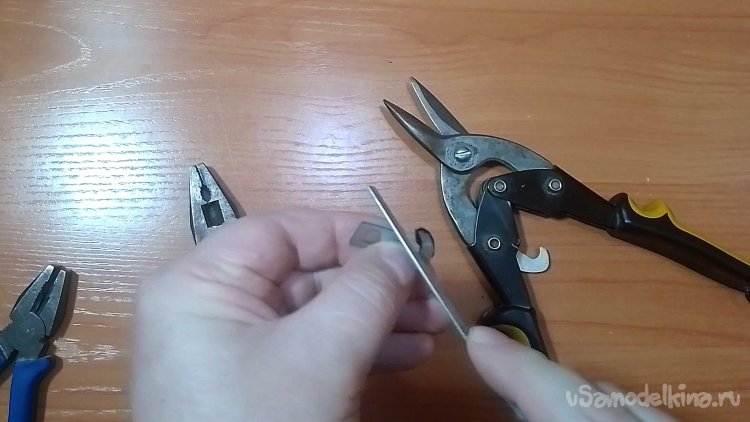

Далее обработал края надфилем, чтобы не порезаться об острые края.

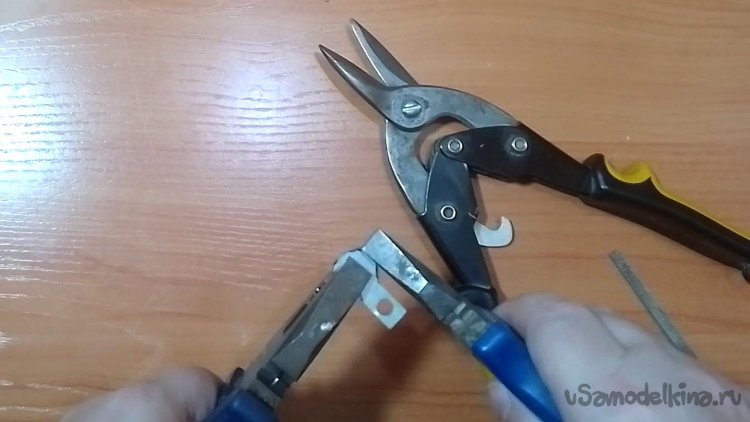

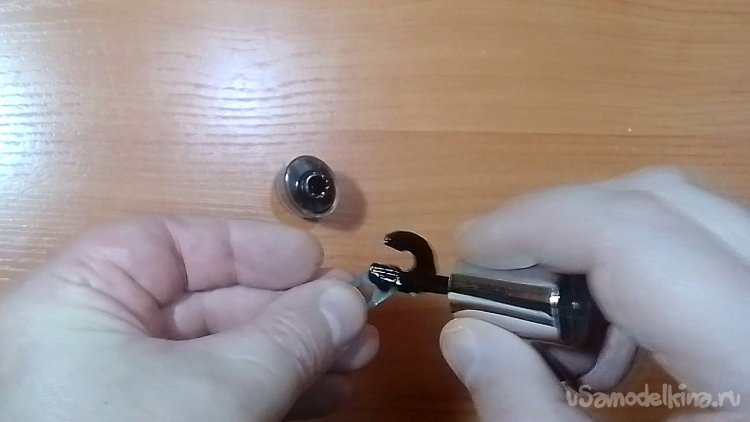

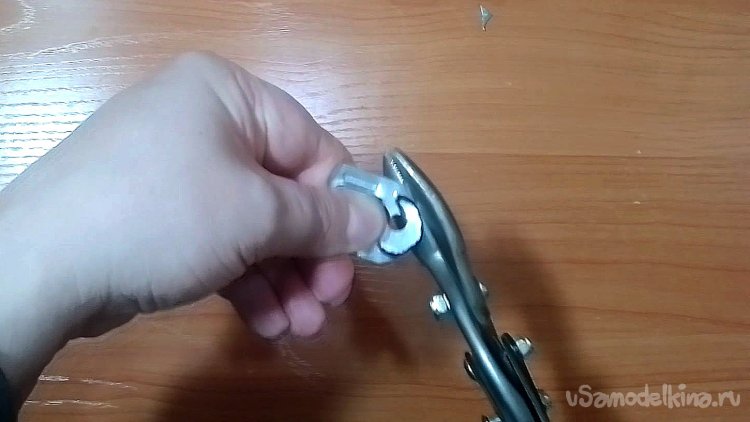

Затем плоскогубцами отогнул часть крючка, что бы при открывании было за что цеплять пальцем.

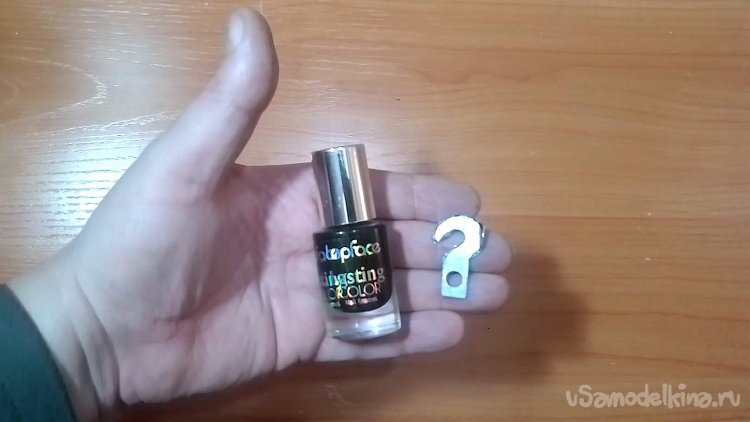

И в конечном результате покрыл крючок чёрным лаком.


Лак позаимствовал у благоверной, надеюсь будет не сильно ругаться!)

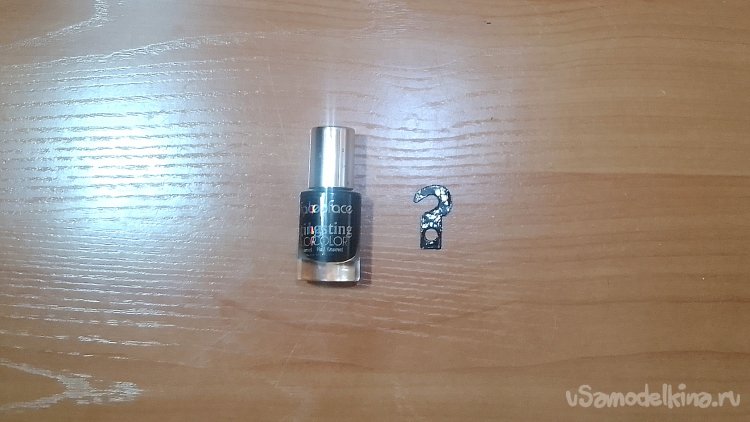

В общем получилось как-то так. Кстати этим же лаком красил и саморезы.

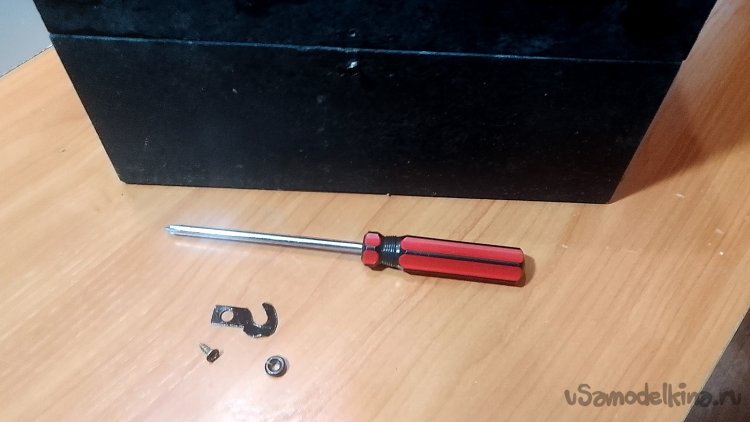

Ну вот замок-крючок готов к установке.

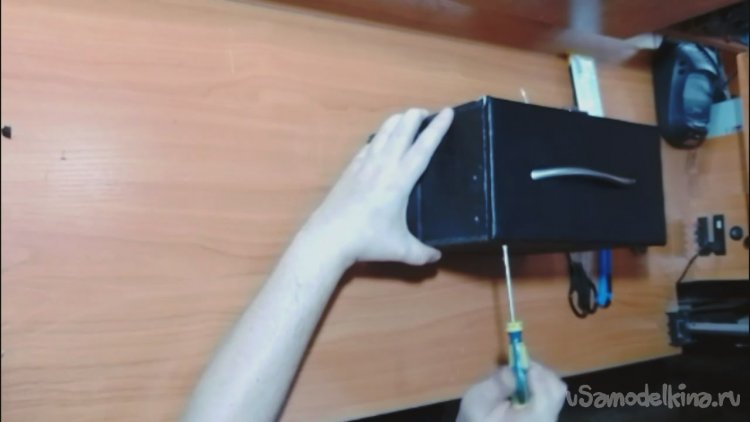

Устанавливаем замок-крючок с обратной стороны ящика.


Сам крючок затягиваем саморезом 10 мм не до конца, что бы он свободно мог вращаться

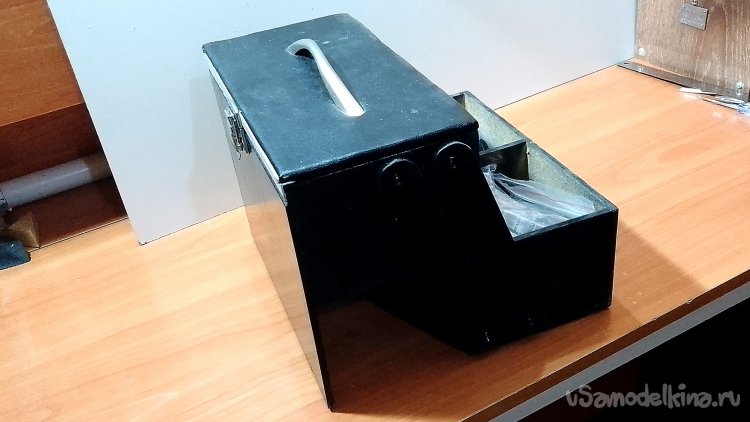

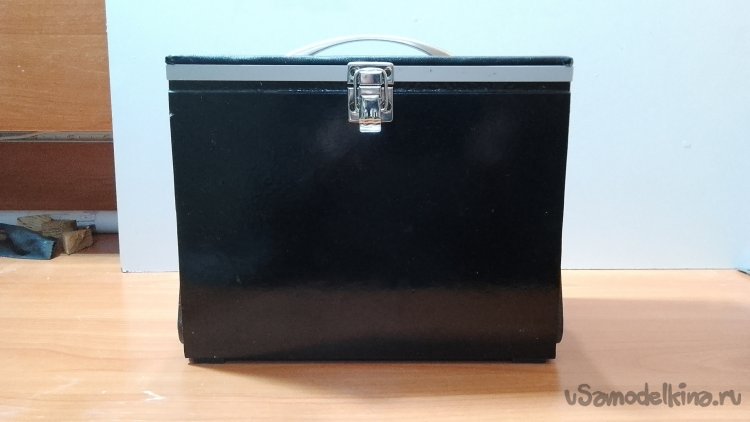

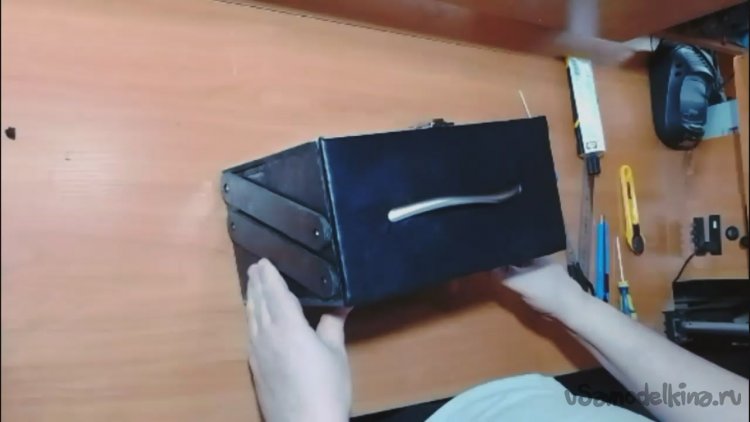

Ну вот наш чёрный ящик с секретом готов к эксплуатации.


Загружаем в него всё, что попалось под руку!)


Внутренняя вместимость верхней секции 90х125х245мм (глубина х ширина х длина)

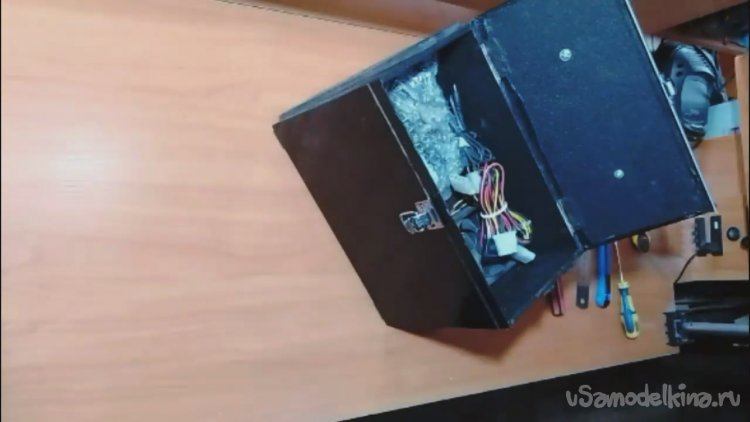

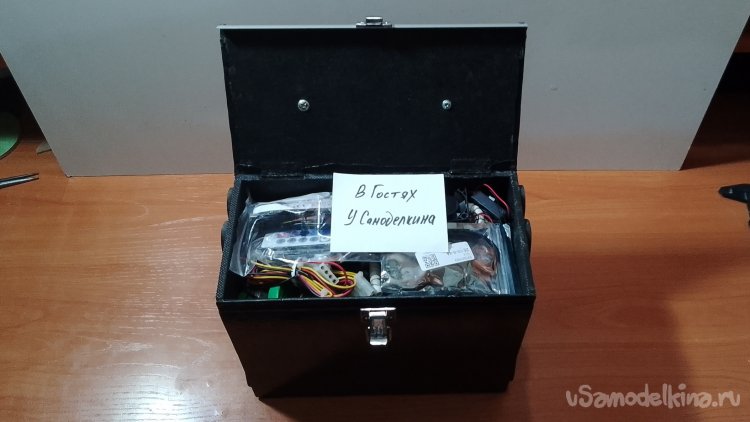

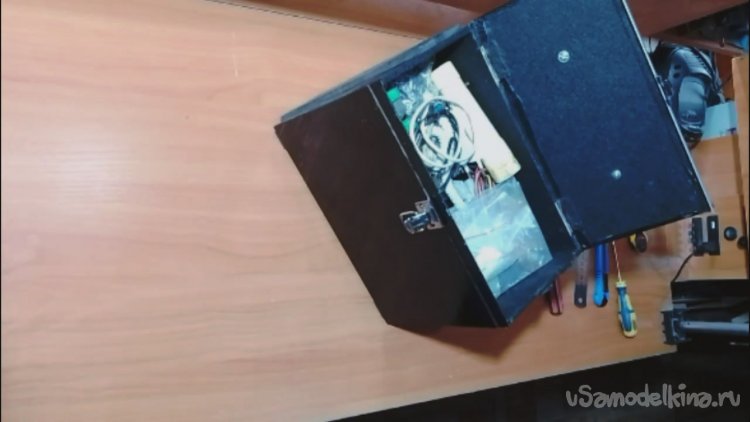

Заполнили верхний отсек ящика.

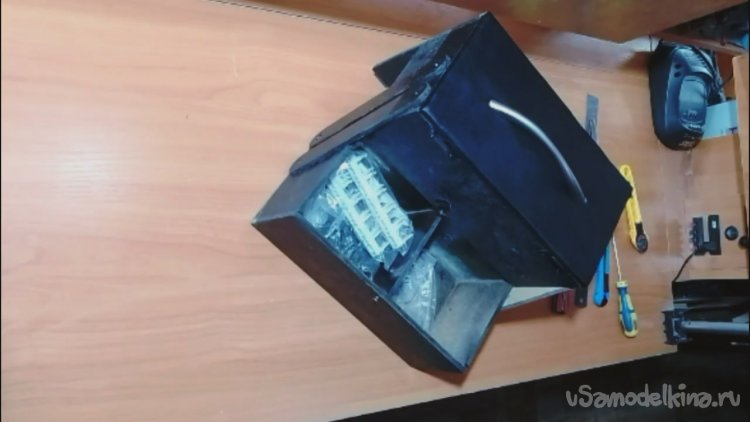

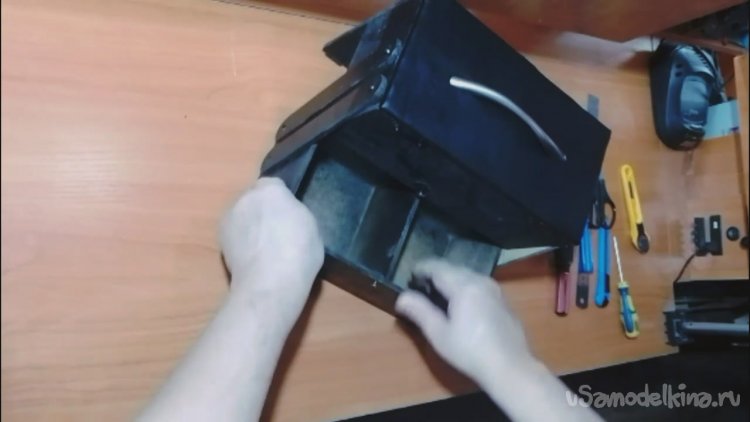

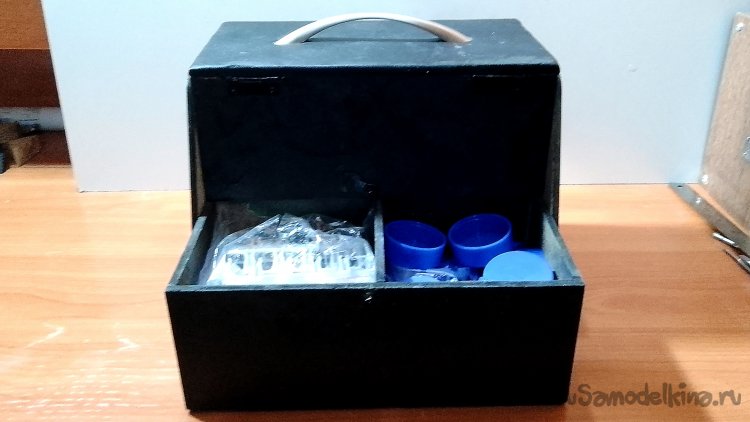

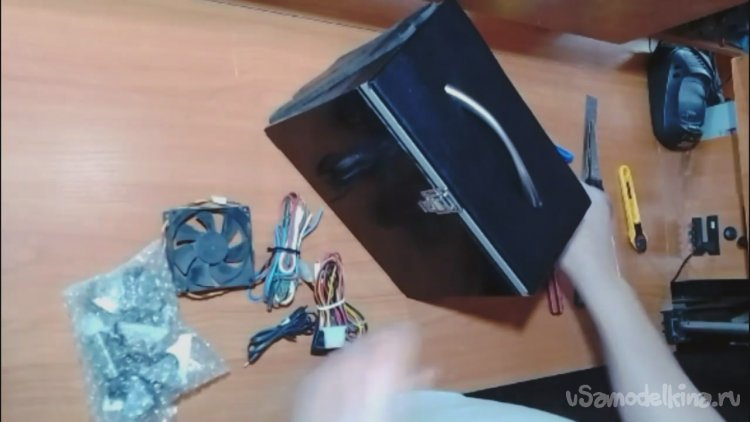

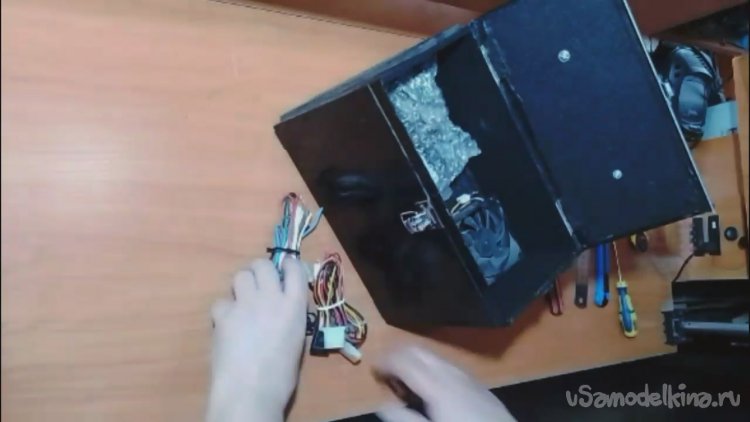

Теперь развернём ящик и загрузим второй отсек всякой всячиной.


Внутренняя вместимость нижней секции такая же, как верхней, но разделена перегородкой.

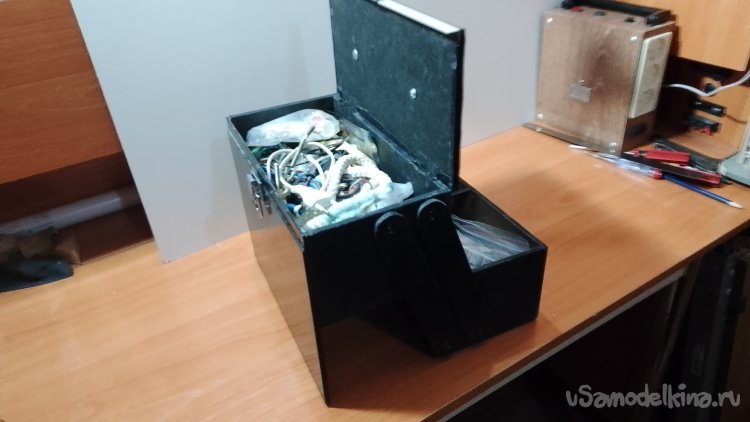

Ну вот такой вот ящик для хранения получился. Удобный и компактный, а за счёт ручки его очень удобно транспортировать.


P.S. Решил немного добавить информации для ясности, зачем вообще я решил сделать такой ящик.

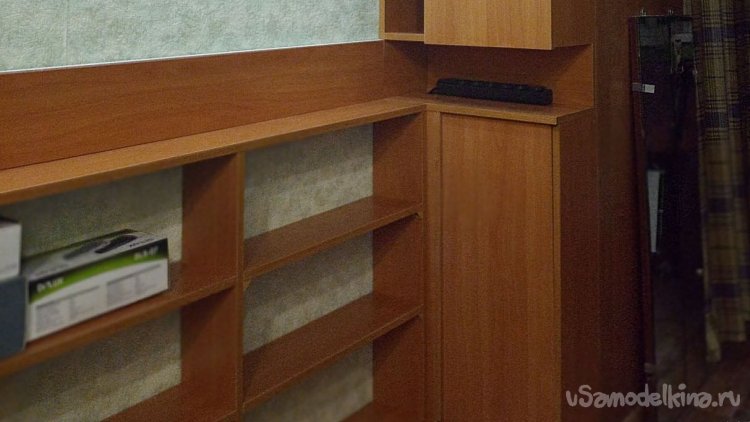

Ранее я собрал рабочую зону из ЛДСП (ссылка), так вот в нижней части там есть что-то наподобие стеллажа, я там храню всякие запчасти (провода, корпуса, моторчики, всякая электроника в основном).


И всё это складывается в разные коробки от обуви и не только, и выглядит не очень мягко говоря.

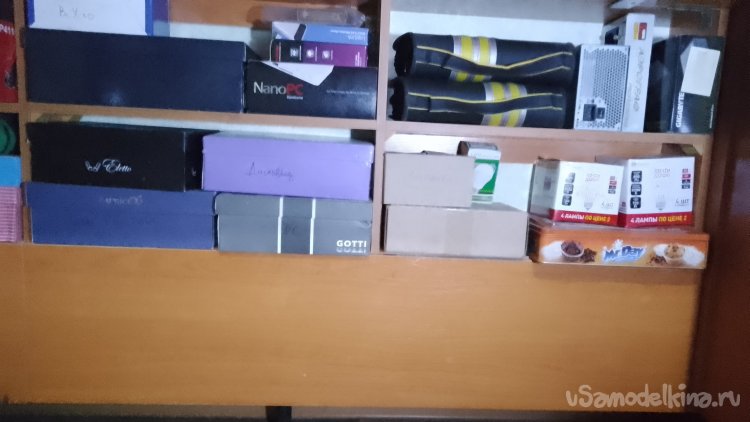

Вот только половинка этого бардака на фото.

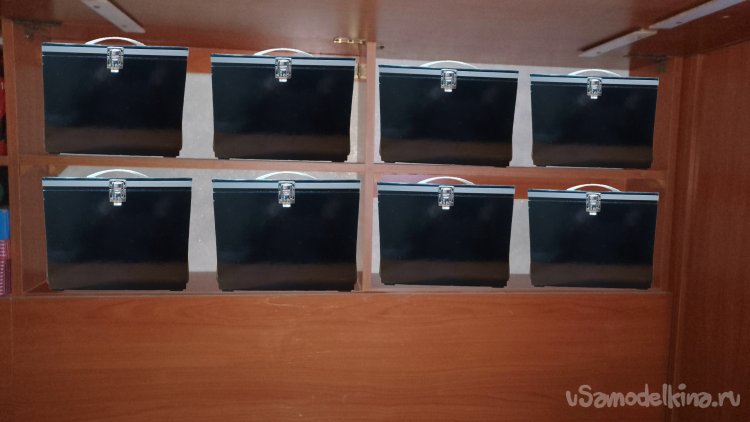

А задумка такова, сделать ещё пятнадцать таких ящиков для хранения и в идеале это будет выглядеть примерно так!

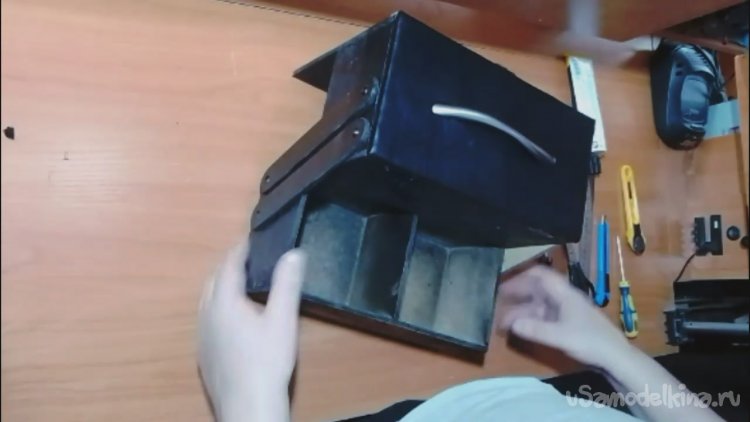

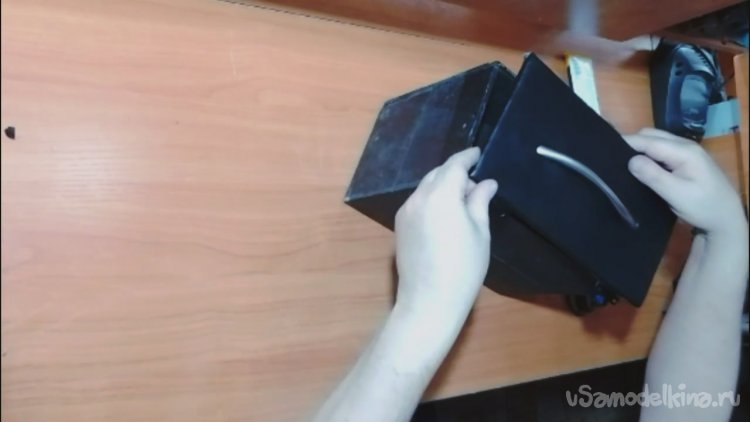

СТОП! Вы спросите, а в чём же собственно состоит секрет? Ответ прост: секрет состоит в том, что когда вы смотрите на ящик с лицевой стороны, вы не догадываетесь, что он может открываться ещё и с другой стороны.


А открыв крышку сразу не понятно что в ящике есть второй отсек.


Вот такой простой секрет у этого ящика.


А ещё говорят он похож на чемоданчик!)

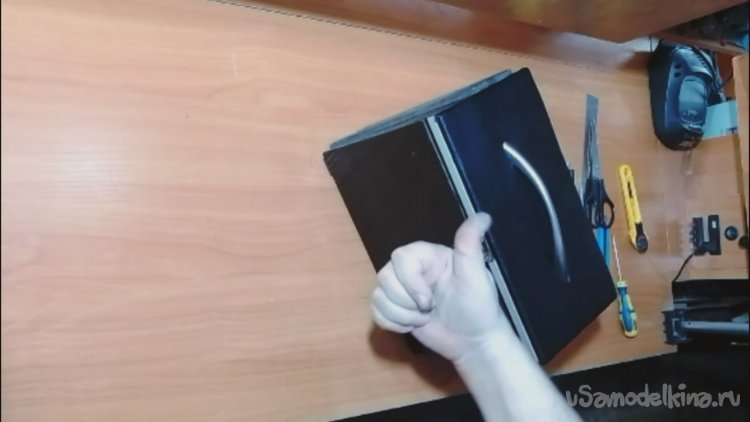

Если вам понравилась такая идея хранения, то жмите на палец вверх!


Большое спасибо всем за внимание! Конструктивная критика принимается в комментариях.
Не пропустите следующие статьи, буду стараться делать их интереснее по мере возможности!
Всем мира, добра и благополучия!
