Ремонт динамиков с мыслями сделать на них бумбокс

Откопал в углу гаража пару DLS-M126, в пыли и стружке, в грязи так что хоть картошку сажай.
Были они конечно когда-то рысаками. Звучали вполне сносно для автомобильной магнитолки. И вот давно забытые увидели свет. Может и не вспомнил-бы о них, но отключение электричества помогло.
Казалось бы, где электричество, причём моя память и при чём тут динамики.
А дело в том, что мой бумбокс не запоминает место где прервалось воспроизведение с флешки при отключении электричества. Питать музыкальную коробочку от бесперебойника не вижу экономической целесообразности, а искать потерянный трек в аудиоспектакле из более сотни треков ну совсем не хочется. Купил MP3-плеер с памятью, но качество декодирования отвратительное, свистелка какая-то! Купил другой, более навороченный. Качество получше, память есть, запоминает место остановки, но неудобный интерфейс. Послушал какое-то время, стал раздражать циканьем на высоких частотах и отсутствием басов. Ну в общем не слушается, в смысле я его слышу, но слишком пристально стал замечать недостатки. Да и что можно ожидать от простенького бумбокса через который я запустил сигнал от MP3-плеера. Есть у меня и JBL колонка, громче но не лучше. Да и другие Шарпы и Сони не отвечают моим хотелкам. Тащить в мастерскую под навес на улице S-90 не очень хочется. Да и я хотел мобильную, но при этом качественную музыкальную установку, чтоб и в огород можно было утащить на прополку грядок, и из одной мастерской в другую можно было легко переставить.

С восьмидесятых годов стояли у меня колоночки самодельные, но так и не слушал их, купил S-90 и на время они были забыты. Динамики 25 ГД-26Б, по новому ГОСТу 35 ГДН-1-4. низкочастотные в отдельном боксе, изодинамические пищалки и среднечастотники в другом боксе. На момент создания задумка была вполне на уровне, но жизненные пути увели в сторону от них.

Ну вот, поиски оптимального, простого пути к качественному звуку позволили напрячься и обшарить все тёмные закоулки. Вытащил один низкочастотный блок с динамиком и встроенным простеньким фильтром, среднечастотники с пищалками пока не трогал, изодинамические динамики сняты с них, не помню, где лежат и почему их снял. Эти динамики что уже упоминал, DLS-M126, решил восстановить и использовать в качестве СЧ-ВЧ звена. Усилитель тоже нашёлся, класса D, XH-M543 на микросхеме TPA3116D2, было дело, опрометчиво заказал на али, и ещё один с блютузом, хотел гнать сигнал через телефон, но качество передачи не устроило. Периодические затыки, да и телефон разряжается и периодически отпикивал СМСки, ну в общем тоже достал из закромов.

В общем набрал кучку компонентов, из которых можно начать что-то делать.
Динамик DLS-M126 для очистки от стружек металлических в магнитном зазоре, решил разобрать совсем. Там и диффузор был надорван. Расклеивал ацетоном, предварительно отпаяв и сняв пищалки, закреплённые на центральном керне магнитопровода.
Технология расклейки известная, ацетон набирается в шприц и понемногу добавляется в клеевой шов. Расклеивал и центрирующую шайбу, и воротник диффузора от корзины динамика. Клей размягчается, но довольно быстро может опять набрать крепость, поэтому слегка помогаем ему отклеиться, помогая например тонкой плоской отвёрткой. Надо ловить момент, когда клей начинает тянуться и лёгкими движениями оттягиваем воротник и место приклейки центрирующей шайбы к корзине. Гильзу катушки не трогал.

После расклейки надо разложить и выровнять диффузор, также выровнять центрирующую шайбу.
Корзину динамика пылесошу, из магнитного зазора удаляю особо приставшие туда магнитные опилки при помощи стальной швейной иглы и клейкой ленты к которой прилипает всё что там в зазоре могло быть. После этого мою горячей водой корзину с Fairy и сушу феном. Динамики готовы для сборки.
Предварительно надо подготовиться, припаять провода которые будут подключаться к усилителю, подключить к усилителю генератор сигналов, физический или виртуальный из интернета.

Центровку положения катушки в зазоре я делаю не при помощи киноплёнки или вкладываемых бумажек в зазор магнитопровода и гильзы катушки, а динамически, при подаче сигнала инфранизкой частоты. Частоты ниже 10-15 герц мы не слышим. Однако все призвуки, появляющиеся при перемещении диффузора прекрасно слышны.

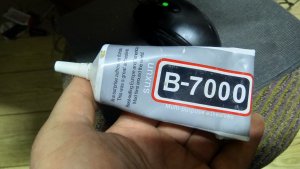

Итак, всё готово, наношу клей, я использовал B-7000 , он применяется для приклейки тачскринов телефонов, однако и на другие цели прекрасно подходит. Быстрое схватывание и отсутствие ползучести при дальнейшем высыхании как нельзя более подходит. Плюс его долговечность, не пересыхает и остаётся эластичным, каучукоподобным.

Нанеся клей на воротник и центрирующую шайбу прижимаю пальцами места склейки для удаления возможных воздушных пузырей, включаю сигнал 5-7 герц, усилитель регулирую чтобы перемещение диффузора было близкое к максимальному. Как уже говорил все призвуки лишние будут отчётливо слышны, двигая центрирующую шайбу и воротник диффузора добиваюсь отсутствия шорохов и вообще каких-либо звуков. Напоминаю, инфразвук мы не слышим. Хотя и ощущаем.

Со вторым динамиком проделал тоже самое. После сборки окрасил тонким слоем матовой чёрной краской из аэрозольного баллончика.
Проверка без акустического оформления вообще не корректна, но я послушал как звучат, прогнал свип-генератором на мощности близкой к максимальной, заменил пищалки. В общем вполне удовлетворительно для 16 сантиметрового динамика. Проверил в комплекте с низкочастотным динамиком, даже на мой слух приемлемо, но стали заметны искажения которых раньше не слышал на более простых динамиках. MP3-плеер оказался не так хорош как его хвалили. Попробовал другие источники сигнала. В результате пришёл к выводу что ноутбук выдаёт более честный звук чем Nokia 6 или все мои MP3-плееры. Вот на нём видимо и буду строить бумбокс для огорода, столярной мастерской и вообще и в мир и в пир )) Но это уже будет потом, пока про ремонт динамиков.

После просмотра видео, заметил помехи на экране, а это уже признак неисправности подводящих проводов. Электромагнитные помехи от искр которые возникают в месте перелома косичек. Косички или гибкий вывод называются, состоят из множества переплетённых проводов, которые от клемм динамика подводят сигнал к катушке динамика. От многократных перегибов в них появляются трещины, и они постепенно приходят в негодность вплоть до полного обрыва. В предыдущем видео я показывал как их делаю эти косички. Ремонт акустических систем 35 АС-201 «Radiotehnika»
После замены исчезли некоторые призвуки вне инфразвукового диапазона. На резонансе диффузора и самих колеблющихся проводов.
После всех произведённых манипуляций я уже не так сильно ругаю эти динамики, в комплекте с низкочастотниками должно получиться приемлемого качества звучание. Пока не выбрал, или пару 25 ГД-26Б, или пионеровский и от лексуса центральный.
Обдумываю из чего сделать корпус. Можно конечно попробовать сделать просто из бревна, видел я такие, изнутри выбирается материал и врезаются динамики. Это конечно оригинально, но не технологично. Пока в процессе выбора.

Материалы что использовал и инструменты.
Шприц на 10-20 мм, паяльник, отвёртки, провода.
Ацетон, усилитель, клей B-7000. Пылесос и фен.

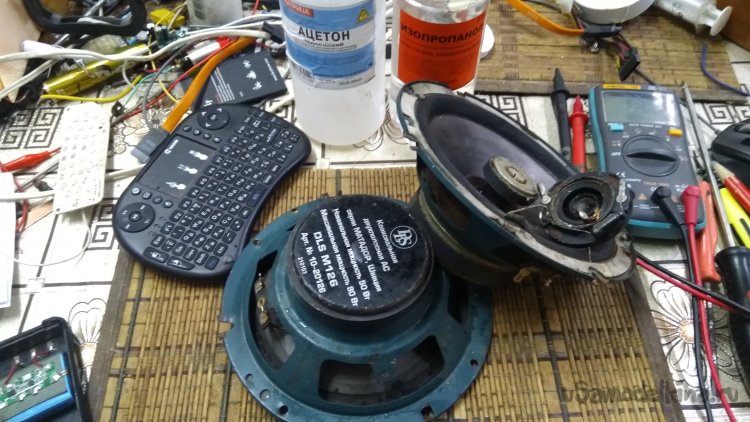

Динамики, повидавшие в жизни всякое, но им можно дать вторую жизнь.

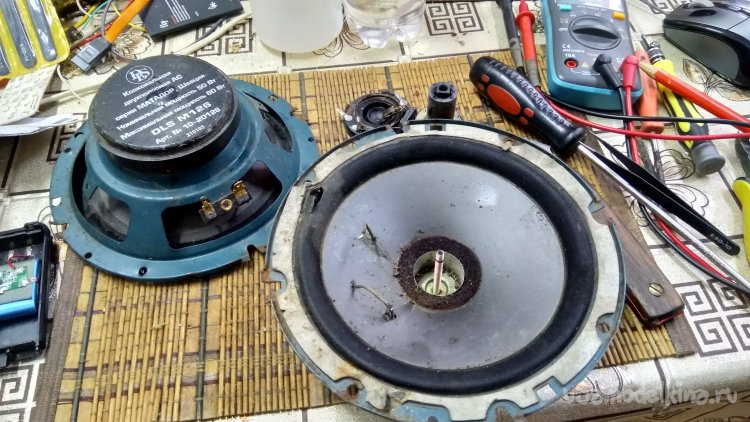

Рваные воротники подвеса, мусора хоть картошку сажай, но всё чистится моется, подклеивается.

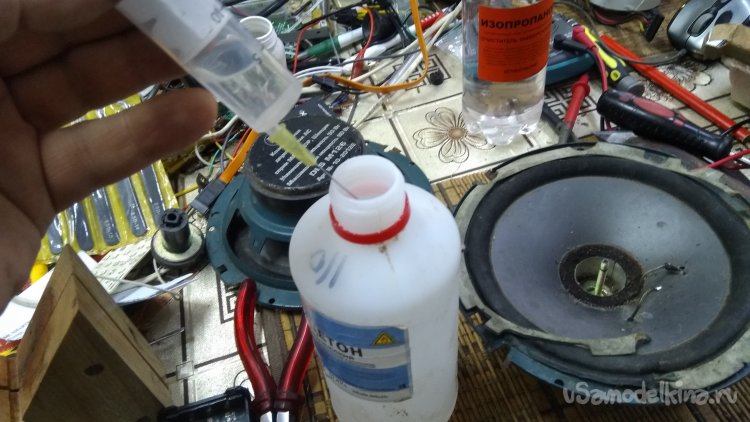

Ацетон набираем в шприц, чтобы дозировать растворитель наливая на центрирующую шайбу и место склейки воротника с корзиной.

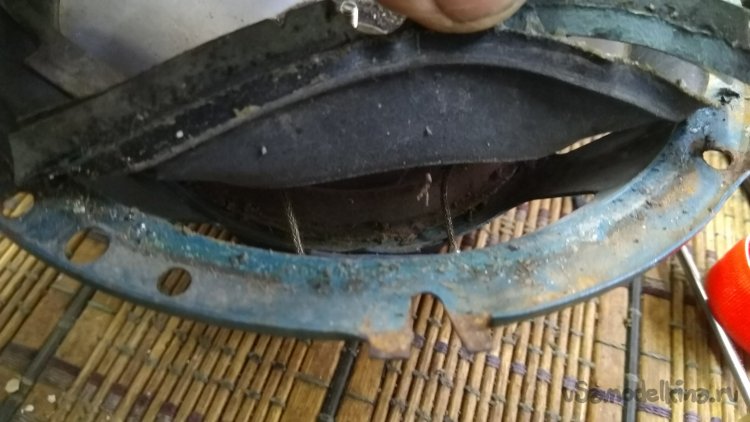

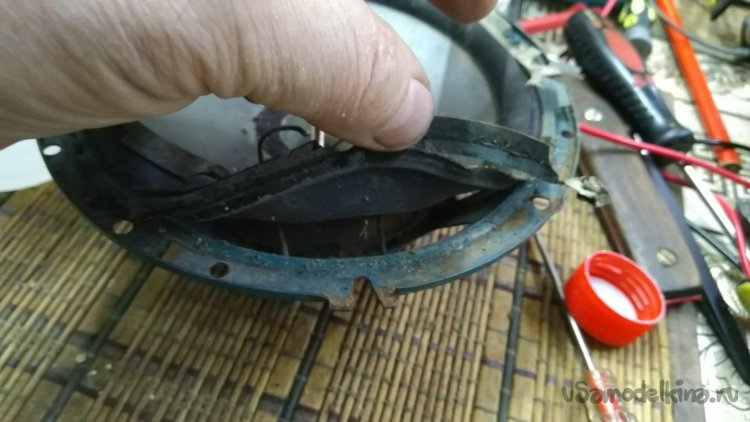

Полиуретановый подвес аккуратно поддеваем и отклеиваем от корзины.


Ацетон добавлять без усердия, достаточно чтоб было слегка влажно.

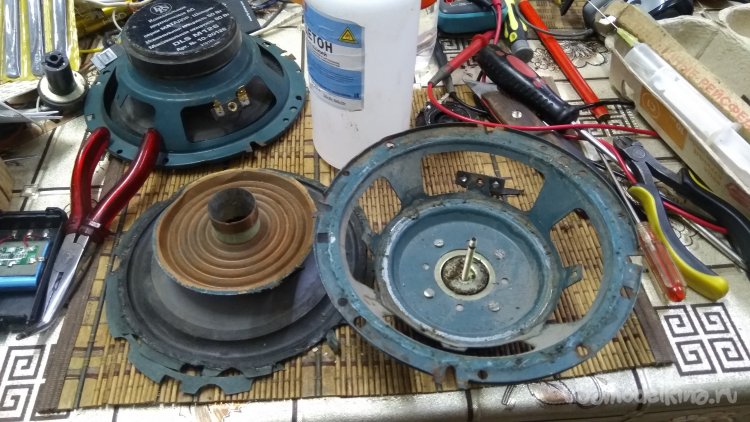

После расклейки пылесосим и моем корзину.

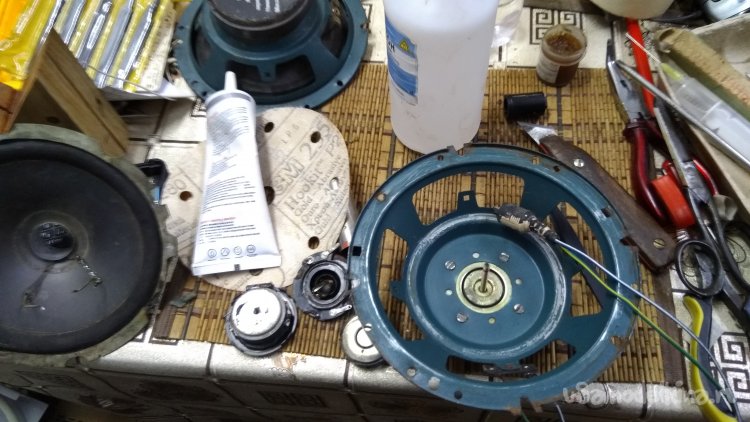

Клей сохнет быстро, поэтому надо сразу всё подготовить для сборки динамика и припаять провода для подключения к усилителю.

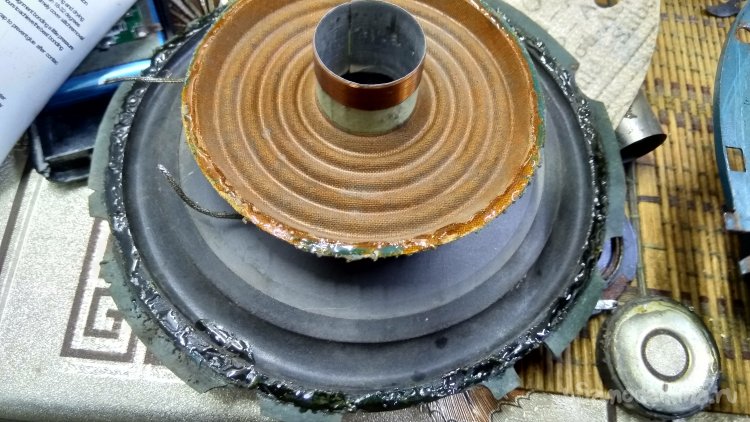

Не скромничая но и без излишеств наносим оперативно клей, собираем и подпаиваем провода.


Центровка катушки в зазоре магнитопровода по ещё не схватившемуся клею, можно двигать и центрирующую шайбу, и воротник подвеса.
Внимание! На видео есть громкие и неприятные звуки.


Проверка на призвуки высокочастотного динамика. На 0,15 видно на экране помехи от искр. Подводящие ток косички я потом заменил.


Второй динамик чуть получше, на 0,46 слышно призвуки от обрыва косичек. Тоже заменил.

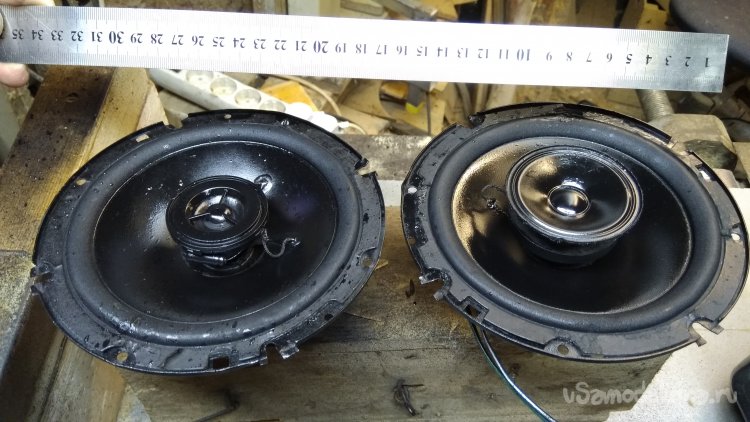

Выкрасить и выбросить это конечно хороший ход. Но я попробую от них добиться хоть что-то.

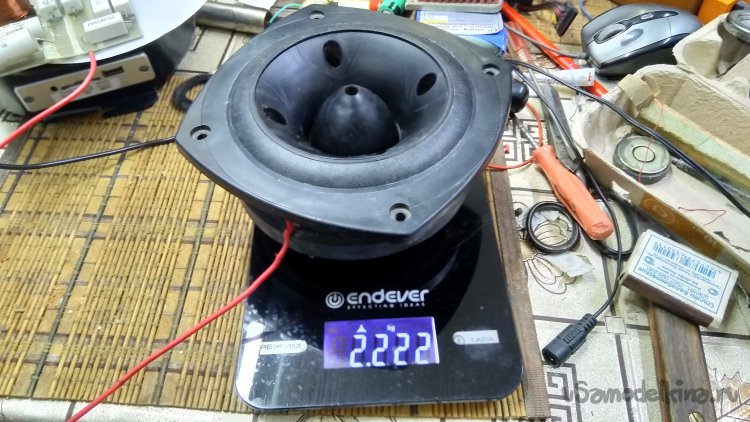

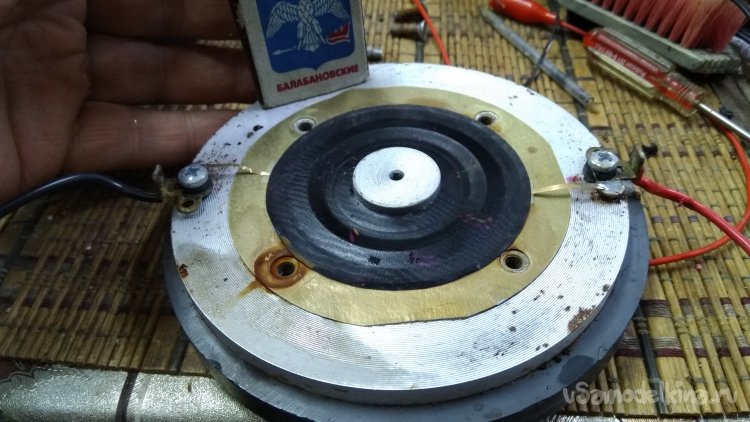

Ревизия пищалки. Несерьёзное конечно название для высокочастотной электродинамической головки весом более двух килограммов. Magnetikum TW450 (Kevlar).


К работе готова, буду подбирать пару к ней.

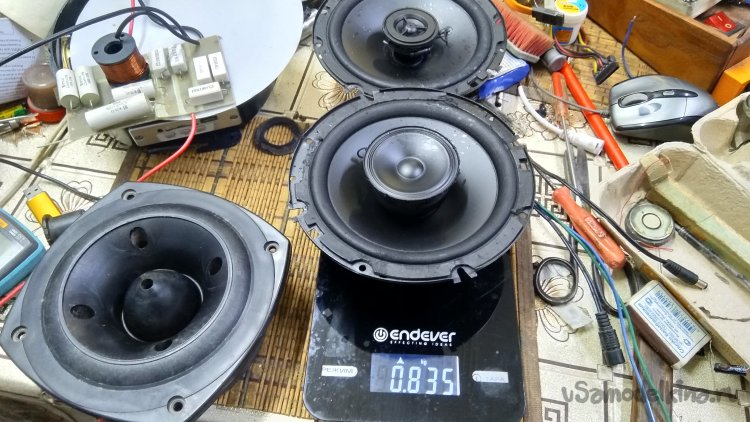

Подумать надо, как их оформить в корпус.

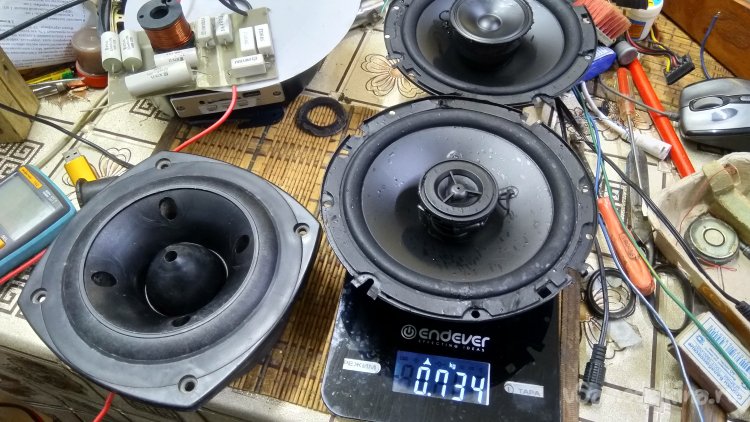

Менее килограмма вес. НЧ головки импортные более трёх, отечественные 2,1 кг каждый.

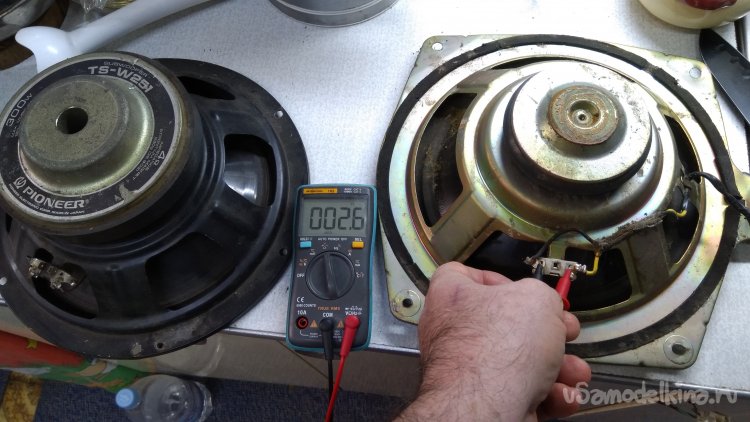

2,6 ома по постоянному току сопротивление мощного НЧ динамика от Lexus GS400.

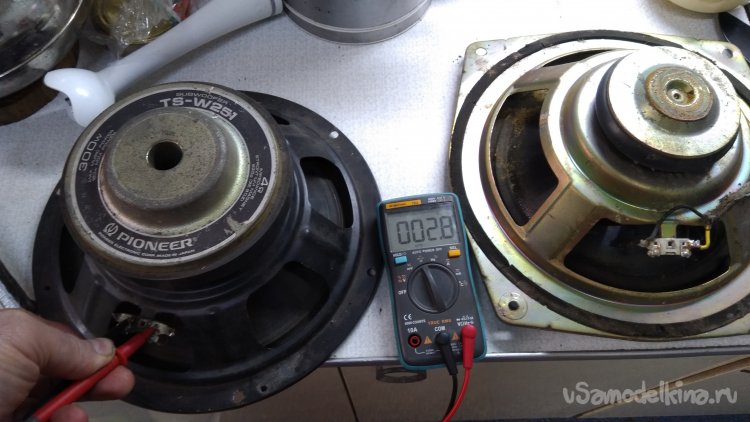

Второй НЧ динамик Pioneer TS-W251, 2,8 ом.

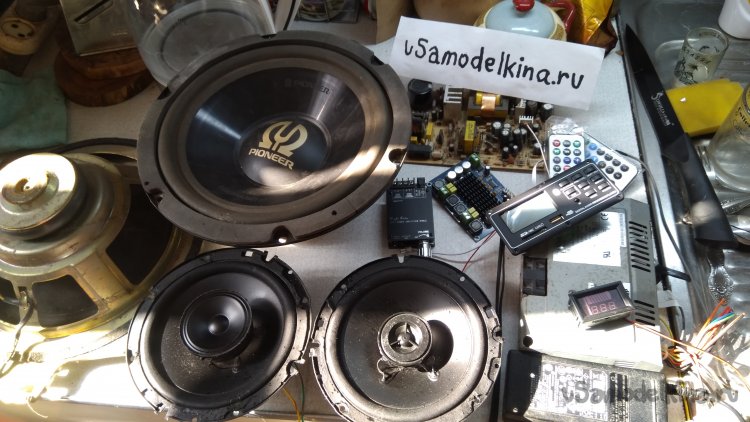

Вот такой набор потрошков для сборки, в комплекте проверен как играет, по весу вроде нормально, учитывая что килограммов 10 будет корпус весом. Начинка с блоком питания 7-8 кг.

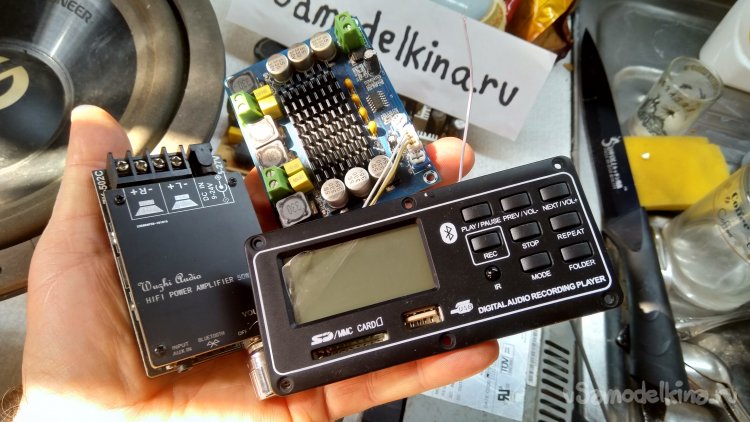

MP3-плеер наверное заменю на ноутбук, он чище выдаёт звук, легче им управлять и можно напрямую с интернета слушать музыку или радиоспектакли. Хотя что-то не особо они их транслируют, а реклама просто напрочь отбивает желание слушать хоть что-то напрямую с эфира.


Ссылка на видео:

Ну и наконец скомпилированный файл со всеми фотками и видео.



На ютубе есть пара десятков видео с моими поделками. Если кому интересно, могу описать что и как делал.
