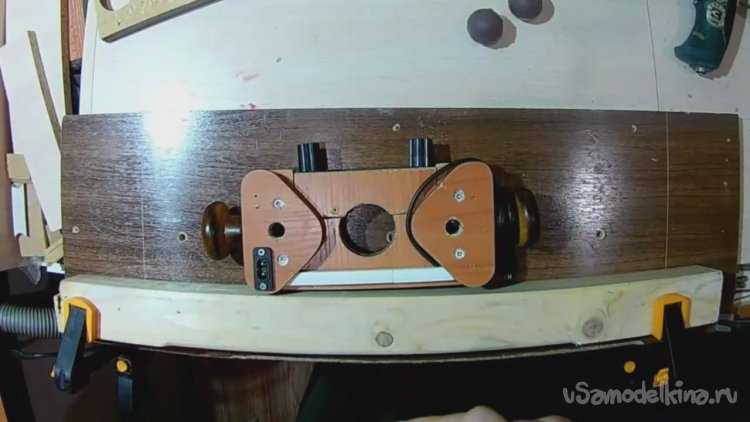

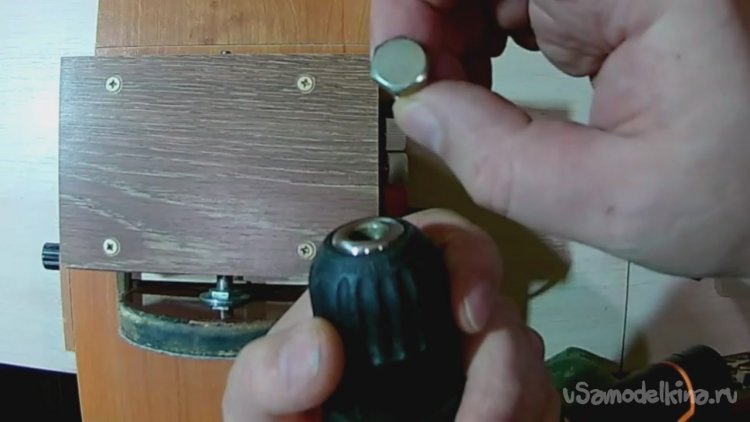

В этой статье покажу как модернизировал приспособление для дрели, теперь оно может фрезеровать. Главное дрель использовать на максимальных оборотах и тогда всё будет работать. К уже существующей конструкции стойки для дрели добавил пару усилительных деталей и немного электроники. Придал направляющим законченный вид. Добавил пару ручек, фиксирующих дрель в одном положении. И в этот раз использовал давно, как мне казалось умершую дрель фирмы Metabo. Но как оказалось дрель живее всех живых. От падения с высоты навернулся только курок, который сейчас уже и днём с огнём не найти. Все остальные узлы дрели в отличном состоянии и прослужит она ещё чёрт знает сколько. Преимущества этой дрели: компактная, мощная, оборотистая, патрон металлический самозажимной с трещёткой...
Тут видео с процессом модернизации данной стойки:
Как-то в ютубе нарвался на видеоролик, где один шустрый чувак мастерил по его словам ФРЕЗАР СВОИМИ РУКАМИ. Посмотрев этот ролик и прикинув всю его сложную и не внушающую доверия конструкцию к своей стойке для дрели, решил попробовать тоже замастырить что-ото подобное. Тем более основа уже была. Потёр руки, настроил инструменты и вперёд!
Из инструмента использовал:
-ножовка по металлу
-дрель
-утюг
-наждак
-нож
-свёрла
-пистолет для герметика
Из материалов применил:
-ЛДСП
-авиационный штекер
-эпоксидный клей
-саморезы
-шпилька 8
-ручки деревянные
-крышки
-шарики
Шаг 1: Дополнительные детали корпуса стойки для усиления конструкции.

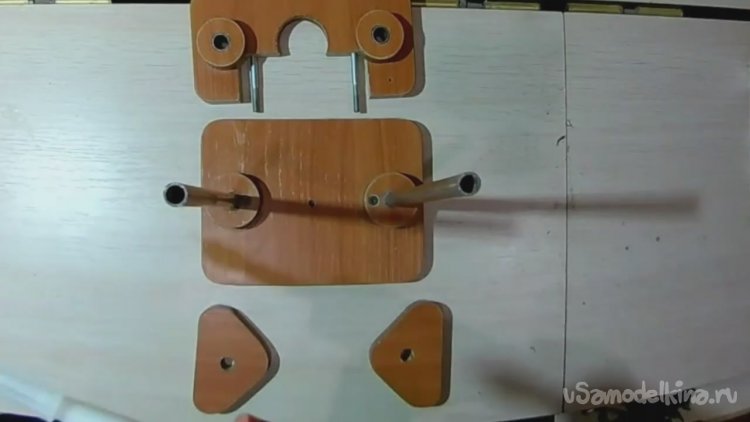

Выпилил из ЛДСП два треугольника, они будут как бы укреплять верхнюю движущуюся часть и в них будет вмонтирована электронная часть. Но обо всём по порядку.

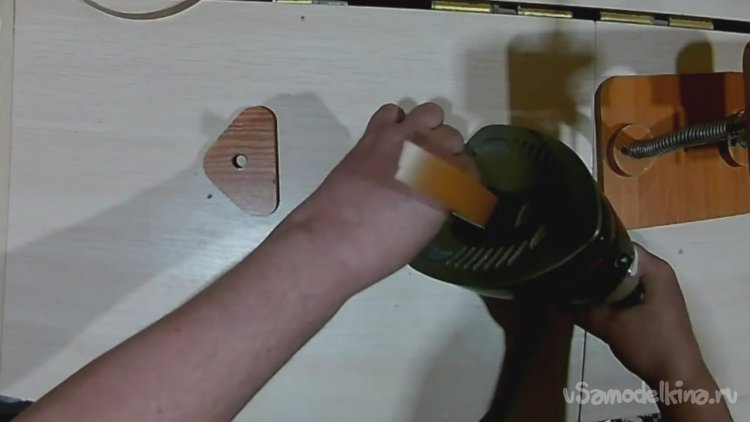

Треугольники скруглил на шлифовальном станке и закатал торцы меламиновой кромкой.
Всё делал по старой проверенной схеме.

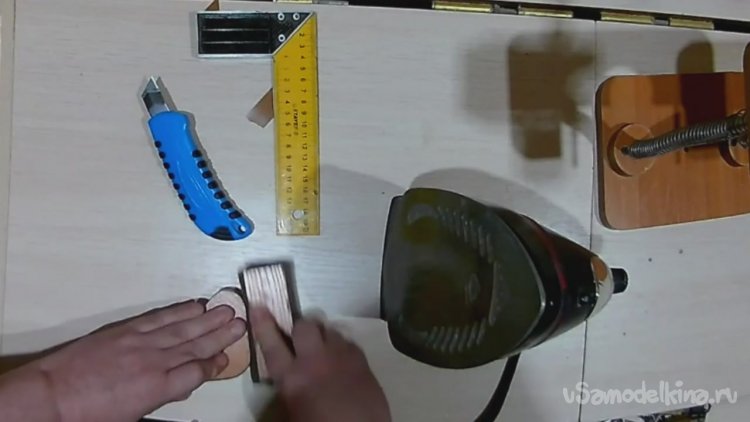

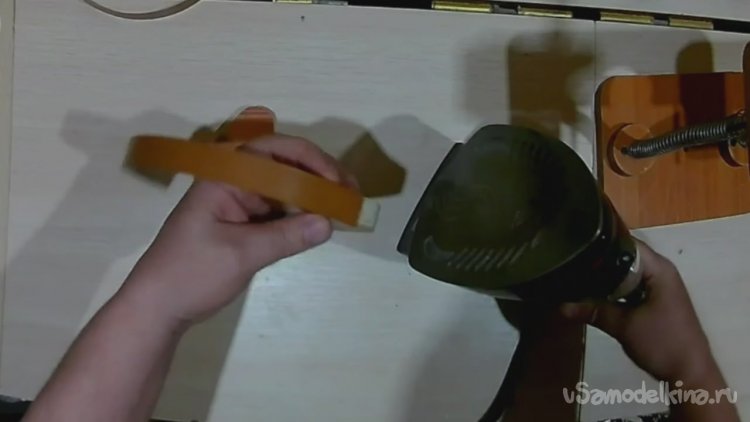

Сначала - утюгом, потом брусок с войлоком,

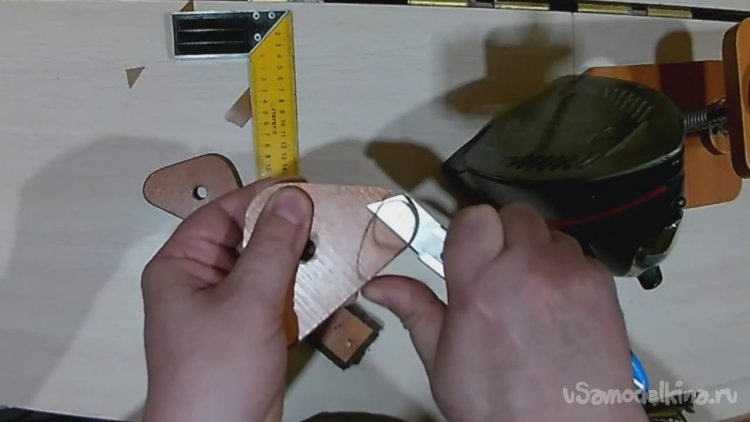

обрезка лишнего канцелярским ножом

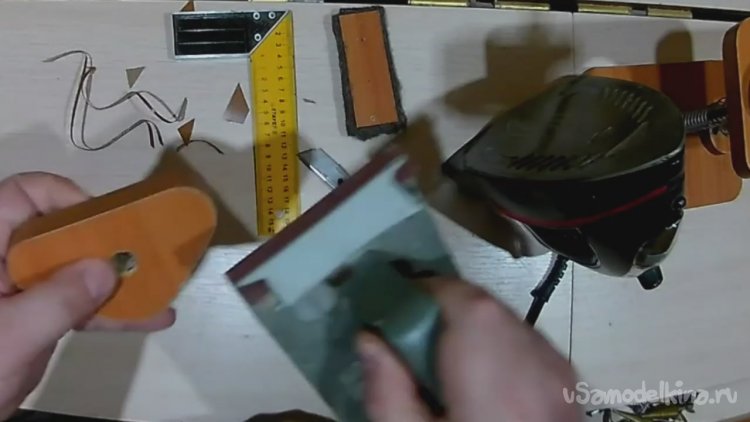

и наждачной бумагой доводка.
Детали готовы к дальнейшей работе.

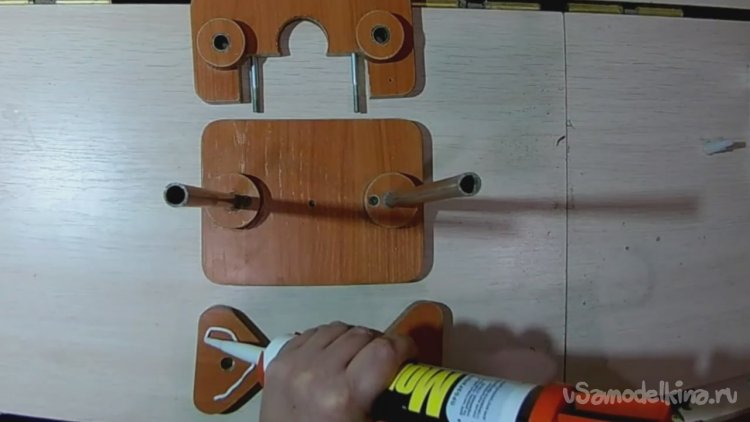

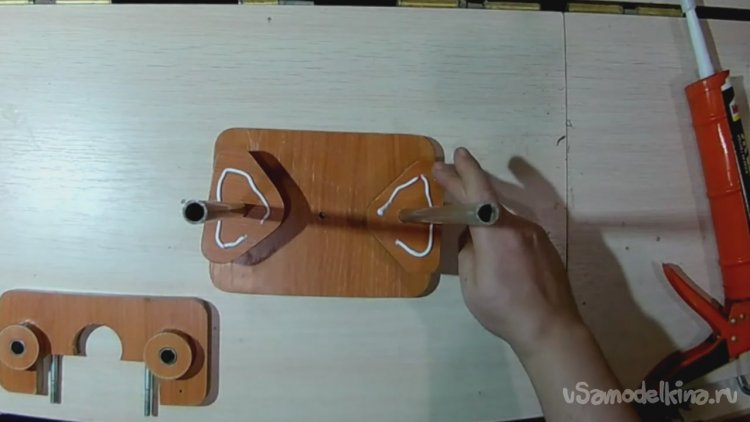

Затем намазал клеем эти детали
и приклеил их к верхней подвижной части конструкции.

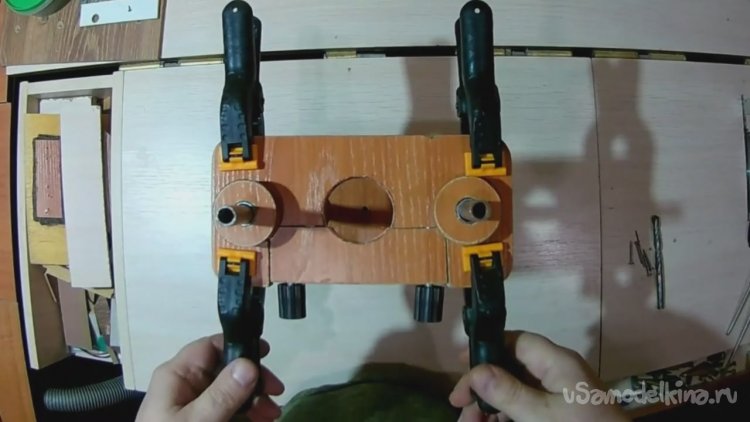

С помощью зажимов зафиксировал на некоторое время, чтобы клей схватился.

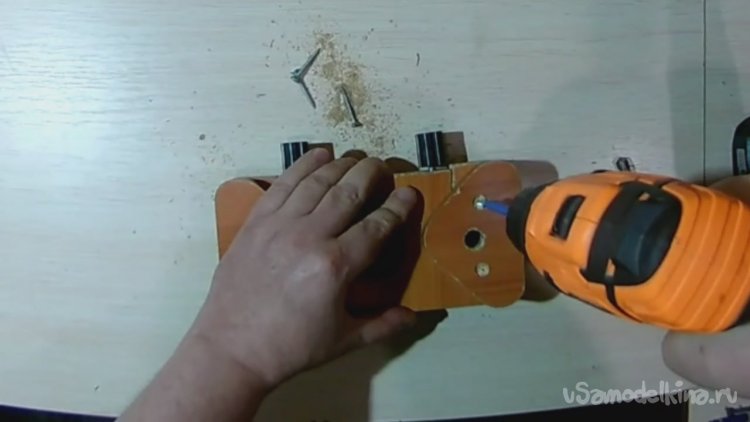

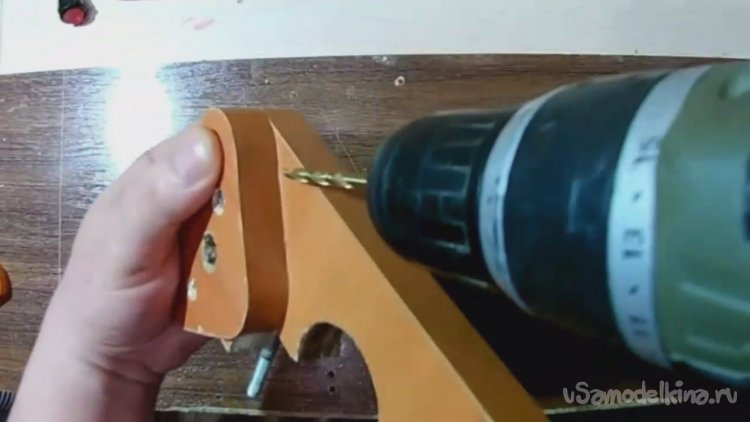

Потом закрепил с помощью сморезов, предварительно просверлив и сделав потай.

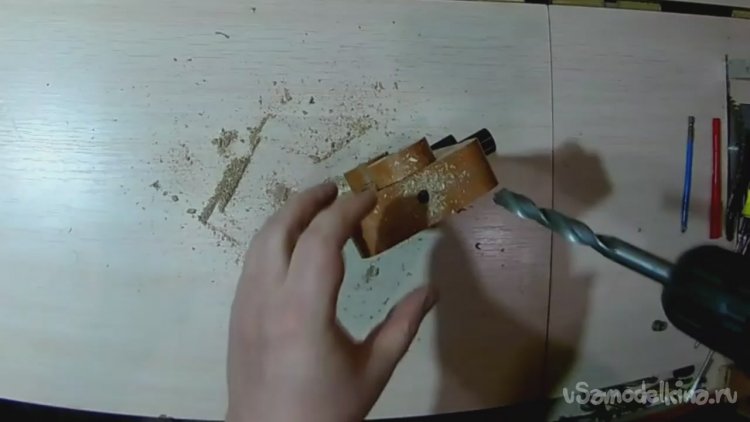

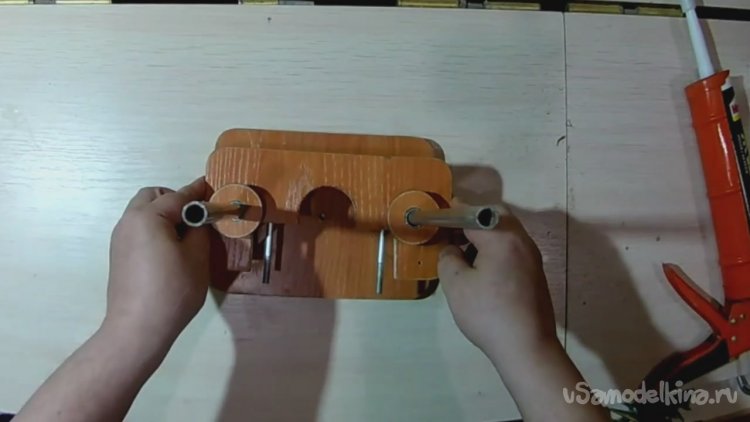

Далее просверлил отверстия с торцов на всю длину до отверстия для направляющих.

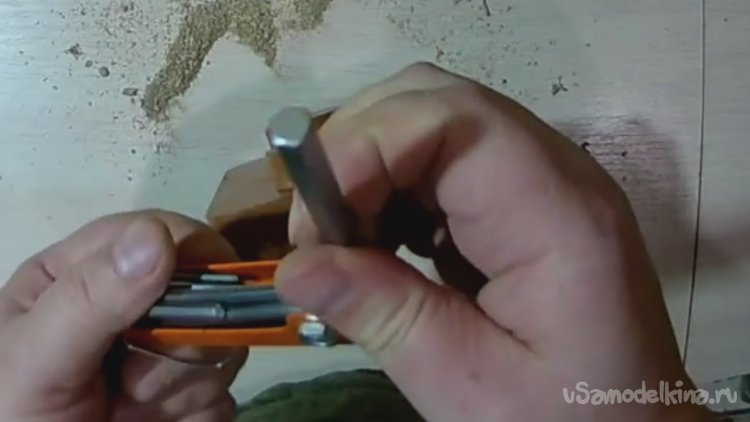

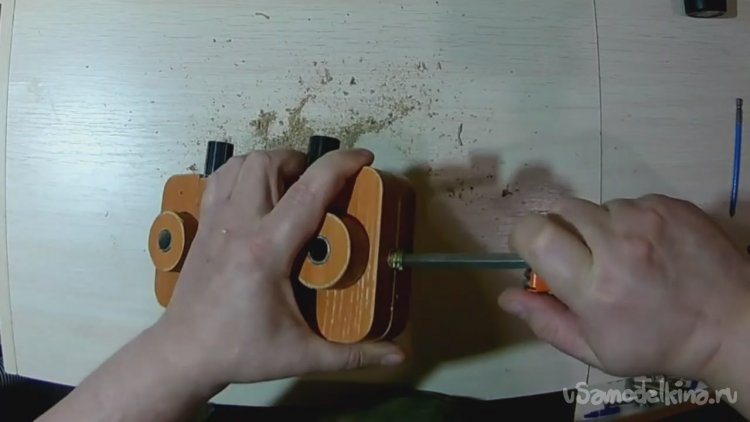

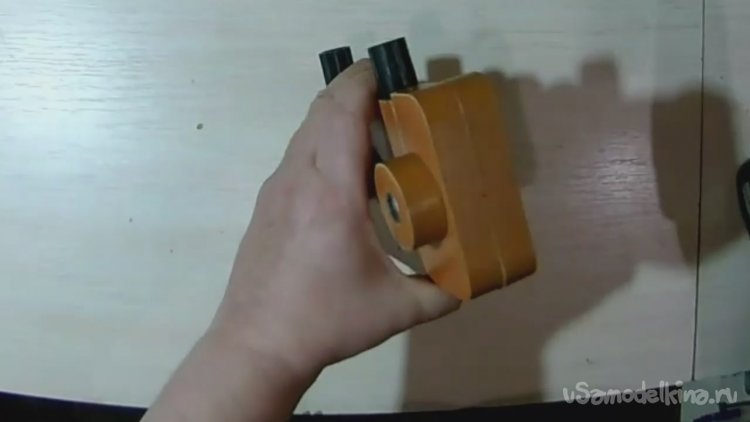

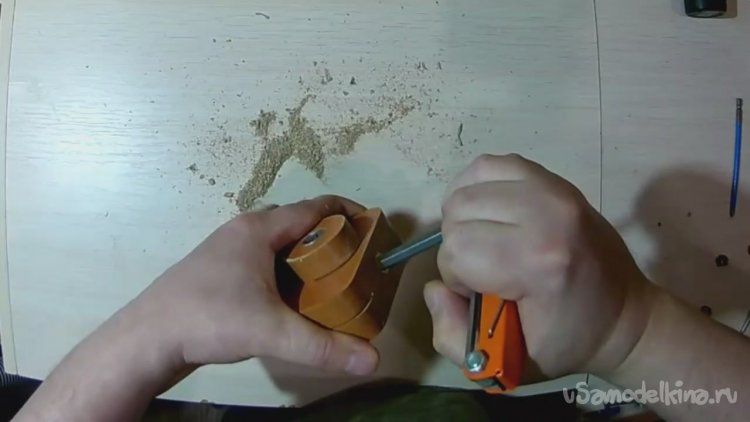

Вкрутил специальные резьбовые гайки по дереву в торцы с помощью шестигранного имбусового ключа.
Закручивал без применения клея, так как наружная резьба на гайках надёжная.
Шаг 2: Резьбовые ручки для фиксации верхней платформы в одном положении.
На следующем этапе для удобства и фиксации инструмента в приспособлении понадобились ручки. Я взял ручки из дерева от старого румынского гарнитура.

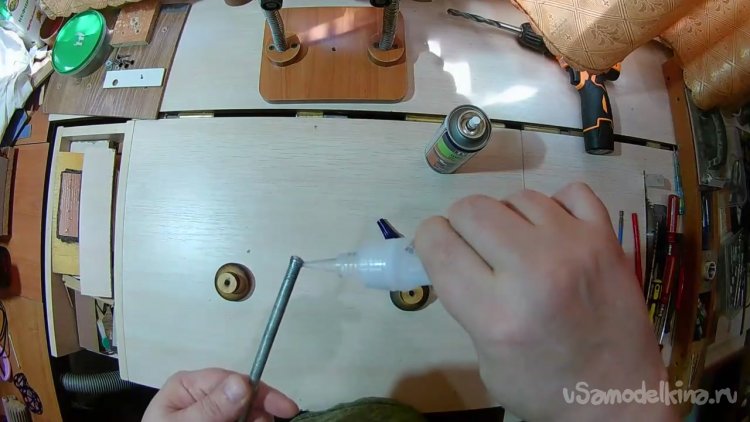

Ещё понадобилась шпилька резьбовая оцинкованная м8. Был в наличии небольшой обрезок данной шпильки. Намазал конец быстрым клеем.
В ручках заранее просверлил сверлом 6мм углубления и нарезал метчиком резьбу.

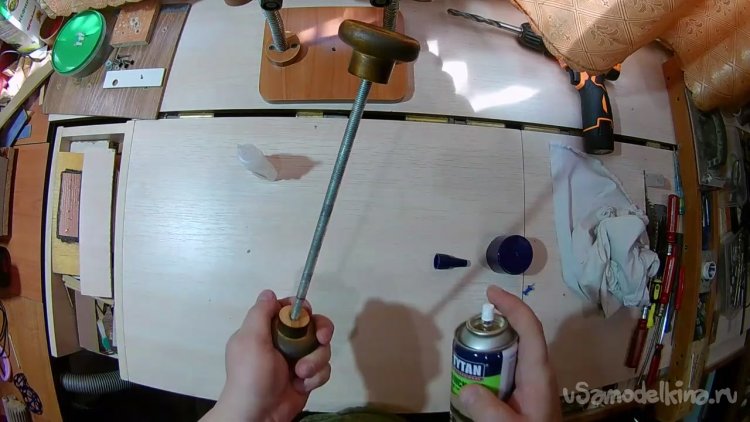

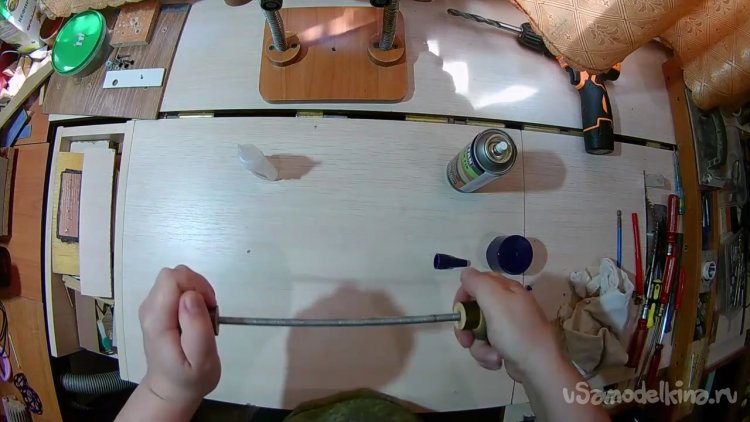

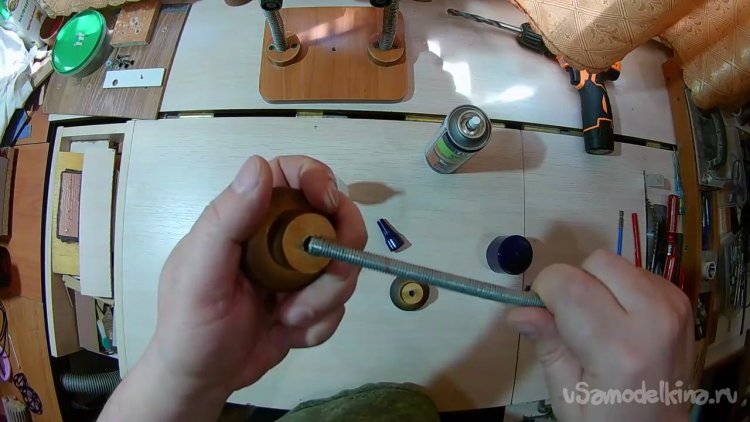

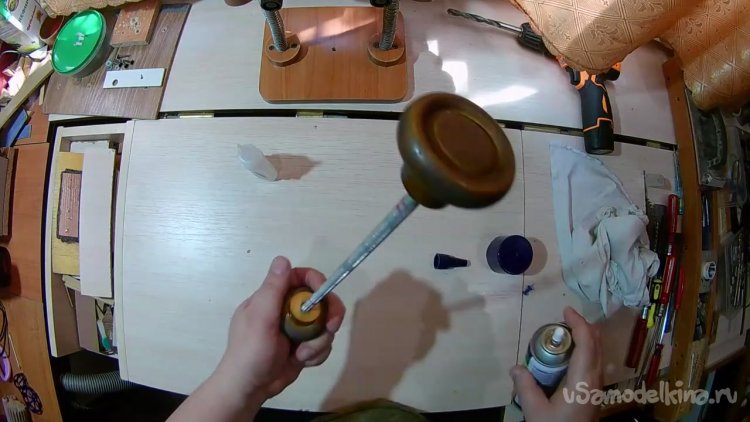

Вкрутил шпильку в ручку с одной стороны, потом с другой.
Не забывая при этом использовать отвердитель.

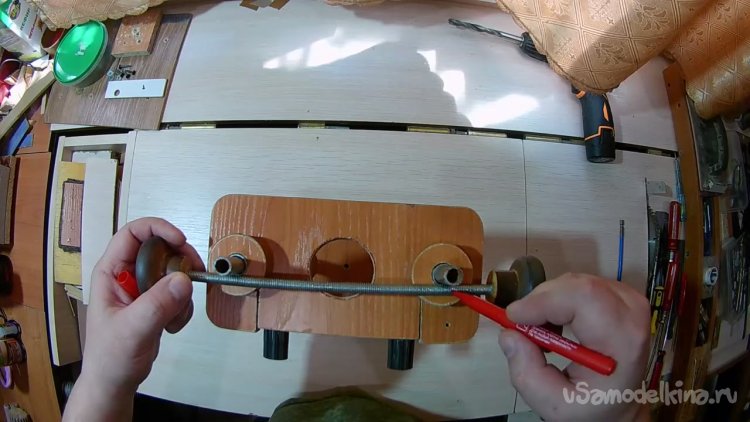

Затем разметил длину до направляющих с небольшим запасом.

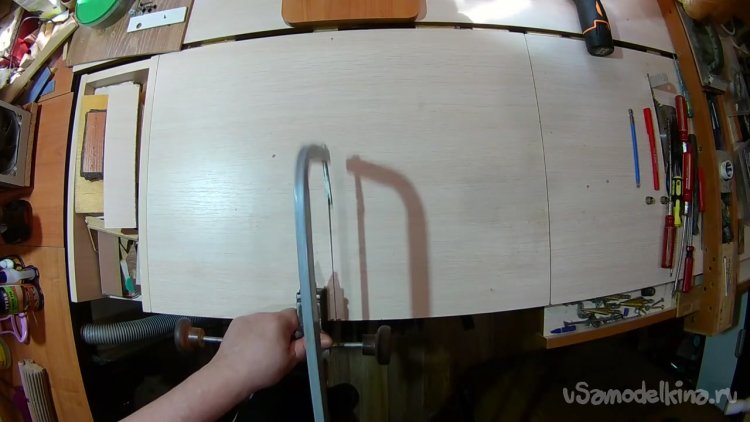

И отпилил с помощью ножовки по металлу.

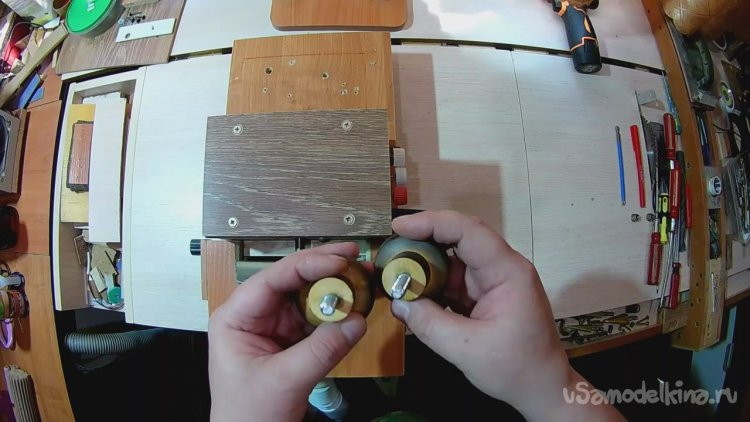

Вот такие красавцы получились в итоге.
На шлифовальном станке снял края немного.

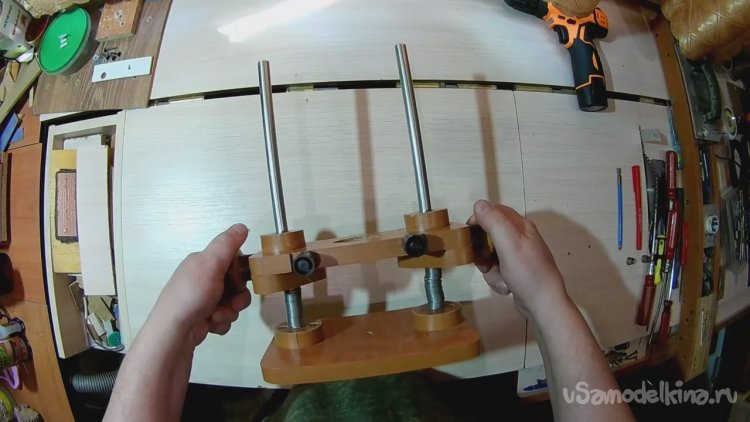

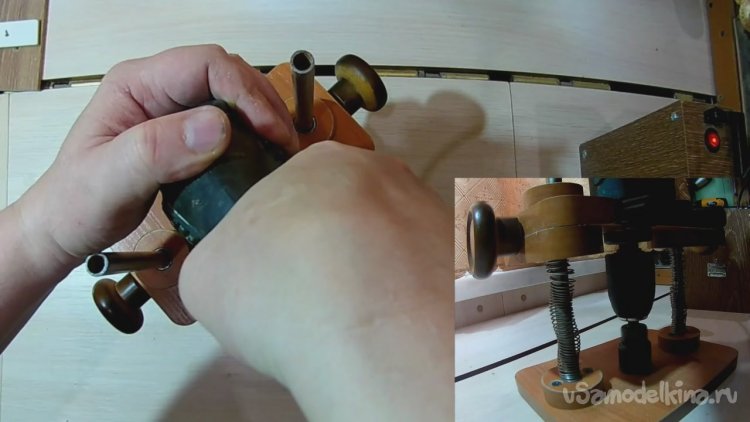

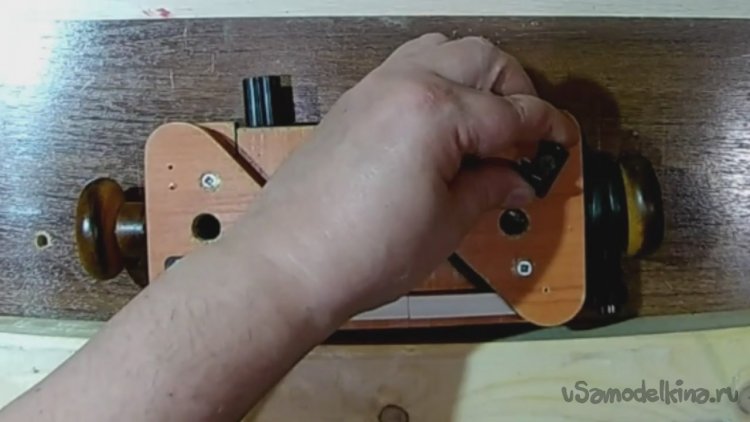

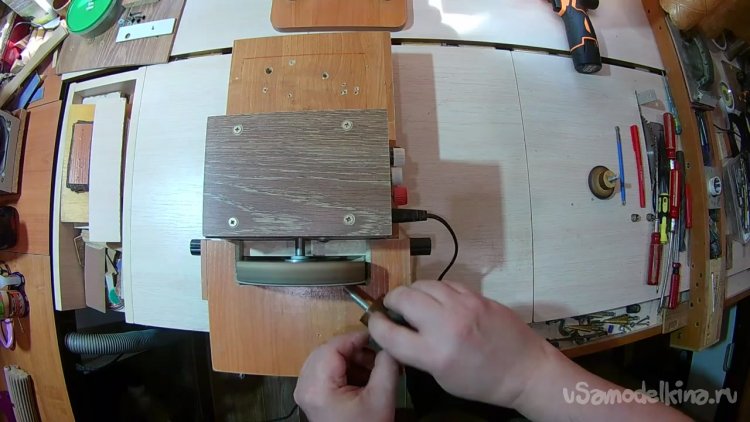

Вкрутил ручки на законное место и проверил как они фиксируют платформу.
Всё отлично фиксирует!
Шаг 3: Выходное отверстие для вылета фрезы.

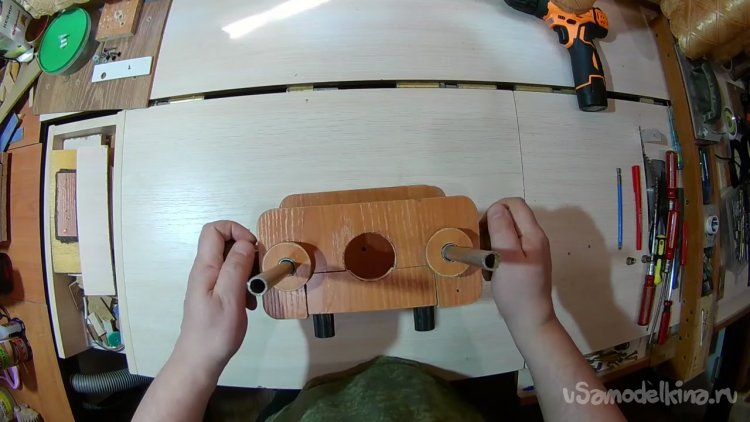

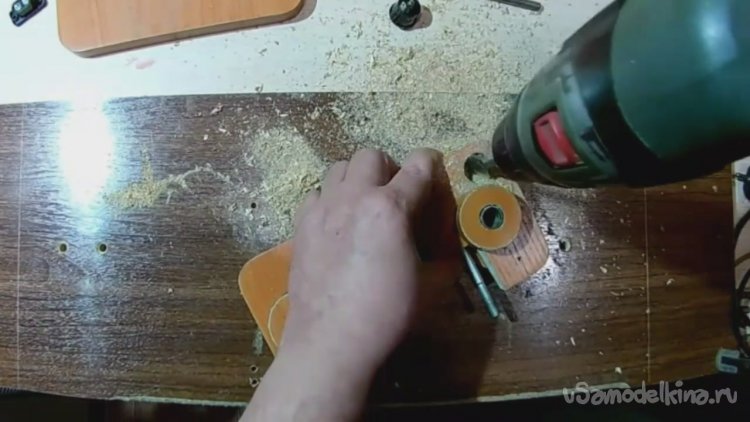

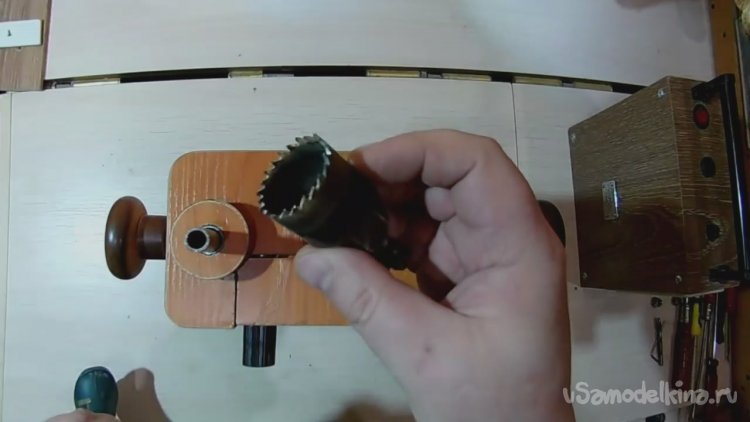

Что бы сделать выходное отверстие под различные фрезы взял корончатое сверло 42мм.
Зарядил его в патрон дрели, запитал дрель.
И высверлил.
Шаг 4.1: Заглушки на направляющие.
Следующей задачей надо было сделать ограничивающие заглушки для того, что бы движущаяся платформа не вылетала с направляющих.

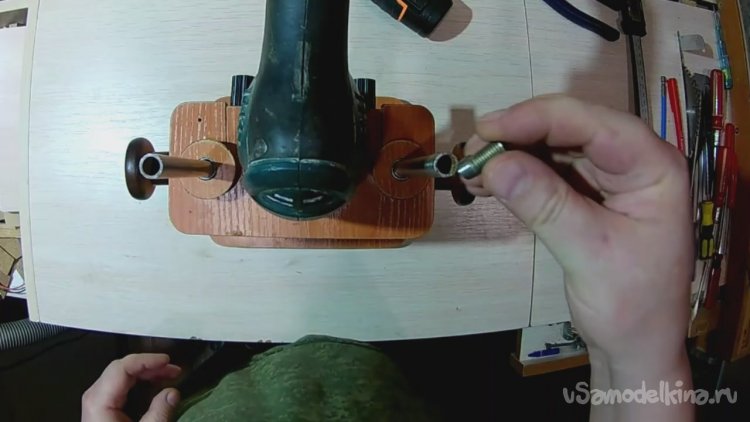

Для этого понадобились два коротких болта м8.

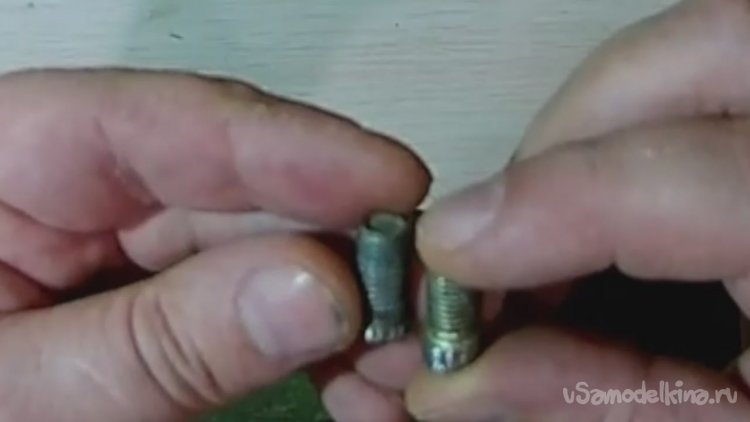

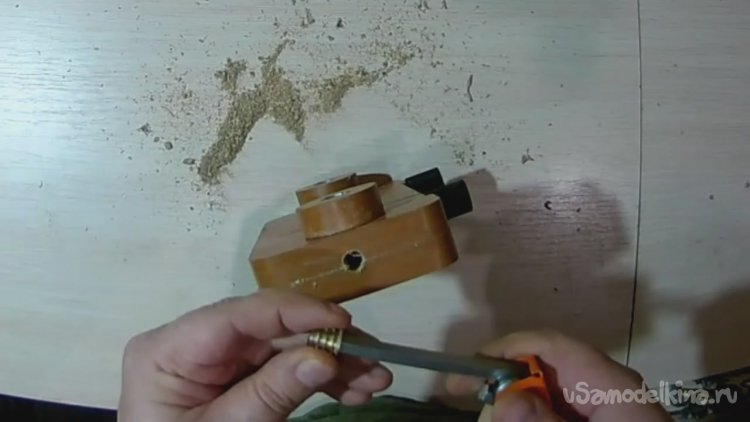

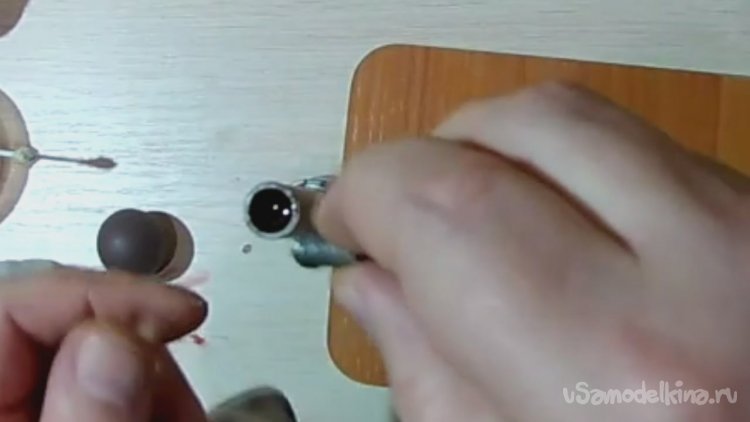

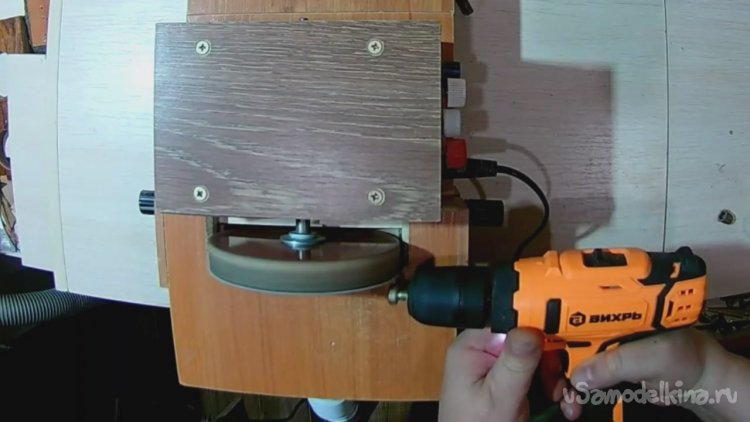

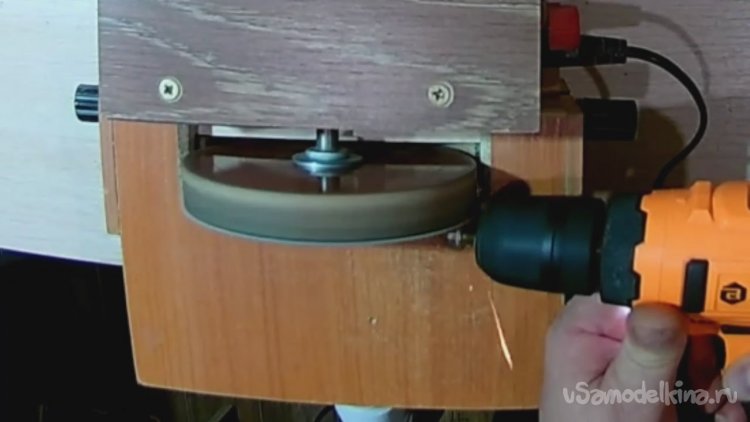

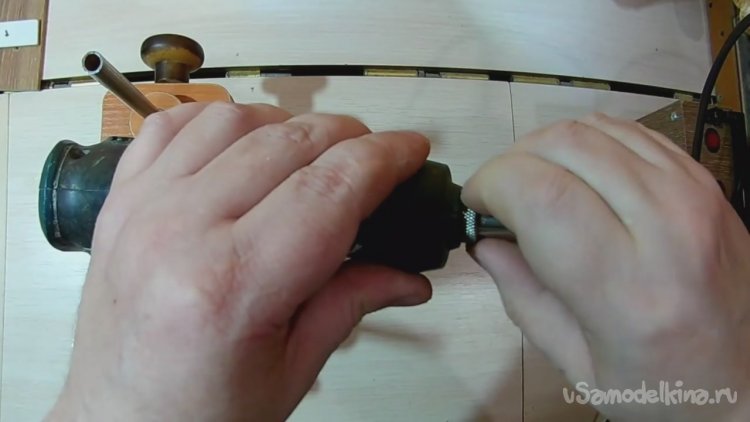

Болт зажимал в патрон шуруповёрта и обтачивал головку до внутреннего диаметра направляющих трубок на шлифовальном станке.
Что бы он входил без усилий в трубку.

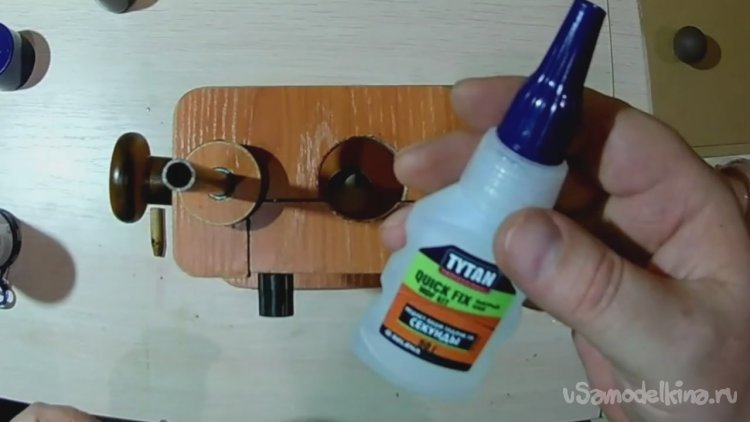

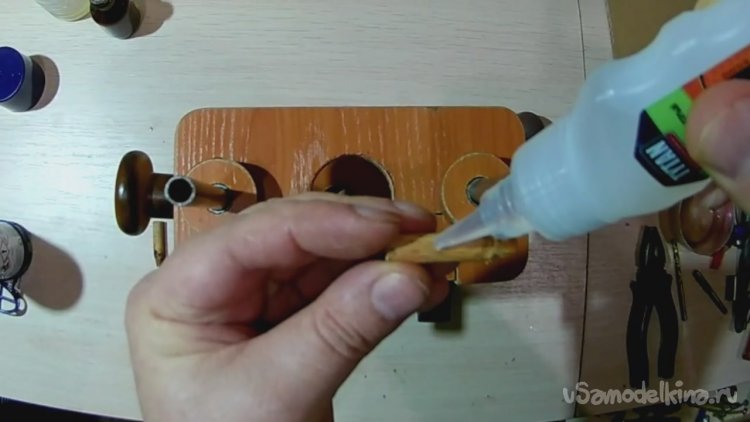

Затем с помощью быстрого клея вклеил внутрь трубки деревянные шканты.
Затем налил в образовавшиеся ёмкости немного эпоксидного клея.

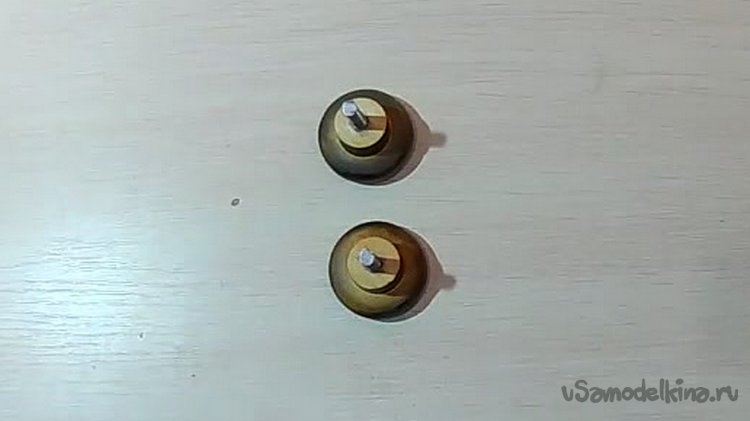

Ну и вставил туда обточенные ранее болты.
И отложил в сторону на время высыхания.
[/center]Шаг 4.2: Ограничивающие кругляши.
Далее по программе рассказ об изготовлении второй части, которая будет накручиваться на эти самые болты. А сделать её я захотел в виде шариков. Но обо всём по порядку.

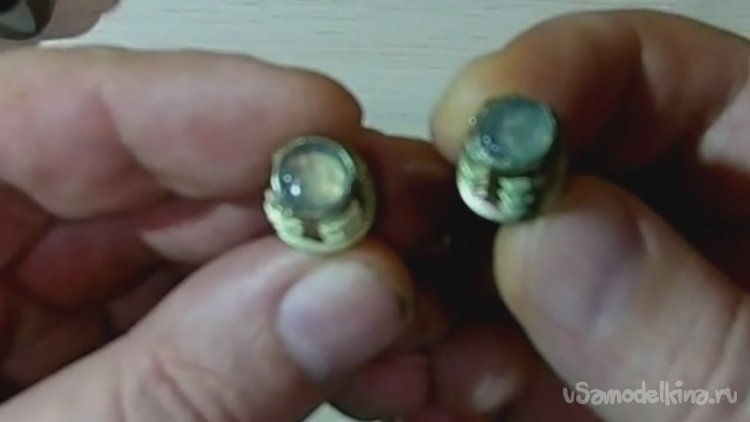

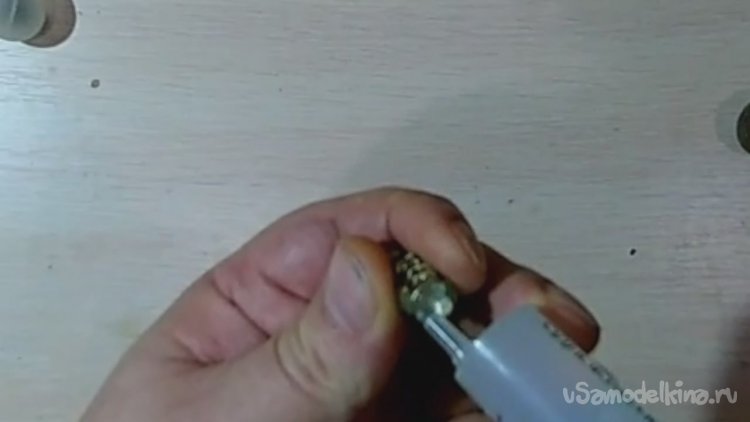

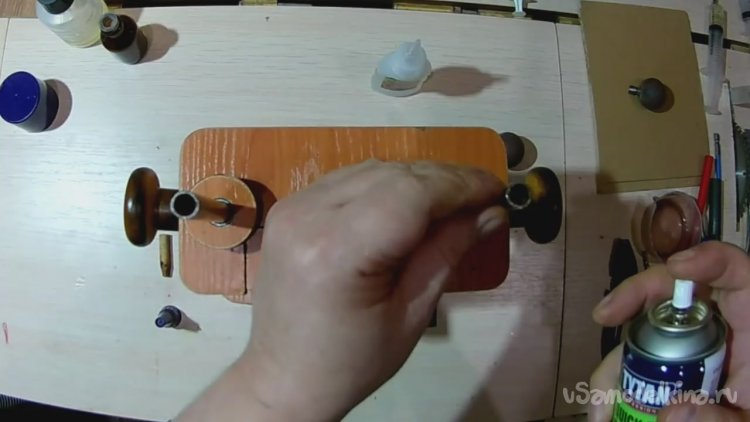

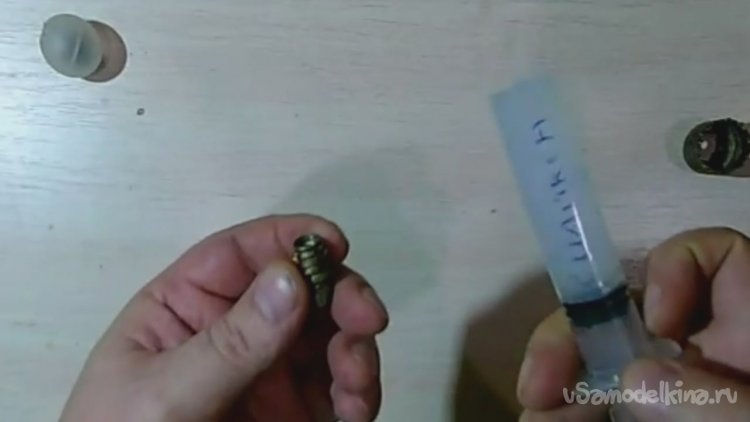

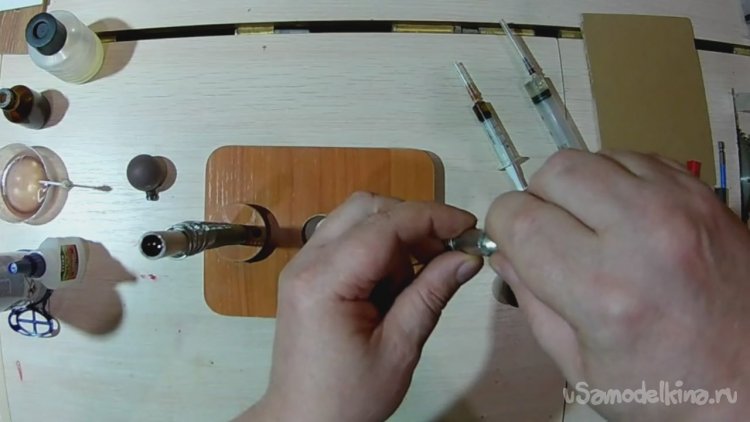

Берём резьбовые гайки по дереву и замазываем силиконом нижнюю часть, что бы эпоксидка не попала на внутреннюю резьбу.
И оставляем высыхать.

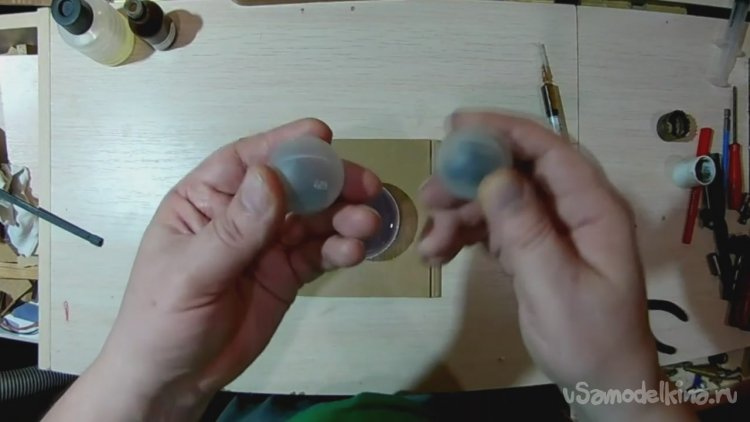

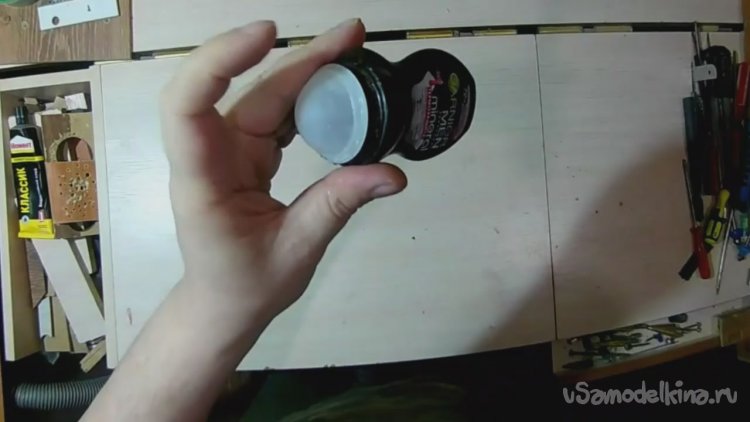

Теперь о круглых накручивающихся на эту резьбу фиксаторах. Попались под руку два таких шариковых дезодоранта-антиперспиранта.

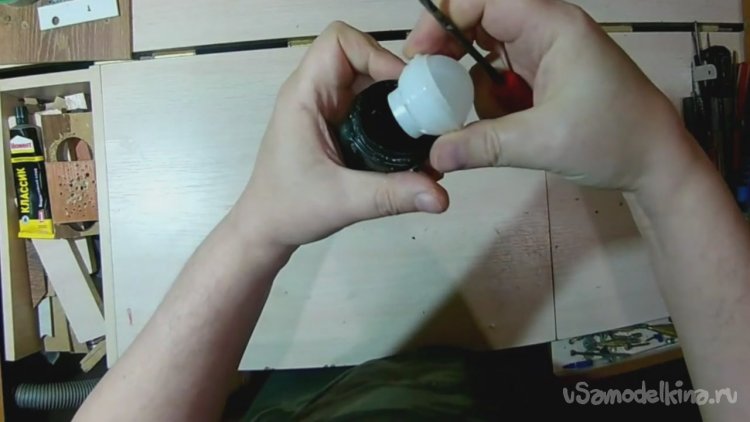

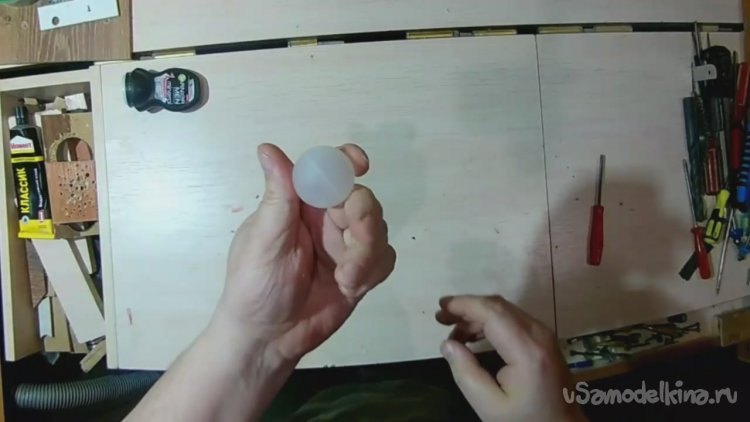

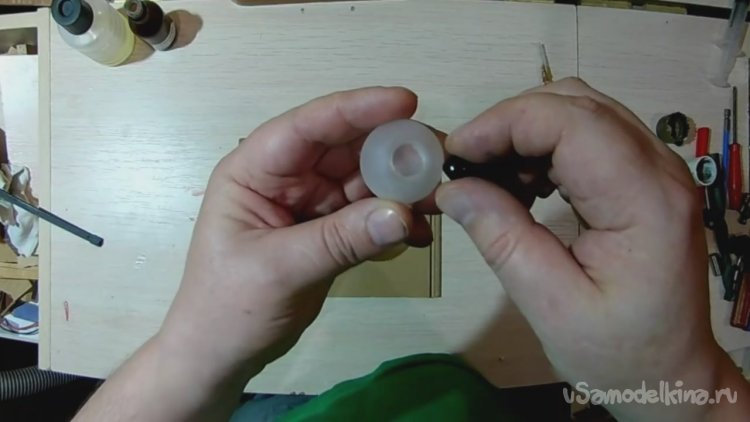

Вытащил из них шарики,
они полые внутри, поэтому подумал залить их эпоксидкой, а что бы расход эпоксидки был минимальным буду внутрь закидывать бусины.

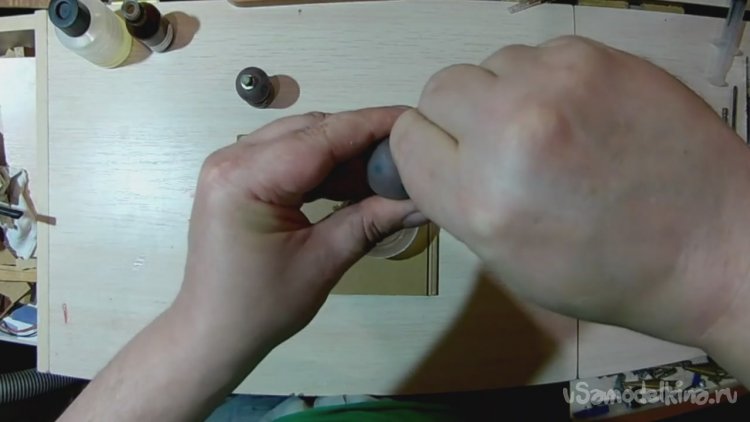

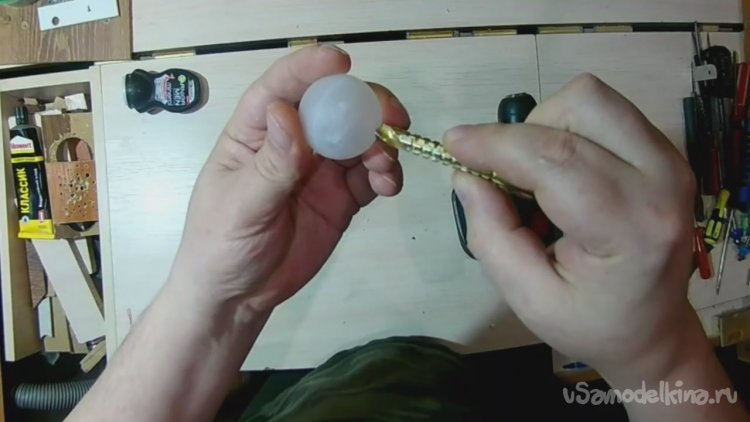

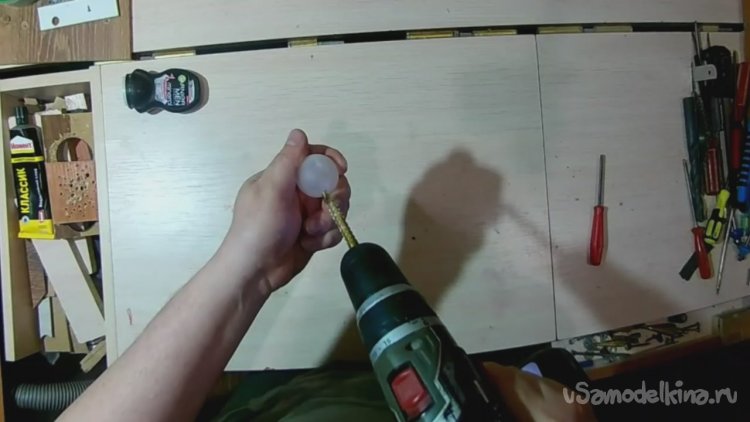

Просверлил в шариках отверстия под гайки, которые выше заделал силиконом.

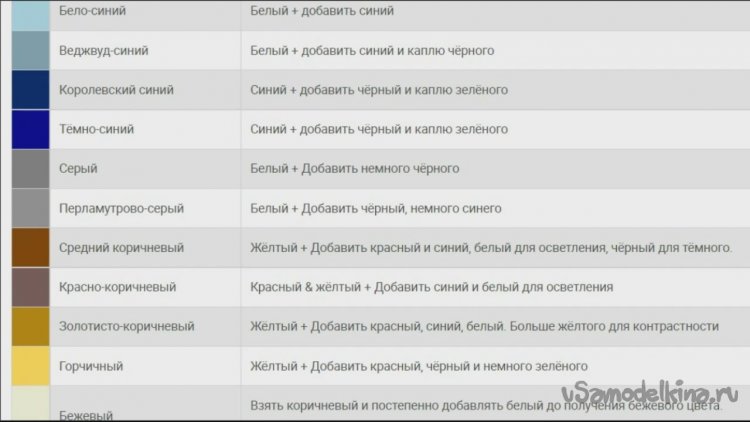

Далее решил подкрасить эпоксидку в коричневый, нашёл в тырнете схему смешивания красителей.

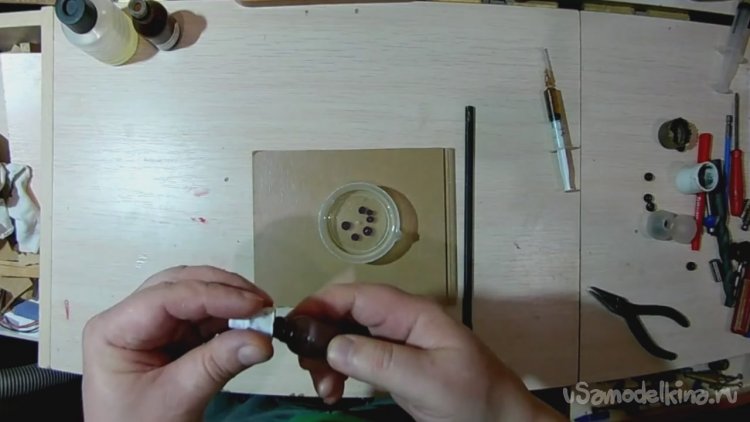

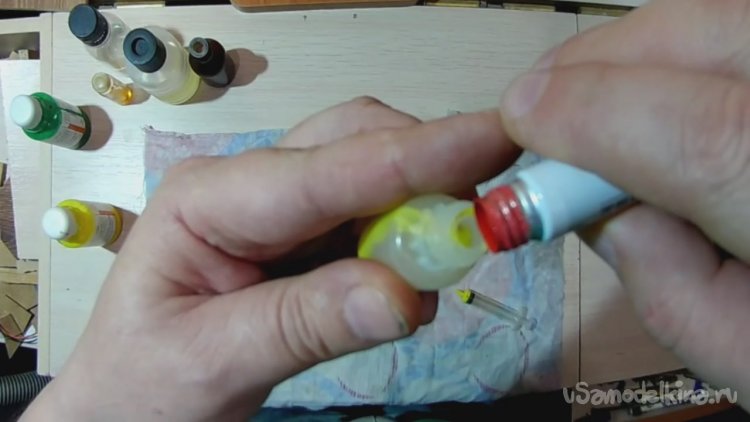

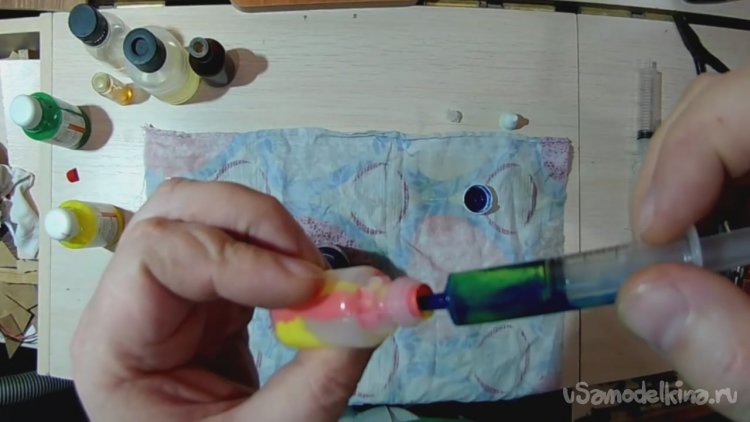

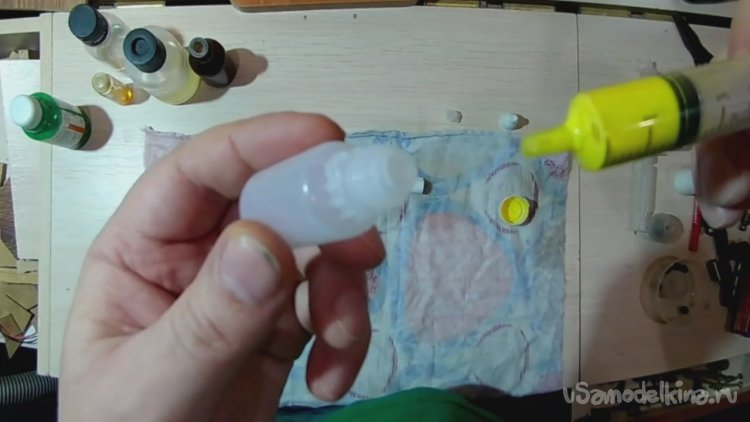

Ну и дальше всё по схеме: жёлтый, красный и синий красители вылил в 10мл баночку от каплей в нос.
Использовал обычные колеры для краски, а красным была жидкость из шарикового маркера,
но она бл.. не очень то и красная была, поэтому видимо цвет получился не совсем тот, что хотелось, ну да ладно поехали дальше!

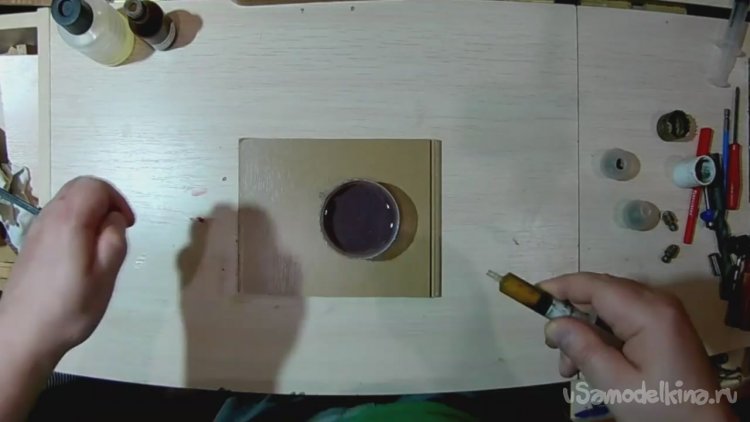

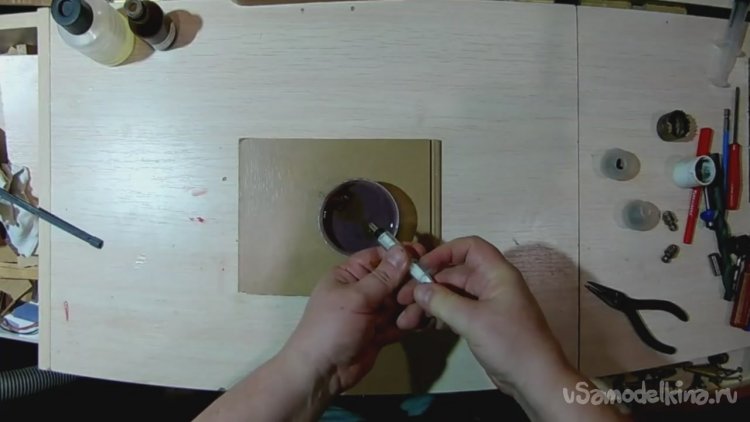

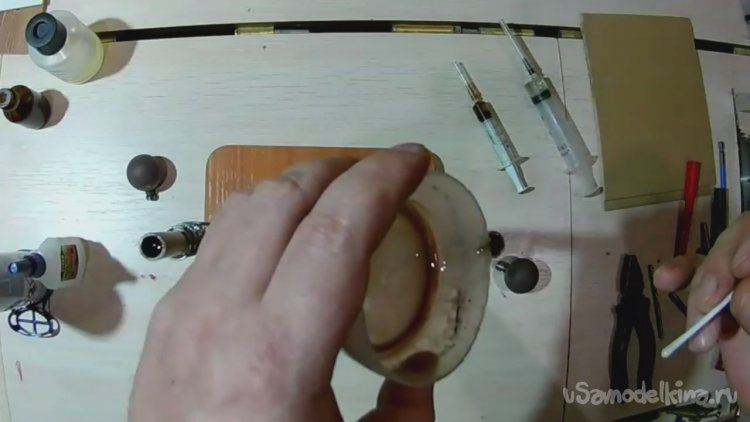

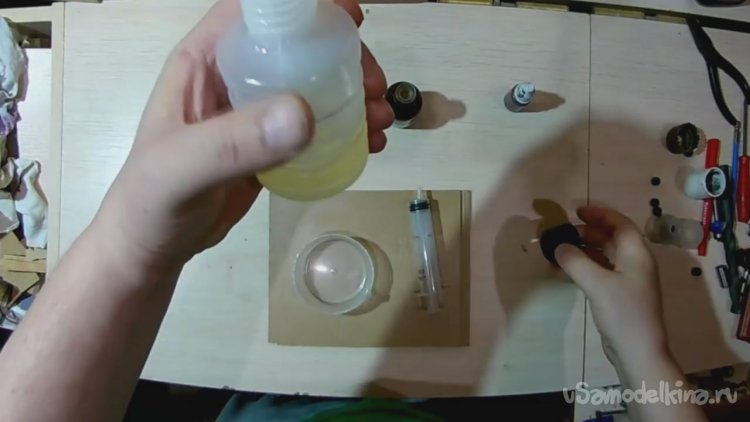

Далее налил необходимое количество эпоксидной смолы
и добавил в неё 5 капель моего коричневого красителя.
Тщательно перемешал, добавил отвердителя в соответствующей пропорции.

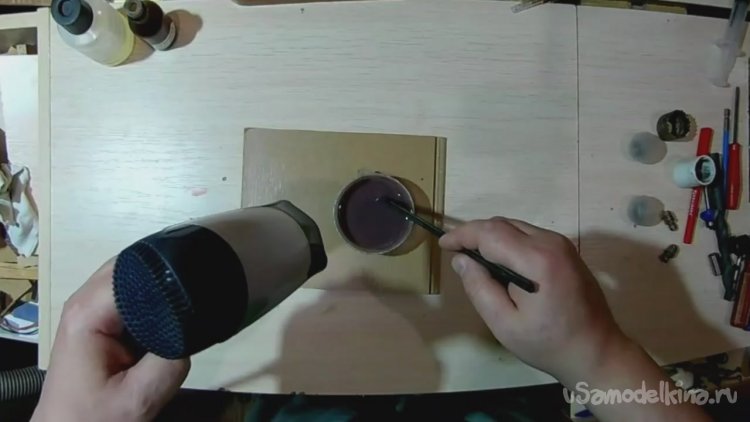

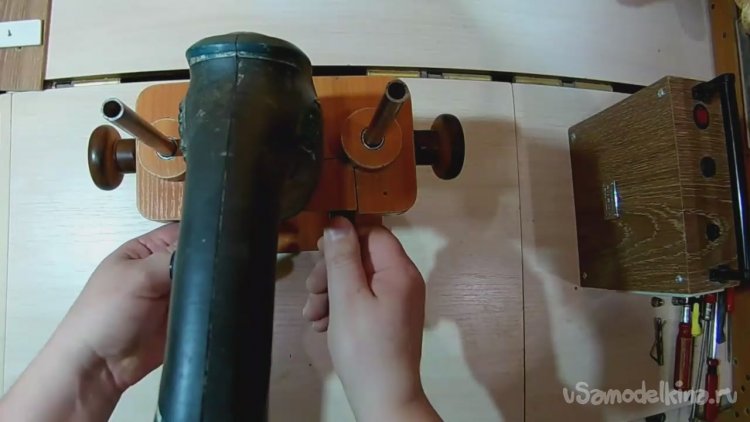

И опять перемешал нагревая всю эту массу феном горячим.
Затем закинул в шары по несколько бусин.

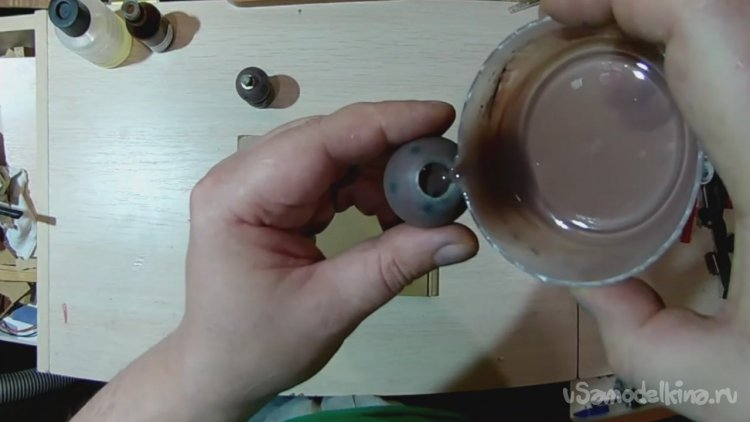

И залил эпоксидкой.
Вставил гайки и убрал на просушку.

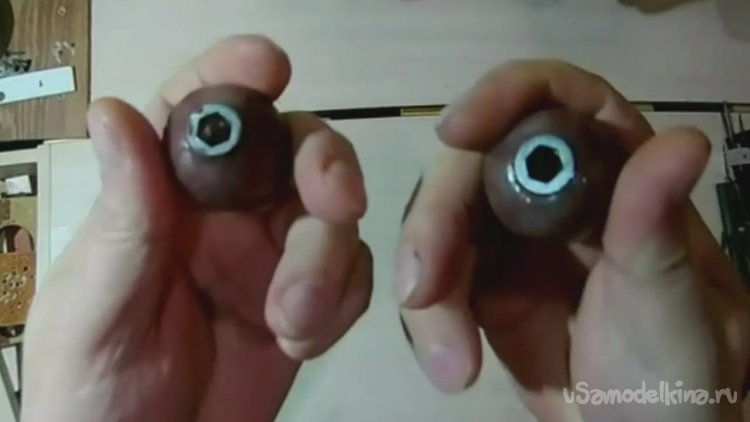

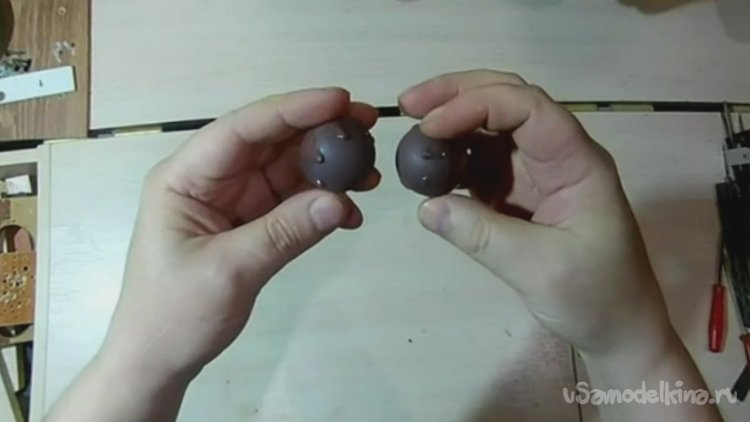

На следующий день фиксаторы были готовы.
На вид получились даже оригинальней чем ожидалось.

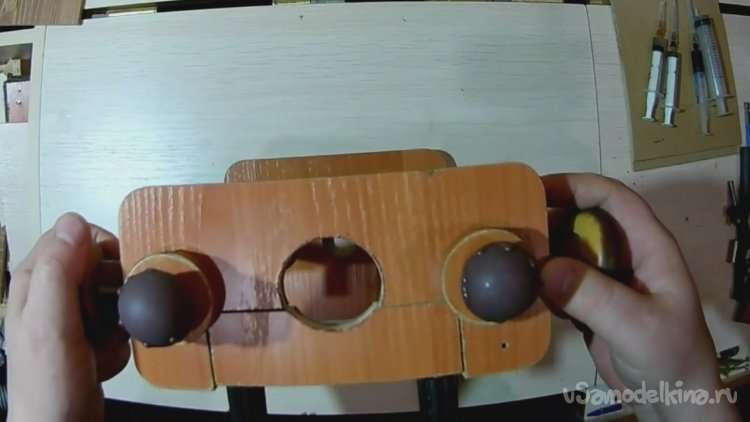

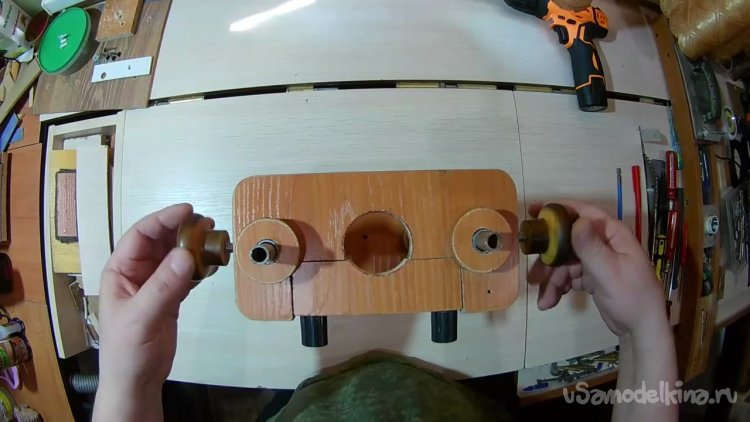

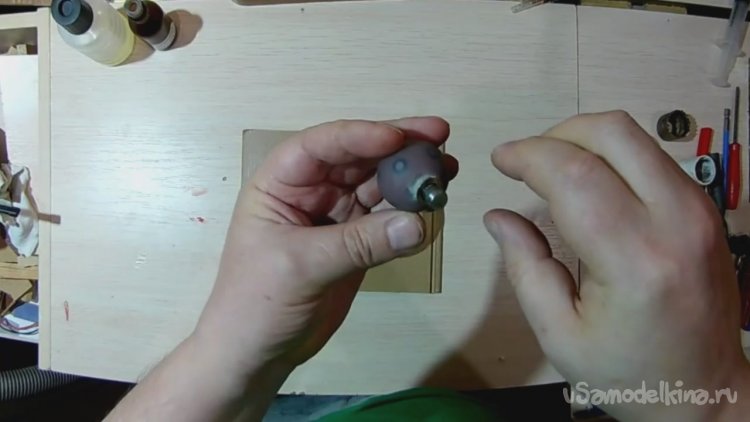

Вкрутил на своё законное место и проверил, как обычно, всё чётко.
Шаг 5: Монтаж электроники.
Для удобства использования решил встроить в стойку немного электроники. Что бы можно было запускать дрель с кнопки на самой стойке.

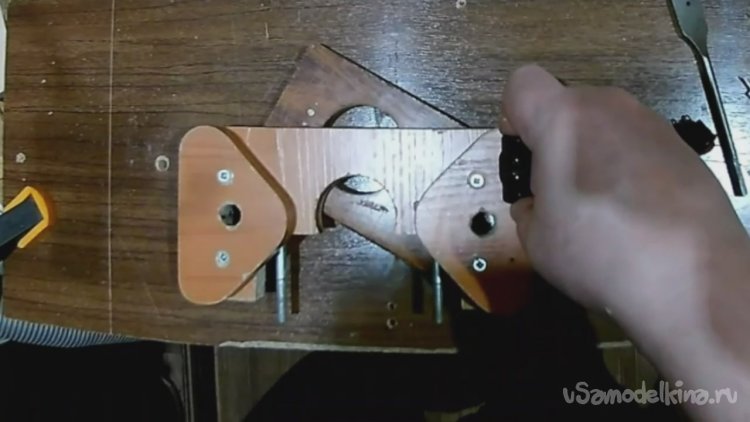

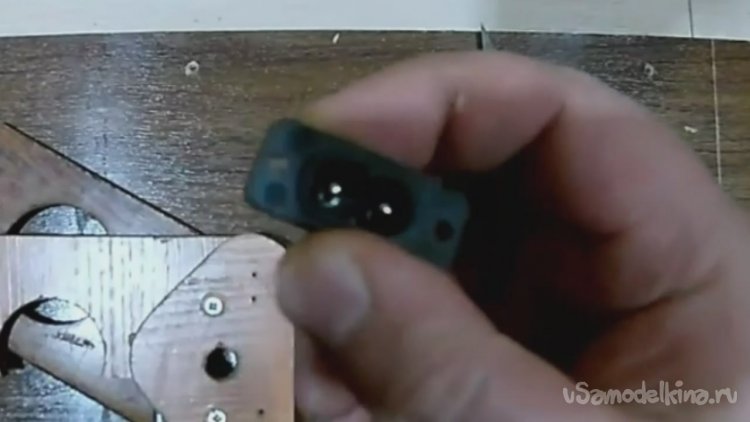

Вмонтировал разъём 2-контактный IEC C8 в нижнюю часть подвижной платформы.

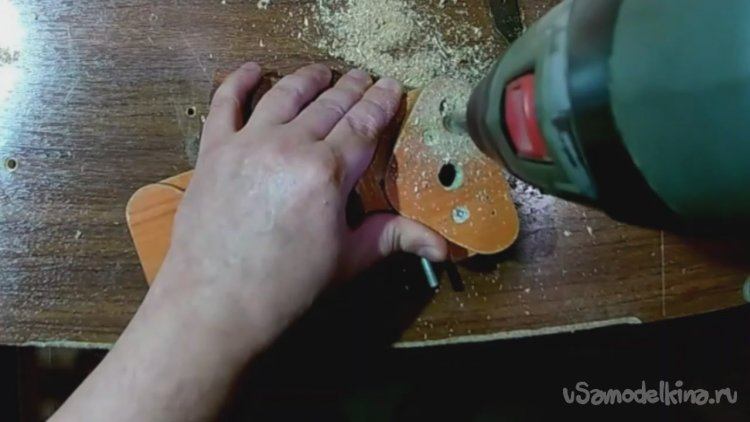

Высверлил углубление перьевым сверлом на 12мм.
Для выхода провода просверлил с торца отверстие.

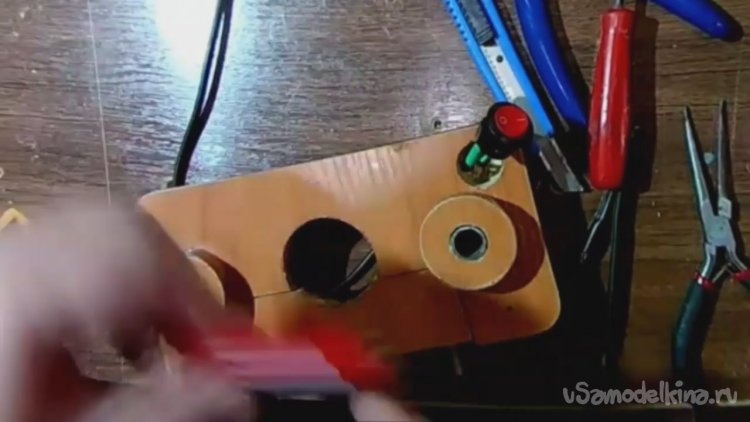

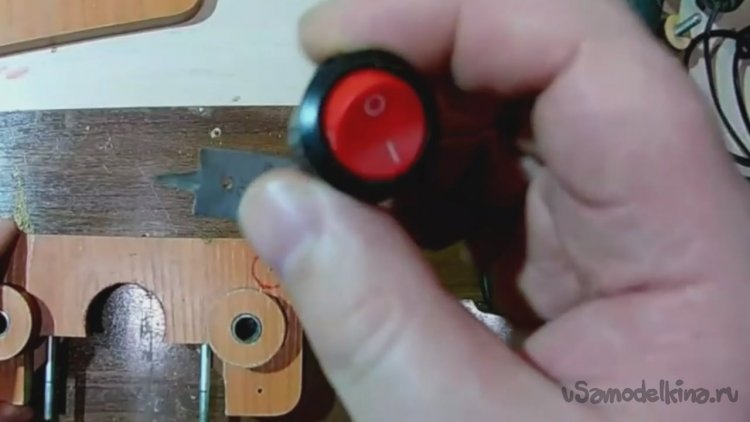

Взял двухконтактный круглый переключатель.
Высверлил посадочное место перьевым сверлом на 20мм.

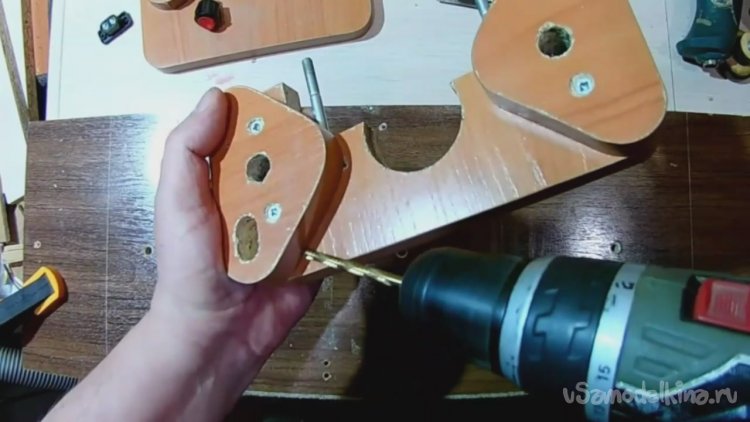

Далее просверлил выходное отверстие под провода сбоку.

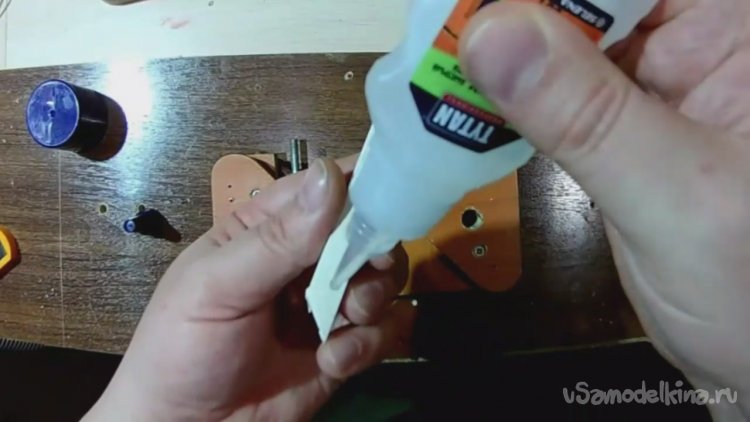

Приклеил на быстрый клей кабель канал.

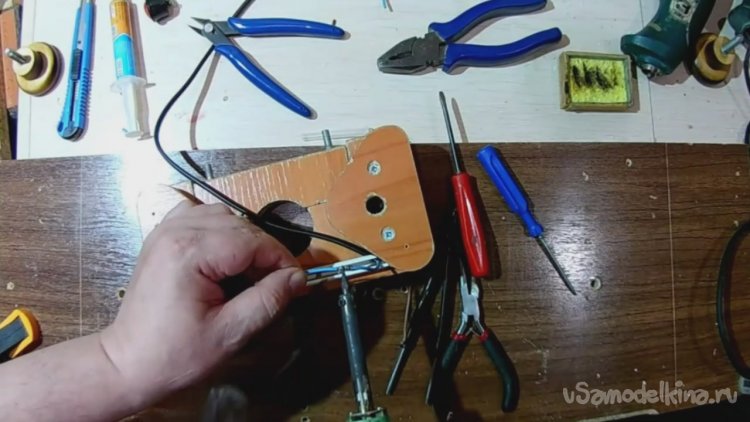

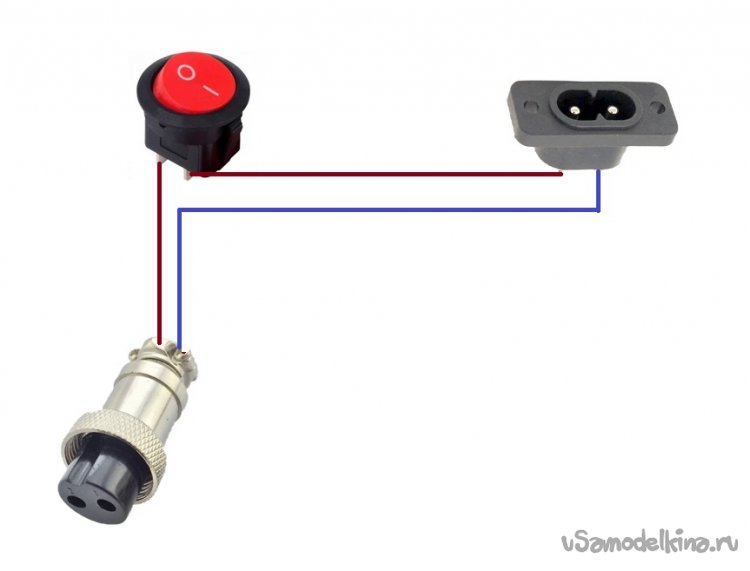

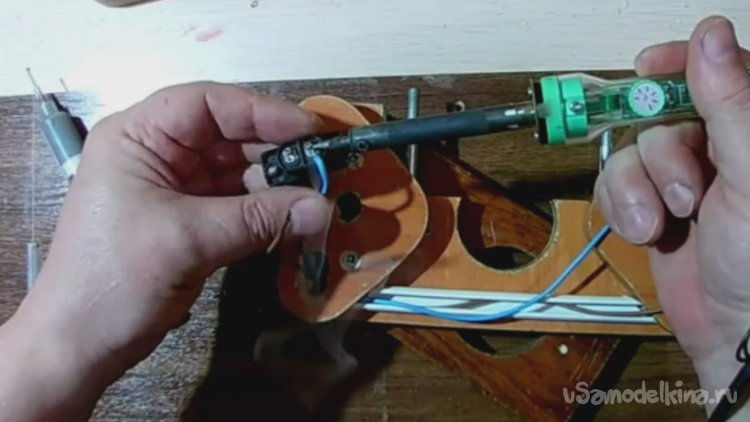

Подпаял провода к разъёму IEC C8.

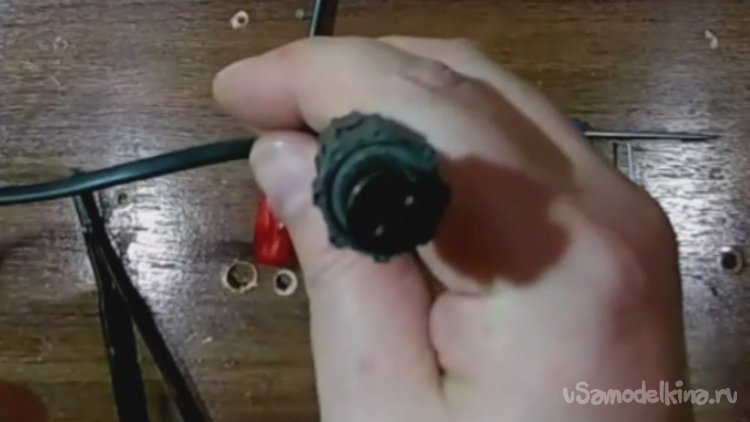

Затем подсоединил к схеме обрезок провода с авиационным штекером (к которому у меня можно подключить весь инструмент).

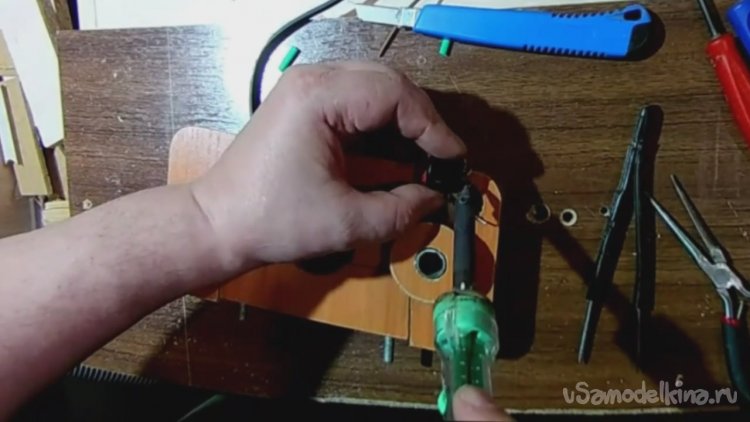

Далее припаял кнопку.

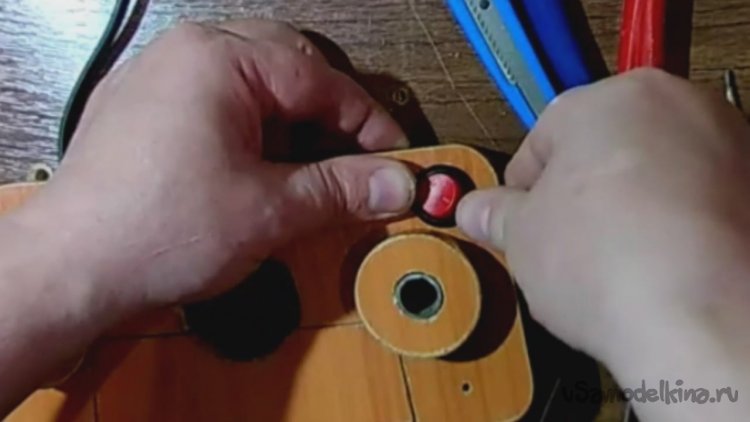

Посадил на законное место.

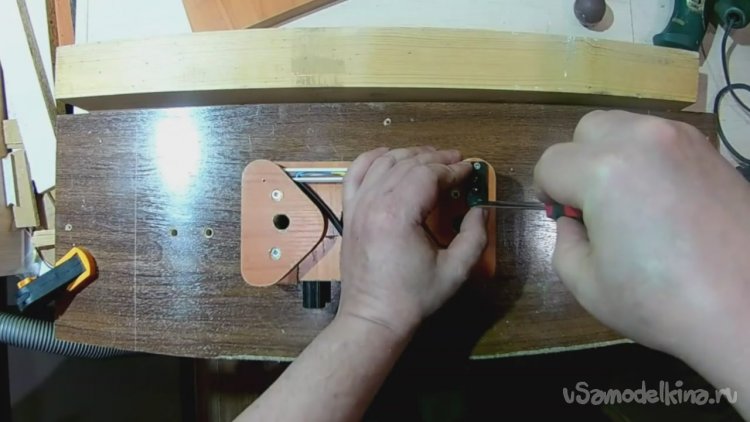

Закрепил на саморезы разъём питания.

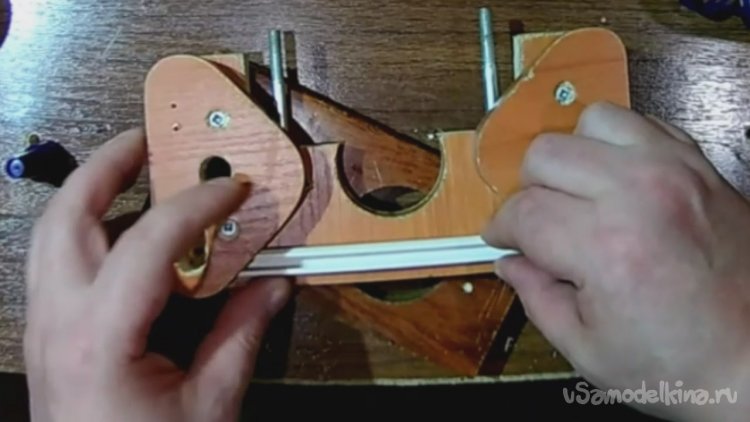

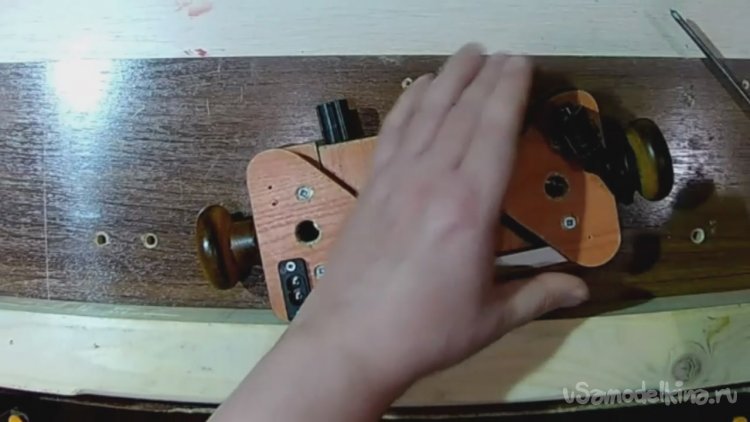

Закрыл крышкой кабель канал с проводами.

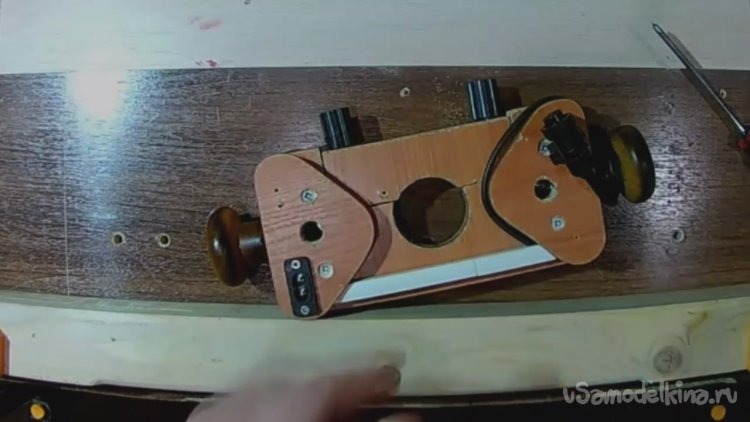

Для фиксации авиаштекера прикрутил снизу платформы клипсу.

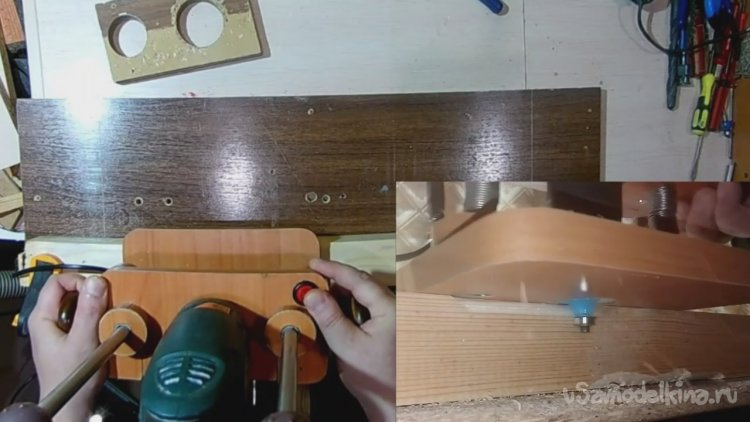

Провёл испытания. Всё работает. Всё удобно и безопасно.
В ТРЕТЬЕЙ ЧАСТИ (да-да будет и третья часть!) ДОРАБОТАЮ ПРИСПОСОБЛЕНИЕ ЕЩЁ НЕМНОГО И ОНО СМОЖЕТ ЕЩЁ КОЕ-ЧТО. СЛЕДИТЕ ЗА АНОНСАМИ И ЖМИТЕ КОЛОКОЛЬЧИК, ЧТО БЫ НЕ ПРОПУСТИТЬ СЛЕДУЮЩУЮ СТАТЬЮ. ВСЕМ СПАСИБО ЗА ПРОСМОТР!
