Разбираем MaxLogic MX656. Часть 1 - память DRAM

Введение

На днях мне в руки попалась плата графического адаптера для EGA-монитора MaxLogic MX656 (старинный аналог современной видеокарты).

Судя по внешнему виду это был графический адаптер для цветного монитора. Далее привожу цитату из википедии.

Можно заметить, что MaxLogic MX656 работала в несколько иных режимах, поскольку на плате видно четыре кристалла, ответственных за генерацию частот 34, 24, 16.257 и 19 МГц. Судя по всему, это гораздо более поздняя плата. Переключатель режимов имеется, на изображении он в правом верхнем углу.

Особого пиетета у меня к ней не было (некоторые отдают подобное в музеи электроники), и я решил по-максимуму разобрать ее, использовав полезные части в самоделках или хотя бы заставив их работать независимо от платы. Покрутив в руках эту плату я обнаружил следующие полезные компоненты:

• выводные керамические конденсаторы - 22 шт.;
• DIP-панельки - 9 шт.;
• кварцевые генераторы (JAPAN) - 4 шт.;
• движковый переключатель - 1 шт.;
• память EPROM 27С256 (USA, стирается ультрафиолетом!) - 1 шт.;
• память DRAM HY53C494-10 (KOREA, HYUNDAI) - 8 шт.

Собственно, четыре первых пункта можно применить в самоделках, а из двух последних - сделать самоделки. В этот раз попробуем заставить работать память DRAM HY53C464S-10 с помощью Arduino. Эта память интересна тем, что она динамическая, конденсаторная, и работает на принципе регенерации - микроскопическим конденсаторам требуется регулярная подзарядка. То есть при отключении питания эта память стирается.

Для ускорения работы кода мы будем работать с Arduino как с микроконтроллером AVR. Необходимость этого связана с тем, что медленная память DRAM работает быстрее, чем команды Arduino Framework способны обрабатывать запросы к ней в цикле.

Существующие проекты работы с памятью DRAM с помощью Arduino

Я не первый, кто пытался воскресить DRAM с помощью Arduino. Существует несколько аналогичных проектов для работы с еще более старой памяти DRAM 4164:

• Arduino and 4116 DRAM
• DRAMARDUINO - Dram tester with Arduino
• DRAM Test Shield for Arduino Uno and Nano
• 4164 Dynamic RAM with Arduino
• DRAM_Tester_Arduino

DRAM 41256:

• Quick and dirty 41256 DRAM tester

DRAM TC511001 / HM511000 / HM511001 / MSM411000RS / MSM411001RS / D421000C / D421001C:

• Testing DRAM Using an Arduino

• FozzTexx / DRAM-Tester
• andremiller / arduino-dram-tester

DRAM HYB-514256B

• Amiga DRAM chip tester for HYB-514256B with Arduino UNO (c) Pantelis 2018

• Testing DRAM

Яркой отличительной особенностью многих из этих проектов является то, что они НЕ работают

Например, в данном проекте автор записывает номера строк в ячейки памяти (побитово) с помощью функции writeBits. Затем он просто считывает 256 бит из ячеек памяти, в которые он якобы что-то записал. Функция readBits замечательно считывает из памяти единицы, которые там и были изначально. "Test DONE. All OK!"

for(int row=0; row<=255; row++) {
    Serial.println("Testing row: " + String(row));

    writeBits(row);
    int numberOfBits = readBits(row);

    if (numberOfBits != 256) {
      digitalWrite(STATUS_LED, HIGH);
      Serial.println("ERROR: row " + String(row) + " number of bits was: " + String(numberOfBits)) + ", but should be 255.";
      while(1);
    }}
Serial.println("Test DONE. All OK!");
void writeBits(int row) {

  // Pull RAS and CAS HIGH
  digitalWrite(RAS, HIGH);
  digitalWrite(CAS, HIGH);

  // Loop though all the columns
  for (int i=0; i<=255; i++) {

    // Set row address
    digitalWrite(A0, bitRead(row, 0));
    digitalWrite(A1, bitRead(row, 1));
    digitalWrite(A2, bitRead(row, 2));
    digitalWrite(A3, bitRead(row, 3));
    digitalWrite(A4, bitRead(row, 4));
    digitalWrite(A5, bitRead(row, 5));
    digitalWrite(10, bitRead(row, 6));
    digitalWrite(11, bitRead(row, 7));

    // Pull RAS LOW
    digitalWrite(RAS, LOW);

    // Pull Write LOW (Enables write)
    digitalWrite(WRITE, LOW);

    // Set Data in pin to HIGH (write a one)
    digitalWrite(D, HIGH);

    // Set column address
    digitalWrite(A0, bitRead(i, 0));
    digitalWrite(A1, bitRead(i, 1));
    digitalWrite(A2, bitRead(i, 2));
    digitalWrite(A3, bitRead(i, 3));
    digitalWrite(A4, bitRead(i, 4));
    digitalWrite(A5, bitRead(i, 5));
    digitalWrite(10, bitRead(i, 6));
    digitalWrite(11, bitRead(i, 7));

    // Pull CAS LOW
    digitalWrite(CAS, LOW);

    digitalWrite(RAS, HIGH);
    digitalWrite(CAS, HIGH);
  }
}
int readBits(int row) {

  // Bit counter
  int numberOfBits = 0;

  // Pull RAS, CAS and Write HIGH
  digitalWrite(RAS, HIGH);
  digitalWrite(CAS, HIGH);
  digitalWrite(WRITE, HIGH);

  // Loop though all the columns
  for (int i=0; i<=255; i++) {

    // Set row address
    digitalWrite(A0, bitRead(row, 0));
    digitalWrite(A1, bitRead(row, 1));
    digitalWrite(A2, bitRead(row, 2));
    digitalWrite(A3, bitRead(row, 3));
    digitalWrite(A4, bitRead(row, 4));
    digitalWrite(A5, bitRead(row, 5));
    digitalWrite(10, bitRead(row, 6));
    digitalWrite(11, bitRead(row, 7));

    // Pull RAS LOW
    digitalWrite(RAS, LOW);

    // Set column address
    digitalWrite(A0, bitRead(i, 0));
    digitalWrite(A1, bitRead(i, 1));
    digitalWrite(A2, bitRead(i, 2));
    digitalWrite(A3, bitRead(i, 3));
    digitalWrite(A4, bitRead(i, 4));
    digitalWrite(A5, bitRead(i, 5));
    digitalWrite(10, bitRead(i, 6));
    digitalWrite(11, bitRead(i, 7));

    // Pull CAS LOW
    digitalWrite(CAS, LOW);

    // Read the stored bit and add to bit counter
    numberOfBits += digitalRead(Q);

    // Pull RAS and CAS HIGH
    digitalWrite(RAS, HIGH);
    digitalWrite(CAS, HIGH);
  }

  return numberOfBits;
}

Принцип работы памяти DRAM

Все упомянутые варианты памяти исполнены в DIP-корпусах, но имеют следующие важные для нас отличия:

• количество выводов (16, 18 или 20);
• количество пинов ввода/вывода;
• наличие Output Enable.

В целом все варианты памяти DRAM работают аналогично, потому что производители Siemens, Hyunday, Samsung, Sony, Hitachi просто передирали порядок и тайминги подачи напряжения на выводы микросхемы друг у друга. Ниже привожу примеры таймингов на чтение и запись для тестируемой памяти HY53C464S-10.

Принцип действия DRAM примерно такой:

• Имеем двумерный массив ячеек памяти с индексами RAS/CAS (строка/столбец).
• Имеем 3-4 инвертированных (активны при отсутствии напряжения, логическая единица при нуле Вольт) управляющих вывода RAS, CAS, WE (Write Enable) и, иногда, OE (Output Enable);
• Имеем 8-9 неинвертированных выводов A0-A7 (A8) для установки адреса. В зависимости от их количества у нас есть (RAS) 1111 1111 x (CAS) 1111 1111 (256 x 256) = 65 536 ячеек памяти или (RAS) 1 1111 1111 x 1 1111 1111 (512 x 512) = 262 144 ячеек памяти;
• Имеем 2 или 4 неинвертированных вывода Din / Dout или IO1-4. В зависимости от этого мы можем писать в ячейку памяти или считывать из нее 1 бит (0 или 1) или 4 бита (0000 - 1111, 0 - 15, 0x0 - 0xF). Безусловно записывать 4 бита в одну ячейку более перспективно, так как это распараллеливает задачи, ускоряет работу памяти и позволяет писать в нее что-то в небинарном виде;
• Чтобы установить текущий адрес ячейки, что-то считать из нее или записать в нее, нужно предварительно в определенной последовательности подать логическую единицу на управляющие выводы;
• Подачей логической единицы на соответствующие выводы A устанавливается адрес RAS, например 0100 1100, затем CAS, например 1000 0001;
• Считываем с Dout состояние текущей ячейки памяти или записываем в Din 0 или 1. Если у нас 4-битовая память, то из IO считываем 4 бита или записываем (например такое, 0101), путем подачи логических единиц на соответствующие выводы. Читаем мы или записываем в данном случае помогает определять OE.

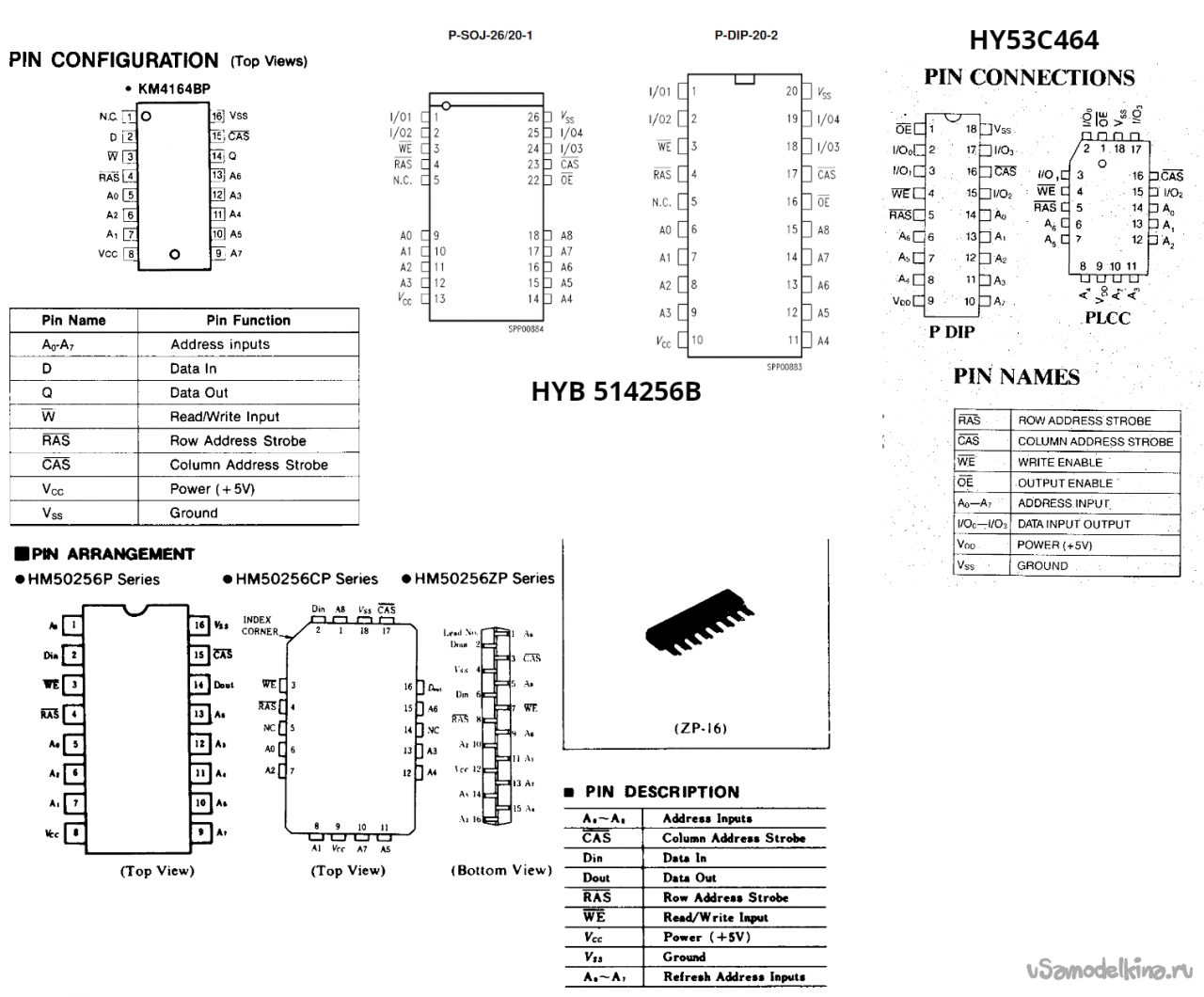

Исходя из вышеописанного имеем четыре основных типа памяти, которые пытались заставить корректно работать разные авторы:

• Samsung (KM4164B) - 16 выводов, 1 бит, 65 536 адресов (64 кбит);
• Hitachi (HM50256) - 16 выводов, 1 бит, 262 144 адресов (256 кбит);
• Hyunday (HY53C464) - 18 выводов, 4 бит, 65 536 адресов (64 кбит x 4);
• Siemens (HYB514256B) - 20 выводов, 4 бит, 262 144 адресов (256 кбит x 4).

Проектирование тестовой платы

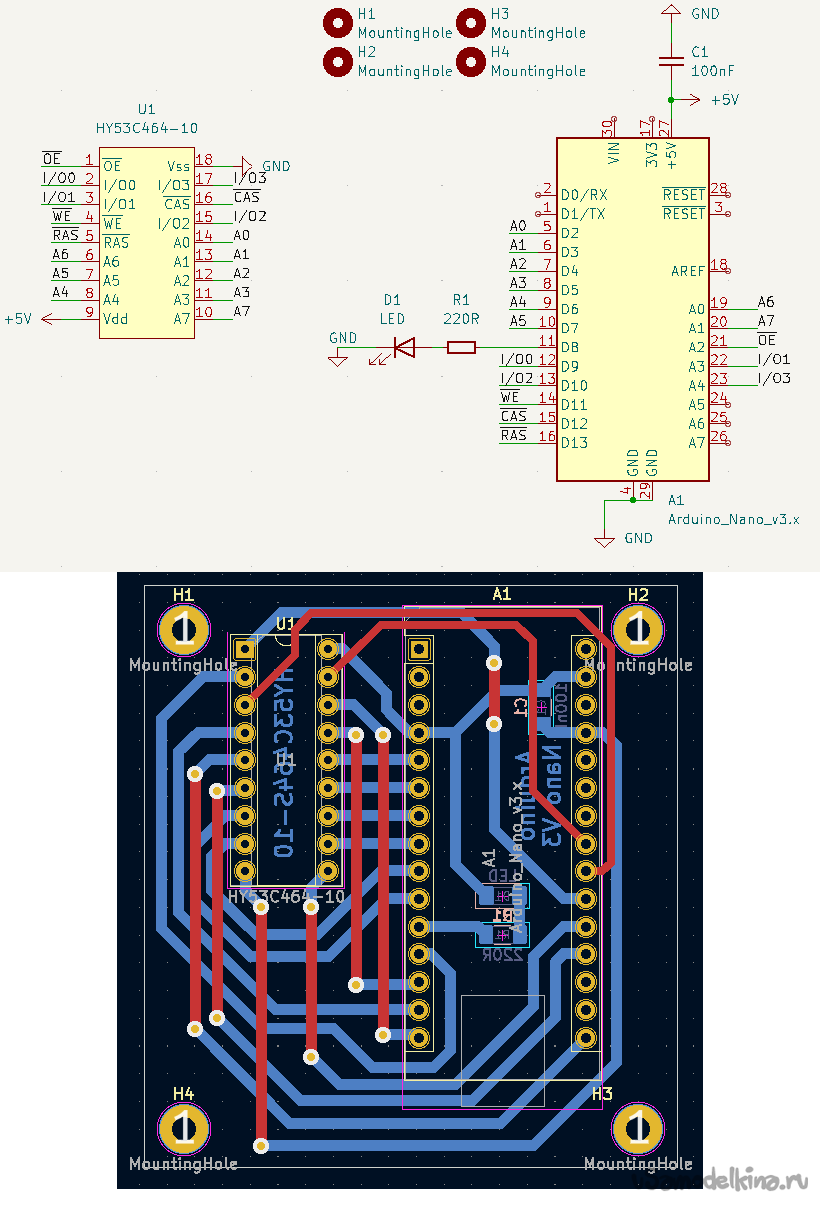

Проект тестовой платы был создан в KiCAD 6. Плата создавалась в тот момент, когда я еще не вполне представлял себе, как именно работают выводы IO у HY53C464 (толковое описание этого в интернете и мануалах на память попросту отсутствует), поэтому она проектировалась исходя из того, что один пин IO будет ответственным за запись, а другой за считывание (два других не использовались). Потом я все-таки нашел как это работает, проанализировав проект Amiga DRAM chip tester for HYB-514256B with Arduino UNO. Поэтому, чтобы не переделывать плату, я просто соединил два недостающих пина проводами.

Лучшим решением в данном случае является использование голого микроконтроллера ATMega328p, чтобы к выводам PB0-PB7 подключались адресные выводы HY53C464 A0-A7, к PC0-PC3 - управляющие выводы RAS, CAS, WE, OE, а к PD2-PD5 - IO0 - IO3. Это влечет за собой минимизацию количества сдвиговых операций в коде.

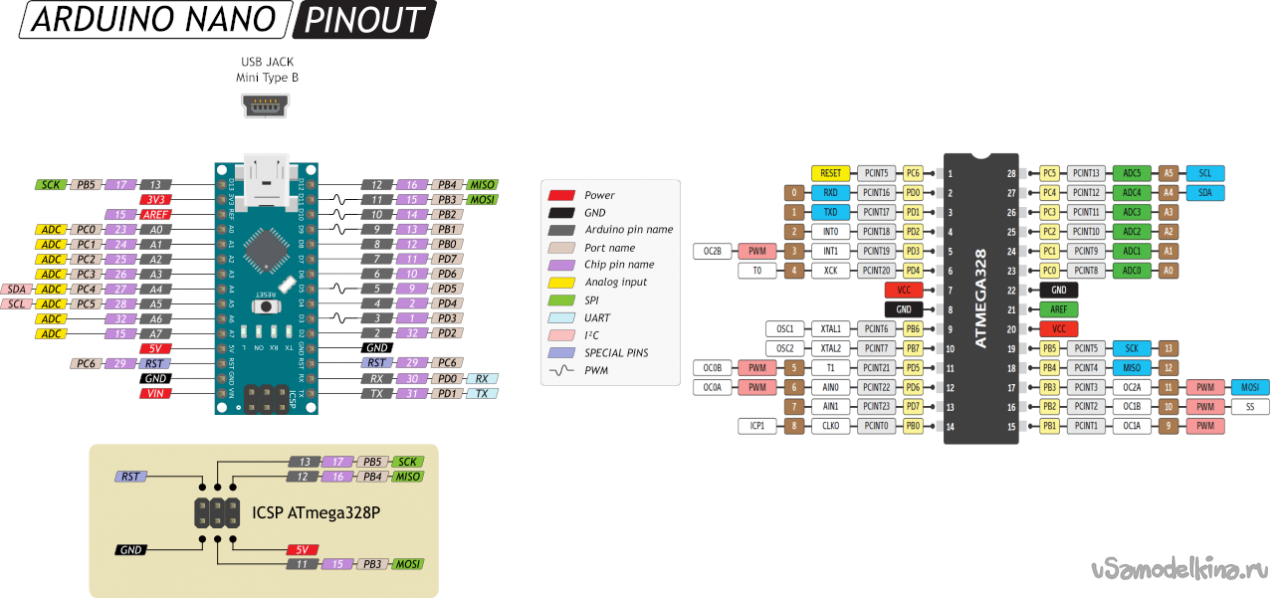

Но в Arduino у нас PB6 и PB7 отданы под тактирование внешним кварцевым генератором, и это не дает возможность подключить все адресные выводы к порту D. В ATMega328p PD0 и PD1 - это UART (без него ничего не прошьете), а PC6 - это RESET, который тоже трогать нежелательно, поэтому подключение адресных выводов к портам C и D отпадает автоматически. В итоге, если использовать Arduino, приходится делить адресные выводы по двум портам. Изначально меня это мало заботило, потому что в коде Arduino используется цифровая нумерация пинов, а вот при переходе на AVR это несколько усложнило код, потребовав много сдвиговых операций.

Изготовление тестовой платы

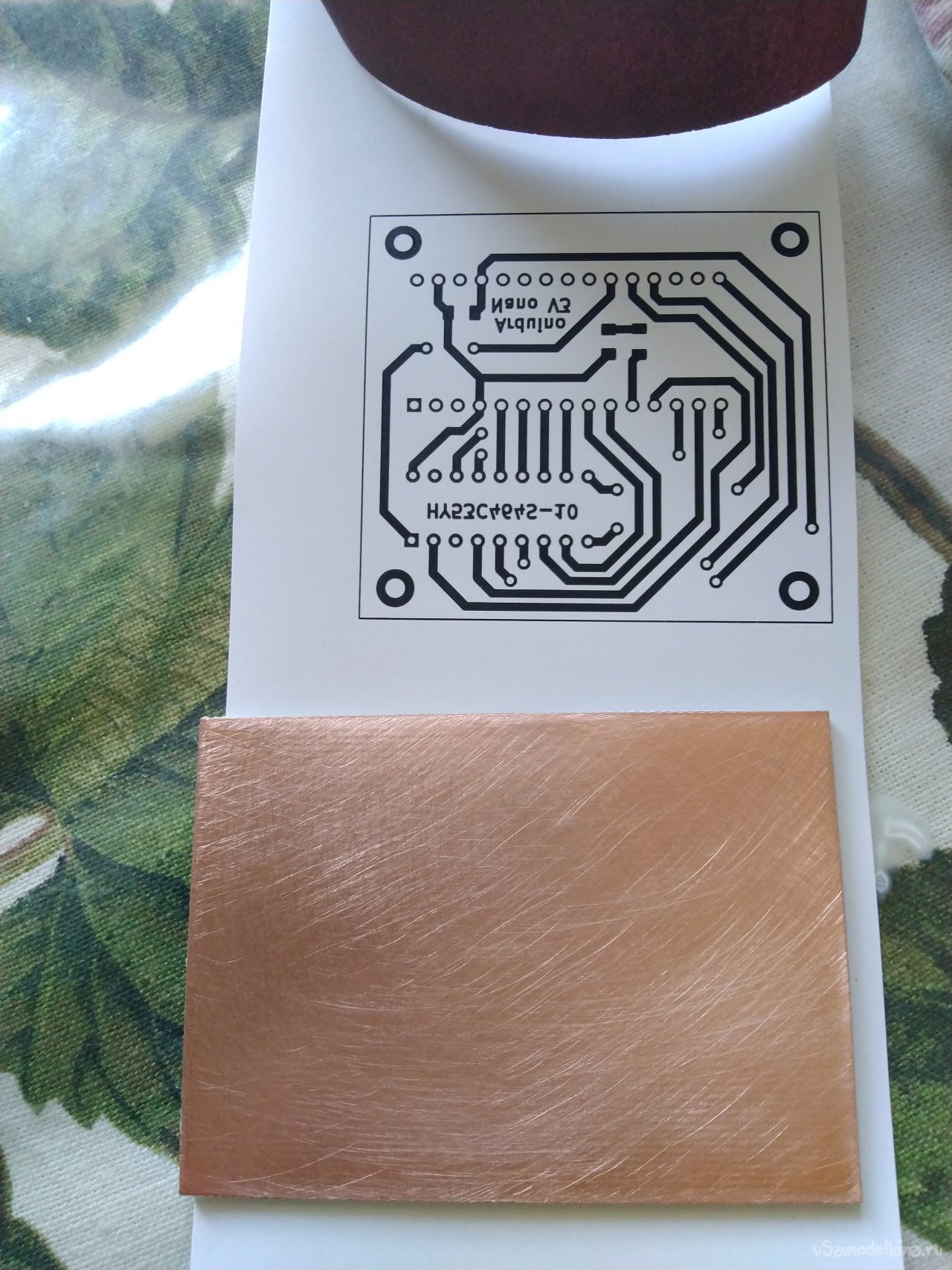

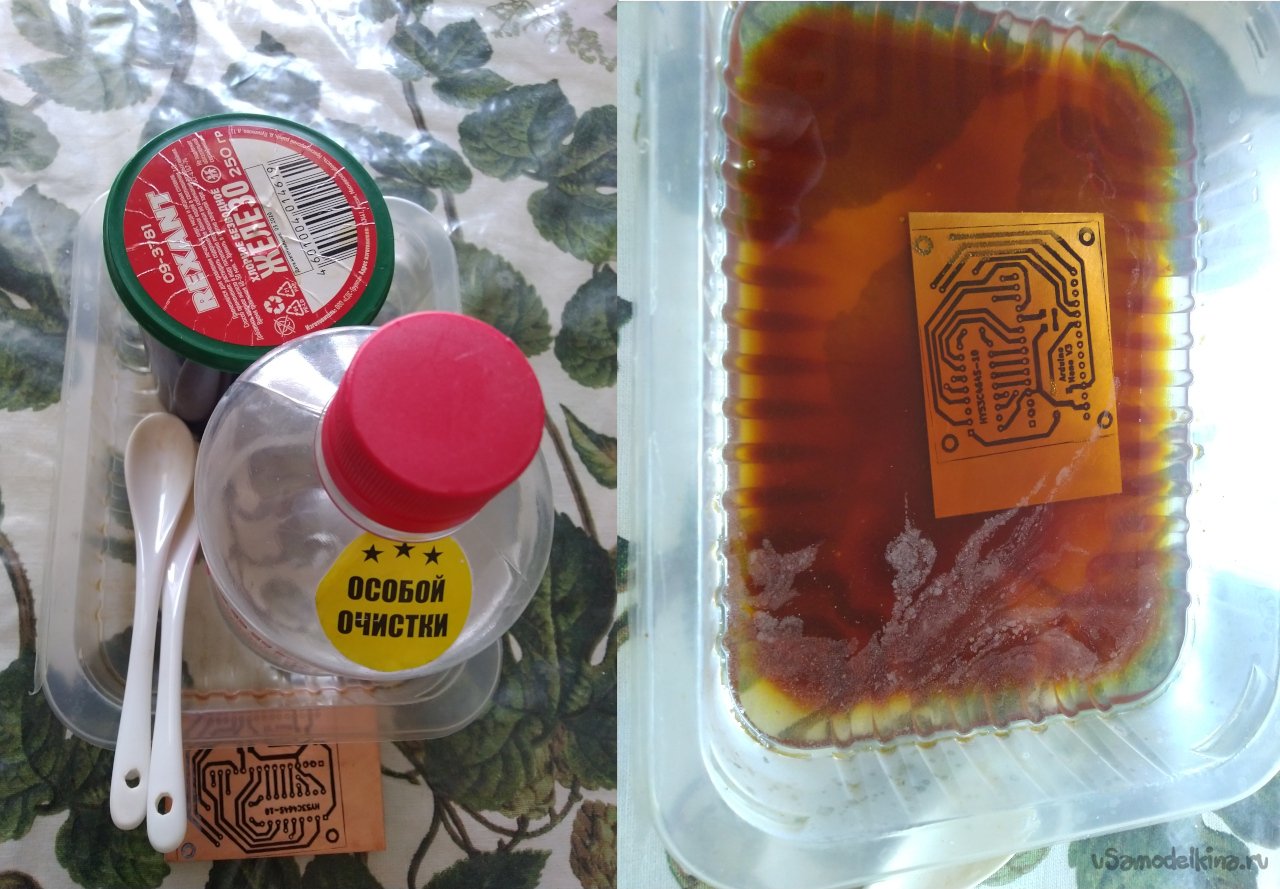

1. Распечатываем на глянцевой фотобумаге с помощью лазерного принтера, фольгированный стеклотекстолит обрабатываем наждачкой, чтобы снять окисел.

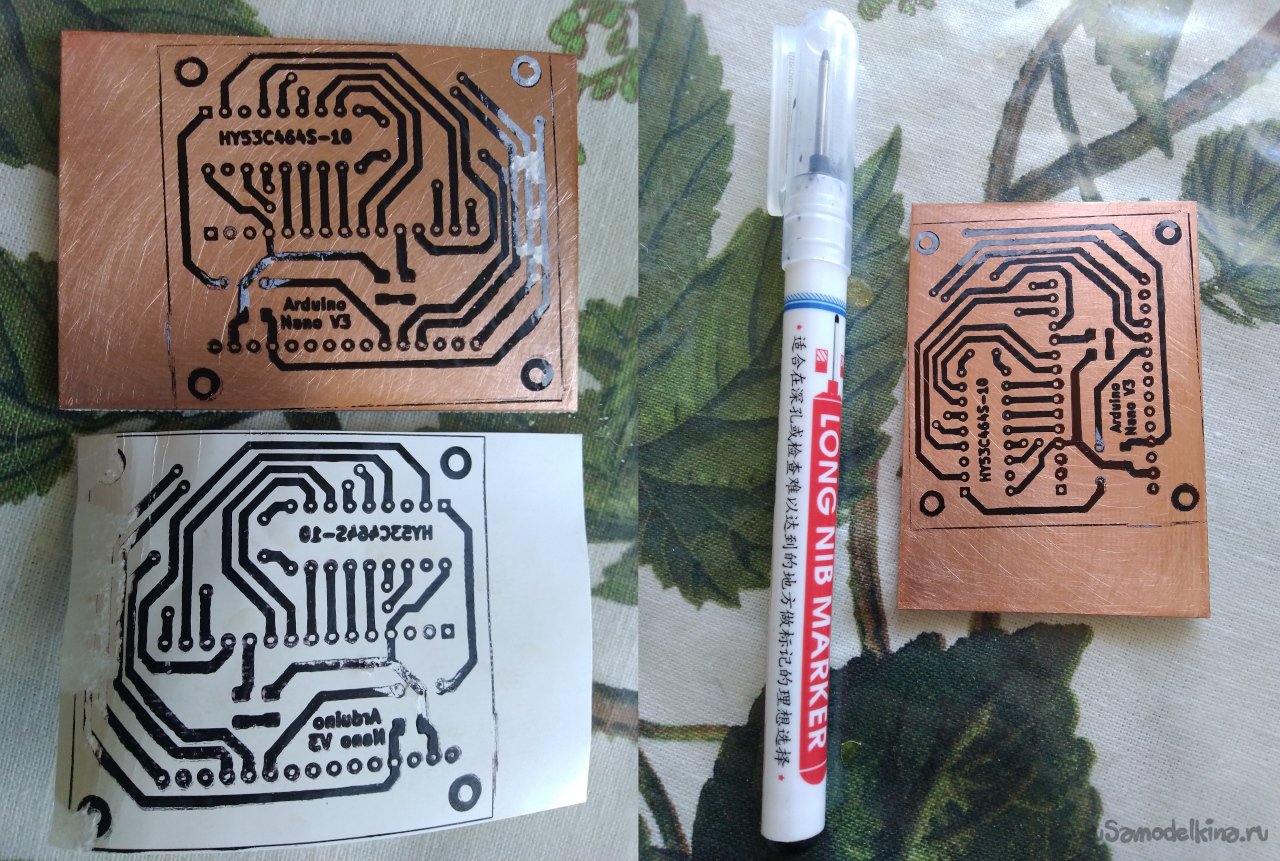

2. С помощью утюга переносим тонер с глянцевой фотобумаги на фольгированный стеклотекстолит. Маркером подкрашиваем дорожки, которые плохо перенеслись.

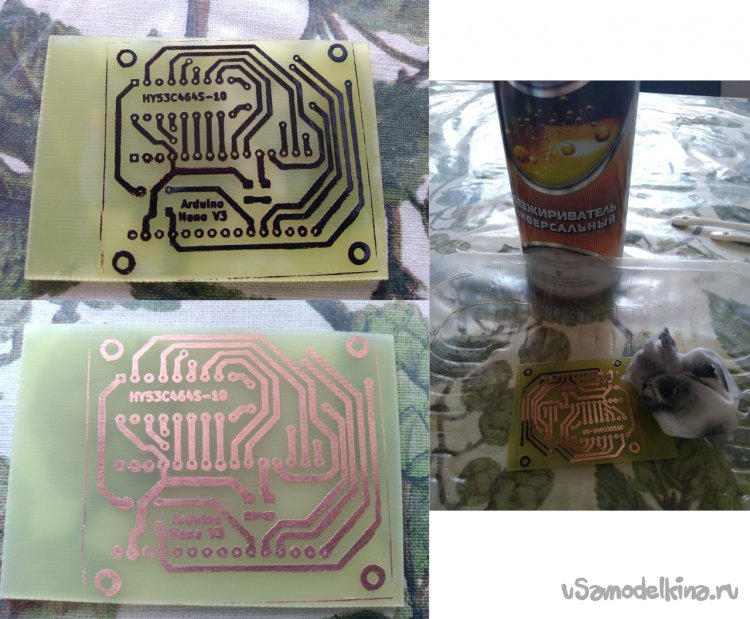

3. Травим плату в растворе хлорного железа безводного.

4. Удаляем тонер с помощью универсального обезжиривателя.

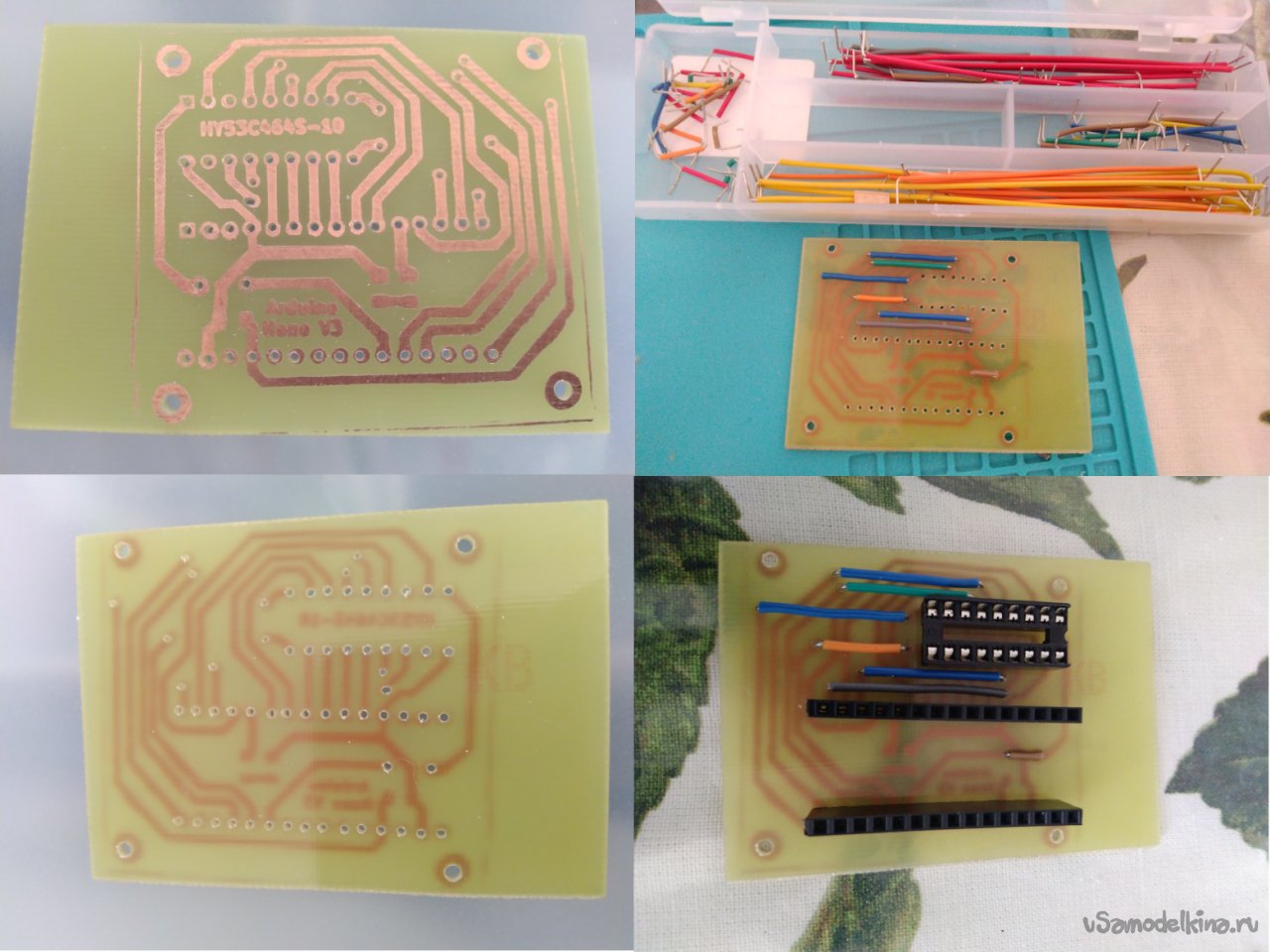

5. Производим сверловку гравером со сверлами диаметром 1 и 0.8 мм, припаиваем перемычки из набора для ардуино, которые выступают в роли front-слоя, припаиваем DIP-панельку и гнезда штыревые для штыревых вилок Arduino Nano.

6. Припаиваем два недостающих пина проводами, припаиваем резистор, светодиод и вставляем Arduino Nano и память в розетки.

Светодиоды ставлю вниз, потому что не люблю, когда светят прямо в глаза - стеклотекстолит все равно полупрозрачный после травления.

Программирование

Это наиболее важная часть работы, потому что сделать тестовую плату много ума не надо, а вот заставить правильно взаимодействовать Arduino и память DRAM - это очень сложная и кропотливая работа, которая требует правильного переноса из мануалов таймингов активации выводов памяти.

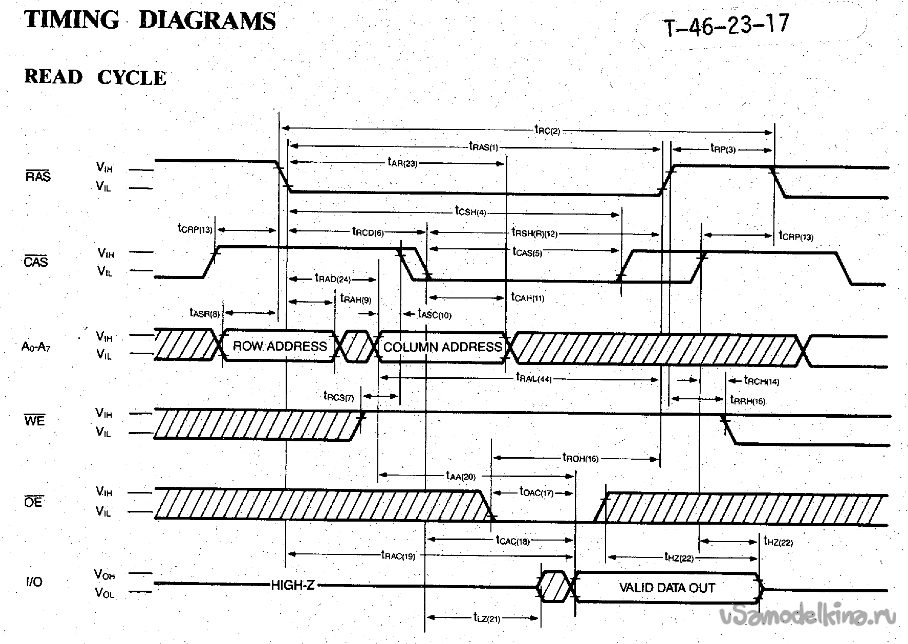

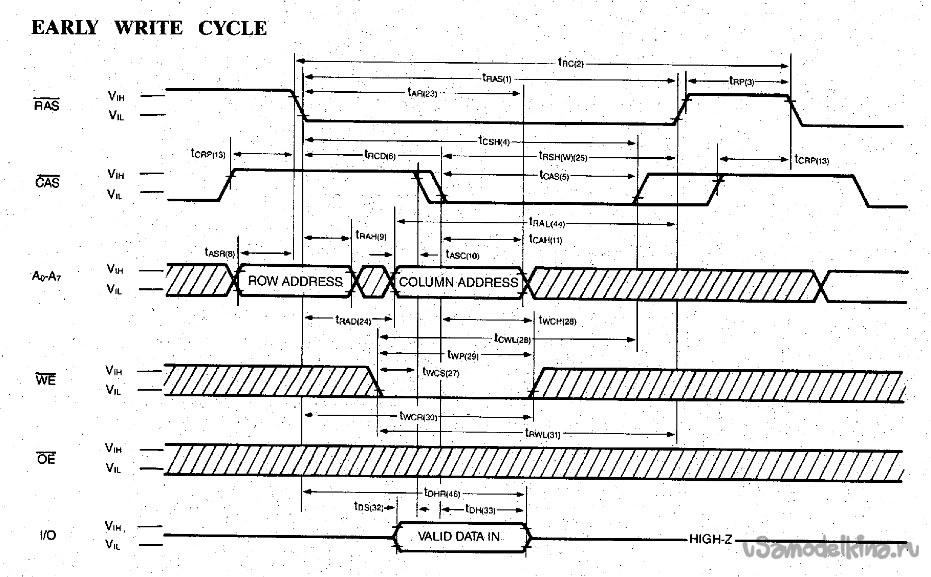

К счастью, тайминги HY53C464 оказались идентичными таймингам HYB514256B, поэтому я решил взять за основу код ProjectDRAM / 514256B, значительно ускорив его.

Сначала мы прописываем некоторые шаблоны, которые позволят делать быстрые переключения состояний управляющих выводов. Также мы прописываем маски для установки состояний портов IO. Вот так по-дурацки с ними получилось: IO0 - IO3 соответствуют PB1, PC3, PB2, PC4.

#define RAS_HIGH()  PORTB |= (1 << PB5) // D13 HIGH
#define RAS_LOW()   PORTB &= ~(1 << PB5) // D13 LOW

#define CAS_HIGH()  PORTB |= (1 << PB4) // D12 HIGH
#define CAS_LOW()   PORTB &= ~(1 << PB4) // D12 LOW

#define WE_HIGH()   PORTB |= (1 << PB3) // D11 HIGH
#define WE_LOW()    PORTB &= ~(1 << PB3) // D11 LOW

#define OE_HIGH()   PORTC |= (1 << PC2) // A2 HIGH
#define OE_LOW()    PORTC &= ~(1 << PC2) // A2 LOW

// Маски для установки состояний портов IO, подключеных к регистрам B и C
#define DATA_MASK_B (0b00000110) // PB1(I/O0), PB2(I/O2)
#define DATA_MASK_C (0b00011000) // PC3(I/O1), PC4(I/O3)

В оригинальном коде автор объявляет два массива для перебора номеров выводов Arduino в циклах.

const int adr_pins[8] = {2, 3, 4, 5, 6, 7, A0, A1}; // ARDUINO PINS
const int data_pins[4] = {9, A3, 10, A4};  // ARDUINO PINS

У нас нет этого маразма.

Сетап у него выглядит так.

void setup() {
  Serial.begin(9600);
  pinMode(LED_BUILTIN, OUTPUT);
  for(int n = 0; n < 9; n++)
    pinMode(adr_pins[n], OUTPUT);
  pinMode(RAS, OUTPUT);
  pinMode(CAS,OUTPUT);
  pinMode(OE, OUTPUT);
  pinMode(WE, OUTPUT);

  digitalWrite(RAS, HIGH);  // disable
  digitalWrite(CAS,HIGH);    // disable
  digitalWrite(WE,HIGH);    // disable
  digitalWrite(OE,HIGH);    // disable
  Serial.println("DRAM 64k x 4 tester.");

  noInterrupts();
  for (int i = 0; i < (1 << ADDR_BUS_SIZE); i++) {
    digitalWrite(RAS, LOW);
    digitalWrite(RAS, HIGH);
  }
} //**** setup ****

У нас выглядит так. Каждый pinMode и digitalWrite это ненужная потеря времени.

void setup() {
  Serial.begin(9600);
  pinMode(LED_BUILTIN, OUTPUT);

  DDRD = 0b11111100; //Set digital pins 2-7 as lower part of address D2-D7 (HY0-HY5)
  DDRC = 0b00011111; //Set analog pins A0-A2 as upper part of address
  // OE, HY6, HY7, I/O1(PC3, A3, W-mode), I/O3(PC4, A4, W-mode)
  DDRB = 0b00111111; //Set digital pins 9 - 13 as Control Lines and Data I/O
  // LED (D8), I/O0 (PB1, D9, W-mode), I/O2 (PB2, D10, W-mode), WE(D11), CAS(D12), RAS(D13)

  RAS_HIGH();  // disable
  CAS_HIGH();  // disable
  WE_HIGH();   // disable
  OE_HIGH();   // disable
  Serial.println("DRAM 64k x 4 tester.");

  noInterrupts();
  for (int i = 0; i < (1 << ADDR_BUS_SIZE); i++) {
    RAS_LOW();
    RAS_HIGH();
  }
} //**** setup ****

Внутри цикла там 8 раз переключаются RAS и CAS, чтобы гарантированно обнулить память.

В основном цикле loop() мы просто пару раз включаем прерывания, пишем сообщение в последовательный порт, очищаем буфер последовательного порта, отключаем прерывания, заполняем массив памяти 2x2 одним и тем же числом (от 0 до 15).

Функция заполнения fill(int v, int beg) содержит в себе запись массива памяти 2x2 переданным числом writeValue(r, c, v) и последующее чтение этого массива readValue(r, c), чтобы подтвердить, что число записало в ячейки памяти. В обе функции мы передаем адрес текущей ячейки (r, c).

Адрес RAS или CAS устанавливается с помощью функции setBus(unsigned int a).

В оригинале.

void setBus(unsigned int a){
  bool dbg=0; // debug
  for (int i = 0; i < ADDR_BUS_SIZE; i++) {
    digitalWrite(adr_pins[i],((a >> i) & 1));
    if(dbg) Serial.print(((a >> i) & 1));
  };
  if (dbg)Serial.println(" setbus: a=" + String(a)+" ");
}

У нас.

void setBus(unsigned int a) {
  bool dbg = 0; // debug
  // Первые 6 бит D2-D7
  PORTD |= (a << 2) & 0xFC; // Маска 1111 1100
  // Следующие 2 бит A0-A1
  PORTC |= (a >> 6) & 0x03; // Маска 0000 0011
  if (dbg) {
    Serial.println(" setbus: a=" + String(a)+" ");
  }
}

Тут мы впервые смещаемся влево, чтобы получить адрес вида AA AAAA AA00 (где A - значащие цифры адреса) и наложить его на маску 1111 1100, которая устанавливает первые 6 бит адреса на пины D2-D7 (PD2-PD7).

Затем мы смещаемся вправо на 6, чтобы получить адрес вида 0000 00AA и применяем маску 0000 0011, которая устанавливает последние два бита адреса в PC0 и PC1.

Функция writeValue(int r, int c, int v) содержит необходимые переключения управляющих выводов, а также установку состояний выводов данных на запись.

// Set Data pins to output mode
  DDRB |= DATA_MASK_B;
  DDRC |= DATA_MASK_C;

  // Set value to data pins
  PORTB |= (v << 1) & 0b00000010;
  PORTC |= (v << 2) & 0b00001000;
  PORTB |= v & 0b00000100;
  PORTC |= (v << 1) & 0b00010000;

Тут мы просто применяем уже объявленные ранее маски для установки IO pins в режим output. Далее даю пояснения по поводу сдвиговых операций. Исходно мы имеем число вида IO3 IO2 IO1 IO0. Нам его нужно записать в память через выводы PC4, PB2, PC3, PB1.

Сначала мы сдвигаемся влево на 1, получая IO3 IO2 IO1 IO0 0, применяе маску 0000 0010 и записывая PB1 в IO0.

Аналогично: IO3 IO2 IO1 IO0 0 0 + 0000 1000 записывает PC3 в IO1;

Аналогично: IO3 IO2 IO1 IO0 + 0000 0100 записывает PB2 в IO2;

Аналогично: IO3 IO2 IO1 IO0 0 + 0001 0000 записывает PC4 в IO3.

Ну то есть, понятно: в каком разряде сейчас единичка, туда и пишет.

Функция readValue(int r, int c) работает аналогично: сначала осуществляются переключения управляющих выводов, затем порты B и C переводятся в режим input, затем с помощью PINB и PINC получаем состояние выводов.

DDRB &= ~((1 << PB1) | (1 << PB2));
DDRC &= ~((1 << PC3) | (1 << PC4));
//     I/O0(PB1) | I/O1(PC3) | I/O2(PB2) | I/O3(PC4)
// 0xF 0010 >> 1 | 1000 >> 2 | 0100      | 1 0000 >> 1
read_value = (PINB & (1 << 1)) >> 1 | (PINC & (1 << 3)) >> 2 | PINB & (1 << 2) | (PINC & (1 << 4)) >> 1;

Итоговое число read_value формируется со сдвигом, противоположным сдвигу в функции writeValue(). Соответствующие значения из PINB и PINC логически складываются.

Заключение

В итоге имеем следующий вывод в последовательный порт:

DRAM 64k x 4 tester.

1st Pass writting 0:
Write: r=0; c=0; value=0;
Read: r=0; c=0; value=0;
Write: r=0; c=1; value=0;
Read: r=0; c=1; value=0;
Write: r=1; c=0; value=0;
Read: r=1; c=0; value=0;
Write: r=1; c=1; value=0;
Read: r=1; c=1; value=0;
OK

2nd Pass writting 1:
Write: r=0; c=0; value=13;
Read: r=0; c=0; value=13;
Write: r=0; c=1; value=13;
Read: r=0; c=1; value=13;
Write: r=1; c=0; value=13;
Read: r=1; c=0; value=13;
Write: r=1; c=1; value=13;
Read: r=1; c=1; value=13;
OK
End.

Здесь мы пишем по адресам от 0000 0000 до 0000 0011 числа 0 и 13, и считываем их. Тест подтверждает работоспособность памяти именно в таком режиме. Если пытаться перезаписать эти же ячейки еще раз, то новое число в них не запишется. Если пробовать писать разные числа в соседние ячейки, тоже ничего не получается. Почему результат не соответствует ожидаемому я пока не понял.

Автор данной публикации также жаловался на то, что память работает нестабильно. Машинный перевод:

Интересно, что код, предложенный данным автором, у меня не заработал вообще. В нем явно меньше обращений к управляющим выводам, чем нужно. Тем не менее, такая проблема существует. Поиски ее решения мы продолжим в следующих статьях.

Ссылки

Код программы в AVR-стиле

Код программы в Arduino-стиле

Проект KiCAD 6
