Светильник - цветомузыка

Давно хотелось попробовать сделать что-то цветомузыкальное на микроконтроллере и ленте RGB. В сети есть много вариантов внешнего исполнения таких устройств и много вариантов скетчей (программ) для микроконтроллеров с разными алгоритмами визуализации.

Для себя поставил следующие цели:

• сделать светильник в виде «столбика» индикатора уровня звука;
• светильник должен работать на микроконтроллере, чтобы можно было экспериментировать с алгоритмами визуализации;
• светильник должен управляться как физическими кнопками, так и через web-интерфейс;
• светильник должен иметь еще какие-то функции, чтобы от него была польза.

В итоге получилась первая версия светильника.

Общее описание самоделки

Самоделка представляет собой пластиковый светильник в виде индикатора уровня аудиосигнала, установленного на подставке. В подставке находятся «мозги» (микроконтроллер), 7-ми сегментный 4-х разрядный дисплей, микрофон, кнопка управления и разъем питания.

Управление режимами работы светильника осуществляется кнопкой и/или web-интерфейсом.

Светильник-цветомузыка позволяет:

• быть просто светильником – ночником. Цвет и яркость свечения могут быть установлены настройкой;
• работать в одном из 8 режимов визуализации музыки;
• визуализировать звуки, получаемые от микрофона светильника;
• отображать на 7ми сегментном дисплее текущее время и режимы работы светильника.

Питание светильник получает от внешнего блока питания 5V (2A).

Кнопка позволяет:

• настроить подключение светильника к домашней сети (по WiFi). Для настройки подключения необходимо перед подключением БП зажать кнопку – при этом светильник поднимет точку доступа D1_ColorMusic и будет ждать подключения и ввода данных для подключения к роутеру (SSID и пароль). Для установки параметров подключения необходимо со смартфона или ноутбука подключиться к точке доступа D1_ ColorMusic. В браузере перейти по адресу http://192.168.4.1 и заполнить в открывшейся форме поля SSID и Password. После нажатия кнопки «Сохранить» светильник попытается подключиться к локальной сети.
• включить/выключить свечение светильника (однократный клик);
• переключить режим работы: светильник или 1 из 8 режимов визуализации. Режимы переключаются циклически (двойным кликом). При этом дисплей показывает номер режима.
• установить яркость свечения светильника (от 5 до 255 с шагом 10). Управление осуществляется удержание кнопки. Направление изменения яркости (увеличение или уменьшение) при очередном нажатии кнопки и ее удержании меняется на противоположное. В момент удержания кнопки дисплей отображает текущую величину яркости. Светильник синхронно с изменением величины меняет свою яркость;
• режимы и настройки сохраняются при следующем включении светильника.

Светильник при включении подключается к WiFi-роутеру домашней сети, на дисплее бегущая строка покажет IP-адрес, который назначил ему роутер. Далее светильник получает данные о времени из сети интернет.

Таким образом, светильник, когда не светит, то просто показывает текущее время.

Итак, приступим:

Материалы и инструменты:

Для работы нам понадобятся:

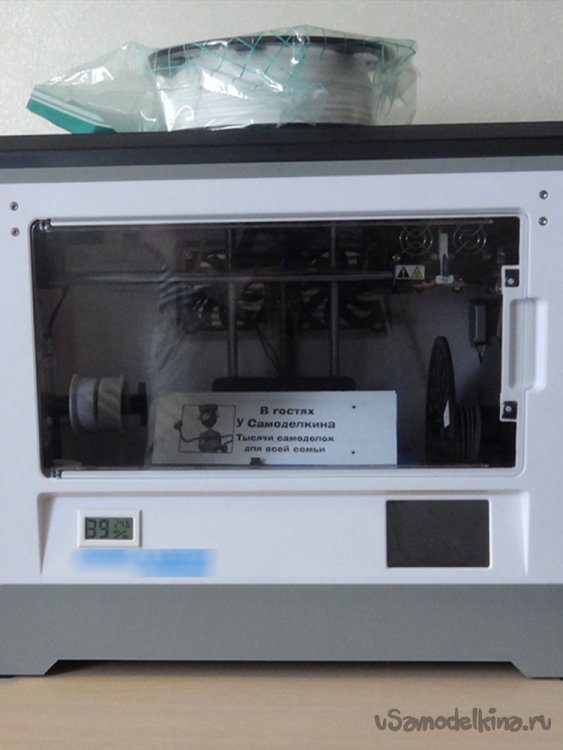

• 3D принтер и пластик (2 цвета: черный и прозрачный);

• паяльник с припоем;
• соединительные провода для пайки;
• термоусадочные трубки;
• канцелярский нож;
• надфили, наждачная бумага и/или нож для обрезки заусенцев;
• плотный картон;

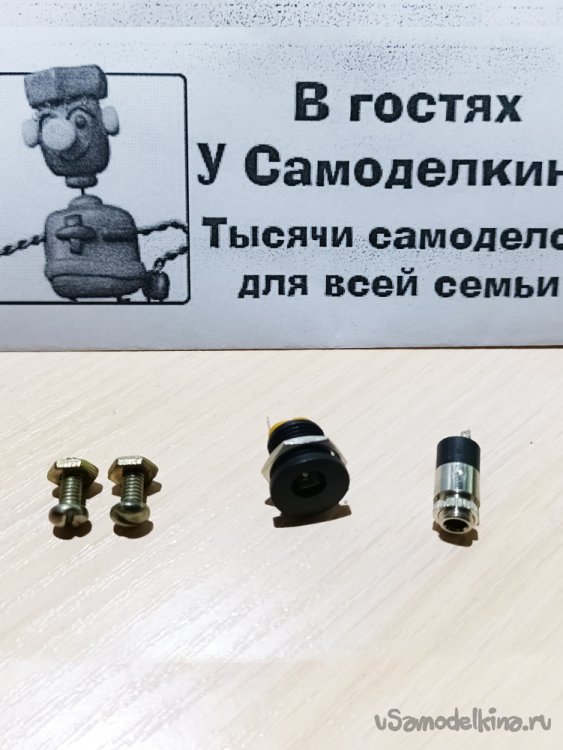

• 6 болтиков М4х8 с гайками;
• клеевой пистолет;

  Электронные компоненты (ссылки приведены исключительно для получения информации о внешнем виде и параметрах компонентов):

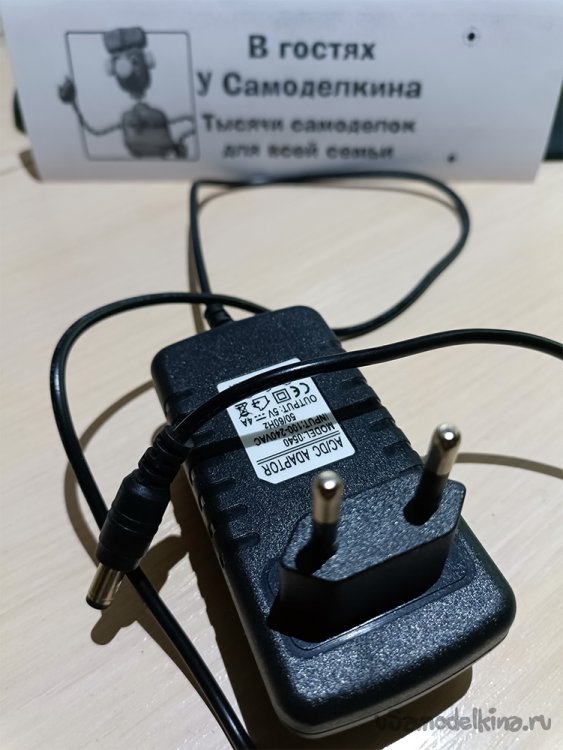

• блок питания 5V на 1,5-3A;

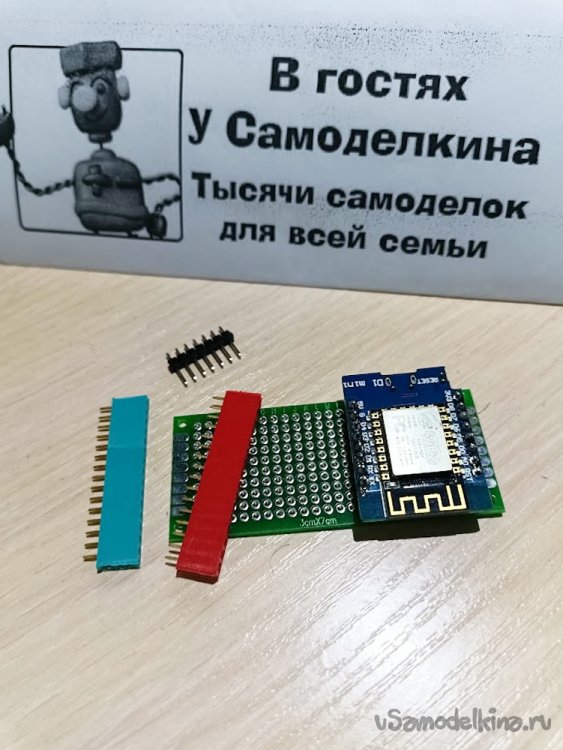

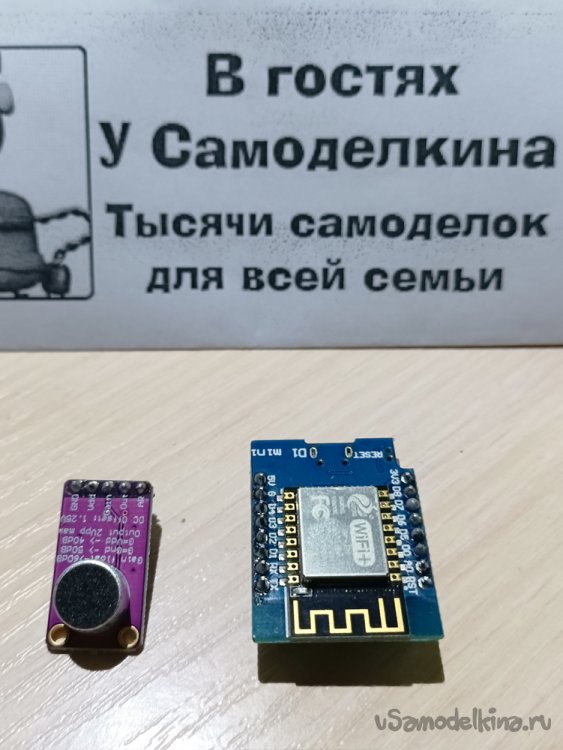

• ESP8266 D1 mini – микроконтроллер – 1 шт.;
• микрофон с автоматическим усилением MAX9814 – 1 шт. (опционально – если аудиосигнал будет поступать через микрофон ).

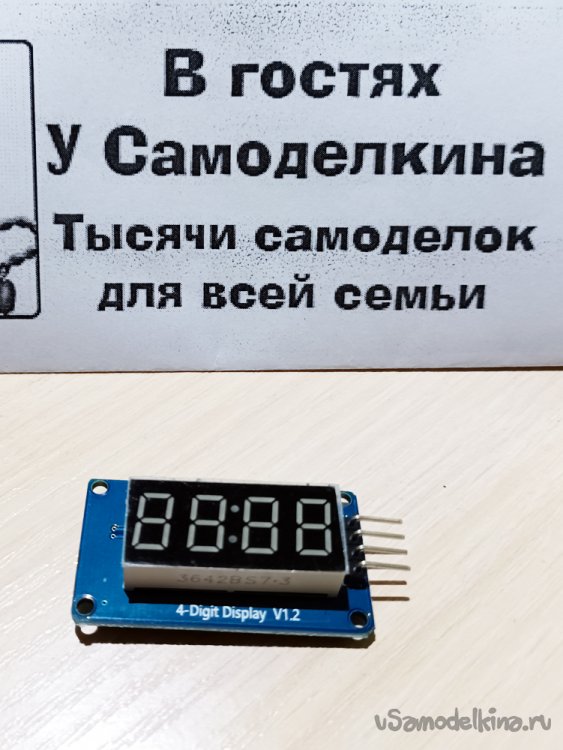

• цифровой дисплей TM1637 – 1 шт.;

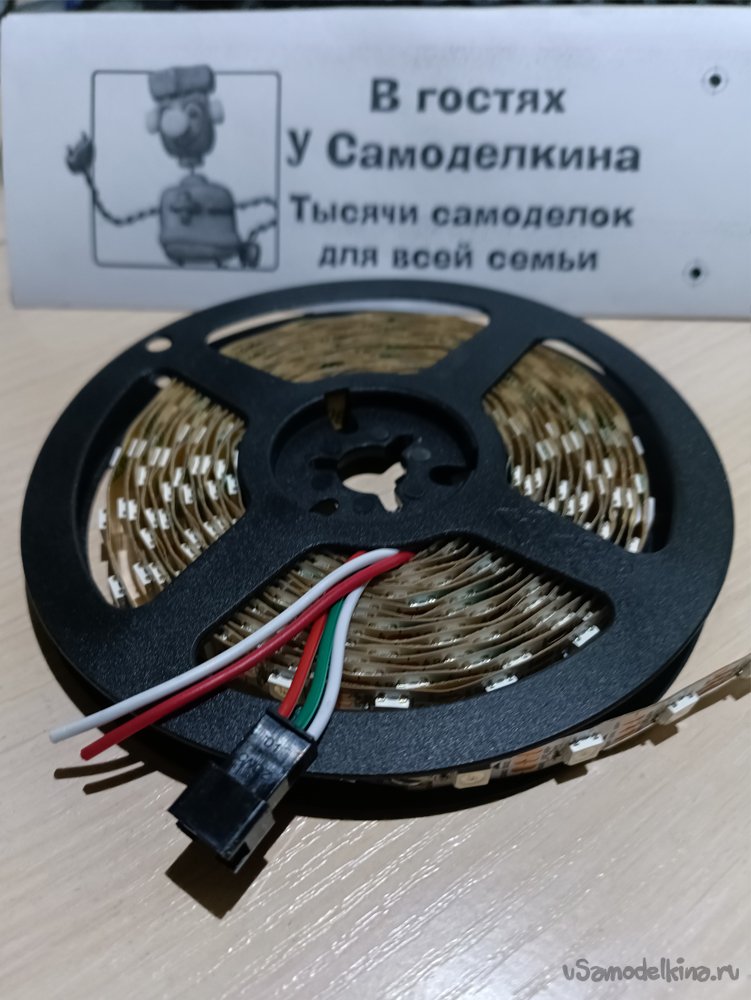

• светодиодная адресуемая лента WS2812B 60 диодов на 1 метр – 1 шт.;

• кнопка без фиксации – 1 шт.;
• штекер и разъем для подключения блока питания – 1 шт. (штекер опционально);
• аудиоразъем для наушников 3,5мм – 1 шт. (опционально – если аудиосигнал будет подаваться по кабелю);


• однорядный штекер и гнездо 1х40 (шаг 2.54) - 1 шт.
• двухсторонний прототип, 3x7 см, универсальная печатная плата для Arduino (или аналогичный материал для монтажа электронных компонентов) – 1 шт.


Также может понадобится клей для пластика. Детали корпуса спроектированы так, чтобы они плотно соединялись. Но в силу разных параметров усадки пластика может потребоваться зафиксировать некоторые детали клеем.

Если будет создаваться тестовый макет, то для макетирования можно использовать макетную плату и набор проводов типа Dupont.

Шаг первый: печать корпуса

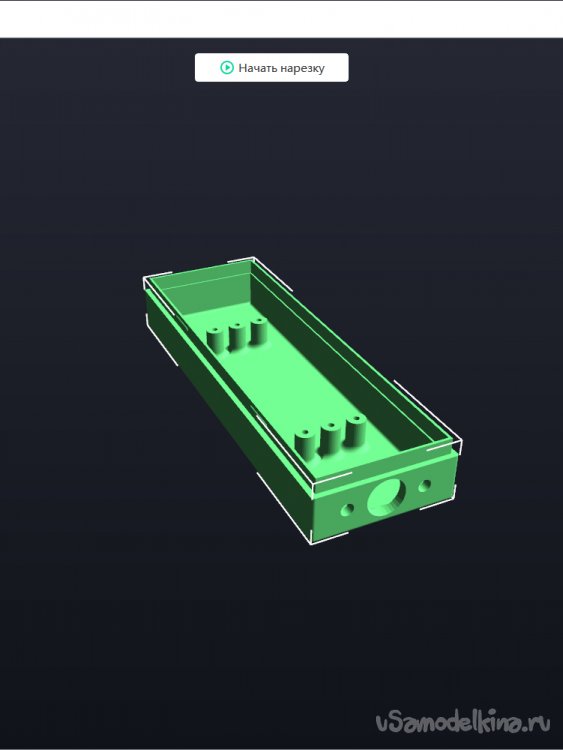

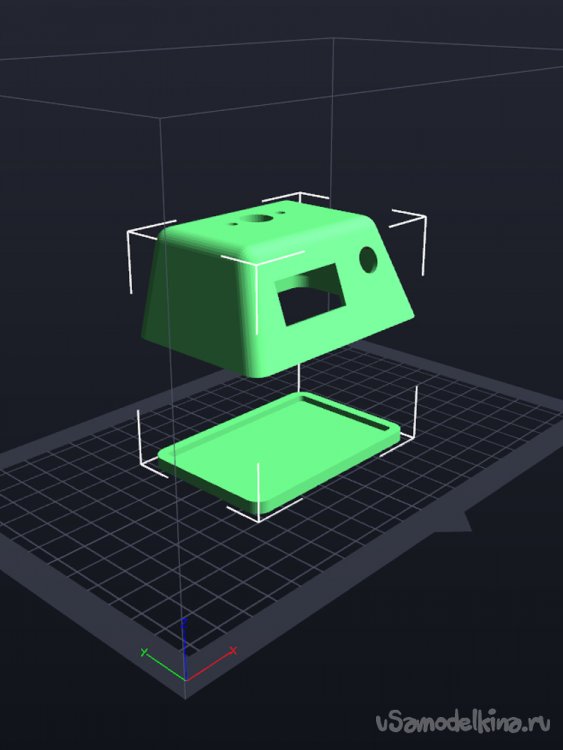

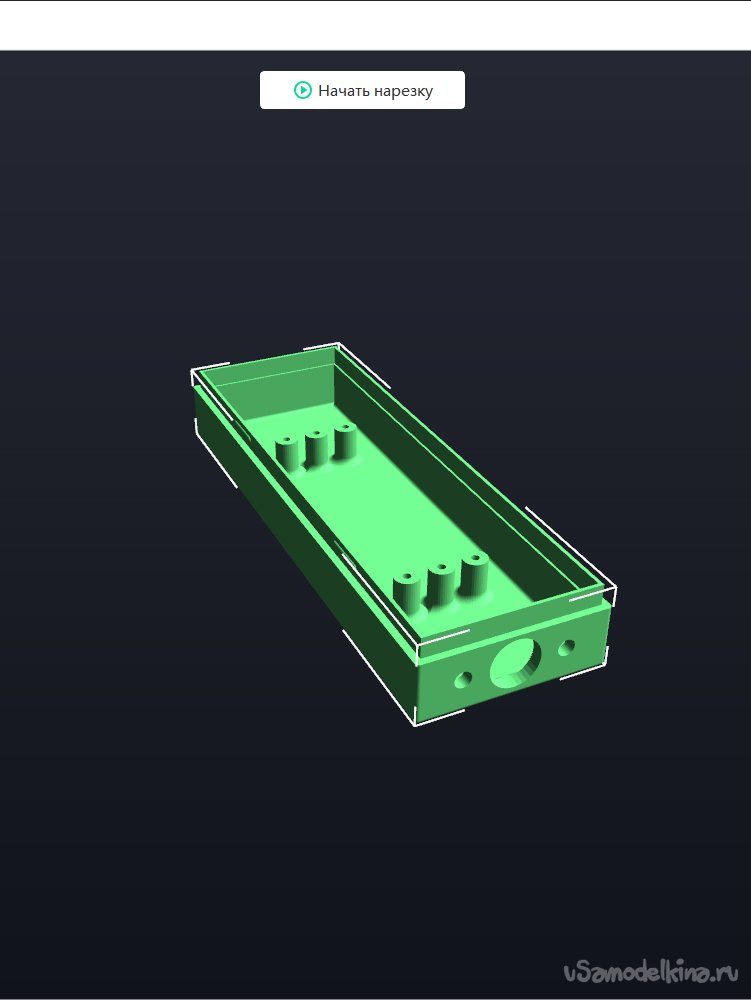

Корпус светильника состоит из 2х основных блоков: подставка и светильник. Подставка состоит из 2х деталей: корпус подставки и дно. Дно должно плотно вставляться снизу корпуса. При необходимости его можно зафиксировать клеем.

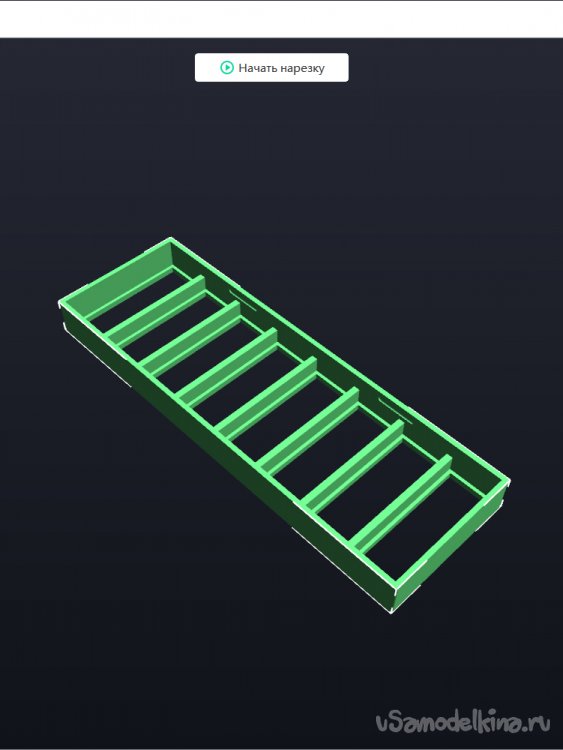

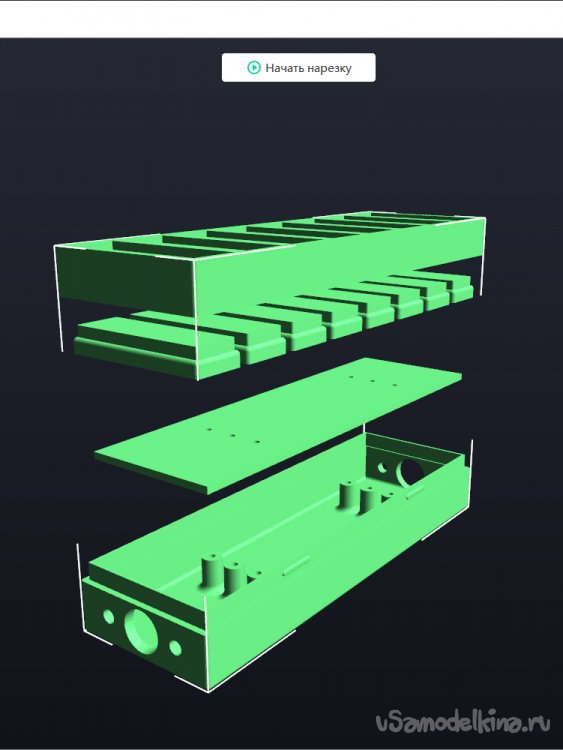

Светильник состоит из 3х деталей: задняя крышка, передняя крышка, рассеиватели. Задняя и передняя крышка печатаются черным пластиком. Рассеиватели – прозрачным. Для данной конструкции необходимо напечатать и соединить между собой 3 комплекта. Рассеиватели должны плотно входить в пазы передней крышки. При необходимости нужно использовать наждачную бумагу (если рассеиватели не входят в пазы) или клеем зафиксировать рассеиватели (если они свободно выпадают).

Примечание: площадку для монтажа RGB-ленты можно также напечатать, но я использовал для этой цели плотный картон – вырезав 3 элемента нужного размера (129мм х 38мм).

По ссылке ниже размещен архив с файлами деталей для 3D принтера.

Ссылка на архив: cm_stl_files.zip [732.14 Kb] (скачиваний: 38)

В прилагаемом архиве моделей задний корпус светильника представлен в 2-х вариантах: крепежные отверстия с двух сторон и крепежные отверстия только с одной стороны. Необходимо распечатать 2 шт первого варианта и 1 шт второго.

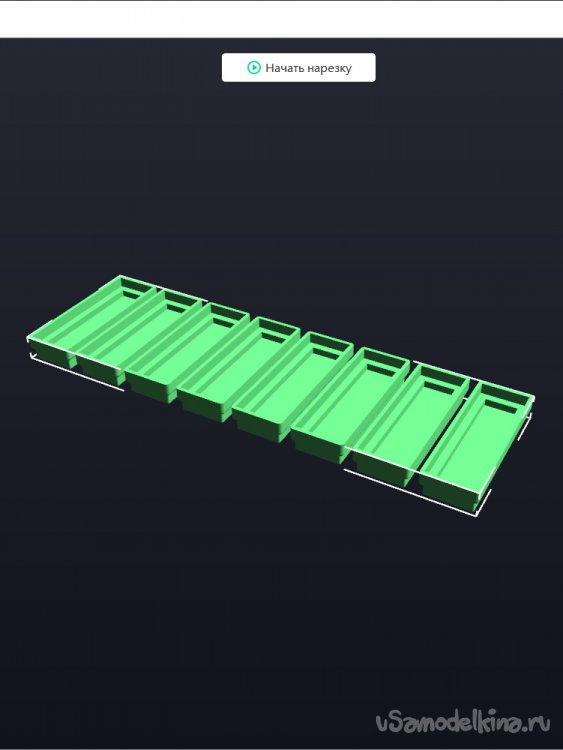

При печати рассеивателей рекомендуется напечатать 1 штуку и проверить, как деталь входит в свой паз. Если необходимо – скорректировать размер детали масштабом (на этапе нарезки). В связи с разбросом параметра усадки пластика мне потребовалось уменьшить деталь и установить масштаб 99% по X и Y.

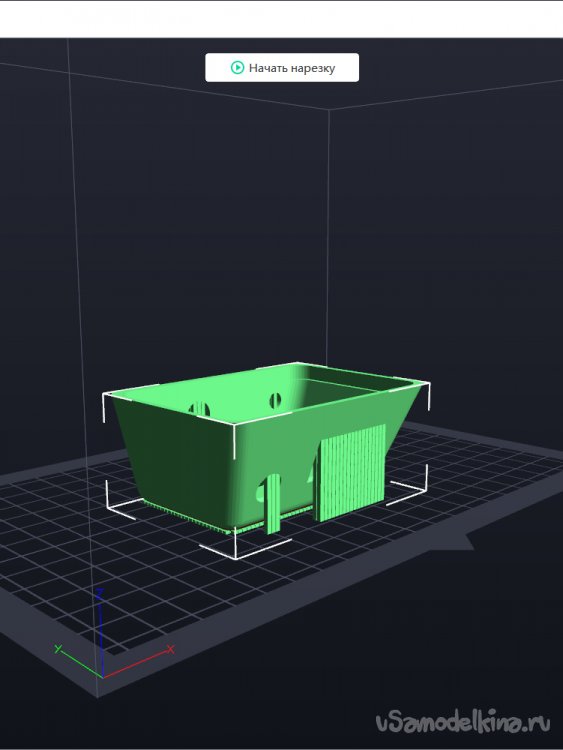

Все детали светильника, кроме корпуса подставки, печатаются без поддержек. Но так как площадь печати значительная, то во избежание отслоения детали от стола принтера рекомендуется печатать с режимом «брим». Корпус подставки печатается с поддержками. На фото модели режим «брим» не показан.

Печатать можно любым пластиком, но желательно в высоком качестве. После печати детали при необходимости обрабатываются надфилем, наждачной бумагой или ножом для обрезки заусенцев.

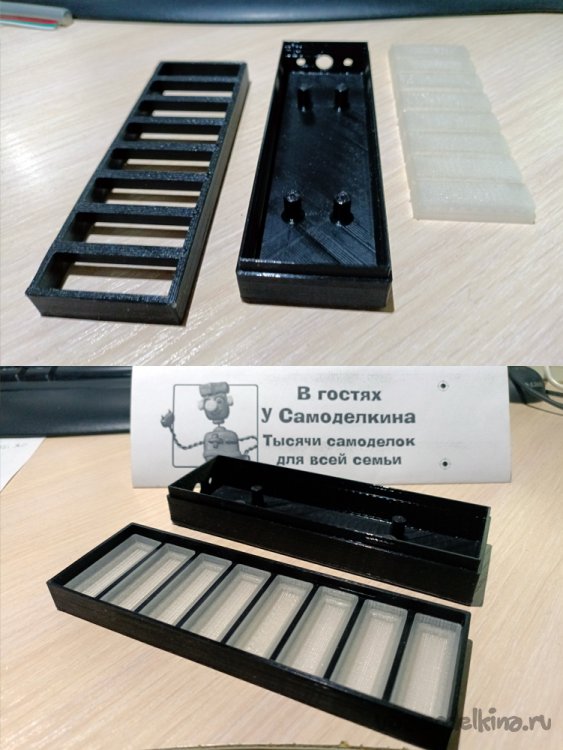

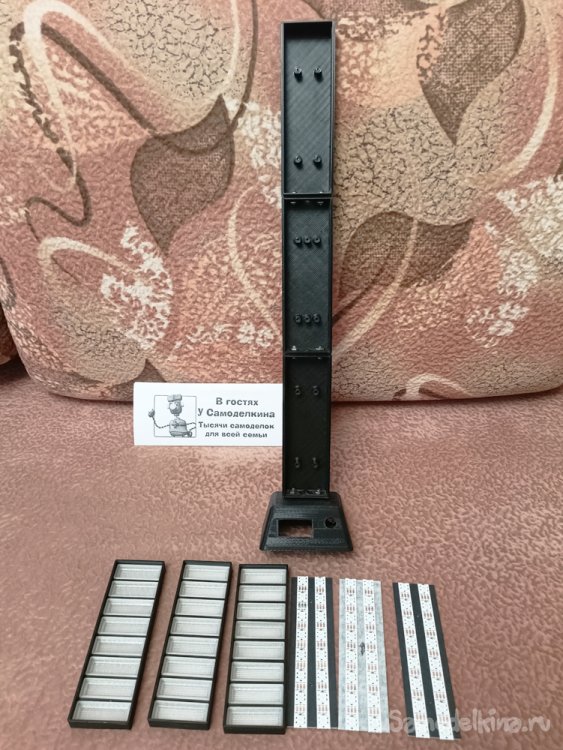

В результате мы получим следующие элементы для сборки светильника:

• дно подставки;
• корпус подставки с отверстиями для крепления элементов;
• 3 комплекта: задняя и передняя крышка с рассеивателями.

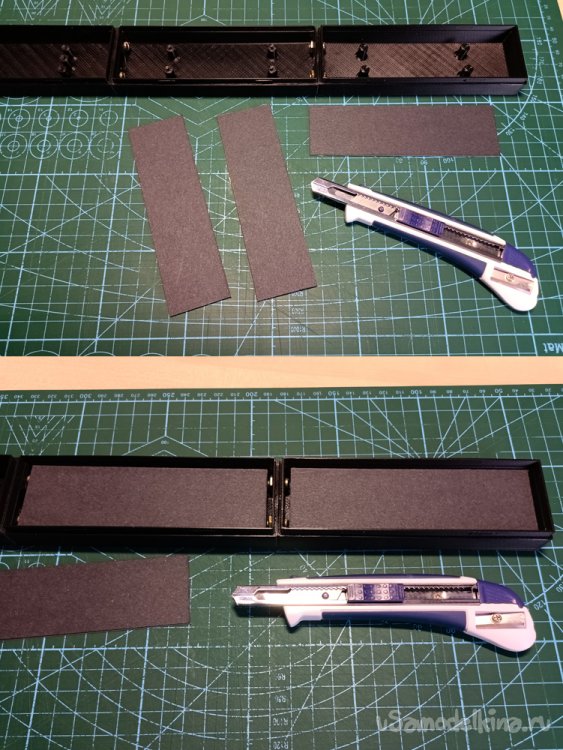

Из плотного картона вырезаются 3 панели для крепления светодиодной ленты.

Шаг второй: сборка светильника

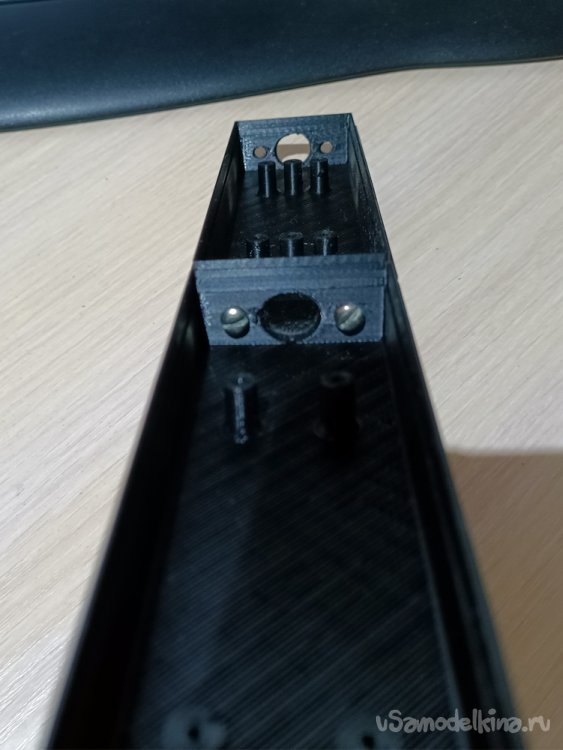

Для сборки светильника необходимо винтами М4 скрутить задние корпусы между собой.
Закрепить элементы на задней стенке подставки. Примерить дисплей и микрофон – при необходимости подогнать отверстия, чтобы элементы плотно садились в них.

Полученную 3х секционную конструкцию прикрутить к корпусу подставки.

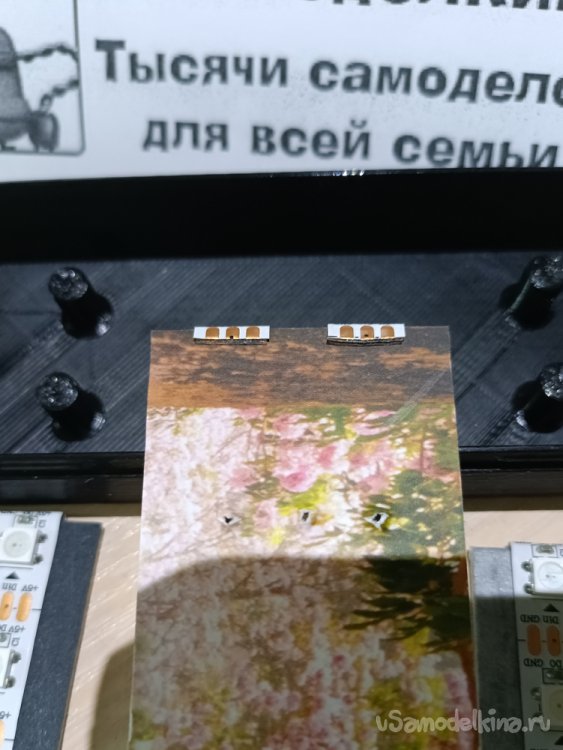

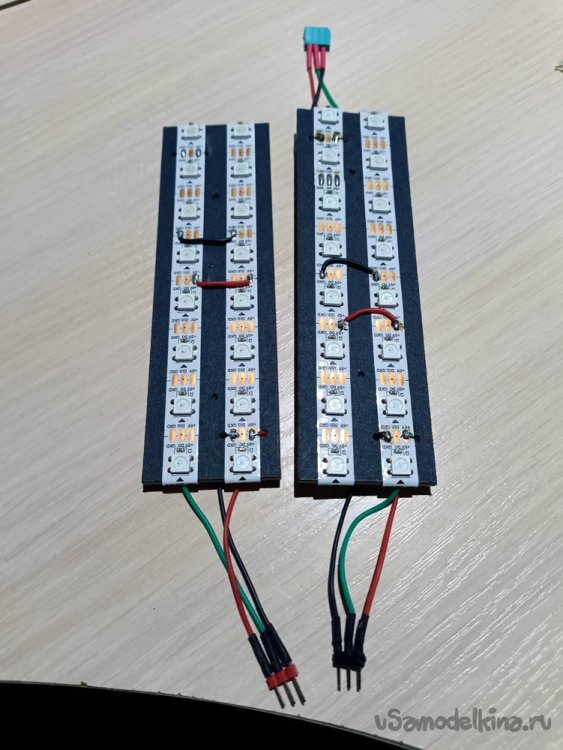

RGB-лента нарезается по 8 светодиодов по линиям разреза и наклеивается по 2 на секцию (2 на каждой картонке). При этом необходимо следить за тем, чтобы стрелка на ленте указывала всегда снизу вверх. Шилом в нужных местах прокалываются отверстия для проводов.

Провода припаиваются согласно схеме подключения: питающие жилы соединяют параллельно ленты RGB. Секции RGB-блоков подключаются друг к другу последовательно.

Для соединения секций можно использовать маленькие 3х-контактные разъемы (при наличии) или нарезать такие разъемы из однорядных разъемов (штекер, гнездо). Штекер бокорезами отрезается по линии между контактами, а приемная часть режется по 4му гнезду. По бокам приемная часть («мама») обрабатывается надфилем.

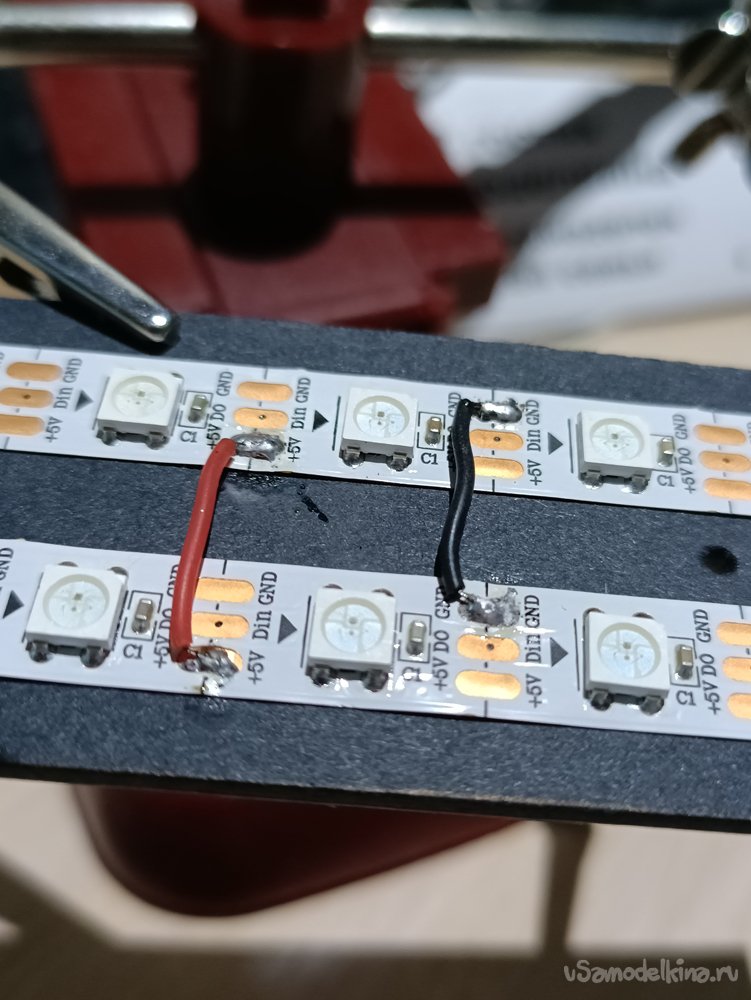

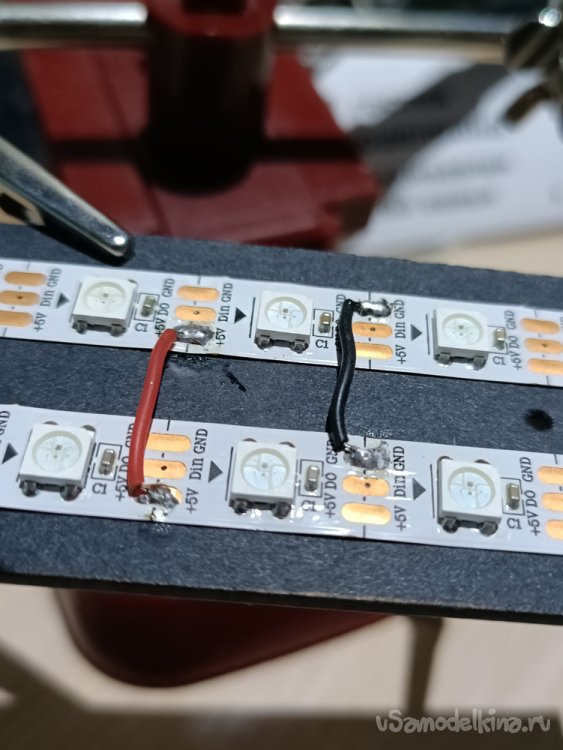

3 вводных провода припаиваются в нижней части секции (стрелка адресной ленты должна смотреть вверх). При этом средние контакты параллельных лент секции внизу замыкаются (т.е. ленты включаются параллельно. И к контактам типа «папа» припаиваются линии «+5V», «DIN», «GND». Места припаивания проводов к разъемам изолируются термоусадочной трубкой или заливаются клеевым пистолетом.

Сверху к контактам разъема типа «мама» припаиваются линии «+5V», «DO», «GND». Линия «DO» берется с любой из лент. Перед пайкой необходимо зачистить соответствующие контакты ленты, т.к. они покрыты лаком. Зачищать можно кончиком канцелярского ножа аккуратно, т.к. контактные площадки очень тонкие.

Далее все 3 секции устанавливаются в свои корпуса в нужной ориентации (стрелками вверх) и соединяются друг с другом разъемами. Необходимо внимательно следить за качеством пайки и полярностью соединения разъемов: «+5V» одной секции должно соединяться с «+5V» другой. Соответственно и «GND». Линия «DO» должна соединяться с «DIO» верхней секции.

Вводной разъем нижней секции должен выходить в корпус подставки.

Шаг третий: тестовая сборка

Для прошивки микроконтроллера использовать прилагаемый в архиве скетч: color_music_v1.zip [16.79 Kb] (скачиваний: 134)

Если Вы уверены в себе и в электронных компонентах – то можете пропустить данный шаг.

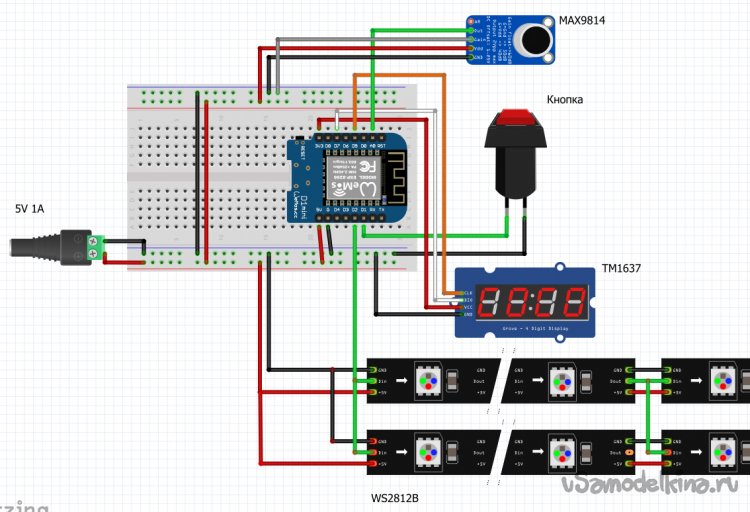

На данном этапе необходимо по приведенной схеме соединить все элементы и проверить их работоспособность.

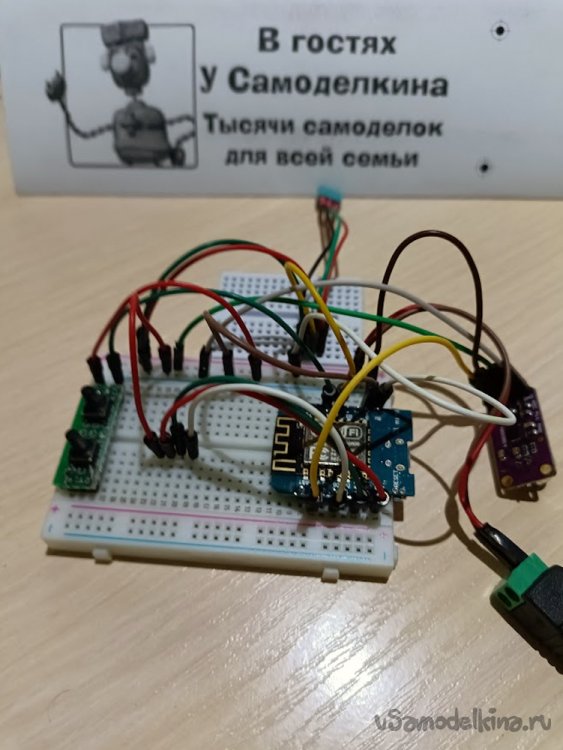

Для тестовой площадки можно использовать макетную плату PCB без пайки и провода типа Dupont.

Внимание! Нельзя для питания схемы при подключенной светодиодной ленте использовать порт микро-USB микроконтроллера!!! Так как схема питания МК не рассчитана на ток, который потребляет лента. Используйте внешний источник в соответствии с представленной схемой.

Я использовал питание от USB только на этапе отладки. При этом лента была ограничена 8-ю диодами (т.е. одна полоска) и в скетче количество диодов также было установлено в 8.

Собираем макет устройства, подключаем к компьютеру с установленной программой Arduino IDE. Подключаем необходимые библиотеки (указаны в начале файла скетча), компилируем, загружаем в МК, предварительно выбрав нужную плату (LOLIN(WEMOS) D1 R2 & mini).

Включаем – убеждаемся, что устройство работает. Если не работает – проверяем корректность подключения элементов в соответствии со схемой, а также качество соединений.

Шаг четвертый: установка и монтаж электронных компонентов

Когда все проверено – можно собирать электронную схему на печатной плате. Не привожу свой монтаж, так как каждый мастер делает свой вариант, как ему удобно. Соединение печатной платы с дисплеем, микрофоном, питанием, кнопкой и адресной лентой производится с помощью тех же разъемов, которыми соединяются ленты. Гнездо типа «мама» крепится на плату, а штекер припаивается проводами к соответствующему элементу.

Печатная плата крепится ко дну подставки клеевым пистолетом.

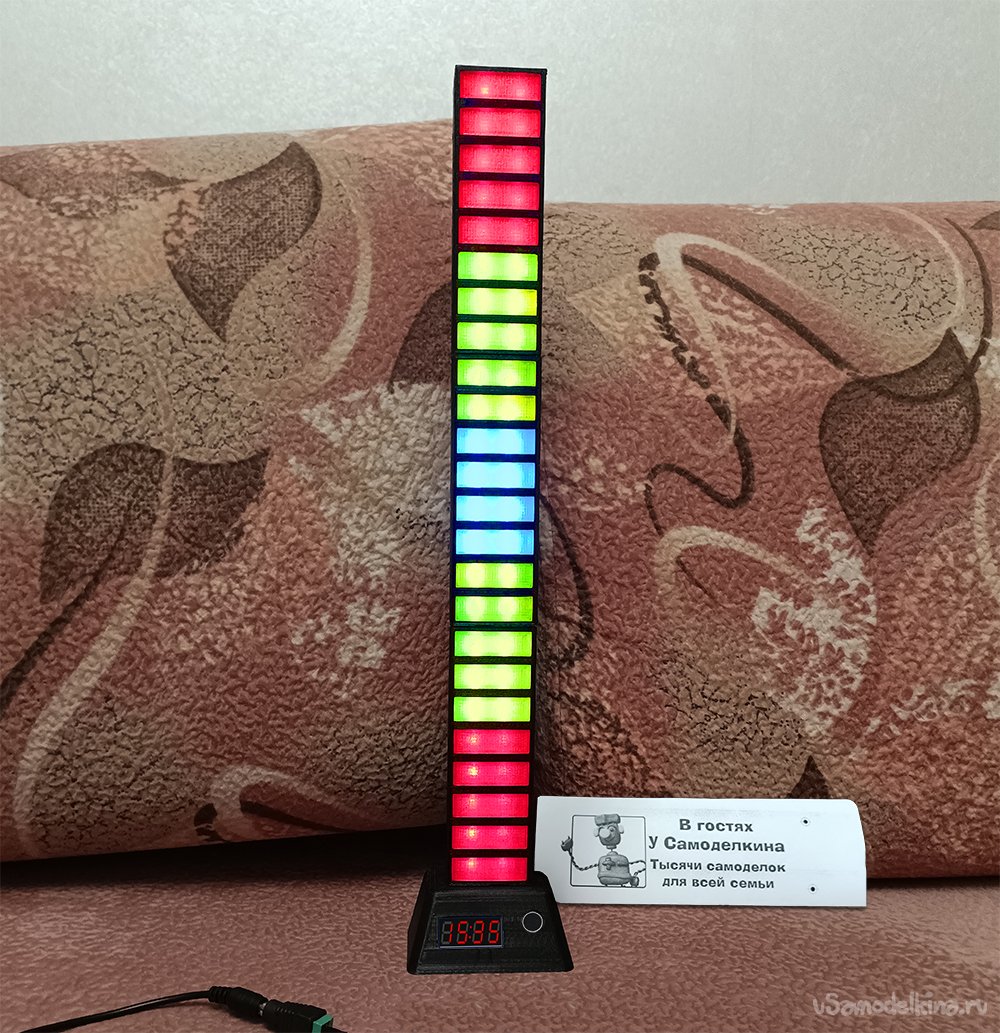

Светильник собран.

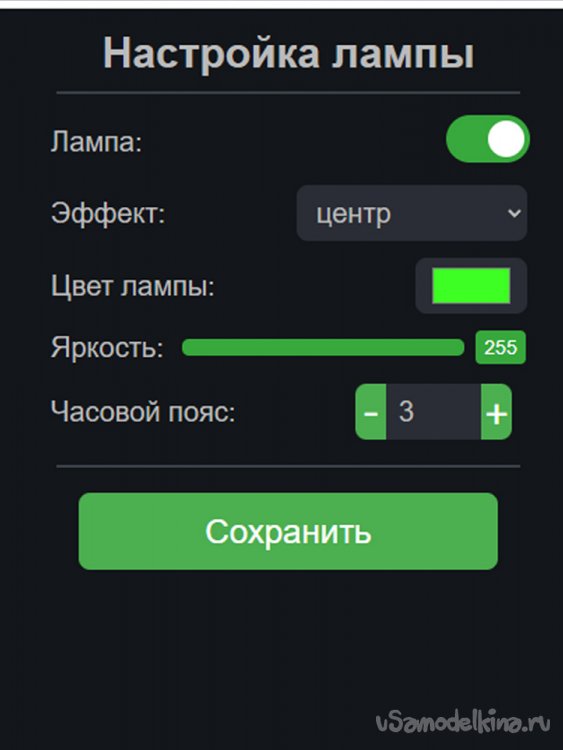

Для доступа к настройкам лампы необходимо подключить ее к локальной сети (при включении зажать кнопку, подключиться к точке доступа лампы и указать нужный SSID и пароль). После подключения к локальной сети на дисплее будет отображен бегущим текстом выданный роутером IP. Этот IP нужно ввести в строке браузера. Если все сделано корректно – откроется окно настроек. Для сохранения настроек в памяти МК нужно нажать кнопку «Сохранить».

Демо работы светильника:

Камера не передает сочности цветов – в реальности цвета насыщенные.

Заключение

Скетч для загрузки в микроконтроллер приведен для примера. Это первая версия, которая будет дорабатываться. Гнездо аудиоразъема добавлено на перспективу – в данной версии не используется. Но если нужен вход по аудиопроводу, то нужно вместо микрофона подключить через резисторы провода к аудиоразъему («земля», «правый канал», «левый канал»).

За основу реализации брались проекты с сайта и с сайта . Правки, доработки и комментарии вносились выборочно. Поэтому код не оптимизирован и местами выглядит коряво.

Вы можете найти другие реализации скетчей в сети, внести в них требуемые настройки и правки, а при наличии навыка можете написать свою программу и выводить нужные показатели на цифровой дисплей: например, счетчик подписок, данные погоды, атмосферное давление и т.д.

При данной реализации светильника выявлены следующие особенности:

• так как опрос аналогового пина данного микроконтроллера происходит с высокой частотой, то в таком режиме отключается WiFi. Т.е., если работает цветомузыка, то устройство исчезает из локальной сети и управлять через WEB-интерфейс не получится. Чтобы вернуть работоспособность WiFi нужно одиночным нажатием кнопки выключить свечение лампы (отключить работу алгоритма визуализации).
• подключение микрофона как указано на схеме у меня работает отлично. Но в Вашем варианте может потребоваться настройка модуля путем использования выводов «Gain» (Усиление) и «AR» (Автоматический уровень). Описание вариантов использования этих контактов можно найти в сети: они либо «висят», либо подключаются к GND или VDD.
• я не использовал рекомендуемую обвязку для ленты и микрофона, но если у Вас будут проблемы, помехи или ложные срабатывания, то попробуйте добавить соответствующие электронные компоненты в цепи микрофона/ленты. Информация есть по ссылкам, приведенным выше.
• первоначально планировалось использовать 3 ряда ленты для более яркого свечения. Но по факту оказалось достаточно 2. Вы можете использовать даже 1 ряд.

Направления развития и улучшений для версии 2:

• использование ESP32 S2 mini вместо D1 для решения проблемы с WiFi;
• обновление прошивки по OTA;
• добавление цветовых эффектов (например, работа только с одним частотным диапазоном);
• добавление настроек в WEB-интерфейс;
• подключение к «Умному дому» по протоколу MQTT – для возможности управления работой светильника;
• синхронная работа нескольких светильников (с разными частотными диапазонами);
• необходимо обеспечить лучшее рассеивание света, чтобы размыть «точки» светодиодов. Есть несколько направлений: удалить от рассеивателя вглубь корпуса светодиоды (вместе с панелью); на рассеивателях изнутри сделать рифленую текстуру и т.д.

Для себя позиционирую этот светильник, как устройство для экспериментов – добавлять функциональность по мере появления идей.

С наступающим Новым годом!
Успехов в реализации и новых идей!
