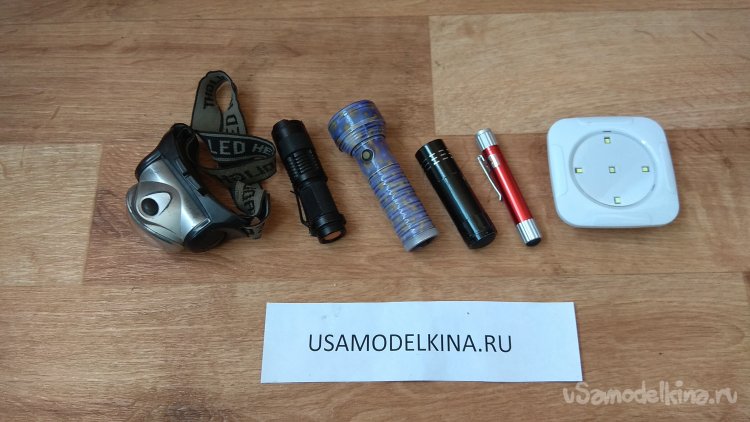

Фонариков много не бывает и за многие годы у меня их скопилось достаточно много разных.

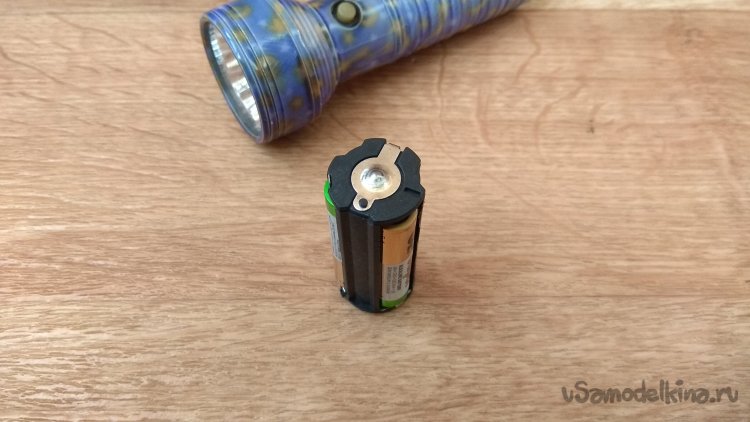

Современные фонарики все чаще делают на разноформатных Li-ion аккумуляторах, а старые фонарики в основном работали на трех батарейках формата ААА.

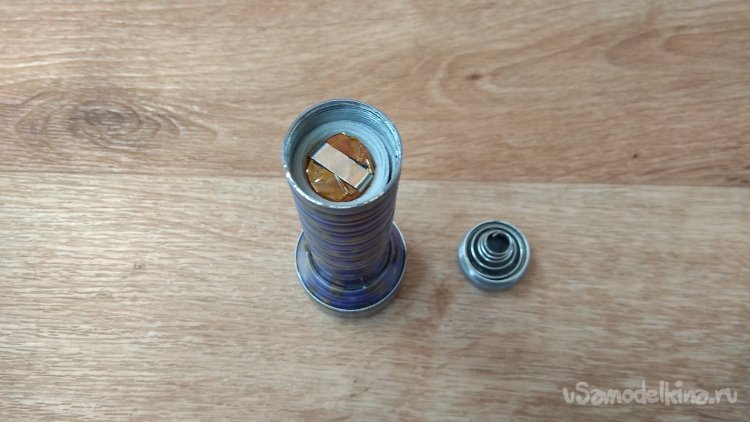

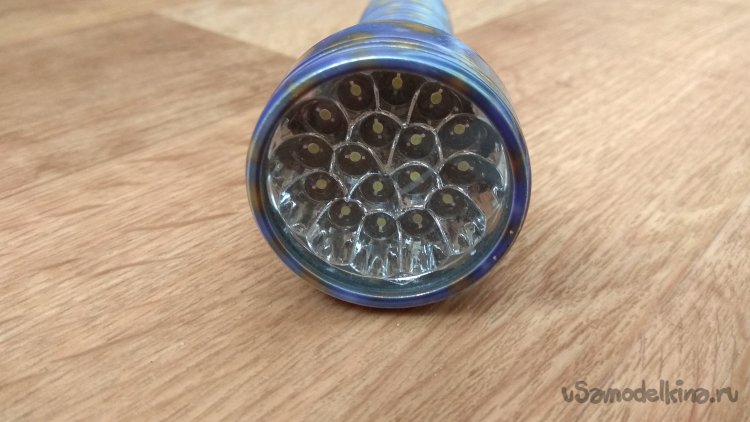

Об одном таком фонарике и пойдет речь.

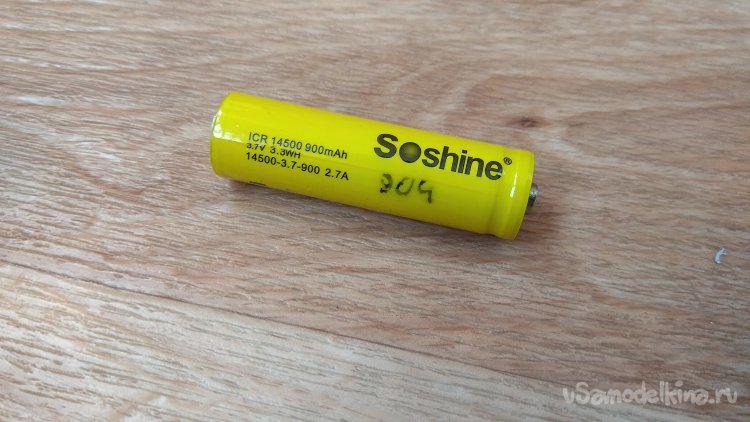

Живет фонарик в шкафу с закатками, используется редко, но, тем не менее, и в нем приходится периодически менять батарейки. Обычно я просто меняю батарейки, дома их всегда было в запасе, но в последнее время пальчиковые алкалиновые батарейки, к которым я привык, сильно подорожали и запас истощился. Но есть в запасе один бесхозный Li-ion аккумулятор формата 14500.
По размеру он как пальчиковая батарейка АА, а по рабочему напряжению прекрасно подходит вместо блока из трех батареек ААА.

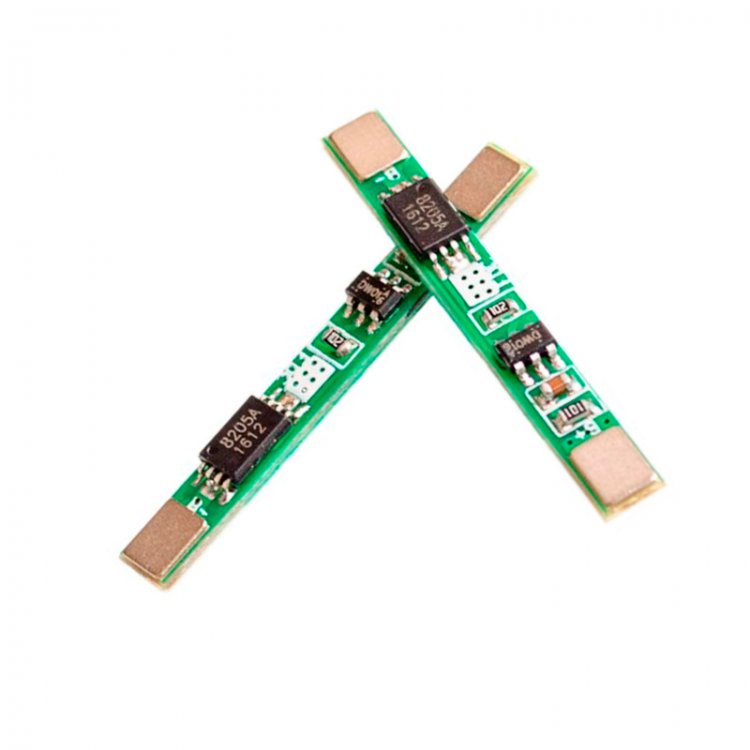

Единственное, чего ему не хватает - защиты от переразряда и короткого замыкания. Это решается очень просто установкой платы защиты от подсевшего (неисправного) Li-ion аккумулятора с защитой.

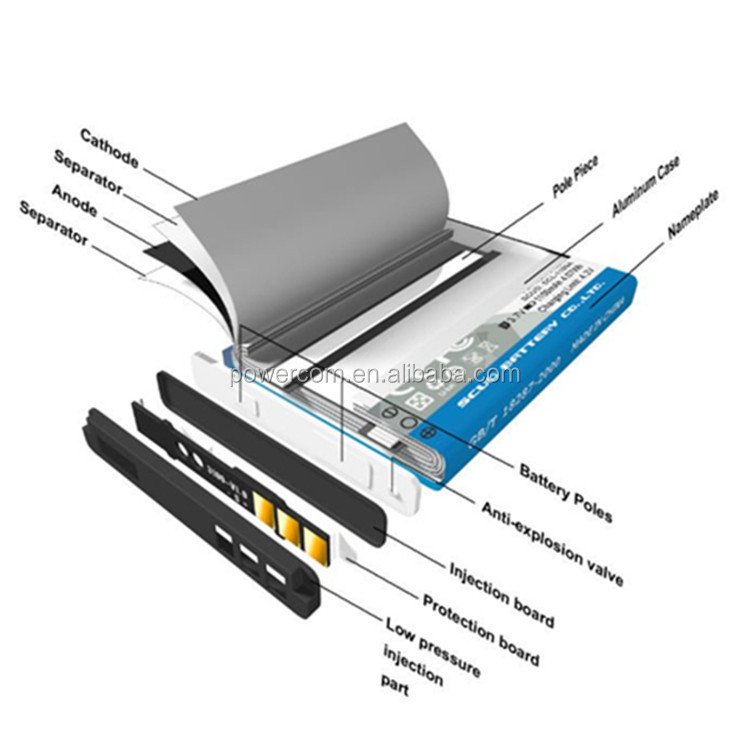

Эти платы защиты установлены практически на всех аккумуляторах для мобильных телефонов, откуда их можно аккуратно снять и использовать для самоделок.

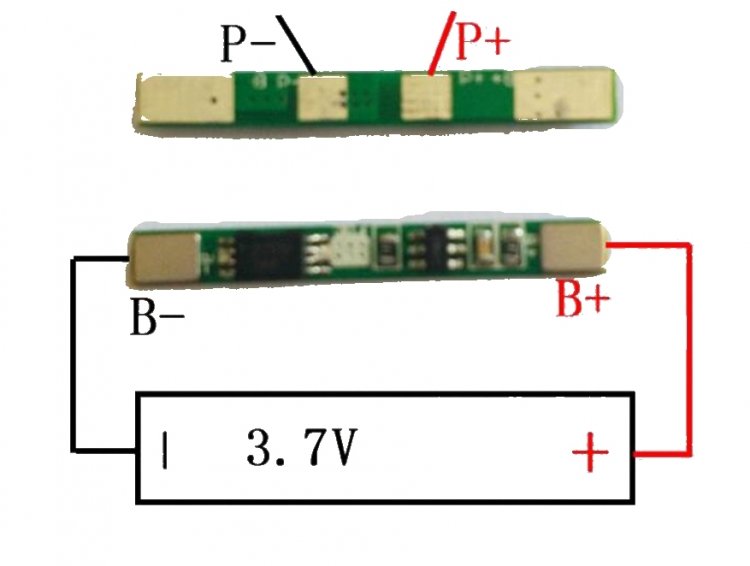

Плата коммутирует минус аккумулятора, но для работы ей необходим и плюс аккумулятора. Если присмотрется внимательно к плате, то можно увидить, что P+ и B+ соединены вместе. Поэтому плюс аккумулятора можно оставить рабочим плюсом.

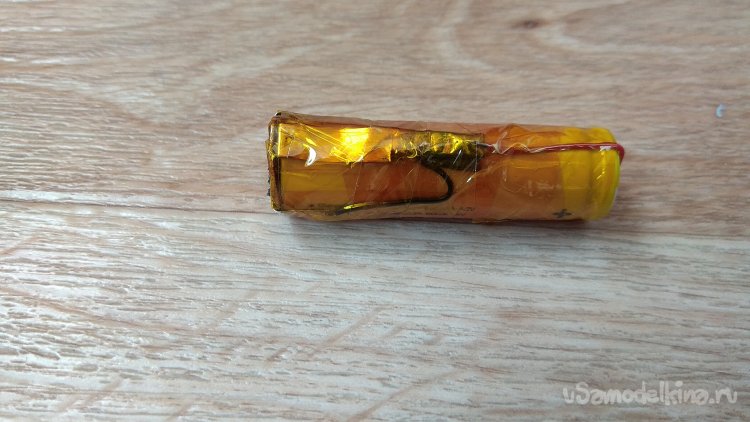

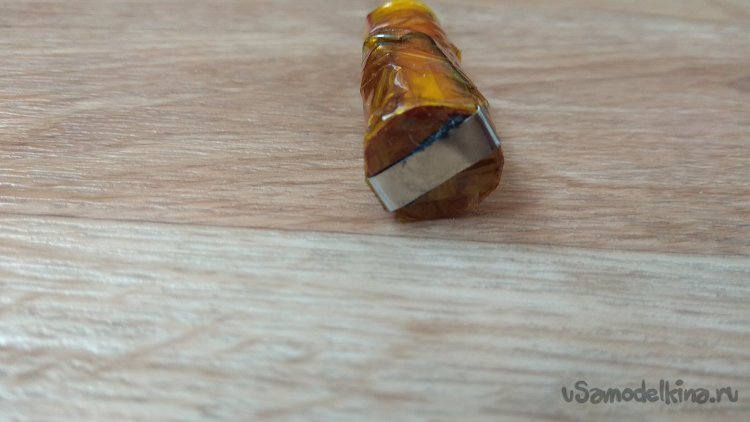

Между минусом аккумулятора и рабочим минусом установлен изолятор из текстолита. В качестве рабочего минуса использована никелевая шинка, приклеил ее на вспененный двусторонний скотч и припаял к P- платы защиты. Затем всю батарейку обмотал каптоновым скотчем.

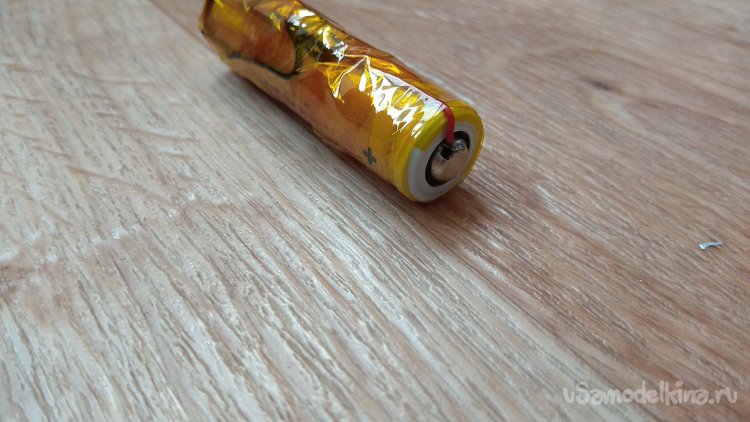

Получился вот такой аккумулятор с защитой.

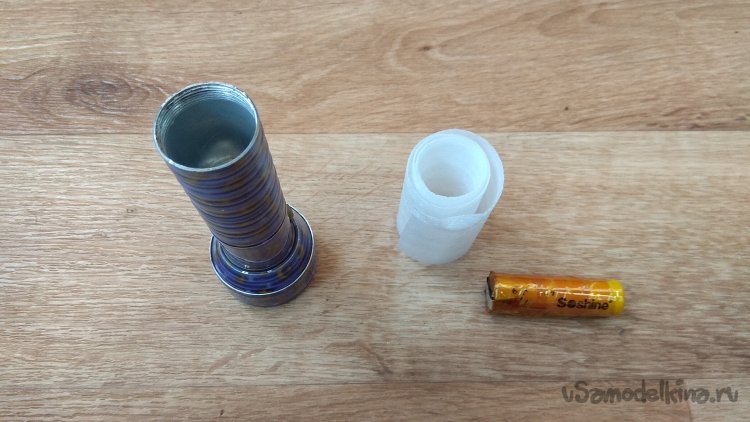

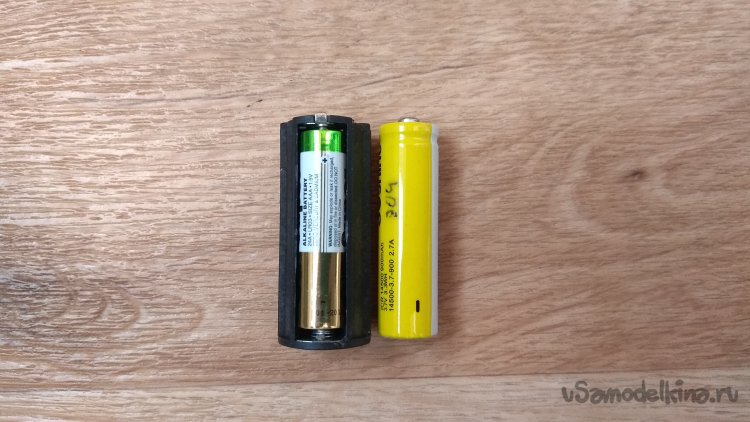

По размеру аккумулятор значительно меньше блока батареек.
Полоска вспененного полиэтилена решает данный вопрос.

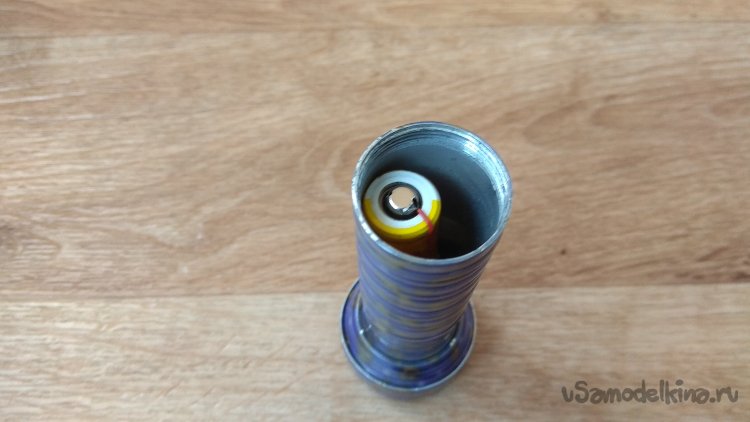

Теперь аккумулятор стоит по центру.

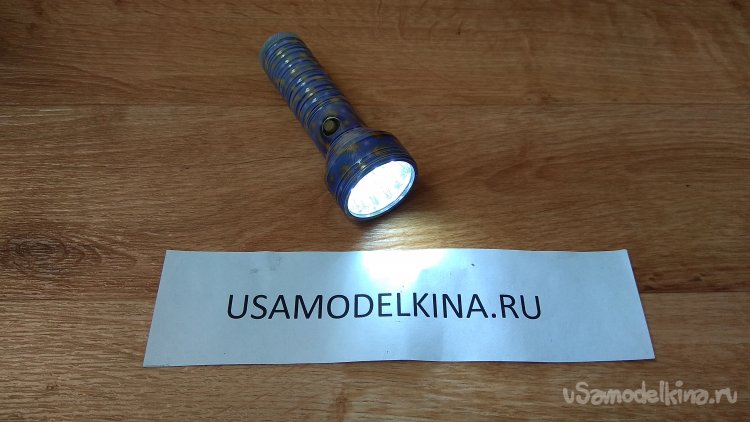

Проверяем работу фонарика.
По сути, при аккуратном пользовании фонариком можно обойтись и без платы защиты, при снижении напряжения на аккумуляторе меньше 3 Вольт фонарик начнет светить заметно тускло. Но с платой как-то спокойнее, а найти ее не составляет существенных проблем, практически в руках у каждого самоделкина побывал не один дохлый Li-ion аккумулятор.
