Эксплуатирую данный водонагреватель с 2008г. Когда покупал погнался за дизайном, смотрится он весьма эффектно, плюс бак из нержавейки.

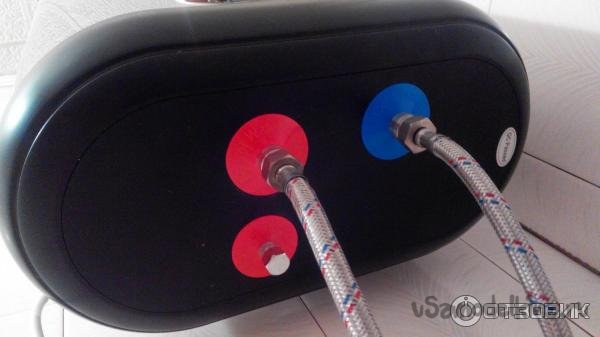

На деле же оказалось что это большой геморрой. За все эти годы поменял больше десятка тэнов. Промыть его, и вычистить из него всякую шнягу весьма затруднительно. И в добавок ко всем этим прелестям, нижнюю крышку невозможно снять не отсоединив вход и выход воды.

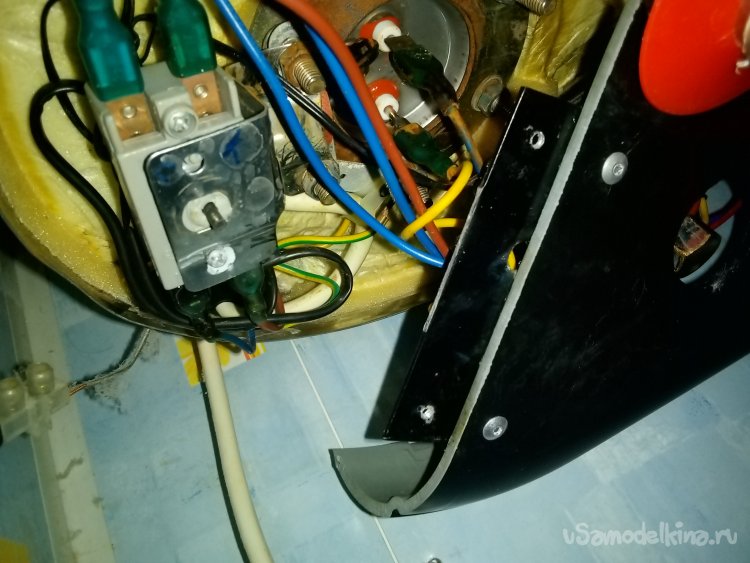

Под этой крышкой находится термо предохранитель, который у меня срабатывал пару раз, там же тэны и силовой блок управления тэнами.

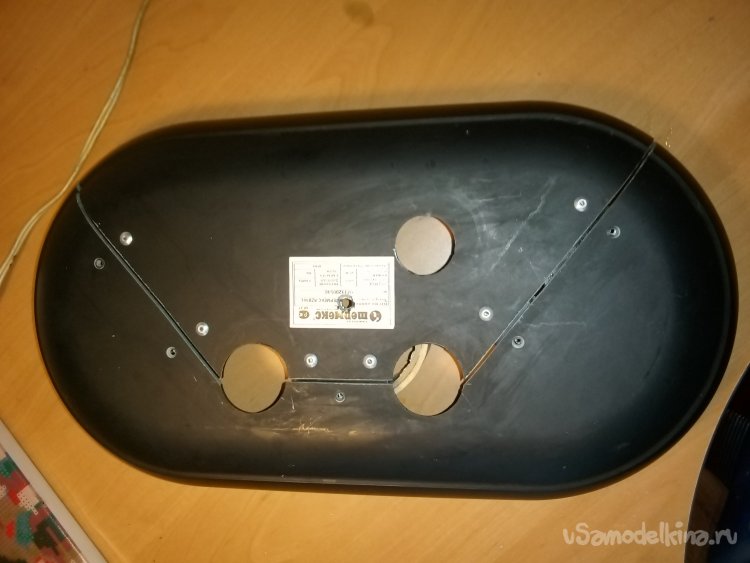

После двух лет эксплуатации я переделал, а точнее распилил нижнюю крышку.
Теперь добраться до тэнов и предохранителя стало проще, но тэны продолжали выходить из строя с завидным постоянством. После трёх лет эксплуатации я понял что мне хватит и одного тэна. Два тэна менять получалось накладно, плюс аноды. От неисправного тэна оторвал крышку, завинтил отверстия болтами с прокладками, шайбами и гайками, и заглушил отверстия под второй тэн этой крышкой.

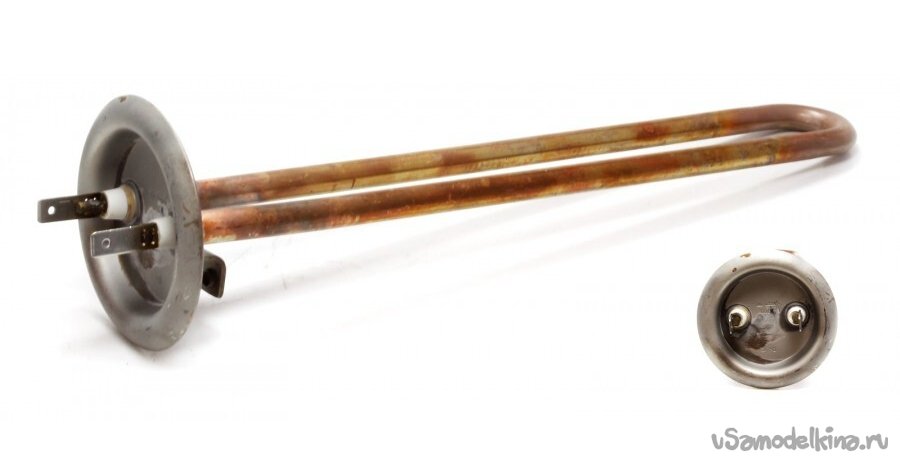

Вообще тэны для этого Термекса попадались мне трёх видов: медные, латунные и из нержавейки. Брал что было в наличии, и по дешевле. Хотя ценник у них не сильно различается, из нержавейки самый дорогой. И вот в очередной раз зайдя в магазин, за очередным тэном, там оказались в наличии только из нержавейки, бегать по магазинам и искать что-то дешевле желания не было, купил его. И вот именно тэны из нержавейки, оказались самые живучие. Если медные и латунные приходилось менять примерно через год, то эти дюжат больше двух лет.

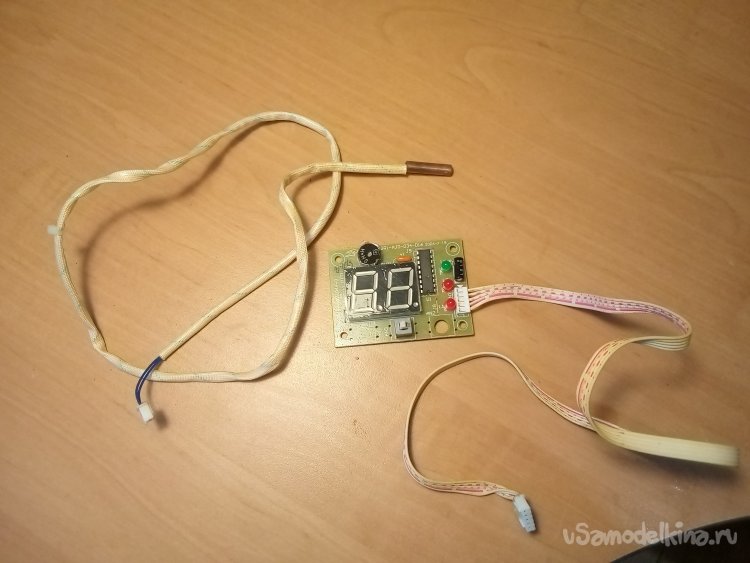

Вроде бы жизнь наладилась, но не тут-то было!!! Вышла из строя панель управления, стала показывать непонятные символы, а нагрева не было вообще.

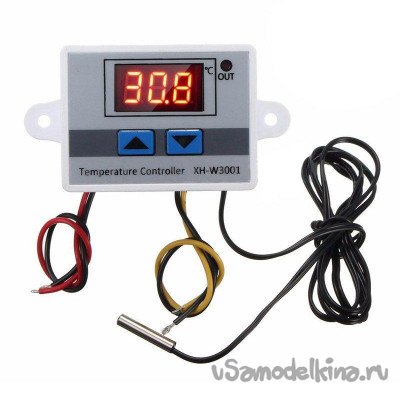

В магазинах города я её не нашел, а заказывать через интернет за 1500р, и ждать доставку две недели, без горячей воды, желания не было. Решил покупать новый водонагреватель. Надо было так и сделать, сколько можно спасать этот геморрой. Но вспомнил я, что у меня лежит терморегулятор XN-W3001.

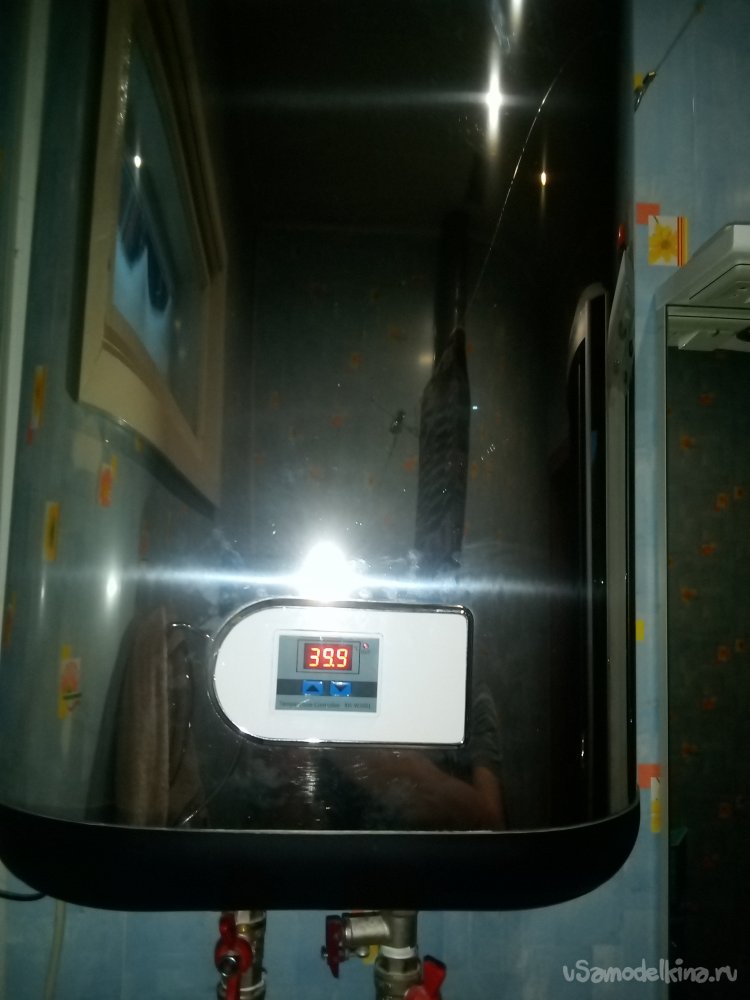

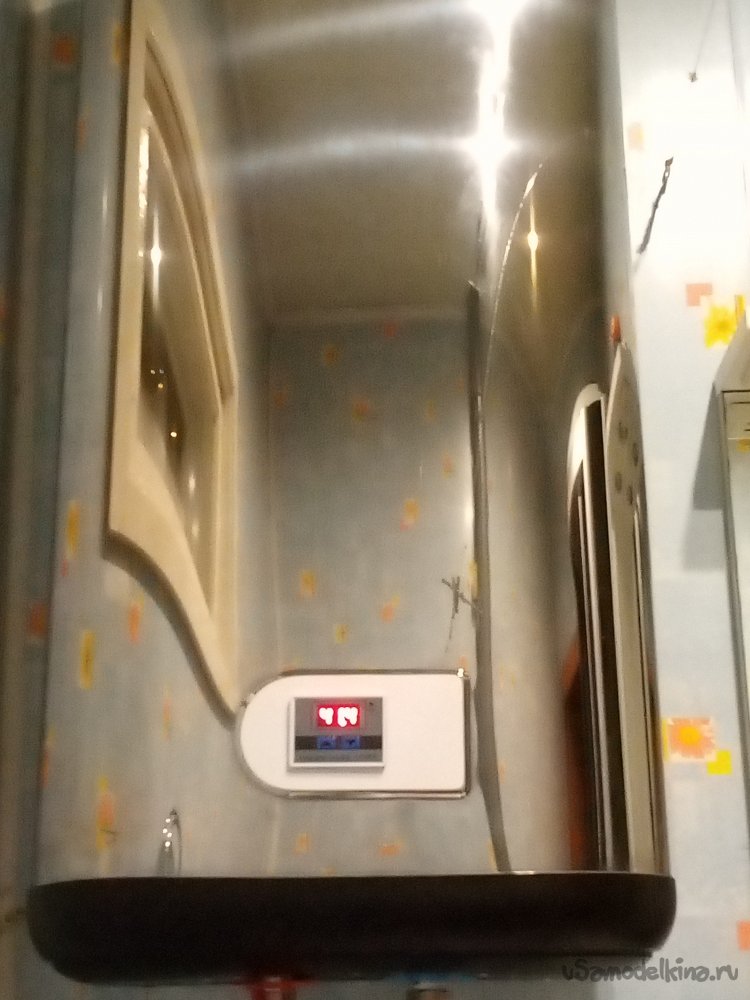

Брал его для другой задумки, за 200р., решил приколхозить его в водонагреватель. Ручонки зачесались, в очередной раз спас от помойки Термекс. Вот так получилось в итоге.
Для такой переделки Термекса, нужно немного переделать XN-W3001, и силовой блок водонагревателя.

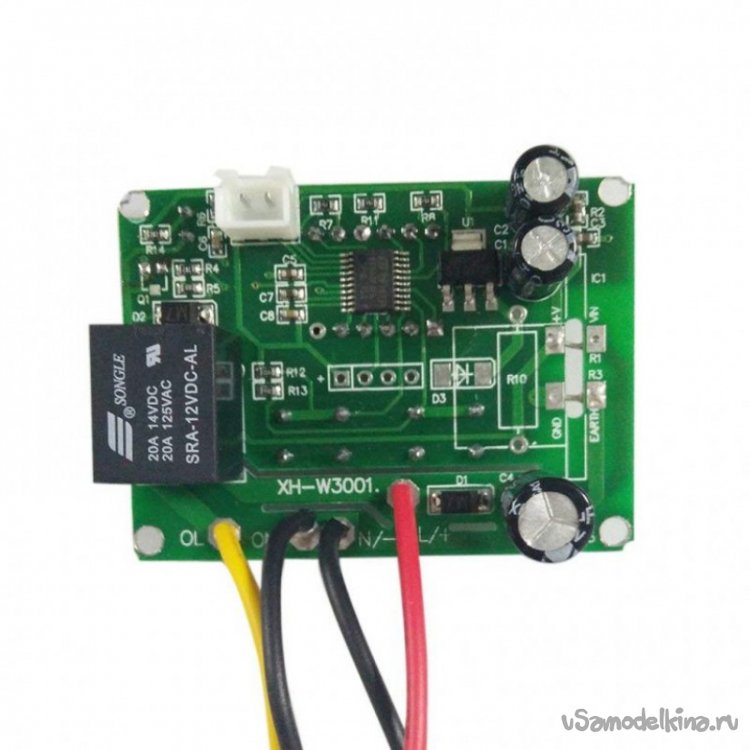

В XN-W3001 стоит весьма слабенькое реле, подключать тэн напрямую к терморегулятору я не захотел. Решил управлять тэном через штатный силовой блок Термекса. Для этого необходимо отрезать 220в от контактов реле. Пришлось выпаять реле, перерезать дорожку возле контакта, с двух сторон платы (дорожки с двух сторон платы соединяются между собой металлизированными перемычками сквозь плату). Впаять реле на место, и перепаять один черный провод непосредственно на контакт реле. Теперь терморегулятор не подаёт 220в при включении, а замыкает выводы управления.

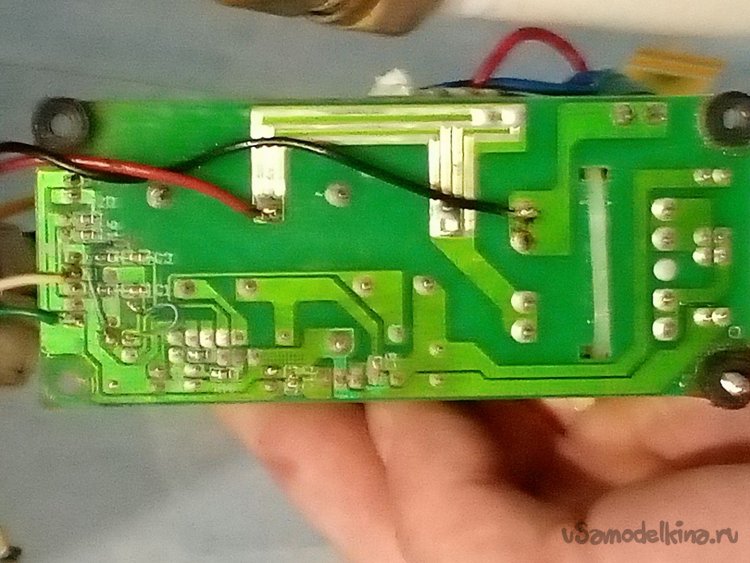

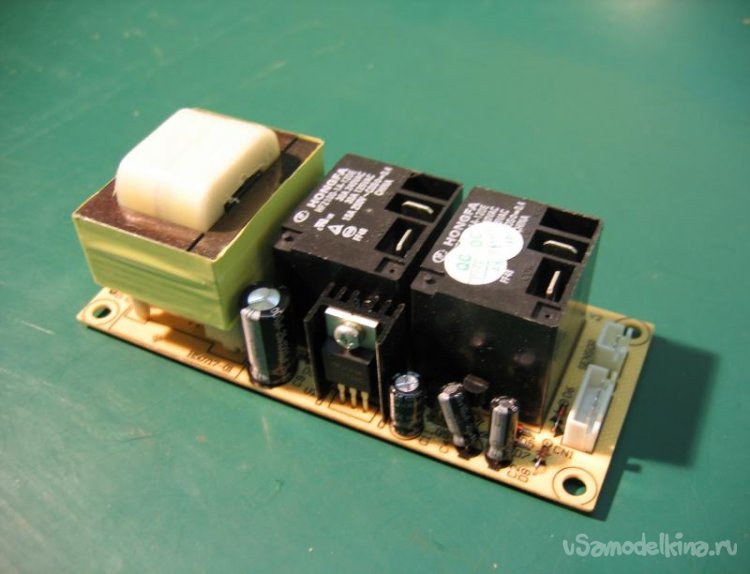

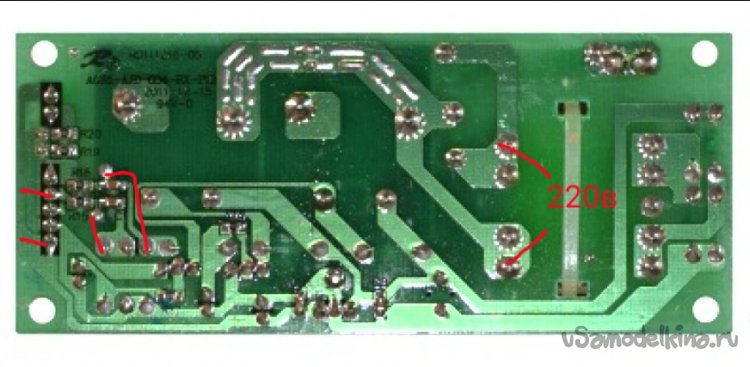

На силовом блоке водонагревателя нужно перемкнуть cmd конденсаторы, на входных цепях управления. Припаять провода на входы этих цепей, (два тэна, два реле, два входа), в моем случае я использую один тэн, следовательно одно реле и один вход. В случае использования двух тэнов, придется установить дополнительный переключатель (один или два тэна на нагрев), на эти входы. Токи там мизерные, поэтому подойдёт любой малогабаритный. Также припаять провода для подачи 220в на XN-W3001.
После этого силовой блок можно установить на место, и демонтировать плату управления.

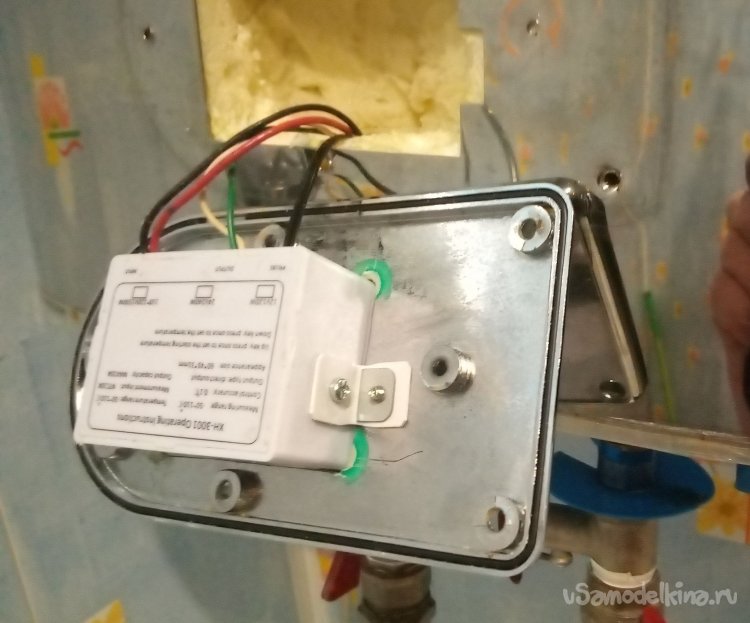

Осталось вырезать окно в декоративной панели под XN-W3001, закрепить его там, подать 220в с блока управления, и подключить цепи управления силового блока. Датчик температуры устанавливается на штатное место водонагревателя (в тэне для этого есть глухая трубка).
Также вырезал декоративную накладку из тонкого пластика, и приклеил на двухсторонний скотч.
У данного терморегулятора, температура включения и выключения настраивается отдельно, что считаю большим плюсом. У себя экспериментальным путем выяснил что, оптимальный гистерезис 5 градусов.
