Здравствуйте, уважаемые аудиофилы и самоделкини.
Сегодня я решил поделиться с вами безпроводнным сабвуфер по блютуз.
Технические характеристики устройства следующие:
-Мощность 60Вт(30Вт) для 4Ом(8Ом) сабвуфера.
-Напряжение заряда елементов питания 12В.
-Уровень шума по питанию -24дБ.
-Уровень шуму от фона -49дБ.
-Обьем акустического короба 19л+-.
-Чуствительность динамика 84дБ.
-Неравномерность АЧХ 14дБ.
-Масса девайса 7.2кг.
Инструменты и материалы:
-Паяльник с флюсом и припоем;
-Кусачки;
-Провода;
-Дрель со сверлом;
-Краска;
-Шурупы;
-Отвертка;
-Усилитель звуковой частоты на TPA3118 60Вт;
-Блютуз модуль XY-BT-Mini можно и другой аналог;
-Плата защиты BMS 3S 20A ;
-Розьем DC 5.5/2.1мм;
-Розьем XM;
-Преобразователь XL6009
можно и другой аналог;
-3шт акумулятора 18650;
-Кнопка;
Схема:
Практическая часть сборки:

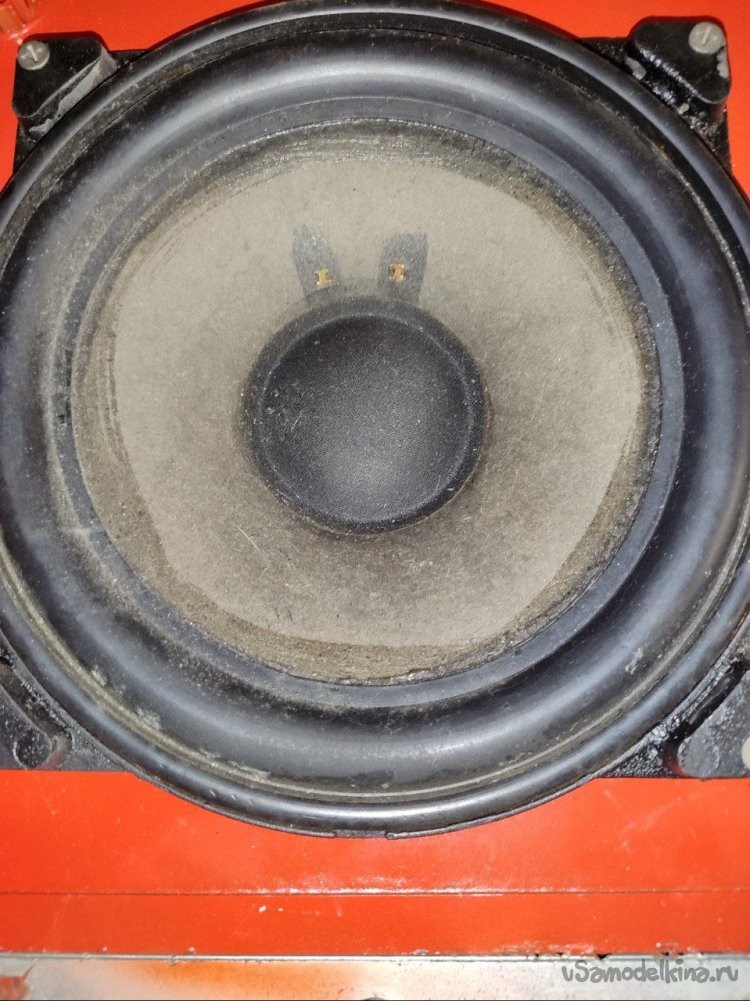

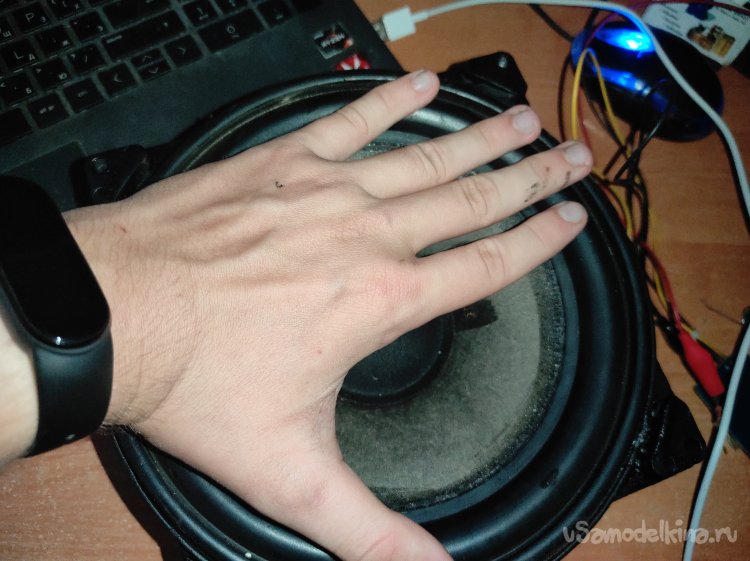

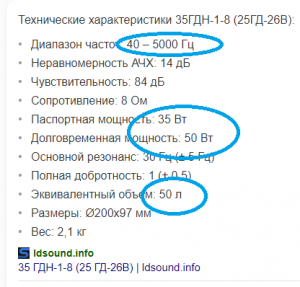

За основу был взят динамик 35ГДН-1-8, но желательно версия на 4Ом.

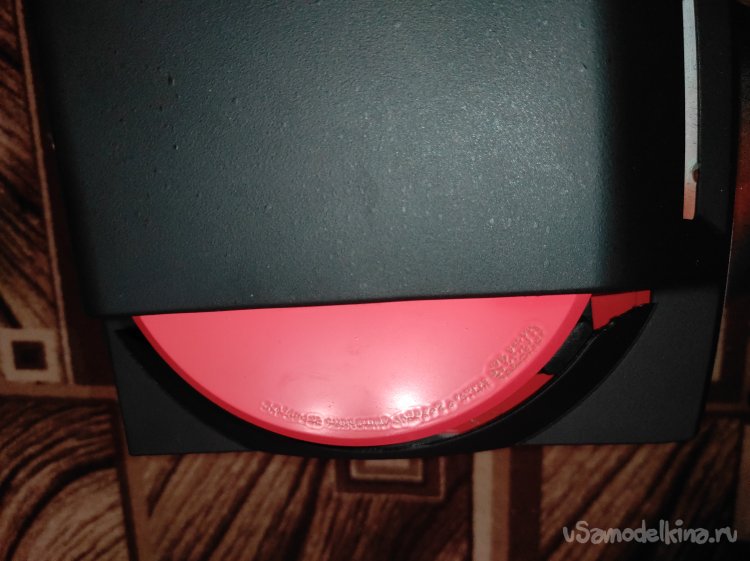

Короб был от музыкальной станции Samsung.Увеличил отверстые под этот динамик с помощью дрели со сверлом.

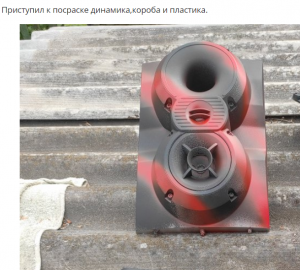

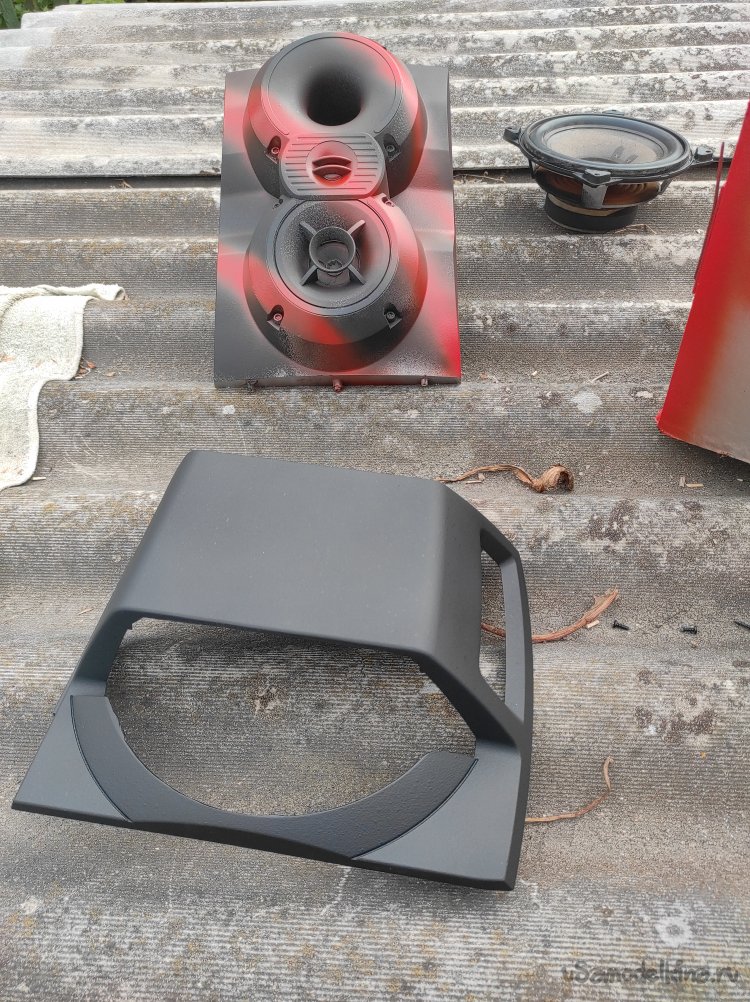

Приступил к посраске динамика,короба и пластика.

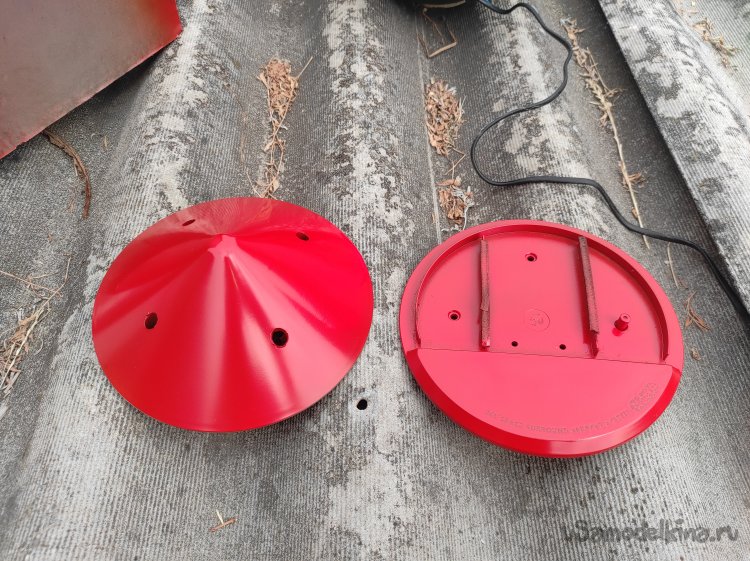

И начал покраску отражателей звуковой волны, так званая система 360 градусов.

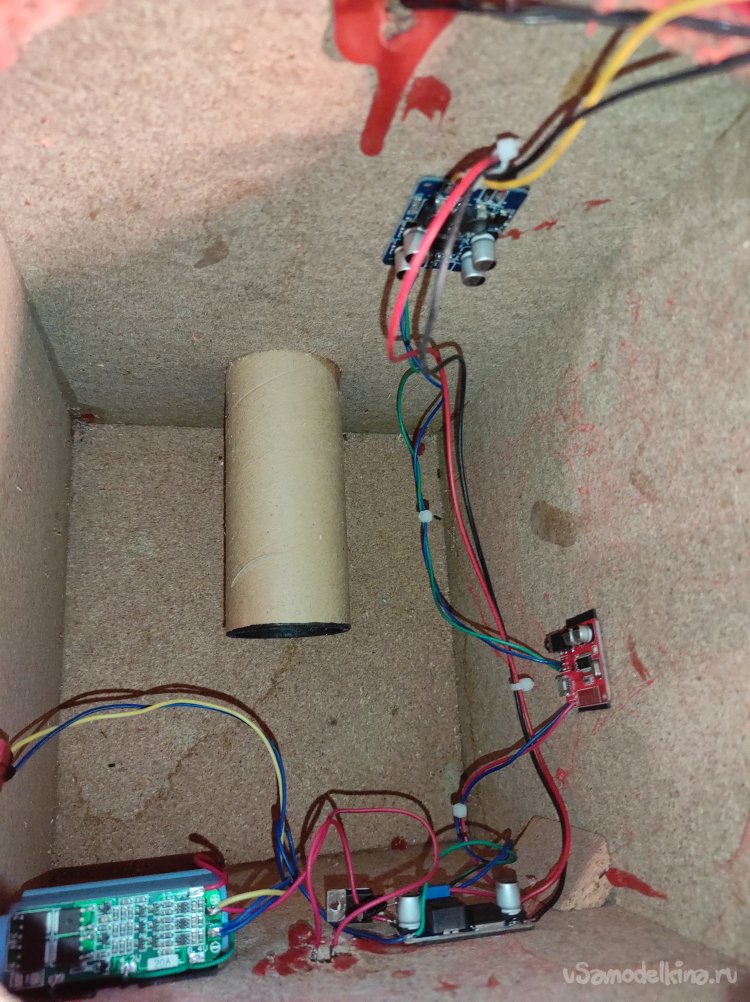

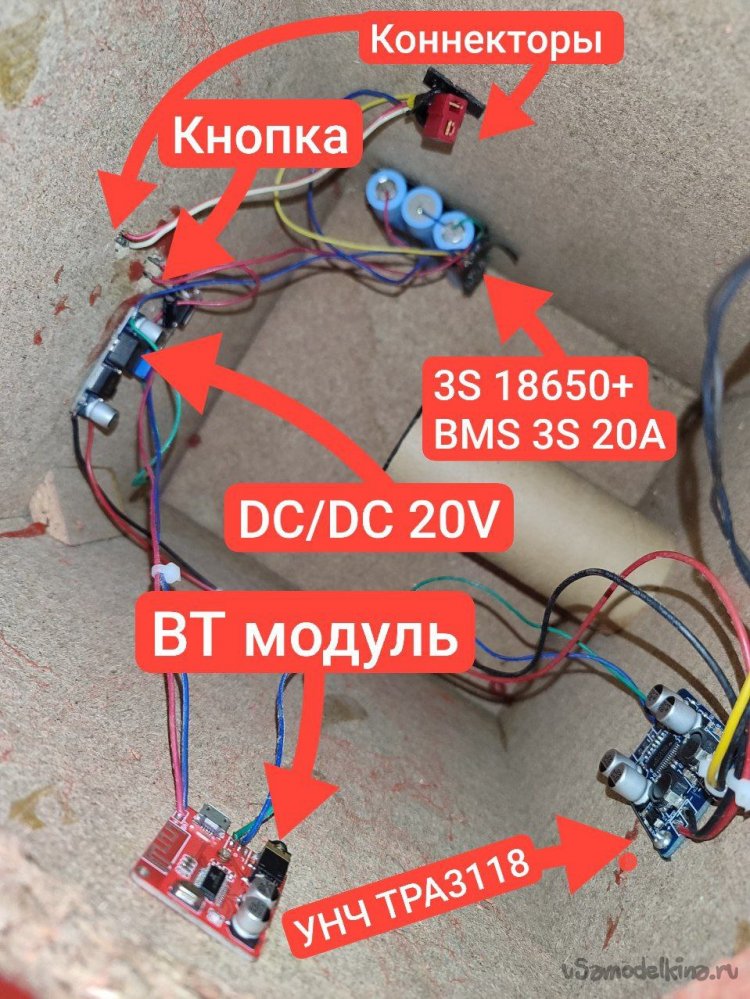

После этапа покраски приступаю к этапу сборки и пайки.
Собрали.Приступаем к очень важному етапу настройки!!
На модуле преобразователя нужно выставить напряжение 20-21Вольт при динамике 8Ом,как в моем случае.А вот для спротивление динамика в 4Ом предел диапазона напряжений 17-19Вольт.Или поставте хоть какое-то пасивное охлаждение на микросхему тогда уже можно подовать до 22.5-23Вольт.Иза этой ошибки у меня случился тепловой пробой микросхемы.Розряжать батарею элементов питания до 9.6В, а заряжать до 12.6В.Примерное время роботы в нормальном режиме пользование это 1.5 часа.
Всем спасибо за внимание!
