Увлекся я немного электроникой, пока зима, куда-то идти в мастерскую, топить ее, желания совсем нет. Так что я себе решил организовать место на подоконнике прямо в деревенском доме. Дышать парами свинца и припоя я совсем не хочу, а тем более травить этим других, так что решил организовать мини-вытяжку. Выхлоп вредных газов организовал прямо в окно, хоть окно уже и совсем старое, хотелось все организовать малой кровью, в смысле вывести выход трубой небольшого диаметра. Как итог, все было организовано на трубе пнд 32 мм и вентиляторе от компьютерного блока питания.

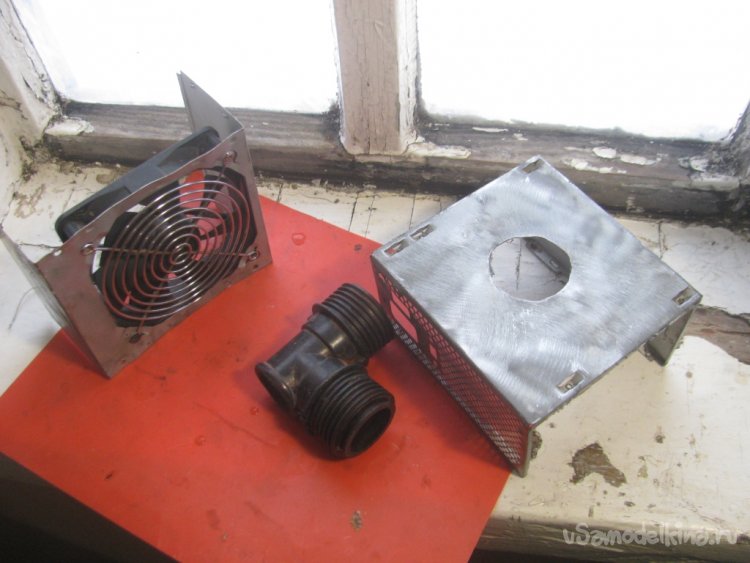

Материалы и инструменты:
Материалы:
- корпус блока питания и вентилятор;
- провода, включатель, блок питания на 7-9В;
- фитинг 90 градусов (у меня был тройник);
- немного бумаги и скотча.
Инструменты:
- дрель;
- паяльник;
- акриловая эмаль (для радиаторов);
- бормашина.
Процесс изготовления вытяжки:
Шаг первый. Подготовка окна

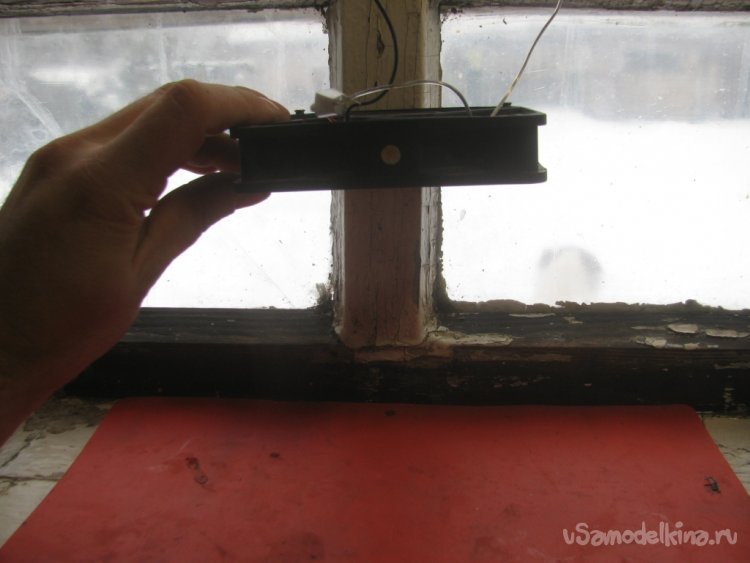

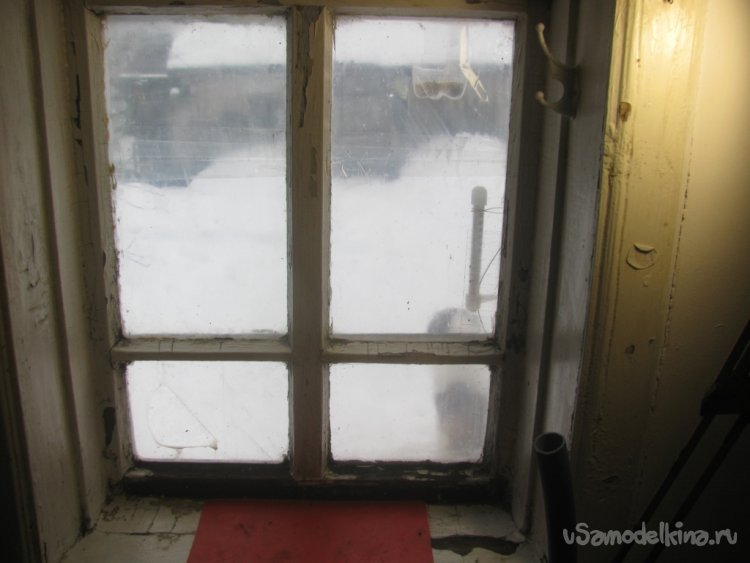

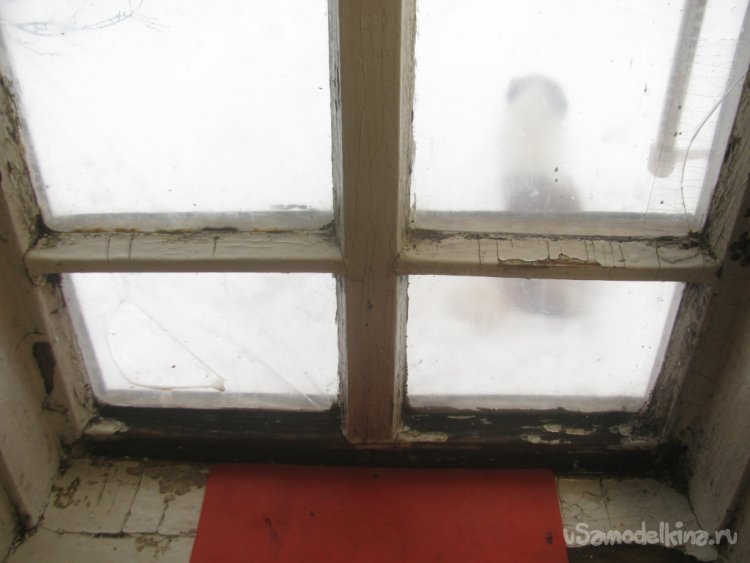

Первым делом я отмыл это старое недо-окно, после отмывки его хотя бы стало видно. После работ у меня была цель его покрасить. Также я прикинул, в каком месте должен располагаться вентилятор и куда вывести трубу.
Шаг второй. Изготовление вытяжки

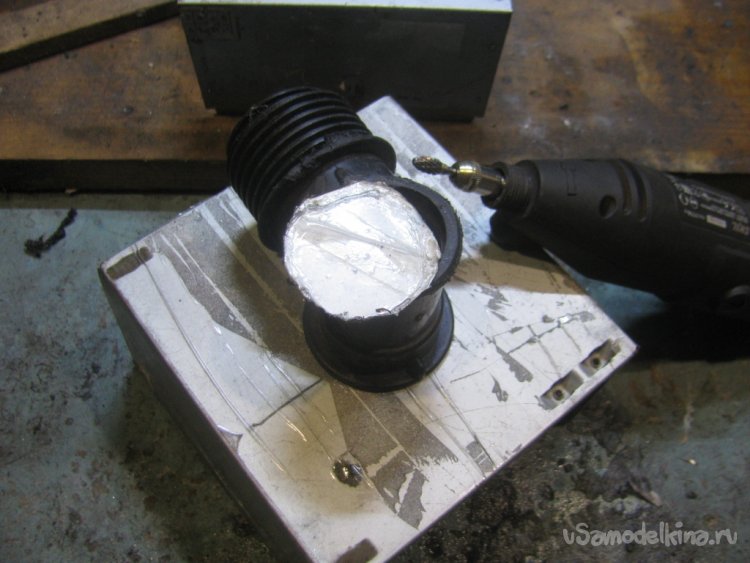

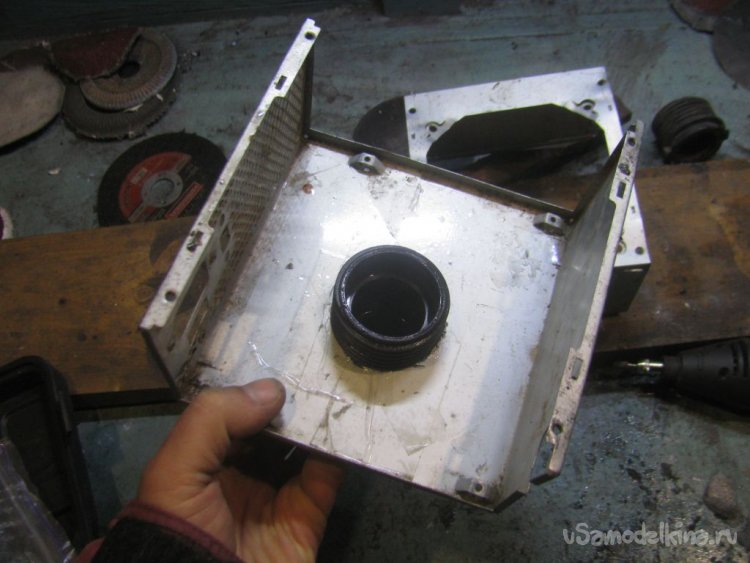

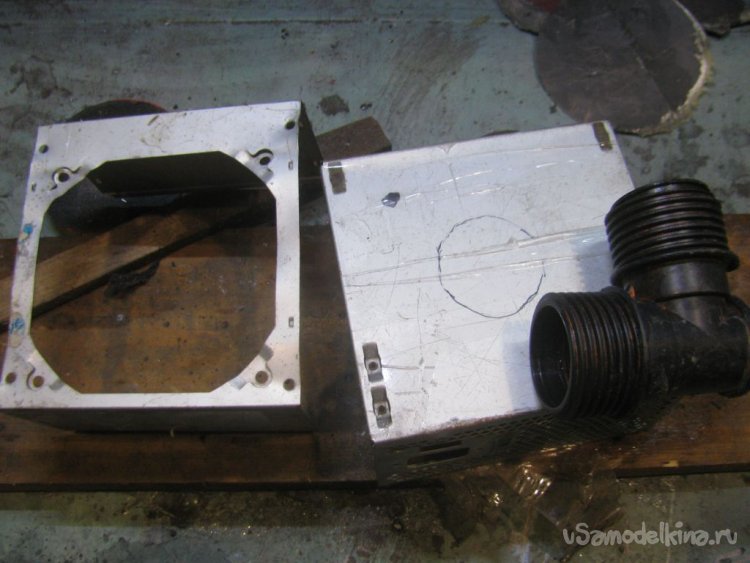

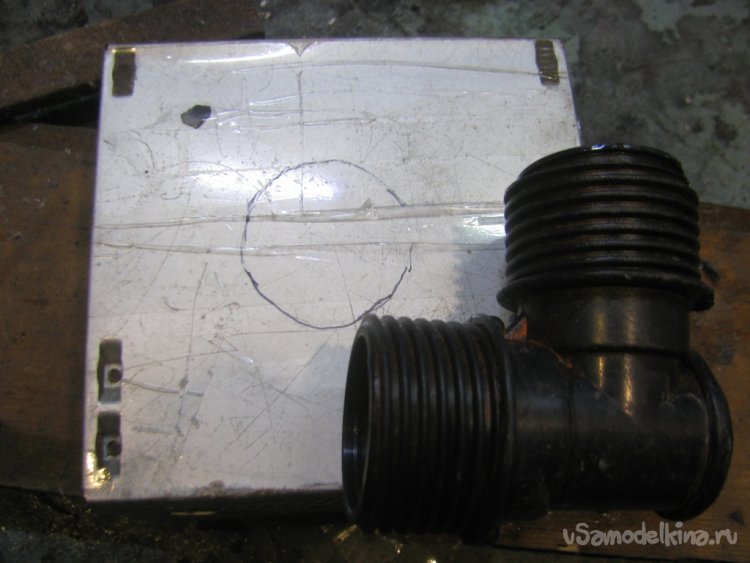

Корпусом вытяжки выступает корпус от компьютерного блока питания. Нам просто нужно врезать в него фитинг в 90 градусов. Нужное отверстие я высверливал, мне также помогала бормашина. В итоге фитинг плотно закрутился в отверстие и дополнительно его крепить не потребовалось.
Шаг третий. Монтаж вытяжки

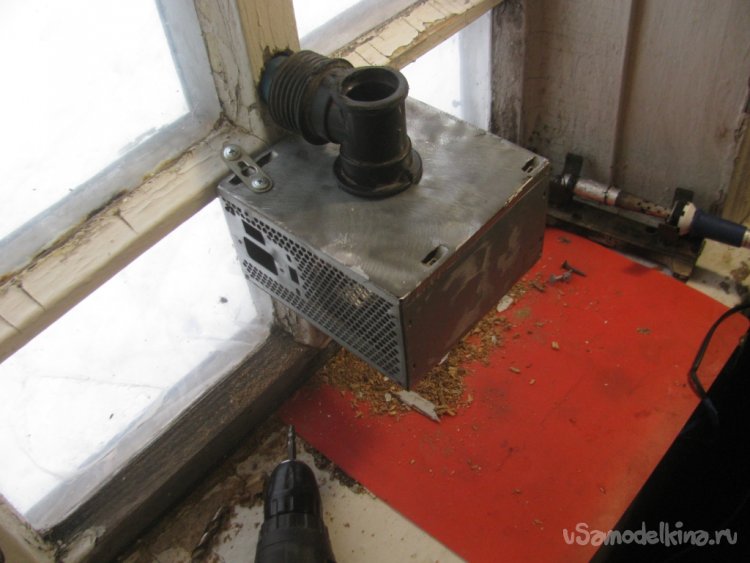

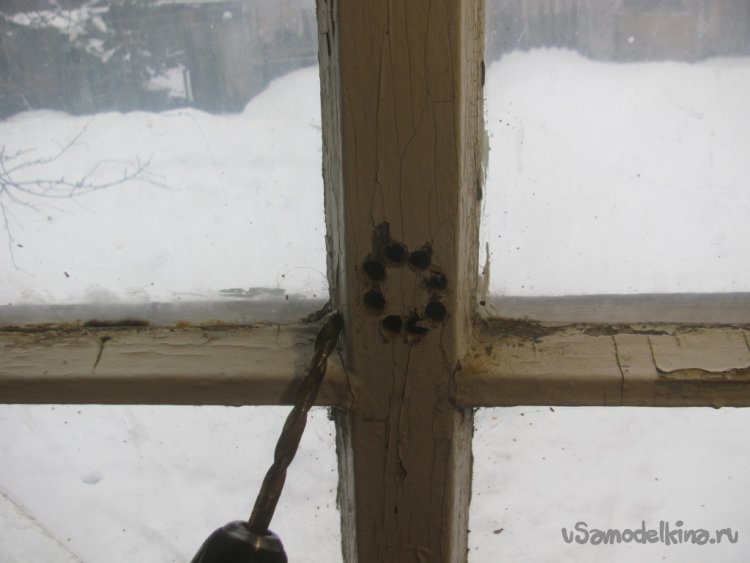

Далее нужно высверлить отверстие в раме окна под нашу трубу 32 мм, ну это оказалось не слишком тяжелой задачей, поскольку рама уже уставшая, да и древесина сосна.

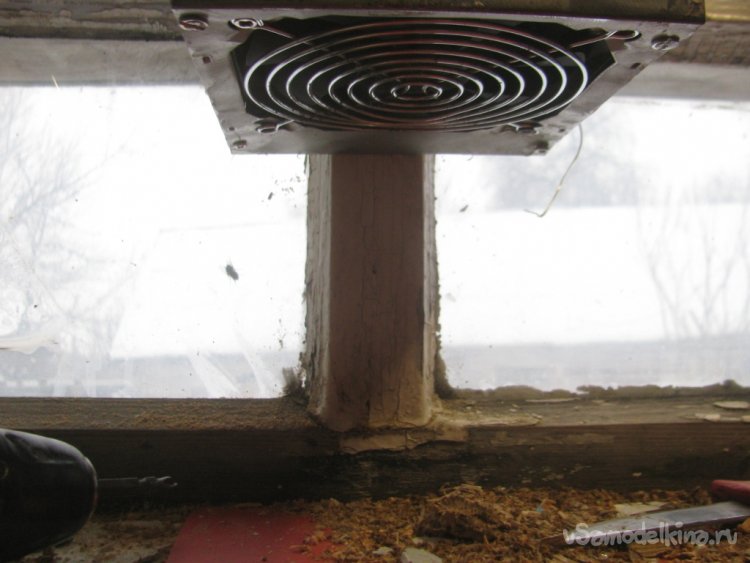

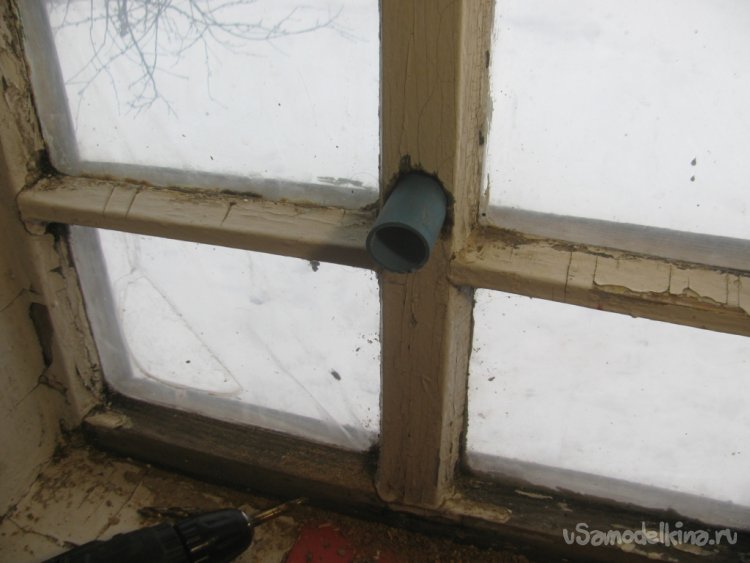

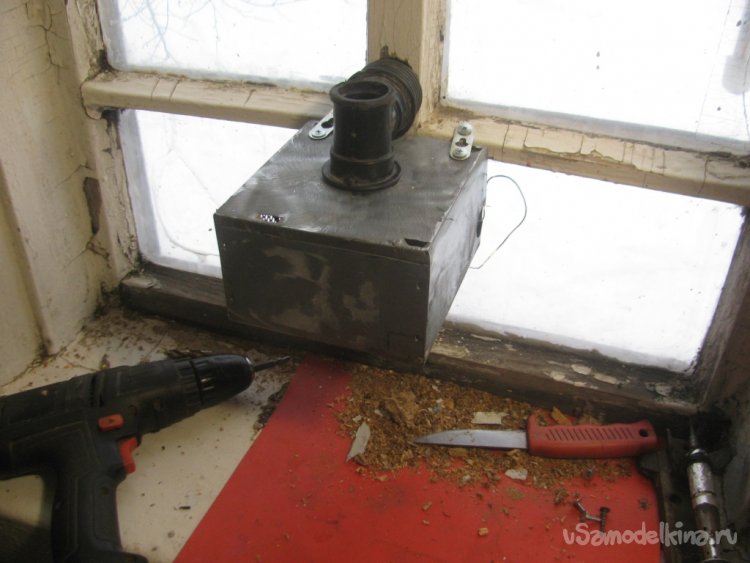

В итоге я вывел трубу на улицу и надежно прикрутил вытяжку на место.
Шаг четвертый. Покраска и кожух

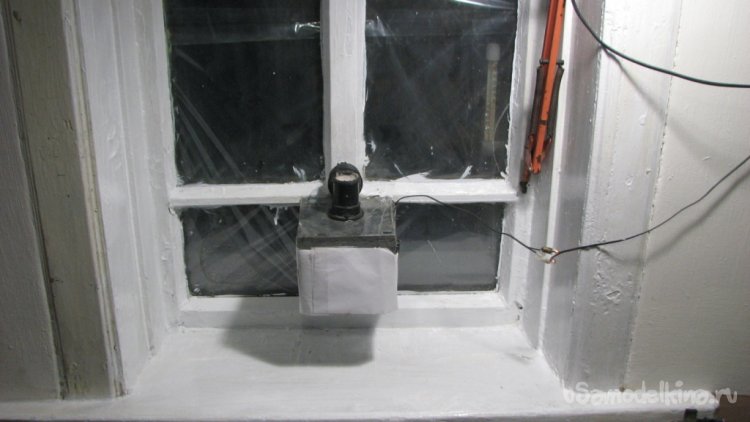

Под шумок я покрасил окно, для этого использовалась не вонючая акриловая эмаль, которая высохла уже за пару часов.

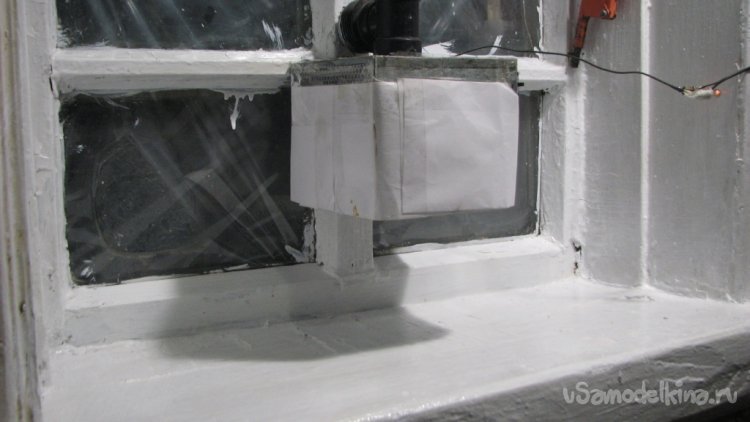

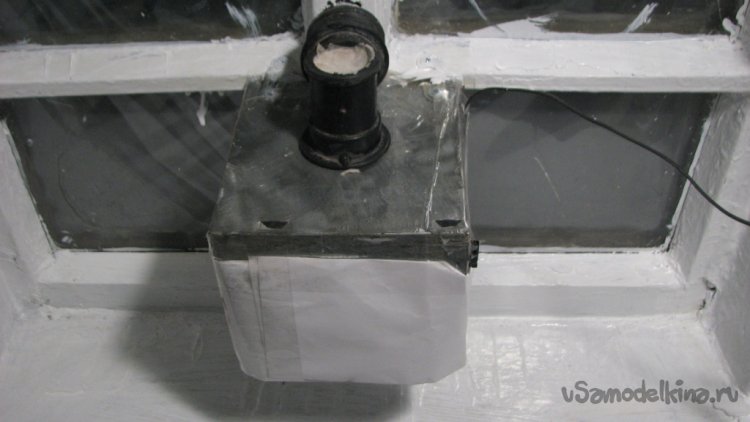

Лишние дырки в корпусе заклеил скотчем, а также сделал кожух, который будет улавливать дым, тут использовалась обычная бумага.

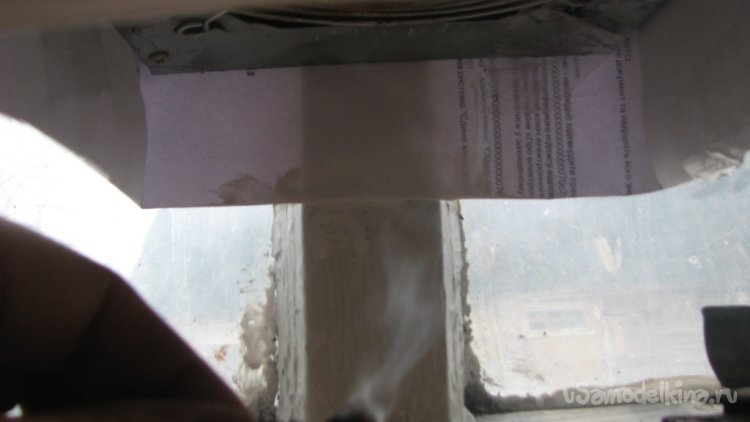

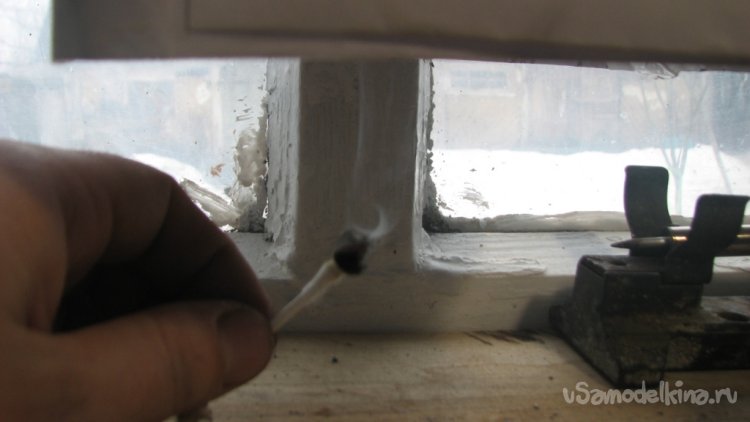

Шаг пятый. Тестирование

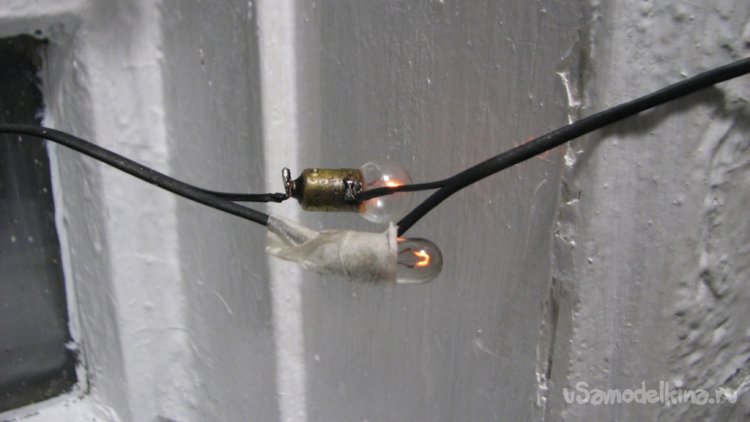

Сперва я включил вытяжку на все 12В, но это оказалось излишним, вентилятор не может протолкнуть воздух через трубу и дым задувается в помещение, то есть там образуется вихрь. В итоге поставил две лампочки в качестве резисторов и получил неплохую тягу.
В завершении блок питания был заменен на напряжение 8В, и все стало работать без проблем.
Особенность такой вытяжки в том, что с выключенным вентилятором она задувает с улицы дом, поскольку дымовая труба печи образует тягу и в помещение происходит падение давления. Так что в будущем надо будет туда еще врезать заслонку для закрывания трубы в сильные морозы.
