Всем доброго времени суток. Предлагаю вашему вниманию свои достаточно простые варианты изготовления модулей локального освещения для сверлильно-фрезерных стоек к МФИ «Dremel».
Идея.
Для удобства использования инструмента оснастить сверлильно-фрезерные стойки быстросъемными модулями локального освещения рабочей зоны. Использовать в конструкции, как готовые максимально дешевые изделия, так и имевшиеся в наличии материалы и инструмент. Ну и конечно минимальные трудозатраты.
В конструкции было использовано:

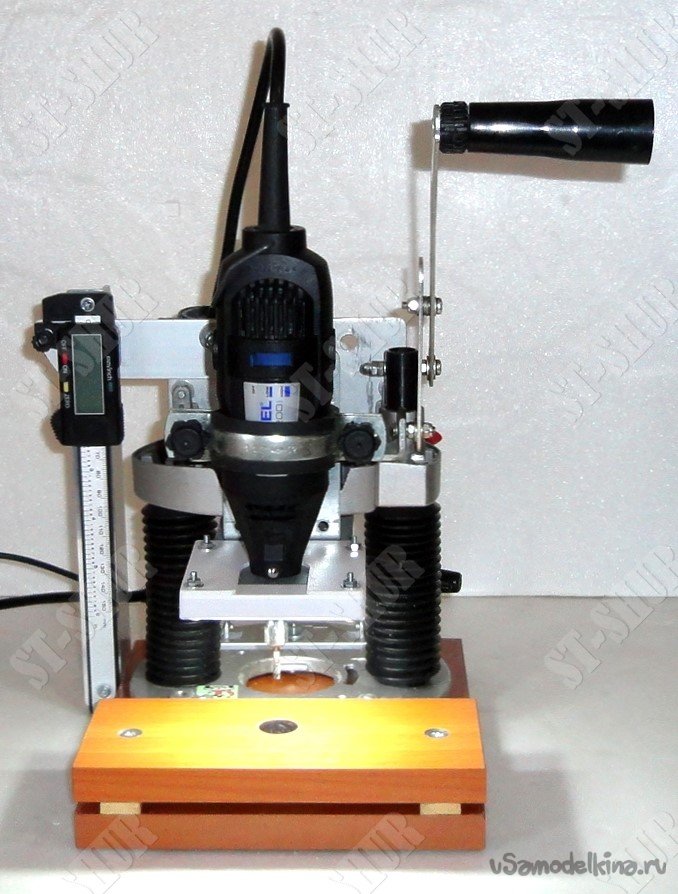

- Ранее изготовленные сверлильно-фрезерные стойки для МФИ «Dremel».
- Увеличительные стекла с подсветкой «FLARX».
- Обрезок пластика толщиной 8мм.
- Обрезки пластика толщиной 2мм.
- Обрезки проводов со стандартными USB разъемами.
- Обрезок прозрачного акрилового стекла толщиной 0,8мм.
- Крепеж М3.
Из инструментов использовалось:
- МФИ «Dremel» на стойке.
- Клеевой пистолет.
- Паяльник.
- Отвертка, надфиль.
- Струбцины.
- Канцелярский нож.
- Ножницы.

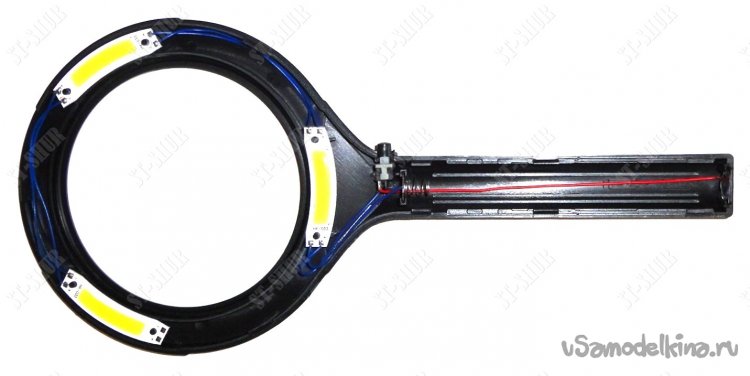

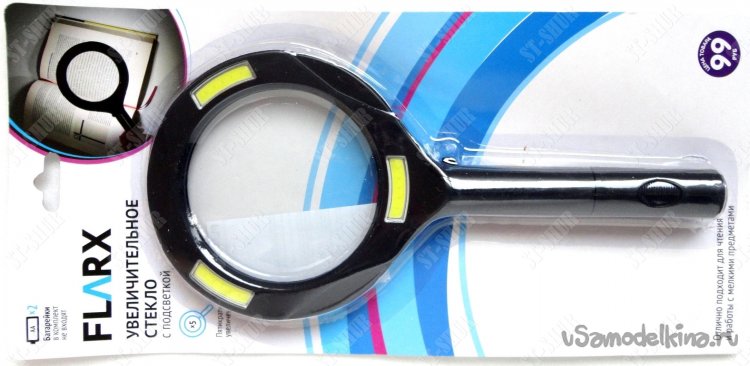

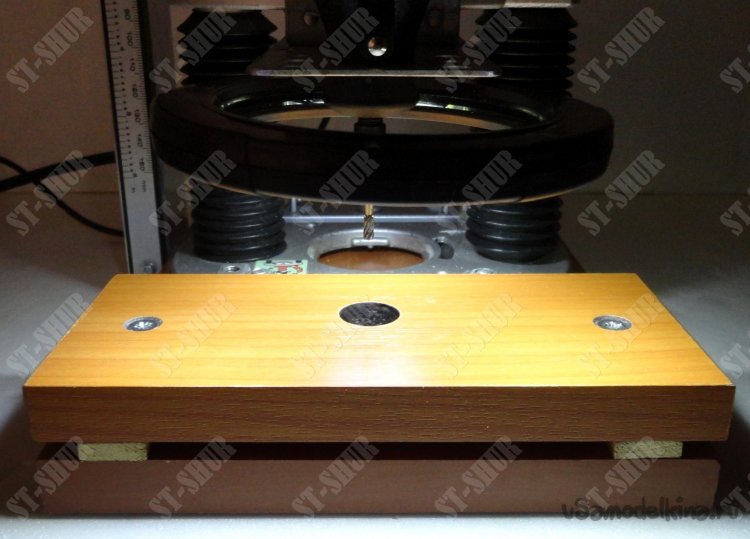

Для первого варианта ранее использовалась готовая конструкция увеличительного стекла с подсветкой «FLARX» из магазина «Fix-Price», с вынутой из нее линзой.

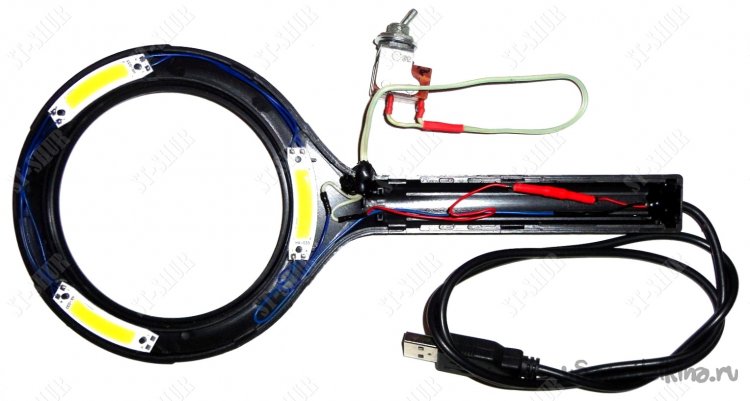

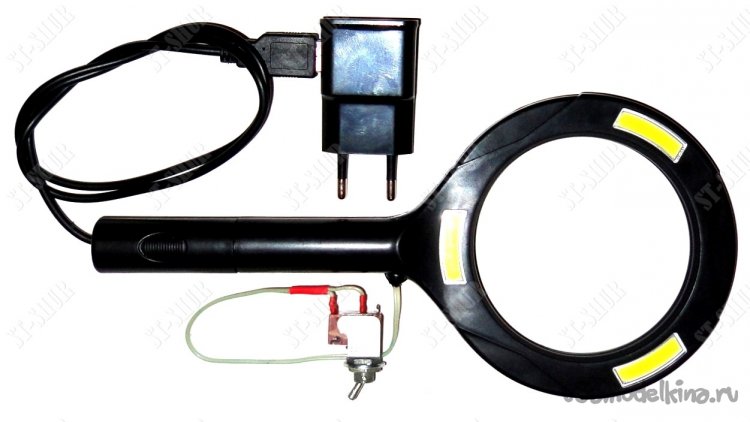

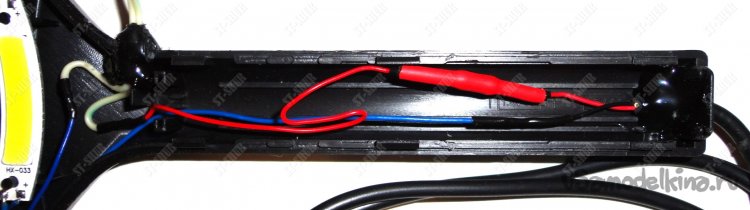

Но как показала практика, такой вариант имеет некоторые недостатки. Это - ненадежный кнопочный выключатель и «дребезг» контактов батареек, даже при небольших вибрациях (обычно при фрезерных работах). Поэтому был выведен внешний и более надежный выключатель. Питание переделано под любой внешний источник с постоянным напряжением 5В и стандартным USB разъемом. Для этого в корпусе был установлен ограничивающий резистор сопротивлением 22Ом 0,5Вт. Провода в корпусе зафиксированы термоклеем. В результате полностью избавился от «мерцаний» освещения при работе.

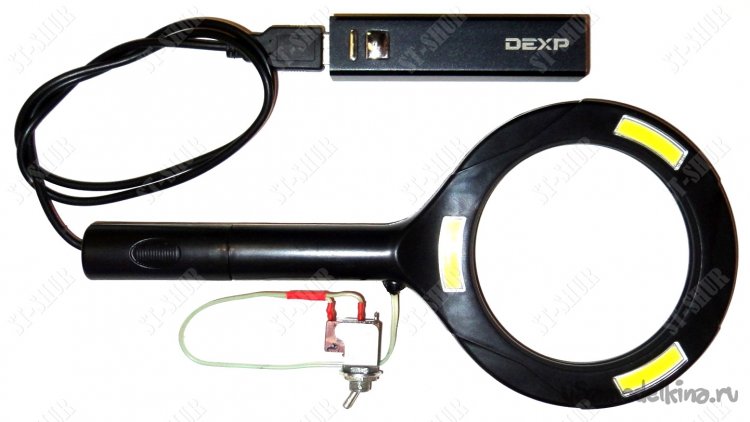

Таким образом, получившийся модуль удобно подключается, как к переносным источникам питания, так и к стандартным ЗУ с выходным напряжением 5В.

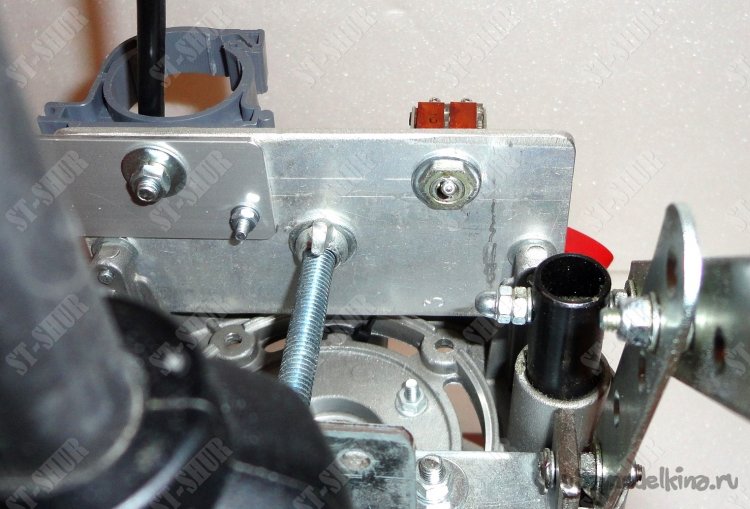

Выключатель может крепиться на задней пластине стойки.

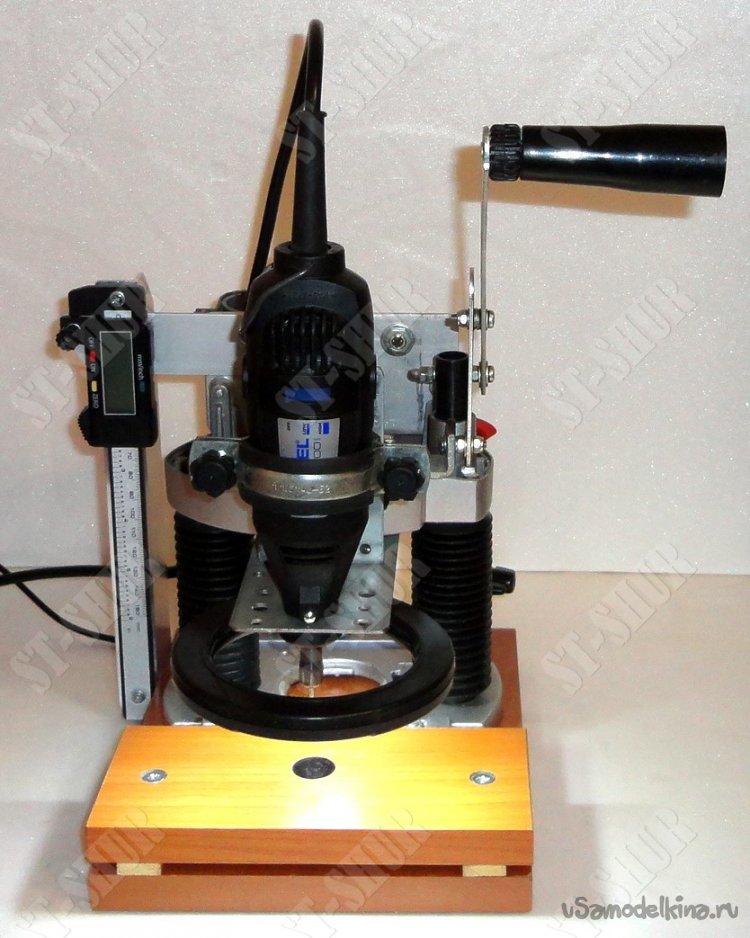

Данный модуль освещения, достаточно удобно крепиться пока только на одну из стоек и при его установке не очень удобно быстро менять оснастку инструмента (что обусловлено его габаритами). Тем не менее, с ним работать гораздо удобнее, чем без него. Способ крепления к стойке описан в ранее опубликованной статье.
Так как, ширина опорных планок у обеих стоек одинаковая – 65мм, решил сделать второй вариант - более компактного модуля подсветки, с возможностью достаточно простой и быстрой установки на любую из имеющихся стоек.

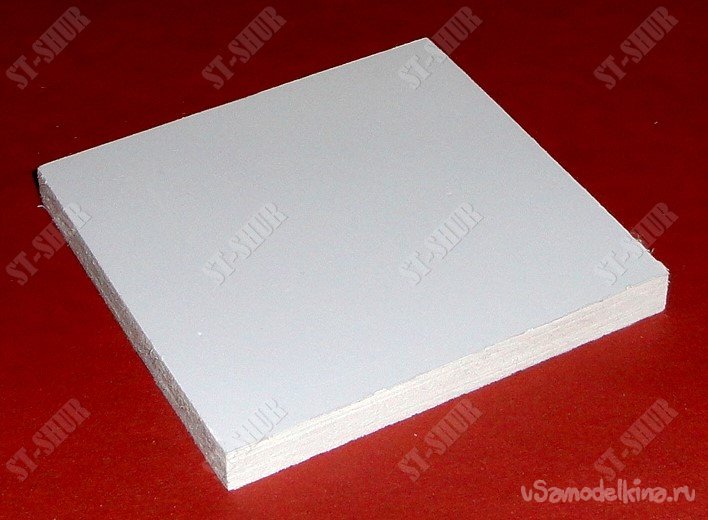

Основание второго модуля подсветки изготовлено из обрезка пластика размерами 80х76,5х8мм.

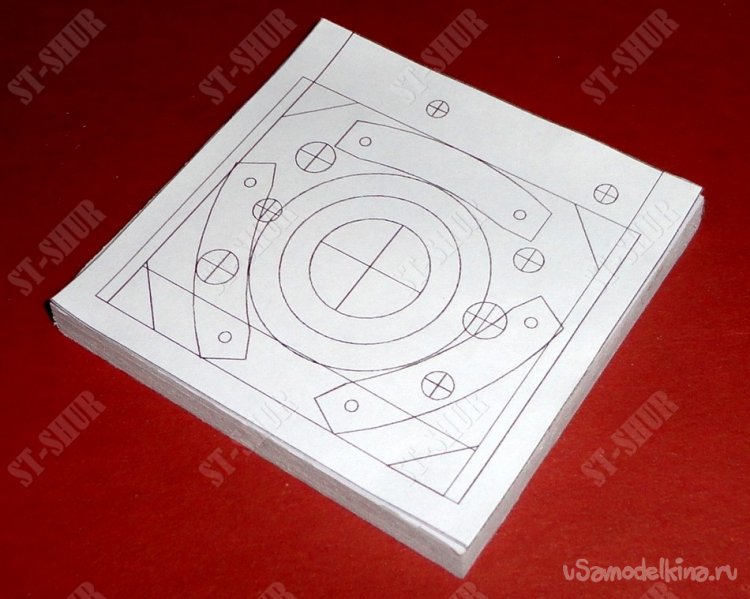

Разметка делалась по распечатанному трафарету.

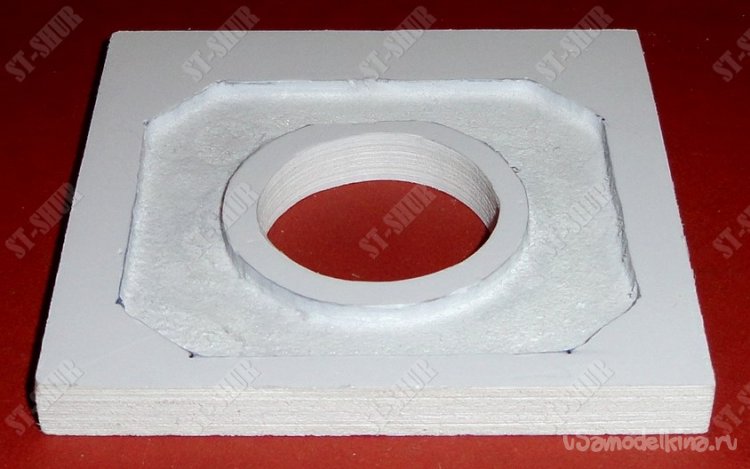

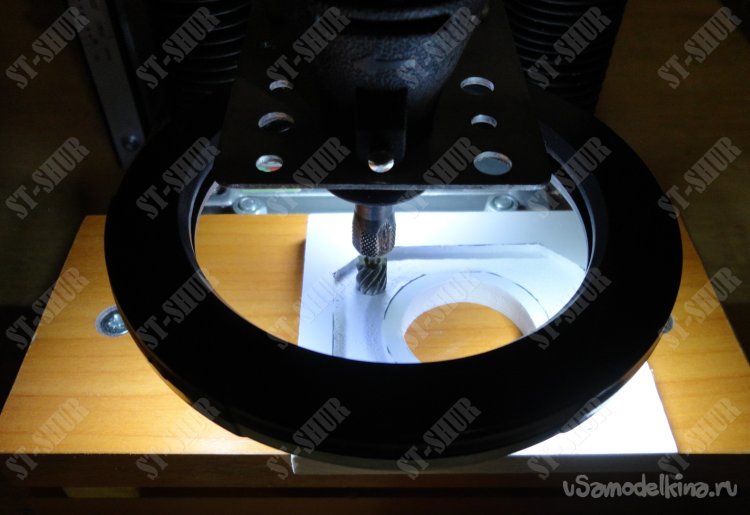

Фрезеровка произведена с помощью МФИ «Dremel» на стойке, с глубиной основной «выборки» 2,8мм.

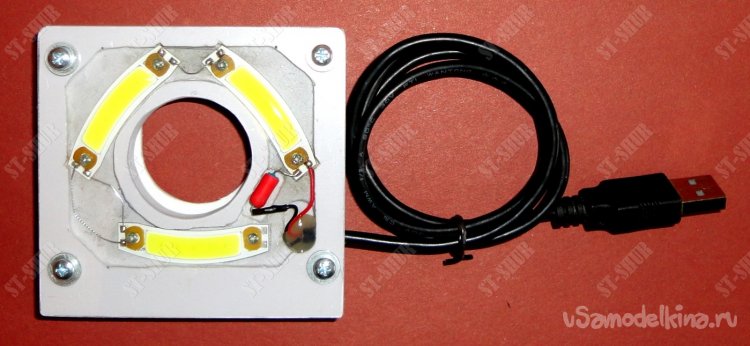

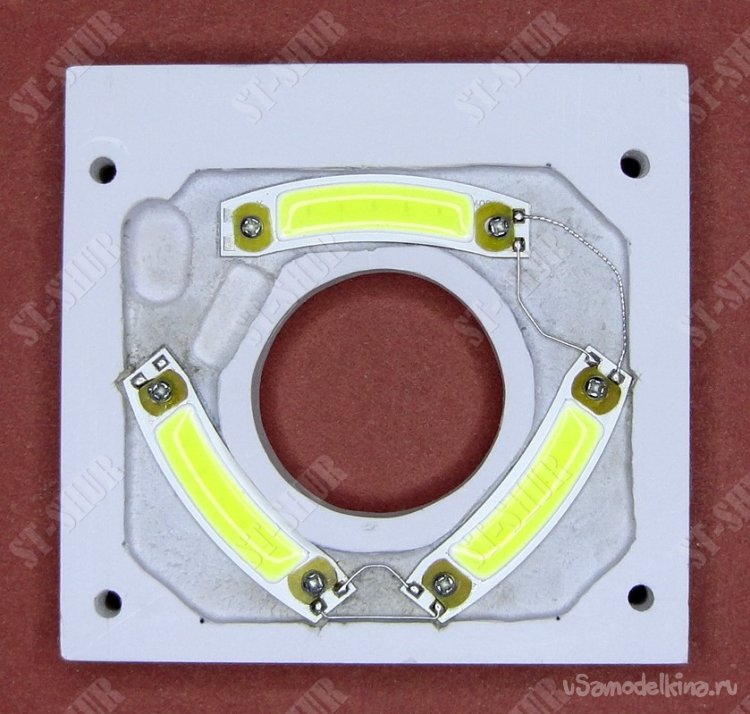

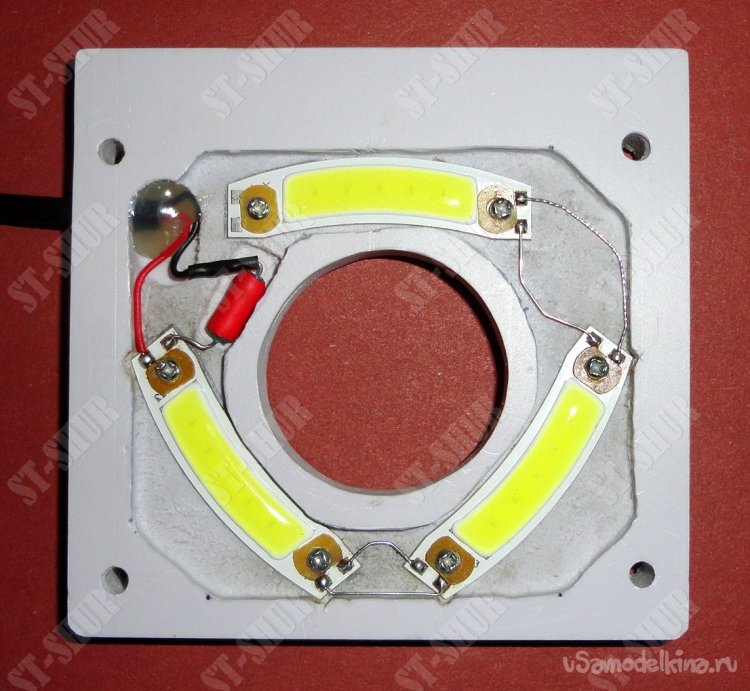

Поскольку пока не удалось подобрать подходящие по размерам «COB» матрицы кольцевой формы, то были использованы матрицы из такого же увеличительного стекла с подсветкой «FLARX». К тому же они имеют готовые крепежные отверстия и достаточно надежно крепятся к основанию шурупами диаметром 2мм через стеклотекстолитовые шайбы.

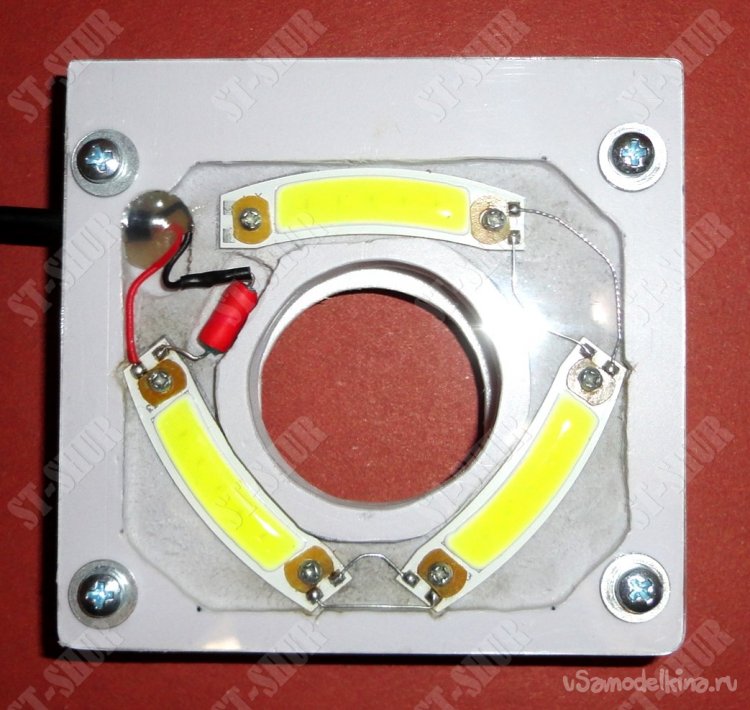

Дополнительные «выборки» для резистора и крепежа провода сделаны глубиной до 5мм. Потом были спаены «COB» матрицы.

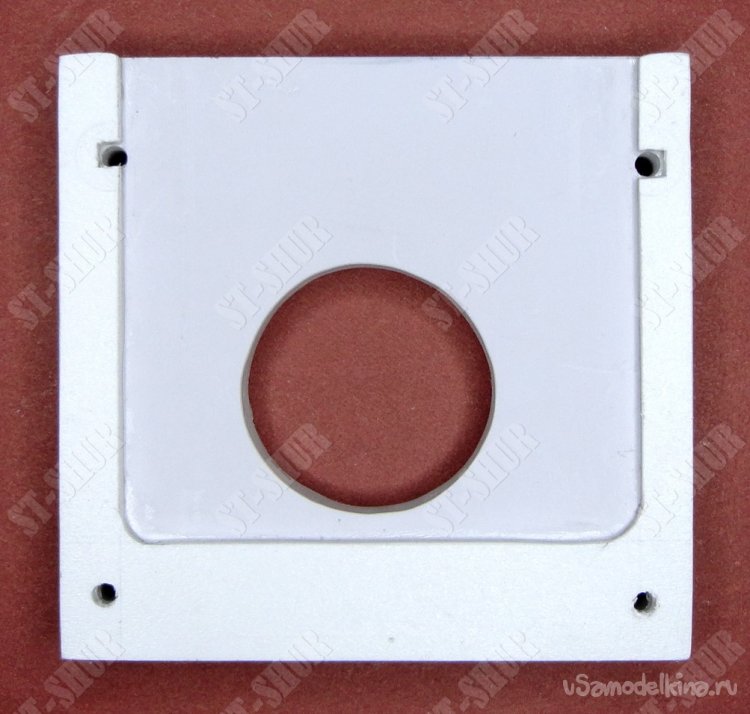

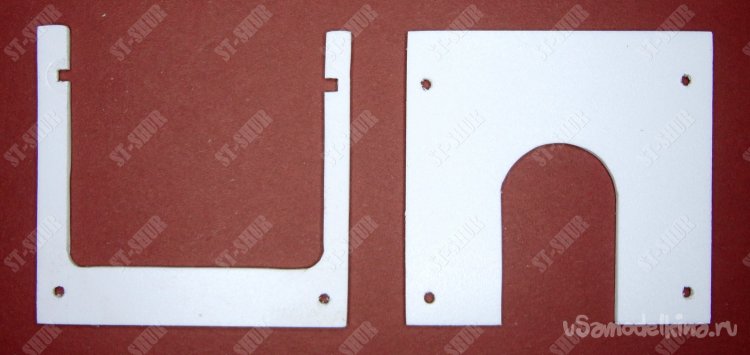

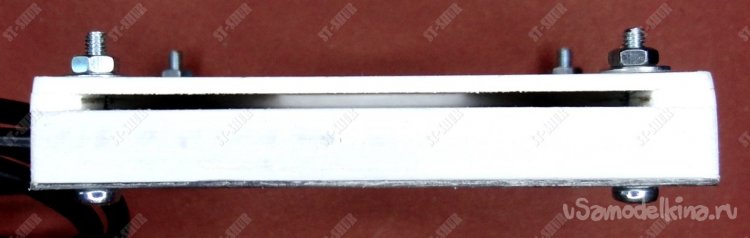

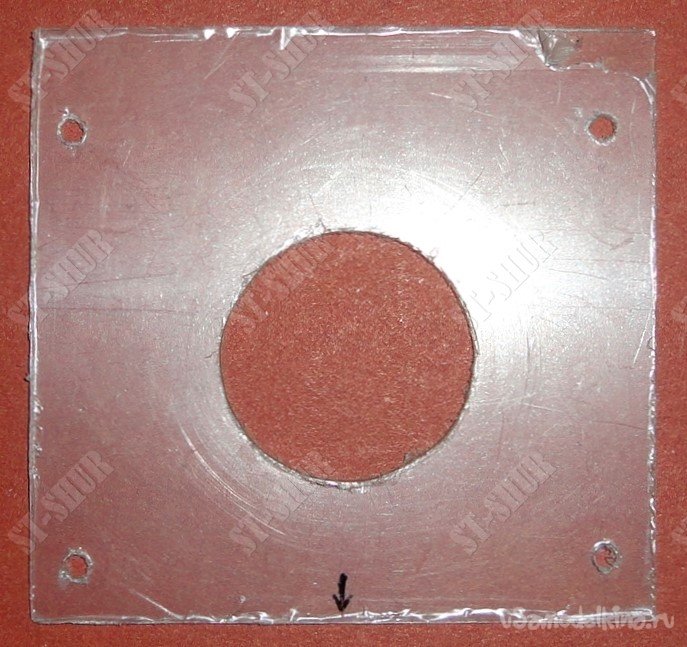

Промежуточная прокладка и верхняя крышка модуля изготовлены из пластика толщиной 2мм. Нижнее защитное стекло изготовленно из прозрачного акрила толщиной 0,8мм.

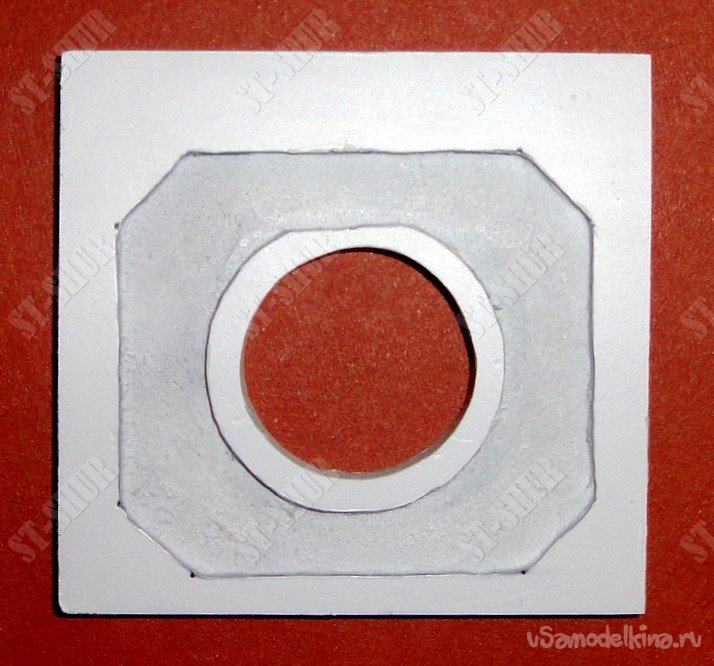

Промежуточная прокладка приклеена к основанию клеем «Момент ПЛАСТИК».

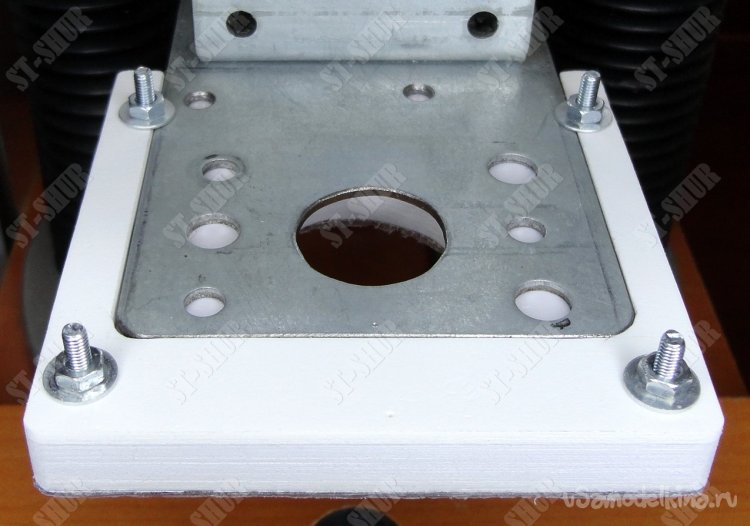

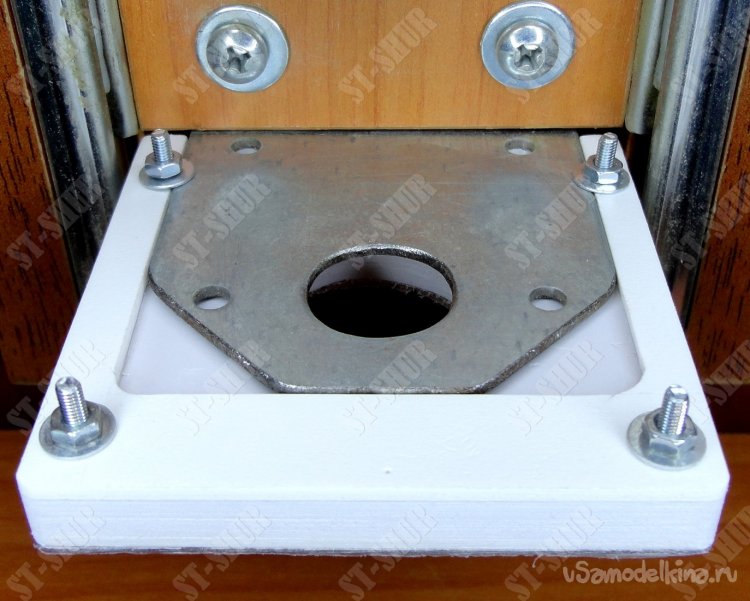

При установке конструкции на опорные планки, края планок в обеих стойках по бокам упираются в задние соединительные винты модуля.
При сборке модуля, провод питания зафиксирован в основании с помощью термоклея.

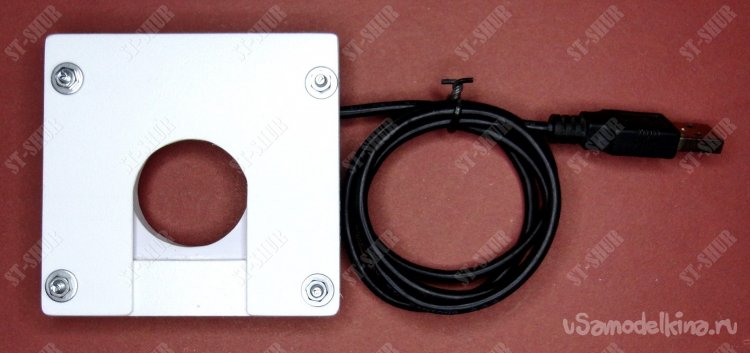

Все элементы конструкции соединены вместе с помощью винтов М3, через кузовные шайбы.

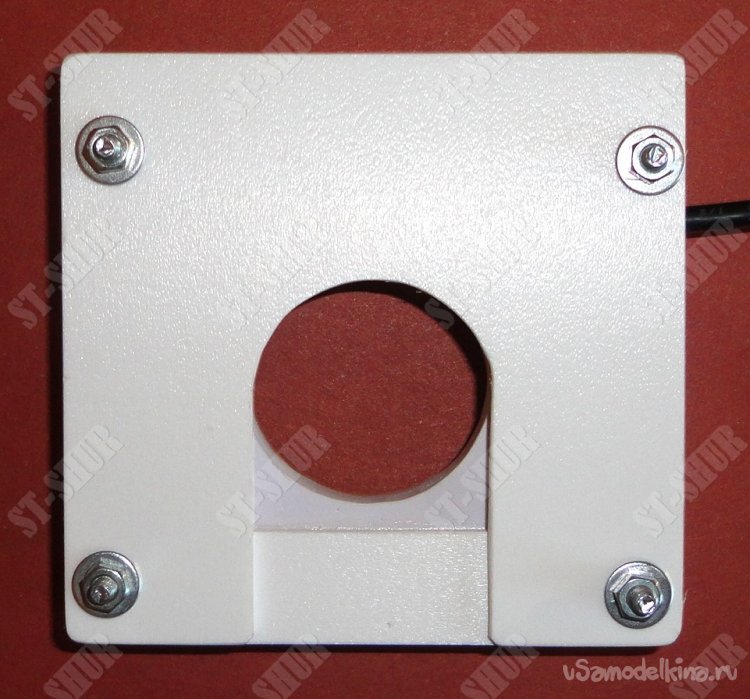

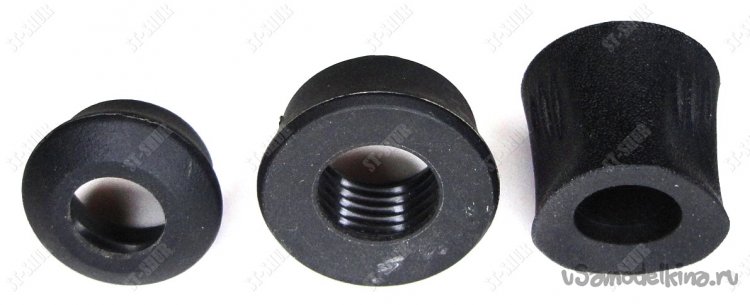

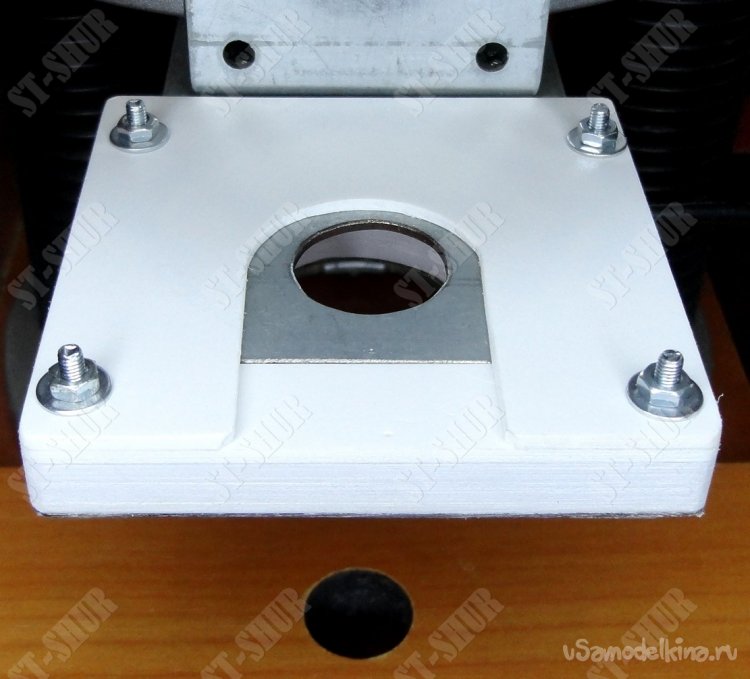

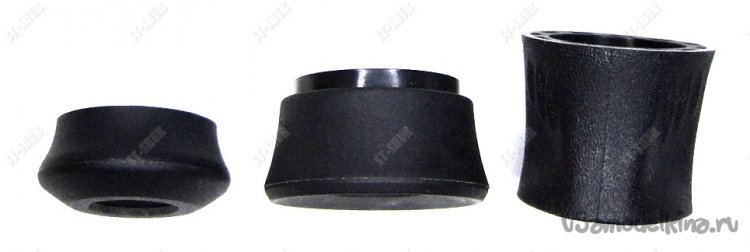

Центральное отверстие данного модуля подсветки имеет диаметр 31мм, что позволяет использовать при установке электроинструмента в стойку, различные имеющиеся в наличии стандартные закрывающие крышки для МФИ «Dremel».

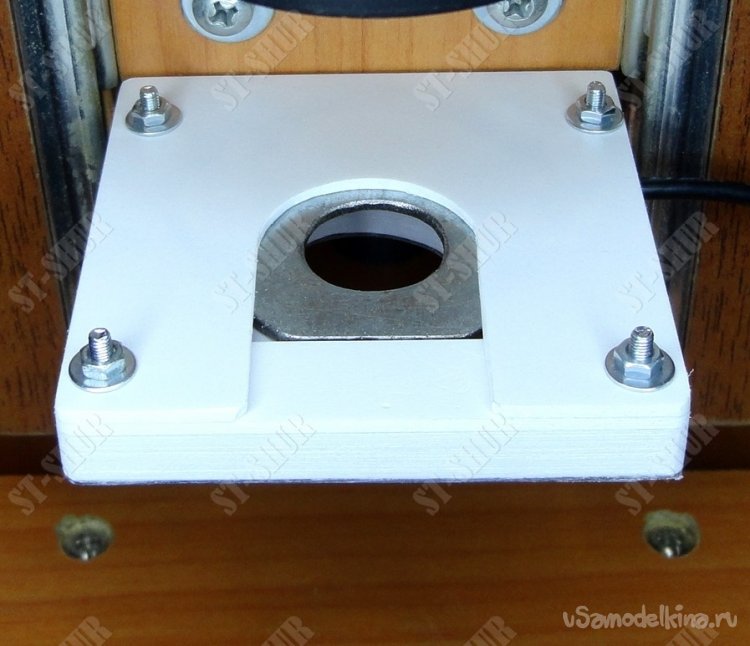

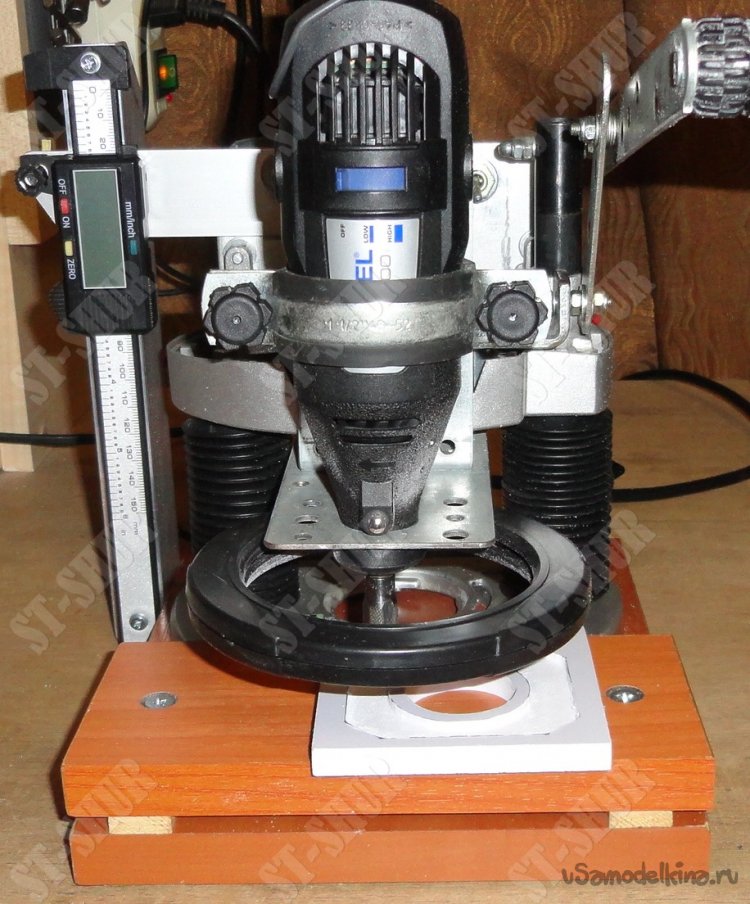

Получившаяся система крепления модуля подсветки позволяет быстро устанавливать его на нужную стойку.

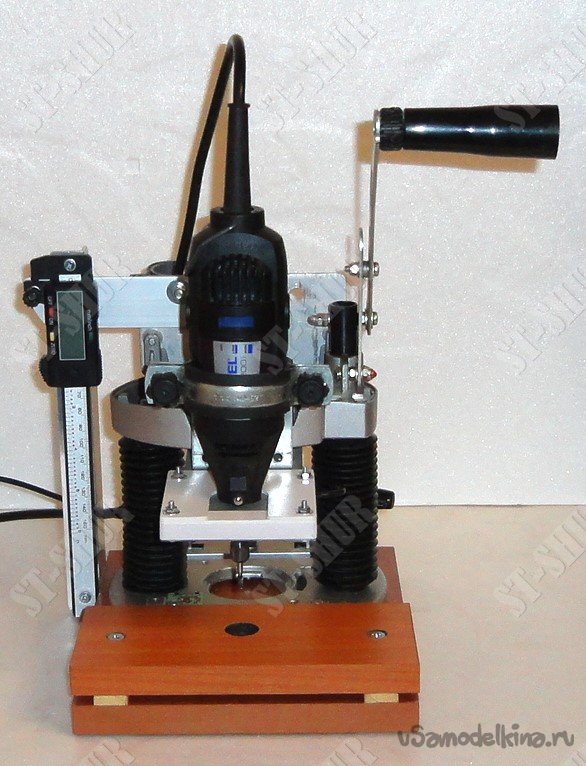

Поскольку я чаще пользуюсь более компактной сверлильно-фрезерной стойкой, то в основном теперь используется второй вариант модуля освещения.

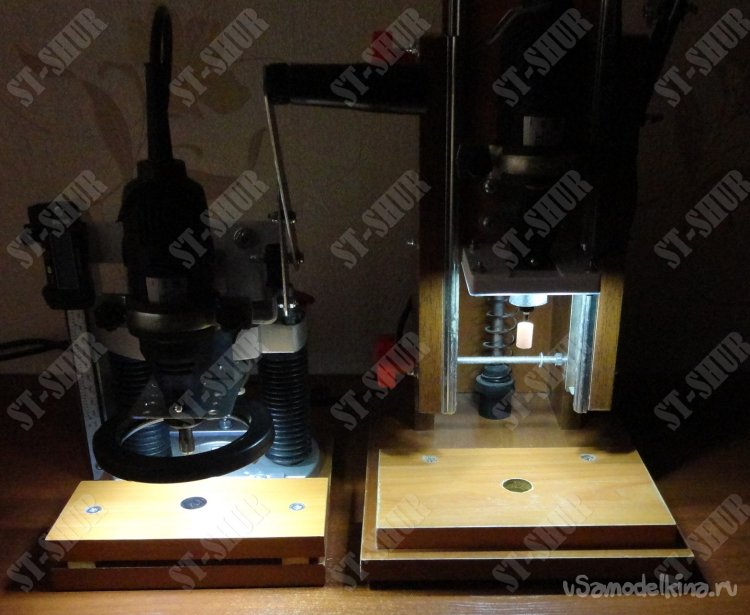

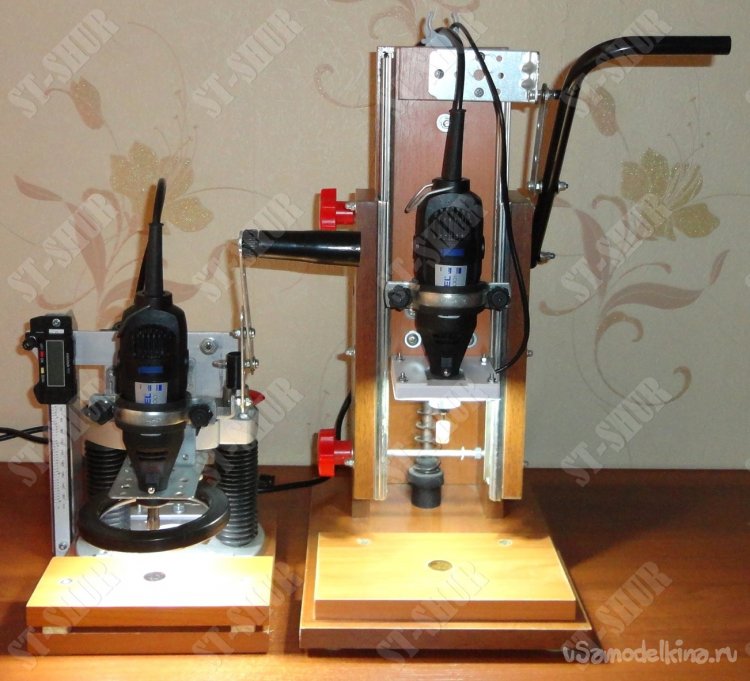

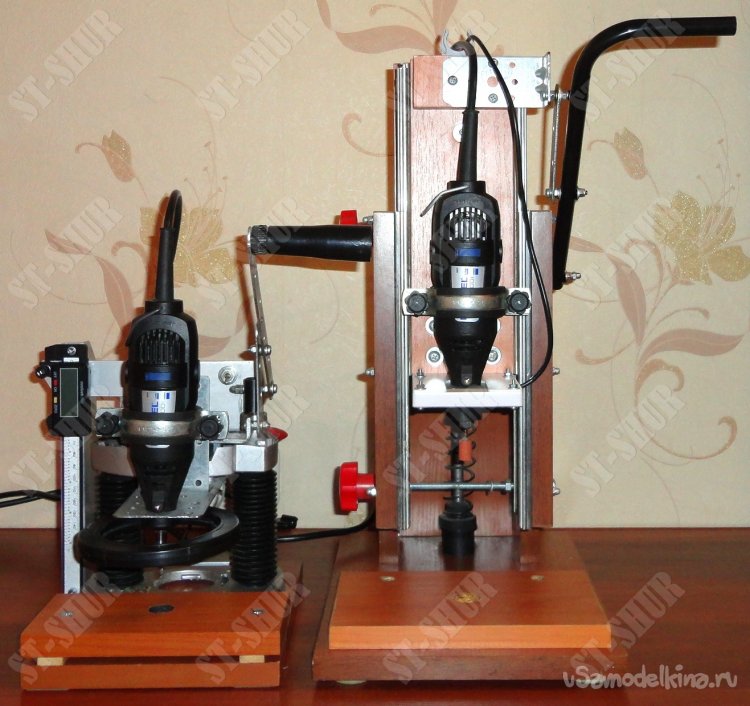

Иногда удобно использовать одновременно обе сверлильно-фрезерные стойки, чтобы часто не менять оснастку (ну и в зависимости от габаритов обрабатываемых заготовок). В этом случаи используются оба модуля подсветки.

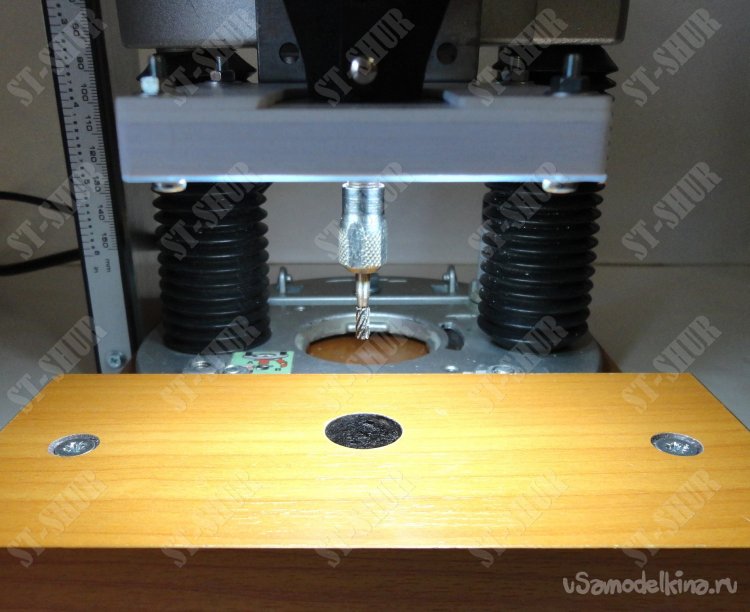

Оба варианта обеспечивают довольно «мягкое» и равномерное освещение рабочей зоны, при этом не слепят глаза отраженным светом. Практически не греются в процессе эксплуатации. Резисторы и «COB» матрицы остаются слегка теплыми.
К тому же первый вариант модуля, достаточно удобно использовать для подсветки при макросъемке.
Измеренные параметры:
Выходное напряжение ЗУ - 5,13В.
Напряжение на трех, параллельно подключенных «COB» матрицах - 2,7В.
Падение напряжения на ограничительном резисторе – 2,4В.
Ток – 97,4mA.
Таким образом, потребляемая мощность не более - 0,5Вт.
Если что-то в описании упущено, надеюсь, эти нюансы можно рассмотреть на представленных фото. Заранее прошу прощения за возможные ошибки и опечатки.
Если нужна дополнительная информация, пишите на почту, постараюсь обязательно ответить. Отзывы, идеи, предложения по улучшению конструкции и комментарии приветствуются.
Февраль 2024г.
Станислав Шурупкин.
