Привет самоделкиным!
Давно присматривался к светильникам для монитора – к тем, которые цепляются сверху на монитор и освещают пространство перед экраном. Компактные, незаметные, не висят над головой, не мешают.
Описание самоделки

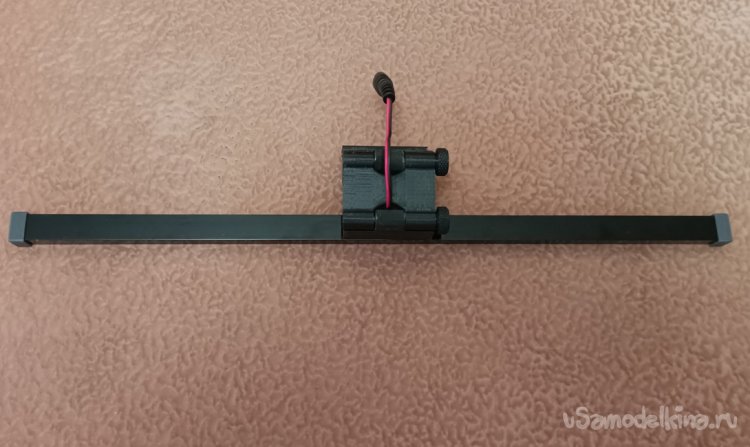

Самоделка представляет собой горизонтальный светодиодный светильник на шарнирной ноге. Светильник цепляется на монитор сверху.
Питающий провод подводится сзади. Питание от блока питания (БП) 12В или БП/USB (5В) – зависит от выбранной LED-ленты. В данной версии использована 12-вольтовая FCOB-лента. Лента крепится к алюминиевому П-образному профилю. Алюминиевый профиль также является радиатором для LED-ленты.
Итак, приступим:
Материалы и инструменты:
Для работы нам понадобятся (все ссылки приведены исключительно для получения представления о внешнем виде и характеристиках):
- 3D-принтер с пластиком нужного цвета (под цвет корпуса монитора - в данной реализации: черный);
- П-образный алюминиевый профиль 10х15х1 – 0.5м (если использовать профиль с другими размерами, то необходимо будет переделать боковые заглушки);
- баллончик черной аэрозольной эмали (или аналогичная краска для окрашивания алюминиевого профиля);
- обезжириватель;
- паяльник с припоем;
- соединительные провода для пайки;
- надфили, наждачная бумага для обработки пластика и алюминиевого профиля;
- малярный скотч – опционально;
- винт M3x10 с гайкой – 2шт.;
- винт M4x16 с гайкой – 2шт.;
- болт M5x60 с гайкой – 2шт.;
- шуруповерт со сверлами 4 и 10мм для алюминия;
- электронные компоненты:
- светодиодная лента FCOB на 12В 8-10мм требуемого оттенка или цвета - 0.5м;

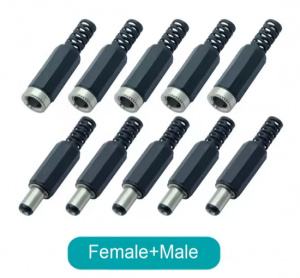

- разъем для питания «мама» 5.5x2.1 или 5.5x2.5 (зависит от разъема "папа" БП) - для подключения блока питания 12В (у меня был в наличии блок питания 12В с нужным разъемом «папа»);
- блок питания 12В 2A.

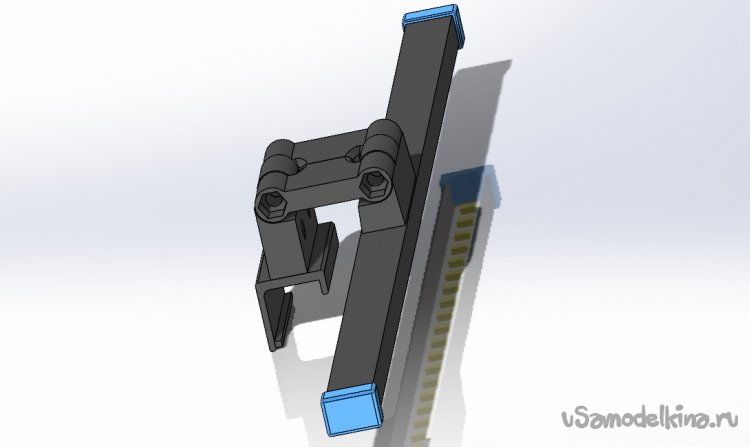

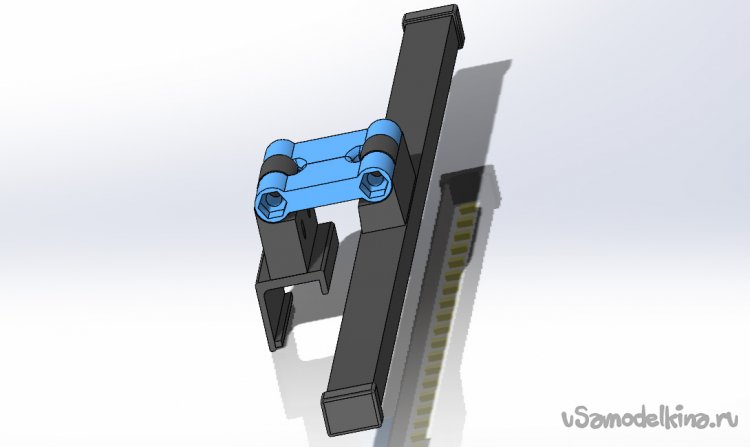

Шаг 1: печать корпуса на 3D-принтере
Для печати корпуса необходимо скачать . В слайсере выбрать стандартное или высокое качество печати. Распечатать все элементы корпуса. Почти все детали печатаются без поддержек. Но в зависимости от пластика и положения детали на столе принтера может понадобиться использование режима «брим».
Детали, имеющие нависающие элементы, печатаются с поддержкой, например, «барашки» на гайки.
При необходимости обработать края и отверстия деталей надфилем или наждачной бумагой.

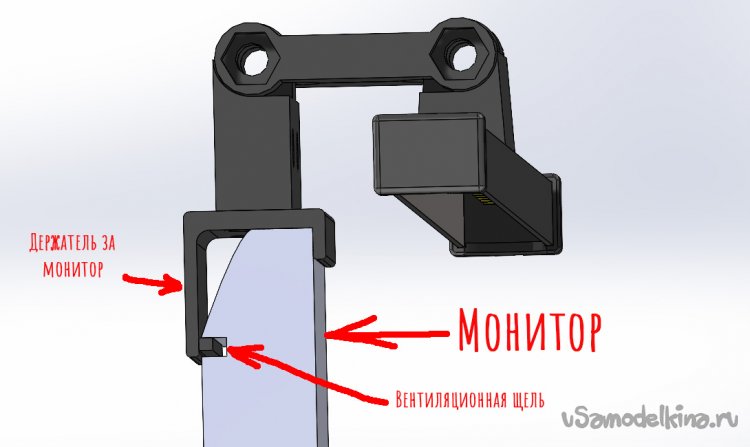

Внимание: держатель за монитор сделан под конкретную модель монитора. На фото приведена схема соединения крепления и монитора: у монитора сзади расположена линия вентиляционных отверстий, за которую цепляется держатель.
В конкретном случае нужно будет спроектировать эту деталь под свои нужды или крепить ногу без этой детали: используя двухсторонний скотч закрепить ногу на верхней плоскости монитора.
Шаг 2: подготовка алюминиевого профиля
Отрезать профиль нужной длины (0.48-0.50м). Длина выбирается в зависимости от вида ленты FCOB (или аналогичной).
Внимание: ленты могут быть разрезаны только в отмеченных местах (полоса отрезания).
Чтобы отмерить нужную длину профиля, возьмите FCOB-ленту, найдите ближайшую полосу отрезания, которая будет не более 0.5м, измерьте получившуюся длину ленты, добавьте к этой длине 10мм – это будет длина профиля. Т.е. лента должна справа и слева не доходить на 5-7мм до края профиля.
В принципе, длина профиля может быть любой (зависит от ширины монитора и требуемого уровня освещенности), главное, чтобы лента размещалась по всей длине.

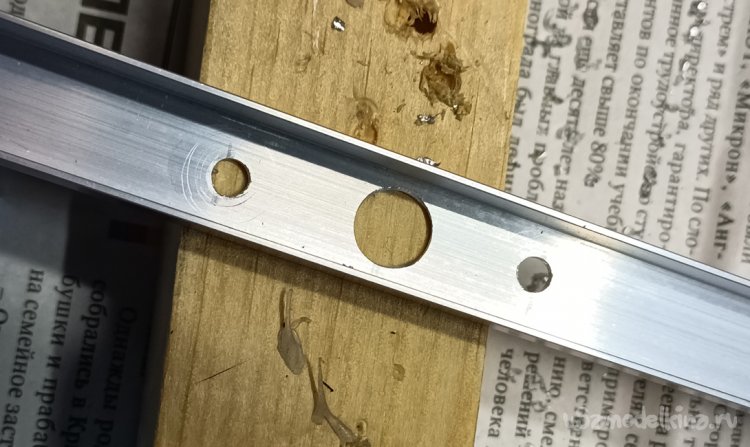

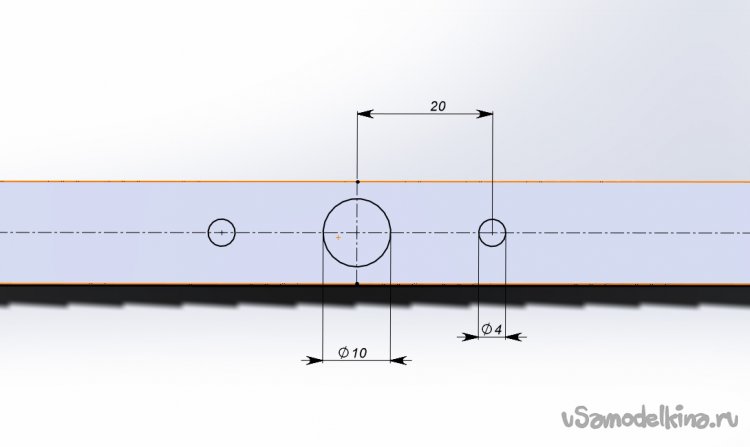

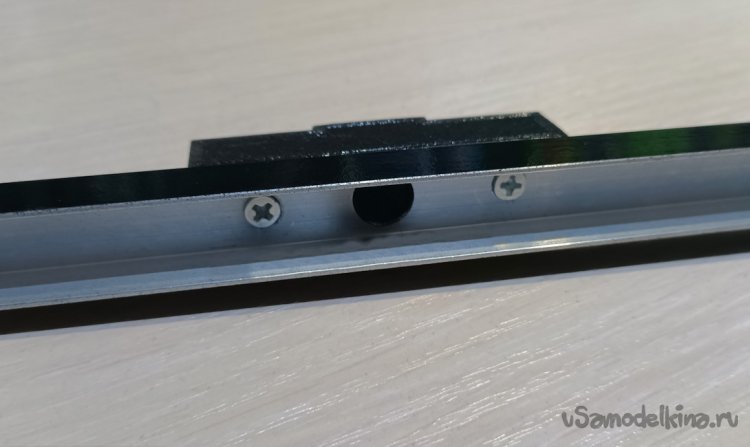

В центре профиля согласно фото сделать сверлом 3 отверстия: центральное – для проводов питания, крайние – для винтиков.
Обработать напильником (наждачной бумагой) края профиля и отверстий.
Обезжирьте алюминиевый профиль с помощью обезжиривателя. Заклейте малярным скотчем внутреннюю сторону профиля (чтобы не попала на него краска).

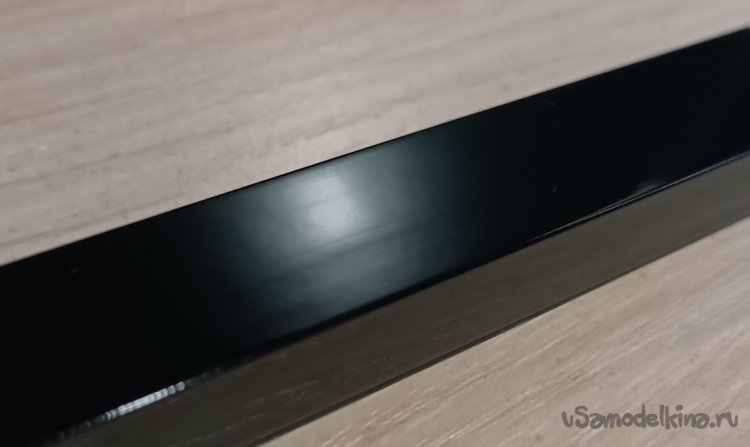

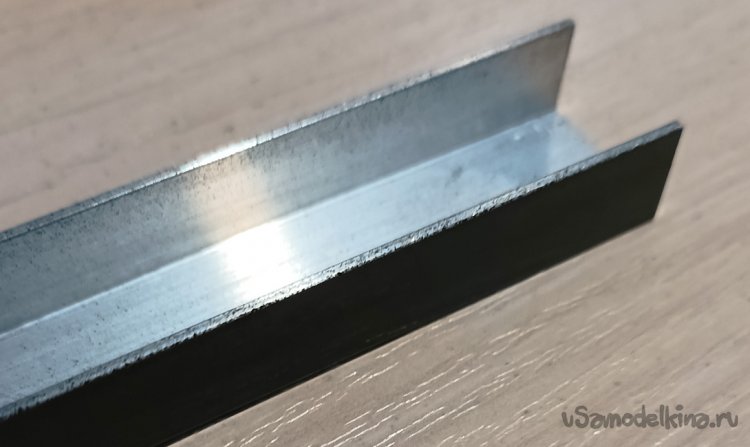

Используя аэрозольную эмаль, покрасьте профиль снаружи нужным цветом. Инструкция использования эмали, как правило, нанесена на баллончик.

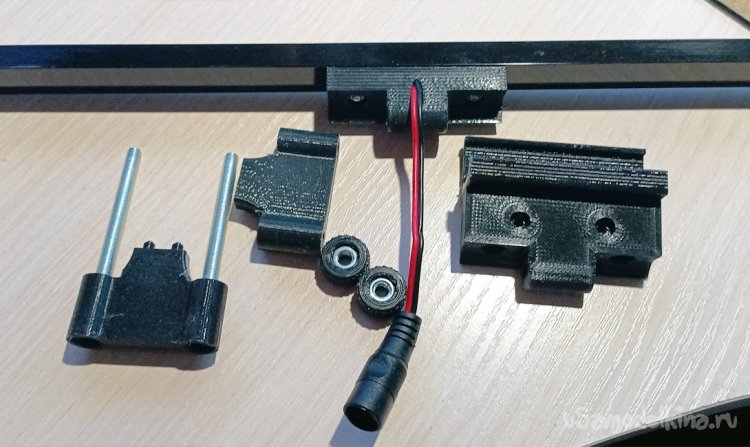

Шаг 3: сборка лампы
Сборка лампы производится в следующем порядке:

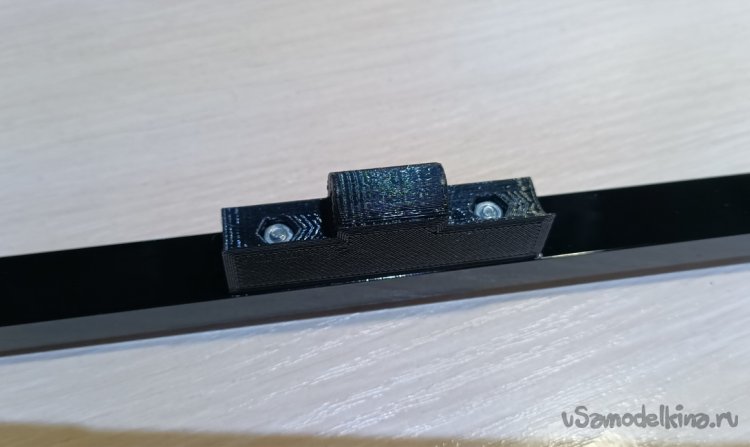

- алюминиевый профиль прикручивается двумя винтами М3х10 к держателю профиля.

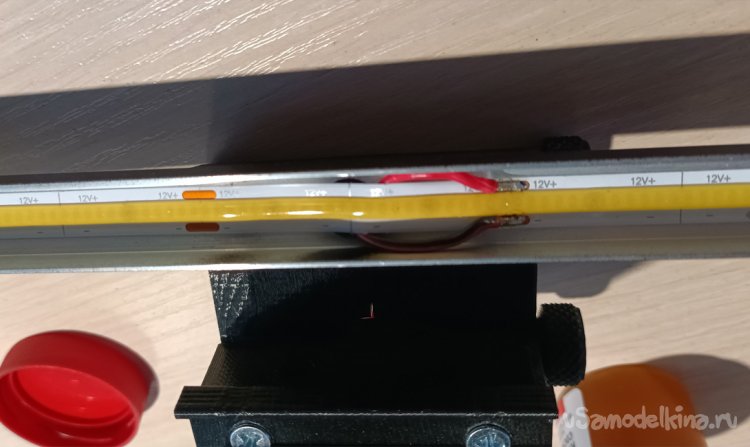

- к середине FCOB-ленты (ближайшие к центру контакты) к контактам припаять 2 провода питания, длиной 100-200мм (питание можно подавать на любые контакты, главное не перепутать «+» и «-»);
- провода питания вывести через центральное отверстие, припаять разъем типа «мама»;

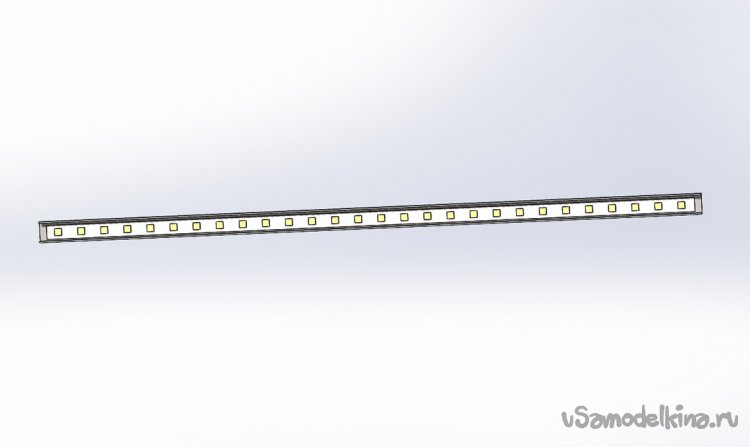

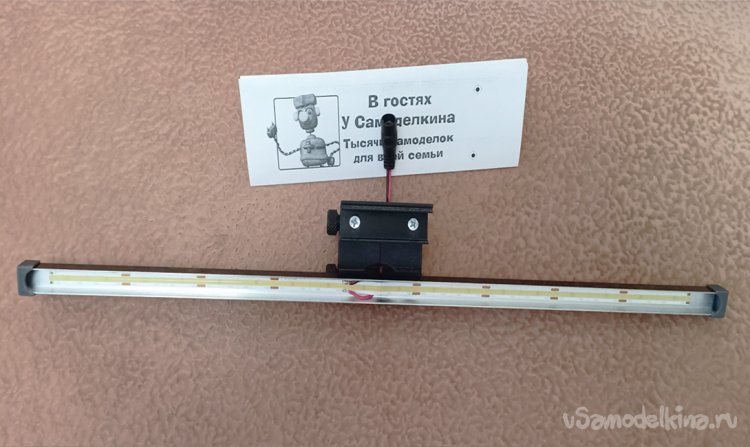

- снять защитную пленку и приклеить FCOB-ленту внутри алюминиевого профиля (обезжирить внутреннюю сторону профиля перед наклеиванием ленты);

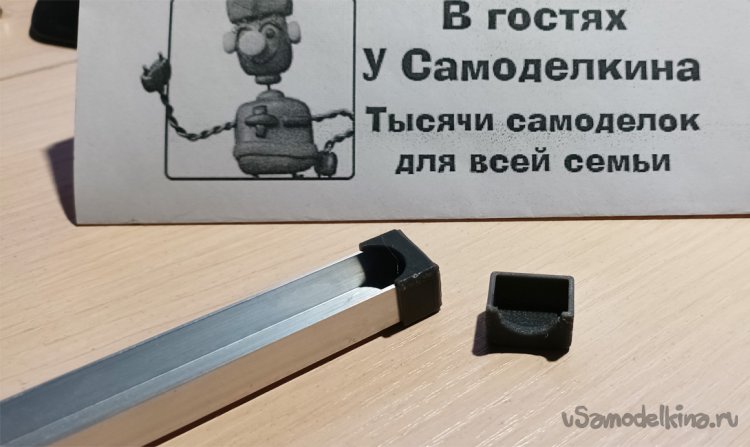

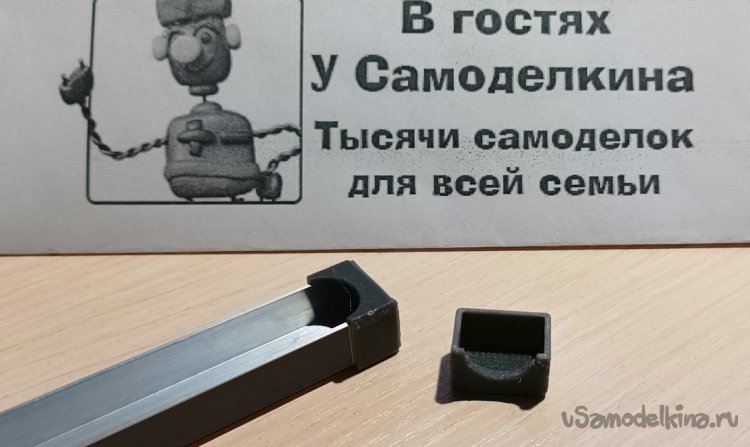

- на профиль одеть боковые заглушки;
- собрать крепление к монитору и ногу шарнира, используя винты M4x16 с гайками;
- гайки М5 вставляются в «барашки» (накручиваются на болты, зажимая и фиксируя углы наклона держателя);

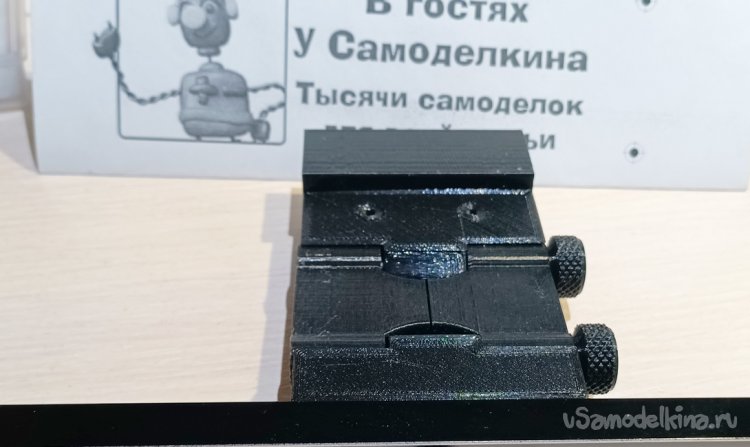

- далее с помощью болтов М5х60 собирается шарнирная конструкция согласно фото;
Шаг 4: установка светильника
Перед установкой светильника – проверить работоспособность, подключив его к блоку питания.

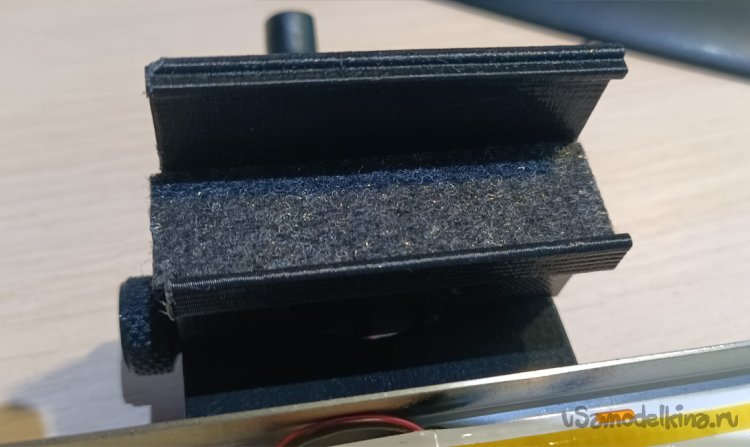

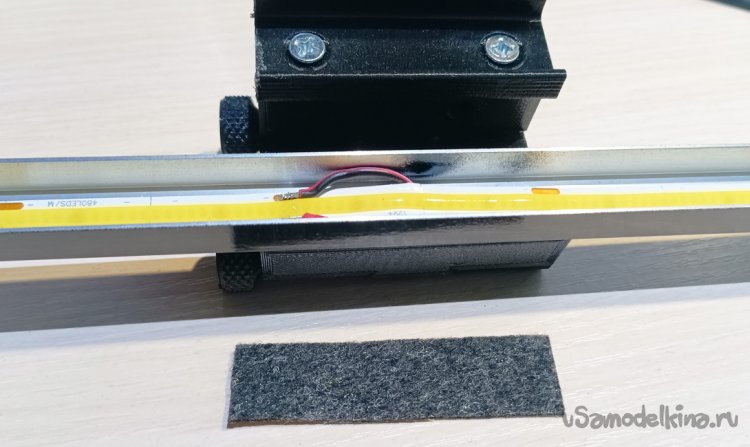

Если установка производится с креплением к монитору, то с внутренней стороны наклеить полоску автомобильного карпета (или аналогичного материала), чтобы не царапать поверхность монитора.
Если установка производится на двухсторонний скотч, то предварительно обезжирить поверхности.
Установить требуемый наклон светильника: в общем случае, светильник должен располагаться параллельно поверхности экрана.
Подключить светильник к блоку питания.
Светильник и высоту монитора нужно отрегулировать так, чтобы прямой свет не бил в глаза.
Заключение
Это упрощенный вариант реализации светильника. Вместо ленты на 12В можно использовать ленту на 5В и подключать ее к USB компьютера – тогда светильник будет включаться одновременно с включением ПК (не забудьте на ПК отключить настройку подачи питания на USB после выключения компьютера).
Можно усложнить конструкцию: добавить выключатель/тумблер, диммер.
Сделать свой вариант элемента крепления, например, не к монитору, а к полке (если над монитором есть полка).
Если использовать адресную ленту и микроконтроллер, то можно сделать светильник с разным цветом и настраиваемыми световыми эффектами.
В «ноге» предусмотрены отверстия для крепления с задней стороны дополнительного блока, в котором можно разместить требуемые электронные компоненты (выключатель/тумблер, гнездо питания, микроконтроллер, кнопки и т.д.).
Но это уже другая история…
P.S. Дополнительный бонус такого светильника – при его свете на экране монитора видна вся пыль J
Успехов в реализации и новых идей!
