Надоело мне таскать корзину с мусором из моделки на место концентрации твердых отходов. И ребята не очень рады, когда подходит их очередь. Иногда бывает достаточно тяжело, они объединяются в пары для транспортировки этого объекта на точку сбрасывания.
О вот однажды.. звезды сложились.
Попались мне в руки несколько почти целых запчастей от транспортных чемоданов. У одного вырваны колесики. Но есть целая ручка и даже работает. Раскладывается и складывается. От второго остались только колесики с остатками крепления.
Начинаю процесс объединения деталей в единое и весьма полезное изделие.

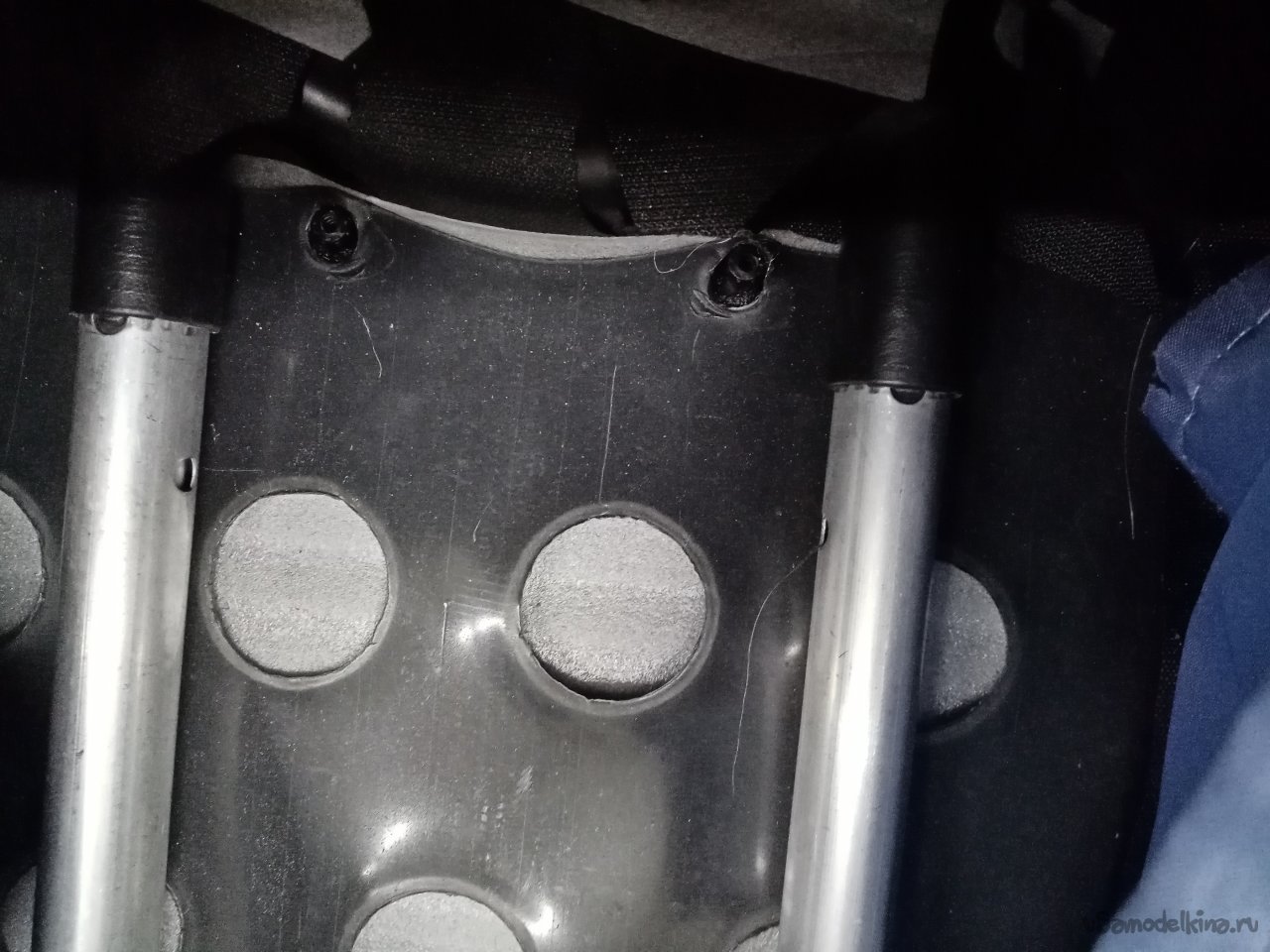

У чемодана нужно аккуратно демонтировать ручку. Осмотр показал, что операцию можно успешно провести, просто высверлив хилые заклепки. Подбираю сверло нужного диаметра.

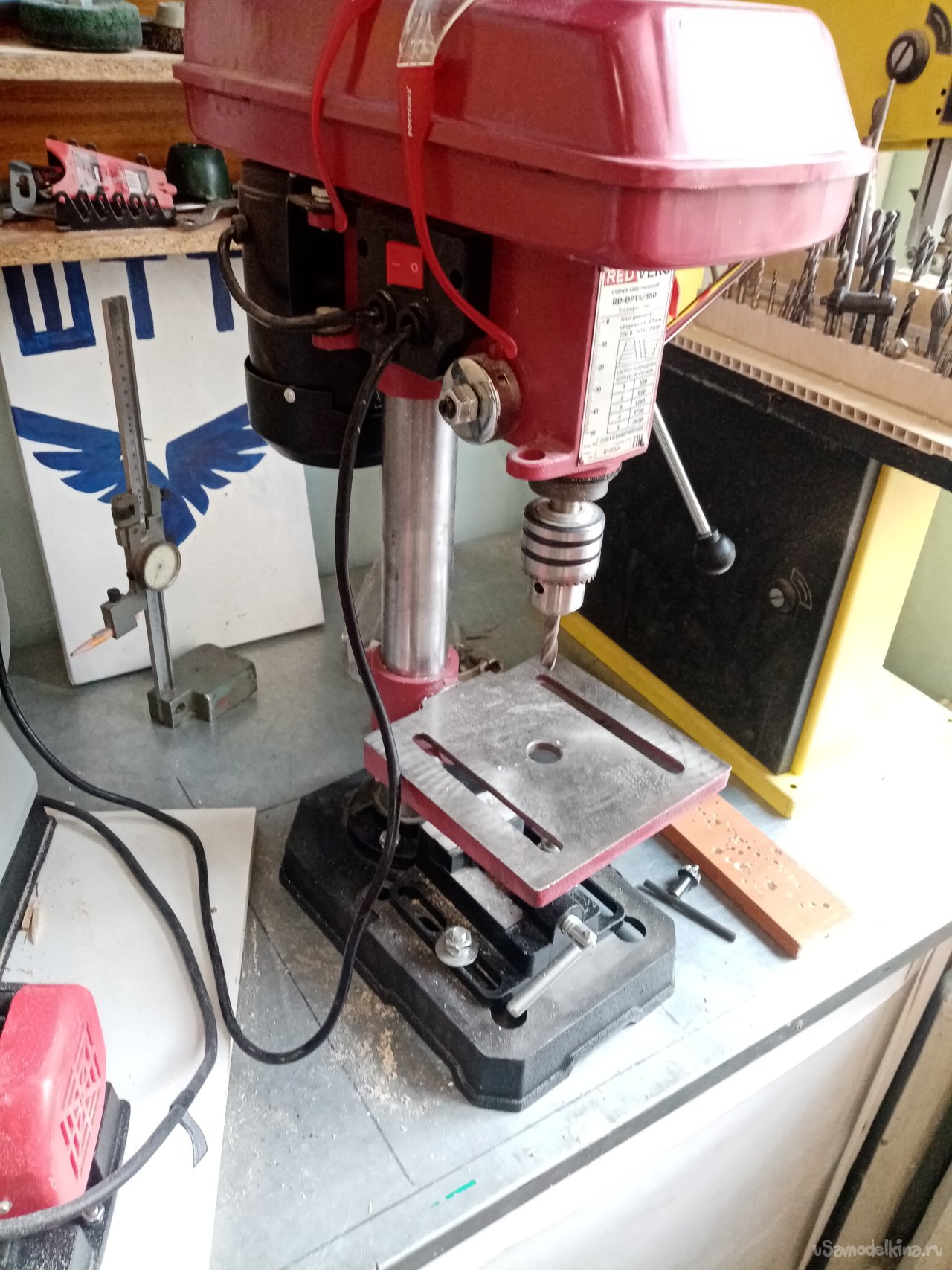

Установив его в сверлильный станок, попытался пристроить чемодан на столик, начать операцию сверления. Несколько попыток не удались.

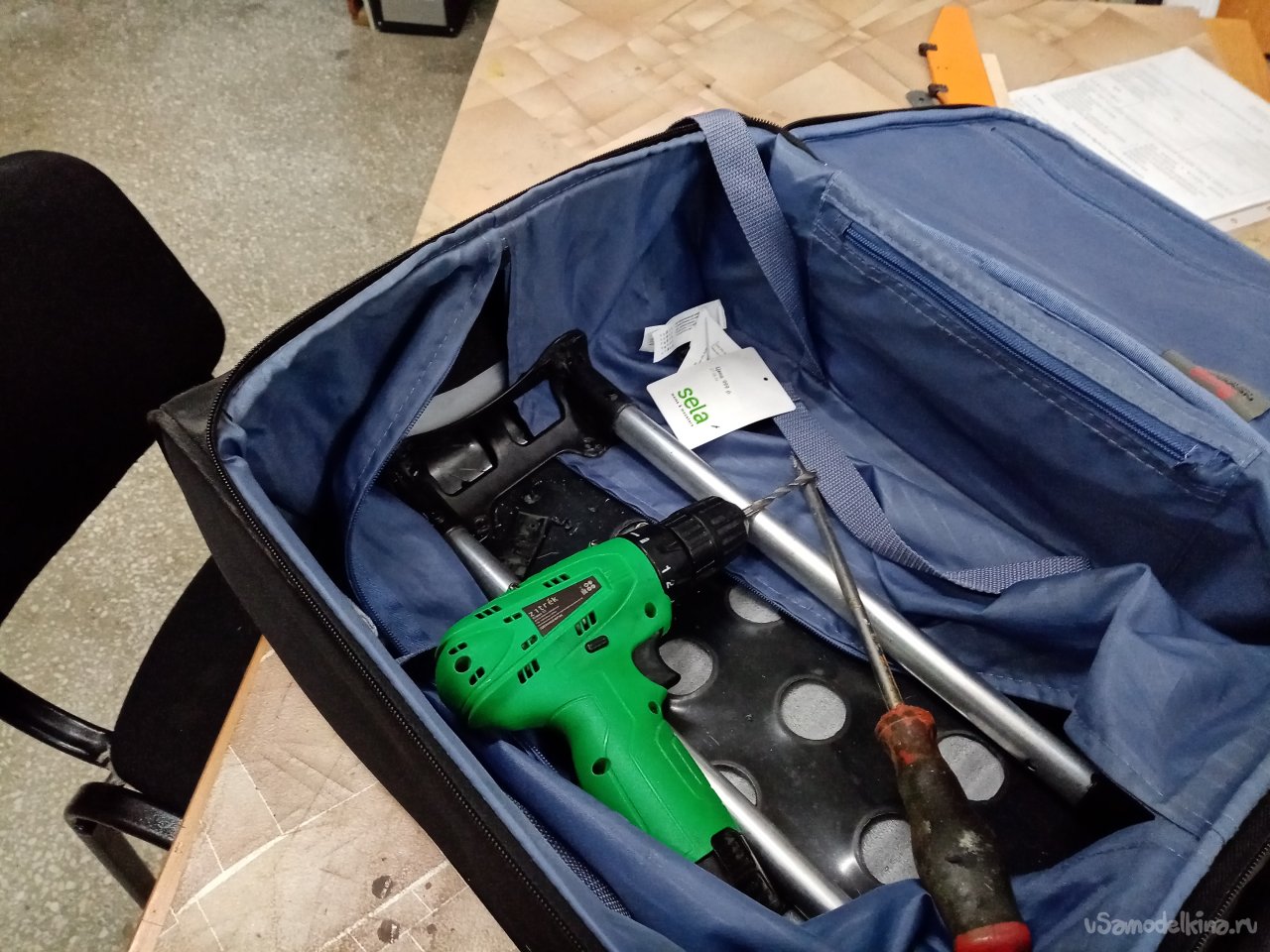

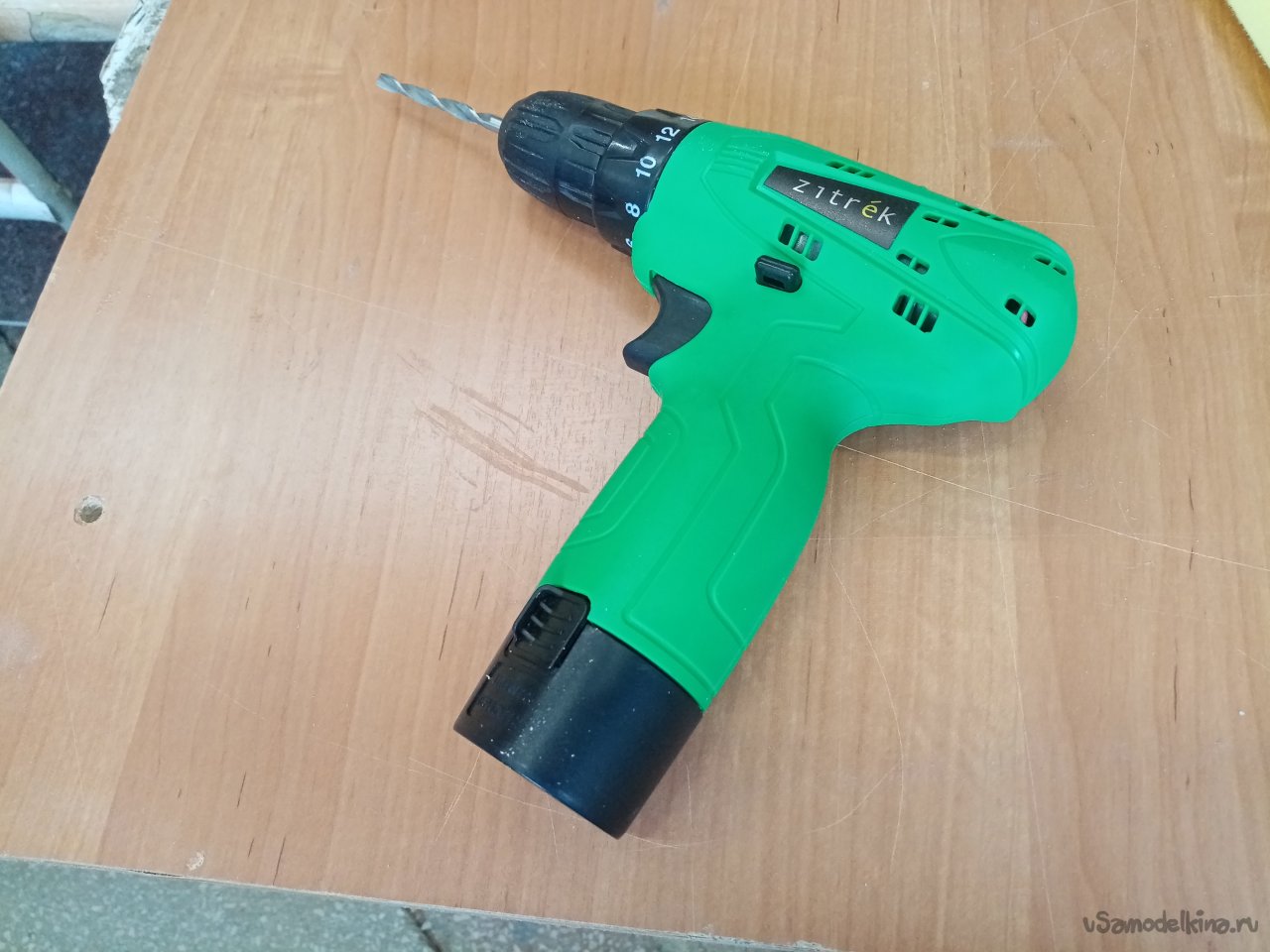

И чего я сразу полез к станку, не понятно. У меня есть хороший шуруповерт и даже ударный.

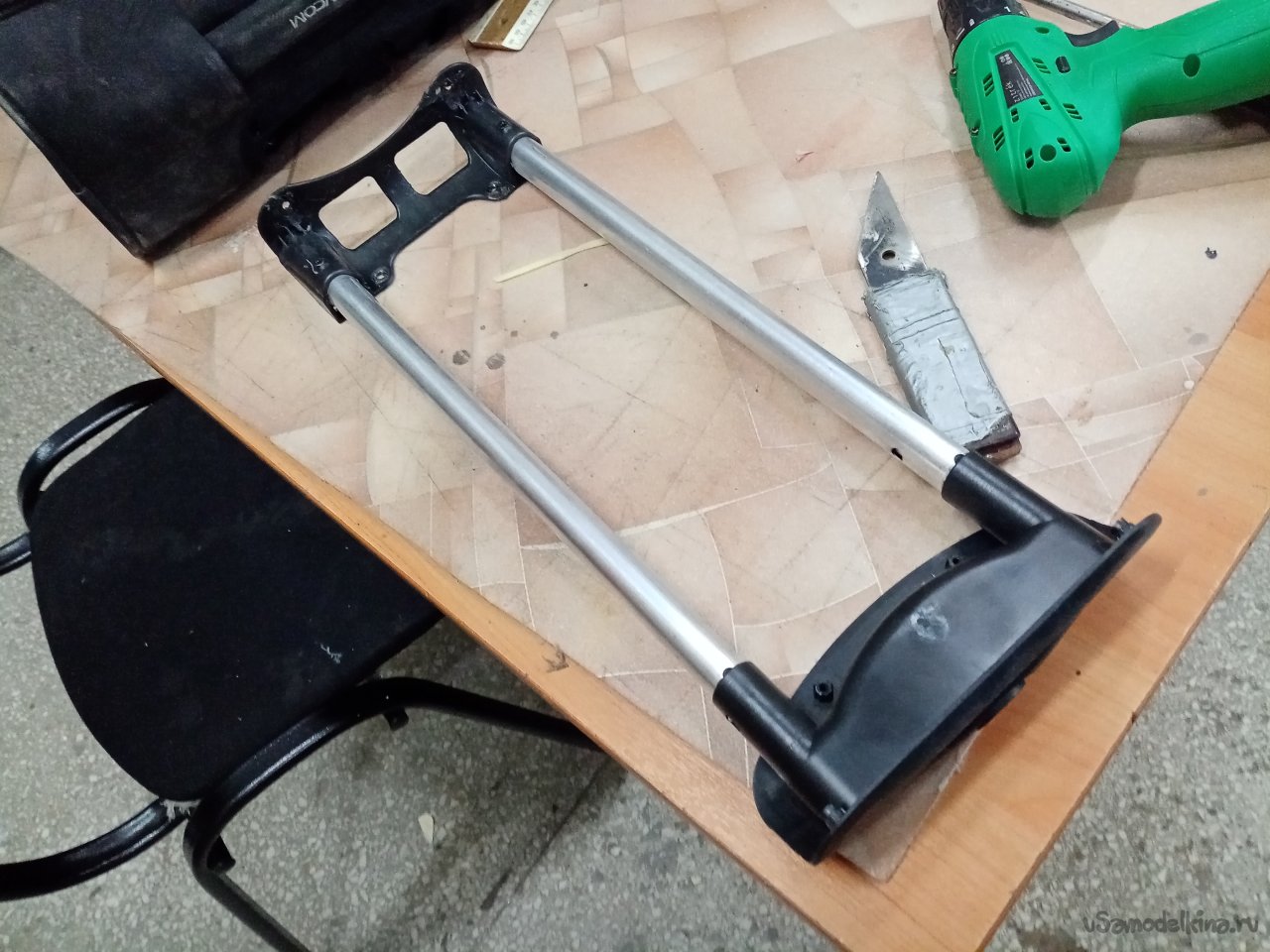

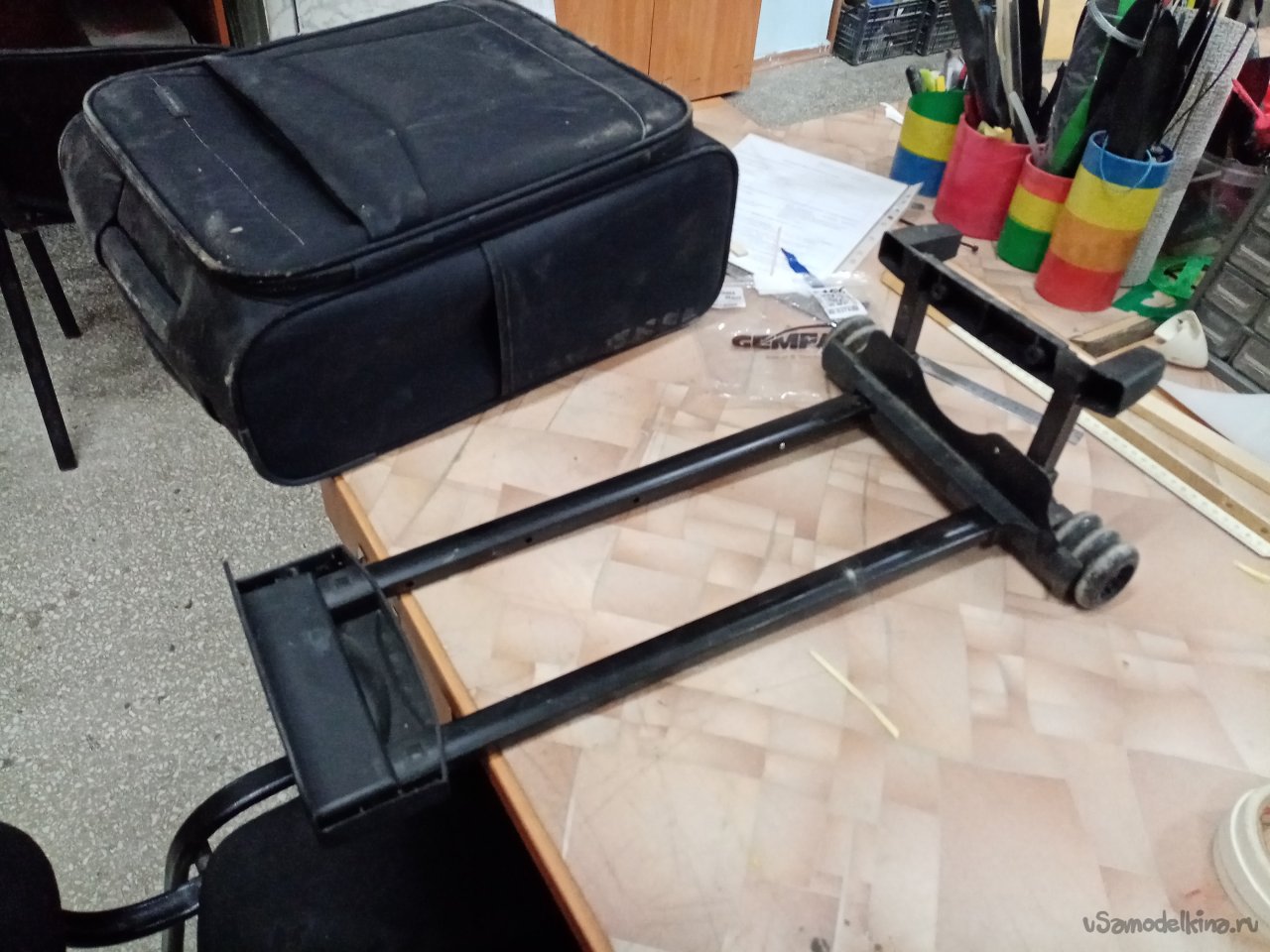

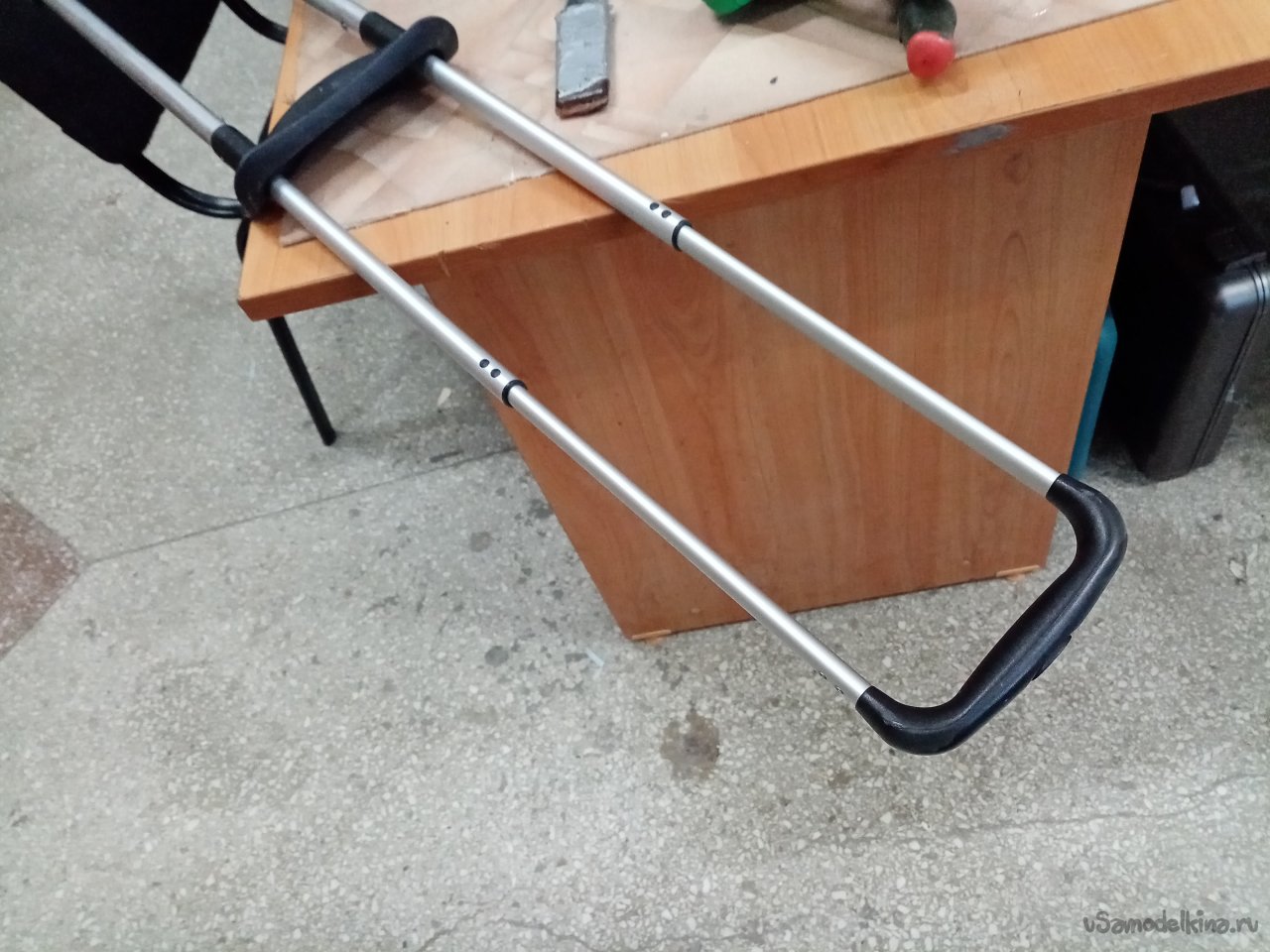

После непродолжительной возни заклепки были успешно высверлены, телескопические ручки демонтированы вместе с пластиковыми креплениями.
Еще раз осматриваю конструкцию на предмет повреждений и провожу тесты на работу выдвижного механизма ручек. Все в норме. Работает. Ручка извлекается, фиксируется и складывается хорошо, без перекосов и задержек.

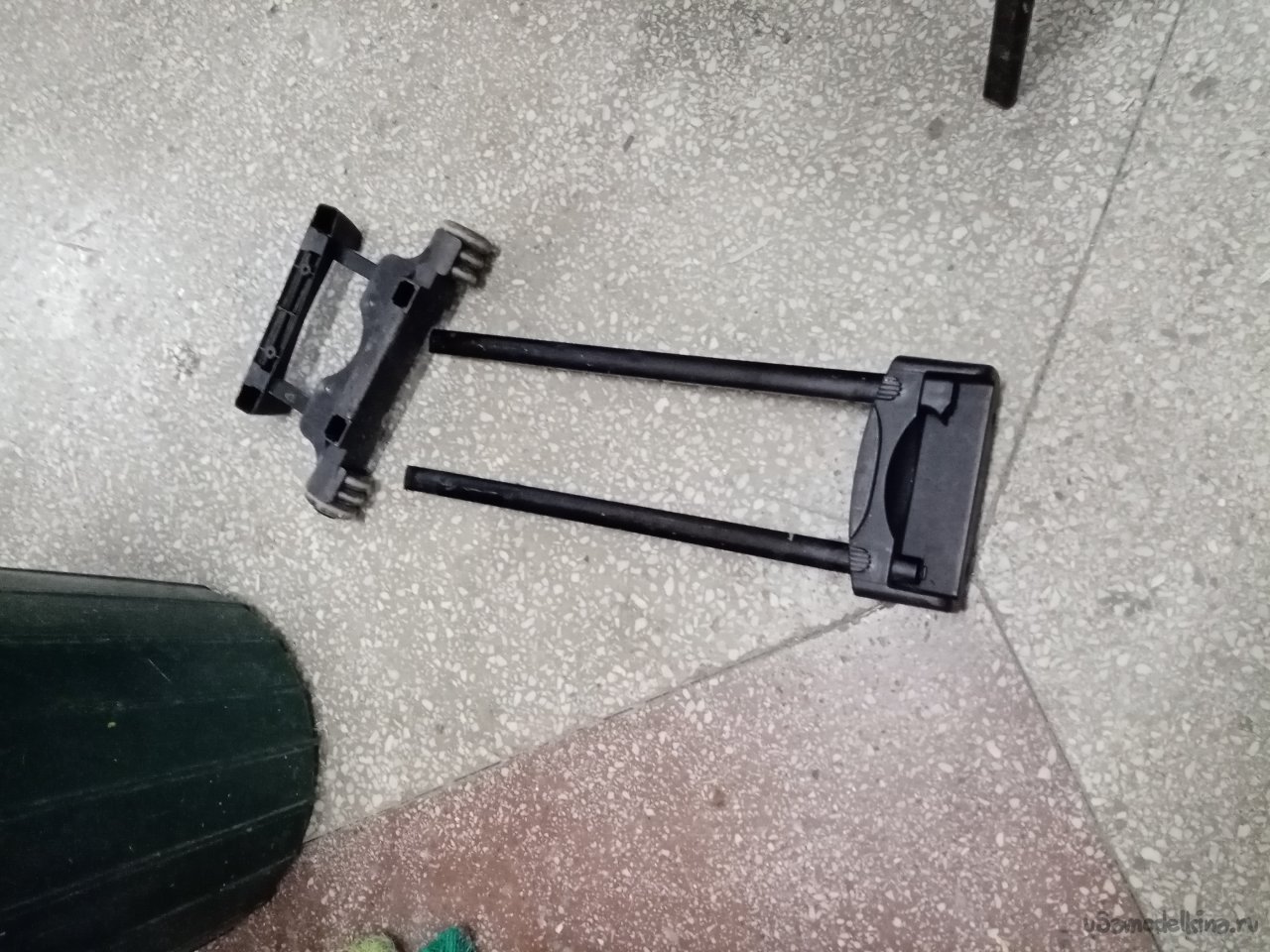

Из второй конструкции мне нужны только колесики. Поэтому нужно разобрать агрегат. Процедура прошла очень легко. Все элементы крепления были сломаны до меня. Блок колесиков вместе с основанием и креплением легко отделился от арматуры.
Начинаю процесс осмысления будущей конструкции и комбинаторики из трех составляющих.
Бака.
Ручки с креплениями.
Блока колесиков.

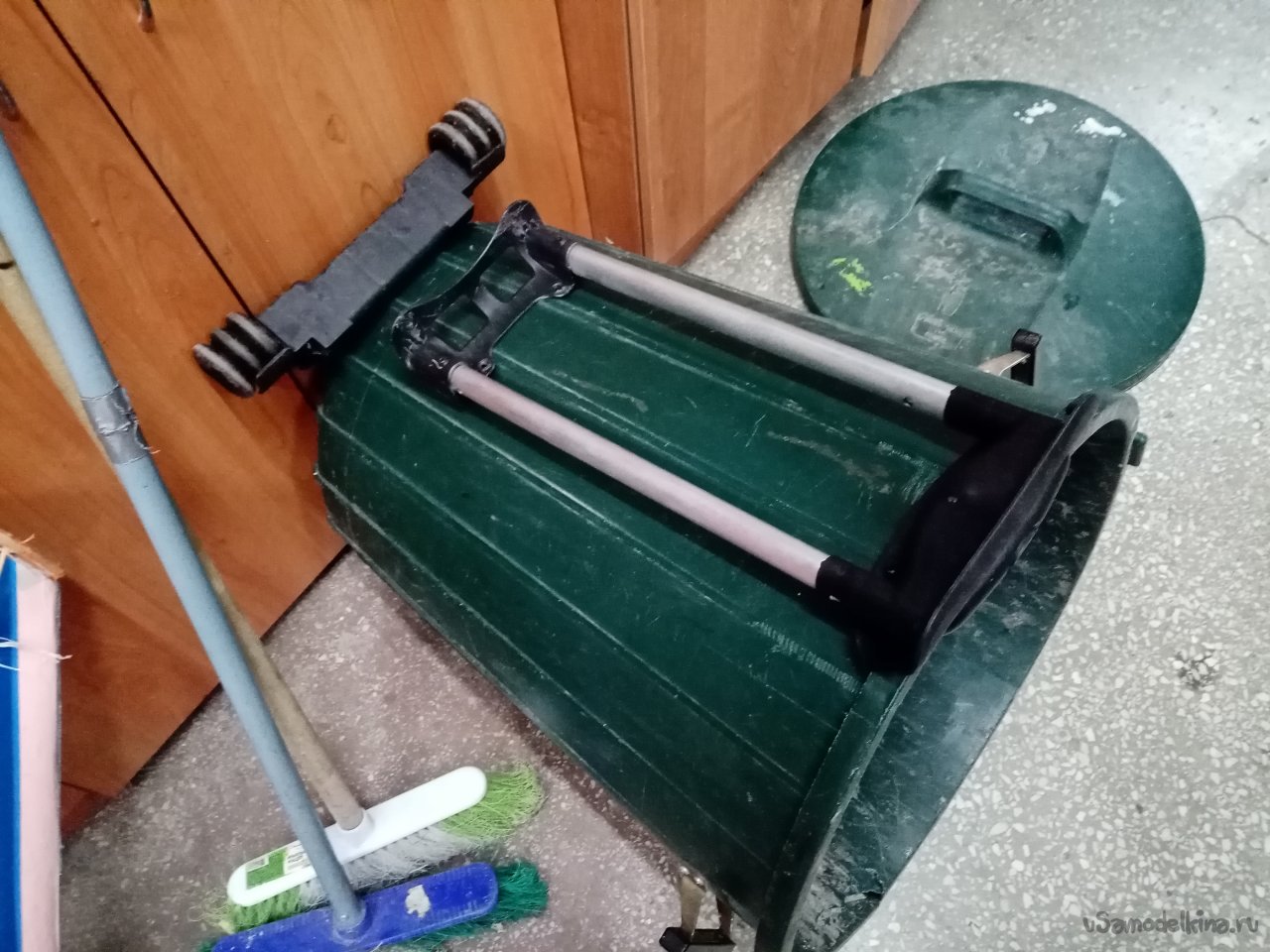

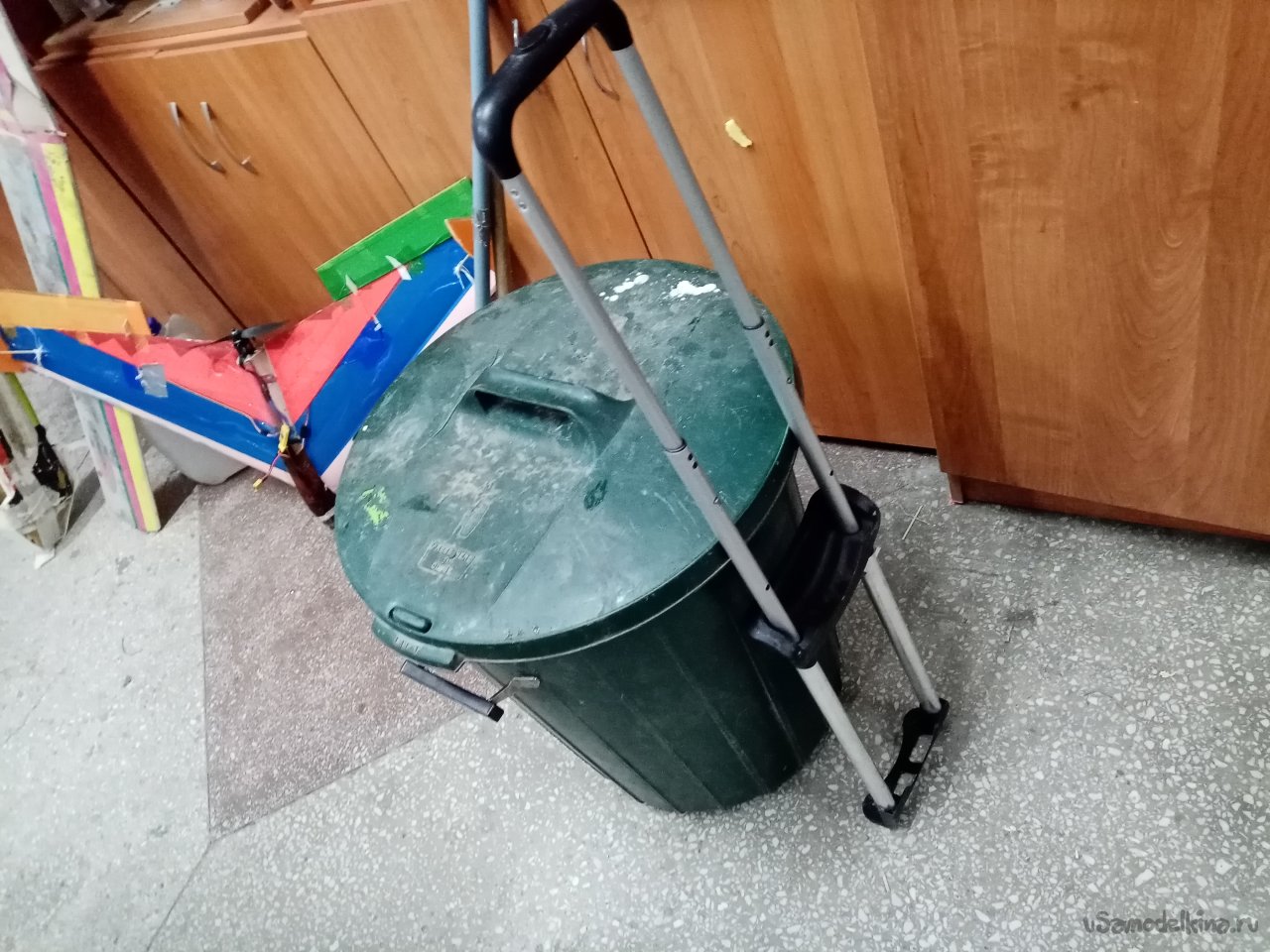

Приложив в нужные места бака, составляющие для его транспортировки, остался доволен. Детали хорошо подошли по месту.

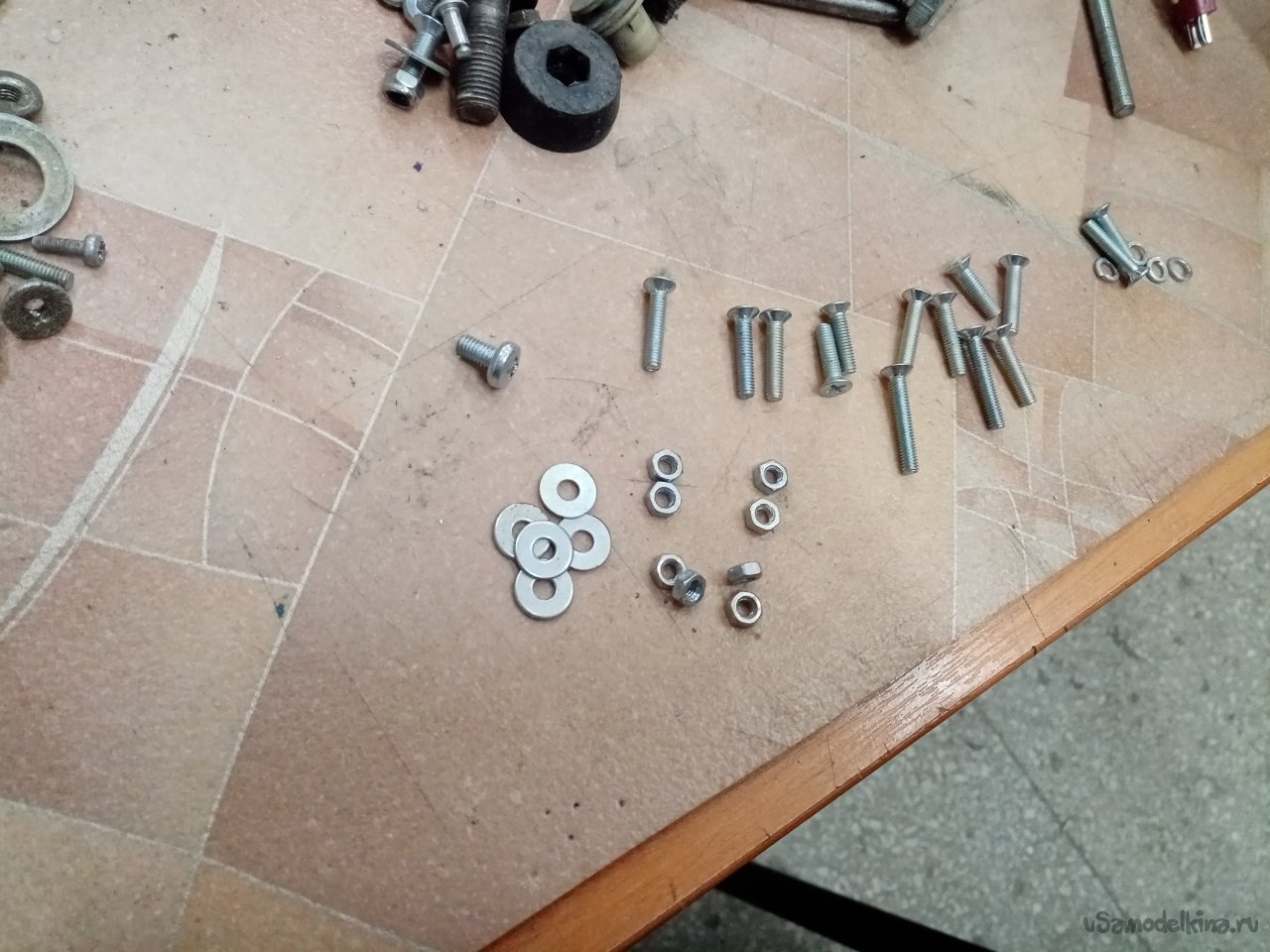

Как всегда, пошарив по углам и коробкам, а так же банкам с элементами крепления нашел нужные болтики на 4мм, усиленные шайбы и гайки. Даже гроверы тоже были.
Но просто так вкручивать болтики в пластик, плохая затея. Шляпки маленькие и под нагрузкой их быстро вырвет из мягкого материала.

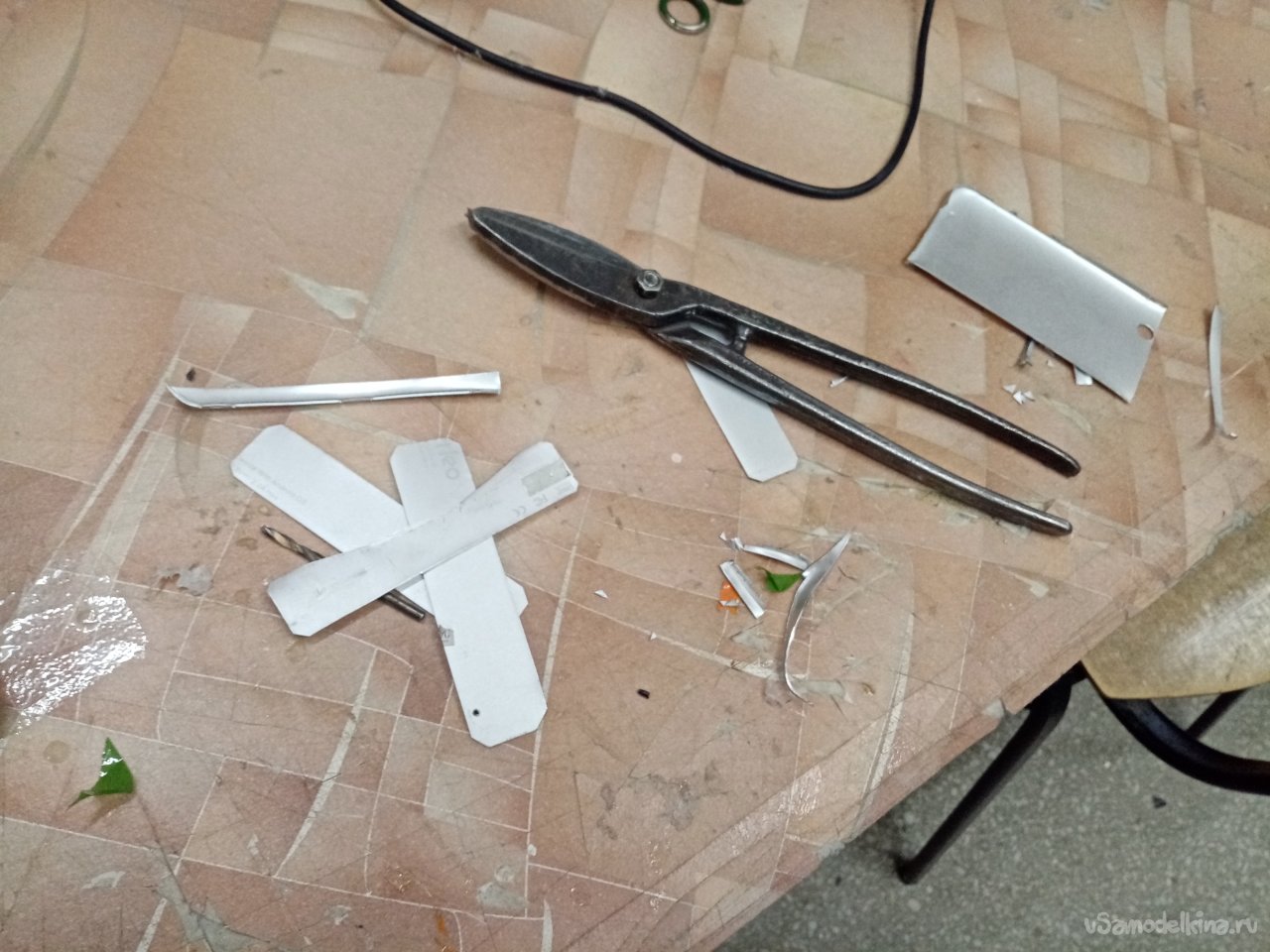

Нужны усиливающие накладки. Еще одни поиски по углам и закоулкам увенчались успехом. Нашел алюминиевую крышку от ноутбука. Материал прочный и толстый 1,5 мм. Разметив нужные детали отрезаю простыми советскими ножницами по металлу. Длинные ручки позволяют совершенно без усилий резать достаточно толстый материал. Плюс небольшая модернизация и хорошая заточка данного инструмента позволяют с легкостью резать бумагу, даже швейные нитки.
На пластике верхнего крепления ручки остались отверстие от заклепок. Очень даже хорошо. Размечаю места сверления на алюминиевых пластинах под этот размер.

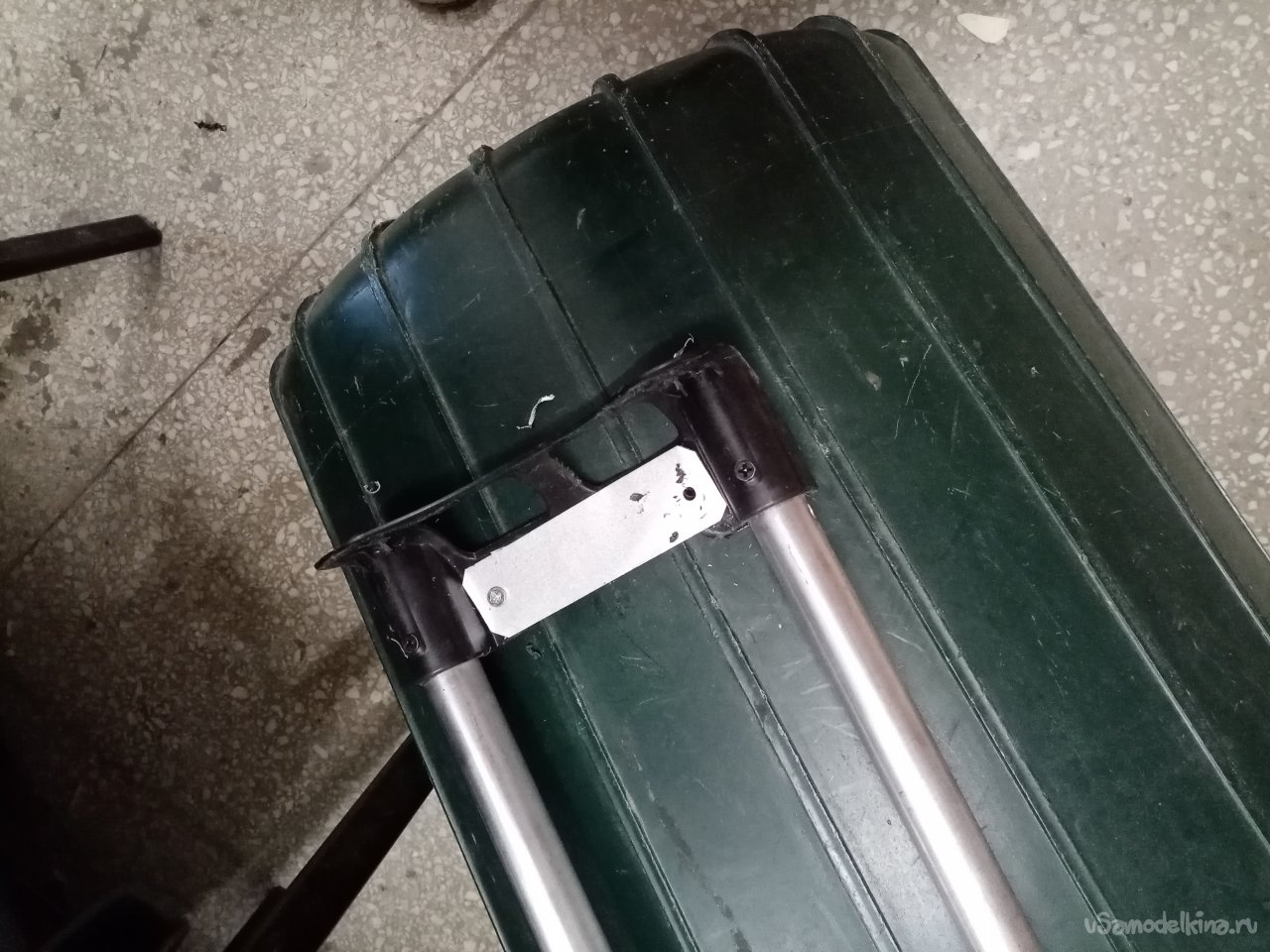

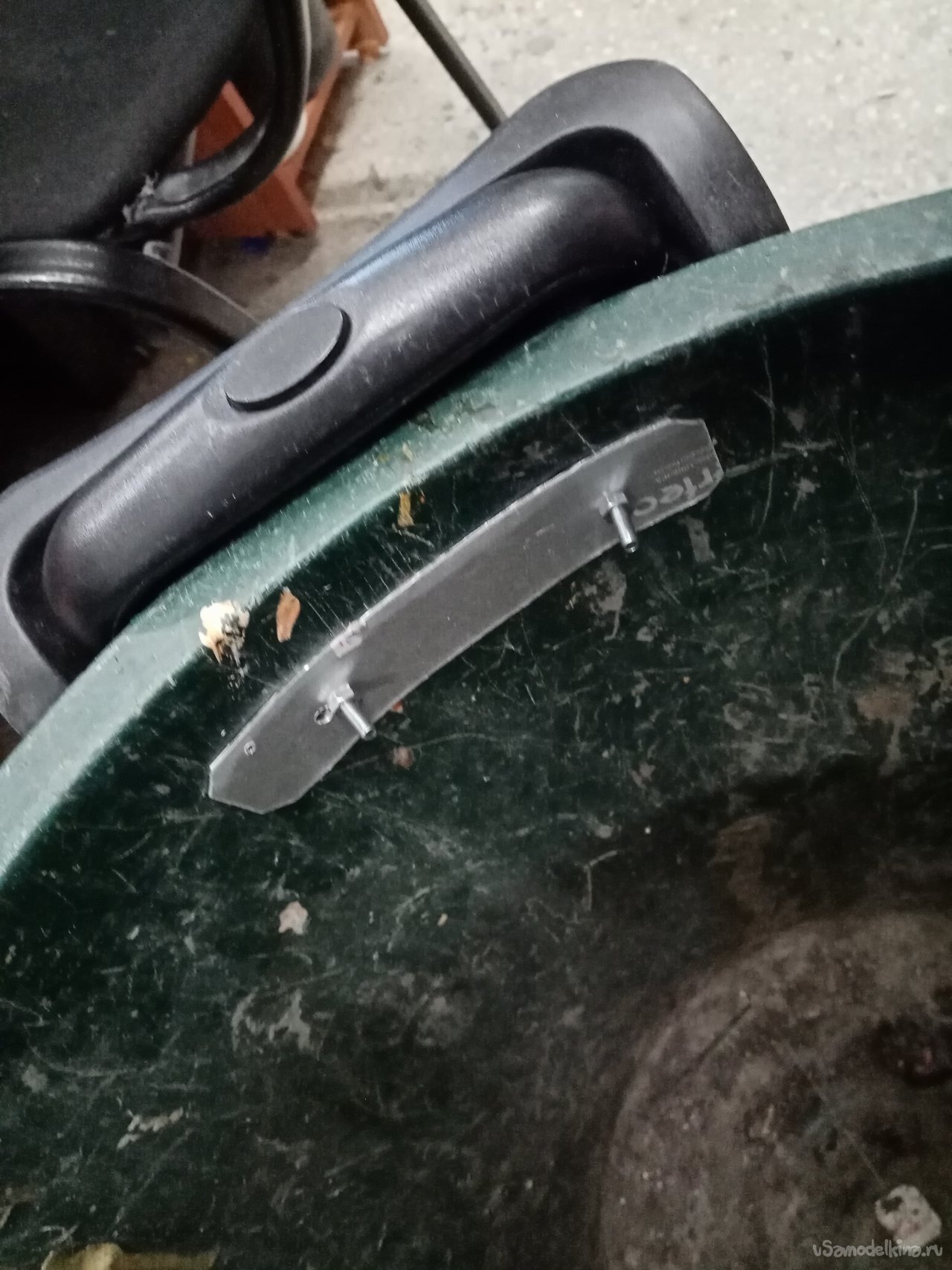

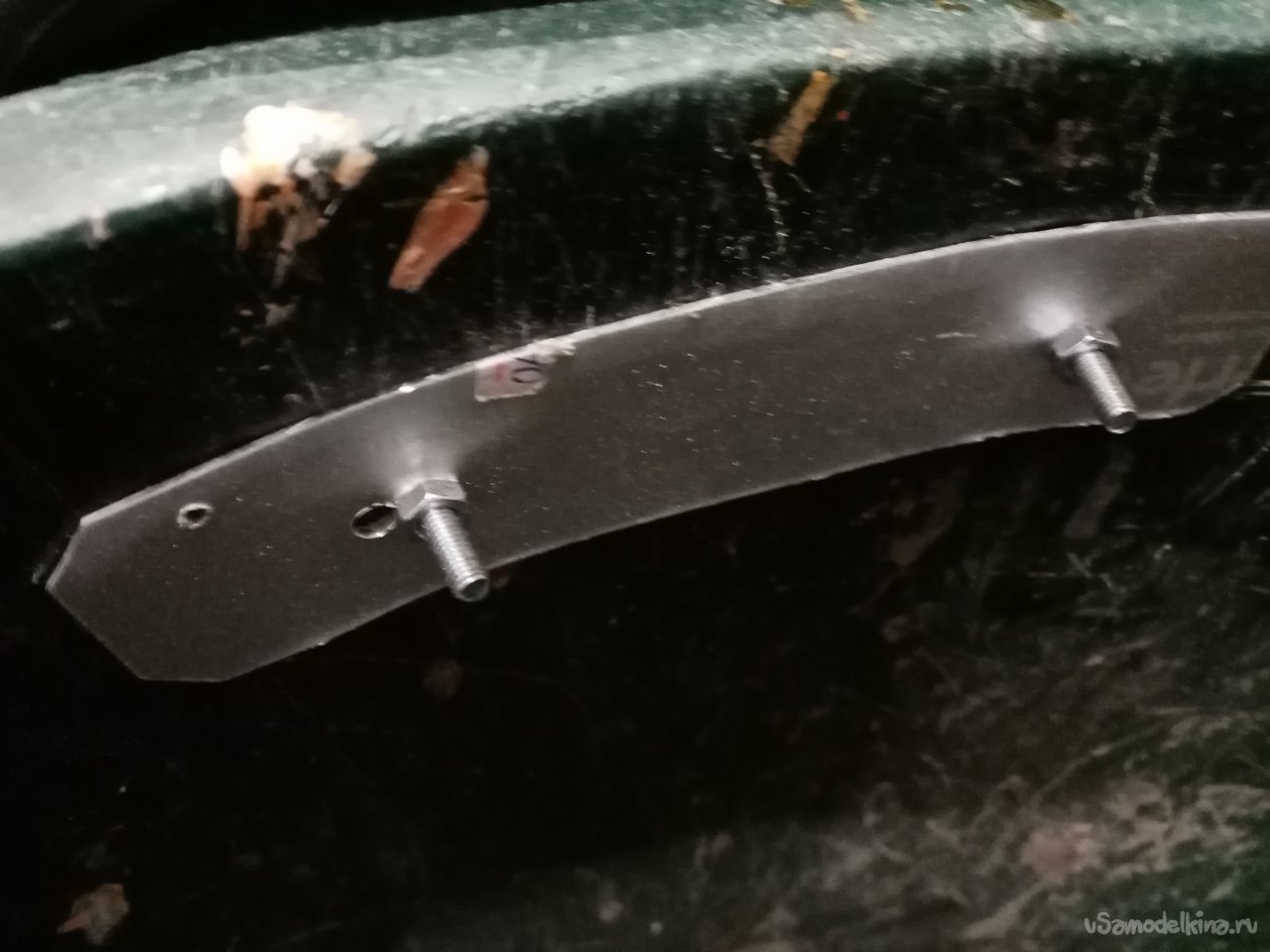

Сверление отверстий в стенке бака происходит по стандарту. Сначала складываю все детали вместе. Усиливающую пластину с внешней стороны крепления ручки, прикладываю к краю бака и сверлю отверстие. Вставляю болтик, с внутренней стороны закрепляю вторую усиливающую пластину и фиксирую гайкой. Затем сверлю второе отверстие и фиксирую. Затем окончательно закручиваю болтики.
С внутренней стороны выступающие хвостики потом отрежу болгаркой. Сейчас нужно немного выровнять ручку относительно оси бака и приступить к закреплению нижней части.
Процедура проходит по сценарию указанному выше. Первый болтик с прокладками. Затем второй. Правда руки не дотягиваются до дна бака. Приходится действовать вдвоем. Картинки с изображением меня внутри бака с фонариком нет к великому сожалению моих читателей. Увы.

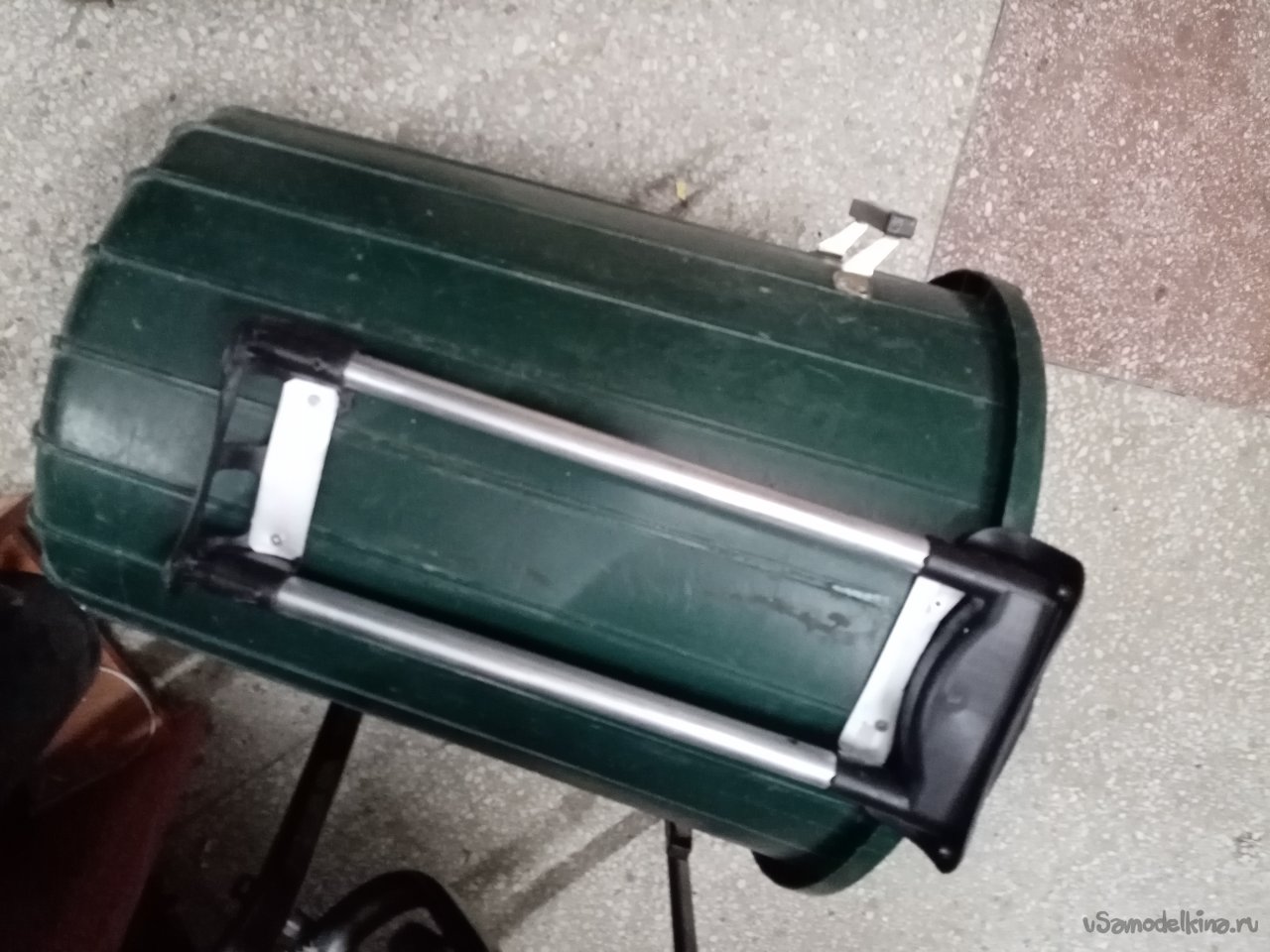

И так, ручка полностью закреплена.

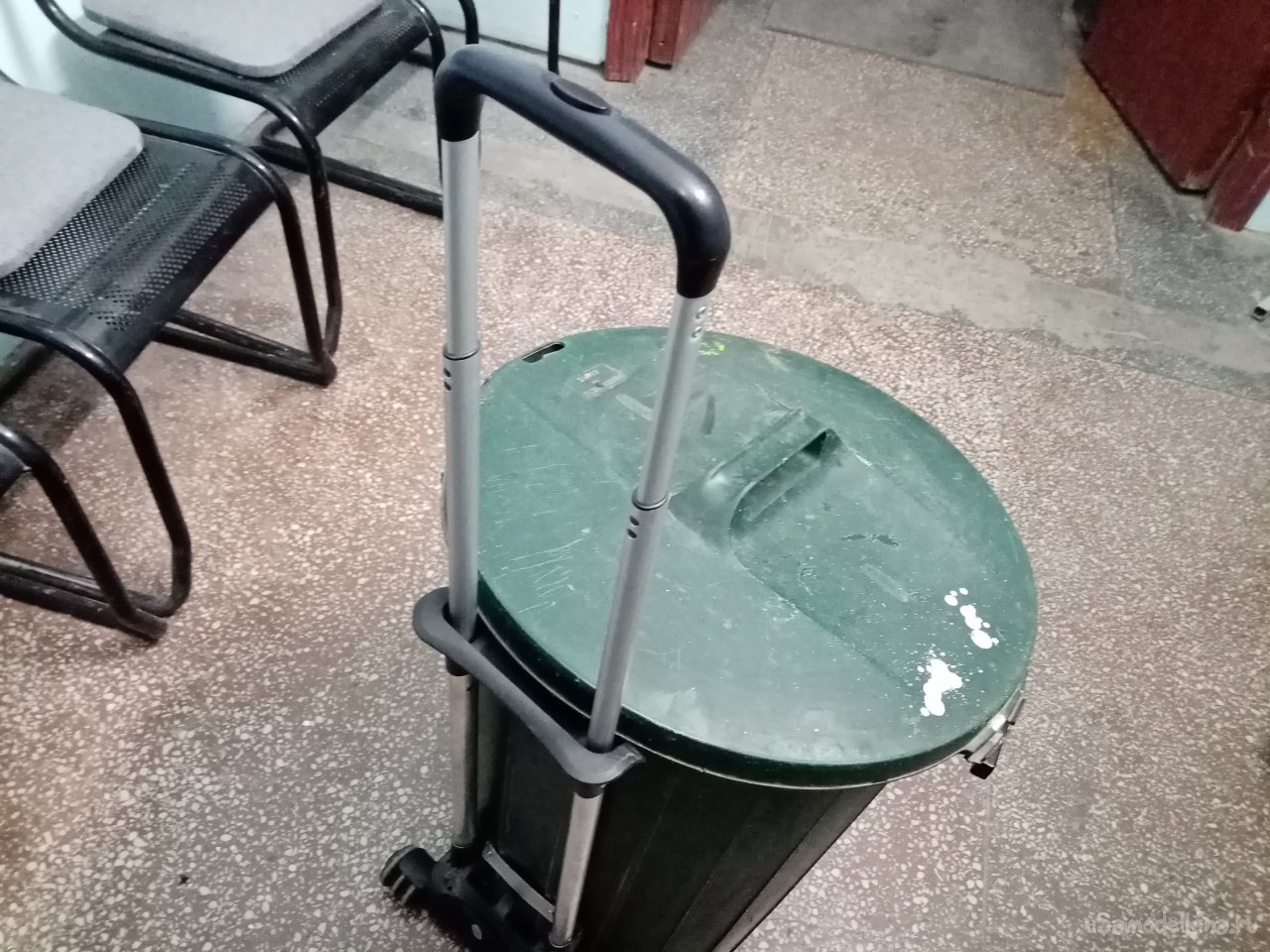

Провожу тесты, все выдвигается и задвигается. Элементы крепления достаточно крепко установлены.
Перехожу к колесикам.

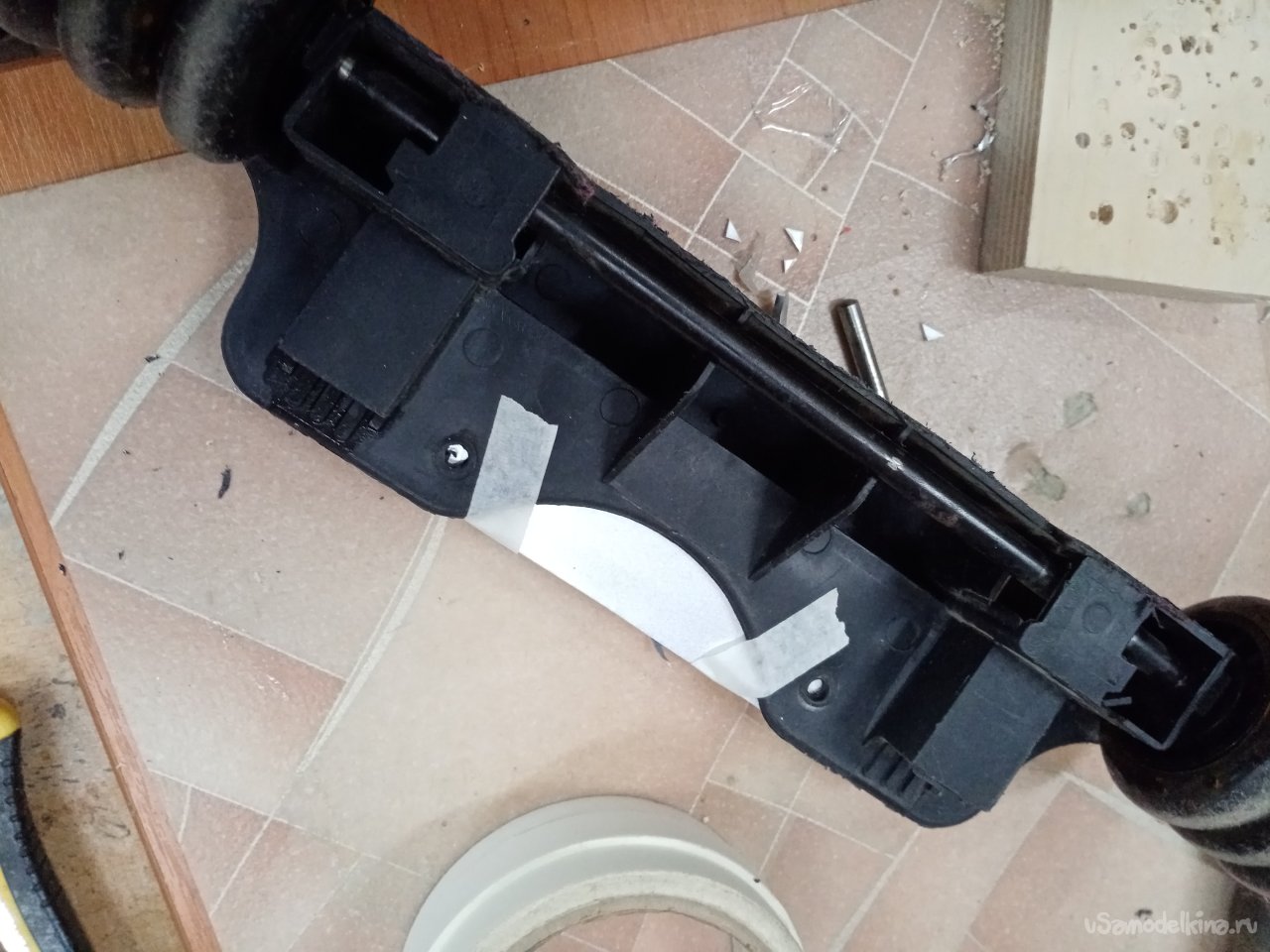

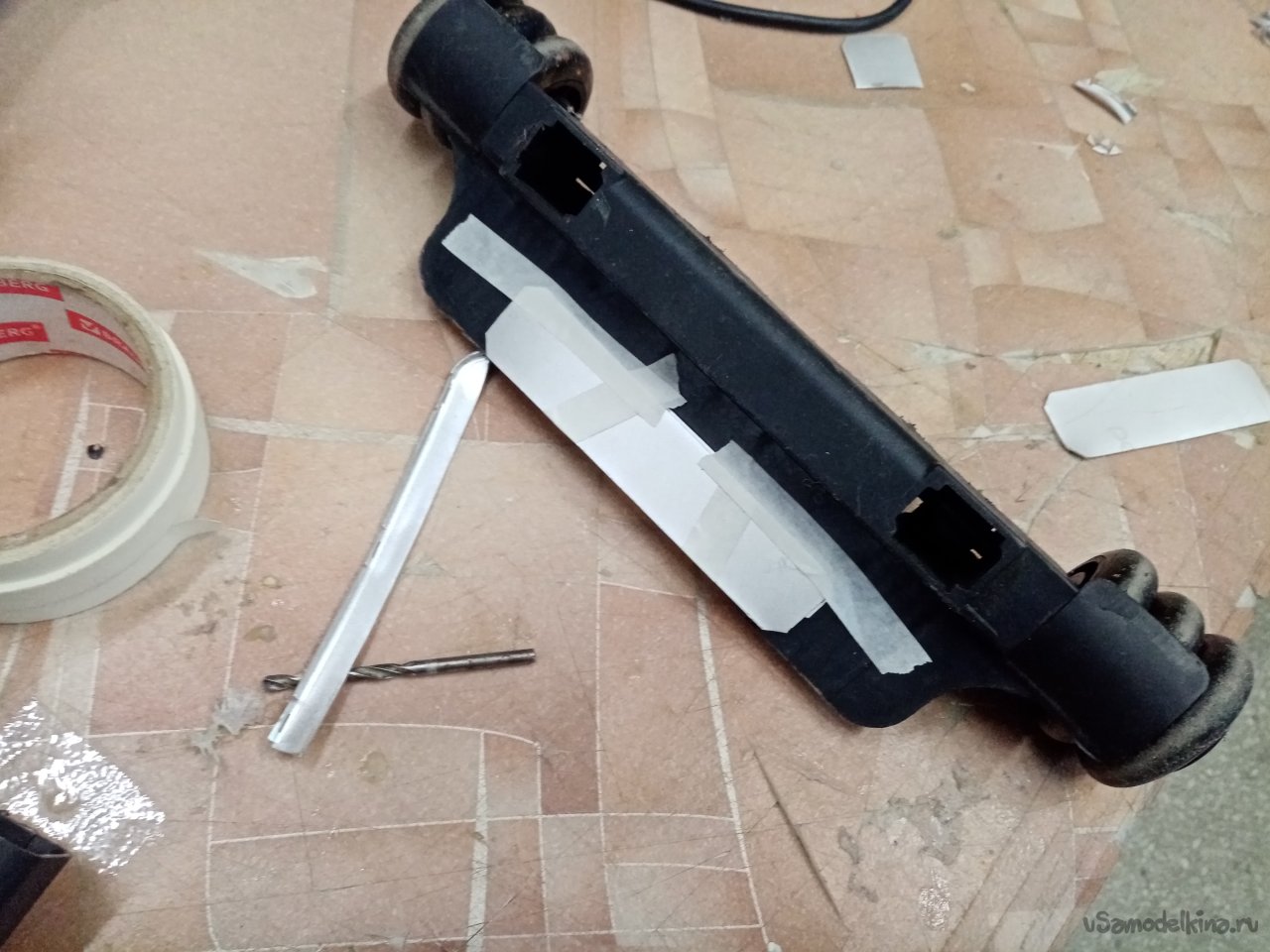

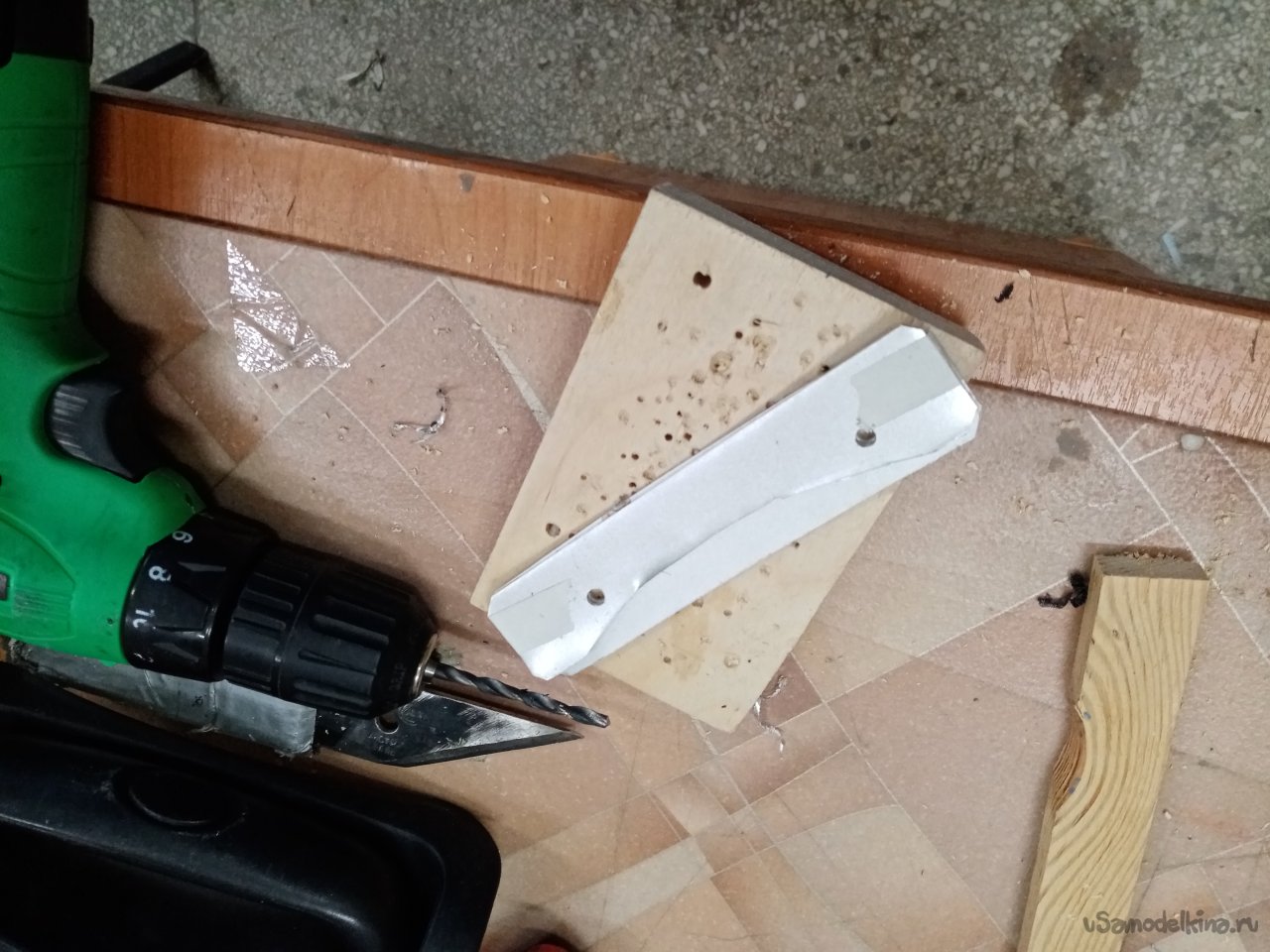

Вырезаю из остатков алюминиевой крышки от ноутбука усиливающую накладку. Нужно просверлить отверстия в колесиках и накладке. Желательно одновременно. Закрепляю алюминий на блоке колесиков при помощи малярного скотча.

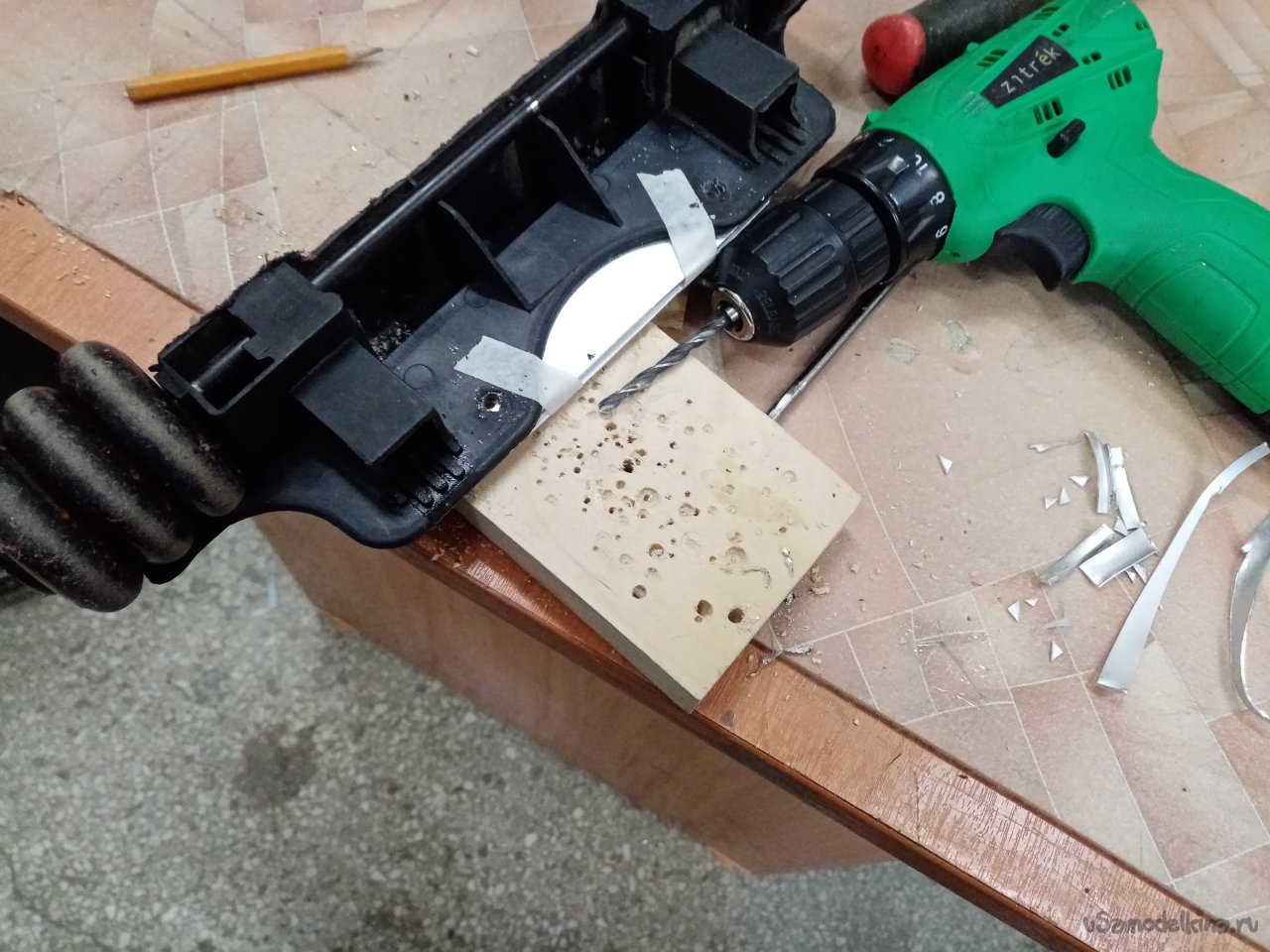

Сверлю отверстия с обратной стороны. Пластик с алюминием. Понятное дело, при этой операции подкладываю кусочек фанеры, чтобы не зацепить стол.

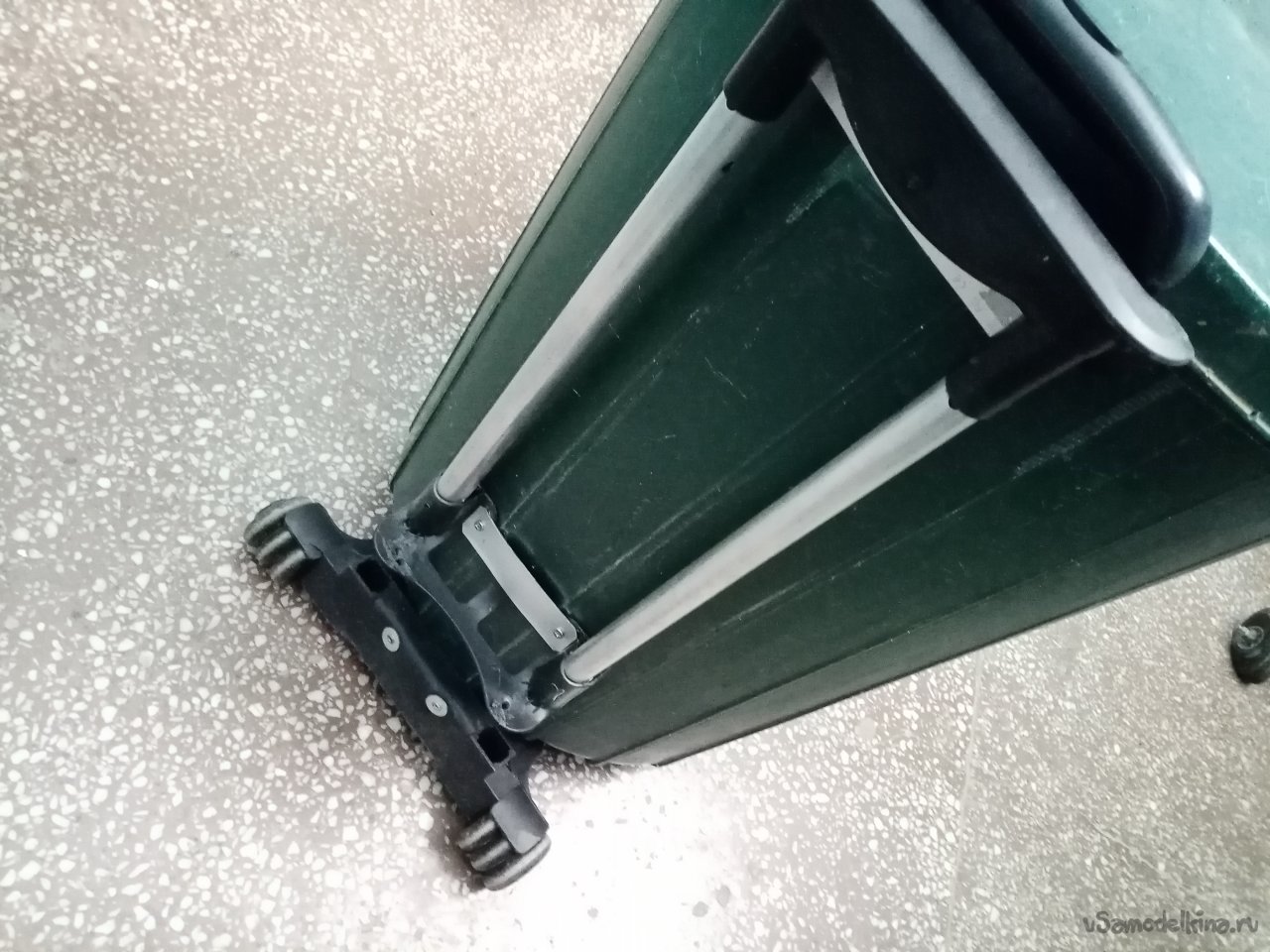

Закрепляю площадку с колесиками через отверстия в днище длинными болтиками с накладками. И опять нет фото моих упражнений внутри бака. Но получилось хило. Нужно еще добавит элементы крепления с внешней стороны. Подбираю болтики подлине и усиленные шайбы. Сверлю отверстия и закрепляю площадку с колесиками еще и с внешней стороны бака.

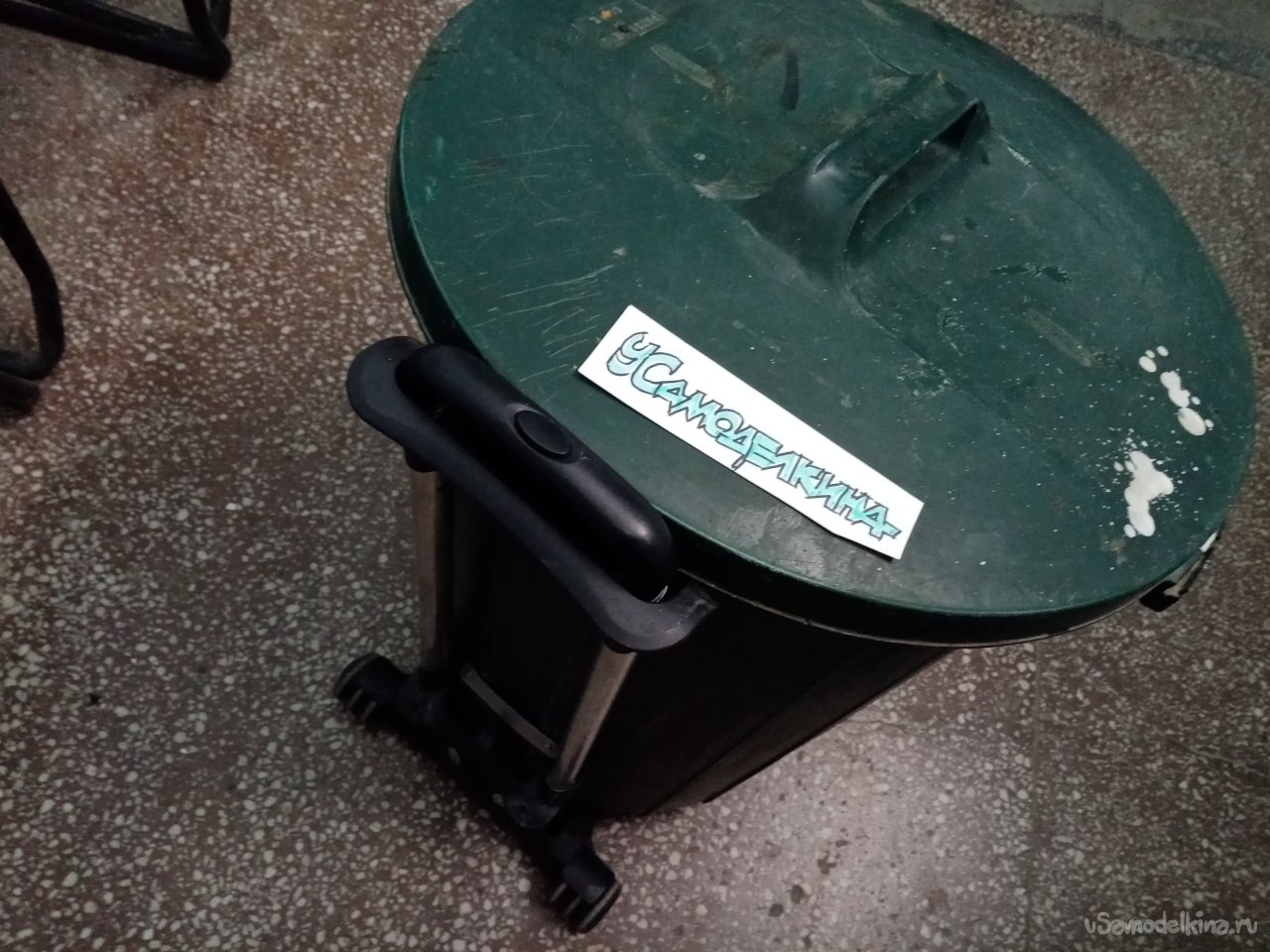

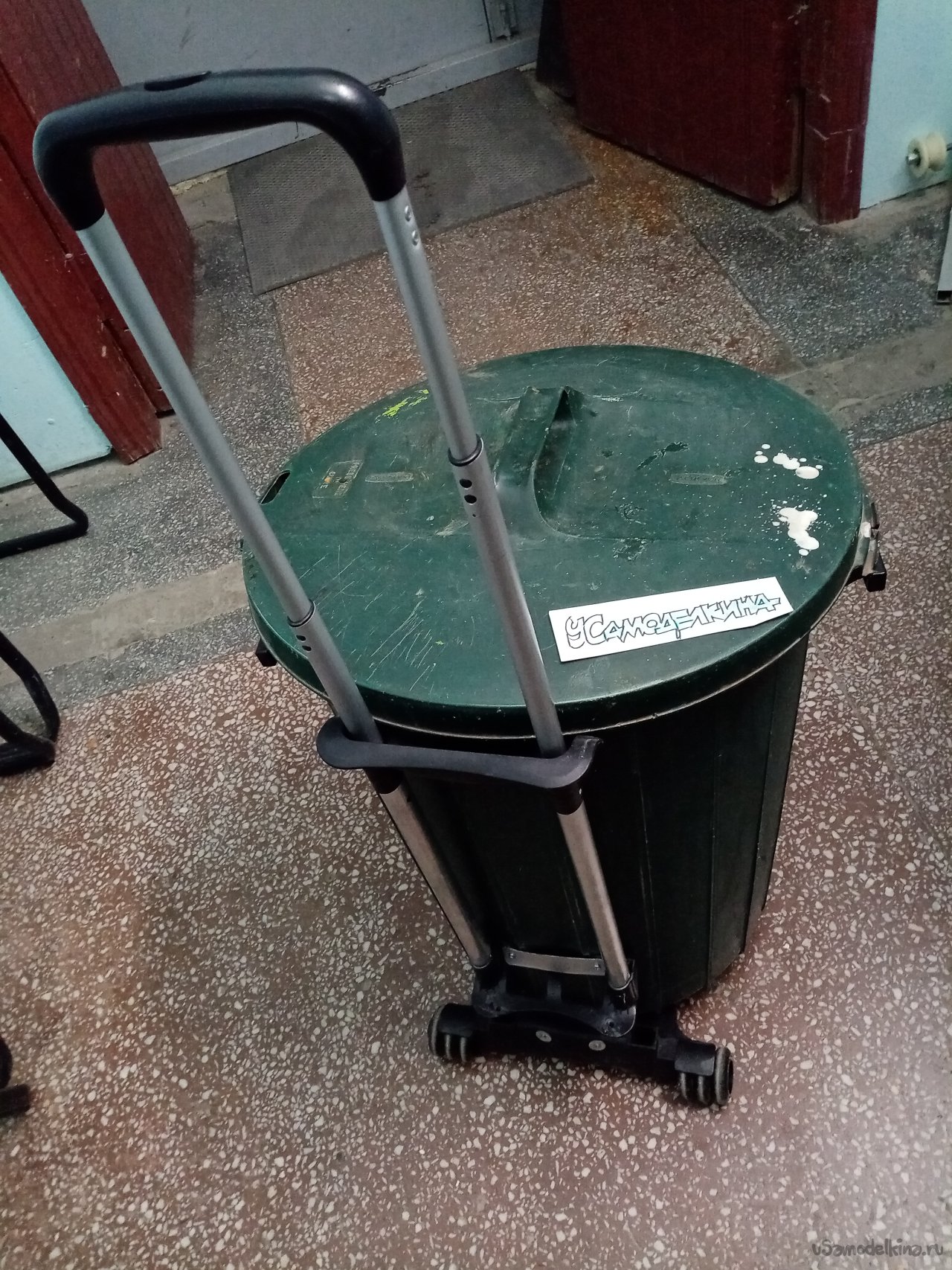

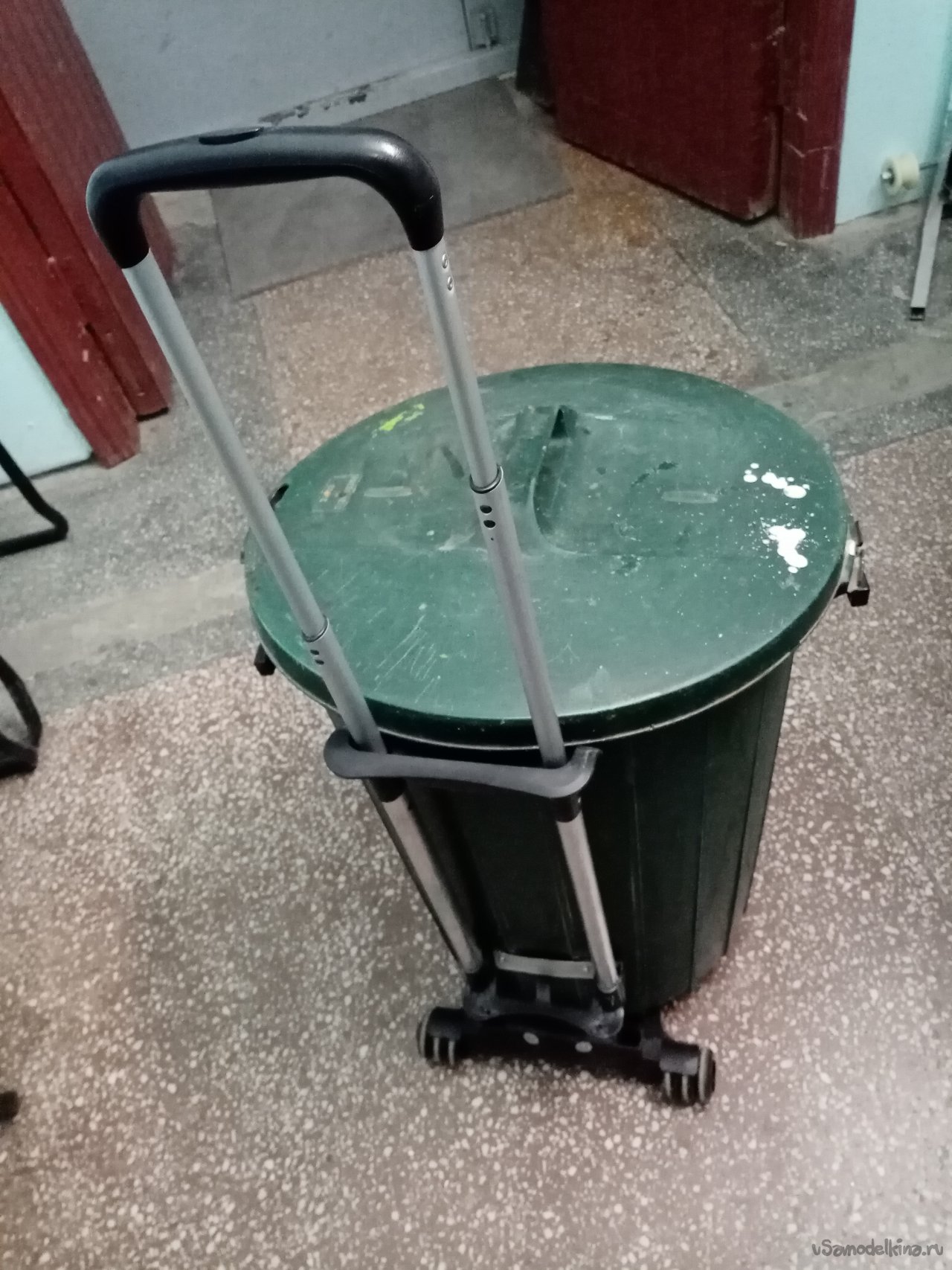

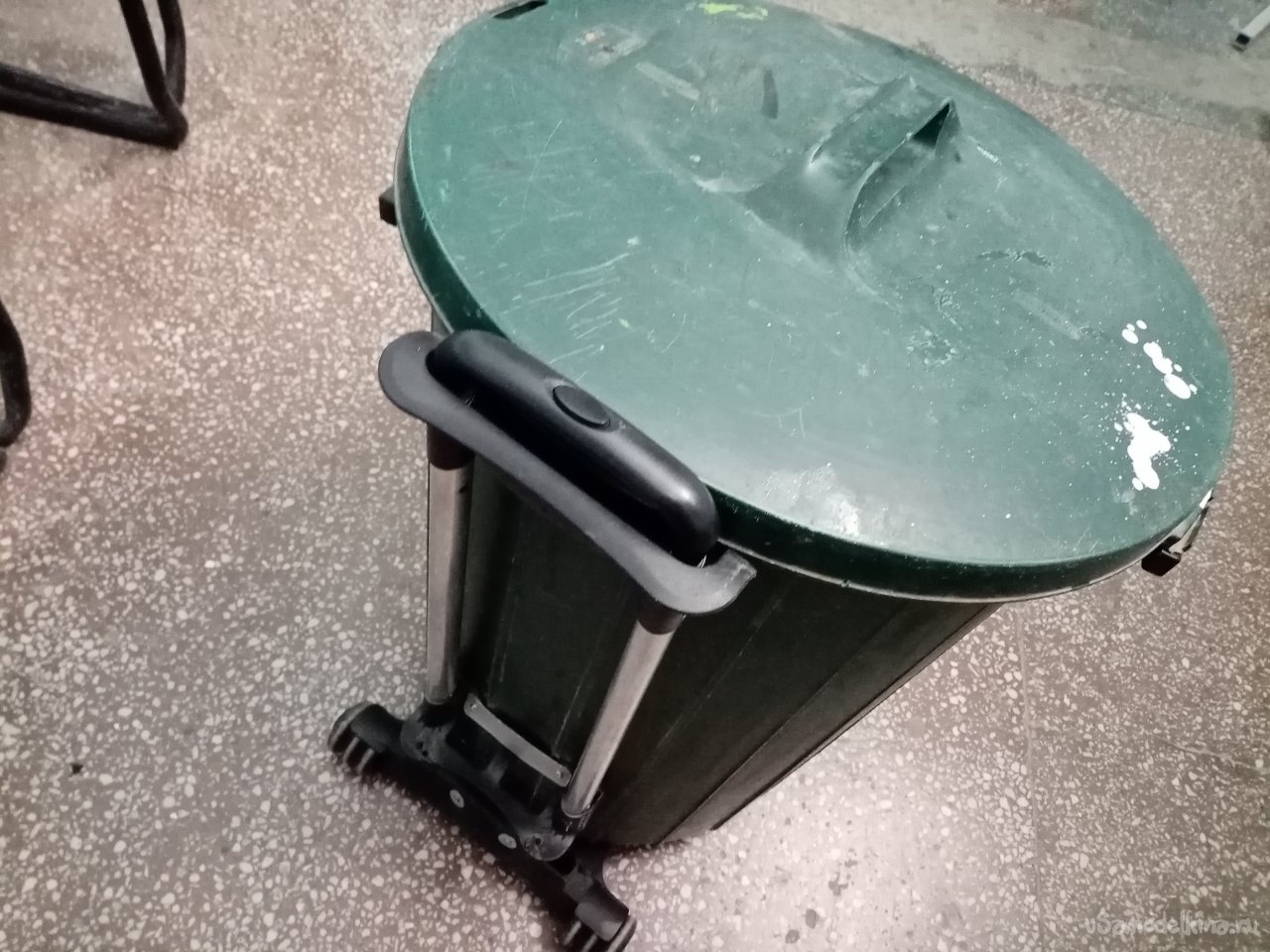

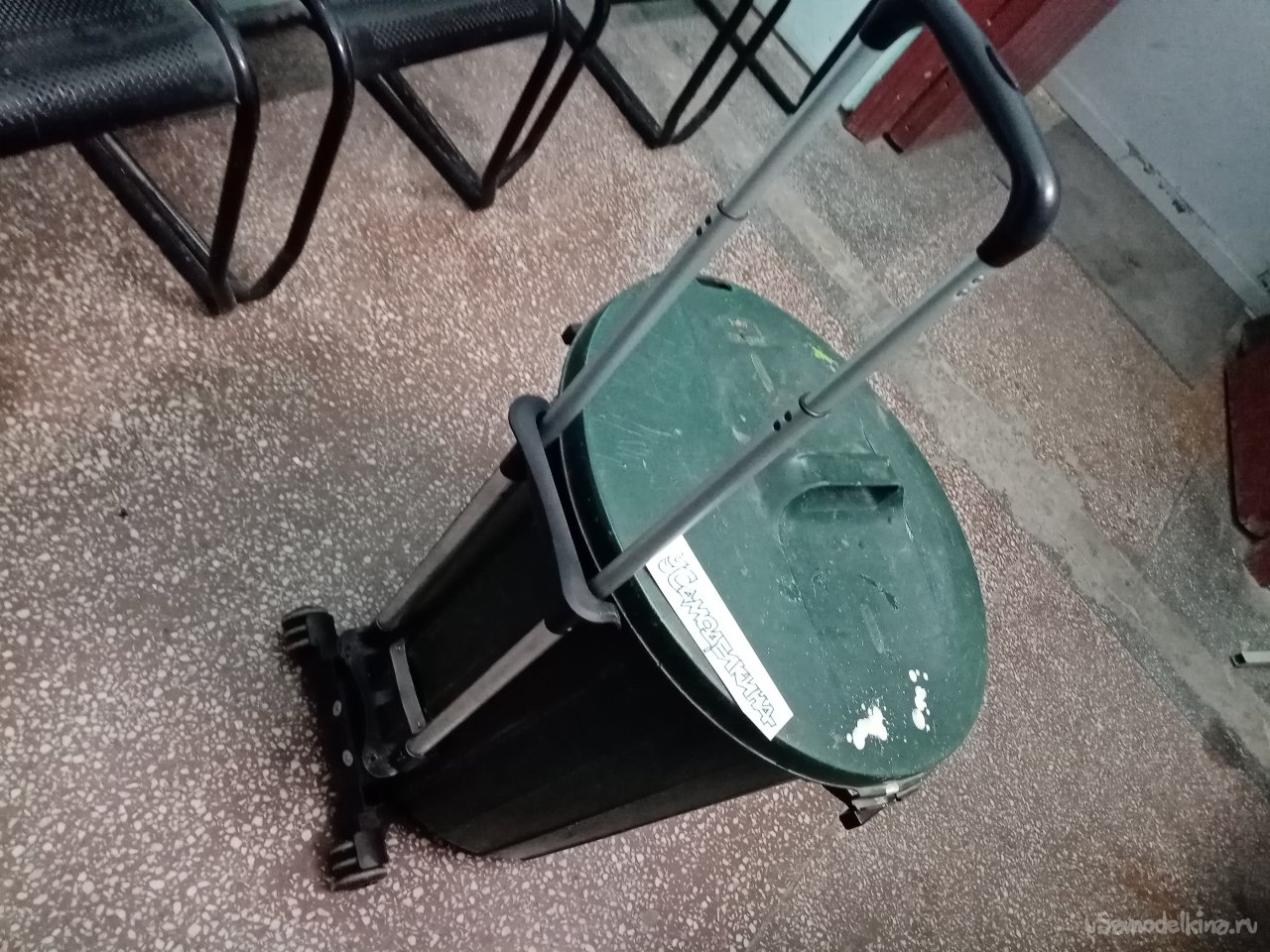

Провожу тесты конструкции. Ручка раскладывается и складывается, колесики крутятся.
И контрольное испытание. Катаю ученика в корзине. Конструкция не развалилась, все веселы и довольны.
Проект завершен.
Можно и по кофейку, люблю с пенкой.
